Produkttype	2-veis senterhøyttaler
Merke	JBL
Modell	Stage A125C
Basshøyttalere	2 woofere på 133 mm (5,25") i polycellulose
Diskant	25 mm (1") aluminiums kuppeldiskant med HDI bølgeleder
Anbefalt forsterkereffekt	20 - 200 W
Frekvensrespons	52 Hz - 40 kHz
Følsomhet	88 dB
Nominell impedans	6 Ohm
Delefrekvens	2,1 kHz
Kabinetttype	Forseglet
Mål (B x D x H)	469 x 220 x 190 mm
Enhetsvekt	Omtrent 5,5 kg (estimat)
Anbefalt plassering	Over eller under midten av TV-en
Tilkoblinger	Forgylte terminaler som aksepterer strippede ledninger, pinner, kabelsko, bananstøpsler
Bi-wiring mulig	Ja, ved å fjerne metallbroene
Vedlikehold	Tørk av med en tørr klut, bruk støvsuger på lav suging for frontgrillen, ikke berør diskantkuppelen
Garanti	Kontakt din JBL-forhandler

Ofte stilte spørsmål - Stage A125C JBL

Hvor skal jeg plassere JBL Stage A125C senterhøyttaleren?

Plasser høyttaleren direkte over eller under midten av TV-en, helst i ørehøyde for best lytteopplevelse.

Hva er anbefalt forsterkereffekt?

Anbefalt effekt er mellom 20 og 200 W per kanal.

Hvordan kobler jeg høyttaleren til forsterkeren?

Bruk høyttalerkabler av god kvalitet. Koble forsterkerens positive terminal (+) til høyttalerens røde terminal (+), og den negative terminalen (-) til den svarte (-). Ikke fjern metallbroene hvis du bruker en enkelt kabel.

Kan jeg bruke bi-wiring med denne høyttaleren?

Ja, fjern metallbroene for å skille diskant- og basskoblingene, og bruk deretter to separate kabler fra én forsterker eller to forsterkere.

Hva er høyttalerens impedans?

Den nominelle impedansen er 6 Ohm, kompatibel med de fleste forsterkere og mottakere.

Hvordan rengjør jeg JBL Stage A125C-høyttaleren?

Tørk av kabinettet med en tørr klut. For frontgrillen, bruk en støvsuger med lav suging. Bruk aldri flytende eller flyktige produkter, og ikke berør diskantkuppelen.

Er høyttaleren magnetisk skjermet?

JBL Stage-høyttalere er ikke spesifikt designet som magnetisk skjermet, men de kan plasseres nær en moderne TV uten problemer.

Hva er de nøyaktige målene?

Målene er 469 x 220 x 190 mm (bredde x dybde x høyde).

Kan jeg bruke høyttaleren som surroundhøyttaler?

Nei, Stage A125C er kun designet som senterhøyttaler. For surroundkanaler, bruk modeller som Stage A120.

Hva gjør jeg hvis jeg ikke får lyd?

Kontroller polariteten på tilkoblingene (+/-), sørg for at kablene ikke berører hverandre og at forsterkeren er riktig innstilt. Test med en annen kilde.

BRUKSANVISNING Stage A125C JBL

I mer enn 68 år, har, JBL® -ingeniørene vært involvert i alle aspekter av musikk- og fi Imopptak og reproduksjon, fra liveopptredener til opptakene du spiller på farten og i hjemmet, bilen eller på kontoret.

Vi er sikre på at JBL-systemet vil gi deg den gleden og lytteopplevelsen som du forventer – og at når du vil kjøpe mer lydutstyr, vil du igjen velge JBL-produkter.

INKLUDERTE GJENSTANDER

Hver boks inneholder en eller to høyttalere, avhengig av modell, som vist nedenfor.

A120 høyttaler

A130 høyttaler

Parentes A120

Føtter A130/A120

Skumplugger A120

Skruer til braketter A120

A190 høyttalerA180 høyttalerA170 høyttaler

Skruer til utrigger A190/A180/A170

Utrigger A190/A180/A170

A135C høyttaler

Justerbare føtter i metall. A135C/A125C

Merk: Feste utriggerføtter med plugg eller gummiføtter.

NO

PLASSERING

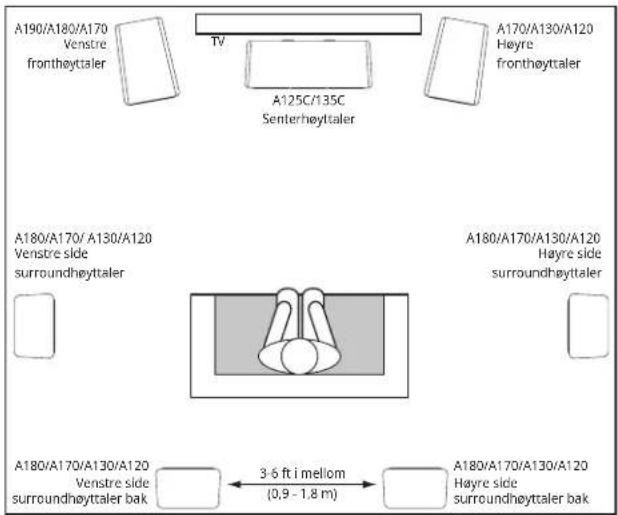

STAGE A190/A180/A170 - VENSTRE OG H∅YRE KANALER

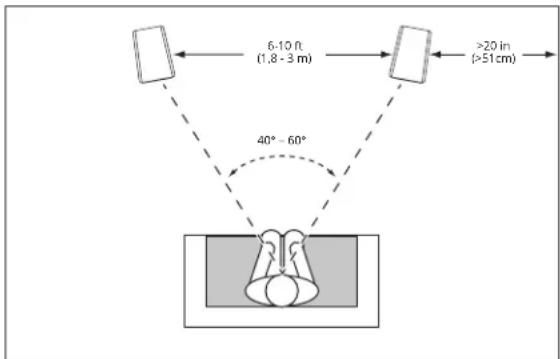

For best resultat, plasser høyttalerne 6 - 10 fot (1,8 m - 3 m) fra hverandre. Vinkle høyttalerne mot lytteposisjonen kan forbedre stereobildet. Høyttalerne vil gi det mest nøyaktige stereobildet når vinkelen mellom lytteren og høyttalerne er mellom 40 og 60 grader.

Bruk de medfølgende spikene for stabilitet og forbedret ytelse hvis du plasserer Stage A190 / A180 / A170 høyttalere på et tykt teppe eller plysj tepper. Spikene kan skrues manuelt på utrigger-føttene som medfølger.

ADVARSEL: Gulvhøyttalere (tårnhøyttalere) har høyt tyngdepunkt og kan bli ustabile og velte under jordskjelv eller hvis de beveges, tippet eller feilplassert. Vurder å forankre disse høyttalere på veggen bak dem, ved å bruke prosedyrene og utstyr som er vanlig for å forankre bokhyller og veggenheter. Du er ansvarlig for riktig installasjon og riktig valg av utstyr.

Vanligvis øker volumet i bassen når høyttaleren settes nær en vegg eller et hjørne.

For best ytelse anbefales det at du plasserer høyttalerne minst 20 inches (51cm) fra side- og bakvegger.

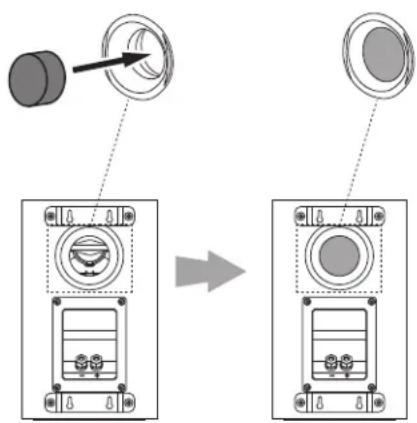

SKUMPLUGG

A120 har to driftsmoduser, bokhyllehøyttaler og veggfestet høyttaler. Bokhyllemodus, A120 har et portsystem (bak), og veggfestet modus A120 har et semilukket system som krever en skumplugg inne i porten.

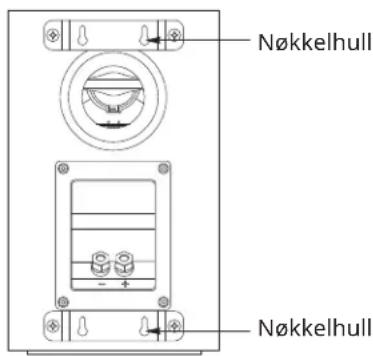

Vi har utviklet Stage A120 for montering rett på vegg. Hver høyttaler har fi re nøkkelhull på baksiden og krever fi re 4,0 x 38 mm treskruer som er festet til en veggplugg. Er ikke veggpluggen tilgjengelig, fest et passende anker for en 4,0 x 38 mm skrue.

MERK: Du er ansvarlig for korrekt valg og bruk av monteringsutstyr (tilgjengelig i jernvareforretninger) som sikrer riktig og sikker veggmontering av høyttalerne. 4,0 X 38 mm treskruer medfølger ikke.

1) Bruk de medfølgende veggbeslagene til å markere posisjonene på veggen der du vil plassere monteringsskruene.
2) Fest fi re 4,0x38 mm treskruer til veggen ved hjelp av merkene fra trinn 1 som veileder. La det være et 1/16 "(1,59 mm) mellomrom mellom veggen og skruehodet. Hvis en veggplugg ikke er tilgjengelig kan du bruke et passende anker.
3) Plasser høyttaleren på veggen ved å tilpasse nøkkelhullene på baksiden av høyttaleren til skruehodene på veggen. Når de er plassert riktig glir høyttaleren inn og ned, og er ordentlig festet.

STAGE A125C/135C

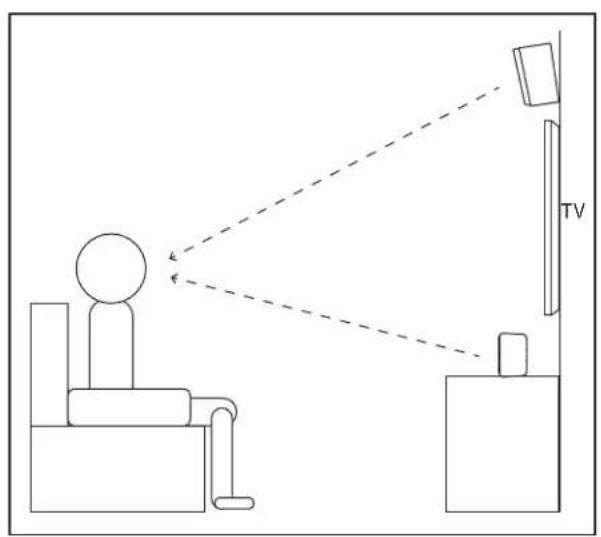

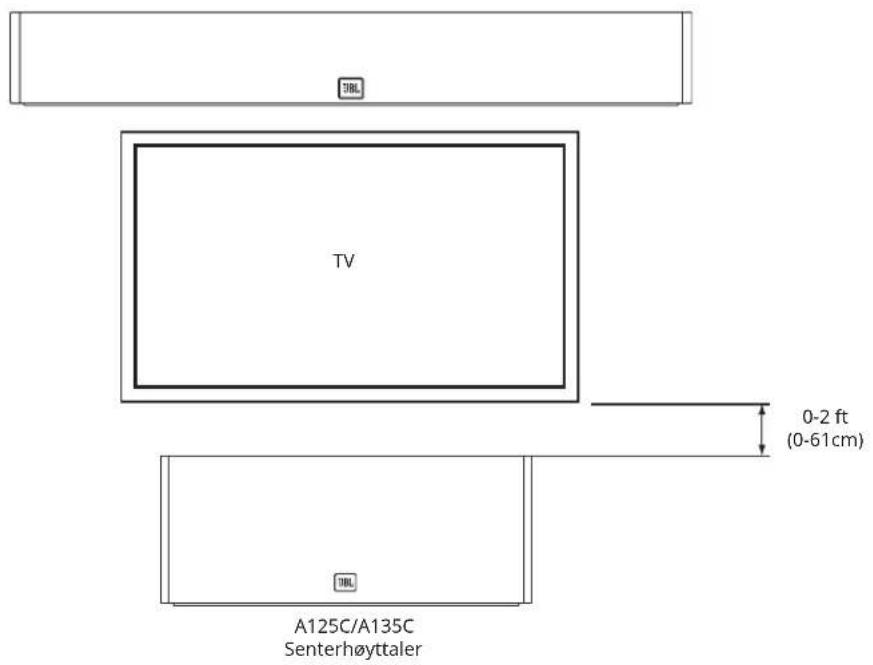

Du skal plassere senterhøyttaleren rett over eller under midten av TV-en.

Merk: For bedre audio lytteopplevelse, plasser senterhøyttaleren over hodehøyde.

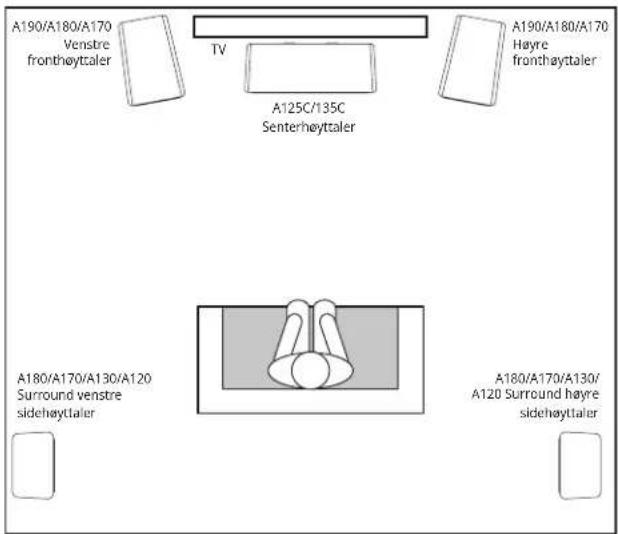

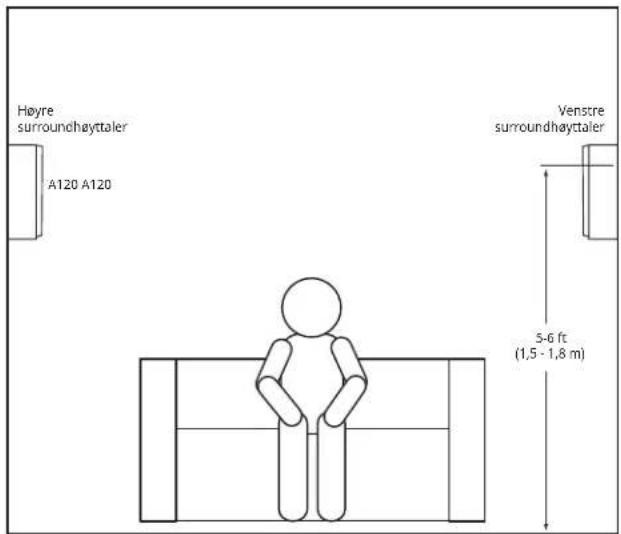

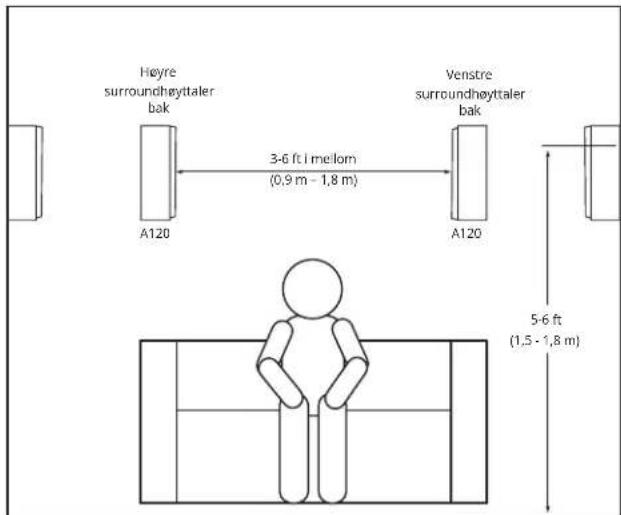

Når du bruker disse høyttalerne som surround-kanal i et 5.1-kanalsystem, plasser dem like bak lytteposisjonen, vendt mot hverandre. Ideelt sett skal det være 1,5 m – 1,8 m over gulvet. Alternativ posisjon kan være på en vegg bak lytteposisjonen, vendt fremover. Surround-høyttalere skal ikke tiltrekke seg oppmerksomhet under bruk. Prøv forskjellige plasseringer til du hører en diffus, omgivende lyd som akkompagnerer lydene du hører fra de fremre høyttalerne til høyre og venstre og senterhøyttaleren.

Når du bruker disse høyttalerne som surround-kanal i et 7.1-kanalsystem, plasser surround sidehøyttalerne rett til siden for lyttposisjonen, minst 1,5 m – 1,8 m over gulvet.

TILKOBLINGER

ADVARSEL: Sørg for at alle systemets elektriske komponenter er slått AV (og helst koblet fra stikkontakten) før du foretar tilkoblinger.

Høyttalere og forsterkere har korresponderende positive og negative ("+" og "-") koblingsterminaler. Alle høyttalere i Stage-serien har koblingsterminaler som er merket "+" "-" på terminalmontasjen. I tillegg har "+"-terminalene røde merker, mens "-" -terminalene har svarte merker.

For å sikre riktig polaritet, koble hver av "+" terminalene på baksiden av forsterkeren eller mottakeren til den respektive "+" (rød) terminal på hver av høyttalerene. Koble "-" -terminalene på liknende måte. Ikke reverser polariteten (dvs. "+" til "-" eller "-" til "+" når du kobler til. Dette vil føre til dårlig stereobilde og redusere bassytelsen.

VIKTIG: Forsikre deg om at (+) og (-) ledningene eller kontaktene ikke berører hverandre eller deres motsatte terminal. Ledninger som berører hverandre kan føre til kortslutning som kan skade din mottaker eller forsterker.

Stage-seriens høyttalere med gullbelagte høyttalerkontakter aksepterer en rekke koblingstyper: bare-ledning, Pin-koblinger, spade-kontakter og banankontakter.

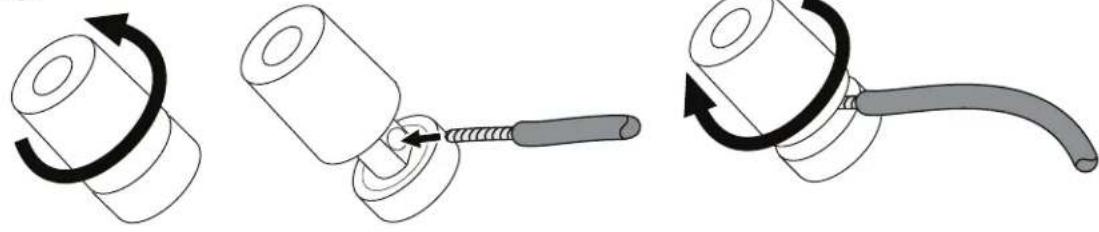

BRUK AV BARE LEDNINGER ELLER KONTAKTER:

1.2.3.

For å koble til høyttalere med kun ledning, koble forsterkeren til hver av høyttalerne som vist i illustrasjonen under.

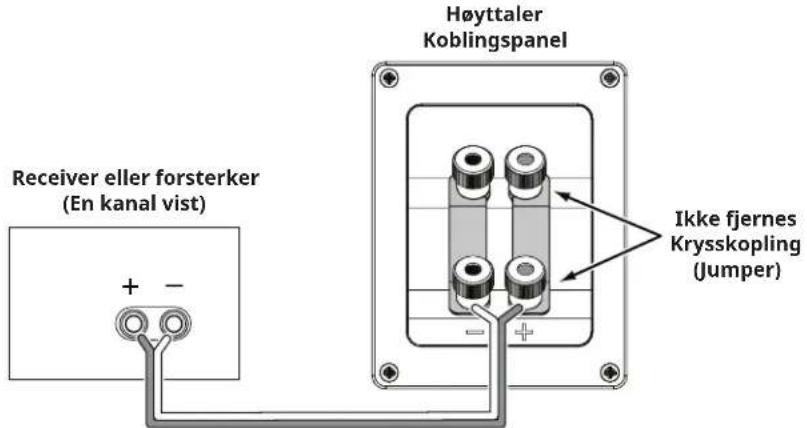

VIKTIG: Ikke fjerne metallkrysskoblingene mellom de to settene med kontakter när du kobler til høyttalerledningene.

BI-LEDNINGSKOBLING

Alle høyttalere i Stage-seriens kontaktpaneler har to sett med innganger som er koblet sammen med metallkrysskoblinger. Det øvre settet med kontakter er for diskant-driverenheten, og det nedre settet av kontakter er til wooferen(e). Denne ordningen lar deg bi-koble høyttalerne ved hjelp av en enkelt stereoforsterker eller to stereoforsterkere. Bi-kobling kan tilby ytelsesfordeler og mer fleksibilitet i effektforsterkervalg i forhold til en konvensjonell en-ledertilkobling.

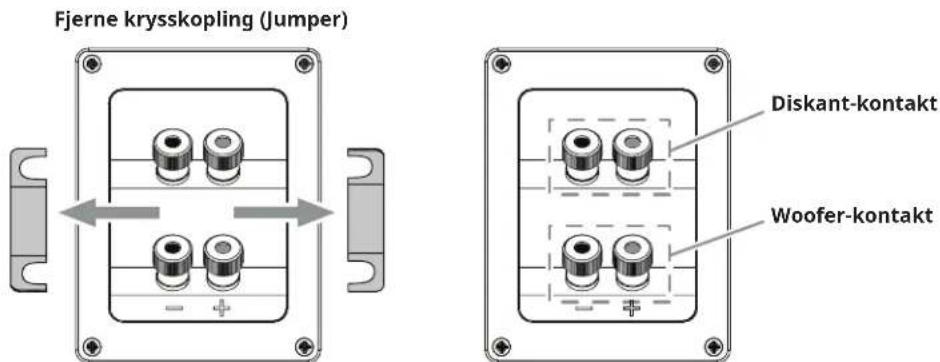

Før bi-kobling av høyttalerne, fjern krysskoblingene.

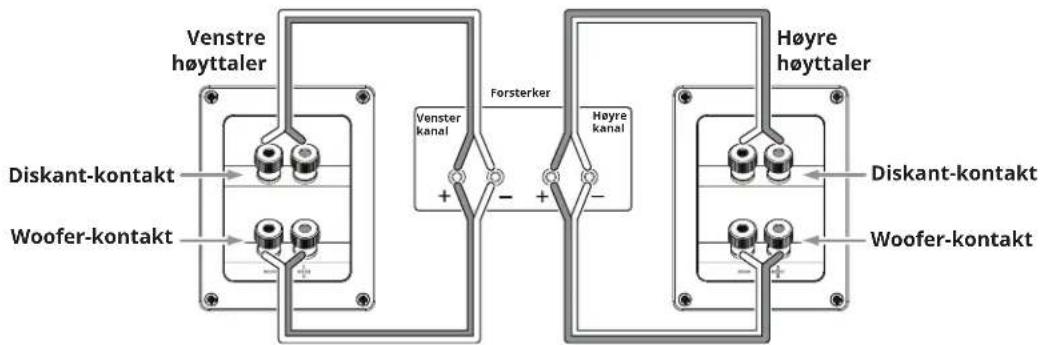

ENKEL FORSTERKER BI-KOBLING
    end

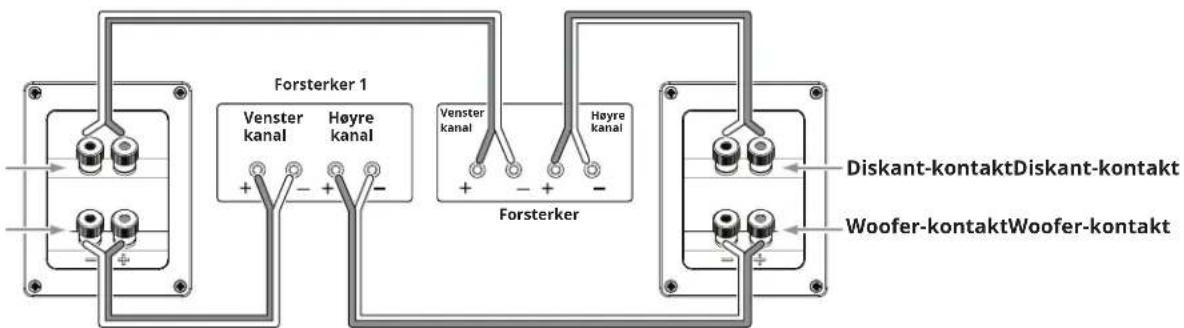

DUAL FORSTERKER BI-KOBLING

For mer informasjon om ulike høyttalerkoblinger og koblingsmuligheter, kontakt din lokale JBL-forhandler.

TA VARE PÅ H∅YTTALERNE DINE

• Ikke plasser objekter på høyttaleren.
• Tørk kabinettet med en ren, tørr klut for å fjerne støv. Tørre kluter kan ødelegge kabinett-finishen. Ikke bruk flyktige væsker eller løsemidler som benzen, malingstynnere eller alkohol på kabinettet.
• Ikke spray kjemikalier i nærheten av kabinettet.
• For å fjerne støv fra høyttalerduken, bruk støvsuger sett den på "lav" suging.
• Ikke vask høyttalerdeksel i vann, da det kan svekke fargen eller gjøre den ujevn.
• Hvis woofer-dekselet blir støvete, kan du forsiktig sveipe over det med en myk, tørr kalligrafipensel eller malingspensel. Ikke bruk en tørr klut.
• Rør aldri på diskantdomen eller sett noe mot den.

Tekniske spesifikasjoner

STAGE A120

2-veis, 4,5" woofer, 1" aluminum-diskant bokhylle/surround-høyttalere

• 4,5" (114 mm) Polycellulose lavfrekvent Woofer
- Ny High Definition Image (HDI) Waveguide 1" (25 mm) aluminum-dome diskant
• Anbefalt forsterkereffekt: 20 - 150 W
• Frekvensrespons: 57 Hz - 40 kHz
- Sensitivitet: 85 dB
• Nominell impedans: 6 ohm
• Delefrekvenser: 2,1 kHz
- Kabinettype: Bassrefleks via Rear firing tuned port
• Dimensjoner (B x D x H): 170 x 170 x 285 mm
• Vekt (pr stk): ?? lbs (?? kg)

STAGE A130

2-veis, 5,25" woofer, 1" aluminum-diskant bokhylle

• 5,25" (133 mm) Polycellulose lavfrekvent woofer
• Ny High Definition Image (HDI) Waveguide 1" (25 mm) aluminum-domediskant
  • Anbefalt forsterkereffekt: 20 - 150 W
  • Frekvensrespons: 50 Hz - 40 kHz
• Sensitivitet: 86 dB
  • Nominell impedans: 6 ohm
  • Delefrekvenser: 2,1 kHz
• Kabinettype: Bassrefleks via Rear firing tuned port
• Dimensjoner (B x D x H): 190 x 230 x 321 mm
  • Vekt (pr stk): ?? lbs (?? kg)

STAGE A125C

2-veis, dual 5,25" woofer, 1" aluminium diskant senter-høyttaler

• 5,25" (133 mm) Polycellulose lavfrekvent woofer
• Ny High Definition Image (HDI) Waveguide 1" (25 mm) aluminum-domediskant
• Anbefalt forsterkereffekt: 20 - 200 W
  • Frekvensrespons: 52 Hz - 40 kHz
• Sensitivitet: 88 dB
  • Nominell impedans: 6 ohm
  • Delefrekvenser: 2,1 kHz
• Kabinettype: Lukket
  • Dimensjoner (B x D x H): 469 x 220 x 190 mm
  • Vekt: ?? lbs (?? kg)

STAGE A135C

2-veis, 6 x 3" woofer, 1" aluminium diskant Høyttaler

• 6 x 3" (76 mm) Polycellulose lavfrekvent woofer
• Ny High Definition Image (HDI) Waveguide 1" (25 mm) aluminum-domediskant
  • Anbefalt forsterkereffekt: 20 - 100 W
  • Frekvensrespons: 74 Hz - 40 kHz
• Sensitivitet : 88 dB
  • Nominell impedans: 6 ohm
• Delefrekvenser: 2,1 kHz
• Kabinettype: Bassrefleks via Side firing tuned port
  • Dimensjoner (B x D x H): 745 x 166 x 104 mm
• Vekt: ?? lbs (?? kg)

STAGE A170

2,5-veis, dual 5,25", 1" aluminium diskant for gulvstående høyttalere

• 2 x 5,25" (133 mm) Polycellulose lavfrekvent woofer
• Ny High High Definition Image (HDI) Waveguide 1" (25 mm) aluminum-domediskant
• Anbefalt forsterkereffekt: 20-200 W
• Frekvensrespons: 44 Hz - 40 kHz
• Sensitivitet : 89 dB
  • Nominell impedans: 6 ohm
• Delefrekvenser: 2,1 kHz
• Kabinettype: Bassrefleks via Rear firing tuned port
• Dimensjoner (B x D x H): 190 x 255 x 930 mm
  • Vekt: ?? lbs (?? kg)

STAGE A180

2,5-veis, dual 6,5", 1" aluminium diskanthøyttaler for gulv

stående høyttalere

• 2 x 6,5" (165 mm) Polycellulose lavfrekvent woofer
• Ny High Definition Image (HDI) Waveguide 1" (25 mm) aluminum-domediskant
  • Anbefalt forsterkereffekt: 20 - 225 W
  • Frekvensrespons: 37 Hz - 40 kHz
• Sensitivitet : 89 dB
  • Nominell impedans: 6 ohm
• Delefrekvenser: 2,1 kHz
• Kabinettype: Bassrefleks via Rear firing tuned port
• Dimensjoner (B x D x H): 230 x 295 x 1000 mm
  • Vekt: ?? lbs (?? kg)

STAGE A190

2,5-veis, dual 8", 1" aluminium diskanthøyttaler for gulvstående høyttalere

• 2 x 8" (203 mm) Polycellulose lavfrekvent woofer
• Ny High Definition Image (HDI) Waveguide 1" (25 mm) aluminum-domediskant
  • Anbefalt forsterkereffekt: 20 - 225 W
  • Frekvensrespons: 36 Hz - 40 kHz
• Sensitivitet : 91 dB
  • Nominell impedans: 6 ohm
• Delefrekvenser: 2,1 kHz
• Kabinettype: Bassrefleks via Rear firing tuned port
  • Dimensjoner (B x D x H): 260 x 370 x 1070 mm
  • Vekt: ?? lbs (?? kg)

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

© 2017 HARMAN International Industries, Incorporated. Med enerett.

Funksjoner, spesifikasjoner og utseende kan endres uten varsel.

www.jbl.com
