Producttype	2-weg middenluidspreker
Merk	JBL
Model	Stage A125C
Laagfrequente drivers	2 woofers van 133 mm (5,25") polycellulose
Tweeter	25 mm (1") aluminium dome-tweeter met HDI-geleidegolf
Aanbevolen versterkervermogen	20 - 200 W
Frequentiebereik	52 Hz - 40 kHz
Gevoeligheid	88 dB
Nominale impedantie	6 Ohm
Crossoverfrequentie	2,1 kHz
Behuizingstype	Afdicht
Afmetingen (B x D x H)	469 x 220 x 190 mm
Gewicht per stuk	Ongeveer 5,5 kg (schatting)
Aanbevolen plaatsing	Boven of onder het midden van de tv
Aansluitingen	Vergulde aansluitingen voor kale draden, pinnen, vorken, banaanstekkers
Bi-wiring mogelijk	Ja, door de metalen bruggen te verwijderen
Onderhoud	Afvegen met een droge doek, zachte stofzuiger voor het rooster, de tweeterdome niet aanraken
Garantie	Raadpleeg uw JBL-dealer

Veelgestelde vragen - Stage A125C JBL

Waar moet ik de JBL Stage A125C middenluidspreker plaatsen?

Plaats de luidspreker direct boven of onder het midden van uw tv, bij voorkeur ter hoogte van uw oren voor een betere luisterervaring.

Wat is het aanbevolen versterkervermogen?

Het aanbevolen vermogen ligt tussen 20 en 200 W per kanaal.

Hoe verbind ik de luidspreker met de versterker?

Gebruik kwaliteitsluidsprekerkabels. Sluit de positieve (+) aansluiting van de versterker aan op de rode (+) aansluiting van de luidspreker, en de negatieve (-) op de zwarte (-). Verwijder de metalen bruggen niet als u één kabel gebruikt.

Kan ik bi-wiring gebruiken met deze luidspreker?

Ja, verwijder de metalen bruggen om de aansluitingen van tweeter en woofer te scheiden, gebruik vervolgens twee aparte kabels van één versterker of twee versterkers.

Wat is de impedantie van de luidspreker?

De nominale impedantie is 6 Ohm, compatibel met de meeste versterkers en receivers.

Hoe maak ik de JBL Stage A125C luidspreker schoon?

Veeg de behuizing af met een droge doek. Gebruik voor het rooster een stofzuiger met lage zuigkracht. Gebruik nooit vloeibare of vluchtige producten en raak de tweeterdome niet aan.

Is de luidspreker magnetisch afgeschermd?

JBL Stage-luidsprekers zijn niet specifiek ontworpen als magnetisch afgeschermd, maar ze kunnen zonder problemen naast een moderne tv worden geplaatst.

Wat zijn de exacte afmetingen?

De afmetingen zijn 469 x 220 x 190 mm (breedte x diepte x hoogte).

Kan ik de luidspreker als surroundluidspreker gebruiken?

Nee, de Stage A125C is uitsluitend ontworpen als middenluidspreker. Gebruik voor surroundkanalen modellen zoals de Stage A120.

Wat te doen als ik geen geluid krijg?

Controleer de polariteit van de aansluitingen (+/-), zorg ervoor dat de kabels elkaar niet raken en dat de versterker correct is ingesteld. Test met een andere bron.

GEBRUIKSAANWIJZING Stage A125C JBL

JBL® ingenieurs zijn al meer dan 68 jaar betrokken bij alle aspecten van muziek en fi lm, zowel opname als reproductie, bij live uitvoeringen en de opnamen waar je thuis, in de auto of op het werk naar luistert.

Wij zijn ervan overtuigd dat je JBL-systeem in alle opzichten het plezier biedt dat je verwacht - en dat je bij de aanschaf van extra audio-apparatuur opnieuw zult kiezen voor JBL-producten.

VERPAKKINGSINHOUD

De verpakking bevat een of twee luidsprekers, afhankelijk van het model, zoals hieronder getoond.

A120 luidspreker

A130 luidspreker

Beugels A120

Beschermviltjes A130/A120

Schuimplugs A120

Schroeven voor beugels A120

Rubberen voetjes A190/A180/A170

Schroeven voor stelpoten A190/A180/A170

Stelpoten A190/A180/A170

Metalen stelvoeten A135C/A125C

Opmerking: Stelpoten bevestigen met pennen of rubberen voetjes.

PLAATSING

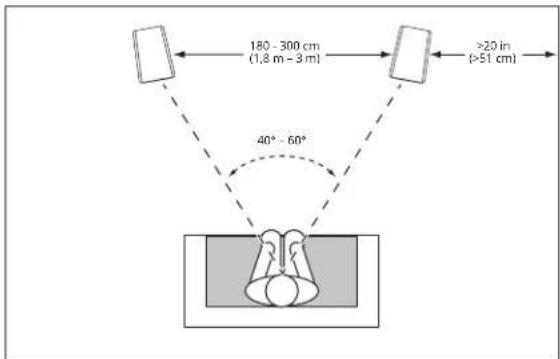

STAGE A190/A180/A170 - LINKER EN RECHTER KANALEN

Plaats de luidsprekers 1,8 m tot 3 meter uit elkaar voor de beste resultaten. Richt de luidsprekers op de luisterpositie om het stereobeeld te optimaliseren. De luidsprekers produceren het meest accurate stereo-geluidsbeeld wanneer de hoek tussen de luisteraar en de luidsprekers tussen de 40 en 60 graden is.

Gebruik de meegeleverde tapijtpennen voor stabiliteit en betere prestaties als je de Stage A190/A180/A170-luidsprekers op een dik tapijt plaatst. De tapijtpennen kunnen met de hand worden vastgeschroefd in de meegeleverde stelpoten.

LET OP: Vloerstaande (toren)-luidsprekers hebben een hoog zwaartepunt en kunnen onstabiel worden en kantelen tijdens aardbevingen of als ze heen en weer worden bewogen of verkeerd worden geplaatst. Overweeg de luidsprekers aan de muur te verankeren met behulp van gebruikelijke procedures en montagehardware voor het verankeren van boekenkasten en hangkasten. Je bent zelf verantwoordelijk voor de juiste installatie en juiste keuze van montagehardware.

De basweergave wordt krachtiger naarmate de luidspreker dichter bij de muur of een hoek wordt gezet.

Plaats de luidsprekers minimaal 50 cm van zijmuren om optimale prestaties te verzekeren.

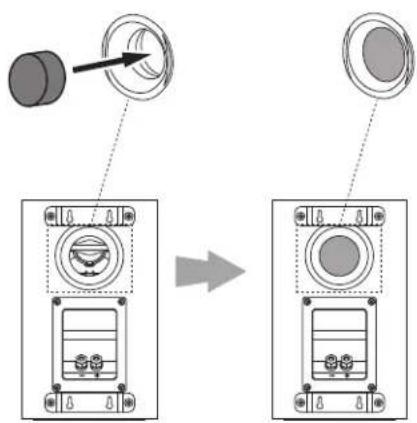

SCHUIMPLUG

Er zijn twee gebruiksmodi voor de A120, boekenplank luidspreker & wandluidspreker. In de boekenplankmodus is de A120 het gepoorte systeem (poort aan de achterkant) en in de wandmodus is de A120 een semi-gesloten systeem waarvoor een schuimplug in de poort nodig is.

De Stage A120-luidsprekers zijn ontworpen om direct aan de wand te monteren. Elke luidspreker heeft vier gaten aan de achterkant en vereist vier 4,0 x 38 mm houtschroeven die aan een muurstijl worden bevestigd. Als er geen muurstijl beschikbaar is, installeer dan een anker dat geschikt is voor een 4,0 x 38 mm schroef.

OPMERKING: Je bent zelf verantwoordelijk voor de juiste selectie en gebruik van montagehardware (verkrijgbaar in de winkel) waarmee de luidsprekers veilig kunnen worden gemonteerd. 4,0 x 38 mm houtschroeven zijn niet meegeleverd.

1) Gebruik de meegeleverde wandbeugels om de posities waar je de bevestigingsschroeven op de wand wilt aanbrengen te markeren.

2) Bevestig vier 4,0 x 38 mm houtschroeven aan de wand op de locaties gemarkeerd in stap 1. Laat 1/16" (1,59 mm) ruimte tussen de muur en de schroefkop. Gebruik een geschikt anker als geen muurstijl beschikbaar is.

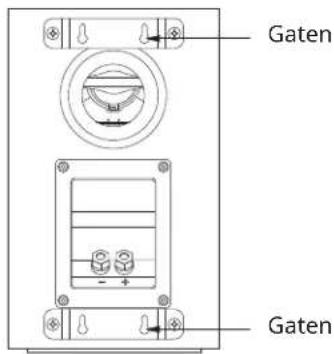

3) Plaats de luidspreker tegen de wand door de gaten aan de achterkant van de luidspreker over de schroefkoppen te plaatsen. De luidspreker is correct geplaatst als het iets naar beneden glijdt en wordt vergrendeld.

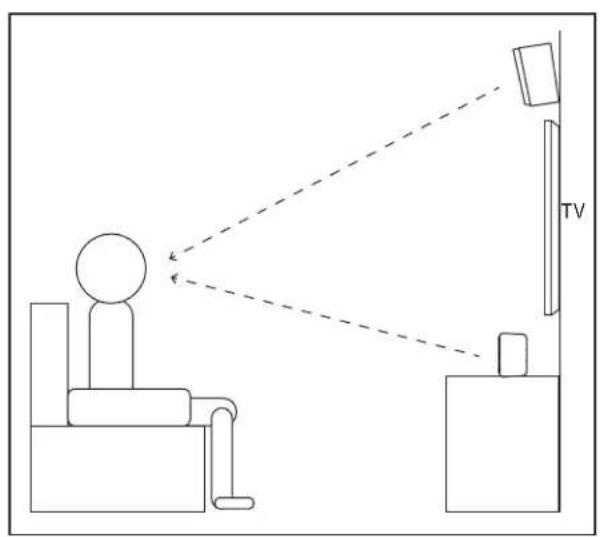

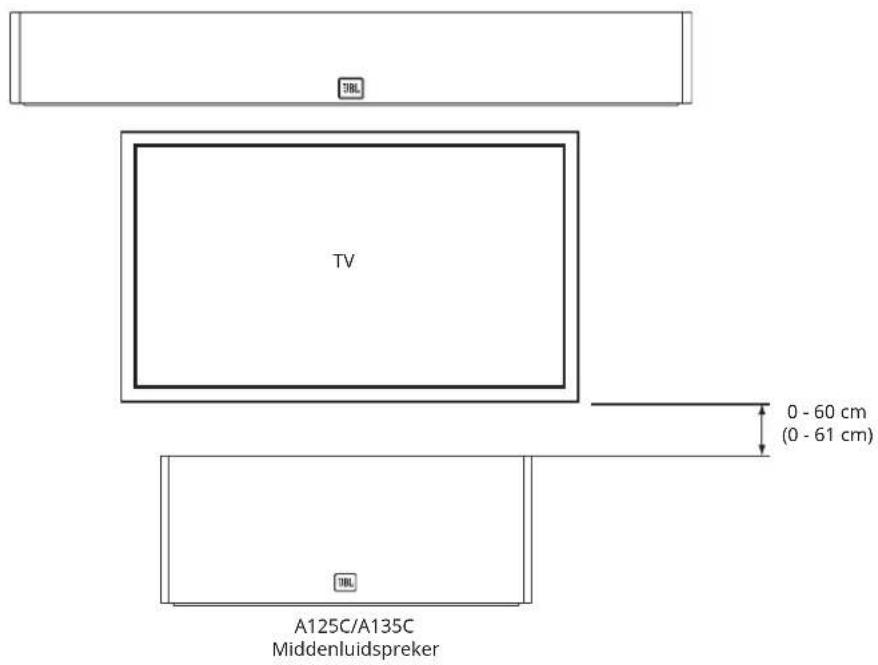

STAGE A125C/135C

Plaats de middenluidspreker direct boven of onder het midden van het tv-scherm.

Opmerking: Je kunt de A125C/A135C onder of boven de tv plaatsen.

Opmerking: Voor betere geluidsprestaties moet de middenluidspreker op dezelfde hoogte als uw hoofd geplaatst worden.

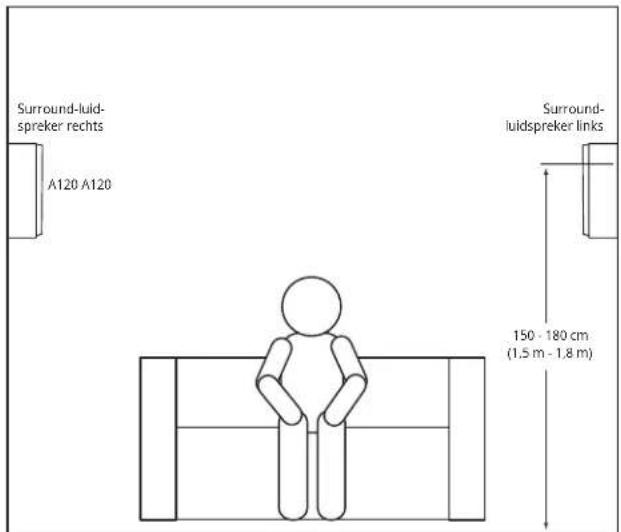

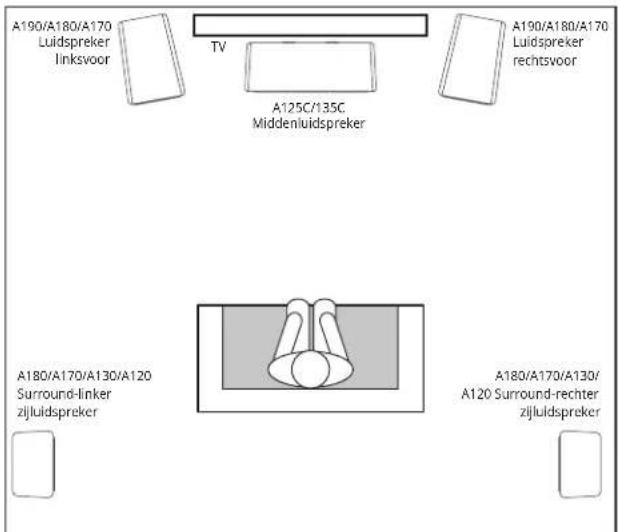

STAGE A120 - SURROUND-KANALEN (5.1-KANAALS SYSTEEM)

Wanneer je deze luidsprekers gebruikt als surround-kanaal luidsprekers in een 5.1-kanaals systeem, plaats ze dan iets achter de luisterpositie en tegenover elkaar. Idealiter moeten ze 1,5 m - 1,8 boven de vloer staan. Een alternatieve locatie is aan de muur achter de luisterpositie, en naar voren gericht. De surround-luidsprekers mogen niet de aandacht op zichzelf vestigen tijdens weergave. Experimenteer met de opstelling tot je een diffuus, ambient geluid van de luidsprekers voor, achter en in het midden hoort.

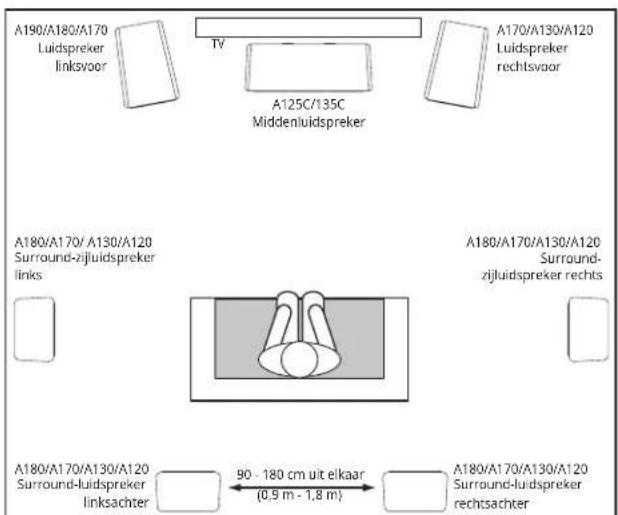

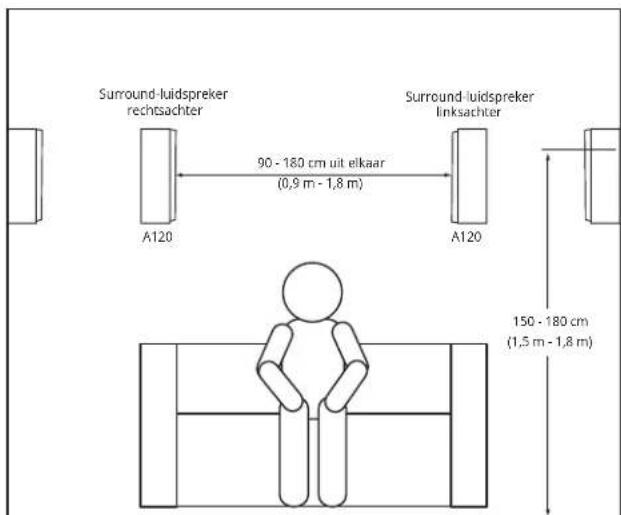

STAGE A120 - SURROUND-KANALEN (7.1-KANAALS SYSTEEM)

Wanneer je deze luidsprekers als surround-luidsprekers in een 7.1-kanaals systeem gebruikt, plaats de surround-luidsprekers dan naast de luisterpositie, minimaal 1,5 m - 1,8 m boven de vloer.

AANSLUITINGEN

LET OP: Zorg ervoor dat alle elektrische componenten van het systeem zijn uitgeschakeld (bij voorkeur losgekoppeld van de stopcontacten) alvorens de aansluitingen te maken.

Luidsprekers en versterkers hebben corresponderende positieve en negatieve "+" en "-" aansluitklemmen. Alle Stage-serie luidsprekers hebben aansluitklemmen die zijn gemarkeerd met "+" en "-" op de buitenkant van de aansluitklemmen. Bovendien hebben de "+" klemmen rode markeringen en de "-" klemmen zwarte markeringen.

Om de juiste polariteit aan te houden moeten alle "+" -aansluitingen op de achterkant van de versterker of receiver op de corresponderende "+" (rode) aansluiting van de luidsprekers worden aangesloten. Sluit de "-" aansluitingen op dezelfde wijze aan. Verwissel de polariteit van de aansluitingen niet (dat wil zeggen "+" naar "-" of "-" naar "+" ). Dit heeft een nadelige invloed op het stereobeeld en zal de basweergave verminderen.

BELANGRIJK: Zorg ervoor dat de (+) en (-) kabels of connectors elkaar of de andere aansluiting niet raken. Contact van de kabels kan kortsluiting veroorzaken en de receiver of versterker beschadigen.

De vergulde luidsprekeraansluitingen in de Stage-serie luidsprekers kunnen met verschillende draadconnectortypen worden gebruikt: bloot draad, pin-connectoren, platte stekkers en banaanstekkers.

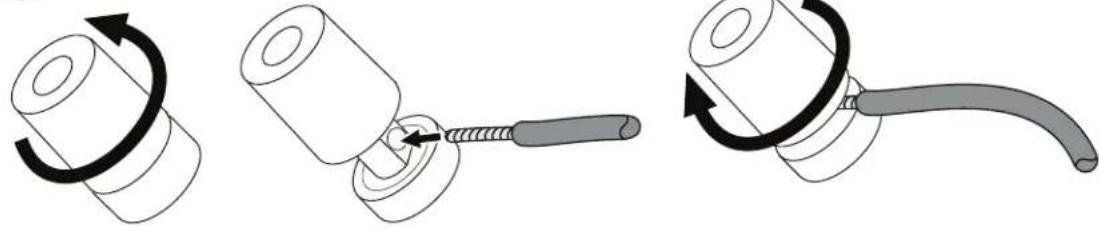

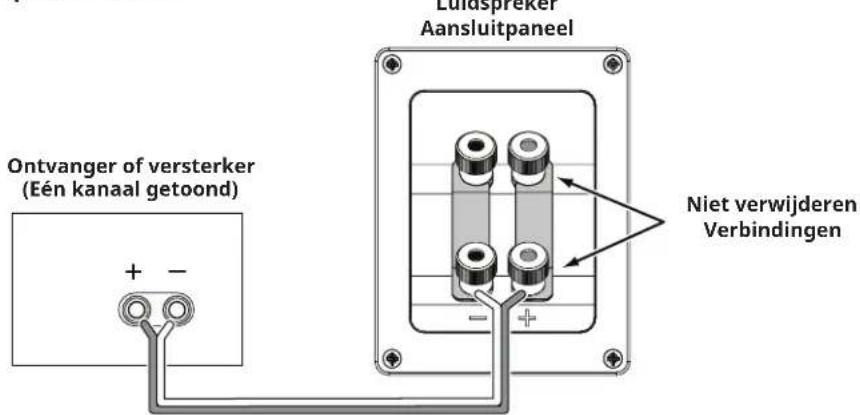

GEBRUIK VAN BLOOT DRAAD- OF PIN-CONNECTOREN:

1.2.3.

Om de luidsprekers met een enkele draad aan te sluiten, sluit je de versterker op elke luidspreker aan zoals getoond in de onderstaande afbeelding.

BELANGRIJK: De metalen verbinding tussen de twee sets aansluitingen niet verwijderen bij het aansluiten van de luidsprekerkabels.

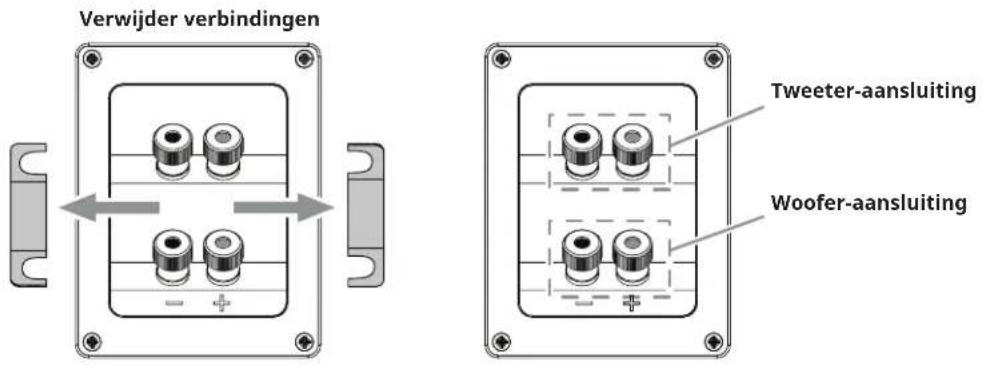

BI-WIRE AANSLUITING

Het aansluitingspaneel van de Stage-serie luidsprekers hebben twee sets van ingangsaansluitingen die zijn gekoppeld met metalen verbindingen. De bovenste aansluitingen zijn bedoeld voor de tweeter driver en de onderste aansluitingen voor de woofer(s). Met deze voorziening kun je bi-wire gebruiken voor de luidsprekers met een enkele stereo-versterker of met twee stereo-versterkers. Bi-wiring biedt betere prestaties en meer flexibiliteit bij gebruik van krachtversterkers in vergelijk met single-wire aansluiting.

De verbindingen verwijderen alvorens de luidsprekers met bi-wire aan te sluiten.

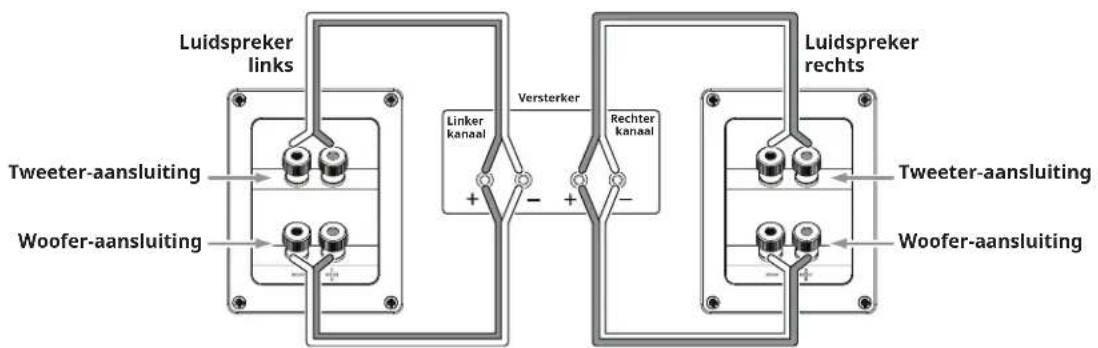

SINGLE-AMPLIFIER BI-WIRING
        direction TB
        A["Tweeter-aansluiting"] --> B["Linker kanaal"]
        C["Woofer-aansluiting"] --> D["Linker kanaal"]
        B --> E["Versterker"]
        D --> E
        E --> F["Rechter kanaal"]
    end
    subgraph "Luidspreker rechts"
        direction TB
        G["Tweeter-aansluiting"] --> H["Linker kanaal"]
        I["Woofer-aansluiting"] --> J["Linker kanaal"]
        H --> K["Versterker"]
        J --> K
        K --> L["Rechter kanaal"]
    end

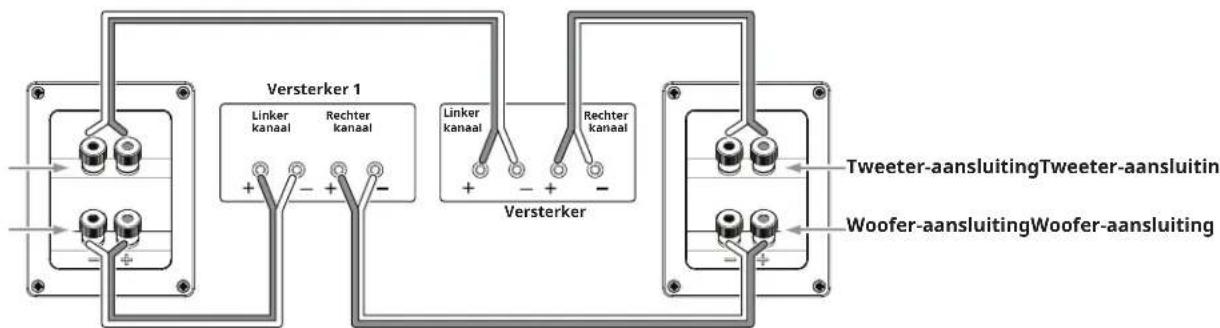

DUAL-AMPLIFIER BI-WIRING

Neem contact op met de JBL-leverancier voor meer informatie over de verschillende luidsprekerkabels en aansluitmogelijkheden.

ONDERHOUD VAN DE LUIDSPREKERS

• Plaats geen voorwerpen op de luidspreker.
• Neem de behuizing af met een schone, droge doek om stof te verwijderen. Vochtige doeken kunnen de afwerking aantasten. Gebruik geen vluchtige vloeistoffen zoals benzeen, thinner of alcohol op de behuizing.
• Sproei geen chemicaliën in de nabijheid van de behuizing.
• Gebruik een stofzuiger op laag vermogen om stof uit het rooster te verwijderen.
• Maak de roosters niet met water schoon omdat hierdoor de kleur kan vervagen en de vorm aangetast kan worden.
• Als de oppervlakken van de woofer kegels stoffig zijn, neem deze dan voorzichtig af met een zachte, droge (schilders) kwast. Gebruik geen vochtige doek.
• De tweeterkoepel NOOIT aanraken of in contact laten komen met voorwerpen.

Technische specificaties

STAGE A120

2-weg 4,5" woofer, 1" Aluminium tweeter boekenplank/Surround-luidsprekers:

• 4,5" (114 mm) Polycellulose lage frequentie woofer
- Nieuwe High Definition Imaging (HDI) Waveguide 1" (25 mm) Aluminium Dome Tweeter
• Aanbevolen versterkervermogen: 20 - 150 W
• Frequentiebereik: 57 Hz - 40 kHz
- Gevoeligheid: 85 dB
• Nominale impedantie: 6 Ohm
• Crossover frequentie: 2,1 kHz
- Type behuizing: Bass-Reflex via rear-firing tuned port
• Afmetingen (W x D x H): 170 x 170 x 285 mm
• Gewicht (elk): ?? lbs (?? kg)

STAGE A130

2-weg 5,25" woofer, 1" Aluminium tweeter boekenplank

• 5,25" (133 mm) Polycellulose lage frequentie woofer
• Nieuwe High Definition Imaging (HDI) Waveguide 1" (25 mm) Aluminium Dome Tweeter
  • Aanbevolen versterkervermogen: 20 - 150 W
  • Frequentiebereik: 50 Hz - 40 kHz
• Gevoeligheid: 86 dB
  • Nominale impedantie: 6 Ohm
  • Crossover frequentie: 2,1 kHz
• Type behuizing: Bass-Reflex via rear-firing tuned port
• Afmetingen (W x D x H): 190 x 230 x 321 mm
  • Gewicht (elk): ?? lbs (?? kg)

STAGE A125C

2-weg 5,25" woofer, 1" Aluminium tweeter midden luidspreker

• Dual 5,25" (133 mm) Polycellulose lage frequentie woofer
• Nieuwe High Definition Imaging (HDI) Waveguide 1" (25 mm) Aluminium Dome Tweeter
  • Aanbevolen versterkervermogen: 20 - 200 W
  • Frequentiebereik: 52 Hz - 40 kHz
• Gevoeligheid: 88 dB
  • Nominale impedantie: 6 Ohm
  • Crossover frequentie: 2,1 kHz
  • Type behuizing: Gesloten
  • Afmetingen (W x D x H): 469 x 220 x 190 mm
  • Gewicht: ?? lbs (?? kg)

STAGE A135C

2-weg 6" x 3" woofer, 1" Aluminium tweeter midden Luidspreker

• 6 x 3" (76 mm) Polycellulose lage frequentie woofer
• Nieuwe High Definition Imaging (HDI) Waveguide 1" (25 mm) Aluminium Dome Tweeter
• Aanbevolen versterkervermogen: 20 - 100 W
  • Frequentiebereik: 74 Hz - 40 kHz
• Gevoeligheid: 88 dB
  • Nominale impedantie: 6 Ohm
  • Crossover frequentie: 2,1 kHz
• Type behuizing: Bass-Reflex via side-firing tuned port
  • Afmetingen (W x D x H): 745 x 166 x 104 mm
  • Gewicht: ?? lbs (?? kg)

STAGE A170

2,5-weg, dual 5,25", 1" staande Aluminium tweeter Luidsprekers

• 2 x 5,25" (133 mm) Polycellulose lage frequentie woofer
• Nieuwe High Definition Imaging (HDI) Waveguide 1" (25 mm) Aluminium Dome Tweeter
• Aanbevolen versterkervermogen: 20-200 W
  • Frequentiebereik: 44 Hz - 40 kHz
• Gevoeligheid: 89 dB
  • Nominale impedantie: 6 Ohm
  • Crossover frequentie: 2,1 kHz
• Type behuizing: Bass-Reflex via rear-firing tuned port
  • Afmetingen (W x D x H): 190 x 255 x 930 mm
  • Gewicht: ?? lbs (?? kg)

STAGE A180

2,5-weg, dual 6,5", 1" staande Aluminium tweeter staande luidsprekers

• 2 x 6,5 (165 mm) Polycellulose lage frequentie woofer
• Nieuwe High Definition Imaging (HDI) Waveguide 1" (25 mm) Aluminium Dome Tweeter
• Aanbevolen versterkervermogen: 20 - 225 W
  • Frequentiebereik: 37 Hz - 40 kHz
• Gevoeligheid: 89 dB
  • Nominale impedantie: 6 Ohm
  • Crossover frequentie: 2,1 kHz
• Type behuizing: Bass-Reflex via rear-firing tuned port
• Afmetingen (W x D x H): 230 x 295 x 1,000 mm
  • Gewicht: ?? lbs (?? kg)

STAGE A190

2,5-weg, dual 8", 1" Aluminium tweeter staande luidsprekers

• 2 x 8" (203 mm) Polycellulose lage frequentie woofer
• Nieuwe High Definition Imaging (HDI) Waveguide 1" (25 mm) Aluminium Dome Tweeter
  • Aanbevolen versterkervermogen: 20 - 225 W
  • Frequentiebereik: 36 Hz - 40 kHz
• Gevoeligheid: 91 dB
  • Nominale impedantie: 6 Ohm
  • Crossover frequentie: 2,1 kHz
• Type behuizing: Bass-Reflex via rear-firing tuned port
• Afmetingen (W x D x H): 260 x 370 x 1,070 mm
  • Gewicht: ?? lbs (?? kg)

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

© 2017 HARMAN International Industries, Incorporated. Alle rechten voorbehouden

Opties, specificaties en vormgeving kunnen zonder voorafgaande kennisgeving worden gewijzigd.

www.jbl.com
