Stage A125C - Enceinte JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte centrale 2 voies
Marque	JBL
Modèle	Stage A125C
Haut-parleurs graves	2 woofers de 133 mm (5,25") en polycellulose
Haut-parleur aigus	Tweeter à dôme en aluminium de 25 mm (1") avec guide d'ondes HDI
Puissance d'amplification recommandée	20 - 200 W
Réponse en fréquence	52 Hz - 40 kHz
Sensibilité	88 dB
Impédance nominale	6 Ohms
Fréquence de croisement	2,1 kHz
Type de caisson	Scellé
Dimensions (L x P x H)	469 x 220 x 190 mm
Poids unitaire	Environ 5,5 kg (estimation)
Placement recommandé	Au-dessus ou en dessous du centre du téléviseur
Connexions	Bornes plaquées or acceptant fils dénudés, broches, cosses, fiches bananes
Bi-câblage possible	Oui, en retirant les cavaliers métalliques
Entretien	Essuyer avec un chiffon sec, aspirateur doux pour la grille, ne pas toucher le dôme du tweeter
Garantie	Consultez votre revendeur JBL

FOIRE AUX QUESTIONS - Stage A125C JBL

Où placer l'enceinte centrale JBL Stage A125C ?

Placez l'enceinte directement au-dessus ou en dessous du centre de votre téléviseur, de préférence alignée au niveau de vos oreilles pour une meilleure expérience d'écoute.

Quelle est la puissance d'amplification recommandée ?

La puissance recommandée est comprise entre 20 et 200 W par canal.

Comment connecter l'enceinte à l'amplificateur ?

Utilisez des câbles d'enceinte de qualité. Connectez la borne positive (+) de l'amplificateur à la borne rouge (+) de l'enceinte, et la borne négative (-) à la borne noire (-). Ne retirez pas les cavaliers métalliques si vous utilisez un seul câble.

Puis-je utiliser un bi-câblage avec cette enceinte ?

Oui, retirez les cavaliers métalliques pour séparer les connexions du tweeter et du woofer, puis utilisez deux câbles distincts depuis un seul amplificateur ou deux amplificateurs.

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 6 Ohms, compatible avec la plupart des amplificateurs et récepteurs.

Comment nettoyer l'enceinte JBL Stage A125C ?

Essuyez le boîtier avec un chiffon sec. Pour la grille, utilisez un aspirateur à faible aspiration. Ne jamais utiliser de produits liquides ou volatils, et ne touchez pas le dôme du tweeter.

L'enceinte est-elle blindée magnétiquement ?

Les enceintes JBL Stage ne sont pas spécifiquement conçues comme blindées magnétiquement, mais elles peuvent être placées près d'un téléviseur moderne sans problème.

Quelles sont les dimensions exactes ?

Les dimensions sont 469 x 220 x 190 mm (largeur x profondeur x hauteur).

Puis-je utiliser l'enceinte comme enceinte surround ?

Non, la Stage A125C est conçue comme enceinte centrale uniquement. Pour les canaux surround, utilisez des modèles comme la Stage A120.

Que faire si je n'obtiens pas de son ?

Vérifiez la polarité des connexions (+/-), assurez-vous que les câbles ne se touchent pas et que l'amplificateur est correctement réglé. Testez avec une autre source.

MODE D'EMPLOI Stage A125C JBL

A190 Speaker A180 Speaker A170 Speaker

Depuis plus de 68 ans, les ingénieurs de JBL® se consacrent à tous les aspects de l'enregistrement et de la reproduction de la musique et des films, des performances scéniques aux enregistrements que vous écoutez en déplacement, chez vous, dans votre voiture ou au bureau.

Nous sommes convaincus que le système JBL que vous avez choisi vous apportera chaque note de plaisir que vous attendez - et que lorsque vous penserez à acheter un autre équipement audio, vous choisirez à nouveau un produit JBL.

Chaque boîte contient une ou deux enceintes, selon le modèle, comme indiqué ci-dessous.

Enceinte A120

Enceinte A130

Supports A120

Pieds patins A130/A120

Bouchons en mousse A120

Vis pour pattes A120

Enceinte A190 Enceinte A180 Enceinte A170

Pointes A190/A180/A170

Pieds en caoutchouc A190/A180/A170

Vis pour stabilisateur A190/A180/A170

Stabilisateur A190/A180/A170

Pied vérin métallique A135C/A125C

Remarque : montage des pieds stabilisateurs avec pointes ou pieds en caoutchouc.

STAGE a190/a180/a170 - CANAUX gauches et DROITS

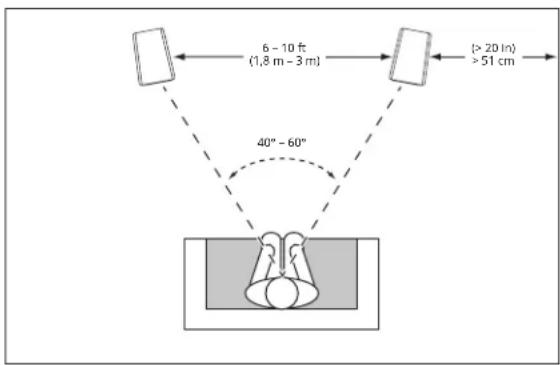

Pour obtenir les meilleurs résultats, espacez les enceintes de 1,8 m - 3 m (6 - 10 pieds). L'orientation des enceintes vers la position d'écoute peut améliorer l'image stéréo. Les enceintes produisent la scène stéréo la plus précise quand l'angle formé par l'auditeur et les enceintes est de 40 à 60 degrés.

Utilisez les pointes pour tapis incluses pour la stabilité et des performances améliorées si vous placez vos enceintes Stage A190/A180/A170 sur un tapis épais ou une moquette longue. Les pointes pour tapis peuvent être vissées manuellement dans les pieds stabilisateurs fournis.

ATTENTION : Les enceintes colonnes (tour) ont un centre de gravité haut, peuvent devenir instables et basculer en cas de tremblements de terre ou si elles sont balancées, inclinées ou positionnées incorrectement. Envisagez d'ancrer ces enceintes au mur qui se trouve derrière elles, en utilisant les procédures et le matériel servant habituellement à maintenir les bibliothèques ou les meubles muraux. Vous êtes responsables de l'installation convenable et de la bonne sélection du matériel.

En général, les graves sont amplifiés si l'enceinte est rapprochée d'un mur ou d'un coin.

Pour obtenir les meilleures performances, nous vous recommandons de placer les enceintes à au moins 51 cm (20 pouces) des parois latérales et arrière.

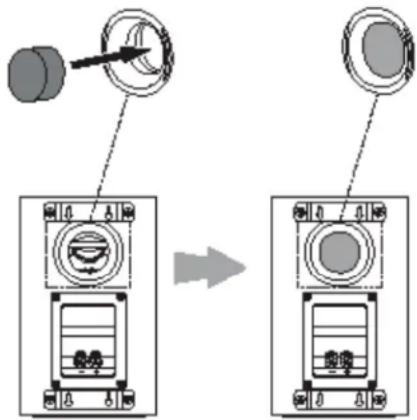

Bouchon en MOUSSE

L'A120 peut être utilisée de deux façons : enceinte bibliothèque ou enceinte murale. En mode bibliothèque, l'A120 est un système à évent (évent arrière) et, en mode mural, l'A120 est un système semi-ouvert qui requiert un bouchon en mousse dans l'évent.

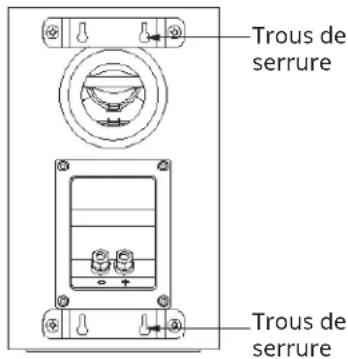

Nous avons conçu les enceintes Stage A120 pour un montage mural direct. Chaque enceinte comporte quatre trous de serrure au dos et requiert quatre vis à bois 4,0x38 mm vissées dans un montant de paroi. En l'absence de montant, installez une cheville adéquate pour une vis 4,0x38 mm.

REMARQUE : Vous êtes responsable de la sélection et de l'utilisation correctes du matériel de fixation (disponible dans les quincailleries) qui assurera un montage mural adéquat et sûr des enceintes. Les vis à bois de 4,0x38 mm ne sont pas fournies.

1) En vous servant des supports muraux inclus, marquez les positions sur la paroi où vous souhaitez placer les vis de fixation. 2) Vissez quatre vis à bois 4,0x38 mm dans la paroi en vous guidant sur les marques de l'étape 1. Laissez un espace de 1,59 mm (1/16") entre le mur et la tête de la vis. En l'absence de montant mural, utilisez un ancrage approprié. 3) Accrochez l'enceinte sur la paroi en alignant les trous de serrure au dos de l'enceinte sur les têtes de vis de la paroi. Si elle est positionnée correctement, l'enceinte doit descendre légèrement en glissant et se bloquer.

STAGE A125C/135C

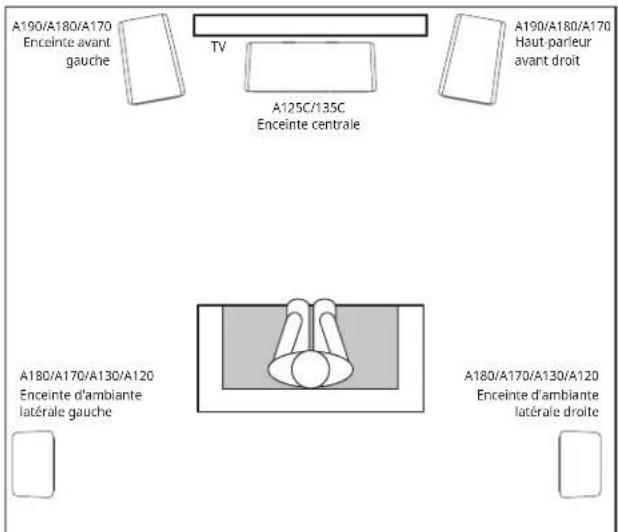

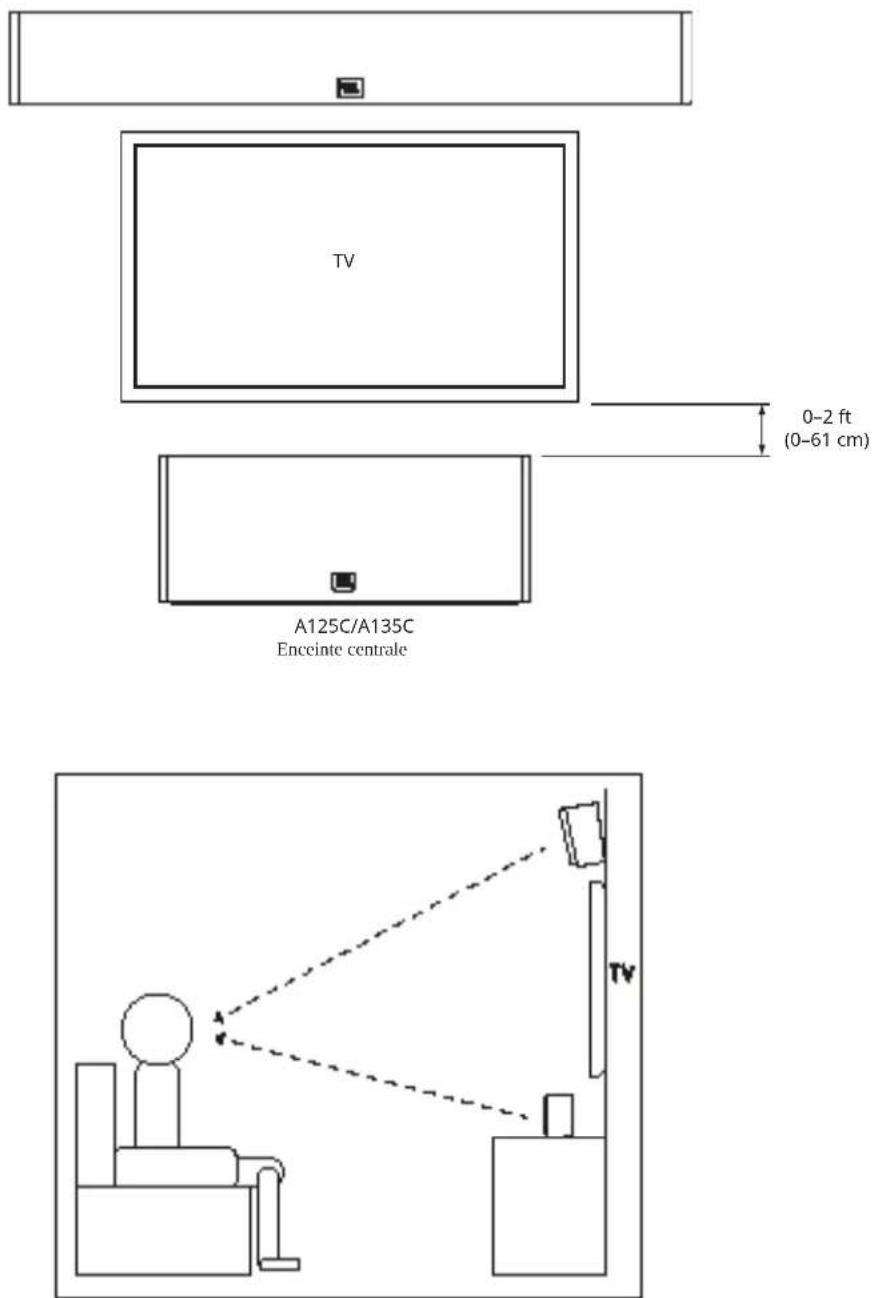

Vous devez placer l'enceinte centrale directement au-dessus ou en dessous du centre de votre téléviseur.

Remarque : Vous pouvez placer une A125C/A135C au-dessous ou au-dessus du téléviseur.

Remarque : Pour obtenir de meilleures performances d'écoute, veuillez aligner l'enceinte centrale vers la position du niveau de la tête.

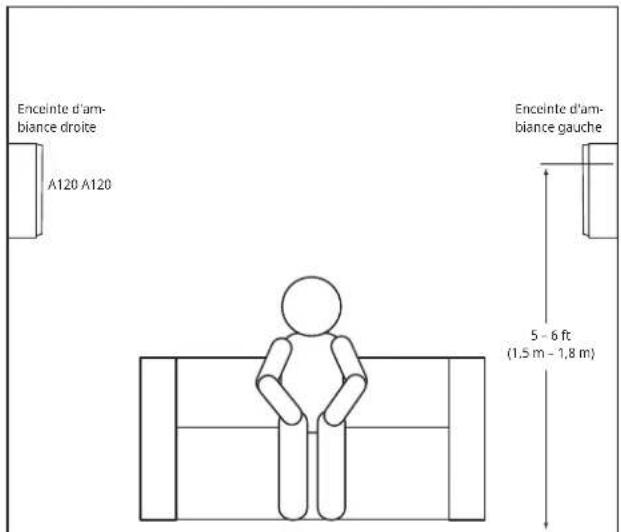

STAGE A120 - CANAUX surround (systèmes à 5.1 CANAUX)

Si ces enceintes sont utilisées en tant qu'enceintes d'ambiance d'un système 5.1 canaux, placez-les légèrement derrière la position d'écoute, face à face. Dans l'idéal, elles doivent être 1,5 m à 1,8 m (5 - 6 pieds) au-dessus du sol. Elles peuvent aussi être sur un mur derrière la position d'écoute, orientées vers l'avant. Les enceintes d'ambiance ne doivent pas se distinguer spécifiquement pendant l'écoute. Essayez plusieurs positions jusqu'à ce que vous entendiez un son diffus et ambiant accompagnant les sons que vous entendez des enceintes avant gauche, avant droite et centrale.

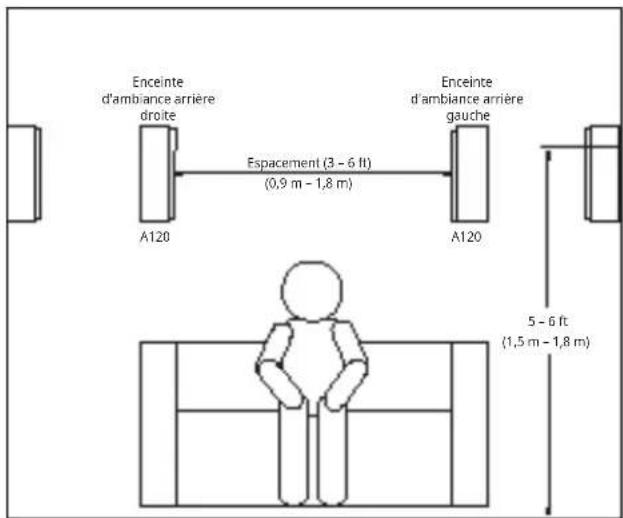

STAGE A120 - CANAUX surround (systèmes à 7.1 CANAUX)

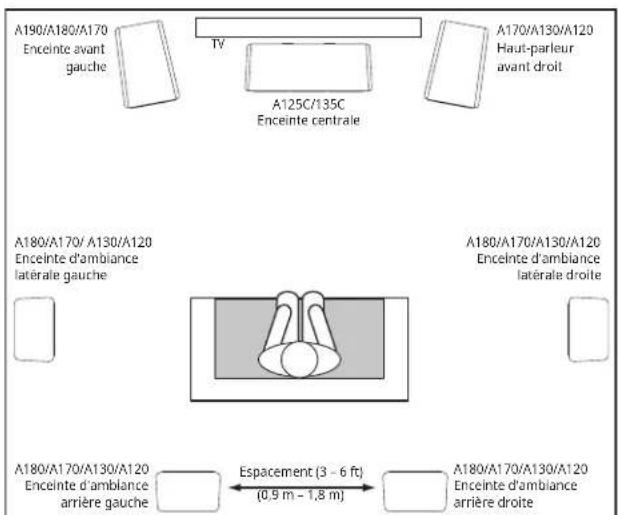

Si vous utilisez ces enceintes comme enceintes d'ambiance d'un système 7.1 canaux, placez les enceintes d'ambiance latérales directement sur les côtés de la position d'écoute, au moins 1,5 m à 1,8 m (5 - 6 pieds) au-dessus du sol.

Branchements

ATTENTION : veillez à ce que tous les appareils électriques du système soient éteints (et de préférence débranchés de leurs prises secteurs) avant de faire des branchements.

Les enceintes et les amplificateurs ont des bornes de liaison positives et négatives (+ et -) correspondantes. Toutes les enceintes de la série Stage ont des bornes de liaison marquées + et - dans la cavité des branchements. En outre, les bornes + ont des repères rouges et les bornes - ont des repères noirs.

Pour que la polarité soit correcte, connectez chaque borne + au dos de l'amplificateur ou du récepteur à la borne + (rouge) respective de chaque enceinte. Connectez les bornes – de la même façon. N'inversez pas les polarités (c.-à-d., + sur – ou – sur +) pendant le branchement. Ceci produirait une image stéréo dégradée et réduirait les performances des graves.

IMPORTANT : Veillez à ce que les fils et les connecteurs (+) et (−) ne se touchent pas. Un contact des fils peut créer un court-circuit et endommager votre récepteur ou amplificateur.

Les connecteurs plaqués or des enceintes de la série Stage peuvent accepter divers types de connexions de fils : fil dénudé, connecteurs à broche, connecteurs à cosses et fiches bananes.

Utilisation de FILS dénudés ou de connecteurs à BROCHE :

1.2.3.

Utilisation des connecteurs à COSSES:

1.2.

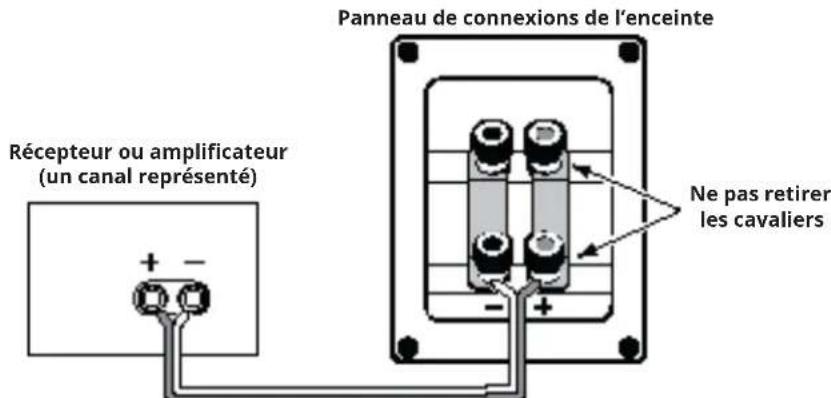

Pour brancher les enceintes au moyen d'un câble unique, connectez l'amplificateur à chaque enceinte comme représenté dans l'illustration ci-dessous.

IMPORTANT : Ne retirez pas les cavaliers métalliques entre les deux ensembles de connecteurs lors du branchement des câbles des enceintes.

Connexion à deux câbles

Tous les panneaux des connecteurs des enceintes de la série Stage ont deux jeux de connecteurs d'entrée reliés par des cavaliers métalliques. Le jeu de bornes supérieur correspond à l'ensemble de commande du haut-parleur aigu, le jeu de bornes inférieur correspond aux haut-parleurs graves. Cette disposition vous permet d'effectuer un double câblage à partir d'un seul amplificateur stéréo ou d'utiliser deux amplificateurs stéréo. Le bicâblage peut offrir des avantages de performances et plus de flexibilité dans la sélection de l'amplification de puissance par rapport à une connexion traditionnelle à câble unique.

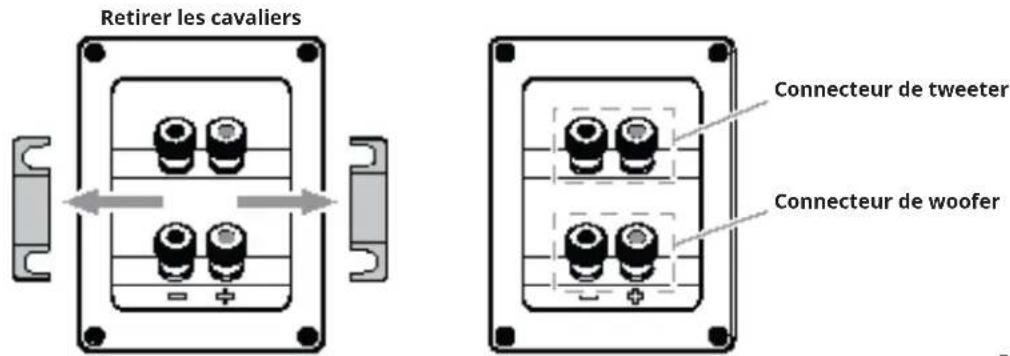

Avant d'effectuer un câblage double des enceintes, retirez les cavaliers.

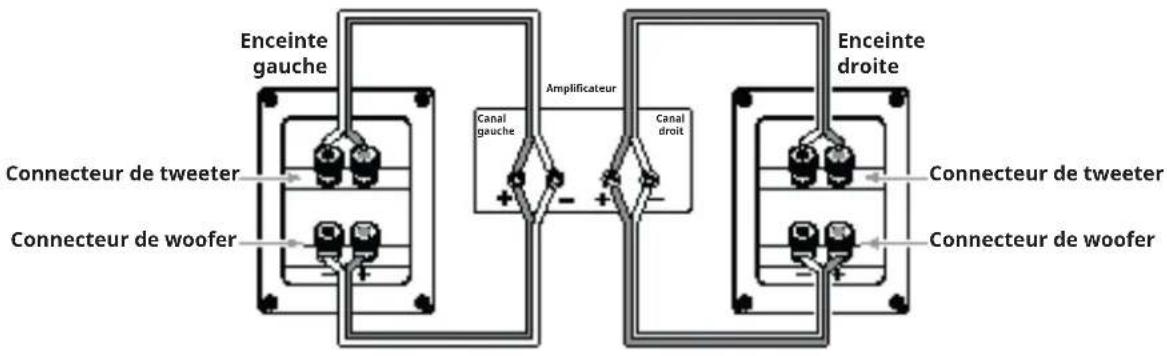

Câblage DOUBLE avec un seul amplificateur

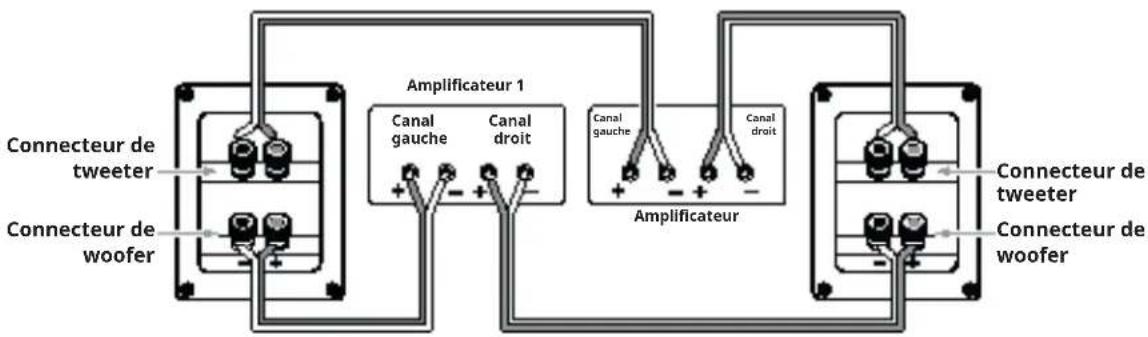

Câblage DOUBLE avec deux amplificateurs

Pour obtenir plus d'informations sur les diverses options de câbles et de branchement pour vos enceintes, contactez votre distributeur JBL local.

Entretien de vos enceintes

• Ne rien poser sur l'enceinte.
• Essuyer l'enceinte avec un chiffon propre et sec pour retirer la poussière. Un chiffon humide peut ternir la finition de l'enceinte. Ne pas utiliser de liquides volatils tels que du benzène, du diluant pour peinture ou de l'alcool sur l'enceinte.
• Ne pas pulvériser de produits chimiques près de l'enceinte.
• Pour retirer la poussière du tissu de la grille, utiliser un aspirateur réglé sur une aspiration faible.
• Ne pas laver les grilles dans l'eau, cela pourrait les décolorer ou les dépareiller.
• Si les surfaces des cônes des haut-parleurs de graves et de médiums deviennent poussiéreuses, vous pouvez les brosser avec précaution avec un pinceau de calligraphie ou de peinture doux et sec. Ne pas utiliser de chiffon humide.
• NE JAMAIS toucher le dôme du haut-parleur d'aigus et ne rien mettre contre lui.

Enceintes bibliothèque/surround 2 voies, woofer 114 mm (4,5"), tweeter aluminium 25,4 mm (1")

• Woofer basses fréquences de 114 mm (4,5") en polycellulose
• Nouveau tweeter à dôme en aluminium de 25 mm (1") et guide d'ondes High Definition Imaging (HDI)
• Puissance d'amplification recommandée : 20 - 150 W
• Réponse en fréquence : 57 Hz - 40 kHz
• Sensibilité : 85 dB
• Impédance nominale : 6 Ohms
• Fréquences de croisement : 2,1 kHz
• Type de caisson : Bass-Reflex via évent accordé vers l'arrière • Dimensions (L x P x H) : 170 x 170 x 285 mm
• Poids (unitaire) : ?? kg (?? lbs)

Enceintes bibliothèque 2 voies, tweeter aluminium, woofer 133 mm (5,25")

• Woofer basses fréquences de 133 mm (5,25") en polycellulose
• Nouveau tweeter à dôme en aluminium de 25 mm (1") et guide d'ondes High Definition Imaging (HDI)
• Puissance d'amplification recommandée : 20 - 150 W
• Réponse en fréquence : 50 Hz - 40 kHz
• Sensibilité : 86 dB
• Impédance nominale : 6 Ohms
• Fréquences de croisement : 2,1 kHz
• Type de caisson : Bass-Reflex via évent accordé vers l'arrière • Dimensions (L x P x H) : 190 x 230 x 321 mm
• Poids (unitaire) : ?? kg (?? lbs)

Enceinte centrale 2 voies, double woofer 133 mm (5,25"), tweeter aluminium 25,4 mm (1")

• Deux haut-parleurs graves basses fréquences de 133 mm (5,25") en polycellulose
• Nouveau tweeter à dôme en aluminium de 25 mm (1") et guide d'ondes High Definition Imaging (HDI)
• Puissance d'amplification recommandée : 20 - 200 W
• Réponse en fréquence : 52 Hz - 40 kHz
• Sensibilité : 88 dB • Impédance nominale : 6 Ohms
• Fréquences de croisement : 2,1 kHz
• Type de caisson : Scellé • Dimensions (L x P x H) : 469 x 220 x 190 mm
• Poids : ?? kg (?? lbs)

Enceinte centrale 2 voies, 6 woofers 76,2 mm (3"), tweeter aluminium 25,4 mm (1")

• Woofer basses fréquences de 76 mm (6 x 3") en polycellulose
• Nouveau tweeter à dôme en aluminium de 25 mm (1") et guide d'ondes High Definition Imaging (HDI)
• Puissance d'amplification recommandée : 20 - 100 W
• Réponse en fréquence : 74 Hz - 40 kHz
• Sensibilité : 88 dB
• Impédance nominale : 6 Ohms • Fréquences de croisement : 2,1 kHz
• Type de caisson : Bass-Reflex via évents accordés vers les côtés • Dimensions (L x P x H) : 745 x 166 x 104 mm
• Poids : ?? kg (?? lbs)

Enceintes colonnes 2,5 voies, double 133 mm (5,25"), tweeter aluminium 25,4 mm (1")

• 2 woofers basses fréquences de 133 mm (5,25") en polycellulose
• Nouveau tweeter à dôme en aluminium de 25 mm (1") et guide d'ondes High Definition Imaging (HDI)
• Puissance d'amplification recommandée : 20-200 W
• Réponse en fréquence : 44 Hz - 40 kHz
• Sensibilité : 89 dB
• Impédance nominale : 6 Ohms
• Fréquences de croisement : 2,1 kHz
• Type de caisson : Bass-Reflex via évent accordé vers l'arrière • Dimensions (L x P x H) : 190 x 255 x 930 mm
• Poids : ?? kg (?? lbs)

Enceintes colonnes 2,5 voies, double 165 mm (6,5"), tweeter aluminium 25,4 mm (1")

• 2 woofers basses fréquences de 165 mm (6,5") en polycellulose
• Nouveau tweeter à dôme en aluminium de 25 mm (1") et guide d'ondes High Definition Imaging (HDI)
• Puissance d'amplification recommandée : 20 - 225 W
• Réponse en fréquence : 37 Hz - 40 kHz
• Sensibilité : 89 dB
• Impédance nominale : 6 Ohms
• Fréquences de croisement : 2,1 kHz
• Type de caisson : Bass-Reflex via évent accordé vers l'arrière • Dimensions (L x P x H) : 230 x 295 x 1000 mm
• Poids : ?? kg (?? lbs)

Enceintes colonnes 2,5 voies, double 165 mm (8"), tweeter aluminium 25,4 mm (1")

• 2 woofers basses fréquences de 203 mm (8") en polycellulose
• Nouveau tweeter à dôme en aluminium de 25 mm (1") et guide d'ondes High Definition Imaging (HDI)
• Puissance d'amplification recommandée : 20 - 225 W
• Réponse en fréquence : 36 Hz - 40 kHz
• Sensibilité : 91 dB
• Impédance nominale : 6 Ohms
• Fréquences de croisement : 2,1 kHz
• Type de caisson : Bass-Reflex via évent accordé vers l'arrière • Dimensions (H x L x P) : 260 x 370 x 1070 mm
• Poids : ?? kg (?? lbs)

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

© 2017 HARMAN International Industries, Incorporated. Tous droits réservés.

Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis.
