Tipo de produto	Caixa acústica central de 2 vias
Marca	JBL
Modelo	Stage A125C
Alto-falantes graves	2 woofers de 133 mm (5,25") em policelulose
Alto-falante agudos	Tweeter de cúpula de alumínio de 25 mm (1") com guia de ondas HDI
Potência de amplificação recomendada	20 - 200 W
Resposta em frequência	52 Hz - 40 kHz
Sensibilidade	88 dB
Impedância nominal	6 Ohms
Frequência de cruzamento	2,1 kHz
Tipo de gabinete	Selado
Dimensões (L x P x A)	469 x 220 x 190 mm
Peso unitário	Aproximadamente 5,5 kg (estimativa)
Posicionamento recomendado	Acima ou abaixo do centro da televisão
Conexões	Terminais banhados a ouro aceitando fios descascados, pinos, terminais em U, plugues banana
Bi-cablagem possível	Sim, removendo as pontes metálicas
Manutenção	Limpar com um pano seco, aspirador suave para a grade, não tocar na cúpula do tweeter
Garantia	Consulte o seu revendedor JBL

Perguntas frequentes - Stage A125C JBL

Onde colocar a caixa acústica central JBL Stage A125C?

Coloque a caixa acústica diretamente acima ou abaixo do centro da sua televisão, de preferência alinhada ao nível dos seus ouvidos para uma melhor experiência auditiva.

Qual é a potência de amplificação recomendada?

A potência recomendada está entre 20 e 200 W por canal.

Como conectar a caixa acústica ao amplificador?

Use cabos de caixa acústica de qualidade. Conecte o terminal positivo (+) do amplificador ao terminal vermelho (+) da caixa, e o terminal negativo (-) ao terminal preto (-). Não remova as pontes metálicas se estiver usando um único cabo.

Posso usar bi-cablagem com esta caixa acústica?

Sim, remova as pontes metálicas para separar as conexões do tweeter e do woofer, e use dois cabos distintos de um único amplificador ou dois amplificadores.

Qual é a impedância da caixa acústica?

A impedância nominal é de 6 Ohms, compatível com a maioria dos amplificadores e receptores.

Como limpar a caixa acústica JBL Stage A125C?

Limpe o gabinete com um pano seco. Para a grade, use um aspirador com sucção baixa. Nunca use produtos líquidos ou voláteis, e não toque na cúpula do tweeter.

A caixa acústica é blindada magneticamente?

As caixas acústicas JBL Stage não são especificamente projetadas como blindadas magneticamente, mas podem ser colocadas perto de uma televisão moderna sem problemas.

Quais são as dimensões exatas?

As dimensões são 469 x 220 x 190 mm (largura x profundidade x altura).

Posso usar a caixa acústica como caixa surround?

Não, a Stage A125C é projetada apenas como caixa central. Para canais surround, use modelos como a Stage A120.

O que fazer se não houver som?

Verifique a polaridade das conexões (+/-), certifique-se de que os cabos não se tocam e que o amplificador está configurado corretamente. Teste com outra fonte.

MANUAL DE UTILIZADOR Stage A125C JBL

Há mais de 68 anos, os engenheiros da JBL® participam de todos os aspectos da gravação e reprodução de música e cinema, desde apresentações ao vivo a gravações para ouvir em casa, no carro ou no escritório.

Temos certeza de que o sistema JBL que você escolheu proporcionará toda a sonoridade você deseja e que, quando comprar mais equipamentos de som, você tornará a escolher produtos JBL.

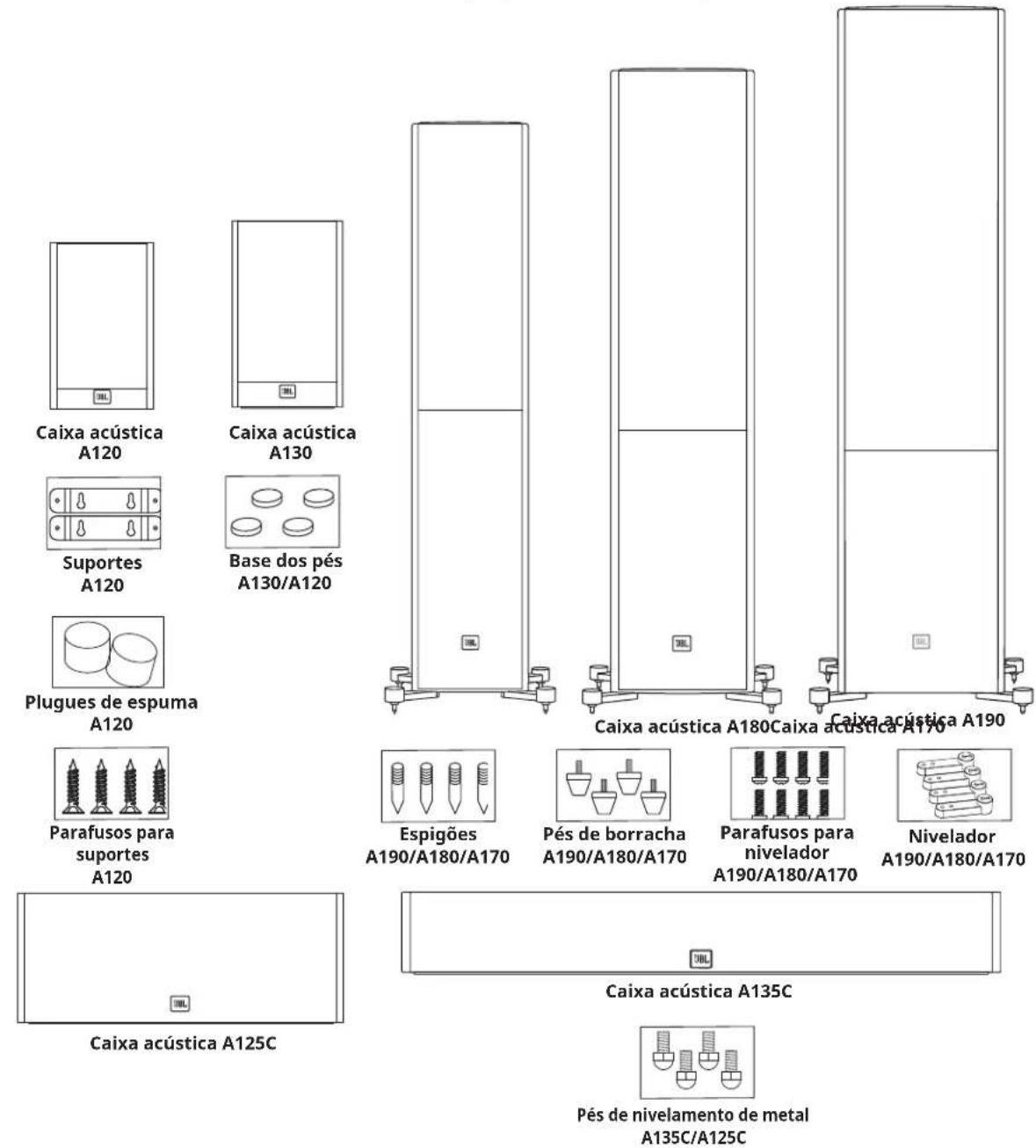

ITENS INCLUÍDOS

Cada caixa contém uma ou duas caixas acústicas, dependendo do modelo, conforme indicado abaixo.

Observação: Fixar pés niveladores com espigões ou pés de borracha.

PTBR

POSICIONAMENTO

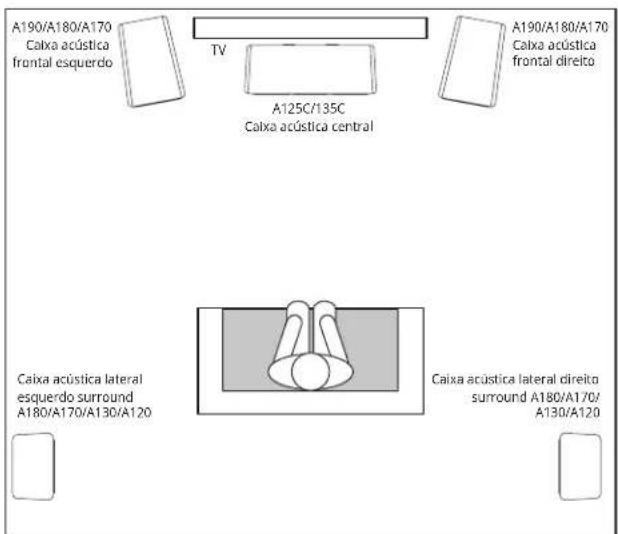

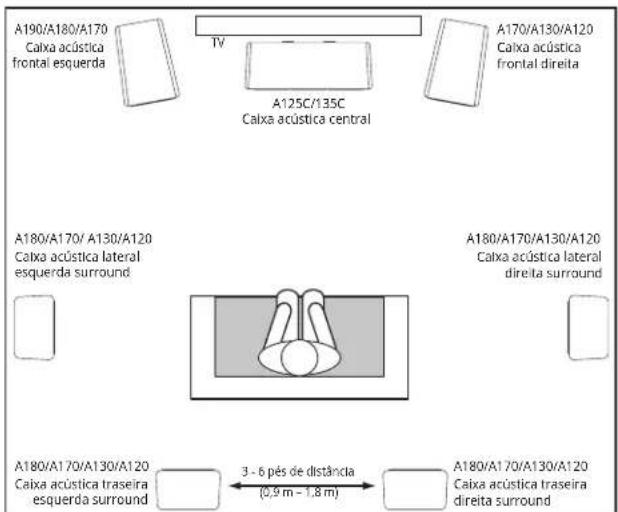

STAGE A190/A180/A170 - CANAIS ESQUERDO E DIREITO

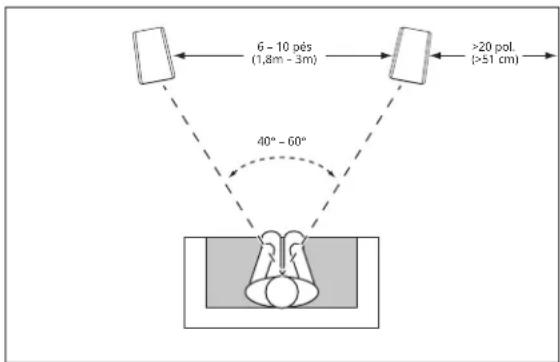

Para melhores resultados, coloque os caixa acústica separados entre 6 a 10 pés (1,8 m - 3 m). Colocar os caixas acústicas na posição de audição pode melhorar a imagem estéreo. Os caixa acústica produzirão um palco sonoro estéreo mais preciso quando o ângulo entre o ouvinte e os caixa acústica estiver entre 40 e 60 graus.

Use os espições para carpete incluídos para obter estabilidade e desempenho melhorado se você estiver colocando seus altifalantes Stage A190/A180/A170 em um tapete grosso ou carpete com pelo. Os espições para carpete podem ser aparafusados manualmente nos pés niveladores fornecidos.

AVISO: As caixas acústicas de chão (torre) têm um centro de gravidade elevado e podem tornar-se instáveis e tombarem durante terremotos ou se forem abanados, inclinados ou posicionados incorretamente. Considere ancorar essas caixas acústicas na parede atrás deles, usando os procedimentos e hardware costumeiros para ancorar as estantes e as unidades de parede. Você é responsável pela instalação adequada e seleção adequada de hardware.

Geralmente, a saída de graves aumentará à medida que a caixa acústica é movida mais perto de uma parede ou canto.

Para obter o melhor desempenho, recomendamos que você coloque as caixas acústicas a, pelo menos, 20 polegadas (51 cm) das paredes laterais e traseiras.

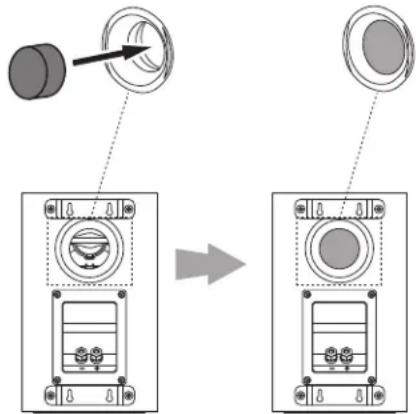

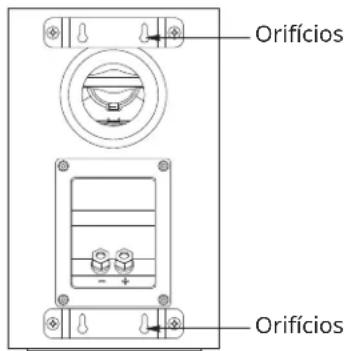

PLUGUE DE ESPUMA

Existem dois modos de operação para o A120, caixa acústica para estante e caixa acústica para parede. No modo para estante, o A120 é o sistema portado (porta na parte traseira) e no modo para parede, o A120 é um sistema semi-selado que requer um plugue de espuma no interior da porta.

Nós criamos as caixas acústicas Stage A120 para montar diretamente em uma parede. Cada caixa acústica tem quatro pontos de fechamento na parte traseira e exigirá quatro parafusos de madeira de 4,0x38 mm presos a um parafuso de parede. Se um parafuso de parede não estiver disponível, instale uma âncora apropriada para um parafuso de 4,0x38 mm.

OBSERVAÇÃO: Você é responsável pela seleção correta e uso de hardware de montagem (disponível através de lojas de hardware) que assegurará a boa e segura montagem na parede das caixas acústicas. Não são fornecidos os parafusos de madeira de 4,0x38 mm.

1) Usando os suportes de parede incluídos, marque as posições na parede onde você gostaria de colocar os parafusos de montagem.
2) Prenda quatro parafusos de madeira de 4,0x38 mm na parede usando as marcas da Etapa 1 como seu guia. Deixe um espaço de 1/16" (1,59 mm) entre a parede e a cabeça do parafuso. Se um parafuso de parede não estiver disponível, use uma âncora apropriada.
3) Coloque caixa acústica na parede alinhando os orifícios na parte traseira do caixa acústica para os cabeçotes na parede. Uma vez posicionado corretamente, o caixa acústica deve deslizar ligeiramente e fi car seguro.

STAGE A125C/135C

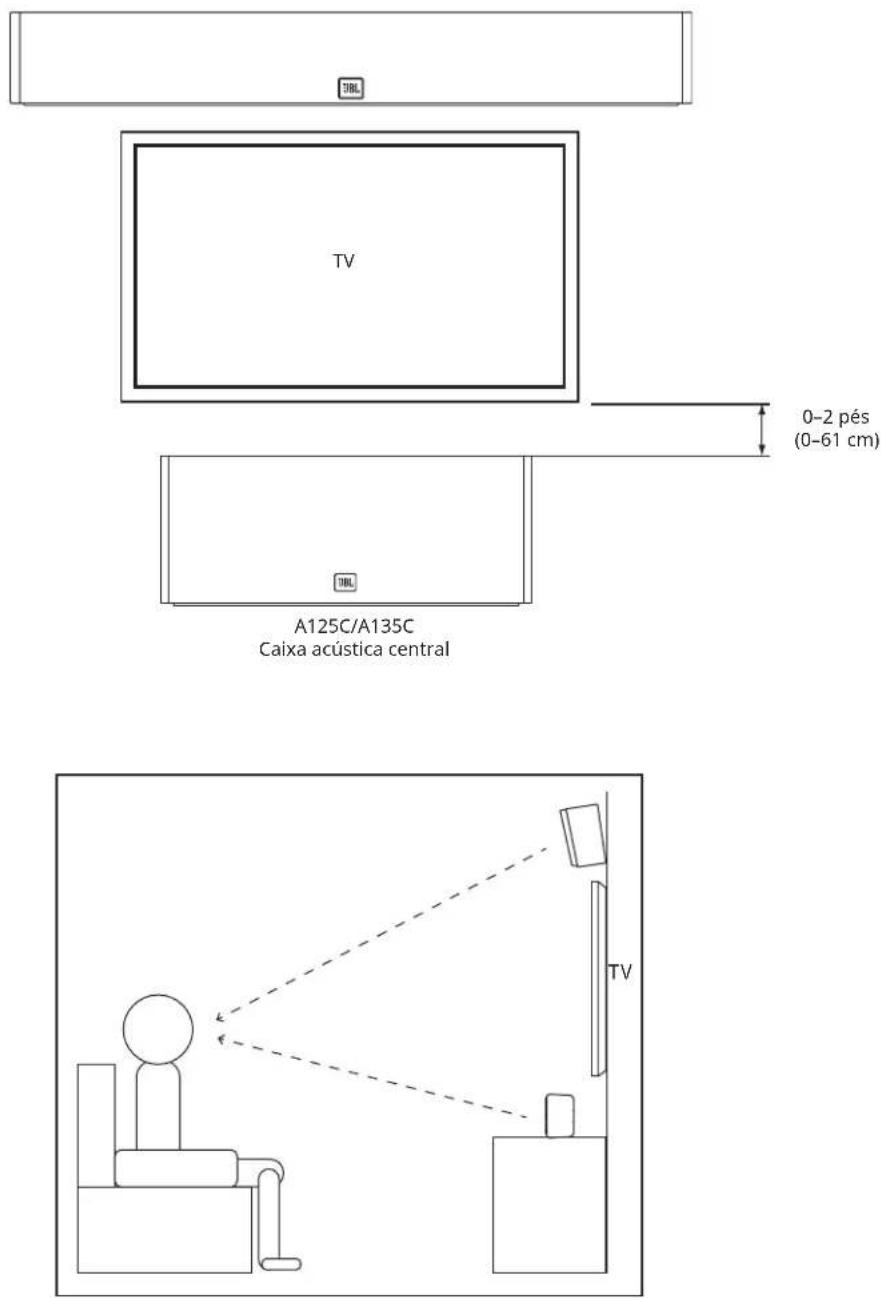

Você deve colocar a caixa acústica central diretamente acima ou abaixo do centro da tela de sua TV.

Observação: Você pode colocar A125C/A135C debaixo ou por cima da TV.

Observação: Para um melhor desempenho de áudio, alinhe a caixa acústica central com a posição ao nível da cabeça.

Quando você usar estas caixas acústicas como caixas acústicas surround em um sistema de canais 5.1, coloque-os ligeiramente atrás da posição de audição, de frente um para o outro. Idealmente, devem estar 5 - 6 pés (1,5 m - 1,8 m) acima do solo. Uma localização alternativa seria em uma parede atrás da posição de audição, voltada para a frente. As caixas acústicas surround não devem chamar a atenção para si mesmos enquanto estão tocando. Experimente com seu posicionamento até ouvir um som ambiente difuso que acompanhe os sons que você ouve dos caixa acústica frontais esquerdo, direito e central.

STAGE A120 - CANAIS SURROUND (SISTEMAS DE CANAIS 7.1)

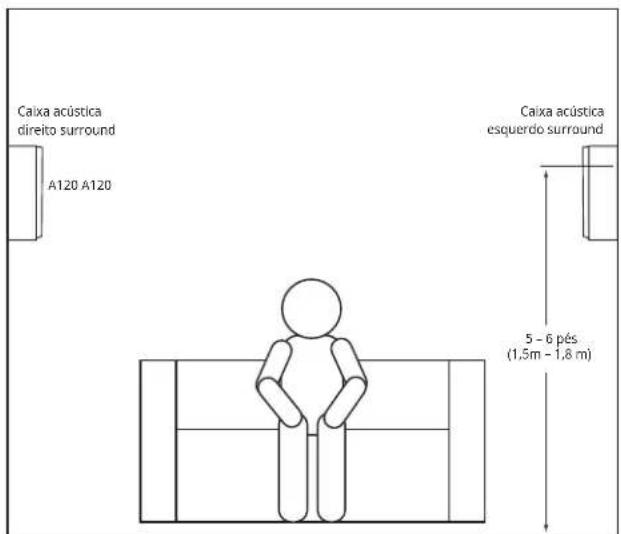

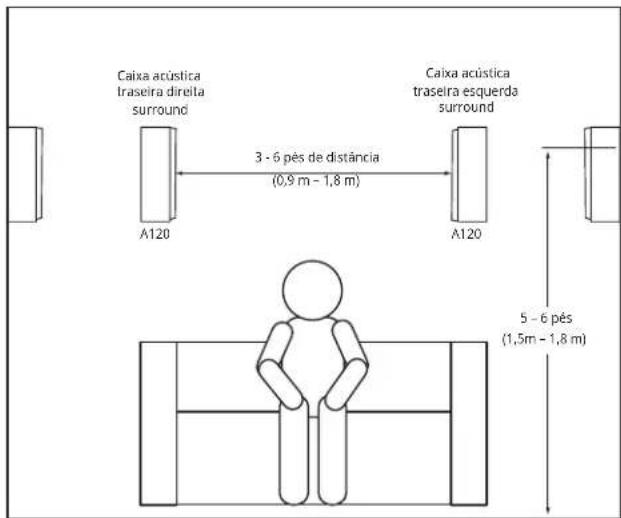

Quando você usar estas caixas acústicas como caixas acústicas surround em um sistema de canais 7.1, coloque as caixas acústicas laterais surround diretamente nas laterais da posição de audição a, pelo menos, 5 – 6 pés (1,5 m – 1,8 m) acima do solo.

CONEXÕES

AVISO: Antes de fazer qualquer conexão, verifique se todos os componentes elétricos do sistema estão na desligados, preferivelmente, desconectados da rede elétrica.

As caixas acústicas e amplificadores possuem terminais de conexão positivos e negativos (+" e "-") correspondentes. As caixas acústicas da série All Stage possuem terminais de conexão marcados com +" e "-" no conjunto do copo do terminal. Além disso, os terminais "+" possuem marcas vermelhas, enquanto os terminais "-" possuem marcas pretas.

Para garantir uma polaridade adequada, conecte cada terminal "+" na parte traseira do amplificador ou receptor ao respetivo terminal "+" (vermelho) em cada caixa acústica. Conecte os terminais "-" de forma semelhante. Não inverta polaridades (p. ex., "+" para "-" ou "-" para "+" quando efetuar conexões. Tal prejudicará a imagem estéreo e o desempenho de graves.

IMPORTANTE: Não permita que os fios ou conectores (+) e (-) toquem um no outro ou no terminal oposto. Se os fios se tocarem, isso pode causar curto-circuito e danificar o aparelho de som ou o amplificador.

Os conectores das caixas acústicas folheados a ouro da série Stage podem aceitar uma variedade de tipos de conectores de fio: fio nu, conectores de pino, conectores de forquilha e conectores de banana.

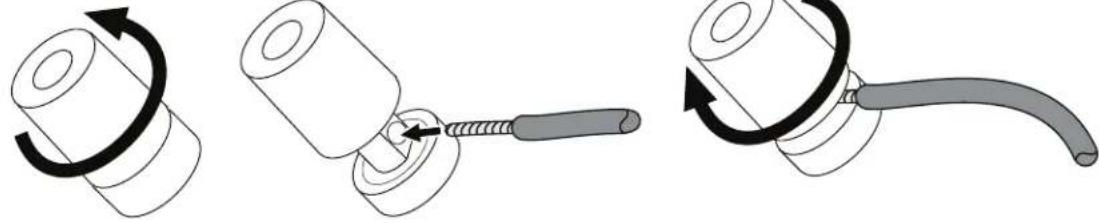

USANDO FIO NU OU CONECTORES DE PINO:

1.2.3.

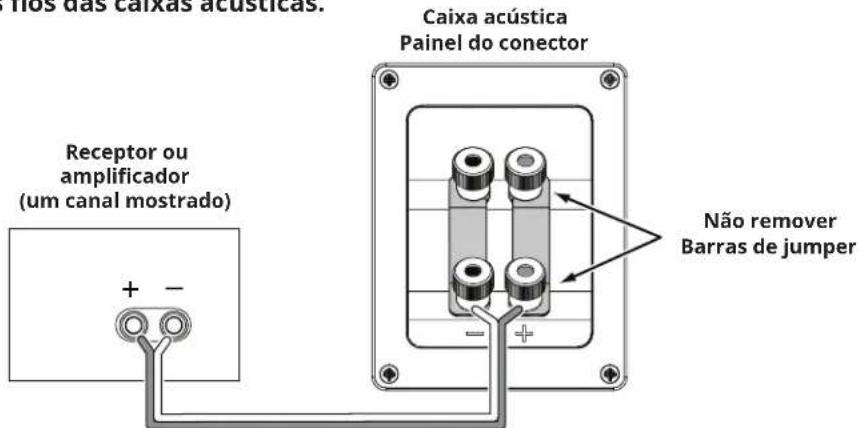

Para conectar as caixas acústicas usando um único fio, conecte o amplificador a cada caixa acústica conforme exibido na ilustração abaixo.

IMPORTANTE: Não remova as barras de jumper metálicas entre os dois conjuntos de conectores quando conectando os fios das caixas acústicas.

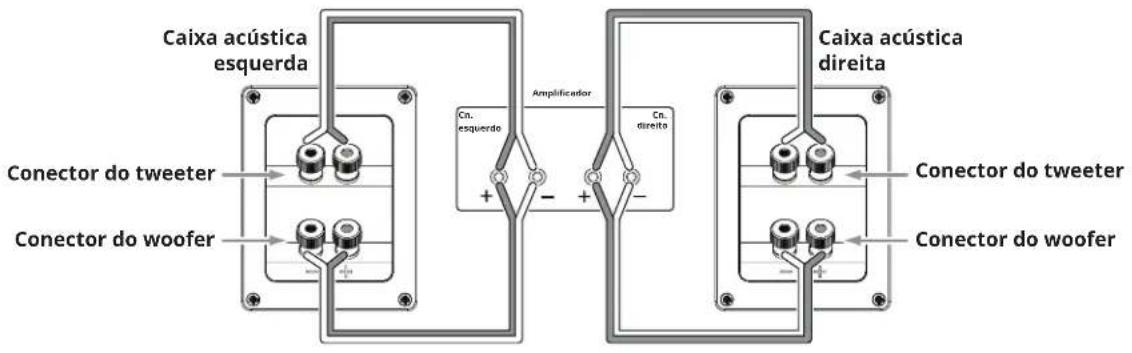

CONEXÃO DE DOIS FIOS

Os painéis do conector da caixa acústica da série All Stage possuem dois conjuntos de conectores de entrada que são unidos por barras de jumper metálicas. O conjunto superior de conectores é para o conjunto da unidade de tweeters e o conjunto inferior de conectores é para o(s) woofer(s). Este arranjo permite que você conecte dois fios às caixas acústicas usando um único amplificador estéreo ou usando dois amplificadores estéreo. A fiação dupla pode oferecer vantagens de desempenho e mais flexibilidade na seleção do amplificador de potência em relação a uma conexão convencional de um único fio.

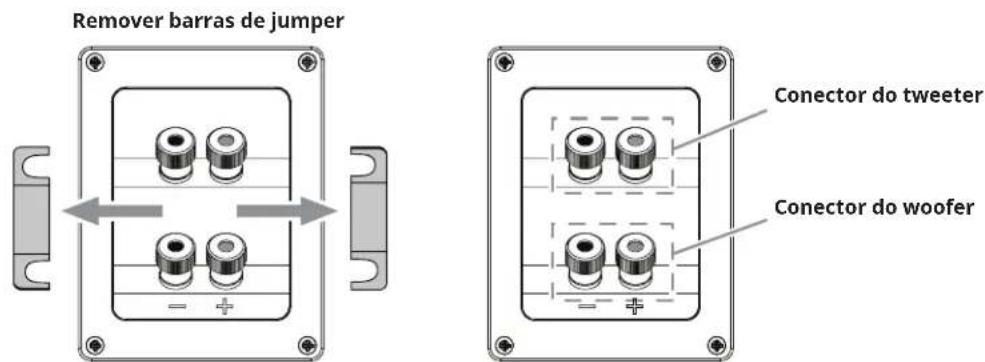

Antes da fiação dupla das caixas acústicas, remova as barras de jumper.

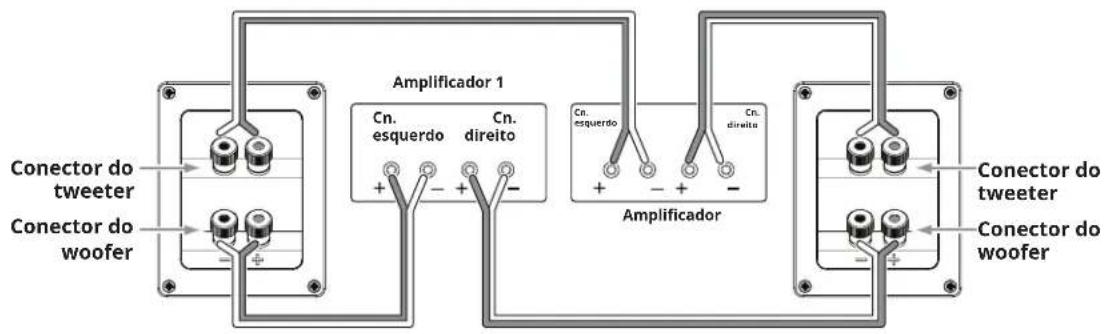

FIAÇÃO DUPLA DE AMPLIFICADOR ÚNICO

FIAÇÃO DUPLA DE AMPLIFICADOR DUPLO

Para obter mais informações sobre várias opções de conexões e caixas acústicas, entre em contato com o revendedor JBL local.

CUIDADOS COM AS SUAS CAIXAS ACÚSTICAS

• Não coloque objetos na parte superior da caixa acústica.
• Limpe o gabinete com um pano limpo e seco para remover a poeira. Os panos úmidos podem acabar com o revestimento do gabinete. Não use líquidos voláteis ou solventes, como benzeno, diluente de tinta ou álcool no gabinete.
• Não pulverize produtos químicos perto do gabinete.
• Para remover o pó do tecido da grelha, use um aspirador de pó de baixa sucção.
• Não lave as grelhas em água, pois podem desbotar ou torná-las desiguais.
• Se os cones do woofer ficarem empoeirados, pode limpá-los cuidadosamente com uma escova de pêlos macia e seca ou com um pincel. Não use um pano úmido.
  • NUNCA toque na cúpula do tweeter ou coloque qualquer coisa contra ela.

Especificação técnica

STAGE A120

Caixa acústica bidirecional para estante com woofer de 4,5 pol., tweeter em alumínio de 1 pol.

• Woofer de baixa frequência de policelulose de 4,5 pol. (114 mm)
• Novo falante com domo em alumínio de 1 pol. (25 mm) com guia de onda High Definition Imaging (HDI)
• Potência recomendada para o amplificador: 20 - 150 W
• Resposta de frequência: 57 Hz - 40 kHz
• Sensibilidade: 85 dB
• Impedância nominal: 6 Ohms
• Frequências de crossover: 2,1 kHz
• Tipo de gabinete: Refletor de graves via porta sincronizada de afinação traseira
• Dimensões (L x P x A): 170 x 170 x 285 mm
• Peso (cada): ?? lbs (?? kg)

STAGE A130

Caixa acústica bidirecional para estante em alumínio de 1 pol. com woofer de 5,25 pol

• Woofer de baixa frequência de policelulose de 5,25 pol. (133 mm)
• Novo falante com domo em alumínio de 1 pol. (25 mm) com guia de onda High Definition Imaging (HDI)
• Potência recomendada para o amplificador: 20 - 150 W
• Resposta de frequência: 50 Hz - 40 kHz
• Sensibilidade: 86 dB
• Impedância nominal: 6 Ohms
• Frequências de crossover: 2,1 kHz
• Tipo de gabinete: Refletor de graves via porta sincronizada de afinação traseira
• Dimensões (L x P x A): 190 x 230 x 321 mm
• Peso (cada): ?? lbs (?? kg)

STAGE A125C

Caixa acústica central bidirecional para estante com woofer duplo de 5,25 pol., tweeter em alumínio de 1 pol.

• Woofer duplo de baixa frequência de policelulose de 5,25 pol. (133 mm)
• Novo falante com domo em alumínio de 1 pol. (25 mm) com guia de onda High Definition Imaging (HDI)
• Potência recomendada para o amplificador: 20 - 200 W
• Resposta de frequência: 52 Hz - 40 kHz
• Sensibilidade: 88 dB
• Impedância nominal: 6 Ohms
• Frequências de crossover: 2,1 kHz
• Tipo de gabinete: Selado
• Dimensões (L x P x A): 469 x 220 x 190 mm
• Peso: ?? lbs (?? kg)

STAGE A135C

Caixa acústica central bidirecional para estante com 6 x woofer de 3 pol., tweeter em alumínio de 1 pol.

• 6 x woofer de baixa frequência de policelulose de 3 pol. (76 mm)
• Novo falante com domo em alumínio de 1 pol. (25 mm) com guia de onda High Definition Imaging (HDI)
• Potência recomendada para o amplificador: 20 - 100W
• Resposta de frequência: 74 Hz - 40 kHz
• Sensibilidade: 88 dB
• Impedância nominal: 6 Ohms
• Frequências de crossover: 2,1 kHz
• Tipo de gabinete: Refletor de graves via porta sincronizada de afinação lateral
• Dimensões (L x P x A): 745 x 166 x 104 mm
• Peso: ?? lbs (?? kg)

STAGE A170

Caixa acústica torre de chão de 2,5 direções, duplo com 5,25 pol., tweeter em alumínio de 1 pol.

• 2 x woofer de baixa frequência de policelulose de 5,25 pol. (133 mm)
• Novo falante com domo em alumínio de 1 pol. (25 mm) com guia de onda High Definition Imaging (HDI)
• Potência recomendada para o amplificador: 20-200 W
• Resposta de frequência: 44Hz - 40 kHz
• Sensibilidade: 89 dB
• Impedância nominal: 6 Ohms
• Frequências de crossover: 2,1 kHz
• Tipo de gabinete: Refletor de graves via porta sincronizada de afinação traseira
• Dimensões (L x P x A): 190 x 255 x 930 mm
• Peso: ?? lbs (?? kg)

STAGE A180

Caixa acústica torre de chão de 2,5 direções, duplo com 6,5 pol., tweeter em alumínio de 1 pol.

• 2 x woofer de baixa frequência de policelulose de 6,5 pol. (165 mm)
• Novo falante com domo em alumínio de 1 pol. (25 mm) com guia de onda High Definition Imaging (HDI)
• Potência recomendada para o amplificador: 20 - 225 W
• Resposta de frequência: 37 Hz - 40 kHz
• Sensibilidade: 89 dB
• Impedância nominal: 6 Ohms
• Frequências de crossover: 2,1 kHz
• Tipo de gabinete: Refletor de graves via porta sincronizada de afinação traseira
• Dimensões (L x P x A): 230 x 295 x 1000 mm
• Peso: ?? lbs (?? kg)

STAGE A190

Caixa acústica torre de chão de 2,5 direções, duplo com 8 pol., tweeter em alumínio de 1 pol.

• 2 x woofer de baixa frequência de policelulose de 8 pol. (203 mm)
• Novo falante com domo em alumínio de 1 pol. (25 mm) com guia de onda High Definition Imaging (HDI)
• Potência recomendada para o amplificador: 20 - 225 W
• Resposta de frequência: 36Hz - 40 kHz
• Sensibilidade: 91 dB
• Impedância nominal: 6 Ohms
• Frequências de crossover: 2,1 kHz
• Tipo de gabinete: Refletor de graves via porta sincronizada de afinação traseira
• Dimensões (L x P x A): 260 x 370 x 1070 mm
• Peso: ?? lbs (?? kg)
