PANDUAN PENGGUNA Stage A125C JBL

Selama lebih dari 68 tahun, para insinyur JBL® telah berperan dalam setiap aspek musik, perekaman fi Im, dan reproduksi pertunjukan langsung hingga rekaman yang Anda putar dalam perjalanan dan di rumah, mobil, atau kantor.

Kami yakin bahwa sistem JBL yang Anda gunakan akan memberikan kenikmatan di setiap lantunan nada yang Anda harapkan – dan yang Anda pikirkan saat membeli perlengkapan audio tambahan, sekali lagi Anda akan memilih produk JBL.

ISI KOTAK

Setiap kotak berisi satu atau dua speaker seperti dinyatakan di bawah, tergantung modelnya.

Speaker A120

Speaker A130

Braket A120

Bantalan Kaki A130/A120

Busa Penyumbat A120

Sekrup Braket A120

Catatan: Memasang kaki lunjuran dengan pasak atau kaki karet.

ID

PENEMPATAN

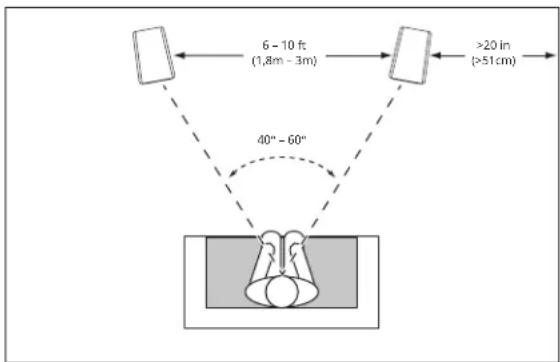

STAGE A190/A180/A170 - SALURAN KIRI DAN KANAN

Untuk hasil terbaik, letakkan speaker dalam jarak 6 – 10 kaki (1,8m – 3m). Mengarahkan speaker ke posisi mendengar dapat meningkatkan kesan stereonya. Speaker akan menghasilkan suara stereo paling akurat apabila sudut antara pendengar dan speaker berada pada kisaran 40 hingga 60 derajat.

Gunakan pasak karpet yang sudah disertakan untuk kestabilan dan performa yang lebih baik jika Anda meletakkan speaker Stage A190/A180/A170 di atas karpet tebal atau empuk. Pasak karpet dapat disekrupkan secara manual ke kaki lunjuran yang sudah disediakan.

PERHATIAN: Loudspeaker lantai (tower) memiliki pusat gravitasi yang tinggi dan dapat menjadi tidak stabil dan ambruk ketika ada gempa bumi atau ketika digoyang, disinggung, atau diletakkan secara tidak benar. Ada baiknya tambatkan speaker ini ke dinding di belakangnya, menggunakan prosedur dan peralatan yang lazim digunakan untuk menambatkan unit rak buku dan unit dinding. Anda bertanggung jawab memasang dan memilih perangkat keras dengan benar.

Secara umum, output bas akan meningkat seiring didekatkannya speaker ke dinding atau sudut.

Untuk performa terbaik, sebaiknya letakkan speaker dalam jarak sekurang-kurangnya 20 inci (51cm) dari dinding samping dan belakang.

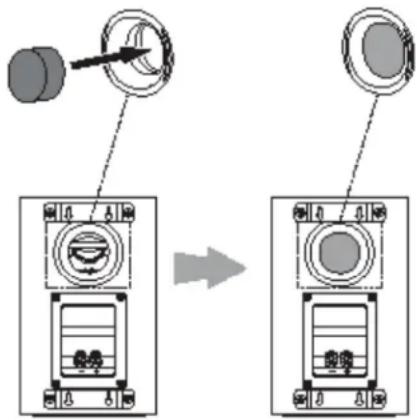

BUSA PENYUMBAT

Tipe A120 dapat dioperasikan dalam dua mode, yakni Loudspeaker Rak Buku dan Loudspeaker Dinding. Dalam mode Rak Buku, A120 merupakan sistem yang berlubang (lubangnya di belakang), sementara dalam mode Dinding, A120 merupakan sistem semi-tertutup yang memerlukan pemasangan busa penyumbat di dalam lubang.

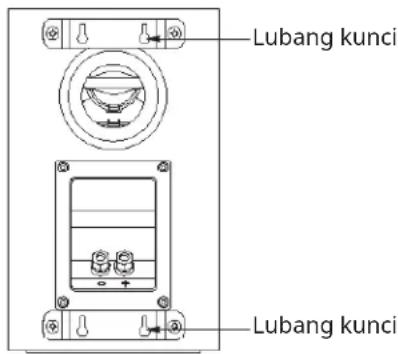

Kami telah merancang speaker Stage A120 agar dapat dipasang langsung di dinding. Tiap speaker dilengkapi empat lubang kunci di bagian belakang dan memerlukan empat sekrup kayu 4,0x38mm yang dikencangkan ke plang dinding. Jika tidak ada plang dinding, pasang tambatan yang cocok untuk sekrup 4,0x38mm.

CATATAN: Anda bertanggung jawab memilih dan menggunakan perangkat pemasangan yang benar (dapat dibeli di toko perkakas) sehingga speaker dipastikan terpasang di dinding dengan benar dan aman. Sekrup kayu 4,0x38mm tidak disertakan.

1) Menggunakan braket dinding yang disertakan, tandai posisi-posisi sekrup di dinding.
2) Kencangkan keempat sekrup kayu 4,0x38mm ke dinding menggunakan tanda yang sudah dibuat di Langkah 1. Sisakan jarak sebesar 1/16" (1,59mm) antara dinding dan kepala sekrup. Jika plang dinding tidak ada, gunakan tambatan yang sesuai.
3) Letakkan speaker di dinding dengan menyejajarkan lubang kunci yang ada di belakang speaker dengan kepala sekrup yang ada di dinding. Jika posisinya sudah benar, speaker seharusnya dapat bergeser sedikit ke bawah kemudian mengunci/tidak goyah.

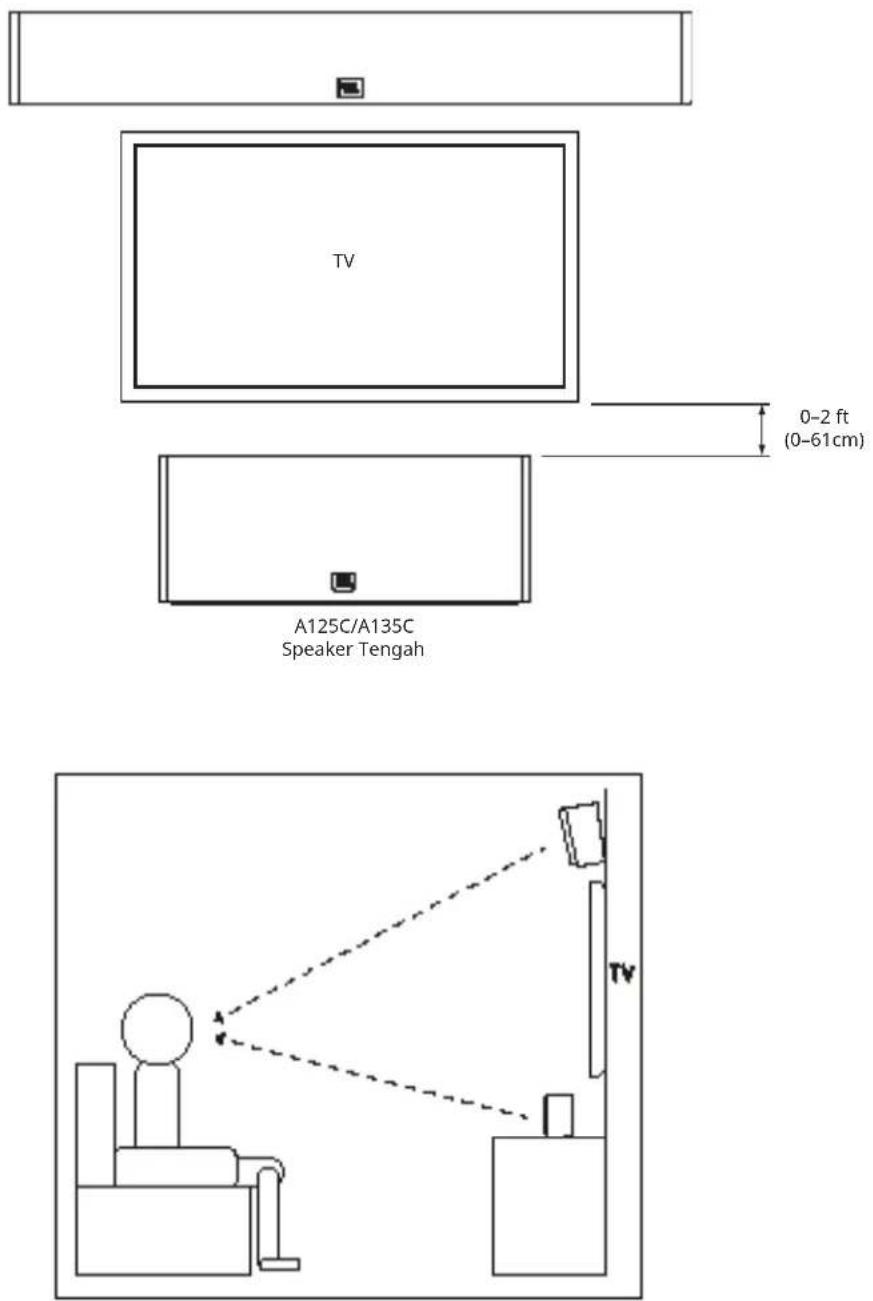

STAGE A125C/135C

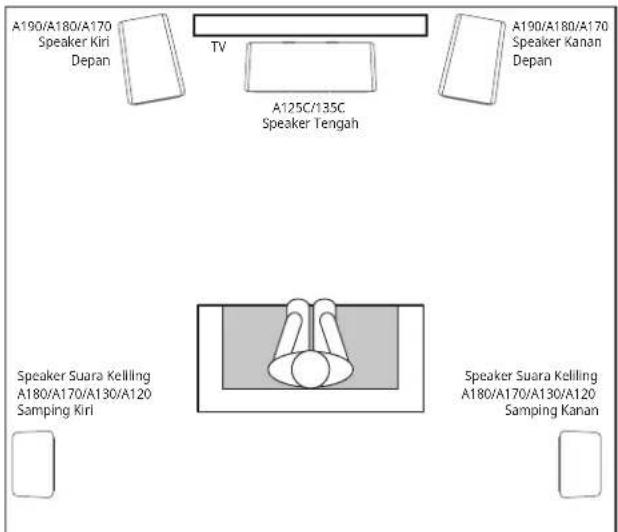

Anda harus meletakkan speaker tengah tepat di atas atau di bawah tengah-tengah layar TV Anda.

Catatan: Anda dapat meletakkan A125C/A135C di bawah atau di atas TV.

Catatan: Untuk performa audio yang lebih baik, sejajarkan speaker tengah dengan ketinggian kepala Anda.

ID

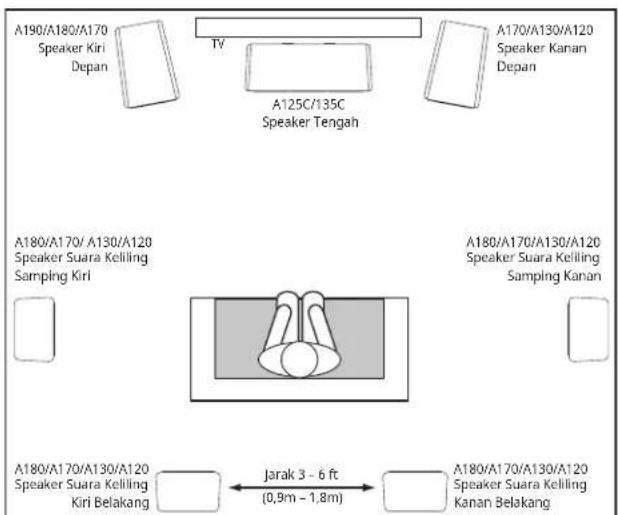

STAGE A120 - SALURAN SUARA KELILING (SISTEM 5.1-SALURAN)

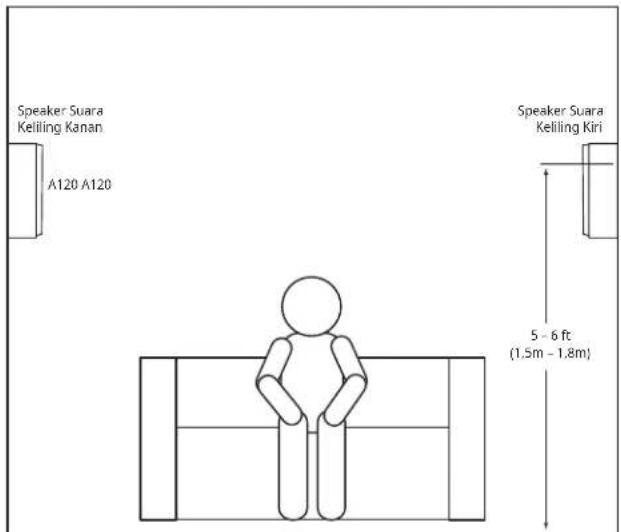

Ketika Anda menggunakan speaker ini sebagai speaker saluran suara keliling dalam sistem 5.1-saluran, letakkan sedikit di belakang posisi mendengar, berhadapan satu sama lain. Idealnya, speaker harus berada 5 – 6 kaki (1,5m – 1,8m) di atas lantai. Lokasi alternatifnya adalah di dinding belakang posisi mendengar, menghadap ke depan. Speaker suara keliling tidak boleh terdengar ganjil sewaktu bekerja. Coba-cobalah penempatannya sampai terdengar suara lingkungan yang menyebar rata, menyertai suara yang terdengar dari speaker kiri depan, kanan depan, dan tengah.

STAGE A120 - SALURAN SUARA KELILING (SISTEM 7.1-SALURAN)

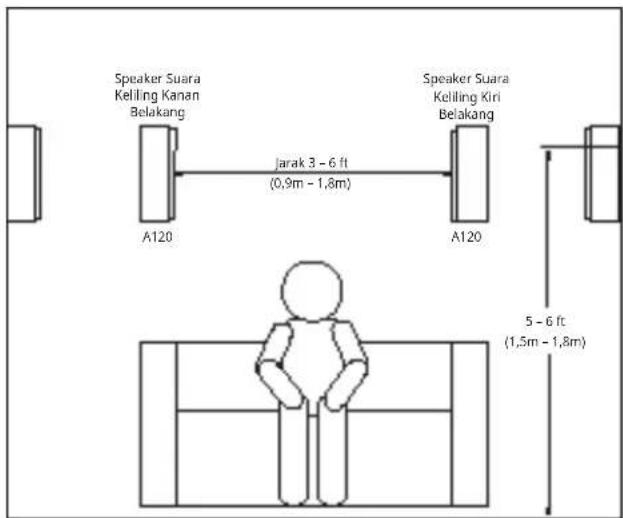

Ketika Anda menggunakan speaker ini sebagai speaker saluran suara keliling dalam sistem 7.1-saluran, letakkan speaker suara-keliling samping tepat di samping posisi mendengar, sekurang-kurangnya 5 - 6 kaki (1,5m - 1,8m) di atas lantai.

SAMBUNGAN

PERHATIAN: Pastikan bahwa semua komponen listrik sistem telah dimatikan (OFF) (dan lebih baik lagi dicabut dari stopkontak AC-nya) sebelum membuat sambungan apa pun.

Speaker dan amplifier memiliki terminal positif dan negatif (+" dan "-"). Semua speaker seri Stage memiliki terminal sambungan yang bertanda "+" dan "-" pada unit terminal-cup. Terminal "+" memiliki tanda berwarna merah, sementara terminal "-" memiliki tanda berwarna hitam.

Untuk memastikan kutubnya benar, hubungkan tiap terminal "+" yang ada di belakang amplifier atau penerima ke terminal "+" (merah) pada tiap speaker. Hubungkan terminal "-" dengan cara sama pula. Jangan membalik kutub (misalnya, "+" ke "-" atau "-" ke "+" ketika membuat sambungan. Hal ini akan menghasilkan kesan suara stereo yang buruk dan mengurangi performa bas.

PENTING: Pastikan bahwa kabel atau konektor (+) dan (-) tidak saling bersentuhan atau menyentuh terminal lainnya. Kabel yang bersentuhan bisa menyebabkan arus pendek yang bisa merusak penerima atau amplifier Anda.

Konektor speaker berpelat emas pada speaker seri Stage dapat digunakan untuk berbagai jenis konektor kabel: kabel kupas, konektor pin, konektor capit, dan konektor banana.

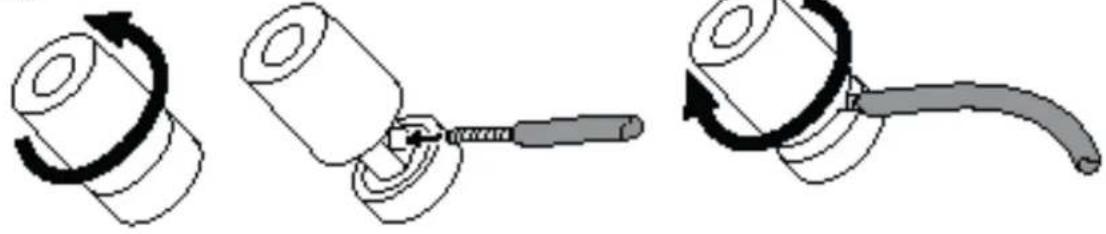

MENGGUNAKAN KABEL KUPAS ATAU KONEKTOR PIN:

1.2.3.

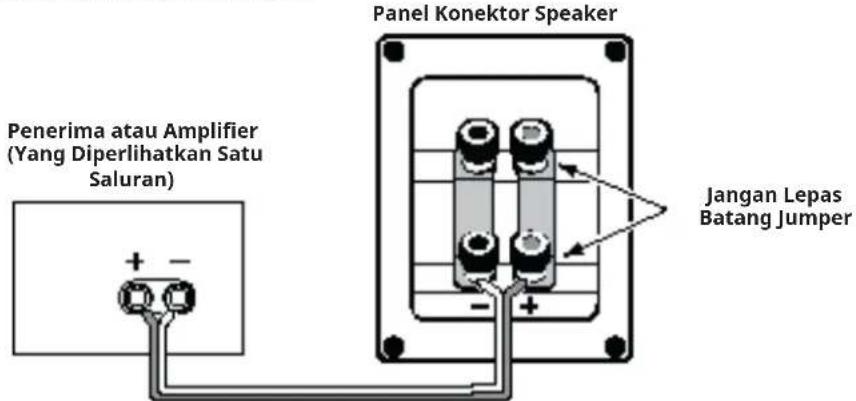

Untuk menghubungkan speaker menggunakan satu kabel, hubungkan amplifier ke tiap speaker seperti ditunjukkan dalam gambar berikut.

PENTING: Jangan lepas batang jumper logam yang ada di antara dua set konektor sewaktu menghubungkan kabel-kabel speaker.

SAMBUNGAN DUA KABEL

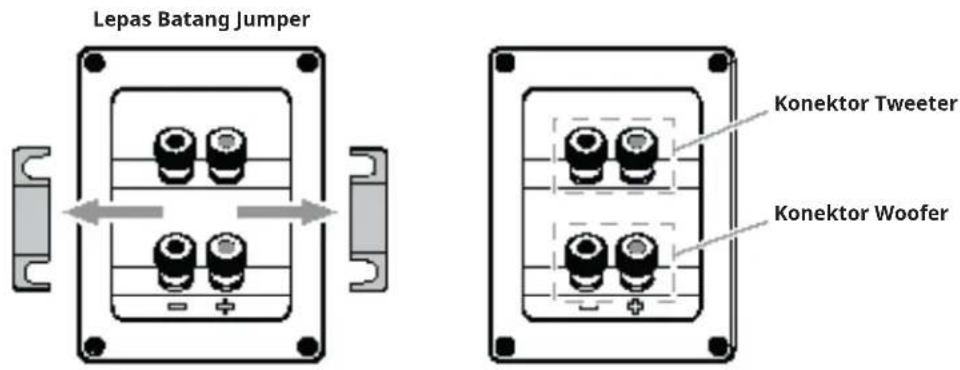

Semua panel konektor speaker seri Stage memiliki dua set konektor input yang disatukan oleh batang jumper logam. Set konektor yang atas adalah untuk unit driver tweeter, sementara set konektor yang bawah adalah untuk woofer. Susunan ini memungkinkan Anda menyambungkan speaker dengan metode dua kabel, menggunakan satu atau dua amplifier stereo. Sambungan dua kabel menawarkan kelebihan dari segi performa dan fleksibilitas pilihan power-amplifier dibanding sambungan satu kabel biasa.

Sebelum menyambungkan speaker dengan metode dua kabel, lepaskan batang jumper.

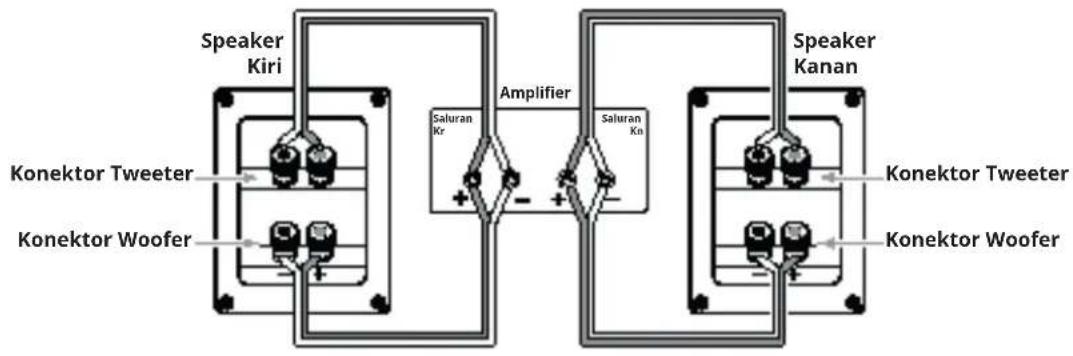

SAMBUNGAN DUA KABEL SATU AMPLIFIER

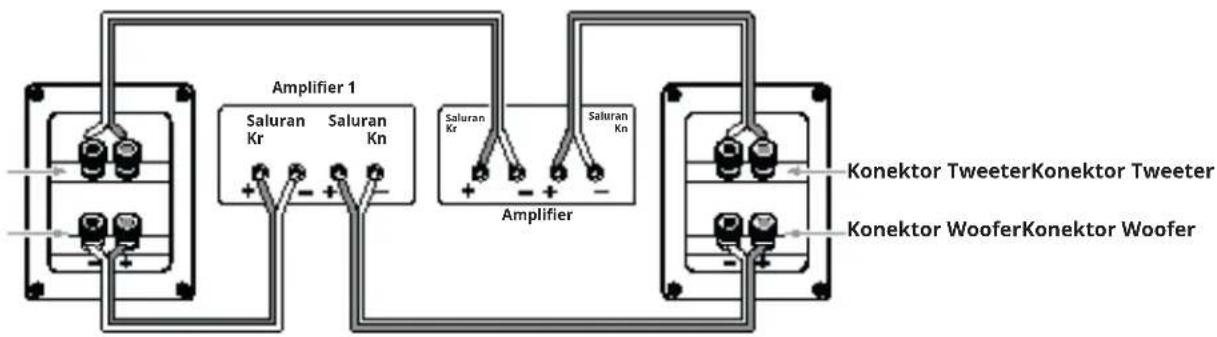

SAMBUNGAN DUA KABEL DUA AMPLIFIER

Untuk keterangan lebih lanjut mengenai berbagai pilihan sambungan dan kabel speaker, hubungi penyalur JBL di tempat Anda.

PERAWATAN SPEAKER

• Jangan letakkan benda di atas speaker.
- Lap kabinet menggunakan kain yang kering dan bersih untuk menyingkirkan debu. Kain yang lembap dapat merusak lapisan akhir kabinet. Jangan gunakan cairan atau pelarut keras seperti bensol, pengencer cat, atau alkohol pada kabinet.
- Jangan semprotkan bahan kimia di dekat kabinet.
- Untuk menyingkirkan debu dari kain kisi, gunakan alat pengisap debu yang diatur ke tingkat kekuatan "rendah".
- Jangan cuci kisi dalam air, karena dapat memudarkan warna atau menjadikannya tidak merata.
- jika kerucut woofer berdebu, sapulah secara hati-hati menggunakan kuas kaligrafi atau kuas cat yang lembut dan kering. Jangan gunakan kain yang lembap.
- JANGAN SEKALI-KALI menyentuh kubah tweeter atau menyandarkan benda apa pun.

Spesifikasi Teknis

STAGE A120

Loudspeaker Rak Buku/Suara Keliling 2 arah dengan woofer 4,5" dan tweeter aluminium 1"

• Woofer Frekuensi Rendah Poliselulose 4,5" (114 mm)
• Tweeter Kubah Aluminium 1" (25mm) dengan High Definition Imaging (HDI) Waveguide baru
  • Daya Amplifier yang Disarankan: 20 - 150W
  • Respons Frekuensi: 57Hz - 40kHz
• Sensitivitas: 85dB
  • Impedansi Nominal: 6Ohm
  • Frekuensi Crossover: 2,1kHz
• Tipe Wadah: Bass-Reflex melalui Lubang Tembak Belakang yang Disesuaikan
• Ukuran (P x L x T): 170 x 170 x 285mm
• Berat (masing-masing): ??lbs (??kg)

STAGE A130

Loudspeaker Rak Buku 2 Arah dengan Woofer 5,25" dan Tweeter Aluminium 1"

• Woofer Frekuensi Rendah Poliselulose 5,25" (133mm)
• Tweeter Kubah Aluminium 1" (25mm) dengan High Definition Imaging (HDI) Waveguide baru
  • Daya Amplifier yang Disarankan: 20 - 150W
• Respons Frekuensi: 50Hz - 40kHz
• Sensitivitas: 86dB
  • Impedansi Nominal: 6Ohm
  • Frekuensi Crossover: 2,1kHz
• Tipe Wadah: Bass-Reflex melalui Lubang Tembak Belakang yang Disesuaikan
• Ukuran (P x L x T): 190 x 230 x 321mm
• Berat (masing-masing): ??lbs (??kg)

STAGE A125C

Loudspeaker Tengah 2 Arah Ganda 5,25" dan Tweeter Aluminium 1"

• Woofer Frekuensi Rendah Poliselulose Ganda 5,25" (133mm)
• Tweeter Kubah Aluminium 1" (25mm) dengan High Definition Imaging (HDI) Waveguide baru
  • Daya Amplifier yang Disarankan: 20 - 200W
• Respons Frekuensi: 52Hz - 40kHz
• Sensitivitas: 88dB
  • Impedansi Nominal: 6Ohm
  • Frekuensi Crossover: 2,1kHz
  • Tipe Wadah: Tertutup
  • Ukuran (P x L x T): 469 x 220 x 190mm
• Berat: ??lbs (??kg)

STAGE A135C

Loudspeaker Tengah 2 Arah dengan Woofer 6 x 3" dan Tweeter Aluminium 1"

• Woofer Frekuensi Rendah Poliselulose 6 x 3" (76mm)
• Tweeter Kubah Aluminium 1" (25mm) dengan High Definition Imaging (HDI) Waveguide baru
• Daya Amplifier yang Disarankan: 20 - 100W
• Respons Frekuensi: 74Hz - 40kHz
• Sensitivitas: 88dB
  • Impedansi Nominal: 6Ohm
  • Frekuensi Crossover: 2,1kHz
• Tipe Wadah: Bass-Reflex melalui Lubang Tembak Samping yang Disesuaikan
  • Ukuran (P x L x T): 745 x 166 x 104mm
• Berat: ??lbs (??kg)

STAGE A170

Loudspeaker Lantai 2.5 Arah Ganda 5,25" dan Tweeter Aluminium 1"

• Woofer Frekuensi Rendah Poliselulose 2 x 5,25" (133mm)
• Tweeter Kubah Aluminium 1" (25mm) dengan High Definition Imaging (HDI) Waveguide baru
• Daya Amplifier yang Disarankan: 20-200W
  • Respons Frekuensi: 44Hz - 40kHz
• Sensitivitas: 89dB
  • Impedansi Nominal: 6Ohm
  • Frekuensi Crossover: 2,1kHz
• Tipe Wadah: Bass-Reflex melalui Lubang Tembak Belakang yang Disesuaikan
• Ukuran (P x L x T): 190 x 255 x 930mm
• Berat: ??lbs (??kg)

STAGE A180

Loudspeaker Lantai 2.5 Arah Ganda 6,5" dan Tweeter Aluminium 1"

• Woofer Frekuensi Rendah Poliselulose 2 x 6,5" (165mm)
• Tweeter Kubah Aluminium 1" (25mm) dengan High Definition Imaging (HDI) Waveguide baru
  • Daya Amplifier yang Disarankan: 20 - 225W
  • Respons Frekuensi: 37Hz - 40kHz
• Sensitivitas: 89dB
  • Impedansi Nominal: 6Ohm
  • Frekuensi Crossover: 2,1kHz
• Tipe Wadah: Bass-Reflex melalui Lubang Tembak Belakang yang Disesuaikan
  • Ukuran (P x L x T): 230 x 295 x 1000mm
• Berat: ??lbs (??kg)

STAGE A190

Loudspeaker Lantai 2.5 Arah Ganda 8" dan Tweeter Aluminium 1"

• Woofer Frekuensi Rendah Poliselulose 2 x 8" (203mm)
• Tweeter Kubah Aluminium 1" (25mm) dengan High Definition Imaging (HDI) Waveguide baru
• Daya Amplifier yang Disarankan: 20 - 225W
  • Respons Frekuensi: 36Hz - 40kHz
• Sensitivitas: 91dB
  • Impedansi Nominal: 6Ohm
  • Frekuensi Crossover: 2,1kHz
• Tipe Wadah: Bass-Reflex melalui Lubang Tembak Belakang yang Disesuaikan
• Ukuran (P x L x T): 260 x 370 x 1070mm
• Berat: ??lbs (??kg)

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

© 2017 HARMAN International Industries, Incorporated. Hak cipta dilindungi undang-undang.

Fitur, spesifikasi, dan penampilan produk dapat berubah tanpa pemberitahuan. www.jbl.com
