PANDUAN PENGGUNA Studio 2 8IC JBL

Dokumen ini berisi instruksi keselamatan umum, pemasangan dan pengoperasian pengeras suara langit-langit JBL Studio 2 6IC, 8IC, dan 6ICDT. Penting untuk membaca dokumen ini sebelum menggunakan produk. Perhatikan beberapa hal seperti:

PERINGATAN: Perhatikan prosedur, praktik, kondisi atau yang serupa, jika tidak dilakukan atau dipatuhi dengan benar, dapat berakibat cedera atau kematian.

PERHATIAN: Perhatikan prosedur, praktik, kondisi atau yang serupa, jika tidak dilakukan atau dipatuhi dengan benar, dapat berakibat kerusakan atau hancurnya sebagian atau keseluruhan produk.

Catatan: Perhatikan informasi yang membantu pemasangan atau pengoperasian produk.

TENTANG SPEAKER LANGIT-LANGIT JBL®

Selama lebih dari 68 tahun, para insinyur JBL ^ telah berperan dalam setiap aspek musik, perekaman film, dan reproduksi pertunjukan langsung hingga rekaman yang Anda putar di rumah, mobil, atau saat dalam perjalanan. Kami yakin bahwa sistem JBL yang Anda gunakan akan memberikan kenikmatan di setiap lantunan nada yang Anda harapkan – dan yang Anda pikirkan saat membeli perlengkapan audio tambahan, sekali lagi Anda akan memilih produk JBL.

KEUNGGULAN PENGERAS SUARA LANGIT-LANGIT

• Woofer long-throw berbahan karet memberikan output tinggi dengan distorsi rendah.
• Tweeter CMMD Lite 1 inci (25 mm) dengan pemandu gelombang terintegrasi memberikan respons yang dioptimalkan pada poros dan di luar poros.
• Jaringan crossover berurutan tinggi memberikan reproduksi warna nada yang akurat.

PENDAFTARAN PRODUK

Silakan luangkan waktu untuk mendaftarkan produk Anda pada situs Web kami di www.jbl.com. Itu akan membuat kami dapat memberi info terbaru pada Anda tentang pencapaian terakhir kami dan membantu kami memahami pelanggan dan membuat produk yang memenuhi kebutuhan dan harapan mereka.

ISI KOTAK

Kotak pengeras suara langit-langit JBL Anda harus berisi item berikut:

1 x JBL pengeras suara langit-langit
1 x pengikat
1 x kain scrim ekstra untuk kisi
1 x cetakan dudukan
1 x panduan instruksi

MEMBONGKAR SPEAKER

Bongkar speaker dengan hati-hati. Jika Anda menemukan kerusakan saat pengiriman, segera laporkan kepada penyalur dan/atau layanan pengiriman Anda. Simpan kardus pengiriman dan bahan pengepakan untuk digunakan pada masa mendatang.

PERTIMBANGAN PEMASANGAN

Pengeras suara JBL baru Anda dirancang untuk memberikan performa yang sangat akurat. Namun, performa luar biasa speaker mana pun dipengaruhi oleh penempatan speaker dalam ruang mendengar dan akustik ruangan tersebut. Tidak semua ruangan mendengar dapat mengakomodasi kondisi ideal kedua faktor tersebut. Oleh karena itu, pertimbangan yang hati-hati mengenai penempatan pengeras suara langit-langit JBL akan memiliki dampak besar terhadap performa umum pengeras suara Anda.

JBL

PENEMPATAN PENGERAS SUARA UNTUK SUARA YANG MENYEBAR

• Karena suara yang menyebar merupakan suara yang umum terdengar di seluruh area, tempatkan pengeras suara seseimbang mungkin agar suara dapat melingkupi seluruh area.
• Tempatkan pengeras suara kanan dan kiri dalam jarak yang kira-kira sama jauhnya dari lokasi pendengar utama.
• Untuk menghindari "area bising" di tempat suara terlalu terdengar keras, gunakan lebih banyak pengeras suara yang diatur untuk bekerja dengan volume lebih rendah.

PENEMPATAN PENGERAS SUARA UNTUK STEREO BERSALURAN DUA

Tempatkan pengeras suara kanan dan kiri dalam jarak yang kira-kira sama jauhnya dari lokasi pendengar utama (atau sedekat mungkin dengan jarak yang sama). Jarak dari tiap speaker ke dinding samping terdekat juga harus sedekat mungkin dengan jarak yang sama.

Dalam kondisi yang sama, jarak antara pengeras suara kanan dan kiri harus sedikit lebih dekat daripada jarak mereka ke area mendengar utama.

PENEMPATAN PENGERAS SUARA UNTUK HOME THEATER

• Pengeras suara bagian kiri depan, tengah dan kanan depan harus diletakkan di sekitar layar video.
• Pengeras suara bagian kiri depan, tengah dan kanan depan harus berada lebih dekat dengan layar video daripada area mendengar utama. Contohnya, jika layar video berjarak 10 kaki (3 meter) dari area mendengar utama, pengeras suara harus berjarak 6 kaki (1,8 meter) dari area mendengar utama.
• Pengeras suara bagian kiri depan dan kanan depan seharusnya berada cukup dekat dengan bagian sisi layar video. Contohnya, pengeras suara bagian kiri depan dan kanan depan yang digunakan dengan layar video 50 inci (1,2 meter) seharusnya tidak boleh terpisah sepanjang lebih dari 80 inci (2 meter).
• Pengeras suara bagian tengah harus disejajarkan dengan bagian tengah layar video.
• Pengeras suara saluran keliling harus sejauh mungkin dari area mendengar utama namun setidaknya 2 kaki (0,6 meter) dari dinding samping dan belakang.

Penempatan Speaker Saluran-5.1

- Dalam sistem saluran-5.1, pengeras suara keliling kanan dan kiri harus ditempatkan langsung ke sisi, atau hingga 10 derajat ke belakang area mendengar utama.

Penempatan Speaker Saluran-7.1

• Dalam sistem saluran-7.1, pengeras suara keliling kanan dan kiri harus ditempatkan langsung ke sisi, atau hingga 10 derajat ke belakang area mendengar utama.
• Dalam sistem saluran-7.1, pengeras suara keliling kanan belakang dan kiri belakang harus ditempatkan sama jauhnya dari area mendengar utama dan umumnya sejauh mungkin namun setidaknya sejauh 2 kaki (0,6 meter) dari dinding samping dan belakang.

INSTRUKSI PEMASANGAN

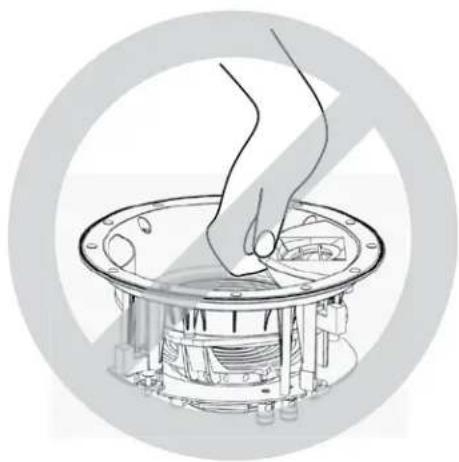

PERHATIAN: Jangan menggunakan sekat dudukan tweeter sebagai pegangan untuk memindahkan, membawa, atau menempatkan speaker. Jika dilakukan dapat merusak sekat. Kerusakan seperti itu tidak tercakup dalam garansi speaker ini.

Speaker arsitektur JBL sangat mudah dipasang. Namun, jika Anda belum mampu memahami dan mengikuti instruksi dalam panduan ini seluruhnya dengan jelas, atau jika Anda belum yakin akan kemampuan Anda memasang sendiri pengeras suara ini dengan benar, silakan hubungi penyalur Anda atau pemasang yang kompeten.

PERINGATAN: HARMAN International tidak bertanggung jawab untuk pemasangan perangkat keras yang tidak benar atau cedera pribadi apa pun atau kerusakan produk yang diakibatkan pemasangan yang tidak benar atau jatuhnya pengeras suara.

MENGHUBUNGKAN KE PENGUAT

PERHATIAN: MELEPASKAN DAYA

Anda harus menghubungkan kabel speaker sebelum speaker selesai dipasang. Untuk melindungi sistem audio dan Anda sendiri dari kerusakan atau cedera yang diakibatkan kecelakaan arus pendek dan sengatan listrik selama pemasangan, matikan semua daya sistem audio sebelum mulai memasang speaker.

Kabel Speaker

Gunakan kabel speaker berkualitas tinggi untuk mendapatkan performa terbaik dari speaker langit-langit JBL Anda.

• Untuk kabel sepanjang kurang dari 50 kaki (15 meter), gunakan setidaknya kabel speaker ukuran 16.
• Untuk kabel sepanjang antara 50 kaki dan 100 kaki (15 - 30 meter), gunakan setidaknya kabel speaker ukuran 12.
• Untuk kabel sepanjang lebih dari 100 kaki (30 meter), gunakan setidaknya kabel speaker ukuran 10.

Catatan: Semua kabel speaker harus dibuat sesuai persyaratan keselamatan dan bangunan lokal untuk penggunaan di langit-langit.

Membuat Koneksi

Hubungkan tiap terminal positif saluran (+) pada bagian belakang penguat atau penerima ke terminal positif (merah) pada speaker yang cocok, hubungkan tiap terminal negatif saluran (−) pada bagian belakang penguat atau penerima ke terminal negatif (hitam) pada speaker yang cocok. Jangan terbalik memasang kutub (yaitu, jangan menghubungkan + ke −, atau − ke +) saat menyambung. Jika dilakukan akan mengakibatkan pencitraan yang buruk dan respons bas yang melemah.

Tekan pada post untuk membuka lubang, masukkan ujung telanjang kabel ke dalam lubang dan buka post untuk mengamankan kabel.

PERHATIAN: Untuk menghindari arus pendek yang dapat merusak peralatan Anda, pastikan bahwa untaian kabel positif dan negatif tidak saling bersentuhan dan tidak menyentuh bagian logam seperti kerangka speaker.

JBL

MENEMPATKAN SPEAKER

Untuk Konstruksi Baru

Jika Anda ingin memasang kerangka kasar speaker sebelum drywall dipasang dalam konstruksi baru, Anda perlu membeli kit kerangka kasar yang tepat untuk model pengeras suara Anda dari penyalur JBL resmi. Instruksi dudukan secara mendetail diberikan dalam kit kerangka kasar. Setelah drywall dipasang, ikuti instruksi pemasangan dalam Untuk Konstruksi Siap Pasang, di bawah ini.

Untuk Konstruksi Siap Pasang

Catatan: Prosedur pemasangan sama untuk semua model yang ada dalam panduan ini.

1. Pastikan bahwa drywall, plywood, atau bahan langit-langit lain setebal 1/2" - 2" (13 mm - 51 mm) dan mampu menahan berat speaker saat dipasang.

Pastikan untuk menyisakan setidaknya 1" (25,4 mm) antara ujung cetakan pemasangan dan kasau atau penghalang apa pun di belakang dinding, jadi mekanisme penguncian speaker memiliki ruang untuk sepenuhnya mengunci. Lakukan survei pada penghalang di dinding untuk memastikan tidak ada papan, saluran kabel atau pipa, saluran pemanas atau ventilasi udara dalam ruang langit-langit yang mungkin menghalangi speaker.

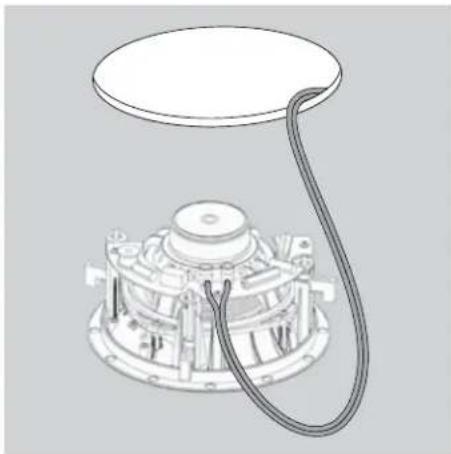

1. Potong drywall langit-langit di sepanjang penanda yang Anda buat di Langkah 2 untuk membuat bukaan dudukan.

1. Hubungkan speaker ke penguat seperti yang dijelaskan dalam Menghubungkan ke Penguat, pada halaman 4.

CATATAN: Untuk 6ICDT, Anda harus menghubungkan kedua speaker kanan dan kiri dari penguat.

1. Pasangkan tab seismik speaker pada kawat pendukung, sesuai peraturan lokal.

1. Pastikan keempat penjepit speaker dalam posisi "siap pasang".

Penjepit Speaker pada Posisi Siap Pasang

1. Masukkan speaker langsung ke dalam bukaan dudukan. Kencangkan sekrup penjepit speaker pada bagian depan sekat speaker. Penjepit speaker akan secara otomatis berputar ke dalam posisinya dan mulai menjepit speaker.

- Jika Anda merasakan sekrup mulai mengencang, speaker telah berhasil dijepit.

PENTING: Selalu gunakan pengaturan tenaga putaran rendah. JANGAN memasang sekrup penjepit terlalu kencang

1. Tempatkan kisi yang telah disediakan. Magnet yang kuat pada kerangka speaker akan menahan kisi dengan aman di tempatnya.

Mengecat kisi

Kisi pengeras suara arsitektur JBL dapat dicat agar sesuai dengan dekorasi apa pun. Jika Anda ingin mengubah warna kisi, pelapis satinnya akan berfungsi sebagai pelapis utama. Untuk hasil terbaik ikuti prosedur ini:

1. Lepaskan pembungkus scrim dari sisi belakang kisi sebelum pengecatan.
2. Gunakan cat semprot berkualitas tinggi dan semprolkan selapis tipis cat pada kisi. Pastikan bahwa perforasi kisi harus bebas dari cat. Masuknya cat ke dalam perforasi kisi akan melemahkan kualitas suara speaker. Jika ada perforasi yang tersumbat cat, gunakan udara kompresi untuk menghapus cat dari perforasi.

Catatan: Jika Anda mengetahui ada perforasi kisi tersumbat cat setelah cat tersebut mengering, gunakan jarum atau peniti untuk menghilangkan cat dengan hati-hati.

1. Kami telah menyertakan kain scrim pengganti. Setelah cat mengering, semprotkan selapis tipis bahan perekat pada bagian dalam penjepit perforasi dan pasangkan kain scrim yang baru. PENTING: Jangan semprotkan bahan perekat pada kain.

PENYESUAIAN

TWEETER DENGAN SUDUT DISESUAIKAN

Model speaker langit-langit JBL Studio 2 memungkinkan Anda menyesuaikan sudut tweeter. Untuk mengubah sudut, tekan cincin luar tweeter seperti yang ditunjukkan pada gambar di bawah ini. Hati-hati agar tidak menyentuh diafragma atau suspensi tweeter.

Kontrol Level Frekuensi Tinggi memungkinkan Anda menyetel output frekuensi tinggi speaker untuk mengimbangi berbagai macam lingkungan akustik. Kontrol tersebut memiliki tiga pengaturan:

+: Meningkatkan output frekuensi tinggi. Atur tombol ke posisi ini jika ruangan memiliki banyak fitur yang menyerap energi suara berfrekuensi tinggi, seperti karpet tebal, tirai, dan perabotan yang tertutup kain.

1. Menormalkan output frekuensi tinggi. Atur tombol ke posisi ini untuk sebagian besar pemasangan.

-: Menurunkan output frekuensi tinggi. Atur tombol ke posisi ini jika ruangan memiliki banyak fitur yang memantulkan energi suara berfrekuensi tinggi, seperti jendela besar yang terbuka, lantai ubin dan dinding telanjang yang luas, atau jika speaker digunakan tanpa kisi.

JBL

TINGKAT OUTPUT YANG BERLEBIHAN

Pengeras suara JBL Anda menampilkan transduser dengan desain kustom dan komponen jaringan berkualitas tinggi yang dilengkapi filter berurutan tinggi dengan arus curam yang mengurangi kerusakan potensial pada driver speaker individual dan membantu pengeras suara menjaga performa bahkan di bawah kondisi operasi yang ekstrim. Namun, semua pengeras suara memiliki batasan dalam hal pemutaran kembali yang terus-menerus. Untuk memperluas batasan ini, hindari pemutaran kembali pada tingkat volume yang berakibat suara yang terdistorsi atau tegang.

MENDAPATKAN LAYANAN

Untuk mendapatkan layanan, hubungi penyalur JBL resmi. Lihat Garansi Terbatas, pada halaman 7 untuk informasi selengkapnya.

DIMENSI

	Diameter Bukaan Dudukan	Kedalaman Dudukan	Dimensi Keseluruhan (tanpa kisi)
Studio 2 8IC	9-5/8" (244 mm) 5-3/16" (132 mm)		Diamater 10-23/32" (272 mm) x Kedalaman 5-5/16" (135 mm)
Studio 2 6IC	3" (203 mm) 4-23/32" (120 mm)		Diameter 9-3/32" (231 mm) x Kedalaman 4-15/16" (126 mm)
Studio 2 6ICDT	8" (203 mm) 4-23/32" (120 mm)		Diameter 9-3/32" (231 mm) x Kedalaman 4-15/16" (125 mm)

Dimensi dapat berubah tanpa pemberitahuan. Untuk spesifikasi performa selengkapnya, kunjungi situs Web JBL: www.jbl.com.

GARANSI TERBATAS

Speaker seri JBL dijamin bebas kecacatan. Durasi garansi speaker tergantung pada peraturan di negara tempat speaker tersebut dibeli. Penyalur JBL lokal Anda dapat membantu menentukan lamanya garansi Anda.
