Studio 2 8IC - Altoparlante JBL - Manuale utente e istruzioni gratuiti

Marca	JBL
Modello	Studio 2 8IC
Tipo di prodotto	Diffusore da incasso a soffitto
Diametro di foro per montaggio	244 mm
Profondità di montaggio richiesta	132 mm
Dimensioni totali (con griglia)	Diametro 272 mm x profondità 135 mm
Woofer	8" (200 mm) con sospensione in gomma
Tweeter	CMMD Lite da 25 mm (1") orientabile
Regolazione degli acuti	Interruttore a 3 posizioni (+/0/-)
Tipo di filtro	Rete di ordine elevato
Alimentazione	Passiva, richiede amplificatore esterno
Connettività	Morsetti a molla (positivo rosso, negativo nero)
Sezione cavo consigliata	Fino a 15 m: 1,31 mm² (AWG 16); 15-30 m: 3,31 mm² (AWG 12)
Materiale della griglia	Griglia magnetica rimovibile, verniciabile
Accessori inclusi	Griglia, velo di ricambio, dima di montaggio, manuale d'uso
Utilizzo consigliato	Audio distribuito, stereo 2 canali, home cinema (5.1/7.1)
Garanzia	Secondo la legislazione del paese di acquisto

Domande frequenti - Studio 2 8IC JBL

Qual è la profondità di montaggio minima necessaria per il diffusore Studio 2 8IC?

La profondità di montaggio richiesta è di 132 mm. Assicurarsi che lo spazio nel soffitto sia sufficiente.

Come collegare il diffusore all'amplificatore?

Utilizzare cavo per diffusori di sezione adeguata (1,31 mm² per meno di 15 m). Collegare il morsetto positivo (rosso) all'uscita positiva dell'amplificatore e il morsetto negativo (nero) all'uscita negativa. Premere sul morsetto per inserire il filo spelato, quindi rilasciare.

Si può verniciare la griglia?

Sì, la griglia può essere verniciata. Rimuovere prima il velo posteriore, applicare un sottile strato di vernice spray evitando di ostruire le perforazioni. Utilizzare il velo di ricambio fornito dopo l'asciugatura.

Come regolare il livello degli acuti?

Un interruttore a 3 posizioni (+/0/-) consente di regolare gli acuti: + per stanze assorbenti, 0 per uso normale, - per stanze riflettenti.

Che tipo di tweeter viene utilizzato?

Il tweeter è un CMMD Lite da 25 mm (1 pollice) con guida d'onda integrata, orientabile per ottimizzare la copertura sonora.

Qual è la dimensione del woofer?

Il woofer misura 8 pollici (200 mm) con sospensione in gomma per bassa distorsione.

Come installare il diffusore in un soffitto esistente?

Utilizzare la dima fornita per tracciare il foro di 244 mm di diametro. Tagliare il soffitto, collegare i cavi, inserire il diffusore e serrare le viti delle fascette fino a resistenza. Montare la griglia magnetica.

Posso utilizzare il diffusore in un sistema home cinema 5.1?

Sì, il diffusore può essere utilizzato come canale frontale o surround. Posizionare i diffusori frontali centrati rispetto allo schermo e i surround ai lati o leggermente dietro la zona di ascolto.

Quali sono i rischi in caso di installazione errata?

Un'installazione errata può provocare la caduta del diffusore, danni materiali o lesioni. Rispettare le istruzioni di sicurezza e utilizzare un cavo di sicurezza antisismico se necessario.

Come manutenere il diffusore?

Pulire la griglia con un panno morbido asciutto. Evitare prodotti chimici. Non toccare il diaframma del tweeter.

MANUALE UTENTE Studio 2 8IC JBL

Diffusori da soffitto di alta qualità per installazioni professionali Manuale d'Istruzioni

CONVENZIONI DELLA DOCUMENTAZIONE

Il presente documento contiene le istruzioni generali di sicurezza, installazione e funzionamento per i diffusori da soffitto JBL Studio 2 6IC, 8IC e 6ICDT. E 'importante leggere questo documento prima di utilizzare questo prodotto. Prestare in particolare attenzione a:

ATTENZIONE: Richiama l'attenzione su una procedura, pratica, condizione o simili che, se non eseguita correttamente o non rispettata, può provocare lesioni o morte.

CAUTELA: Richiama l'attenzione su una procedura, pratica, condizione o simili che, se non eseguita correttamente o non rispettata, potrebbe causare danni o la distruzione di una parte o dell'intero prodotto.

Nota: Richiama l'attenzione su un'informazione che aiuta nell'installazione o nel funzionamento del prodotto.

INFORMAZIONI RELATIVE AI DIFFUSORI DA SOFFITTO JBL®

Per oltre 68 anni, i tecnici JBL ^® si sono occupati di qualsiasi aspetto della musica e della registrazione e riproduzione di filmati, dagli spettacoli dal vivo alle registrazioni quando si è in movimento e a casa, in auto o in ufficio. Siamo convinti che il sistema JBL scelto offrirà tutto il divertimento atteso e che al momento di acquistare altre apparecchiature audio, sceglierete di nuovo i prodotti JBL.

PUNTI DI FORZA DEI DIFFUSORI DA SOFFITTO

• Il woofer ad elevata escursione con sospensione in gomma fornisce un alto livello d'uscita con una bassa distorsione.
• Il tweeter da 1 pollice (25mm) in CMMD Lite con guida d'onda integrata permette di ottimizzare la risposta sia in asse che fuori asse.
• Il crossover di ordine elevato fornisce una riproduzione timbrica accurata.

REGISTRAZIONE DEL PRODOTTO

Si prega di dedicare un attimo del proprio tempo per registrare il prodotto sul sito web www.jbl.com. Questo ci permetterà di tenerti sempre aggiornato sulle nostre ultime novità, e ci aiuterà a capire i nostri clienti ed a realizzare prodotti che soddisfino le loro esigenze ed aspettative.

CONTENUTO DELLA CONFEZIONE

La scatola dei tuoi altoparlanti JBL da controsoffitto deve contenere i seguenti elementi:

1 x diffusore da soffitto JBL
1 x griglia
1 x panno tela di riserva per la griglia
1 x dima per il montaggio
1 x manuale d'istruzioni

DISIMBALLAGGIO DEL DIFFUSORE

Disimballate lo speaker con attenzione. Se sospettate la presenza di danneggiamenti dovuti al trasporto, datene immediata notizia al vostro rivenditore di fiducia. Conservate il cartone e il materiale d'imballaggio per possibili impieghi futuri.

CONSIDERAZIONI RELATIVE ALL'INSTALLAZIONE

I vostri nuovi diffusori JBL sono stati progettati per fornire prestazioni estremamente precise. Tuttavia, in ultima istanza, la prestazione di ogni altoparlante sarà influenzata dal posizionamento del diffusore nella sala d'ascolto e dall'acustica della stanza. Non tutti gli ambienti di ascolto sono in grado di soddisfare in maniera ideale entrambi i fattori. Di conseguenza, una particolare attenzione al posizionamento dei diffusori JBL da soffitto avrà un impatto significativo sulle prestazioni generali degli altoparlanti.

JBL

POSIZIONAMENTO DEI DIFFUSORI PER UN SUONO DIFFUSO

• Poiché un suono diffuso è un suono generico riprodotto in una determinata area, posizionare gli altoparlanti nel modo più uniforme possibile per una copertura sonora altrettanto uniforme in tutta l'area.
• Posizionare gli altoparlanti destro e sinistro più o meno alla stessa distanza dalla posizioni di ascolto principale.
• Per evitare "punti caldi" dove il suono è troppo forte, prevedere l'utilizzo di più altoparlanti, con ciascun set che suona ad un volume più basso.

POSIZIONAMENTO DEI DIFFUSORI PER UN SUONO STEREO A DUE CANALI

Posizionare gli altoparlanti sinistro e destro alla stessa distanza dalla zona di ascolto principale (o ad una distanza quanto più similare possibile). Le distanze dei diffusori dalla parete laterale più vicina dovrebbero essere quanto più simili possibile.

Idealmente, la distanza tra gli altoparlanti sinistro e destro dovrebbe essere leggermente inferiore alla loro distanza dalla zona di ascolto principale.

• I diffusori frontale sinistro, centrale e frontale destro dovrebbero essere centrati in relazione al display video.
• I diffusori frontale sinistro, centrale e frontale destro dovrebbero essere più vicino al display video che all'area d'ascolto principale. Ad esempio, se il display è a 10 piedi (3m) dalla zona di ascolto principale, gli altoparlanti dovrebbero essere almeno a 6 piedi o più (1,8m) dalla zona di ascolto principale.
• I diffusori frontale sinistro e frontale destro dovrebbero essere relativamente vicino ai lati del display video. Ad esempio, i diffusori frontale sinistro e frontale destro utilizzati in abbinamento ad un display da 50 pollici (1,2m), generalmente non dovrebbero essere lontani più di 80 pollici (2m).
• Il canale centrale dovrebbe essere allineato con il centro del display.
• I diffusori dei canali surround dovrebbero essere il più lontano possibile dall'area di ascolto principale ma come minimo a 2 piedi (0,6m) dalle pareti laterali e posteriori.

Posizionamento dei diffusori in configurazione 5.1 canali

- In un sistema a 5.1 canali, i diffusori surround sinistro e surround destro dovrebbero essere posizionati direttamente ai lati, o fino a 10 gradi dietro, dell'area di ascolto principale.

Posizionamento dei diffusori in configurazione 7.1 canali

• In un sistema a 7.1 canali, i diffusori surround sinistro e surround destro dovrebbero essere posizionati direttamente ai lati, o fino a 10 gradi dietro, dell'area di ascolto principale.
• In un sistema a 7.1 canali, i diffusori surround back sinistro e surround back destro dovrebbero essere equidistanti dall'area di ascolto principale ed in genere il più lontano possibile da essa ma come minimo a 2 piedi (0,6m) dalle pareti laterali e posteriori.

ISTRUZIONI DI INSTALLAZIONE

ATTENZIONE: Non utilizzare il deflettore dove è posizionato il tweeter come una maniglia per spostare, trasportare o posizionare l'altoparlante. Così facendo, si potrebbe danneggiare il deflettore. Un danno di questo tipo non è coperto dalla garanzia del diffusore.

I diffusori JBL per installazioni professionali sono estremamente facili da installare. Tuttavia, se non riuscite a capire ed a seguire le istruzioni di questo manuale in modo chiaro e completo, o se non siete sicuri della vostra capacità di installare questi diffusori correttamente, contattate il vostro rivenditore od un installatore qualificato.

ATTENZIONE: HARMAN International non si assume alcuna responsabilità per un'errata installazione di parti fisiche o per le lesioni personali od i danni al prodotto dovuti ad un'installazione non corretta o alla caduta di un diffusore.

COLLEGAMENTO ALL'AMPLIFICATORE

ATTENZIONE: TOGLIERE LA CORRENTE

È necessario collegare i cavi degli altoparlanti prima che l'altoparlante sia completamente installato. Per proteggere il sistema audio e voi stessi da danni o lesioni accidentali dovute a cortocircuiti e sovraccarichi in fase di installazione, SPEGNERE l'alimentazione dell'impianto audio prima di iniziare l'installazione degli altoparlanti.

Cavi Speaker

Utilizzare cavi speaker di alta qualità per ottenere le migliori prestazioni dai vostri altoparlanti JBL da soffitto.

• Per cavi con una lunghezza inferiore a 50 piedi (15m), utilizzare cavi speaker da almeno 16-gauge.
• Per cavi con una lunghezza tra 50 e 100 piedi (15m - 30m), utilizzare cavi speaker da almeno 12-gauge.
• Per cavi con una lunghezza superiore ai 100 piedi (30m), utilizzare cavi speaker da almeno 10-gauge.

Nota: Tutti i cavi dei diffusori devono essere conformi a tutte le norme edilizie e di sicurezza locali per l'uso in applicazioni da soffitto.

Collegamenti

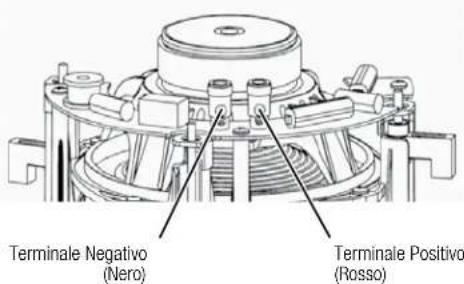

Collegare il terminale positivo (+) di ciascun canale sul retro dell'amplificatore o del ricevitore al terminale positivo (rosso) del diffusore corrispondente; collegare il terminale negativo (-) di ciascun canale del sul retro dell'amplificatore o del ricevitore al terminale negativo (nero) del diffusore corrispondente. Non invertite le polarità ( ad esempio, non collegare "+" a "-" o "-" a "+" quando si effettuano i collegamenti. Ciò causerebbe una povera immagine sonora ed inferiori prestazioni sui bassi.

Premere verso il basso il connettore per creare spazio; inserire il cavo spelato nell'apertura e rilasciare il connettore per fissare il cavo.

ATTENZIONE: Per evitare corto circuiti che possono danneggiare la vostra apparecchiatura, assicuratevi che i trefoli positivi e negativi non si tocchino l'un l'altro e che non tocchino parti metalliche, come il telaio del diffusore.

JBL

MONTAGGIO DEI DIFFUSORI

Per nuove installazioni

Se si desidera pre-installare un telaio grezzo per i diffusori prima che il cartongesso sia installato in una nuova costruzione, è necessario acquistare il corretto kit di telaio per lo specifico modello di diffusori dal vostro rivenditore autorizzato JBL. Insieme al kit del telaio vengono fornite dettagliate Istruzioni di montaggio. Dopo aver installato il cartongesso, seguire le istruzioni della sezione Per costruzioni pre-esistenti, qui di seguito.

Per Costruzioni Pre-Esistenti

Nota: La procedura di installazione è la stessa per tutti i modelli descritti nel presente manuale.

1. Assicurarsi che il cartongesso, compensato o altro materiale del soffitto sia spesso almeno 1/2 " - 2" (13mm - 51mm) ed in grado di sostenere il peso del diffusore che si desidera installare.

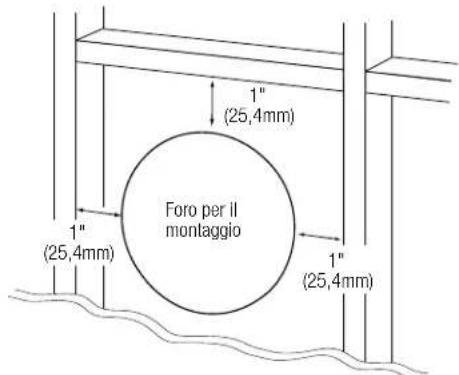

Assicurarsi di lasciare almeno 1" (2,54mm) tra il bordo della dima di installazione fornita ed eventuali travi o altri ostacoli dietro il muro, in modo che il meccanismo di bloccaggio del diffusore abbia spazio per agganciarsi correttamente. Controllare la presenza di eventuali ostacoli per essere sicuri che non ci siano perni, conduzioni, tubi, condotti di riscaldamento o di aerazione nell'intercapedine del soffitto interessato dall'installazione del diffusore.

1. Determinate la corretta posizione del diffusore ed utilizzate la dima fornita con l'altoparlante per segnare dei riferimenti sul soffitto.

1. Tagliate il soffitto in cartongesso seguendo i riferimenti presi nel Punto 2 per creare il foro per il montaggio.

1. Collegiate il diffusore all'amplificatore come spiegato nella sezione Collegamento all'amplificatore, a pagina 4.

NOTA: Per il modello 6ICDT, è necessario collegare sia il cavo speaker destro che sinistro provenienti dall'amplificatore.

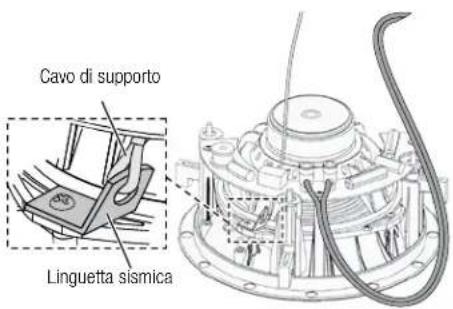

1. Fissare la linguetta sismica del diffusore ad un cavo di supporto, come previsto dalle norme di sicurezza locali.

1. Assicurarsi che tutti e quattro i morsetti di fissaggio degli altoparlanti siano nella posizione "ready-to-mount".

Morsetti dello speaker in posizione pronto all'installazione

1. Inserire il diffusore direttamente dentro il foro di montaggio. Serrare le viti di fissaggio del diffusore sulla facciata anteriore dell'altoparlante. I morsetti degli altoparlanti ruoteranno automaticamente in posizione ed inizieranno a bloccare l'altoparlante.

- Quando si riscontra una certa resistenza sulle viti, l'altoparlante è stato bloccato correttamente.

IMPORTANTE: Utilizzare sempre un livello basso di coppia di serraggio. Non serrare MAI in maniera eccessiva le viti di fissaggio.

1. Applicare la griglia in dotazione. I potenti magneti posizionati nella cornice dello speaker terranno saldamente in posizione la griglia.

Pittura della Griglia

Le griglie dei diffusori da incasso JBL possono essere pitturate per abbinarle a qualsiasi arredamento. Se si desidera modificare il colore della griglia, la sua finitura satinata funzionerà come una mano di primer. Per ottenere i migliori risultati seguire la seguente procedura:

1. Rimuovere delicatamente il panno tela dal lato posteriore della griglia prima della verniciatura.
2. Usare una vernice spray di alta qualità ed applicare un sottile strato di colore. Assicurarsi che le perforazioni della griglia restino libere dalla vernice. Riempirle con della vernice causerebbe un peggioramento della qualità del suono degli altoparlanti. Se i fori dovessero otturarsi, usare dell'aria compressa per soffiare la vernice fuori dalle perforazioni.

Nota: Se riscontrate che qualche perforazione della griglia è stata otturata dalla vernice dopo che la vernice si è asciugata, utilizzare con attenzione uno spillo od un ago per rimuovere la vernice.

1. Abbiamo incluso dei panni tela di ricambio. Quando la vernice si è asciugata, applicare un leggero strato di spray adesivo all'interno della griglia perforata ed applicare un nuovo panno tela. IMPORTANTE: Non spruzzare mai l'adesivo sul panno.

REGOLAZIONI

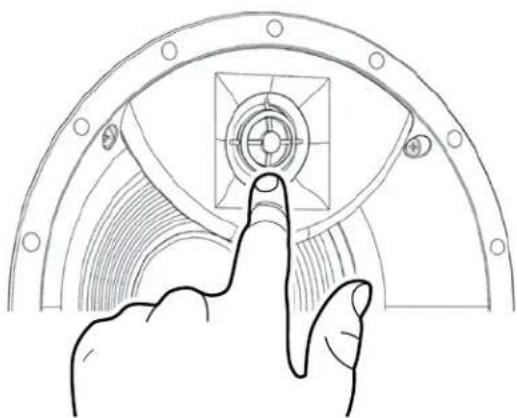

TWEETER CON ANGOLO REGOLABILE

I modelli di diffusori da soffitto JBL Studio 2 consentono di regolare l'angolazione del tweeter. Per cambiare l'angolo, premere sull'anello esterno del tweeter, come mostrato nella figura seguente. Fare attenzione a non toccare il diaframma o la sospensione del tweeter.

Il controllo del livello delle alte frequenze consente di mettere a punto l'uscita sulle alte frequenze del diffusore per compensare gli artefatti dovuti all'acustica della stanza. Il controllo ha tre impostazioni:

+: Aumenta il livello delle alte frequenze. Impostare l'interruttore su questa posizione se la stanza presenta molti elementi che assorbono energia sonora ad alta frequenza, come tappeti spessi, tende e mobili rivestiti di tessuto.

0: Uscita sulle alte frequenze normale. Impostare l'interruttore su questa posizione per la maggior parte delle installazioni.

- Diminuisce il livello delle alte frequenze. Impostare l'interruttore su questa posizione se la stanza presenta molti elementi che riflettono l'energia sonora ad alta frequenza, come grandi finestre scoperte, pavimenti in cotto a vista e ampie pareti nude, o se vengono utilizzati gli altoparlanti senza griglie.

JBL

I vostri altoparlanti JBL sono dotati di trasduttori progettati appositamente e componenti del crossover di alta qualità con filtri di ordine elevato con tagli ripidi che riducono le possibilità di danni ai singoli driver dei diffusori e aiutano gli altoparlanti a mantenere le loro prestazioni anche in condizioni operative estreme. Tuttavia, tutti i diffusori hanno dei limiti quando si tratta di riproduzione continuativa. Per estendere questi limiti, evitare la riproduzione a livelli di volume che si traducono in un suono distorto o affaticato.

ASSISTENZA

Per ricevere assistenza, contattare un rivenditore JBL autorizzato. Fare riferimento alla sezione Garanzia Limitata, a pagina 7 per maggiori informazioni.

DIMENSIONI

	Diametro foro per il montaggio	Profondità di montaggio	Dimensioni Complessive (con/griglia)
STUDIO 2 8IC	9-5/8" (244mm) 5-3/16" (132mm)		10-23/32" (272mm) Dia. x 5-5/16" (135mm) Prof.
Studio 2 6IC	3" (203mm) 4-23/32" (120mm)		9-3/32" (231mm) Dia. x 4-15/16" (125mm) Prof.
Studio 2 6ICDT	8" (203mm) 4-23/32" (120mm)		9-3/32" (231mm) Dia. x 4-15/16" (125mm) Prof.

Le dimensioni sono passibili di modifica senza preavviso.

Per indicazioni complete in merito alle prestazioni, si prega di visitare il sito Web di JBL: www.jbl.com.

GARANZIA LIMITATA

I Diffusori JBL sono garantiti da difetti. La durata della garanzia del diffusore dipende dalle leggi del paese in cui è stato acquistato. Il vostro rivenditore JBL locale può aiutarvi a determinare la durata della garanzia.
