Merke	JBL
Modell	Studio 2 8IC
Produkttype	Innebygget takhøyttaler
Monteringsutskjæringsdiameter	244 mm
Nødvendig monteringsdybde	132 mm
Ytre mål (med grill)	Diameter 272 mm x dybde 135 mm
Basshøyttaler	8" (200 mm) med gummioppheng
Diskant	CMMD Lite på 25 mm (1") justerbar
Diskantjustering	3-posisjonsbryter (+/0/-)
Filtertype	Høyordens nettverk
Strømforsyning	Passiv, krever ekstern forsterker
Tilkobling	Fjærklemmer (positiv rød, negativ svart)
Anbefalt kabeltverrsnitt	Opptil 15 m: 1,31 mm² (AWG 16); 15-30 m: 3,31 mm² (AWG 12)
Grillmateriale	Magnetisk avtagbar grill, kan males
Inkludert tilbehør	Grill, reserveduk, monteringsmal, bruksanvisning
Anbefalt bruk	Distribuert lyd, 2-kanals stereo, hjemmekino (5.1/7.1)
Garanti	I henhold til lovgivningen i kjøpslandet

Ofte stilte spørsmål - Studio 2 8IC JBL

Hva er nødvendig monteringsdybde for Studio 2 8IC høyttaleren?

Nødvendig monteringsdybde er 132 mm. Sørg for at det er tilstrekkelig plass i taket.

Hvordan kobler jeg høyttaleren til forsterkeren?

Bruk høyttalerkabel med passende tverrsnitt (1,31 mm² for mindre enn 15 m). Koble den positive polen (rød) til forsterkerens positive utgang og den negative polen (svart) til den negative utgangen. Trykk på polen for å sette inn den strippede ledningen, og slipp.

Kan grilleten males?

Ja, grilleten kan males. Fjern først bakduken, påfør et tynt lag spraymaling, pass på at hullene ikke tettes. Bruk den medfølgende reserveduken etter tørking.

Hvordan justerer jeg diskantnivået?

En 3-posisjonsbryter (+/0/-) justerer diskanten: + for absorberende rom, 0 for normal bruk, - for reflekterende rom.

Hvilken type diskant brukes?

Diskanten er en CMMD Lite på 25 mm (1 tomme) med integrert bølgeleder, justerbar for optimal lyddekning.

Hva er størrelsen på basshøyttaleren?

Basshøyttaleren måler 8 tommer (200 mm) med gummioppheng for lav forvrengning.

Hvordan installerer jeg høyttaleren i et eksisterende tak?

Bruk den medfølgende malen til å markere en utskjæring på 244 mm i diameter. Kutt taket, koble til kablene, sett inn høyttaleren og stram festeskruene til de sitter. Monter den magnetiske grillen.

Kan jeg bruke høyttaleren i et 5.1 hjemmekinosystem?

Ja, høyttaleren kan brukes som front- eller surroundkanal. Plasser fronthøyttalerne sentrert i forhold til skjermen, og surroundene på sidene eller litt bak lytteområdet.

Hva er risikoen ved feil installasjon?

Feil installasjon kan føre til at høyttaleren faller ned, materielle skader eller personskader. Følg sikkerhetsinstruksjonene og bruk seismisk sikringskabel om nødvendig.

Hvordan vedlikeholder jeg høyttaleren?

Rengjør grillen med en tørr, myk klut. Unngå kjemikalier. Ikke berør diskantmembranen.

BRUKSANVISNING Studio 2 8IC JBL

Premium arkitektonisk høyttaler for innfelling i tak Bruksanvisning

Dette dokumentet inneholder generelle sikkerhets-, monterings- og driftsinstruksjoner for JBL Studio 2 6IC, 8IC og 6ICDT høyttalere for innfelling i tak. Det er viktig å lese dette dokumentet før du prøver å bruke dette produktet. Vær spesielt oppmerksom på:

Merk: Angir informasjon som hjelper til med installasjon eller bruk av produktet.

OM JBL® H∅YTTALERE FOR INNFELLING I TAK

I mer enn 68 år, har JBL®-ingeniørene vært involvert i alle aspekter av musikk- og filmopptak og reproduksjon, fra liveopptredener til opptakene du spiller på farten og i hjemmet, bilen eller på kontoret. Vi er sikre på at JBL-systemet vil spille hver note med den gleden du forventer – og at når du vil kjøpe mer lydutstyr, vil du igjen velge JBL-produkter.

H∅YDEPUNKTER FOR H∅YTTALERE FOR INNFELLING I TAK

• Langtkastende basselementer med gummioppheng gir høy effekt med lav forvrengning.
• 1-tommers (25 mm) CMMD Lite diskant med integrert spredelinse gir optimal respons både i og utenfor aksen.
• Høy-ordens delefilter leverer nøyaktig klangreproduksjon.

PRODUKTREGISTRERING

Ta deg tid til å registrere produktet på vår hjemmeside på www.jbl.com. Du vil gjøre oss i stand til å holde deg oppdatert på våre nyeste fremskritt og hjelpe oss med å forstå våre kunder og bygge produkter som møter deres behov og forventninger.

ESKEN INNEHOLDER

Esken med JBL høyttalerne for innfelling i tak skal inneholde følgende elementer:

1 x JBL høyttalere for innfelling i tak
1 x grill
1 x ekstra strie-stoff for grill
1 x monteringsmal
1 x bruksanvisning

PAKKE UT H∅YTTALEREN

Pakk høyttaleren forsiktig ut. Hvis du har mistanke om transportskade bør du rapportere det umiddelbart til forhandleren og/eller leveringsleverandøren. Ta vare på esken og emballasjen for senere bruk.

INSTALLASJONSHENSYN

Dine nye JBL høyttalere har blitt konstruert for å gi svært nøyaktig ytelse. Imidlertid vil en høyttalers ultimate ytelse påvirkes av høyttalerens plassering i lytterommet og akustikken i rommet. Ikke alle lytterom kan passe til de ideelle forholdene med disse to faktorene. Derfor vil nøye hensyn til plassering av JBL høyttalerne for innfelling i tak ha en betydelig innvirkning på den generelle ytelsen til høyttalerne.

JBL

H∅YTTALERPLASSERING FOR DISTRIBUERT LYD

• Siden distribuert lyd er generell lyd gjennom et område, plasser høyttalerne så likt som mulig for jevn lyddekning i hele området.
• Plasser venstre og høyre høyttalere på omtrent samme avstand fra de primære lyttestedene.
• For å unngå "hot spots" hvor lyden er for høy, må du planlegge å bruke flere høyttalere, med hvert sett satt til å spille ved et lavere lydnivå.

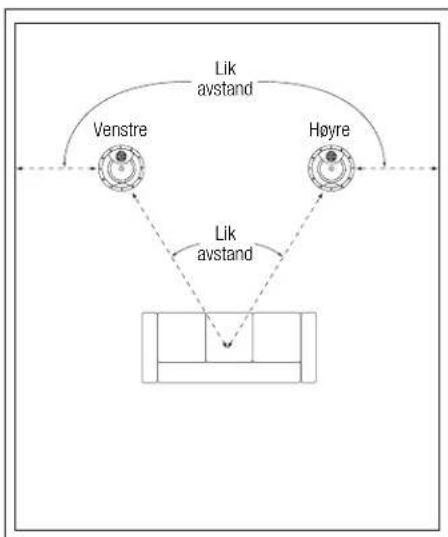

H∅YTTALERPLASSERING FOR TO-KANALS STEREO

Plasser venstre og høyre høyttalere med samme avstand fra det primære lytteområdet (eller så nært som mulig til en lik avstand). Avstanden fra hver høyttaler til sin nærmeste sidevegg bør også være så nær samme avstand som mulig.

Ideelt sett bør avstanden mellom venstre og høyre høyttaler være litt mindre enn deres avstand fra det primære lytteområdet.

H∅YTTALERPLASSERING FOR HJEMMEKINO

• Venstre og høyre fronthøyttaler og senterhøyttaleren skal være sentrert i forhold til videoskjermen.
• Venstre og høyre fronthøyttaler og senterhøyttaleren skal være nærmere videoskjermen enn hovedlytteområdet. Hvis for eksempel videoskjermen er 3 m (10 fot) fra hovedlytteområdet, bør høyttalerne ha en avstand på 1,8 m (6 fot) eller mer fra hovedlytteområdet.
• Venstre og høyre fronthøyttaler og senterhøyttaleren skal være relativt nær sidene av videoskjermen. For eksempel bør venstre og høyre fronthøyttalere som brukes sammen med en 50-tommers (1,2 m) videoskjerm generelt ikke være mer enn 2 m (80 tommer) fra hverandre.
• Senterhøyttaleren bør være på linje med midtpunktet til videoskjermen.
• Surround-kanal høyttalerne skal være så langt unna hovedlytteområdet som mulig, men minst 0,6 m (2 fot) fra side- og bakveggene.

5.1-kanals høyttalerplassering

- I et 5.1-kanals system, skal venstre og høyre bakhøyttalere plasseres direkte til sidene av, eller opptil 10 grader bak, hovedlytteområdet.

7.1-kanals høyttalerplassering

• I et 7.1-kanals system, skal venstre og høyre sidehøyttalere plasseres direkte til sidene av, eller opptil 10 grader bak, hovedlytteområdet.
• I et 7.1-kanals system, skal venstre og høyre bakhøyttalere være like langt fra det primære lytteområdet og generelt så langt unna som mulig, men minst 0,6 m (2 fot) fra side- og bakveggene.

INSTALLASJONSINSTRUKSER

ADVARSEL: Ikke bruk diskant-monteringsplaten som et håndtak for å flytte, bære eller plassere høyttaleren. Dette kan skade platen. Slike skader dekkes ikke av høyttalerens garanti.

JBL arkitektoniske høyttalerne er svært enkel å montere. Men hvis du ikke forstår og er i stand til å følge instruksjonene i denne håndboken helt og tydelig, eller hvis du er usikker på din evne til å installere disse høyttalerne skikkelig, kan du kontakte forhandleren eller en kvalifisert installatør.

ADVARSEL: Harman International påtar seg intet ansvar for feil installasjon av maskinvare eller for eventuelle personskader eller produktskader som skyldes feil installasjon eller en veltet/mistet høyttaler.

KOBLE TIL FORSTERKER

ADVARSEL: KOBLE FRA ALL STR∅M

Du må koble til høyttalerkablene før høyttaleren er ferdig installert. For å beskytte lydanlegget og deg selv fra skader eller personskade, eller utilsiktet elektrisk kortslutning og overspenning under installasjonen, slå AV hele lydsystemet før du starter installasjon av høyttaleren.

Høyttalerkabel

Bruk høyttalerkabler av høy kvalitet for å oppnå best mulig ytelse fra de innfelte JBL takhøyttalerne.

• For kabellengder på mindre enn 15 m (50 fot), bruk minst 1.5 mm (16-gauge) høyttalerkabler.
• For kabellengder mellom 15 m og 30 m (50 fot-100 fot), bruk minst 4 mm² (12-gauge) høyttalerkabler.
• For kabellengder på mer enn 30 m (100 fot), bruk minst 6 min (10-gauge) høyttalerkabler.

Merk: Alle høyttalerkablene må være i samsvar med alle lokale bygge- og sikkerhetsforskrifter for bruk ved innfelling i tak.

Koble til

Koble hver kanals positive (+) terminal på baksiden av forsterkeren eller receiveren til den positive (røde) terminalen på tilsvarende høyttaleren; koble hver kanals negative (-) terminal på baksiden av forsterkeren eller receiveren til den negative (svarte) terminalen på den tilsvarende høyttaleren. Ikke reverser polariteten (dvs. ikke koble + til – eller – til +) når du kobler til. Dette vil føre til dårlig lydbilde og redusere bassresponsen.

Trykk ned på terminalen for å åpne hullet; sett den avisolerte enden av kabelen inn i hullet og slipp terminalen for å feste kabelen.

ADVARSEL: For å unngå kortslutning som kan skade utstyret ditt, være sikker på at positive og negative ledere ikke berører hverandre og ikke berører metalldeler slik som høyttalerrammen.

JBL

MONTERING AV H∅YTTALERE

For nybygg

Hvis du ønsker å forhåndsinnstallere en innfellingsramme for høyttalerne før gips er installert i nye bygg, må du kjøpe den riktige innfellingsrammen for din høyttalermodell fra en autorisert JBL forhandler. Detaljerte monteringsanvisninger følger med innfellingsrammen. Etter at gipsen er installert, følg monteringsanvisningene i For eksisterende bygg under.

For eksisterende bygg

Merk: Installasjonsprosedyren er den samme for alle modellene som dekkes av denne håndboken.

1. Kontroller at gips, kryssfiner eller annet takmaterial er 13 mm til 51 mm (1/2 "-2") tykk og låler vekten av høyttaleren som skal monteres.

Sørg for å la det være minst 25,4 mm (1") mellom kanten av den medfølgende malen og eventuelle sperrer eller andre hindringer bak veggen, så høyttalerens låsemekanisme vil ha plass til å engasjeres helt. Utfør en hindringsundersøkelse for å være sikker på at det ikke er noen pigger, lengder av kabler, rør, oppvarmingskanaler eller luftavtrekk i takets hulrom som vil være i konflikt med høyttaleren.

1. Finn riktig plassering av høyttaleren og bruk malen som følger med høyttaleren til å markere takmaterialet.

1. Skjær takgipsen langs merket du lagde i trinn 2 for å lage monteringsåpningen.

1. Koble høyttaleren til forsterkeren som forklart i Koble til forsterker, på side 4.

MERK: For 6ICDT, må du koble til både venstre og høyre høyttalerkabel fra forsterkeren.

1. Fest høyttalerens seismikk-festetapp til en støttelinje, som etter lokale sikkerhetsforskrifter.

1. Sørg for at alle de fire høyttalerklemmene er i deres "klar-for-montering"-posisjon.

Høyttalerklemmer inn Klar-til-montering-plassering

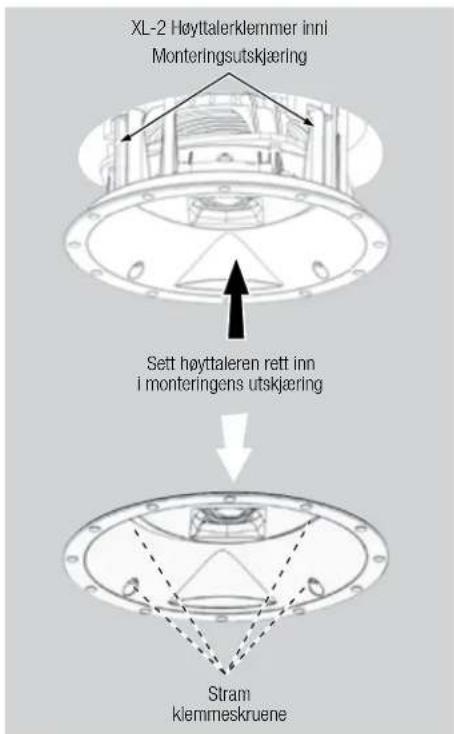

1. Sett høyttaleren rett inn i monteringsåpningen. Stram høyttalerklemskruene på forsiden av høyttalerplaten. Høyttalerklemmene vil automatisk rotere på plass og begynner å klemme fast høyttaleren.

- Når du merker motstand på skruene er høyttaleren fastspent.

VIKTIG: Bruk alltid innstillinger for lavt moment. Overstram ALDRI klemskruene

1. Fest det medfølgende dekselet. Kraftige magneter i høyttalerrammen vil holde gitteret på plass.

Male grillen

JBL arkitektonisk høyttalergitter kan males til å passe med enhver dekor. Dersom du ønsker å endre fargen på grillen, vil dens sateng finish fungere som en primer. For best resultat følger du denne fremgangsmåten:

1. Fjern forsiktig strie-stoffet fra baksiden av grillen før maling.
2. Bruk en spraymaling av høy kvalitet og påfør et tynt lag med farge. Påse at grillens perforeringer forblir fri for maling. Å fylle dem med maling vil redusere høyttalerens lydkvalitet. Hvis noen perforeringer blir tettet, bruk trykkluft for å blåse malingen ut av perforeringene.

Merk: Hvis du finner noen perforeringer som er tettet med maling etter at malingen har tørket, kan du bruke ei rett nål eller synål for å forsiktig fjerne malingen.

1. Vi har lagt ved ekstra strie-stoff. Etter at malingen har lørket, påfor et tynt lag med spraylim på innsiden av den perforerte grillen og fest på et nytt strie-stoff. VIKTIG: Spray aldri lim på stoffet.

JUSTERINGER

DISKANT MED JUSTERBAR VINKEL

I JBL Studio 2 høyttalermodellene for innfelling i tak kan du justere vinkelen på diskanten. For å endre vinkelen, trykk på diskantens ytre ring som vist i illustrasjonen nedenfor. Vær forsiktig så du ikke berører diskantens membran eller oppheng.

Nivåkontroll for diskant lar deg finjustere høyttalerens høyfrekvens-lyd for å kompensere for ulike akustiske omgivelser. Kontrollen har tre innstillinger:

+: ∅ker diskantens volum. Sett bryteren i denne posisjonen hvis rommet har mange egenskaper som absorberer høyfrekvent lydenergi, for eksempel tykke tepper, gardiner og stoff-dekte møbler.

0: Normalt diskantvolum. Sett bryteren i denne posisjonen for de fleste installasjonene.

-: Reduserer volumet til diskanten. Sett bryteren i denne posisjonen hvis rommet har mange egenskaper som reflekterer høyfrekvent lydenergi, for eksempel store avdekkede vinduer, nakne flislagte gulv og store flater med nakne vegger, eller om høyttalerne brukes uten gitter.

JBL

OVERDREVNE LYDEFFEKTNIVÅER

JBL høyttalerne har spesialdesignede elementer med høy kvalitet og nettverkskomponenter med høy-ordens filtre med bratte delingskurver som reduserer potensialet for skade på enkelte høyttalerelementer og hjelper høyttalerne å opprettholde sin ytelse selv under ekstreme driftsforhold. Men alle høyttalere har begrensninger når det gjelder kontinuerlig avspilling. For å utvide disse grensene, unngå avspilling på volumnivåer som fører til forvrengt eller anstrengt lyd.

FOR Å FÅ UTF∅RT SERVICE

For å få utført service, kan du kontakte en autorisert JBL forhandler. Se i Begrenset garanti, på side 7 for mer informasjon.

MÅL

	Diameter på monteringsåpning	Monteringsdybde	Totale dimensjoner (m/grIII)
Studio 2 8IC	244 mm (9-5/8") 132	mm (5-3/16") 272 mm (10-23/32") Dia. x135 mm (5-5/16") dyp
Studio 2 6IC	203 mm (8") 120 mm	(4-23/32") 231 mm (9-3/32") Dia. x125 mm (4-15/16") dyp
Studio 2 6ICDT	203 mm (8") 120 mm	(4-23/32") 231 mm (9-3/32") Dia. x125 mm (4-15/16") dyp

Dimensionene kan endres uten varsel.

For komplette ytelsesspesifikasjoner, kan du gå til JBLs webområde: www.jbl.com.

BEGRENSET GARANTI

JBL-høyttalerne garanteres mot defekter. Varigheten av høyttalerens garanti avhenger av lovene i landet der den ble kjøpt. Din lokale JBL forhandler kan hjelpe deg med å finne varigheten på garantien.
