Studio 2 8IC - スピーカー JBL - 無料のユーザーマニュアル

ブランド	JBL
モデル	Studio 2 8IC
製品タイプ	天井埋め込みスピーカー
取り付け穴径	244 mm
必要取付深度	132 mm
全体寸法（グリル含む）	直径272 mm x 深さ135 mm
ウーファー	8インチ（200 mm）、ゴムエッジ
ツイーター	25 mm（1インチ）CMMD Lite、角度調整可能
高音調整	3ポジションスイッチ（+/0/-）
フィルタータイプ	高次網
電源方式	パッシブ、外部アンプが必要
接続方式	スプリング端子（赤：プラス、黒：マイナス）
推奨ケーブルサイズ	15mまで：1.31 mm²（AWG 16）、15-30m：3.31 mm²（AWG 12）
グリル材質	マグネット式脱着グリル、塗装可能
付属品	グリル、交換用クロス、取付テンプレート、取扱説明書
推奨用途	分散配置、2chステレオ、ホームシアター（5.1/7.1）
保証	購入国の法律に準拠

よくある質問 - Studio 2 8IC JBL

Studio 2 8ICに必要な最小取付深度は？

必要取付深度は132 mmです。天井内のスペースが十分にあることを確認してください。

スピーカーをアンプに接続する方法は？

適切な太さのスピーカーケーブル（15m未満の場合は1.31 mm²）を使用してください。赤色のプラス端子をアンプのプラス出力に、黒色のマイナス端子をマイナス出力に接続します。端子を押して被覆を剥いたワイヤーを挿入し、離します。

グリルは塗装できますか？

はい、グリルは塗装可能です。まず裏面のクロスを取り外し、スプレー塗料で薄く塗って穴を塞がないように注意してください。乾燥後、付属の交換用クロスを使用します。

高音レベルの調整方法は？

3ポジションスイッチ（+/0/-）で高音を調整します。+は吸音性の部屋、0は通常、-は反響の多い部屋向けです。

使用されているツイーターの種類は？

ツイーターは25 mm（1インチ）のCMMD Liteで、一体型導波管を備え、角度調整可能で音響カバレッジを最適化します。

ウーファーのサイズは？

ウーファーは8インチ（200 mm）で、低歪みのゴムエッジを採用しています。

既存の天井にスピーカーを取り付ける方法は？

付属のテンプレートを使用して直径244 mmの穴を描き、天井をカットします。ケーブルを接続し、スピーカーを挿入して取り付けネジを抵抗が感じられるまで締めます。マグネットグリルを取り付けます。

5.1ホームシアターシステムで使用できますか？

はい、フロントまたはサラウンドチャンネルとして使用できます。フロントスピーカーは画面の中央に、サラウンドはリスニングエリアの横かやや後ろに設置してください。

正しくない取り付けのリスクは？

取り付けが不適切だとスピーカーの落下、物的損傷、怪我の原因になります。安全指示に従い、必要に応じて耐震ワイヤーを使用してください。

スピーカーのメンテナンス方法は？

グリルは乾いた柔らかい布で拭いてください。化学薬品は避けてください。ツイーターの振動板に触れないでください。

使用説明書 Studio 2 8IC JBL

HIGH-FREQUENCY LEVEL CONTROL

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT

STUDIO 2 6IC, STUDIO 2 8IC e STUDIO 2 6ICDT

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT

STUDIO 2 6IC、STUDIO 2 8IC、STUDIO 2 6ICDT

プレミアム・インシーリング・アーキテクチュアル・

ラウドスピーカー

取扱説明書

この書類には、JBL Studio(スタジオ) 2 6IC、8IC、6ICDTインシーリング・ラウドスピーカー用の全般的な安全、設置および操作の指示が含まれます。この製品を試用する前にこのマニュアルを読むことが重要です。特に注意すること：

警告:手順、実行、条項といったことに注意してください。正しく実行しない、または忠実に守らない場合は、けがまたは死亡する可能性があります。

警告：手順、実行、条項といったことに注意してください。正し行しない、または忠実に守らない場合は、部品または製品全体を損傷または破壊してしまう可能性があります。

注意:製品の設置または操作に役立つ情報に注意してください。

JBL®インシーリング・スピーカーについて

68年以上の問、JBEのエンジニアたちは、ライブ・パフォーマンスから、あらゆる音楽と映画のレコーディングおよび再生シーンに関わってきました。

インシーリング・ラウドスピーカーの 特 徴

• ラバーサラウンドのロングスロー・ウーファーが低歪みで高出力を実現します。
• 一体型ウェーブガイド搭載1インチ(25mm)CMMDライトツイーターが軸上および軸外の両方で最適なレスポンスを実現します。
• ハイオーダー・クロスオーバー・ネットワークが正確な音質再生を実現します。

製品の登録

弊社のウェブサイトwww.jbl.comにお持ちの製品を登録してください。弊社の最新情報を受け取ることができます。

箱の内容

JBLインシーリング・ラウドスピーカーの箱は以下の物を入れることになっています：

JBLインシーリング・ラウドスピーカーx1

グリル×1

グリル用の予備のスクリム布x1

取り付け用型版x1

取扱説明書x1

スピーカーを箱から取り出す

気をつけてスピーカーを箱から取り出してください。運送中の損傷の可能性がある場合は、ただちに販売店および/または配送サービスにご報告ください。後で使用できるように、発送用のダンボールおよびこん包材を保管してください。

設置の際の注意点

新しいJBLラウドスピーカーは極限まで正確なパフォーマンスを実現するように設計されました。しかし、どんなスピーカーの究極のパフォーマンスも、リスニングルームのスピーカーの設置場所と部屋の音響特性に影響されます。JBLインシーリング・ラウドスピーカーの設置場所に気をつければ、ラウドスピーカーの全般的なパフォーマンスが大きく改善します。

分散型サウンド用ラウドスピーカーの設置

• 分散型サウンドはエリア全体への包括的サウンドなので、エリア全体がサウンドの届く範囲でも、できるだけ等間隔でラウドスピーカーを設置してください。
• 基本的なリスニング位置から大体同じ距離に左右のスピーカーを設置してください。
• サウンドが大きくなりすぎる「ホットスポット」を避けるため、もっと多数のラウドスピーカーを使って各スピーカーのボリュームを下げるように設定してください。

2チャンネル・ステレオ用ラウドスピーカーの設置

基本的なリスニングエリアから大体同じ距離(または、できるだけ同じ距離に近い)に左右のラウドスピーカーを設置してください。各スピーカーから最も近いサイドウォールまでの距離もできるだけ同じ距離に近くすべきです。

理想的には、左右のラウドスピーカー間の距離が、基本的なリスニングエリアからの距離よりわずかに近くするべきです。

ホームシアター用ラウドスピーカーの設置

• フロントレフト、センター、フロントライトのラウドスピーカーはビデオディスプレイを中心にして設置すべきです。
• フロントレフト、センター、フロントライトのラウドスピーカーはメインのリスニングエリアよりビデオディスプレイのほうに近づけるべきです。例えば、ビデオディスプレイがメイン・リスニングエリアから10フィート(3m)の位置の場合、ラウドスピーカーはメイン・リスニングエリアから6フィート(1.8m)かそれ以上離すべきです。
• フロントレフトとフロントライトのラウドスピーカーはビデオディスプレイ側にやや近づけるべきです。例えば、ビデオディスプレイから50インチ(1.2m)の位置で使用しているフロントレフトとフロントライトのラウドスピーカーは、一般的に80インチ(2m)以上離すべきではありません。
• センター・ラウドスピーカーはビデオディスプレイの中心に合わせるべきです。
• サラウンドチャンネル・ラウドスピーカーはメイン・リスニングエリアからできるだけ離して、サイドとリアウォールからは最低でも2フィート (0.6m)の位置にすべきです。

5.1チャンネルスピーカーの設置

- 5.1チャンネルシステムでは、サラウンドレフトとサラウンドライトのラウドスピーカーはメイン・リスニングエリアの真横、または最大10°後方に設置すべきです。

7.1チャンネルスピーカーの設置

• 7.1チャンネルシステムでは、サラウンドレフトとサラウンドライトのラウドスピーカーはメイン・リスニングエリアの真横、または最大10°後方に設置すべきです。
• 7.1チャンネルシステムでは、サラウンドバックレフトとサラウンドバックライト・ラウドスピーカーは基本的なリスニングエリアから等距離に設置すべきで、一般的にできるだけ離し、サイドとリアウォールから最低でも2フィート(0.6m)の位置にすべきです。

JBL

設置上の注意

アンプへの接続

警告：ツイーターに 取り付けられた バッフルを、移動したり運んだり警告：電源をオフにする

たはスピーカーを置くための持ち手として使用しないでください。これを行うと、バッフルに損傷を与える可能性があります。このような損傷スピーカーの保証書ではカバーされません。

JBLアーキテクチュアル・スピーカーの設置は非常に簡単です。しかし、この説明書の指示がはっきりと完全に理解、および従うことができない場合、またはこのラウドスピーカーを適切に設置する自信がない場合は、販売店または資格のある設置業者にご連絡ください。

警告:HARMAN International(ハーマン・インターナショナル)は不適切な金具の設置、または不適切な設置か落下したラウドスピーカーから生じる人体への損傷または製品のダメージに責任を負わないものとします。

スピーカーを完全に設置する前にスピーカーワイヤーを接続する必要があります。オーディオシステムとお客様自身を、設置中の偶発的な電気のショートや異常電圧による損傷やけがから保護するため、スピーカーの設置を始める前に全てのオーディオシステムの電源を「オフ」にしてください。

スピーカーワイヤー

ハイクオリティー・スピーカーワイヤーを使用して、JBLインシーリング・スピーカーからベスト・パフォーマンスを引き出してください。

• ワイヤーの全長が50フィート(15m)以下の場合、最低でも16ゲージ・スピーカーワイヤーを使用してください。
• ワイヤーの全長が50フィート～100フィート(15m～30m)の場合、最低でも12ゲージ・スピーカーワイヤーを使用してください。
• ワイヤーの全長が100フィート(30m)以上の場合、最低でも10ゲージ・スピーカーワイヤーを使用してください。

注意:スピーカーワイヤーは全て、インシーリングでの使用のために、居住地域の建築物および安全規則に準拠している必要があります。

接続する

アンプまたはレシーバーの背面の各チャンネルの陽電極(+)端子を、対応するスピーカーの陽電極(赤)端子に接続し、アンプまたはレシーバーの背面の各チャンネルの負電極(-)端子を、対応するスピーカーの負電極(黒)端子に接続してください。接続時に、極性を逆に(すなわち、「+」を「-」にまたは「-」を「+」に接続しない)しないでください。それは、貧弱なイメージングと低音域レスポンスの低下の原因になります。

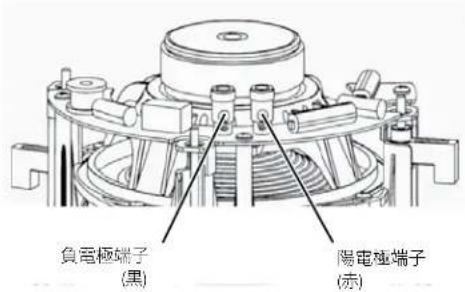

穴を開くため、ポストを押し下げてください。裸線の端を差し込み、ポストを離してワイヤーを固定してください。

警告: 機器に損傷を与える可能性のあるショートを避けるため、陽電極と負電極のワイヤーのより線が互いに接触しておらず、スピーカーフレームのような金属部分に接触していないことをお確かめください。

スピーカーの取り付け

新しい構成のために

新しい構成でドライ・ウォールが設置される前に、スピーカー用のラフ・イン・フレームをあらかじめ設置したい場合は、JBL公認販売店からお持ちのラウドスピーカー・モデルの正規のラフ・イン・フレーム・キットを購入する必要があります。取り付けの詳細な説明書がラフ・イン・キットと同梱されています。ドライ・ウォールに設置後、設置説書の、以下にある既存の構成のためにに従ってください。

既存の構成のために

注意:この説明書がカバーする全モデルの設置手順は同一です。

1. ドライ・ウォール、合板、または他の天井素材が1/2インチ～2インチ(13mm～51mm)の厚さで、設置するスピーカーの重量に耐えられることをお確かめください。

同梱された設置型版の端と梁、または壁の後ろにある他の障害物との間に最低1インチ(25.4mm)空いていて、スピーカーのロッキング機構が完全にはめ込める余地があることをご確認ください。障害物の検査を行い、スピーカーの邪魔になる、びょう、長いダクト、パイプ、ヒーティングダクト、または天井の空洞への空気の戻りがないことをお確かめください。

4.4ページの「アンプへの接続」で説明されているように、スピーカーをアンプに接続してください。

注意:6ICDTの場合、アンプからレフトとライトスピーカー両方のワイヤーを接続する必要があります。

1. 正確なスピーカー位置を決定し、スピーカーに付属した型版を使用して天井材にマーキングしてください。

1. Step2でつけたマークに沿って天井のドライ・ウォールを切りとり、取り付け穴を空けてください。

1. 居住地域の安全規制により、スピーカーの落下防止タブに落下防止コードを取り付けてください。

6.4つのスピーカー留め金が全て「取り付け準備完了」位置にあることをご確認ください。

取り付け準備完了位置のスピーカーの留め金

JBL

JBL Studio 2 Arena(スタジオ2アリーナ)インシーリング・アーキテクチュアル・ラウドスピーカー 取扱説明書

1. 取り付け穴にスピーカーをまっすぐはめ込んでください。スピーカーバッフルがある面のスピーカー留め金のねじを締めてください。スピーカーの留め金が自動的に所定の位置まで回転し、スピーカーのクランピングを始めます。

- ねじの抵抗が感じられれば、スピーカーの固定は成功しています。

重要:常にロ-トルク設定をお使いください。決して留め金のねじを締めすぎないこと

1. 付属のグリルを取り付けてください。スピーカーフレームの強力マグネットがグリルを所定の位置にしっかりとホールドします。

グリルの塗装

JBLアーキテクチュアル・ラウドスピーカー・グリルはに塗装できます。グリルの色を変えたい場合は、サテン仕上げが下塗りとして機能します。

1. 塗装の前に、グリル側の背面からスクリーム布をそっと取り除いてください。
2. 高品質ペイントスプレーを使用してください。グリルの打ち抜き穴が塗装されていないままであることをお確かめください。塗装でふさいてしまうと、スピーカーのサウンド・クオリティーが低下します。打ち抜き穴がふさがっている場合は、圧縮空気を使用して穴から塗装を吹き飛ばしてください。

注意:塗装が乾いた後、塗装でふさがっているグリルの打ち抜き穴が見つかった場合は、ピンや縫い針を慎重に使って塗装を取り除いてください。

1. スクリム布の替えを同梱しています。塗装が乾いた後、穴の空いたグリルの内側に接着スプレーを少量コーティングして、新しいスクリム布を貼り付けてください。重要:決して布に接着スプレーを吹き付けないこと。

調節

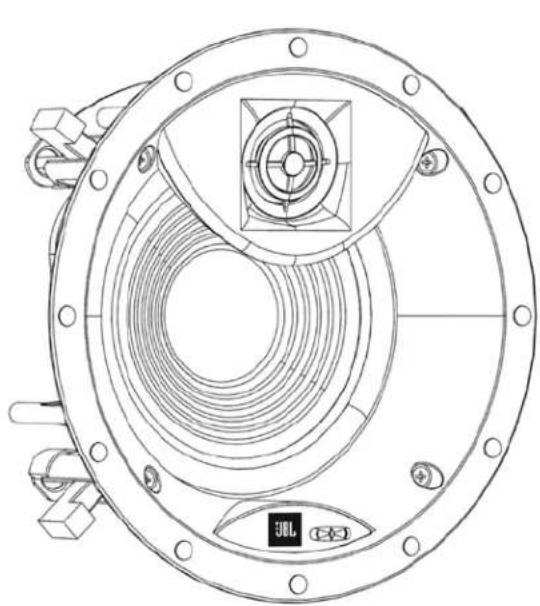

アングルツイーターの調節

JBL Studio 2(スタジオ2)インシーリングモデルでは、ツイーターの角度を調節できます。角度を変えるには、下のイラストにあるように、ツイーターの外側のリングを押してください。ツイーターのダイアフラムまたはサスペンションに触れないように気をつけてください。

高周波レベルコントロールにより、スピーカーの高周波出力を微調整し、様々なアコースティック環境に合わせることができます。コントロールには3つの設定があります。

+：高周波出力が増加します。厚いカーペット、カーテン、布で覆われた家具のような高周波サウンドエネルギーを吸収する多くの要素が部屋にある場合、このポジションにスイッチをセットします。
0：ノーマルな高周波出力です。大多数の設置ではこのポジションにスイッチをセットします。
-：高周波出力が減少します。大型の覆われていない窓、むき出しのタイルの床、広いむき出しの壁のような高周波サウンドエネルギーを反射する多くの要素が部屋にある場合、またはグリルなしでスピーカーを使用する場合はこのポジションにスイッチをセットします。

過度な出力レベル

JBLラウドスピーカーは、個々のスピーカー・ドライバーへの損傷の可能性を減らして、過階な作動条件の下でもラウドスピーカーがパフォーマンスを維持できるようにする、高次フィルターを特色とした、カスタムデザインのトランスデューサーと高品質ネットワーク・コンポーネントを特長としています。しかし、連続再生に関して言えば、全てのラウドスピーカーには限界があります。この限界を拡大させるために、歪んだり張り詰めたサウンドになるボリューム・レベルでの再生は避けてください。

サービスの利用

サービスを利用するには、JBL公認販売店にご連絡ください。その他の情報については、7ページの限定保証書をご参照ください。

寸法

	取り付け 穴直径	埋め込み寸法	全体寸法(w/グリル)
Studio 2 8IC	9-5/8インチ(244mm)	5-3/16インチ(132mm)	直径10-23/32インチ (272mm)深さ5-5/16インチ(135mm)
Studio 2 6IC	3インチ (203mm)	4-23/32インチ(120mm)	直径9-3/32インチ (231mm)深さ4-15/16インチ(125mm)
Studio 26ICDT	8インチ (203mm)	4-23/32インチ(120mm)	直径9-3/32インチ (231mm)深さ4-15/16インチ(125mm)

寸法は予告なしに変更されることがあります。 完全なパフォーマンスの仕様を知るには、JBLのウェブサイト www.jbl.comにアクセスしてください。

限定保証書

JBLシリーズスピーカーは欠陥に対する保証があります。スピーカー保証書の有効期限はこの製品を購入した国の法律によります。お住まいの地域のJBL販売店で保証期間を知ることができます。
