Studio 2 8IC - Högtalare JBL - Gratis bruksanvisning och manual

Varumärke	JBL
Modell	Studio 2 8IC
Produkttyp	Inbyggd takhögtalare
Monteringens urtagningsdiameter	244 mm
Erforderligt monteringsdjup	132 mm
Yttermått (med galler)	Diameter 272 mm x djup 135 mm
Basenhet	8" (200 mm) med gummikant
Diskanthögtalare	25 mm (1") CMMD Lite med vridbar
Diskantreglering	3-lägesomkopplare (+/0/-)
Filtertyp	Högordningsfilter
Strömförsörjning	Passiv, kräver extern förstärkare
Anslutning	Fjäderanslutningar (röd positiv, svart negativ)
Rekommenderad kabelarea	Upp till 15 m: 1,31 mm² (AWG 16); 15-30 m: 3,31 mm² (AWG 12)
Gallermaterial	Avtagbart magnetiskt galler, kan målas
Inkluderade tillbehör	Galler, extra tyg, monteringsmall, bruksanvisning
Rekommenderad användning	Distribuerat ljud, 2-kanals stereo, hemmabio (5.1/7.1)
Garanti	Enligt lagstiftningen i inköpslandet

Vanliga frågor - Studio 2 8IC JBL

Vilket är det minsta erforderliga monteringsdjupet för högtalaren Studio 2 8IC?

Det erforderliga monteringsdjupet är 132 mm. Se till att utrymmet i taket är tillräckligt.

Hur ansluter man högtalaren till förstärkaren?

Använd högtalarkabel med lämplig area (1,31 mm² för mindre än 15 m). Anslut den positiva polen (röd) till förstärkarens positiva utgång och den negativa polen (svart) till den negativa utgången. Tryck på polen för att föra in den avskalade ledningen och släpp sedan.

Kan gallret målas?

Ja, gallret kan målas. Ta först bort tygskiktet baktill, applicera ett tunt lager sprayfärg och se till att inte täppa till hålen. Använd det medföljande extra tyget efter torkning.

Hur justerar man diskantnivån?

En 3-lägesomkopplare (+/0/-) justerar diskanten: + för absorberande rum, 0 för normal användning, - för reflekterande rum.

Vilken typ av diskanthögtalare används?

Diskanthögtalaren är en CMMD Lite på 25 mm (1 tum) med integrerad vågledare, vridbar för att optimera ljudspridningen.

Vilken storlek har basenheten?

Basenheten är 8 tum (200 mm) med gummikant för låg distorsion.

Hur installerar man högtalaren i ett befintligt tak?

Använd den medföljande mallen för att rita ut en 244 mm diameter urtagning. Skär ut taket, anslut kablarna, sätt i högtalaren och dra åt fästskruvarna tills de sitter fast. Montera det magnetiska gallret.

Kan jag använda högtalaren i ett 5.1 hemmabiosystem?

Ja, högtalaren kan användas som främre eller surroundkanal. Placera främre högtalare centrerade i förhållande till skärmen och surroundhögtalare på sidorna eller något bakom lyssningsområdet.

Vilka risker finns vid felaktig installation?

Felaktig installation kan orsaka att högtalaren faller ner, materiella skador eller personskador. Följ säkerhetsanvisningarna och använd en seismisk säkerhetskabel om det behövs.

Hur underhåller man högtalaren?

Rengör gallret med en torr mjuk trasa. Undvik kemikalier. Rör inte diskanthögtalarens membran.

BRUKSANVISNING Studio 2 8IC JBL

STUDIO 2 6IC, STUDIO 2 8IC, STUDIO 2 6ICDT Arkitektonisk inbyggnadshögtalare av premiumkvalitet Bruksanvisning

DOKUMENTATIONSSTANDARDER

Det här dokumentet innehåller allmän säkerhets-, installations- och driftanvisningar för inbyggnadshögtalarna JBL Studio 2 6IC, 8IC och 6ICDT. Det är viktigt att du läser igenom det här dokumentet innan du börjar använda produkten. Ägna särskild uppmärksamhet till:

WARNING: Uppmärksammar en procedur, en metod, ett villkor eller liknande som, om det inte följs eller utförs korrekt, kan leda till personskador eller dödsfall.

WARNING: Uppmärksammar en procedur, en metod, ett villkor eller liknande som, om det inte följs eller utförs korrekt, kan leda till att vissa delar eller hela produkten skadas eller förstörs helt.

OBS! Uppmärksammar information som underlättar montering eller användning av produkten.

OM JBL®:S INBYGGNADSHÖGTALARE

I över 68 år har JBL®-ingenjörer varit delaktiga i allt inom musik- och filminspelning och återgivning, från liveframträdanden till inspelningar som du spelar när du är på väg någonstans, i hemmet, i bilen eller på kontoret. Vi är övertygade om att det JBL-system som du har valt kommer ge dig all glädje du förväntar dig – och att du även nästa gång du ska skaffa ljudutrustning kommer att välja JBL-produkter.

• Baselement med lång slaglängd och upphängning av gummi ger hög uteffekt med låg distorsion.
• 1-tums CMMD Lite diskanthögtalare och waveguide ger en optimerad respons både rakt framåt och ut mot sidorna.
• Delningsfilter med hög ordning ger en exakt återgivning av klanger.

PRODUKTREGISTRERING

Vänligen ta en stund och registrera din produkt på vår webbsida på www.jbl.com. Det gör det möjligt för oss att hålla dig uppdaterad om de senaste framstegen och hjälper oss att förstå våra kunder och bygga produkter som motsvarar deras behov och förväntningar.

LÄDANS INNEHÄLL

Din låda med inbyggnadshögtalare från JBL bör innehålla följande artiklar:

1 x JBL inbyggnadshögtalare
1 x galler
1 x extra nätväv för ditt galler
1 x monteringsmall
1 x bruksanvisning

Packa försiktigt upp högtalaren. Om du misstänker att något skadats under transporten rapporterar du omedelbart detta till din återförsäljare och/eller transportör. Behåll kartongen och packningsmaterialet för framtida bruk.

ATT TÄNKA PÅ VID MONTERING

Dina nya JBL-högtalare är konstruerade för återge ljud extremt korrekt. Alla högtalare påverkas dock av var de placeras i rummet och av rummets akustik. Inte alla lyssningsrum kan ge högtalarna idealiska arbetsvillkor. Att noggrant planera var JBL-inbyggnadshögtalarna ska placeras har därför stor inverkan på ljudet.

• Eftersom distribuerat ljud sprids i ett stort område ska högtalarna placeras så enhetligt så möjligt så att de täcker hela ytan med ett jämnt ljud.
• Placera vänster och höger högtalare på ungefär samma avständ från den vanliga lyssningsplatsen.
• Planera för fler högtalare än en och ställ in var och av dem på en lägre volym för att undvika problemområden där ljudet är för högt.

Placera vänster och höger högtalarna på samma avständ från den vanligaste lyssningsplatsen (eller så nära samma avständ som möjligt). Avständet från varje högtalare till dess närmaste vägg bör också vara ungefär likadant.

Avständet mellan vänster och höger högtalare bör vara lite kortare än avständet till den vanligaste lyssningsplatsen.

HÖGTALARPLACERING FÖR HEMMABIOSYSTEM

• Vänster fronthögtalare, centerhögtalaren och höger fronthögtalare bör vara centrerade i förhållande till bildskärmen.
• Vänster fronthögtalare, centerhögtalaren och höger fronthögtalare bör sitta närmare bildskärmen än det primära lyssnarområdet. Om bildskärmen till exempel är 3 m ifrån lyssningsplatsen så bör högtalarna sitta 1,8 m eller längre ifrån lyssningsplatsen.
• Vänster och höger fronthögtalare bör vara relativt nära bildskärmens sidor. Till exempel bör fronthögtalare som används med en 50-tums (1,2 m) bildskärm i allmänhet inte sitta längre än 2 meter från varandra.
• Centerhögtalaren bör vara i linje med bildskärmens mitt.
• Surroundhögtalarna böra sitta så långt från lyssningsplatsen som möjligt, men minst 0,6 m från den bakre väggen och sidoväggarna.

Placering av högtalare i 5.1-system

- I ett 5.1-kanaligt system bör vänster och höger surroundhögtalare sitta direkt vid sidan av eller upp till 10 grader bakom lyssningsplatsen.

Placering av högtalare i 7.1-system

• I ett 7.1-kanaligt system bör vänster och höger surroundhögtalare sitta direkt vid sidan av eller upp till 10 grader bakom lyssningsplatsen.
• I ett 7.1-kanaligt system bör vänster och höger bakre surroundhögtalare sitta på samma avständ från lyssningsplatsen och så långt bort som möjligt, men minst 0,6 m från sidoväggar och bakväggen.

JBL

MONTERINGSANVISNINGAR

WARNING: Använd inte diskantelementet som ett handtag när du flyttar, bär eller riktar in högtalaren. Det kan skada högtalaren och täcks inte av garantin.

Arkitektoniska högtalare från JBL är extremt lätta att montera. Skulle du emellertid tycka att det är svårt att förstå och följa anvisningarna i den här bruksanvisningen fullt ut, eller om du är osäker på din förmåga att montera dessa högtalare ordentligt kontaktar du din återförsäljare eller en kvalificerad montör.

WARNING: HARMAN International åtar sig inget ansvar för felaktig montering av hårdvara eller personskador eller produktskador som uppstått till följd av felaktig montering eller på grund av att en högtalare har fallit ner.

ANSLUTA FÖRSTÄRKAREN

WARNING: STÄNG AV STRÖMMEN

För att högtalaren ska vara helt installerad måste du koppla in högtalarkablarna. För att förhindra skador på dig själv och anläggningen på grund av kortslutning eller överspänning måste du därför STÄNGA AV ljudanläggningen innan du börjar installationen.

Högtalarkabel

Använd högtalarkablar av hög kvalitet för att erhålla bästa möjliga prestanda från dina inbyggnadshögtalare från JBL.

• För kabellängder som är kortare än 15 m bör du använda en kabel som har ledare med minst 1,3 mm i diameter.
• För kabellängder som är 15-30 m bör du använda en kabel som har ledare med minst 2,0 mm i diameter.
• För kabellängder som är längre än 30 m bör du använda en kabel som har ledare med minst 2,6 mm i diameter.

OBS! Alla högtalarkablar måste följa alla lokala bygg- och säkerhetsbestämmelser för användning i anordningar i taket.

Skapa anslutningar

Anslut varje kanals pluspol (+) på förstärkarens eller receiverns baksida till pluspolen (röd) på motsvarande högtalare; anslut varje kanals minuspol (-) på förstärkarens eller receiverns baksida till minuspolen (svart) på motsvarande högtalare. Förväxla inte polariteten (dvs. anslut inte + till - eller - till +) när du skapar anslutningar. Detta orsakar en dålig ljudbild och svagare basåtergivning.

Tryck ned terminalen för att öppna hålet, stick in den avskalade kabeln i hålet och släpp sedan terminalen så att kabeln fastnar.

WARNING: Se till att de positiva och negativa kabeltrådarna inte vidrör varandra eller några metalldelar såsom högtalarramen, för att undvika kortslutningar som kan skada utrustningen.

MONTERA HÖGTALARNA

För nybyggnation

Om du vill förinstallera en monteringsram för högtalarna som sätts in i väggen före gipsskivorna monteras i en nybyggnation, måste du köpa rätt monteringsram för din högtalarmodell från din auktoriserade JBL-återförsäljare. När gipsskivorna har monterats följer du anvisningarna i För befintlig konstruktion, nedan.

För befintlig konstruktion

OBS! Monteringsförfarandet är samma för alla modeller som täcks av den här bruksanvisningen.

1. Se till att gipsskivorna, plywoodskivorna eller annat takmaterial är 13-51 mm tjocka och tål vikten på den högtalare som monteras.

Se till att du har minst 25,4 mm mellan kanten på den medföljande monteringsmallen och eventuella takbjälkar eller andra hinder bakom väggen, så att högtalarens låsmekanism har tillräckligt med plats för att aktiveras fullt ut. Utför en kontroll för att säkerställa att det inte finns några dubbar, ledningar, rör, värmeledningar eller luftventiler i takets hålrum som kan störa högtalarna.

1. Bestäm var högtalaren ska sitta och använd den medföljande mallen för att markera öppningen i taket.

1. Skär takmaterialet längs de markeringar som du gjorde i steg 2 för att skapa en monteringsöppning.

1. Anslut högtalarna till förstärkaren enligt avsnittet Ansluta förstärkaren, på sida 4.

OBS! För 6ICDT måste du ansluta både vänster och höger högtalarkabel från förstärkaren.

1. Sätt fast en säkerhetslina i högtalarens fäste, enligt gällande säkerhetsföreskrifterna.

1. Se till att alla fyra högtalarklämmorna är positionen där de är redo för montering.

Högtalarklämmor i position redo för montering

JBL

1. För in högtalaren rakt in i monteringshålet. Dra åt klämmornas skruvar på högtalarens framsida. Högtalarklämmorna vrids automatiskt till rätt läge och börjar spänna fast högtalaren.

- När du känner att skruvarna är tröga har högtalaren spänts fast ordentligt.

VIKTIGT: Använd alltid en inställning med ett lågt vridmoment. Skruva ALDRIG åt lässkruvarna för hårt

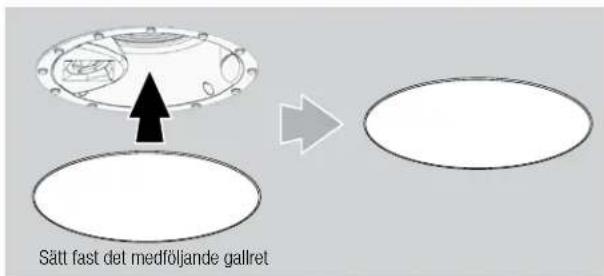

1. Sätt fast det medföljande gallret. Kraftiga magneter i högtalarramen håller gallret säkert på plats.

Måla gallret

Gallret på JBL:s arkitektoniska högtalare kan målas för att passa inredningen. Om du vill byta färg på gallret fungerar dess matta yta som grundfärg. Följ den här proceduren för bästa resultat:

1. Ta försiktigt bort nätväven från gallrets baksida innan du börjar måla.
2. Använd sprayfärg av hög kvalitet och lägg på ett tunt lager med färg. Se till att hålen i gallret inte täpps igen. Om de fylls med färg försämras högtalarens ljudkvalitet. Om några hål i gallret täpps igen kan du använda komprimerad luft och blåsa ut färgen.

OBS! Om du upptäcker att någon gallerperforering har fyllts med färg efter att färgen har torkat kan du använda ett rakt stift eller en synål och försiktigt ta bort färgen.

1. Vi skickar med extra nätväv. När färgen har lorkat applicerar du ett tunt lager med spraylim på insidan av det perforerade gallret och sätter fast en ny nätväv. Spreja aldrig lim på nätväven.

JUSTERINGAR

DISKANTHÖGTALARE MED JUSTERBAR VINKEL

Med inbyggnadshögtalarna i JBL Studio-serien 2 kan du justera diskentelementets vinkel. Detta gör du genom att trycka på diskantens yttering, som visas i illustrationen nedan. Var försiktig så att du inte rör vid vid diskantens membran eller upphängning.

Nivåkontrollen för diskantljuden gör att du kan finjustera högtalarens höga frekvenser för att kompensera för olika aukustiska miljöer. Kontrollen har tre lägen:

+: Höjer nivån på de höga frekvenserna. Ställ in kontrollen på det här läget om rummet har många saker som absorberar diskantljud, till exempel tjocka mattor, gardiner eller tygmöbler.

0: Normal nivå. Det här läget passar de flesta installationer.

-: Sänker nivån på de höga frekvenserna. Ställ in kontrollen på det här läget om rummet har många saker som reflekterar diskantljud, till exempel fönsterrutor, kala golv och stora kala väggar, eller om om högtalarna används utan galler.

ÖVERDRIVA UTEFFEKTNIVÅER

Dina högtalare från JBL har specialdesignade omvandlare och nätverkskomponenter av hög kvalitet, med högpassfilter med branta cutoffs som minskar risken för skador på enskilda högtalarelement och hjälper högtalarna att upprätthålla sin prestanda även under extrema driftförhållanden. Alla högtalare har emellertid gränser när det gäller kontinuerlig uppspelning. Du kan utöka dessa gränser genom att undvika volymnivåer som leder till förvrängt eller ansträngt ljud.

FÅ SERVICE

Vid behov av service kontaktar du en auktoriserad JBL-återförsäljare. Se Begränsad garanti, på sida 7 för mer information.

MÅTT

	Diameter på monteringsöppning	Monterlingsdjup	Totala dimensioner (med galler)
Studio 2 8IC	244 mm 132 mm	272 mm dia. x 135 mm d up
Studio 2 6IC	203 mm 120 mm	231 mm dia. x 125 mm d up
Studio 2 6ICDT	203 mm 120 mm	231 mm dia. x 125 mm d up

Dimensionerna kan komma att ändras utan föregående meddelande. För kompletta prestandaspecifikationer, gå till webbsidan för JBL: www.jbl.com.

BEGRÄNSAD GARANTI

JBL-seriens högtalare har garanti mot defekter. Garantins giltighetstid beror på lagen i det land i vilket högtalaren köptes. Din lokala JBL-återförsäljare kan hjälpa dig att avgöra hur länge din garanti gäller.
