Studio 2 8IC - Altavoz JBL - Manual de uso y guía de instrucciones gratis

Marca	JBL
Modelo	Studio 2 8IC
Tipo de producto	Altavoz empotrable en techo
Diámetro de corte de montaje	244 mm
Profundidad de montaje requerida	132 mm
Dimensiones totales (con rejilla)	Diámetro 272 mm x profundidad 135 mm
Altavoz de graves	8" (200 mm) con borde de goma
Altavoz de agudos	CMMD Lite de 25 mm (1") orientable
Ajuste de agudos	Interruptor de 3 posiciones (+/0/-)
Tipo de filtro	Red de alto orden
Alimentación	Pasiva, requiere amplificador externo
Conectividad	Terminales de resorte (positivo rojo, negativo negro)
Sección de cable recomendada	Hasta 15 m: 1,31 mm² (AWG 16); 15-30 m: 3,31 mm² (AWG 12)
Material de la rejilla	Rejilla magnética desmontable, posible pintar
Accesorios incluidos	Rejilla, velo de repuesto, plantilla de montaje, manual de instrucciones
Uso recomendado	Sonido distribuido, estéreo 2 canales, cine en casa (5.1/7.1)
Garantía	Según la legislación del país de compra

Preguntas frecuentes - Studio 2 8IC JBL

¿Cuál es la profundidad de montaje mínima necesaria para el altavoz Studio 2 8IC?

La profundidad de montaje requerida es de 132 mm. Asegúrese de que el espacio en el techo sea suficiente.

¿Cómo conectar el altavoz al amplificador?

Use cable de altavoz de sección adecuada (1,31 mm² para menos de 15 m). Conecte el terminal positivo (rojo) a la salida positiva del amplificador y el terminal negativo (negro) a la salida negativa. Presione el terminal para insertar el cable pelado, luego suelte.

¿Se puede pintar la rejilla?

Sí, la rejilla se puede pintar. Primero retire el velo trasero, aplique una fina capa de pintura en aerosol asegurándose de no obstruir las perforaciones. Use el velo de repuesto proporcionado después del secado.

¿Cómo ajustar el nivel de agudos?

Un interruptor de 3 posiciones (+/0/-) permite ajustar los agudos: + para habitaciones absorbentes, 0 para uso normal, - para habitaciones reflectantes.

¿Qué tipo de altavoz de agudos se utiliza?

El altavoz de agudos es un CMMD Lite de 25 mm (1 pulgada) con guía de ondas integrada, orientable para optimizar la cobertura de sonido.

¿Cuál es el tamaño del altavoz de graves?

El altavoz de graves mide 8 pulgadas (200 mm) con un borde de goma para baja distorsión.

¿Cómo instalar el altavoz en un techo existente?

Use la plantilla proporcionada para marcar el corte de 244 mm de diámetro. Corte el techo, conecte los cables, inserte el altavoz y apriete los tornillos de las fijaciones hasta que estén firmes. Monte la rejilla magnética.

¿Puedo usar el altavoz en un sistema de cine en casa 5.1?

Sí, el altavoz puede servir como canal frontal o surround. Coloque los altavoces frontales centrados respecto a la pantalla y los surrounds a los lados o ligeramente detrás del área de escucha.

¿Cuáles son los riesgos en caso de instalación incorrecta?

Una instalación incorrecta puede provocar la caída del altavoz, daños materiales o lesiones. Respete las instrucciones de seguridad y use un cable de retención sísmica si es necesario.

¿Cómo mantener el altavoz?

Limpie la rejilla con un paño suave seco. Evite productos químicos. No toque el diafragma del altavoz de agudos.

MANUAL DE USUARIO Studio 2 8IC JBL

Altavoz arquitectónico integrado en el techo Premium Manual de instrucciones

CONVENCIONES DE LA DOCUMENTACIÓN

Este documento contiene instrucciones generales de seguridad, instalación y uso de los altavoces integrables en el techo JBL Studio 2 6IC, 8IC y 6ICDT. Es importante leer este documento antes de tratar de usar este producto. Preste atención especial a:

ADVERTENCIA: Llama la atención sobre un procedimiento, una práctica, una situación o similar que, si no se realiza o respeta correctamente, podría dar lugar a lesiones o la muerte.

PRECAUCIÓN: Llama la atención sobre un procedimiento, una práctica, una situación o similar que, si no se realiza o respeta correctamente, podría dar lugar a daños o a la destrucción del producto, total o parcialmente.

Nota: Llama la atención sobre información que ayuda a instalar o usar el producto.

ACERCA DE LOS ALTAVOCES INTEGRABLES EN EL TECHO JBL®

Durante más de 68 años, los ingenieros de JBL ^® se han implicado en cualquier aspecto de la grabación y reproducción de música y películas, desde conciertos en directo a las grabaciones que reproduce en movimiento y en su hogar, vehículo u oficina. Confiamos en que el sistema JBL que ha elegido le proporcione tota la nota de diversión que espera y que, cuando piense en comprar un equipo de audio adicional, elija una vez más los productos JBL.

CARACTERÍSTICAS PRINCIPALES DE LOS ALTAVOCES INTEGRABLES EN EL TECHO

• Woofers de amplia gama con envolventes de goma que proporcionan una salida elevada con baja distorsión.
• Altavoz de agudos de 1" (25 mm) CMMD Lite con una guía de ondas que proporciona una respuesta óptima tanto en el eje como fuera del eje.
• Red de corte de frecuencias de alto orden que proporciona una reproducción precisa del timbre.

REGISTRO DE PRODUCTO

Dedique unos instantes a registrar su producto en el sitio web en www.jbl.com. Esto nos permitirá tenerle informado de nuestros avances más recientes y a conocer a nuestros clientes y ofrecerles productos a la medida de sus necesidades y expectativas.

CONTENIDOS DE LA CAJA

La caja del altavoz para integrar en el techo JBL debe contener los elementos siguientes:

1 x Altavoz integrable en el techo JBL
1 x Rejilla
1 x Paño de rejilla adicional
1 x Plantilla de montaje
1 x Manual de instrucciones

DESEMBALAJE DEL ALTAVOZ

Desembale el sistema con cuidado. Si sospecha que se hayan podido producir daños durante el transporte, informe inmediatamente de ello a su distribuidor o al servicio de entrega. Conserve la caja de envío y los materiales de embalaje para usos futuros.

CONSIDERACIONES DE INSTALACIÓN

Sus nuevos altavoces JBL están diseñados para funcionar con una precisión excepcional. No obstante, el rendimiento real de cualquier altavoz depende de la colocación del altavoz en la sala de escucha y de la acústica de esta sala. No todos los lugares de escucha ofrecen las condiciones idóneas en estos dos factores. Por consiguiente, prestar atención a la colocación de los altavoces integrables en el techo JBL tendrá un efecto apreciable en el rendimiento general de los altavoces.

COLOCACIÓN DEL ALTAVOZ PARA OBTENER UNA BUENA DISTRIBUCIÓN DEL SONIDO

• Puesto que el sonido distribuido se oye repartido por toda una zona, coloque los altavoces de la forma más uniforme posible para obtener una cobertura uniforme en toda la zona.
• Coloque los altavoces izquierdo y derecho aproximadamente a la misma distancia de las ubicaciones principales de escucha.
• Para evitar "puntos calientes", donde el sonido es demasiado intenso, utilice más altavoces, cada conjunto de ellos con un volumen menor.

COLOCACIÓN DE LOS ALTAVOCES PARA ESTÉREO DE DOS CANALES

Coloque los altavoces derecho e izquierdo a la misma distancia del área de escucha principal (o a la distancia más parecida posible). La distancia de cada altavoz a la pared lateral más próxima también debe ser tan parecida como sea posible.

En una situación ideal, la distancia entre los altavoces izquierdo y derecho debería ser ligeramente menor que sus distancias a la zona de escucha principal.

COLOCACIÓN DE LOS ALTAVOCES PARA CINE EN CASA

• Los altavoces delantero izquierdo, central y delantero derecho deben estar centrados respecto de la pantalla de visualización de vídeo.
• Los altavoces delantero izquierdo, central y delantero derecho deben estar más cerca de la pantalla de visualización de vídeo que de la zona de escucha principal. Por ejemplo, si la pantalla de visualización de vídeo está a 3 m de la zona de escucha principal, los altavoces deberían estar a 1,8 m o más de la zona de escucha principal.
• Los altavoces delantero izquierdo, central y delantero derecho deben estar relativamente cerca de los lados de la pantalla de visualización de vídeo. Por ejemplo, por lo general, los altavoces delantero izquierdo y delantero derecho para una pantalla de visualización de vídeo de 1,2 m (50 pulgadas) no deberían estar separados más de 2 m (80 pulgadas).
• El altavoz central debería estar alineado con el centro de la pantalla de visualización de vídeo.
• Los altavoces de los canales envolventes deben estar tan alejados de la zona principal de escucha como sea posible pero por lo menos a 0,6 m (2 pies) de las paredes laterales y del fondo.

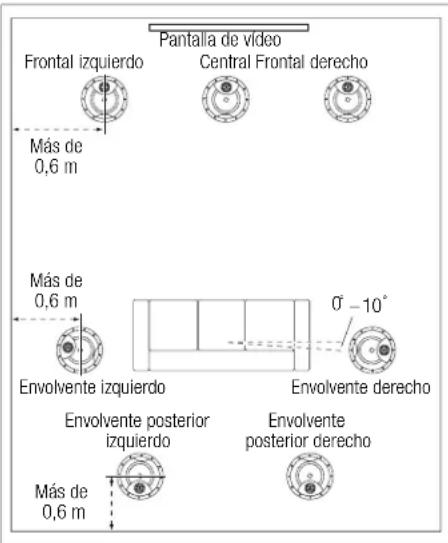

Colocación de altavoces para 5.1 canales

- En un sistema de 5.1 canales, los altavoces envolventes izquierdo y derecho deben estar colocados directamente a los lados o hasta un máximo de 10 grados por detrás de la zona principal de escucha.

Colocación de altavoces para 7.1 canales

• En un sistema de 7.1 canales, los altavoces envolventes izquierdo y derecho deben estar colocados directamente a los lados o hasta un máximo de 10 grados por detrás de la zona principal de escucha.
• En un sistema de 7.1 canales, los altavoces traseros envolventes izquierdo y derecho deben ser equidistantes respecto de la zona principal de escucha y por lo general tan lejos como sea posible pero por lo menos a 0,6 m (2 pies) de las paredes laterales y posterior.

JBL

INSTRUCCIONES DE INSTALACIÓN

PRECAUCIÓN: No utilice el sonodeflector de montaje del altavoz de agudos como asa para mover, trasladar o colocar el altavoz. Hacerlo puede dañar el sonodeflector. Este daño no está cubierto por la garantía del altavoz.

Los altavoces arquitectónicos JBL son muy fáciles de instalar. No obstante, si no puede comprender y seguir las instrucciones de este manual totalmente y con claridad, o si no está seguro de su capacidad para instalar los altavoces correctamente, póngase en contacto con su distribuidor o con un instalador cualificado.

ADVERTENCIA: HARMAN International no asume ninguna responsabilidad por la instalación inadecuada de hardware ni de daños personales o daños en los productos que resulten de una instalación inadecuada o un altavoz caído.

CONEXIÓN CON EL AMPLIFICADOR

PRECAUCIÓN: QUITAR LA ALIMENTACIÓN

Es necesario conectar los cables del altavoz antes de completar la instalación del altavoz. Con el fin de proteger el sistema de audio y a usted mismo de daños o lesiones a causa de cortocircuitos eléctricos o picos de tensión accidentales durante la instalación, APAGUE todos los sistemas de audio antes de empezar a instalar el altavoz.

Cable para los altavoces

Utilice cable para altavoces de alta calidad para obtener el máximo rendimiento de sus altavoces integrados en el techo JBL.

• En el caso de longitudes de cable mayores que 15 m, utilice por lo menos cable de calibre 16.
• En el caso de longitudes de cable entre 15 y 30 m, utilice por lo menos cable de calibre 12.
• En el caso de longitudes de cable mayores que 30 m, utilice por lo menos cable de calibre 10.

Nota: Todos los cables para altavoces deben cumplir con todos los códigos de seguridad y de construcción de la zona para aplicaciones integradas en el techo.

Conexiones

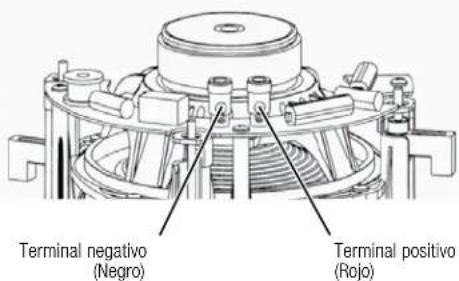

Conecte el terminal positivo (+) de cada canal de la parte posterior del amplificador o receptor al terminal positivo (rojo) del altavoz correspondiente. Conecte el terminal negativo (-) de cada canal de la parte posterior del amplificador o receptor al terminal negativo (negro) del altavoz correspondiente. No invierta las polaridades (esto es, no conecte + con - ni - con +) al realizar las conexiones. Hacerlo puede perjudicar a la distribución espacial y reducir la respuesta de bajos.

Presione sobre el poste para abrir el orificio. Inserte el extremo pelado del cable en el orificio y suelte el poste para fijar el cable.

PRECAUCIÓN: Para evitar cortocircuitos que pueden dañar el equipo, asegúrese de que las hebras de cable positivas y negativas no se toquen entre si y que no toquen ninguna pieza metálica como el marco del altavoz.

MONTAJE DE LOS ALTAVOCES

Para nueva construcción

Si desea preinstalar un marco para encastar los altavoces antes de realizar el acabado de la pared en una construcción nueva, deberá comprar el kit de bastidor adecuado para encastar el modelo de altavoz específico en su distribuidor JBL. El kit de encastado contiene instrucciones detalladas de montaje. Después del acabado de la pared, siga las instrucciones de instalación de En una construcción existente a continuación.

En una construcción existente

Nota: El procedimiento de instalación es el mismo para todos los modelos que abarca este manual.

1. Asegúrese de que el enyesado, contrachapado u otro material del techo tenga un grosor de 13 mm a 51 mm y sea capaz de sostener el peso del altavoz que se vaya a instalar.

Asegúrese de dejar por lo menos 25,4 mm entre el borde de la plantilla de instalación suministrada y cualquier regata u otra obstrucción detrás de la pared, de modo que el mecanismo de sujeción del altavoz tenga lugar suficiente como para accionarse totalmente. Analice las obstrucciones para asegurarse de que no haya varillas, tramos de conductos, tuberías, tubos de calefacción ni retornos de aire en la cavidad del techo que puedan interferir con el altavoz.

1. Determine la ubicación correcta del altavoz y utilice la plantilla incluida con el altavoz para marcar el material del techo.

1. Corte el acabado del techo por la marca realizada en el paso 2 con el fin de crear una abertura para el montaje.

1. Conecte el altavoz al amplificador tal como se describe en Conectar el amplificador, en la página 4.

NOTA: En el caso de 6ICDT, es necesario conectar los cables de altavoz izquierdo y derecho del amplificador.

1. Monte la pestaña sísmica del altavoz a una línea de apoyo según indiquen las normas locales de seguridad.

1. Asegúrese de que las cuatro abrazaderas del altavoz estén en posición "listo para montar".

Abrazaderas del altavoz en posición lista para montar

JBL

1. Inserte el altavoz derecho en la abertura de montaje. Apriete los tornillos de las abrazaderas del altavoz en la parte delantera del sonodeflector del altavoz. Las abrazaderas del altavoz giran automáticamente hacia su posición y empiezan a sujetar el altavoz.

- Cuando se nota resistencia en los tornillos, significa que el altavoz está correctamente sujeto.

IMPORTANTE: Utilice siempre montajes con par de apriete bajo. No apriete NUNCA en exceso los tornillos de las abrazaderas.

1. Monte la rejilla suministrada. Unos potentes imanes situados en el marco del altavoz sostienen la rejilla en su lugar con firmeza.

Pintado de la rejilla

Las rejillas de los altavoces arquitectónicos JBL se pueden pintar para ajustarlas a cualquier decoración. Si desea cambiar el color de la rejilla, su acabado satinado funcionará como imprimación. Para obtener el mejor resultado, siga este procedimiento.

1. Quite con cuidado el tejido de rejilla de la parte posterior de la rejilla antes de pintarla.
2. Utilice pintura en espray de alta validad para aplicar un recubrimiento fino de color. Asegúrese de que las perforaciones de la rejilla queden libres de pintura. Si se llenan de pintura, disminuirá la calidad del sonido del altavoz. Si hay algún orificio embozado, utilice aire comprimido para soplar la pintura y quitarla del orificio.

Nota: Si encuentra alguna perforación de la rejilla embozada después de secarse la pintura, utilice una aguja o una chincheta para quitar cuidadosamente la pintura.

1. Se suministran tejidos de rejilla de recambio. Cuando la pintura esté seca, aplique un ligero recubrimiento de adhesivo en espray en la parte interior de la rejilla perforada y coloque un tejido de rejilla nuevo. IMPORTANTE: No pulverice nunca el adhesivo sobre el tejido.

AJUSTES

ALTAVOZ DE AGUDOS DE ÁNGULO AJUSTABLE

Los modelos de altavoz integrado en el techo JBL Studio 2 permiten ajustar el ángulo del altavoz de agudos. Para cambiar el ángulo, presione sobre el anillo exterior del altavoz de agudos tal como se muestra en la ilustración siguiente. Tenga cuidado de no tocar el diafragma o la suspensión del altavoz de agudos.

CONTROL DEL NIVEL DE ALTA FRECUENCIA

El control de nivel de alta frecuencia permite ajustar la salida de alta frecuencia del altavoz para compensar los distintos entornos acústicos. El control tiene tres ajustes:

+: Aumenta la salida de alta frecuencia. Ajuste el conmutador en esta posición si la sala tiene muchos elementos que absorban la energía del sonido de alta frecuencia, como alfombras gruesas, cortinas o muebles tapizados con tela.

0: Salida de alta frecuencia normal. Esta es la posición adecuada del interruptor para la mayoría de instalaciones.

-: Disminuye la salida de alta frecuencia. Ajuste el conmutador en esta posición si la sala tiene muchos elementos que reflejen la energía del sonido de alta frecuencia, como grandes ventanas descubiertas, suelo de baldosas sin revestimiento y grandes secciones de paredes vacías, o si los altavoces se utilizan sin rejillas.

NIVELES DE SALIDA EXCESIVOS

Los altavoces JBL disponen de transductores diseñados a medida y componentes de red de alta calidad que disponen de filtros de alto orden con cortes abruptos que reducen las posibilidades de daños en las unidades de cada uno de los altavoces y ayudan a los altavoces a mantener su rendimiento incluso en condiciones de uso extremas. No obstante, en cuanto se refiere a la reproducción continua, todos los altavoces tienen límites. Para ampliar estos límites, evite la reproducción a niveles de volumen que den lugar a un sonido distorsionado o tensionado.

OBTENER ASISTENCIA

Para obtener asistencia, póngase en contacto con un distribuidor JBL autorizado. Consulte la Garantía limitada en la página 7 para obtener más información.

DIMENSIONES

	Diámetro de la apertura de montaje	Profundidad de montaje	Dimensiones totales (con rejilla)
Studio 2 8IC	244 mm 132 mm 272 mm diám. x 135 mm prof.
Studio 2 6IC	203 mm 120 mm 231 mm diám. x 125 mm prof.
Studio 2 6ICDT	203 mm 120 mm 231 mm diám. x 125 mm prof.

Las dimensiones están sujetas a cambios sin aviso previo.

Para consultar las especificaciones de rendimiento completas, visite el sitio web de JBL: www.jbl.com.

GARANTÍA LIMITADA

Los altavoces JBL Series están garantizados frente a defectos. La duración de la garantía de los altavoces depende de la legislación del país donde se haya adquirido. Su distribuidor local JBL puede ayudarle a determinar la duración de la garantía.
