Marca	JBL
Modelo	Studio 2 8IC
Tipo de produto	Caixa embutida no teto
Diâmetro de corte de montagem	244 mm
Profundidade de montagem necessária	132 mm
Dimensões totais (com grade)	Diâmetro 272 mm x profundidade 135 mm
Alto-falante grave	8" (200 mm) com borda de borracha
Alto-falante agudo	CMMD Lite de 25 mm (1") orientável
Ajuste de agudos	Chave de 3 posições (+/0/-)
Tipo de filtro	Rede de ordem elevada
Alimentação	Passiva, necessita amplificador externo
Conectividade	Terminais de mola (positivo vermelho, negativo preto)
Seção de cabo recomendada	Até 15 m: 1,31 mm² (AWG 16); 15-30 m: 3,31 mm² (AWG 12)
Material da grade	Grade magnética removível, pintável
Acessórios incluídos	Grade, véu sobressalente, gabarito de montagem, manual de instruções
Uso recomendado	Som distribuído, estéreo 2 canais, home theater (5.1/7.1)
Garantia	De acordo com a legislação do país de compra

Perguntas frequentes - Studio 2 8IC JBL

Qual é a profundidade de montagem mínima necessária para a caixa Studio 2 8IC?

A profundidade de montagem necessária é de 132 mm. Certifique-se de que o espaço no teto é suficiente.

Como conectar a caixa ao amplificador?

Use cabo de caixa de seção adequada (1,31 mm² para menos de 15 m). Conecte o terminal positivo (vermelho) à saída positiva do amplificador e o terminal negativo (preto) à saída negativa. Pressione o terminal para inserir o fio descascado e solte.

Pode-se pintar a grade?

Sim, a grade pode ser pintada. Remova primeiro o véu traseiro, aplique uma camada fina de tinta spray tomando cuidado para não obstruir as perfurações. Use o véu sobressalente fornecido após a secagem.

Como ajustar o nível dos agudos?

Uma chave de 3 posições (+/0/-) permite ajustar os agudos: + para salas absorventes, 0 para uso normal, - para salas refletoras.

Que tipo de alto-falante agudo é usado?

O alto-falante agudo é um CMMD Lite de 25 mm (1 polegada) com guia de ondas integrado, orientável para otimizar a cobertura sonora.

Qual é o tamanho do alto-falante grave?

O alto-falante grave mede 8 polegadas (200 mm) com borda de borracha para baixa distorção.

Como instalar a caixa em um teto existente?

Use o gabarito fornecido para traçar o corte de 244 mm de diâmetro. Corte o teto, conecte os cabos, insira a caixa e aperte os parafusos dos suportes até a resistência. Monte a grade magnética.

Posso usar a caixa em um sistema home theater 5.1?

Sim, a caixa pode servir como canal frontal ou surround. Coloque as caixas frontais centradas em relação à tela e as surround nas laterais ou ligeiramente atrás da área de audição.

Quais são os riscos em caso de instalação incorreta?

Uma instalação incorreta pode causar a queda da caixa, danos materiais ou ferimentos. Respeite as instruções de segurança e use um cabo de retenção sísmica se necessário.

Como fazer a manutenção da caixa?

Limpe a grade com um pano macio seco. Evite produtos químicos. Não toque no diafragma do alto-falante agudo.

MANUAL DE UTILIZADOR Studio 2 8IC JBL

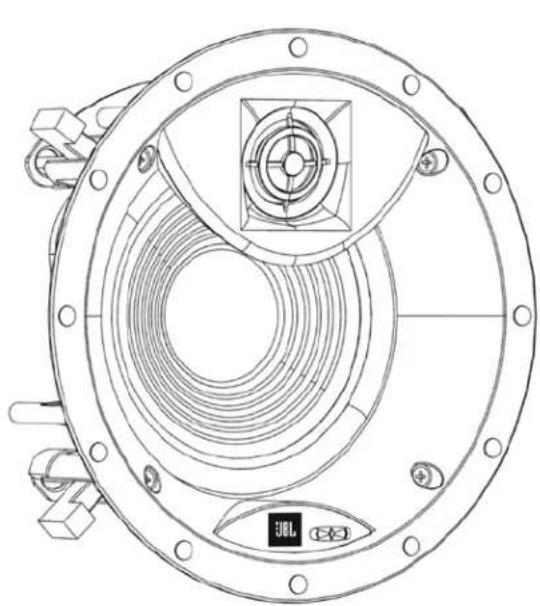

Caixas de embutir com qualidade premium Manual de instruções

CONVENÇÕES DA DOCUMENTAÇÃO

Este documento contém instruções gerais sobre segurança, instalação e operação das caixas de embutir teto JBL Studio 2 6IC, 8IC e 6ICDT. Antes de tentar usar o produto, leia cuidadosamente estas instruções, com especial atenção para os seguintes dísticos:

ATENÇÃO: Indica um procedimento, conduta, condição ou assemelhados que, se não forem corretamente seguidos ou realizados, podem causar lesões corporais ou morte.

AVISO: Indica um procedimento, conduta, condição ou assemelhados que, se não forem corretamente seguidos ou realizados, podem danificar ou destruir total ou parcialmente o produto.

Obs: Indica informações complementares, que ajudam a instalar ou usar o produto.

CAIXAS DE EMBUTIR JBL®

Há mais de 68 anos, os engenheiros da JBL® participam de todos os aspectos da gravação e reprodução de música e cinema, desde apresentações ao vivo a gravações para ouvir em casa, no carro ou no escritório. Temos certeza de que o sistema JBL que você escolheu proporcionará toda a sonoridade você deseja e que, quando comprar mais equipamentos de som, você tornará a escolher produtos JBL.

DESTAQUES DAS CAIXAS DE EMBUTIR

• Woofers com excursão longa e contornos emborrachados, que produzem volume elevado com distorção baixa.
• Tweeters de domo CMMD Lite de 1 polegada (25 mm) com guia de onda integrado, que produzem a melhor resposta axial e extra-axial.
• Rede de crossover de alta qualidade, que reproduz os timbres com precisão.

REGISTRO DO PRODUTO

Recomendamos que você registre seu produto no site www.jbl.com. Assim, poderemos mantê-lo informado sobre nossos últimos avanços e saber mais sobre nossos clientes para criar produtos que atendam melhor a suas necessidades e expectativas.

CONTEÚDO DA CAIXA

As caixas de embutir JBL são fornecidas com as seguintes peças:

1 x caixa de embutir JBL
1 x grade
1 x pano protetor adicional para a grade
1 x gabarito de montagem
1 x manual de instruções

RETIRANDO O ALTO-FALANTE DA EMBALAGEM

Desembale o alto-falante cuidadosamente. Se achar que ele foi danificado durante o transporte, procure imediatamente seu revendedor e/ou a transportadora. Guarde a caixa usada para transporte e os materiais de embalagem.

OBSERVAÇÕES SOBRE A INSTALAÇÃO

Seus alto-falantes JBL foram projetados para proporcionar um desempenho de alta precisão, mas todo alto-falante tem seu desempenho afetado pelo posicionamento no ambiente e pelas características acústicas do local. Nem todos os espaços são ideais em relação a esses dois fatores. Portanto, as caixas de embutir JBL devem ser posicionadas com especial cuidado para obter o melhor desempenho.

JBL

POSICIONAMENTO DOS ALTO-FALANTES PARA DISTRIBUIR MELHOR O SOM

• Como o som distribuído se difunde por uma área extensa, instale os alto-falantes com a distribuição mais uniforme possível para garantir uma cobertura uniforme em todo o espaço.
• Coloque os alto-falantes direito e esquerdo aproximadamente à mesma distância dos principais locais de ouvintes.
• Para evitar pontos de volume sonoro excessivo, procure usar mais alto-falantes e reduzir o volume de som por falante.

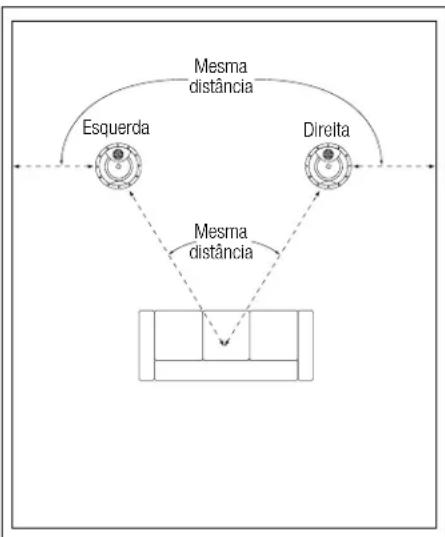

POSICIONAMENTO DE ALTO-FALANTES PARA ESTÉREO EM DOIS CANAIS

Instale os alto-falantes direito e esquerdo à mesma distância do principal local do ouvinte, reduzindo ao máximo a diferença entre as distâncias. As distâncias entre os alto-falantes e as paredes laterais mais próximas também devem ser tão uniformes quanto possível.

A distância ideal entre os alto-falantes esquerdo e direito deve ser um pouco menor que a distância do principal local do ouvinte.

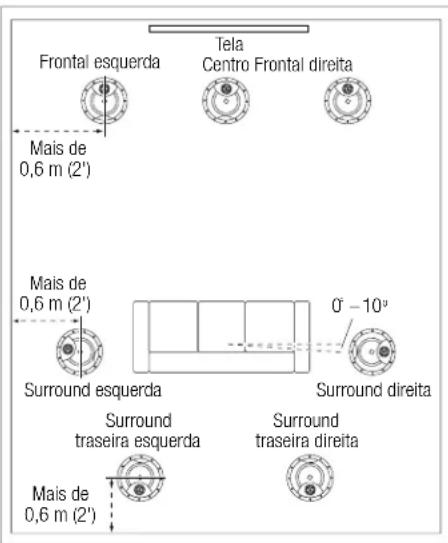

POSICIONAMENTO DE ALTO-FALANTES PARA HOME-THEATER

• Os alto-falantes frontal esquerdo, central e frontal direito devem ser centrados em relação à tela.
• Os alto-falantes frontal esquerdo, central e frontal direito devem ficar o mais perto possível da tela e não da principal localização do ouvinte. Por exemplo, se a tela estiver a 3 m (10 pés) do principal local do ouvinte, os alto-falantes devem ser instalados a pelo menos 1,8 m (6 pés) do local do ouvinte.
• Os alto-falantes frontal esquerdo e frontal direito devem ficar relativamente próximos dos lados da tela. Por exemplo, alto-falantes frontal esquerdo e frontal direito usados com uma tela de 50 polegadas (1,2 m) geralmente não devem ficar a mais de 2 m (80 polegadas) um do outro.

- O alto-falante central deve ser alinhado com o centro da tela.

- Os alto-falantes do canal surround devem ficar tão afastados quanto possível do local do ouvinte e a pelo menos 0,6 m (2 pés) das paredes lateral e traseira.

Posicionamento de caixas de som para 5,1 canais

- Em um sistema de 5.1 canais, os alto-falantes surround esquerdo e direito devem ser instalados exatamente ao lado ou até 10 graus atrás do principal local do ouvinte.

Posicionamento de caixas de som para 7.1 canais

• Em um sistema de 7.1 canais, os alto-falantes surround esquerdo e direito devem ser instalados exatamente ao lado ou até 10 graus atrás do principal local do ouvinte.
• Em um sistema de 7.1 canais, os alto-falantes surround traseiros esquerdo e direito devem ficar equidistantes do principal local do ouvinte e, de modo geral, tão longe quanto possível (pelo menos 0,6 m (2 pés) de distância) das paredes lateral e traseira.

INSTRUÇÕES DE INSTALAÇÃO

AVISO: Não use o baffle de montagem dos tweeters como cabo para deslocar, transportar ou reposicionar a caixa de som, ou o baffle pode ser danificado. A garantia não cobrirá esse tipo de dano.

As caixas de embutir JBL são de fácil instalação. Entretanto, se você não entender claramente as instruções neste manual, não conseguir segui-las de modo apropriado ou achar que não conseguirá instalar os alto-falantes corretamente, procure seu revendedor ou um instalador qualificado..

ATENÇÃO: A HARMAN International não assumirá nenhuma responsabilidade por instalação incorreta do equipamento nem por lesões corporais ou danos a produtos decorrentes de instalação inapropriada ou quedas de alto-falantes.

CONEXÃO AO AMPLIFICADOR

AVISO: DESLIGUE A ENERGIA

A fiação das caixas precisa ser conectada antes do final da instalação. Curto-circuitos e picos de voltagem durante a instalação podem danificar o equipamento ou causar lesões corporais. Para evitá-los, desligue todos os equipamentos de som antes de começar a instalar os alto-falantes.

Fiação dos alto-falantes

Para obter o melhor desempenho de suas caixas de embutir JBL, use apenas fio de som de alta qualidade.

• Se o fio tiver menos de 15 (50 pés) de comprimento, use fio de som com bitola igual ou maior que 16.
• Se o fio tiver de 15 a 30 m (50 a 100 pés) de comprimento, use fio de som com bitola igual ou maior que 12.
• Se o fio tiver mais de 30 m (100 pés) de comprimento, use fio de som com bitola igual ou maior que 10.

Obs: Todos os fios de som precisam atender a todas as normas de construção civil e códigos de segurança pertinentes a instalações no teto.

Conexões

Conecte o terminal positivo (+) de cada canal na parte traseira do amplificador ou receiver ao terminal positivo (vermelho) da caixa de som correspondente e o terminal negativo (−) de cada canal na parte traseira do amplificador ao terminal negativo (preto) da caixa de som correspondente. Nunca inverta as polaridades ("+" com "-" ou "-" com "+" ao fazer as conexões, pois isso pode prejudicar a imagem estéreo e a resposta de graves.

Pressione o pino para abrir o orifício, introduza a ponta desencapada do fio e solte o pino para fixar o fio.

AVISO: Os curto-circuitos podem danificar seu equipamento. Para evitá-los, nunca deixe que fiapos dos fios positivo e negativo toquem uns nos outros ou em outras peças metálicas como o gabinete da caixa de som.

JBL

MONTAGEM DAS CAIXAS DE SOM

Construções novas

Se quiser pré-instalar um gabarito para os alto-falantes antes de colocar forros de gesso em construções novas, adquira o kit de gabarito apropriado para o alto-falante de um revendedor JBL autorizado. Os kits dos gabaritos vêm com instruções de montagem detalhadas. Depois de colocar o gesso, siga as instruções de instalação abaixo na seção Construções prontas.

Construções prontas

Obs: O procedimento de instalação é o mesmo para todos os modelos mencionados neste manual.

1. Verifique se o gesso, compensado ou outro material do forro possui pelo menos 1/2" a 2" (13 a 51 mm) de espessura e consegue suportar o peso da caixa de som a ser instalada.

Mantenha as bordas do gabarito de montagem a pelo menos 1" (25,4 mm) de quaisquer ripas ou outros obstáculos localizados atrás da parede para que haja espaço suficiente para o funcionamento do mecanismo de travamento da caixa de som. Observe o local para verificar se o espaço acima do forro contém tocos, pedaços de conduite, tubos, dutos de aquecimento ou ventilação que possam interferir na instalação ou funcionamento da caixa de som.

1. Seleccione o local de instalação e use o gabarito fornecido com a caixa de som para marcar o forro do teto.

1. Corte o gesso ao longo da marca feita na etapa 2 para criar uma abertura de montagem.

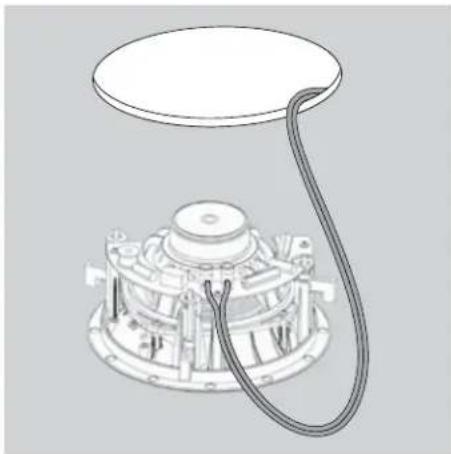

1. Conecte a caixa de som ao amplificador conforme explicado na seção Conexão ao amplificador (página 4).

OBSERVAÇÃO: No modelo 6ICDT, os fios esquerdo e direito da caixa de som precisam ser ambos conectados ao amplificador.

1. Conecte o olhal de segurança a uma alça de suporte, conforme exigido pela regulamentação local.

1. Verifique se os quatro clampes das caixas de som estão em posição para montagem.

Clampes do alto-falante em posição, prontos para montagem

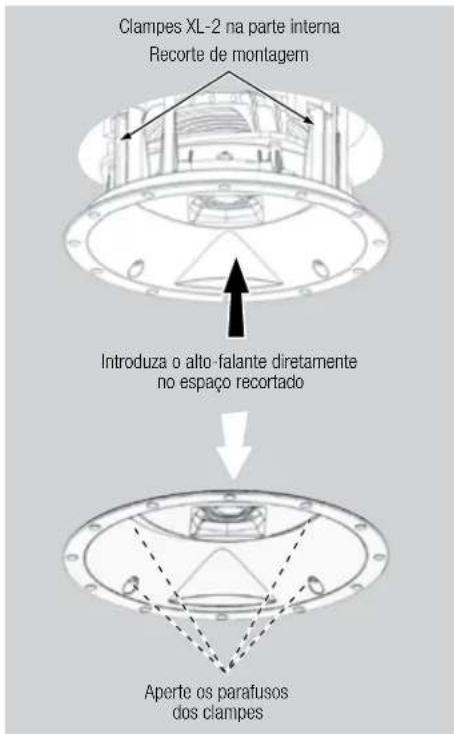

1. Introduza o alto-falante diretamente na abertura de montagem. Aperte os parafusos dos clampes na parte frontal do baffle do alto-falante. Os clampes girarão automaticamente e entrarão em posição de modo a começar a fixar o alto-falante.

- Quando o alto-falante estiver fixado, você começará a encontrar resistência ao apertar o parafuso.

IMPORTANTE: Aplique sempre torque baixo e NUNCA APERTE EXCESSIVAMENTE os parafusos dos clampes

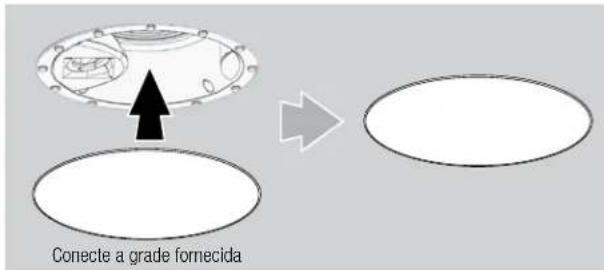

1. Encaixe a grade do alto-falante. Ela é suportada por imãs potentes na base do alto-falante.

Pintura da grade

As grades da caixas de embutir JBL podem ser pintadas para combinar com qualquer decoração. Se quiser pintar a grade de outra cor, o acabamento acetinado servirá como base. Para obter os melhores resultados, o procedimento é o seguinte:

1. Antes de pintar, remova cuidadosamente o pano protetor da parte traseira da grade.
2. Usando tinta spray de alta qualidade, aplique uma fina camada colorida. Não deixe a tinta penetrar pelas perfurações da grade. Se a tinta obstruir as perfurações, isso prejudicará a qualidade do som. Se encontrar alguma perfuração obstruída, retire o excesso de tinta com um jato de ar comprimido.

Obs: Se encontrar alguma perfuração obstruída com tinta depois da secagem, use uma agulha ou alfinete para remover cuidadosamente a tinta.

1. O alto-falante vem com alguns panos protetores sobressalentes. Depois que a tinta secar, aplique uma leve camada de adesivo de tinta na face interna da grade perfurada e coloque um novo pano protetor. IMPORTANTE: Nunca borrife adesivos no pano.

AJUSTES

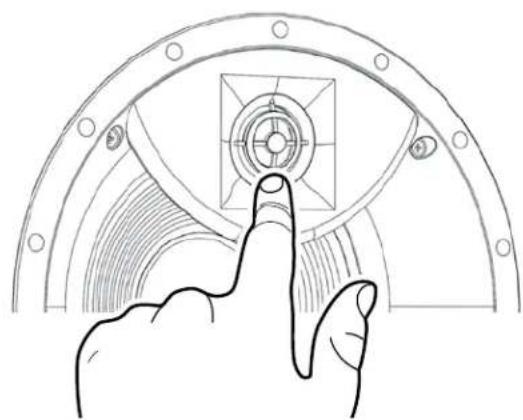

TWEETER COM ÂNGULO AJUSTÁVEL

As caixas de embutir JBL Studio 2 possuem tweeters com ângulo ajustável. Para mudar o ângulo, pressione o anel externo do tweeter conforme mostrado na ilustração abaixo, com cuidado para não tocar no diafragma ou na suspensão do falante.

O controle de altas fre quências permite ajustar a reprodução de alta frequência para compensar diversos ambientes acústicos. O controle pode ser ajustado para três níveis:

+: Reprodução de agudos elevada. Coloque a chave nessa posição se o ambiente possuir muitos elementos que absorvem sons agudos, como tapetes e cortinas grossas ou móveis de tecido.

0: Reprodução de agudos normal. A chave deve ficar nessa posição na maioria das instalações.

-: Reprodução de agudos reduzida. Coloque a chave nessa posição se o ambiente possuir muitos elementos que refletem sons agudos, como janelas grandes descobertas, pisos azulejados ou paredes nuas extensas, ou ainda se o alto-falante for usado sem grades.

JBL

VOLUME EXCESSIVO

Seu alto-falante JBL possui transdutores especialmente projetados, componentes de rede de alta qualidade e filtros passa-alta com delimitações de frequência precisas, que reduzem a possibilidade de danos aos drivers de caixas de som e ajudam a preservar o desempenho dos alto-falantes mesmo sob condições extremas de operação. Entretanto, qualquer alto-falante encontra limites quando é usado continuamente. Para aumentar esses limites, evite o uso de volumes que causam som distorcido ou tenso.

ASSISTÊNCIA TÉCNICA

Para obter assistência técnica, procure um revendedor autorizado JBL. Para mais informações, consulte a seção Garantia limitada (página 7).

DIMENSÕES

	Diâmetro da abertura de montagem	Profundidade de montagem	Dimensões gerais (c/grade)
Studio 2 8IC	9 5/8" (244 mm) 5 3/16" (132 mm) 10 23/32" (272 mm) Diam. x 5 5/16" (135 mm) Profundidade
Studio 2 6IC	8" (203 mm) 4 23/32" (120 mm) 9 3/32" (231 mm) Diam. x 4 5/16" (125 mm) Profundidade
Studio 2 6ICDT	8" (203 mm) 4 23/32" (120 mm) 9 3/32" (231 mm) Diam. x 4 5/16" (125 mm) Profundidade

As dimensões podem ser modificadas sem aviso prévio.

Para obter informações completas sobre o desempenho, acesse o site da JBL em www.jbl.com.

GARANTIA LIMITADA

Os alto-falantes JBL são garantidos contra defeitos. A vigência da garantia da caixa de som depende da legislação em vigor no país na qual ela foi adquirida. Seu revendedor JBL local poderá informar a duração de sua garantia.
