Marke	JBL
Modell	Studio 2 8IC
Produkttyp	Einbaudeckenlautsprecher
Einbaudurchmesser	244 mm
Erforderliche Einbautiefe	132 mm
Gesamtabmessungen (mit Gitter)	Durchmesser 272 mm x Tiefe 135 mm
Tieftöner	8 Zoll (200 mm) mit Gummirand
Hochtöner	CMMD Lite 25 mm (1 Zoll), schwenkbar
Höhenregelung	3-Stufen-Schalter (+/0/-)
Filtertyp	Hochwertiges Frequenzweichennetzwerk
Stromversorgung	Passiv, benötigt externen Verstärker
Anschlüsse	Federklemmen (positiv rot, negativ schwarz)
Empfohlener Kabelquerschnitt	Bis 15 m: 1,31 mm² (AWG 16); 15-30 m: 3,31 mm² (AWG 12)
Gittermaterial	Abnehmbares Magnetgitter, lackierbar
Mitgeliefertes Zubehör	Gitter, Ersatzstoff, Montageschablone, Bedienungsanleitung
Empfohlene Verwendung	Verteilte Beschallung, 2-Kanal-Stereo, Heimkino (5.1/7.1)
Garantie	Gemäß den gesetzlichen Bestimmungen des Kauflandes

Häufig gestellte Fragen - Studio 2 8IC JBL

Welche minimale Einbautiefe ist für den Lautsprecher Studio 2 8IC erforderlich?

Die erforderliche Einbautiefe beträgt 132 mm. Stellen Sie sicher, dass der Platz in der Decke ausreichend ist.

Wie schließe ich den Lautsprecher an den Verstärker an?

Verwenden Sie Lautsprecherkabel mit geeignetem Querschnitt (1,31 mm² für weniger als 15 m). Verbinden Sie die positive Klemme (rot) mit dem positiven Ausgang des Verstärkers und die negative Klemme (schwarz) mit dem negativen Ausgang. Drücken Sie auf die Klemme, um das abisolierte Kabel einzuführen, und lassen Sie dann los.

Kann das Gitter lackiert werden?

Ja, das Gitter kann lackiert werden. Entfernen Sie zuerst die rückseitige Abdeckung, tragen Sie eine dünne Schicht Sprühfarbe auf, ohne die Perforationen zu verstopfen. Verwenden Sie nach dem Trocknen den mitgelieferten Ersatzstoff.

Wie stelle ich den Höhenpegel ein?

Ein 3-Stufen-Schalter (+/0/-) ermöglicht die Höhenanpassung: + für absorbierende Räume, 0 für normalen Gebrauch, - für reflektierende Räume.

Welcher Hochtönertyp wird verwendet?

Der Hochtöner ist ein CMMD Lite mit 25 mm (1 Zoll) und integriertem Wellenleiter, schwenkbar zur Optimierung der Schallabdeckung.

Wie groß ist der Tieftöner?

Der Tieftöner hat 8 Zoll (200 mm) mit einem Gummirand für geringe Verzerrung.

Wie installiere ich den Lautsprecher in einer vorhandenen Decke?

Verwenden Sie die mitgelieferte Schablone, um den Ausschnitt mit 244 mm Durchmesser zu markieren. Schneiden Sie die Decke aus, schließen Sie die Kabel an, setzen Sie den Lautsprecher ein und ziehen Sie die Schrauben der Befestigungen handfest an. Montieren Sie das Magnetgitter.

Kann ich den Lautsprecher in einem 5.1-Heimkinosystem verwenden?

Ja, der Lautsprecher kann als Front- oder Surround-Kanal verwendet werden. Platzieren Sie die Frontlautsprecher zentriert zum Bildschirm und die Surrounds an den Seiten oder leicht hinter dem Hörbereich.

Welche Risiken bestehen bei falscher Installation?

Eine falsche Installation kann zum Herunterfallen des Lautsprechers, Sachschäden oder Verletzungen führen. Befolgen Sie die Sicherheitshinweise und verwenden Sie bei Bedarf ein seismisches Sicherungsseil.

Wie pflege ich den Lautsprecher?

Reinigen Sie das Gitter mit einem trockenen, weichen Tuch. Vermeiden Sie Chemikalien. Berühren Sie nicht die Membran des Hochtöners.

BEDIENUNGSANLEITUNG Studio 2 8IC JBL

Premium-Decken-Einbaulautsprecher Bedienungsanleitung

Dieses Dokument enthält allgemeine Sicherheits-, Installations- und Betriebsanweisungen für die JBL Studio 2-Deckenlautsprecher des Typs 6IC, 8IC and 6ICDT. Bitte lies das vorliegende Dokument vor der Inbetriebnahme sorgfältig durch. Beachte insbesondere die folgenden Hinweise:

WARNUNG: Enthält Hinweise auf Verfahren, Umstände oder Arbeitsvorgänge, die bei falscher Ausführung zu Verletzungen oder Tod führen können.

VORSICHT: Enthält Hinweise auf Verfahren, Umstände oder Arbeitsvorgänge, die bei falscher Ausführung zu einer Beschädigung oder Zerstörung des Produkts oder einzelnen Teilen des Produkts führen können.

Hinweis: Enthält Hinweise auf Informationen, die für die Installation und den Betrieb des Produkts von Bedeutung sind.

ÜBER UNSERE JBL®- DECKENLAUTSPRECHER

Seit mehr als 68 Jahren wirken die Ingenieure von JBL ^® an allen Aspekten der Aufzeichnung und Reproduktion von Musik- und Filminhalten mit: von Live-Auftritten bis zu den Hobby-Aufnahmen zu Hause, im Fahrzeug oder im Büro. Wir sind sehr zuversichtlich, dass Dein neues JBL-System alle Deine Erwartungen erfüllen wird – und dass Du Dich auch bei künftigen Käufen von weiteren Audiogeräten für Dein Heim, Dein Auto oder Dein Büro immer wieder für die JBL-Produkte entscheiden wirst.

HIGHLIGHTS DER DECKENLAUTSPRECHER

• Die Langhub-Subwoofer mit Gummischutz liefern höchste Klangleistung bei minimaler Verzerrung.
• Der 25 mm-Hochtöner ist mit einer Seidenmembran und integriertem Waveguide ausgerüstet – für die optimierte Übertragung sowohl innerhalb als auch außerhalb der direkten Hörachse.
• Hochwertige Frequenzweichen-Netzwerke sorgen darüber hinaus für präzise Klangfarben.

PRODUKTREGISTRIERUNG

Bitte nehme Dir einen Moment Zeit, um Dein Gerät auf unserer Website unter www.jbl.com zu registrieren. So können wir Dich über unsere neuesten Entwicklungen informieren und mit Deiner Unterstützung Produkte gestalten, die zu Deinen Bedürfnissen und Erwartungen passen.

VERPACKUNGSINHALT

Mit Deinem JBL-Deckenlautsprecher werden die folgenden Artikel mitgeliefert:

1 x JBL-Deckenlautsprecher
1 x Schutzgitter
1 x Ersatz-Baumwolltuch für das Schutzgitter
1 x Montageschablone
1 x Bedienungsanleitung

AUSPACKEN DER LAUTSPRECHER

Packe die Lautsprecher vorsichtig aus. Falls Du Schäden durch den Transport vermutest, wende Dich bitte umgehend an Deinen Händler und/oder Lieferanten. Bewahre den Umkarton und das Verpackungsmaterial für zukünftige Zwecke auf.

WICHTIGE ASPEKTE DES EINBAUS

Deine JBL-Lautsprecher liefern eine herausragend präzise Klangleistung. Dennoch wird die Leistung eines jeden Lautsprechers von seiner Platzierung im Raum und der Raumakustik selbst beeinflusst. Nicht jeder Hörraum bietet die idealen Bedingungen für diese beiden Aspekte. Deshalb hat die sorgfältige Platzierung der JBL-Deckenlautsprecher erheblichen Einfluss auf die Gesamtleistung der Lautsprecher.

PLATZIERUNG DER LAUTSPRECHER FÜR FLÄCHENDECKENDE KLANGVERTEILUNG

• Um eine flächendeckende Klangverteilung im gesamten Raum zu erreichen, platziere die Lautsprecher möglichst gleichmäßig innerhalb des zu beschallenden Raumes.
• Platziere den rechten und den linken Lautsprecher in einem ähnlichem Abstand zu der bevorzugten Hörposition.
• Vermeide sogenannte „Hot Spots“ mit zu hoher Lautstärke, indem Du mehrere Lautsprecher mit einer geringeren Lautstärke installierst.

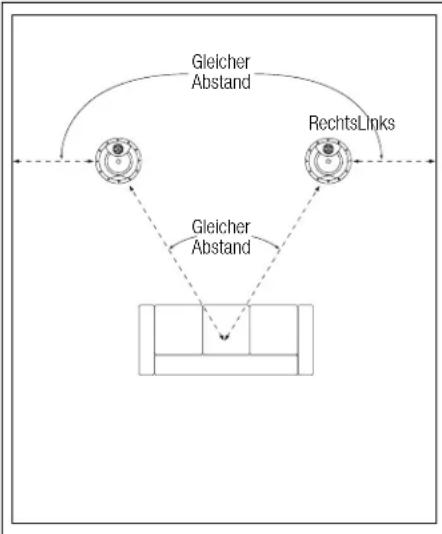

PLATZIERUNG DER LAUTSPRECHER FÜR ZWEI-KANAL-STEREOKLANG

Platziere den rechten und den linken Lautsprecher im gleichen Abstand zu der bevorzugten Hörposition (oder zumindest in einem möglichst ähnlichen Abstand). Der Abstand der beiden Lautsprecher zur nächstgelegenen Seitenwand sollte ebenfalls möglichst gleich sein.

Im Idealfall ist der Abstand zwischen dem linken und dem rechten Lautsprecher etwas geringer als der Abstand zur bevorzugten Hörposition.

PLATZIERUNG DER LAUTSPRECHER FÜR DAS HEIMKINO

• Der vordere linke, der mittlere und der vordere rechte Lautsprecher sollten in zentraler Ausrichtung zum Video-Display angeordnet werden.
• Dabei sollten sich der vordere linke, mittlere und vordere rechte Lautsprecher näher am Video-Display befinden als an der bevorzugten Hörposition. Ist beispielsweise das Video-Display von der bevorzugten Hörposition 3 m entfernt, dann sollten die Lautsprecher mit einem Abstand von mindestens 1,8 m zur bevorzugten Hörposition platziert werden.
• Der vordere linke und der vordere rechte Lautsprecher sollten sich relativ nahe an den Seiten des Video-Displays befinden. Handelt es sich beispielsweise um ein 1,2 m-Video-Display, dann sollten der vordere linke und der vordere rechte Lautsprecher nicht weiter als 2 m entfernt davon platziert werden.
• Richte den mittleren Lautsprecher an der Mitte des Video-Displays aus.
• Die Surround-Lautsprecher sollten in möglichst großer Entfernung von der bevorzugten Hörposition platziert werden, mindestens jedoch mit einem Abstand von 0,6 m zu den Seiten- und Rückwänden.

Platzierung der Lautsprecher bei 5.1-Kanalsystemen

- Bei einem 5.1-Kanalsystem werden die linken und die rechten Surround-Lautsprecher nach Möglichkeit seitlich zur bevorzugten Hörposition bzw. bis zu 10 Grad dahinter platziert.

Platzierung der Lautsprecher bei 7.1-Kanalsystemen

• Bei einem 7.1-Kanalsystem werden die linken und die rechten Surround-Lautsprecher nach Möglichkeit seitlich zur bevorzugten Hörposition bzw. bis zu 10 Grad dahinter platziert.
• Bei einem 7.1-Kanalsystem sollten der hintere linke und der hintere rechte Surround-Lautsprecher die gleiche Entfernung zur bevorzugten Hörposition besitzen. Der Abstand sollte möglichst groß sein, mindestens jedoch 0,6 m.

JBL

INSTALLATIONSANLEITUNG

VORSICHT: Verwende die Schallwand zur Montage der Hochtonlautsprecher keinesfalls als Handgriff, um den Lautsprecher zu bewegen, zu tragen oder zu positionieren. Dies könnte zu Schäden an der Schallwand führen. Ein derartiger Schaden wird von der Garantie der Lautsprecher nicht abgedeckt.

Die Decken-Einbaulautsprecher von JBL sind besonders einfach zu installieren. Solltest Du die Bedienungsanleitung jedoch nicht vollständig verstehen oder nachvollziehen können bzw. unsicher sein, ob Du die Lautsprecher fachgerecht installieren kannst, dann wende Dich bitte an Deinen Fachhändler oder einen entsprechenden Spezialisten.

WARNUNG: HARMAN International übernimmt keinerlei Haftung für die unsachgemäße Installation der Gerätetechnik oder für Personenschäden bzw. Sachschäden jeglicher Art, die in Folge unsachgemäßer Installation oder durch einen herabstürzenden Lautsprecher entstehen.

ANSCHLUSS AN DEN VERSTÄRKER

VORSICHT: STROMVERSORGUNG UNTERBRECHEN

Die Lautsprecherkabel müssen angeschlossen werden, bevor der Lautsprecher vollständig eingebaut ist. Um sowohl das Audiosystem als auch Dich vor Schäden oder Verletzungen durch versehentliche Kurzschlüsse und Stromstöße während der Installation zu schützen, schalte die gesamte Stromversorgung des Audiosystems AUS, bevor Du mit der Installation der Lautsprecher beginnst.

Lautsprecherkabel

Verwende ausschließlich hochwertige Lautsprecherkabel, um eine optimale Leistung der JBL-Deckenlautsprecher zu gewährleisten.

• Verwende bei Kabellängen von weniger als 15 m ein Lautsprecherkabel mit einem Leiterquerschnitt von mindestens 1,31 mm².
• Verwende bei Kabellängen zwischen 15 m bis 30 m ein Lautsprecherkabel mit einem Leiterquerschnitt von mindestens 3,31 mm².
• Verwende bei Kabellängen von mehr als 30 m ein Lautsprecherkabel mit einem Leiterquerschnitt von mindestens 5,26 mm ^2 .

Hinweis: Die gesamte Verkabelung der Lautsprecher muss den örtlichen Bau- und Sicherheitsvorschriften für den Decken- und Wandeinbau entsprechen.

Herstellung von Verbindungen

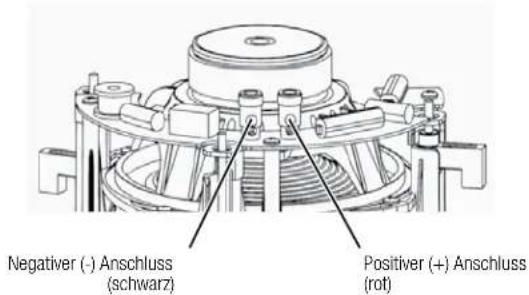

Verbinde den (+) Anschluss der einzelnen Kanäle auf der Rückseite des Verstärkers oder Receivers mit dem (+) Anschluss (rot) des entsprechenden Lautsprechers; verbinde außerdem den (−) Anschluss der einzelnen Kanäle auf der Rückseite des Verstärkers oder Receivers mit dem (−) Anschluss (schwarz) des entsprechenden Lautsprechers. Vertausche beim Anschließen keinesfalls die Polaritäten (d.h. schließe nicht „+“ an „-“ oder „-“ an „+“ an). Andernfalls werden der Klang und die Basswiedergabe deutlich beeinträchtigt.

Drücke den Stift herunter, um den Anschluss zu öffnen. Führe dann das Ende des blanken Kabels in die Öffnung ein und lasse den Stift wieder los, um das Kabel zu sichern.

VORSICHT: Um Kurzschlüsse zu verhindern, die zu Schäden an Deinem System führen können, vergewissere Dich, dass sich die nicht isolierten positiven und negativen Kabel weder gegenseitig berühren noch etwaige andere Metallteile wie beispielsweise den Lautsprecherrahmen.

EINBAU DER LAUTSPRECHER

Für den Gebäudeneubau

Falls Du im Zuge eines Neubaus vor der Errichtung der Trockenbauwände einen Rahmen für die Lautsprecher vorinstallieren möchtest, erwerbe dafür den passenden Einbausatz für Dein Lautsprechermodel bei Deinem autorisierten JBL-Händler. Eine genaue Montageanleitung wird zusammen mit dem Einbausatz geliefert. Folge im Anschluss an die Errichtung der Trockenbauwände der unten stehenden Anleitung Für bestehende Gebäude.

Für bestehende Gebäude

Hinweis: Die Vorgehensweise bei der Installation ist für alle Modelle, die in dieser Anleitung aufgeführt werden, identisch.

1. Vergewissere Dich, dass die Trockenbauwand, die Sperrholzplatte oder jeder andere Baustoff der Decke 13 mm - 51 mm dick ist und dem Gewicht der eingebauten Lautsprecher standhalten kann.

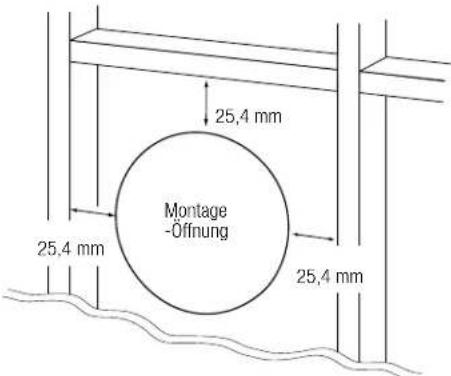

Gewährleiste einen Abstand von mindestens 25,4 mm zwischen dem äußeren Rand der mitgelieferten Montageschablone und möglichen Dachsparren oder anderen Blockierungen hinter der Wand, damit die Verriegelung der Lautsprecher genügend Platz hat, um vollständig einzurasten. Führe eine Bestandsaufnahme aller vorhandenen Blockierungen durch, um sicher zu gehen, dass sich im Deckenhohlraum keine Pfosten, Kabelkanäle, Rohre, Heizleitungen oder Luftschächte befinden, die den Lautsprecher beeinträchtigen könnten.

1. Lege die korrekte Position des Lautsprechers fest und verwende die beiliegende Montageschablone, um die entsprechende Position an der Decke zu markieren.

1. Schneide nun die Trockenbaudecke entlang der Markierung von Schritt 2 auf, um die Montageöffnung zu schaffen.

1. Verbinde die Lautsprecher mit dem Verstärker, so wie im Abschnitt Anschluss an den Verstärker auf Seite 4 beschrieben.

HINWEIS: Beim 6ICDT muss sowohl das linke als auch das rechte Lautsprecherkabel des Verstärkers angeschlossen werden.

1. Befestige gemäß örtlicher Sicherheitsbestimmungen eine Sicherungskordel an der Halterung für die Erdbebensicherung des Lautsprecher.

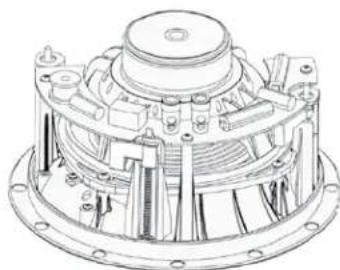

1. Überprüfe, ob sich alle vier Lautsprecherklemmen in der für den Einbau notwendigen Position befinden.

Lautsprecherklemmen in montagefertiger Position

JBL

1. Führe den Lautsprecher gerade in die Montageöffnung ein. Ziehe anschließend die Klemmschrauben an der Vorderseite der Schallwand des Lautsprechers fest. Die Lautsprecherklemmen drehen sich automatisch in die richtige Position und klemmen den Lautsprecher fest.

- Sobald Du an den Schrauben einen Widerstand spürst, ist der Lautsprecher erfolgreich fixiert.

WICHTIG: Das Anzugmoment beim Festziehen der Schrauben sollte immer sehr gering sein. Die Klemmschrauben dürfen NIEMALS zu fest angezogen werden.

1. Bringe nun das mitgelieferte Schutzgitter an. Leistungsstarke Magnete im Rahmen des Lautsprechers halten das Schutzgitter sicher an seinem Platz.

Anstrich des Gitters

Die Schutzgitter der architektonischen Lautsprecher von JBL können passend zu jeder Inneneinrichtung angestrichen werden. Die seidenmatte Ausführung ist die perfekte Grundierung für jede gewünschte Farbänderung. Die besten Ergebnisse liefert die folgende Vorgehensweise:

1. Entferne vor dem Anstrich vorsichtig das Baumwolltuch von der Rückseite des Gitters.

2. Verwende hochwertige Sprühfarbe und trage eine dünne Farbschicht auf. Vergewissere Dich, dass die Perforation des Gitters frei von Farbe bleibt. Ein Verschluss dieser Perforation würde die Klangqualität der Lautsprecher beeinträchtigen. Sollten einzelne Perforierungen dennoch verstopft sein, dann lässt sich die Farbe mithilfe von Druckluft aus dem Gitter heraus blasen.

Hinweis: Sollten einzelne Perforierungen nach dem Trocknen der Farbe noch immer verstopft sein, dann entferne die Farbe vorsichtig mit einer Steck- oder Nähnadel.

1. Ersatz für das Baumwolltuch ist im Lieferumfang enthalten. Nachdem die Farbe vollständig getrocknet ist, trage eine dünne Schicht Sprühkleber auf der Innenseite des perforierten Gitters auf, um das neue Baumwolltuch anzubringen. WICHTIG: Sprühkleber sollte niemals auf Kleidung gesprüht werden.

ANPASSUNGEN

EINSTELLBARER WINKEL DES HOCHTÖNERS

Die Modelle der JBL Studio 2-Deckenlautsprecher ermöglichen eine individuelle Winkelausrichtung des Hochtöners. Um den Winkel zu verändern, drücke auf den Außenring des Hochtöners wie in der nachfolgenden Abbildung dargestellt. Achte darauf, weder das Membran des Hochtöners noch die Aufhängung zu berühren.

HOCHFREQUENZSTEUERUNG

Mit der Hochfrequenzsteuerung kannst Du die Ausgabe der hohen Frequenzbereiche an verschiedene akustische Umgebungen anpassen. Die Steuerung umfasst drei Einstellungen.

+: Verstärkte Hochfrequenzausgabe. Bringe den Regler in diese Position, falls der Raum die hochfrequente Energie besonders stark absorbiert, beispielsweise durch dicke Teppiche, Vorhänge oder stoffbezogene Möbel.

1. Normale Hochfrequenzausgabe. Bringe den Regler bei normalen Umgebungsbedingungen in diese Position.

-: Reduzierte Hochfrequenzausgabe. Bringe den Regler in diese Position, falls der Raum die hochfrequente Energie besonders stark reflektiert, beispielsweise durch große Fenster ohne Vorhang, Fliesenböden und größere Flächen unverstellter Wände, oder falls die Lautsprecher ohne Schutzgitter in Betrieb sind.

ÜBERHÖHTE AUSGANGSPEGEL

Deine JBL-Lautsprecher sind nicht nur mit maßgeschneiderten Signalumwandlern ausgestattet – die hochwertigen Netzwerkkomponenten umfassen außerdem erstklassige Filter mit unglaublich hohen Grenzwerten. So werden die Lautsprecher vor möglichen Schäden geschützt und können selbst unter extremen Betriebsbedingungen ihre volle Leistung bringen. Doch bei ununterbrochener Wiedergabe gelangt jeder Lautsprecher irgendwann an seine Grenze. Um diesen Grenzbereich so weit wie möglich zu gestalten, sollten bei der Wiedergabe Lautstärken vermieden werden, die bereits einen verzerrten Klang zur Folge haben.

KUNDENSERVICE

Um den Kundenservice in Anspruch zu nehmen, wende Dich bitte an einen autorisierten JBL-Händler. Unter dem Abschnitt Eingeschränkte Garantie auf Seite 7 finden sich weiterführende Informationen.

ABMESSUNGEN:

	Durchmesser der Montageöffnung	Einbautlefe	Gesamtabmessung (Breite/Gitter)
Studio 2 8IC	244 mm 132 mm		Durchmesser 272 mm x Tiefe 135 mm
Studio 2 6IC	203 mm 120 mm		Durchmesser 231 mm x Tiefe 125 mm
Studio 2 6ICDT	203 mm 120 mm		Durchmesser 231 mm x Tiefe 125 mm

Änderungen der Abmessungen ohne Vorankündigung vorbehalten. Die vollständige Leistungsbeschreibung findest Du unter www.jbl.com.

EINGESCHRÄNKTE GARANTIE

Für alle Lautsprecher der JBL-Serie besteht eine Gewährleistung gegen auftretende Mängel. Die Dauer der Gewährleistung richtet sich nach der Gesetzeslage des Landes, in dem das Produkt erworben wurde. Dein örtlicher JBL-Händler kann Dir helfen, die Dauer Deiner Gewährleistung zu ermitteln.
