BRUKSANVISNING Control 126 W JBL

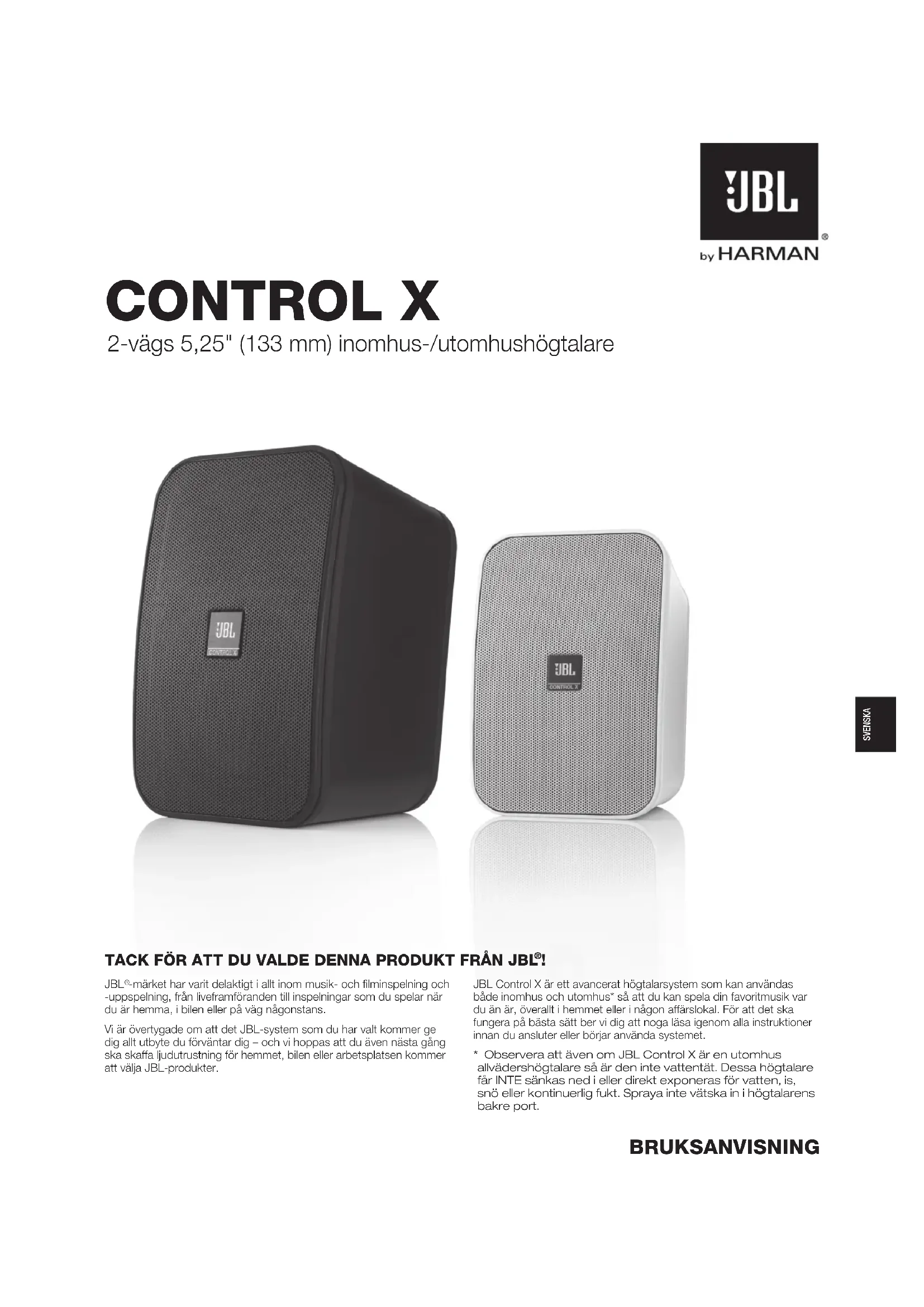

-märket har varit delaktigt i allt inom musik- och lminspelning och -uppspelning, från liveframföranden till inspelningar som du spelar när du är hemma, i bilen eller på väg någonstans. Vi är övertygade om att det JBL-system som du har valt kommer ge dig allt utbyte du förväntar dig – och vi hoppas att du även nästa gång ska skaffa ljudutrustning för hemmet, bilen eller arbetsplatsen kommer att välja JBL-produkter. JBL Control X är ett avancerat högtalarsystem som kan användas både inomhus och utomhus* så att du kan spela din favoritmusik var du än är, överallt i hemmet eller i någon affärslokal. För att det ska fungera på bästa sätt ber vi dig att noga läsa igenom alla instruktioner innan du ansluter eller börjar använda systemet.

• Observera att även om JBL Control X är en utomhus allvädershögtalare så är den inte vattentät. Dessa högtalare får INTE sänkas ned i eller direkt exponeras för vatten, is, snö eller kontinuerlig fukt. Spraya inte vätska in i högtalarens bakre port. TACK FÖR ATT DU VALDE DENNA PRODUKT FRÅN JBL

Packa försiktigt upp systemet. Om du misstänker att något skadats under transporten ska du omedelbart rapportera det till din återförsäljare och/eller transportör. Behåll kartongen och packningsmaterialet för framtida bruk. Öppna paketet och kontrollera att följande nns med: MEDFÖLJER 2 x JBL Control X-högtalare 2 x justerbara väggfästen (med nyckel och säkerhetskablar) 1 x bruksanvisning

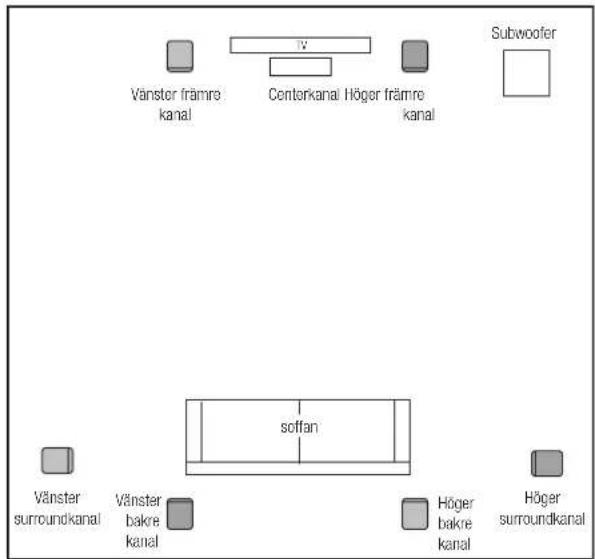

Högtalarna kan hängas eller placeras på stativ, hylla eller bord. Följande bilder visar två möjliga inomhus- och en utomhusapplikation. För att få bästa resultat får inte den bakre porten på någon av högtalarna blockeras. Placering 1: Lägga till högtalarna i ett hemmabiosystem. soffan

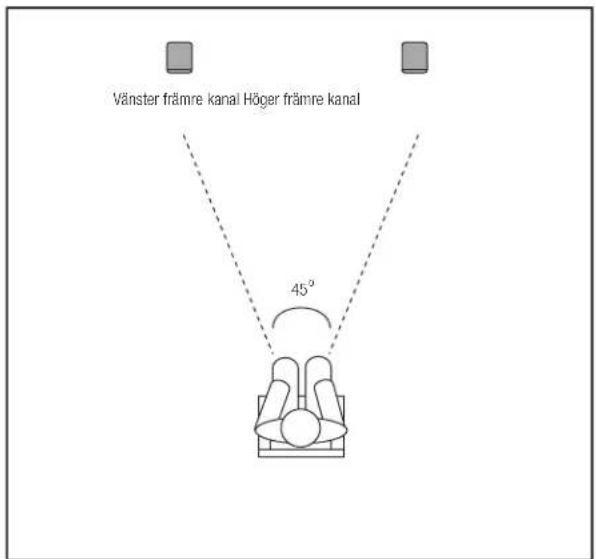

Vänster främre kanal Vänster surroundkanal Höger surroundkanal Vänster bakre kanal Höger bakre kanal Centerkanal Höger främre kanal Subwoofer Placering 2: Lägga till högtalarna på avlägsna platser i hemmet. Left Rear Channel Right Rear Channel Center Rear Channel

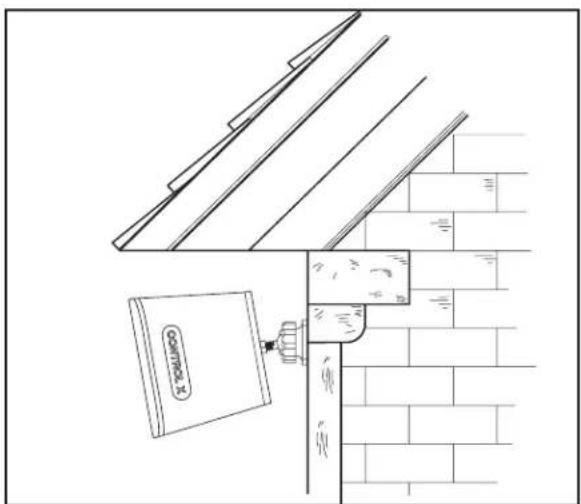

Vänster främre kanal Höger främre kanal Placering 3: Installera högtalarna horisontella utomhus under tak.

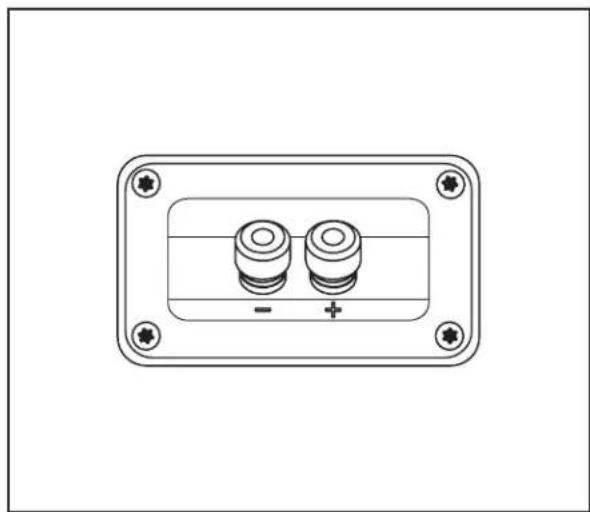

VARNING: Kontrollera att alla elektriska komponenter i systemet är avstängda (och helst bortkopplade från ström) innan du gör några anslutningar. Anslut högtalarkabeln till terminalerna på högtalarens baksida. Banankontakter kan användas för enkelhets skull. Observera om högtalarkabeln har polaritetsstreck för att skilja de två trådarna. Använd polaritetsstrecken för att säkerställa att du ansluter positiv (+) terminal på JBL Control X-högtalaren till positiv (+) terminal på förstärkaren och negativ (-) terminal till negativ (-) terminal på förstärkaren. Det spelar ingen roll om du använder tråden med streck till de positiva (+) terminalerna eller de negativa (-). Förväxla inte polariteten ("+" mot "-") när du ansluter. Gör du det blir stereobilden otydlig och basen sämre. VIKTIGT: Se till att skalade (+)- och (–)-kablarna eller kontakterna inte vidrör varandra eller den andra terminalskruven. Kontakt mellan kablarna kan orsaka kortslutning som kan skada receivern eller förstärkaren.43 www.jbl.com SVENSKA

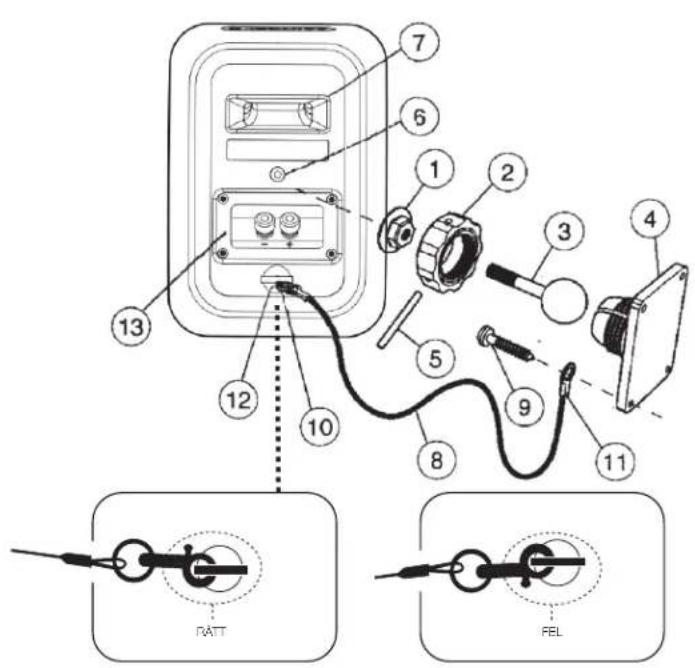

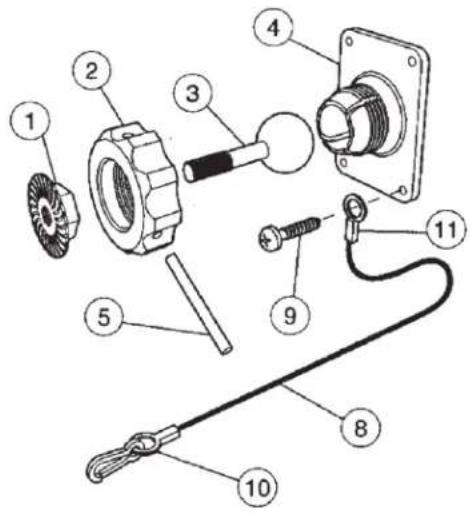

Det medföljer justerbara väggfästen för JBL Control X-högtalarna. Fästena är enbart för montering på vägg. Takmontering av JBL Control X rekommenderas inte, oberoende av vilka fästen som används. VIKTIG SÄKERHETSINFORMATION Korrekt val av monteringsmaterial som inte medföljer i paketet samt korrekt sammansättning och installation av fästen inklusive, utan begränsning, val av lämpliga stöd och fästen för vikten på högtalarna i fråga är helt och hållet kundens eget ansvar. Tillverkaren friskriver sig från allt ansvar för val av monteringsmaterial och/eller installation av fäste. A. Lossa och tag bort den gjutna muttern (2) genom att vrida den moturs. Använd vid behov den medföljande metallstaven (5) genom att stoppa i den i något av hålen på den gjutna muttern (2). B. Dra ut kulan/skaftet (3) från väggfästet (4). C. För på den gjutna muttern (2) på kulan/skaftet (3) med den gängade öppningen mot kulan och trä på metallmuttern (1) hela vägen på kulan/ skaftet (3) med mutterns (1) "knölade" yta riktad bort från kulan. D. Skruva i kulan/skaftet (3) i den gängade 3/8"-16 fattningen (6) på högtalarlådans baksida tills den ligger dikt an mot fattningens botten. Vrid tillbaka kulan/skaftet ett halvt varv och dra åt muttern mot högtalaren. Om kula- och skaftdelen inte ligger dikt an före åtdragning av muttern kan steg G nedan göra att den gängade fattningen lossnar inne i högtalarlådan och permanent skadar högtalaren. E. Dra åt den "knölade" muttern (1) med en skiftnyckel tills den ligger fast mot högtalarens baksida och har låst samman kulan/skaftet (3) med högtalarlådan. Observera att när muttern har dragits åt kan den lämna små märken på högtalaren. Dessa märken täcks av muttern (1). F. Säkerhetskabeln (8) nns med som extra säkring för att hindra att högtalaren faller om den skulle lossna från väggfästet. En av de två nedre skruvarna (9) som håller fästet (4) mot väggen måste träs genom öglan (11) i slutet av kabeln innan den går igenom väggfästets hål. Se till att skruvhuvudet är minst 1 cm eller större i diameter så att den håller säkerhetskabelns ögla (11) ordentligt. G. Montera väggfästet (4) på en träbalk i väggen med minst 3 cm långa platta träskruvar. Se till att alla fyra skruvarna är ordentligt idragna i balken och inte i väggskivan. Om fästet måste monteras på väggskiva måste korrekt utvalda och installerade träankare och skruvar användas. H. Fäst den andra änden (10) på säkerhetskabeln (8) ordentligt vid Control X genom att dra den genom staven (12) på högtalarens baksida, enligt illustrationen.

I. Anslut högtalarkabeln till terminalerna (13) på högtalarens baksida.

Se till att lämna tillräckligt med kabel om högtalarna monteras i horisontellt läge. J. Håll högtalarlådan (7) med båda händerna, sätt i kuldelen av kulan/ skaftet (3) i väggfästet (4). K. Dra åt den gjutna muttern (2) för hand medan du placerar högtalaren i önskad riktning. L. När riktningen på högtalaren är rätt sätter du i metallstaven (5) i ett av hålen på den gjutna muttern (2) och drar åt ordentligt. DRA INTE ÅT DEN GJUTNA MUTTERN (2) FÖR HÅRT. HORISONTELL RIKTNING VÄNSTER HÖGTALARE HÖGER HÖGTALARE OBS! Glöm inte att vrida JBL-märket 90 grader om högtalarna monteras i horisontellt läge. Ta bara bort högtalarfronten, tryck på märket från insidan och rotera det till önskat läge. RÄTT FEL44 VÄGGMONTERA HÖGTALARNA MED TREDJE PARTS

Alla JBL Control X-högtalare har en 3/8"-16 gängad fattning på baksidan för att förenkla användning av tredje parts fästen. Rådfråga din JBL- handlare eller distributör för rekommendationer. OBS! Kunden ansvarar för korrekt val och installation av lämpliga tredje parts väggfästen.

AVSTÅND MELLAN HÖGTALARNA

För bästa stereobild rekommenderas 1,8-2,4m (6-8fot) mellan högtalarna. Om du behöver större utrymme eller avstånd ska du köra en L+R (sammanslagen mono)-signal från förstärkaren till var och en av högtalarna, om alternativet nns med din utrustning.

Högtalarna kan torkas av med en mjuk trasa för att ta bort ngeravtryck och torka av damm. Alla kabelanslutningar ska ses över och rengöras eller göras om regelbundet. Intervall för underhåll är beroende på metaller i anslutningar, atmosfäriska förhållanden och andra faktorer men en gång om året är minimum. I händelse av att systemet skulle behöva service ska du kontakta din lokala JBL-återförsäljare eller distributör, eller gå till www.jbl.com för att hitta ett servicecenter nära dig. SPECIFIKATIONER Baselement: 5,25 tum (133mm) gratfyllt polypropylen-membran Diskantelement: 1 tum (25mm) CMMD

Lite-dome/ High Denition Imaging Waveguide Rekommenderad förstärkareffekt: 20 – 100 watt Frekvensåtergivning (–3 dB): 90Hz – 20kHz (ekofritt) Känslighet: (2,83V@1m) 87dB Nominell impedans: 8 ohm Delningsfrekvenser: 2300Hz – 12 dB/oktav Ingångar: Guldpläterad 5-vägs terminal Mått (H x B x D): 235 mm x 165 mm x 158,8 mm Vikt: 2,63kg Funktioner, specikationer och utseende kan komma att ändras utan att detta meddelas.

• Max rekommenderad förstärkareffekt säkerställer att systemet klarar av tillfälliga toppar. Vi rekommenderar inte kontinuerlig drift på dessa maximala effektnivåer. © 2015 HARMAN International Industries, Incorporated. Alla rättigheter reserverade. JBL är ett varumärke som tillhör HARMAN International Industries, Incorporated, registrerat i USA och/eller andra länder. Funktioner, specifikationer och utseende kan komma att ändras utan att detta meddelas. HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com
