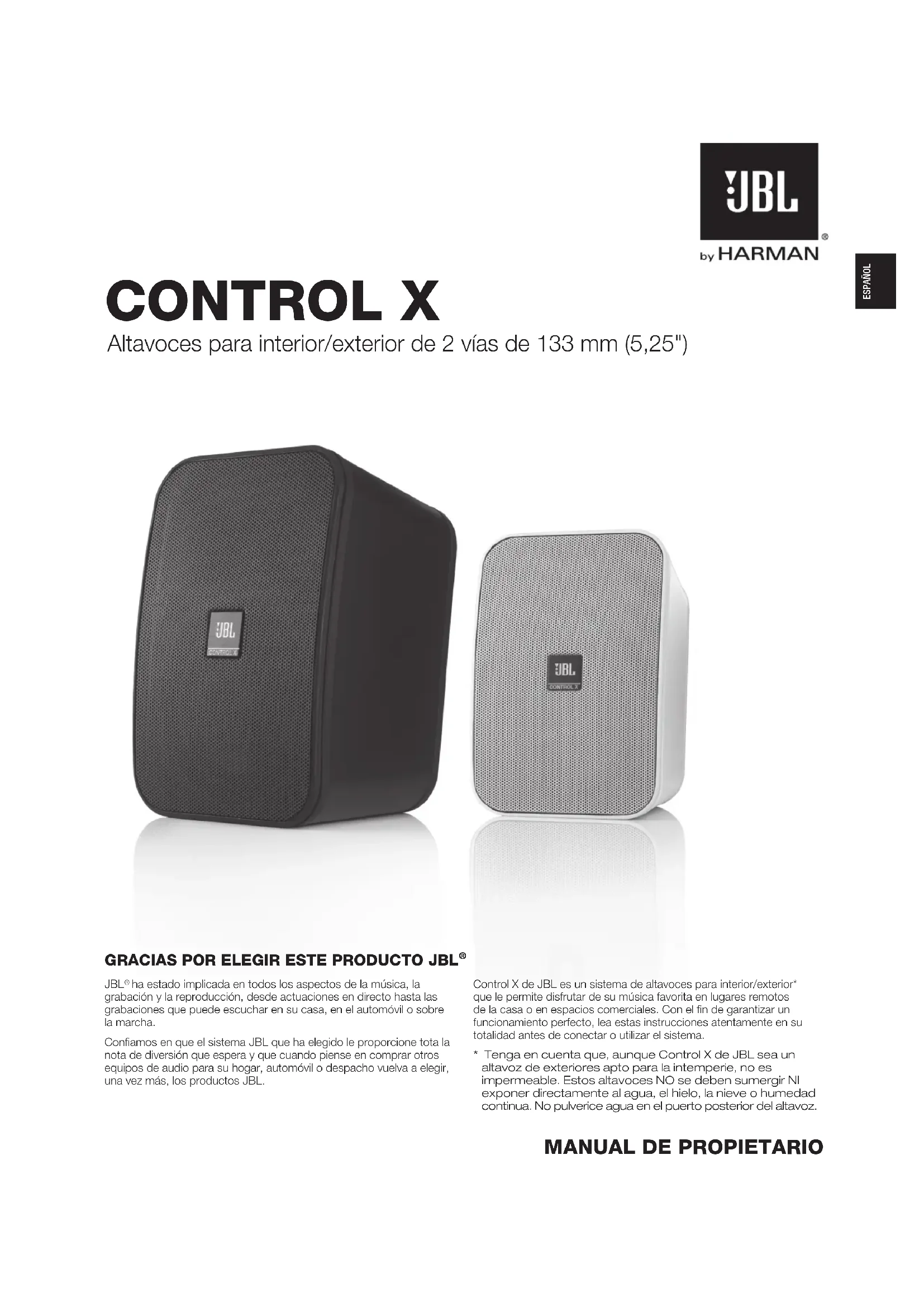

MANUAL DE USUARIO Control 126 W JBL

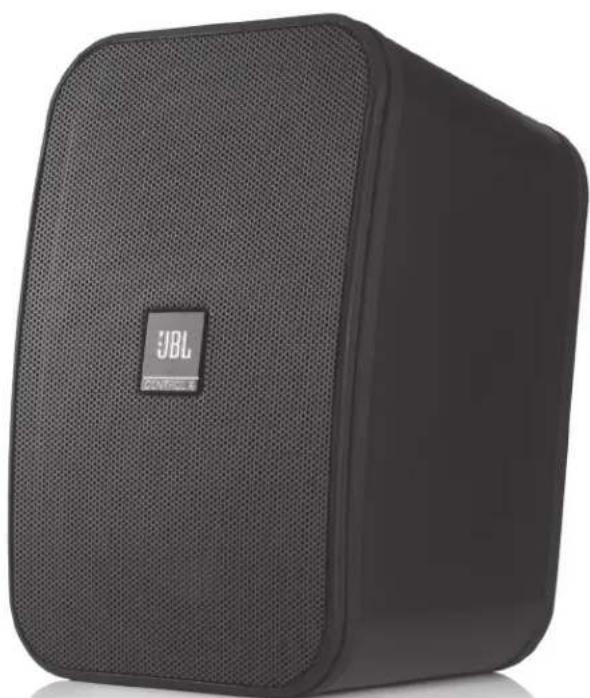

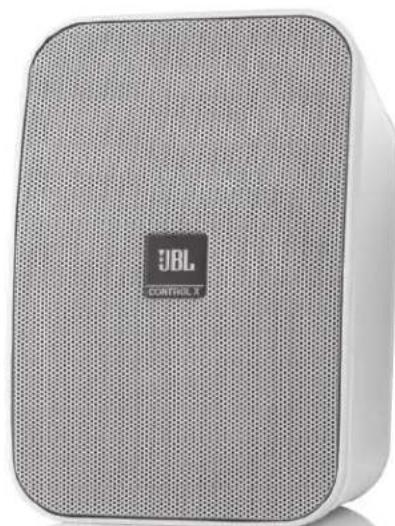

Altavoces para interior/exterior de 2 vías de 133mm (5,25")

ha estado implicada en todos los aspectos de la música, la grabación y la reproducción, desde actuaciones en directo hasta las grabaciones que puede escuchar en su casa, en el automóvil o sobre la marcha. Conamos en que el sistema JBL que ha elegido le proporcione tota la nota de diversión que espera y que cuando piense en comprar otros equipos de audio para su hogar, automóvil o despacho vuelva a elegir, una vez más, los productos JBL. Control X de JBL es un sistema de altavoces para interior/exterior* que le permite disfrutar de su música favorita en lugares remotos de la casa o en espacios comerciales. Con el n de garantizar un funcionamiento perfecto, lea estas instrucciones atentamente en su totalidad antes de conectar o utilizar el sistema.

• Tenga en cuenta que, aunque Control X de JBL sea un altavoz de exteriores apto para la intemperie, no es impermeable. Estos altavoces NO se deben sumergir NI exponer directamente al agua, el hielo, la nieve o humedad continua. No pulverice agua en el puerto posterior del altavoz.

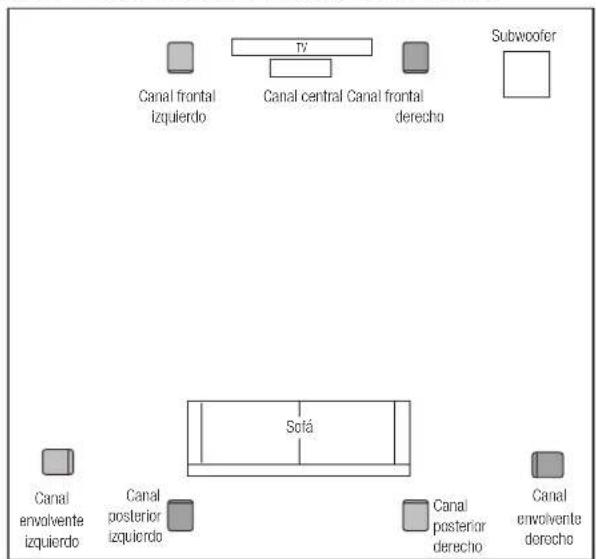

Desembale el sistema con cuidado. Si sospecha que se hayan podido producir daños durante el transporte, informe inmediatamente de ello a su distribuidor o al servicio de entrega. Conserve la caja de envío y los materiales de embalaje para usos futuros. Abra el embalaje y compruebe el contenido siguiente: INCLUIDO 2 x altavoces JBL Control X 2 x soportes ajustables para montaje mural (incluyen la llave de tubo y los cables de seguridad) 1 x manual del propietario COLOCACIÓN DE LOS ALTAVOCES: Estos altavoces se pueden montar o colocar sobre un soporte, un estante o una mesa. Las guras siguientes muestran dos posibles aplicaciones en interiores y una en el exterior. Para obtener el máximo rendimiento, no bloquee el puerto posterior de la parte trasera de los altavoces. Aplicación 1: Añadir altavoces a un sistema de cine en casa. Sofá

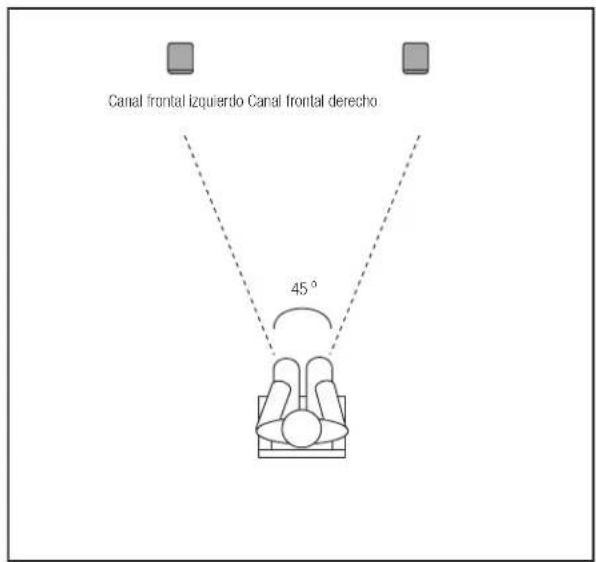

Canal frontal izquierdo Canal envolvente izquierdo Canal envolvente derecho Canal posterior izquierdo Canal posterior derecho Canal central Canal frontal derecho Subwoofer Aplicación 2: Añadir altavoces a ubicaciones remotas de su casa. Left Rear Channel Right Rear Channel Center Rear Channel

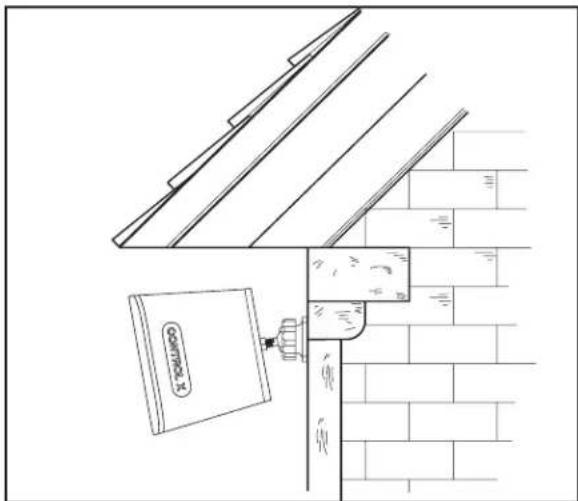

Canal frontal izquierdo Canal frontal derecho Aplicación 3: Instalación de los altavoces horizontalmente debajo de un alero, fuera de la casa.

CONEXIÓN DE LOS ALTAVOCES

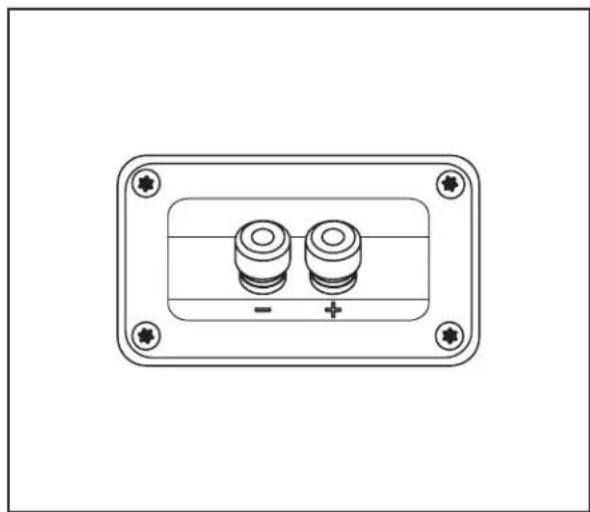

PRECAUCIÓN: Asegúrese que todos los componentes eléctricos del sistema están APAGADOS (y preferentemente desenchufados de las tomas CA) antes de realizar ninguna conexión. Conecte el cable de altavoz a los terminales posteriores del altavoz. Por su comodidad puede usar conectores tipo banana. Observe si el cable del altavoz cuenta con una franja de polaridad para ayudarle a distinguir entre los dos conductores. Utilice esta franja de polaridad para asegurarse de que está conectando el terminal positivo (+) de los altavoces JBL Control X al terminal positivo (+) del amplicador y el terminal negativo (–) del altavoz al terminal negativo (–) del amplicador. No importa si utiliza el conductor con la franja para conectar los terminales positivos (+) o negativos (–). No invierta las polaridades (esto es, "+" con"–" o"–" con"+") al establecer las conexiones. Hacerlo puede provocar una mala imagen estéreo y una rendimiento disminuido del bajo. IMPORTANTE:Asegúrese que los cables o conectores (+) y (–) no se tocan entre si o con el otro terminal. Si se tocan los cables, se puede provocar un cortocircuito capaz de dañar el amplicador o el receptor.11 www.jbl.com ESPAÑOL

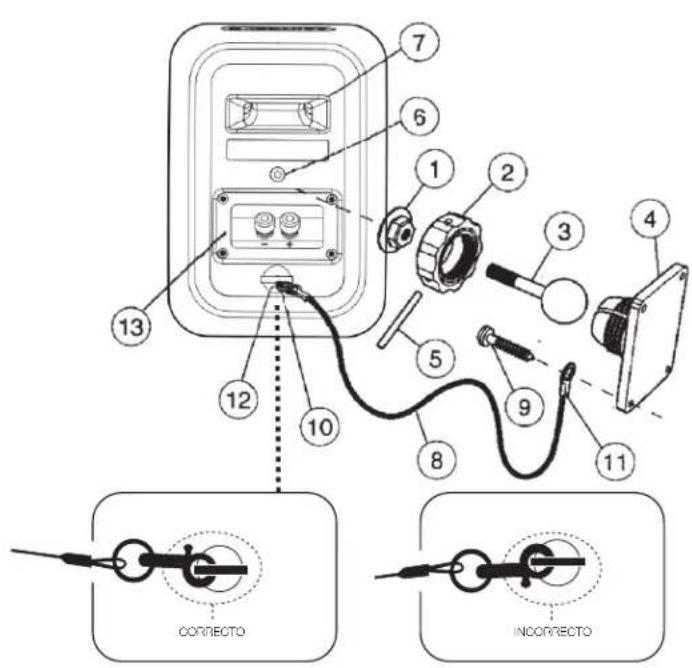

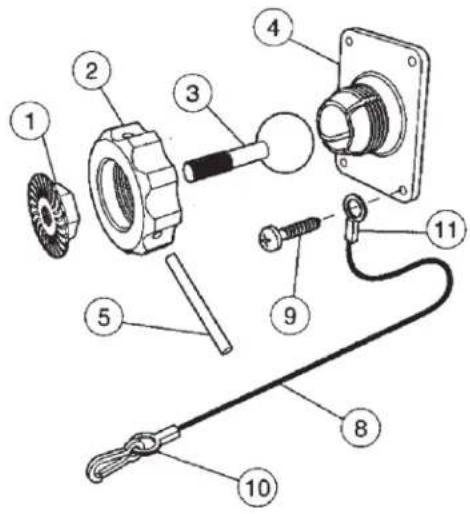

Los altavoces JBL Control X incluyen soportes murales ajustables. Los soportes incluidos son solo para montaje mural. No se recomienda montar los altavoces JBL Control X en el techo, independientemente del tipo de soporte que se utilice. NOTA IMPORTANTE DE SEGURIDAD: La selección adecuada de los herrajes de montaje no incluidos y el montaje y la instalación correcta de los soportes, incluido, entre otros aspectos, la selección del soporte adecuado para el peso y el uso del soporte con el altavoz especicado solamente, son responsabilidad exclusiva del cliente. El fabricante no acepta ninguna responsabilidad en relación con la selección de los herrajes de montaje y/o la instalación de los soportes. A. Aoje y quite la tuerca moldeada (2) girándola hacia la izquierda. Utilice la barra metálica (5) si es necesario, insertándola por uno de los oricios de la tuerca moldeada (2). B. Tire de la bola/eje (3) hacia fuera del soporte mural (4). C. Deslice la tuerca moldeada (2) sobre la bola/eje con la abertura roscada mirando hacia la bola, y enrosque la tuerca metálica (1) totalmente en la bola/eje (3), con la supercie rugosa de la tuerca (1) mirando en sentido opuesto a la bola. D. Atornille la bola/eje (3) en el oricio roscado 3/8”-16 (6) de la parte posterior de la caja del altavoz hasta que esté totalmente asentada contra la parte inferior del oricio. Desatornille la estructura de bola y eje media vuelta y apriete la tuerca sobre el altavoz. Si la estructura de bola y eje no se aoja antes de apretar la tuerca, al realizar el paso G siguiente se puede desencajar la pieza insertada roscada de la carcasa del altavoz y se puede dañar el altavoz de forma permanente. E. Apriete la tuerca moleteada (1) utilizando una llave inglesa hasta que esté asentada rmemente contra la parte posterior del altavoz y haya unido totalmente la estructura de bola y eje (3) y la caja del altavoz. Tenga en cuenta que una vez que se aprieta esta tuerca, puede dejar algunas marcas en la parte posterior del altavoz en el lugar por donde se haya sujetado. Sin embargo, estas marcas quedan tapadas por la tuerca (1). F. El cable de seguridad (8) se suministra como medida adicional para evitar que el altavoz caiga en el caso de que se suelte del soporte mural. Uno de los dos tornillos inferiores (9) que sujetan el soporte mural (4) a la pared se debe pasar por el ojal (11) del extremo del cable antes de pasarlo por el oricio del soporte mural. Asegúrese de que la cabeza del tornillo sea de por lo menos 0,91 cm (3/8" aproximadamente) o mayor para que pueda sujetar correctamente el ojal del cable de seguridad (11). G. Monte el soporte mural (4) sobre una pieza de madera en la pared con tornillos de madera de cabeza plana del n.º #10, mínimo 1". Asegúrese de que todos los tornillos queden sujetos en la madera y no sobre pared seca. Para montar el soporte sobre pared seca, es imprescindible utilizar anclajes y tornillos seleccionados e instalados correctamente. H. Sujete rmemente el otro extremo (10) del cable de seguridad (10) al Control X pasándola a través de la barra (12) de la parte posterior del altavoz, tal como se muestra en la ilustración.

I. Conecte el cable de altavoz a los terminales posteriores del altavoz. Si va

a montar los altavoces en posición horizontal, asegúrese de dejar cable suciente. J. Sujetando la carcasa del altavoz (7) con ambas manos, vuelva a insertar la parte de la bola de la estructura de bola y eje (3) en el soporte mural (4). K. Apriete a mano la tuerca moldeada (2) a la vez que coloca el altavoz en la orientación deseada. L. Cuando haya terminado de orientar el altavoz, utilice la barra metálica (5) en uno de los oricios de la tuerca moldeada (2) y apriete rmemente. NO APRIETE LA TUERCA MOLDEADA EN EXCESO (2).

ORIENTACIÓN HORIZONTAL

ALTAVOZ IZQUIERDO ALTAVOZ DERECHO

Nota: Si va a montar los altavoces en posición horizontal, asegúrese de girar el distintivo de la rejilla JBL 90 grados. Basta con quitar la regilla, empujar la insignia del interior y girarla según sea necesario. CORRECTO INCORRECTO12 MONTAJE MURAL DE LOS ALTAVOCES CON SOPORTES

Cada altavoz JBL Control X contiene una pieza insertada roscada con rosca 3/8"-16 en la parte posterior para facilitar el uso de soportes murales de otros fabricantes. Consulte su proveedor o distribuidor JBL para obtener recomendaciones. Nota: El cliente es responsable de seleccionar e instalar correctamente soportes murales adecuados de terceros.

DISTANCIA ENTRE ALTAVOCES

Para una distribución espacial del sonido estéreo óptima, se recomienda dejar 1,8m-2,4m entre altavoces. Si necesita aumentar esta distancia, y su equipo ofrece esta opción, no olvide usar una señal L+R (mono sumada) desde el amplicador o el receptor a cada altavoz.

MANTENIMIENTO Y SERVICIO

Las carcasas de los altavoces se pueden limpiar con un paño suave para eliminar las huellas de dedos o para quitar el polvo. Todas las conexiones de cableado se deben inspeccionar y limpiar o volver a conectar periódicamente. La frecuencia de mantenimiento depende de los metales implicados en las conexiones, las condiciones atmosféricas y otros factores, pero se debe hacer una vez al año como mínimo. Si el sistema necesita alguna reparación, póngase en contacto con su proveedor o distribuidor JBL local o visite www.jbl.com para hallar un centro de servicio cerca de usted. ESPECIFICACIONES Transductor de baja frecuencia:

5.25 Cono de 133mm (5,25") de

polipropileno relleno de grato Transductor de alta frecuencia: 1" Domo 1" (25mm) CMMD

Lite / Guía de ondas High Denition Imaging Potencia del amplicador recomendada: 20 – 100 W Frecuencias de respuesta (-3dB): 90Hz – 20kHz (anecoica) Sensibilidad: (2,83V a 1m) 87dB Impedancia nominal: 8 Ohm Frecuencias de corte: 2300Hz – 12dB/octava Entradas: Postes de conexión de 5 vías chapados en oro Dimensiones (Alto x Ancho x Profundidad): 9-1/4" x 6-1/2" x 6-1/4" (235mm x 165mm x 158.8mm) Peso: 2,63kg Las funciones, las especicaciones y el diseño del producto están sujetos a cambios sin previo aviso.

• La potencia nominal de amplicador recomendada garantizará capacidad adicional adecuada en el sistema para picos ocasionales. No se recomienda el uso continuo al nivel de potencia máxima. © 2015 HARMAN International Industries, Incorporated. Todos los derechos reservados. JBL es una marca comercial de HARMAN International Industries, Incorporated, registrada en los Estados unidos u otros países. Las funciones, las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso. HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 Estados Unidos www.jbl.com
