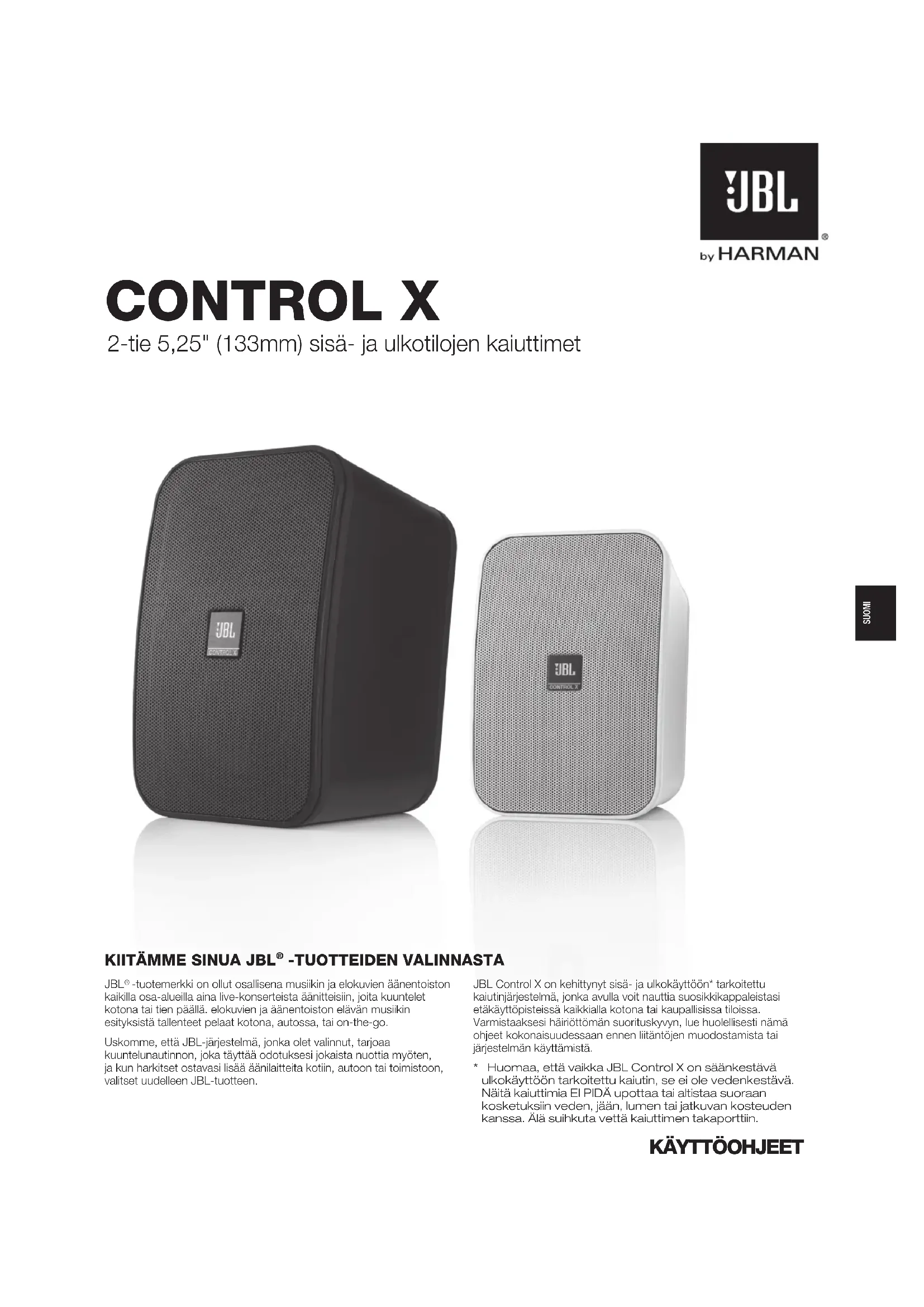

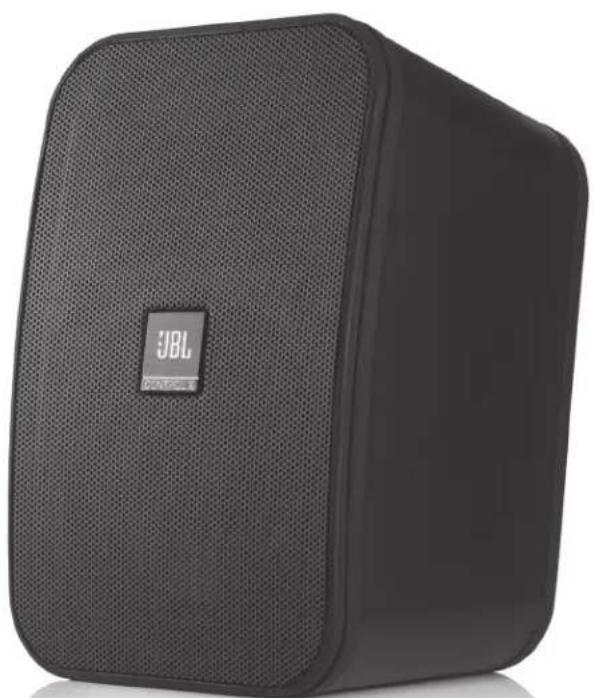

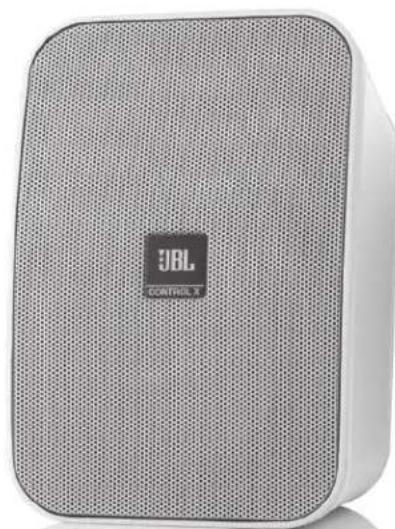

KÄYTTÖOHJE Control 126 W JBL

2-tie 5,25" (133mm) sisä- ja ulkotilojen kaiuttimet

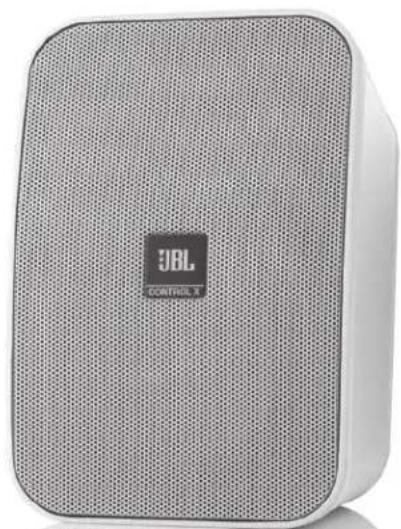

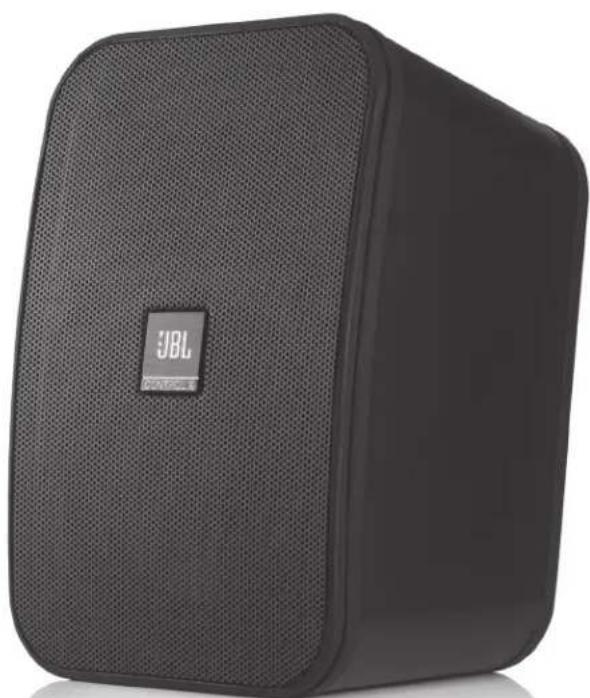

-tuotemerkki on ollut osallisena musiikin ja elokuvien äänentoiston kaikilla osa-alueilla aina live-konserteista äänitteisiin, joita kuuntelet kotona tai tien päällä. elokuvien ja äänentoiston elävän musiikin esityksistä tallenteet pelaat kotona, autossa, tai on-the-go. Uskomme, että JBL-järjestelmä, jonka olet valinnut, tarjoaa kuuntelunautinnon, joka täyttää odotuksesi jokaista nuottia myöten, ja kun harkitset ostavasi lisää äänilaitteita kotiin, autoon tai toimistoon, valitset uudelleen JBL-tuotteen. JBL Control X on kehittynyt sisä- ja ulkokäyttöön* tarkoitettu kaiutinjärjestelmä, jonka avulla voit nauttia suosikkikappaleistasi etäkäyttöpisteissä kaikkialla kotona tai kaupallisissa tiloissa. Varmistaaksesi häiriöttömän suorituskyvyn, lue huolellisesti nämä ohjeet kokonaisuudessaan ennen liitäntöjen muodostamista tai järjestelmän käyttämistä.

• Huomaa, että vaikka JBL Control X on säänkestävä ulkokäyttöön tarkoitettu kaiutin, se ei ole vedenkestävä. Näitä kaiuttimia EI PIDÄ upottaa tai altistaa suoraan kosketuksiin veden, jään, lumen tai jatkuvan kosteuden kanssa. Älä suihkuta vettä kaiuttimen takaporttiin.

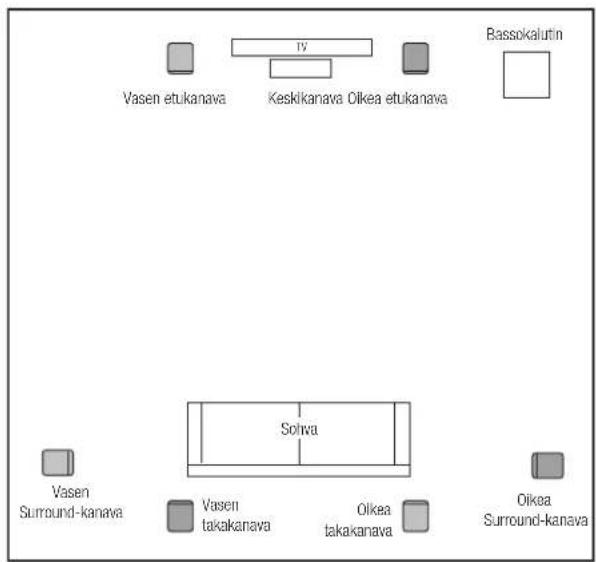

PAKKAUSLAATIKOSTA Pura järjestelmä varovasti. Jos epäilet kuljetuksen aikaista vahinkoa, ilmoita siitä välittömästi jälleenmyyjälle ja/tai kuljetuspalvelulle. Säilytä kuljetuslaatikko ja pakkausmateriaalit myöhempää käyttöä varten. Avaa pakkaus ja tarkista seuraavat osat: SISÄLLYTETTY 2 x JBL Control X -kaiuttimet 2 x säädettävät seinäkiinnikkeet (sisältää jakoavaimen ja turvakaapelit) 1 x Omistajan ohjekirja KAIUTTIMIEN SIJOITUS Nämä kaiuttimet voidaan asentaa tai kiinnittää jalustalle, hyllylle tai pöydälle. Seuraavissa kuvissa on kaksi sovellusesimerkkiä sisätiloihin ja yksi ulkokäyttöön. Parhaan suorituskyvyn tuottamiseksi, älä peitä takaporttia kummankaan kaiuttimen takaosassa. Sovellus 1: Kaiuttimien lisäys kotiteatterijärjestelmään. Sohva

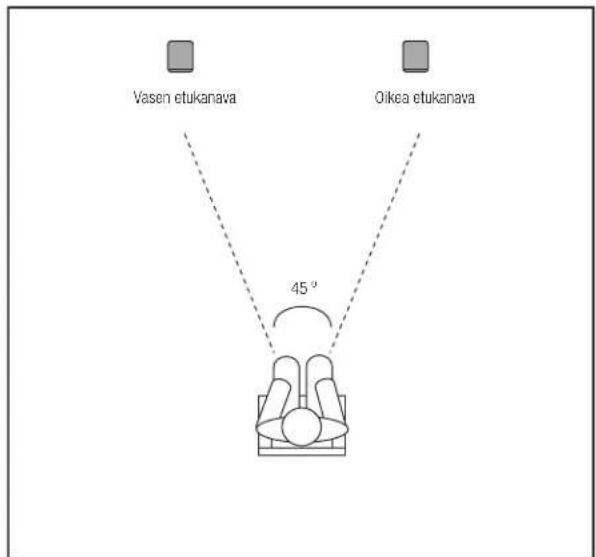

Vasen etukanava Vasen Surround-kanava Oikea Surround-kanava Vasen takakanava Oikea takakanava Keskikanava Oikea etukanava Bassokaiutin Sovellus 2: Kaiuttimien lisäys etäsijoitettuina kotonasi. Left Rear Channel Right Rear Channel Center Rear Channel

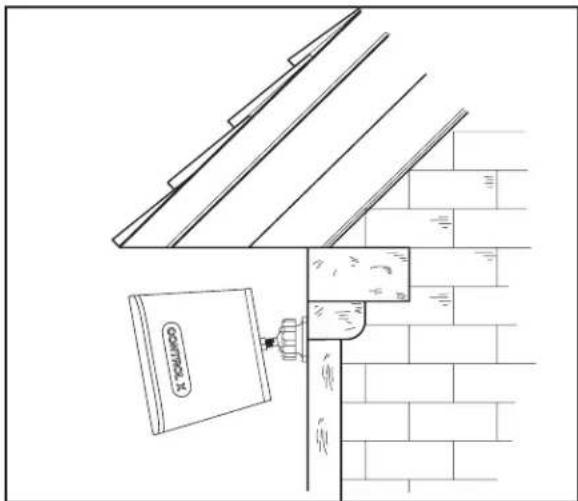

Vasen etukanava Oikea etukanava Sovellus 3: Kaiuttimien asentaminen vaakasuoraan räystäiden alle horisontaalisesti kotisi ulkopuolelle.

KAIUTTIMIEN LIITTÄMINEN

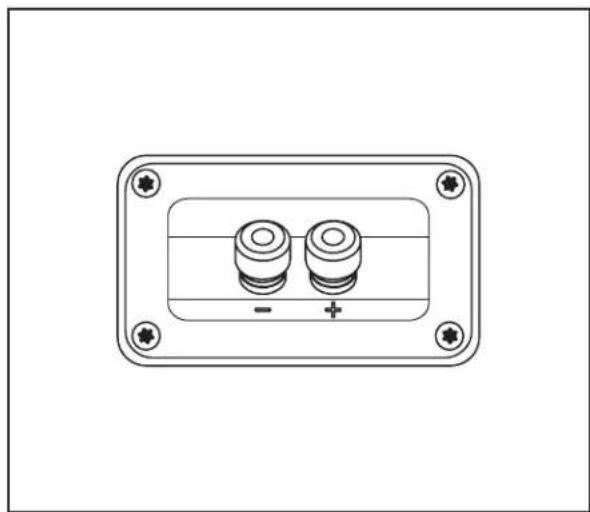

VAROITUS: Varmista, että järjestelmän kaikkien laitteiden virtakytkin on POIS PÄÄLTÄ -tilassa (ja mieluiten verkkojohto irrotettuna pistorasiasta) ennen kuin suoritat liitännät. Yhdistä kaiutinjohto kaiuttimen takana olevaan naparuuviliitäntään. Voit käyttää myös banaanipistokkeita. Mikäli kaiutinjohdossa on napaisuutta osoittava raita, voit helposti varmistaa oikean napaisuuden. Yhdistä kaiuttimen plus-napa (+) vahvistimen plus-napaan ja vastaavasti kaiuttimen miinus-napa (-) vahvistimen miinus-napaan. Ei ole merkitystä, käytätkö raidallista johdinta yhdistämään plus-navat (+) vai miinus-navat (-). Älä käännä napoja (eli "+" liitäntään "-" tai "-" liitäntään "+") yhdistäessäsi liitäntöjä. Tämä aiheuttaa huonon stereon kuvanmuodostuksen ja typistyneen bassoäänen kuuluvuuden. TÄRKEÄÄ: Varmista, etteivät johdot tai liitännät (+) ja (–) kosketa toisiinsa tai muihin liittimiin. Jos johdot koskettavat toisiaan, tästä voi olla seurauksena oikosulku ja vastaanottimen tai vahvistimen vahingoittuminen.35 www.jbl.com SUOMI

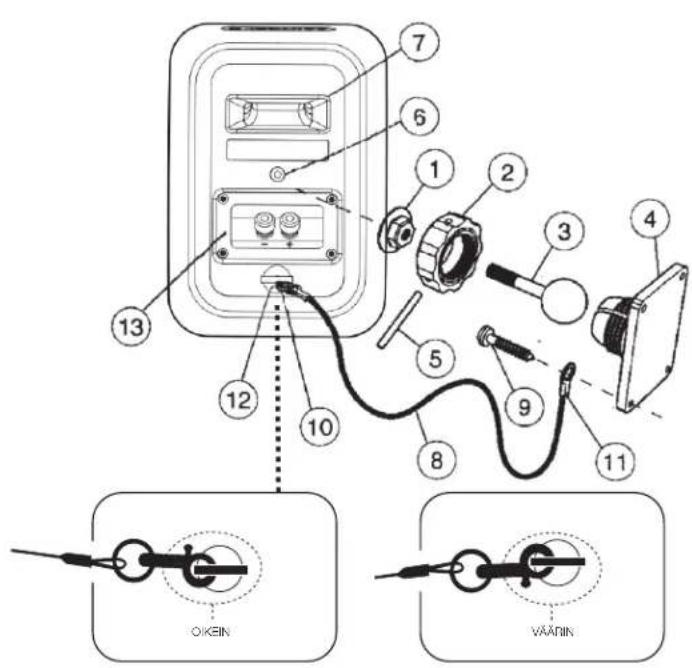

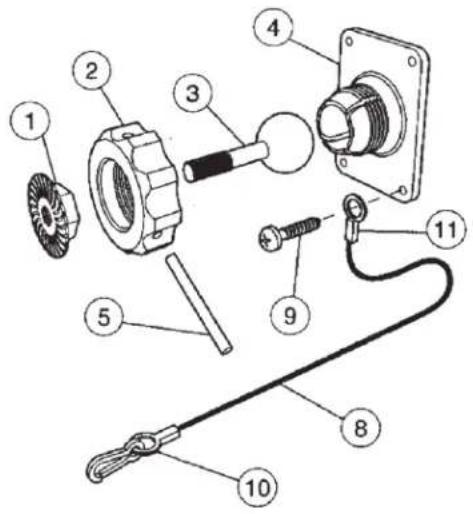

SEINÄKIINNIKKEILLÄ Säädettävät seinäkiinnikkeet on sisällytetty JBL Control X -kaiuttimia varten. Sisällytetyt kannattimet ovat vain seinäkiinnitystä varten. Kattokiinnitystä näiden JBL Control X -kaiuttimien osalta ei suositella pidikkeestä riippumatta. TÄRKEITÄ HUOMAUTUKSIA TURVALLISUUDESTA: Asianmukainen laitteisto kiinnityksen kokoonpanoa ei ole sisällytetty tässä yhteydessä ja pidikkeiden asianmukainen kokoaminen ja asentaminen, mukaan lukien painon kestävät kannattimet ja tuet näiden kyseisten kaiuttimien käytön osalta on yksinomaan asiakkaan vastuulla. Valmistaja sanoutuu irti kaikesta vastuusta koskien kiinnitystarvikkeita ja/tai kannattimien asennuksen valintaa. A. Löysennä ja irrota valumutteri (2) kääntämällä sitä vastapäivään. Käytä laitteen mukana toimitettua metallitankoa (5) tarvittaessa työntämällä se valumutterin reikään (2). B. Vedä kuula/varsi (3) ulos seinäkannattimesta (4). C. Liu'uta valumutteri (2) paikalleen kuula/varteen (3) siten, että kierteinen aukko osoittaa kuulaa kohti ja kierrä metallimutteri (1) kokonaan paikoilleen kuula/varteen (3) ja mutterin (1) "pyälletty" pinta osoittaen poispäin kuulasta. D. Kierrä kuula/varsi (3) kierteiseen holkkiosaan (6) kaiutinkotelon kääntöpuolella, kunnes se on täysin paikallaan osan pohjassa. Kierrä kuulavartta puoli kierrosta takaisin ja kiristä mutteri kaiutinta vasten. Jos kuulavartta ei kierretä takaisin, ennen kuin kiristät mutteria, vaihe G alla olevassa saattaa irrottaa kierteisen osan kaiuttimen kotelossa pysyvästi vahingoittaen kaiutinta. E. Kiristä "pyälletty" mutteri (1) käyttämällä jakoavainta, kunnes se on tiukasti kiinni paikoillaan kaiuttimen takaosaa vasten ja täysin lukinnut kuulavarren (3) kaiutinkoteloon. Huomaa, että kun tämä mutteri on kiristetty, se saattaa muodostaa joitakin merkkejä siihen kohtaan kaiutinta, johon liitäntä asetetaan. Nämä merkit kuitenkin peittyvät mutterilla (1). F. Mahdollinen suojakaapeli (8) toimitetaan täydennyksenä estämään kaiuttimen putoaminen, jos kaiutin irtoaa seinäkiinnikkeestä. Yhden alemmista ruuveista (9), jotka kiinnittävät seinätelineen (4) seinään on kuljettava silmukan (11) läpi johdon päässä ennen kuin se kulkeutuu seinäkannattimen reiän läpi. Varmista, että ruuvin kanta on vähintään 0,36" (noin 3/8") tai suurempi halkaisijaltaan, jotta se voi asianmukaisesti kiinnittää varmusjohdon silmukan (11). G. Kiinnitä seinäkannatin (4) seinärakenteen puiseen kannatinpalkkiin käyttämällä #10, minimissään 1" tasakantaruuveja. Varmista, että kaikki neljä ruuvia kiinnittyvät kannatinpalkkiin, ei kipsilevyyn. Jos pidike tulee kiinnittää kipsilevyyn, oikein valittujen ja asennettujen seinäankkurien ja ruuvien käyttö on välttämätöntä. H. Lukitse huolellisesti suojakaapelin (8) toinen pää Control X:ään kiinnittämällä se kaiuttimen takana olevaan tankoon (12), kuten kuvassa.

I. Kytke kaiuttimesi johto liittimiin (13) kaiuttimen takaosaan. Muista jättää

riittävästi kaapelia jos kiinnität kaiuttimet vaaka-asentoon. J. Pitämällä kaiutinkotelosta (7) molemmin käsin, aseta kuulavarsi (3) seinäpidikkeeseen (4). K. Kiristä käsin valumutteri (2) asettaen kaiutin aiottuun asentoon. L. Kun kaiuttimen suunta on viimeistelty, käytä metallitankoa kiristä tukevasti valumutteri (2) käyttämällä metallitankoa (5). ÄLÄ YLIKIRISTÄ VALUMUTTERIA (2). VAAKATASOSSA

VASEN KAIUTIN OIKEA KAIUTIN

Huomautus: Varmista, että voit kiertää JBL-säleikön merkintää 90 astetta, jos olet kiinnittämässä näitä kaiuttimia vaaka-asentoon. Irrota ristikko, tynnä merkintää sisäpuolelta ja pyöritä sitä vastaavasti. OIKEIN VÄÄRIN36 SEINÄKIINNITYS KAIUTTIMILLE KÄYTTÄMÄLLÄ KOLMANSIEN

OSAPUOLTEN SEINÄKIINNIKKEITÄ

Jokainen JBL Control X-kaiutin sisältää 3/8"-16 kierteisen osan takaosaan helpottamaan kolmansien osapuolten seinäkiinnikkeiden käsittelyä. Ota yhteys JBL-jälleenmyyjään suosituksia varten. Huomautus: Asiakas on vastuussa asianmukaisesta valinnasta ja asennuksesta koskien asianmukaisia kolmansien osapuolten seinäkiinnikkeitä.

ETÄISYYS KAIUTTIMIEN VÄLILLÄ

Optimaalisen stereokuvauksen tuottamiseksi, 6-8 jalkaa (1,8 - 2,4m) suositellaan jokaisen kaiuttimen välille. Jos tarvitset leveämmän tilan tai etäisyyden, varmista että V+O (summattu mono) signaali vahvistimestasi tai vastaanottimesta kuhunkin kaiuttimeen jos laitteesi tarjoaa tämän vaihtoehdon.

Kaiuttimien kotelot voidaan puhdistaa pehmeällä liinalla ja poistaa sormenjäljet tai pyyhkiä pölyt. Kaikki johtoliitännät tulee tarkistaa ja puhdistaa tai uudistaa säännöllisesti. Ylläpidon säännöllisyys määräytyy liitännöissä olevien metallien mukaisesti, mukaan lukien sääolosuhteet ja muut tekijät, mutta vähintään kerran vuodessa. Siinä tapauksessa, että järjestelmä vaatii huoltoa, ota yhteys paikalliseen JBL-jälleenmyyjääsi tai vieraile sivustolla www.jbl.com löytääksesi sinua lähellä olevan palvelukeskuksen. TEKNISET TIEDOT Bassoelementti: 5,25" (133mm) polypropyleeni graitti-täytteinen kartio Diskanttielementti: 1" (25mm) CMMD® -kalottidiskantti / HDI-aalto-ohjain Suositeltu vahvistimen teho: 20 – 100 Wattia Taajuusvaste (-3dB): 90Hz – 20kHz (kaiuton) Herkkyys: (2,83 V@1m) 87dB Nominaalinen impedanssi: 8 ohmia Jakotaajuus: 2300Hz – 12dB/oktaavi Liitintyyppi: Kullattu 5-tie naparuuvi Mitat (K x L x S): 9-1/4" x 6-1/2" x 6-1/4" (235mm x 165mm x 158,8mm) Paino: 5,8 paunaa (2,63 kg) Toimintoja, teknisiä ominaisuuksia ja ulkomuotoa voidaan muuttaa ilmoituksetta.

• Suositeltu vahvistimen teho takaa riittävän pelivaran jotta voidaan sallia satunnaiset huiput. Emme suosittele jatkuvaa käyttöä maksimitehon tasolla. © 2015 Harman International Industries, Incorporated. Kaikki oikeudet pidätetään. JBL on HARMAN International Industries, Incorporated -yhtiön Yhdysvalloissa ja/tai muissa maissa rekisteröity tavaramerkki. Toimintoja, teknisiä ominaisuuksia ja ulkomuotoa voidaan muuttaa ilmoituksetta. HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com
