2-Wege-Dual 5,25" (133mm) Lautsprecher für den Innen- und Außeneinsatz BEDIENUNGSANLEITUNG Die Marke JBL

wirkte bereits an allen Aspekten der Aufzeichnungen und Reproduktionen von Musik- und Filminhalten mit: von Live-Auftritten bis hin zu den Aufnahmen, die Du zu Hause, im Fahrzeug oder unterwegs hörst. Wir sind überzeugt davon, dass Dein neues JBL-System alle Deine Erwartungen erfüllen wird und dass Du Dich auch bei künftigen Käufen von weiteren Audiogeräten für Dein Heim, Dein Auto oder Dein Büro immer wieder für die JBL- Produkte entscheiden wirst. Der JBL Control X ist ein anspruchsvolles Lautsprechersystem für den Innen- und Außeneinsatz*, das es Dir erlaubt, Deine Lieblingsmusik selbst außerhalb Deines Hauses oder an öffentlichen Orten zu genießen. Um einen einwandfreien Betrieb zu gewährleisten, lese bitte vor dem Anschließen und der Ingebrauchnahme des Systems sorgfältig die vollständige Bedienungsanleitung.

• Bitte beachte, dass der JBL Control X zwar ein wetterfester Lautsprecher für den Außeneinsatz ist, jedoch nicht wasserfest. Die Lautsprecher sollten NICHT direkt mit Wasser, Eis, Schnee oder dauerhafter Feuchtigkeit in Kontakt geraten oder untergetaucht werden. In den Anschluss auf der Rückseite des Lautsprechers darf kein Wasser gesprüht werden. VIELEN DANK DAFÜR, DASS DU DICH FÜR DIESES JBL

Packe das System vorsichtig aus. Falls Du Schäden durch den Transport vermutest, wende Dich bitte umgehend an Deinen Händler und/oder Lieferanten. Bewahre den Umkarton und das Verpackungsmaterial für zukünftige Zwecke auf. Öffne die Verpackung und überprüfe, ob der folgende Inhalt enthalten ist:

IM LIEFERUMFANG ENTHALTEN

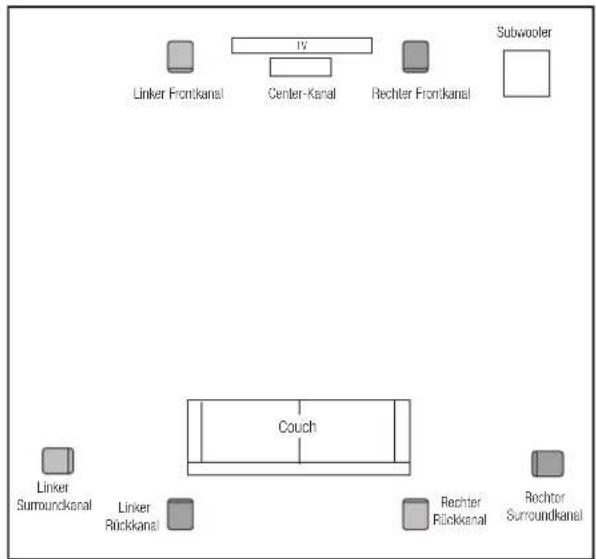

2 x JBL Control X Lautsprecher 2 x einstellbare Halterungen für die Wandmontage (inklusive Stabschraubenschlüssel und Sicherheitsschnur) 1 x Bedienungsanleitung AUFSTELLEN DER LAUTSPRECHER: Diese Lautsprecher können an der Wand montiert oder auf dem Boden, einem Regal oder einem Tisch aufgestellt werden. Die folgenden Abbildungen zeigen zwei mögliche Anbringungen für den Innenraum und eine mögliche Anbringung für den Außenbereich. Um optimale Leistung zu erzielen, muss der Anschluss auf der Rückseite des Lautsprechers immer offen und frei zugänglich sein. Anbringung 1: Füge die Lautsprecher einer Heimkino-Anlage hinzu. Couch

Linker Frontkanal Linker Surroundkanal Rechter Surroundkanal Linker Rückkanal Rechter Rückkanal Center-Kanal Rechter Frontkanal Subwoofer Anbringung 2: Platziere die Lautsprecher an einem dezentralen Ort im Raum. Left Rear Channel Right Rear Channel Center Rear Channel

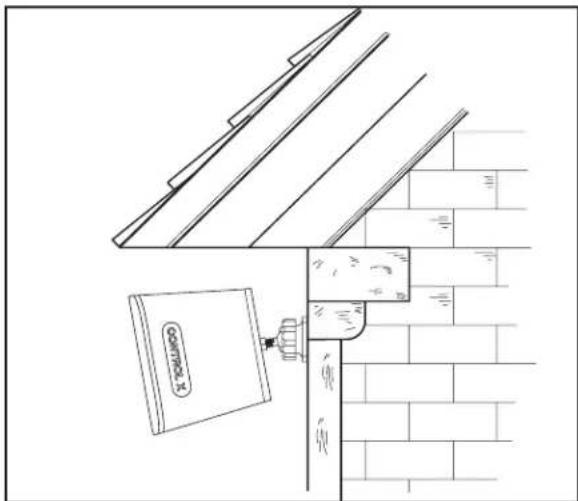

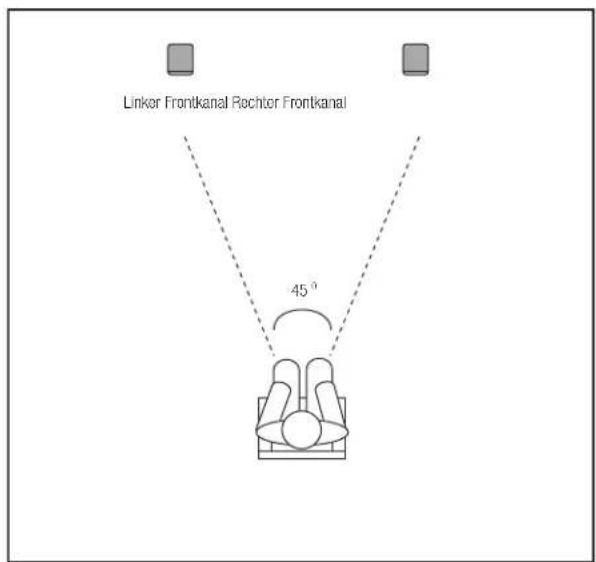

Linker Frontkanal Rechter Frontkanal Anbringung 3: Installiere die Lautsprecher horizontal unter Dachvorsprüngen außerhalb Deines Hauses.

ANSCHLIESSEN DER LAUTSPRECHER

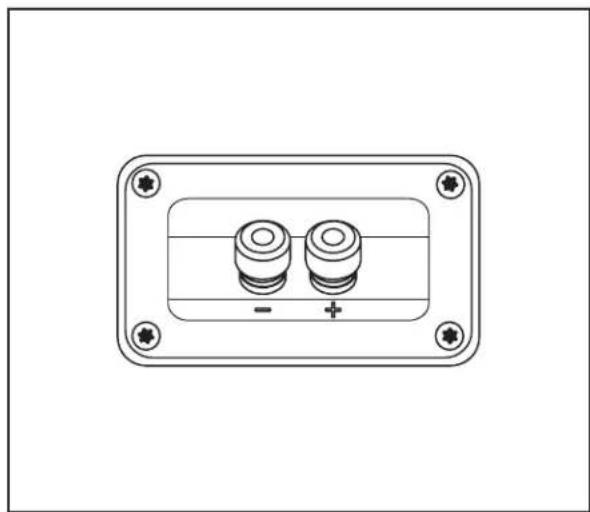

VORSICHT: Achte darauf, dass alle elektronischen Komponenten des Systems AUSgeschaltet (und möglichst auch von der Stromversorgung komplett abgetrennt) sind bevor Du sie anschließt. Verbinde das Lautsprecherkabel mit den Anschlüssen auf der Rückseite der Lautsprecher. Dafür können Bananenstecker verwendet werden. Bitte achte auf den Streifen auf dem Lautsprecherkabel, der die Polarität anzeigt, um die unterschiedlichen Leiter entsprechend zuzuordnen. Stelle mithilfe dieses Streifens sicher, dass Du den positiven (+) Anschluss des JBL Control X -Lautsprechers mit dem positiven (+) Anschluss am Verstärker verbindest, und den negativen (–) Lautsprecheranschluss mit dem negativen (–) Verstärkeranschluss. Es ist nicht von Belang, ob Du den Streifen für die Verbindung der positiven (+) Anschlüsse oder der negativen (–) Anschlüsse zur Hilfe nimmst. Vermische beim Anschließen nicht die Polaritäten (d.h. „+“ an „–“ oder „–“ an „+“). Andernfalls werden der Stereo-Klang und die Bass-Wiedergabe deutlich beeinträchtigt. WICHTIG: Achte darauf, dass die (+)- und (–)-Kabel oder Anschlüsse sich nicht gegenseitig oder die anderspoligen Buchsen berühren. Sich berührende Kabel können zu einem Kurzschluss führen und dadurch Deinen Receiver oder Verstärker beschädigen.19 www.jbl.com DEUTSCH

WANDMONTAGE DER LAUTSPRECHER

UNTER VERWENDUNG DER MITGELIEFERTEN

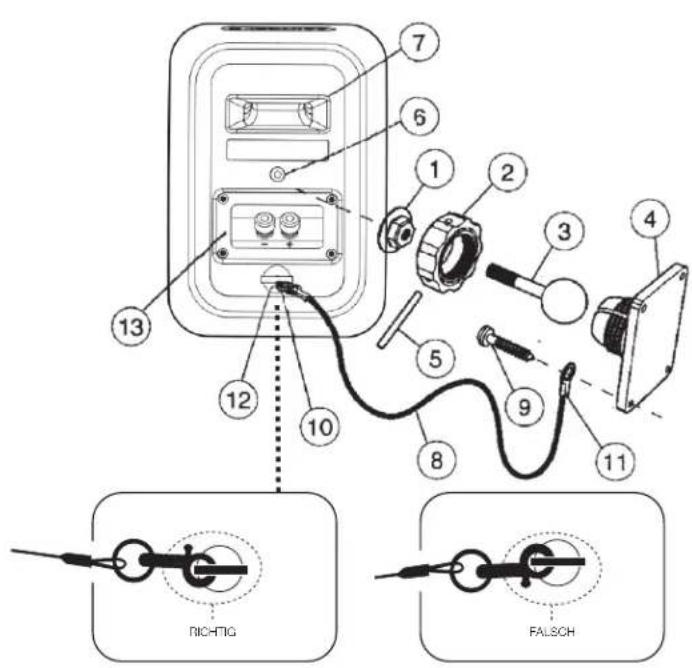

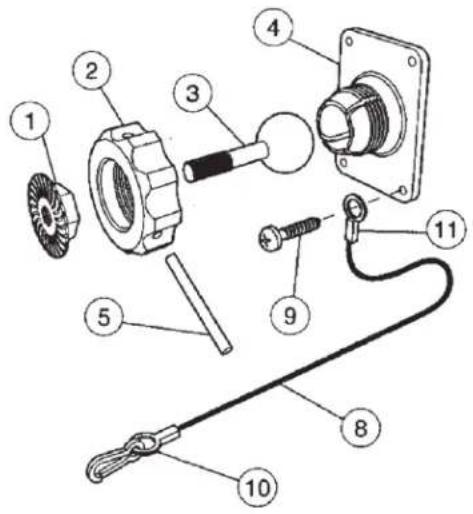

WANDHALTERUNGEN Einstellbare Wandhalterungen für die JBL Control X-Lautsprecher sind im Lieferumfang enthalten. Die mitgelieferten Halterungen sind ausschließlich für die Wandmontage vorgesehen. Die Deckenmontage der JBL Control X-Lautsprecher wird nicht empfohlen, ungeachtet der dafür verwendeten Halterung. WICHTIGER SICHERHEITSHINWEIS: Die geeignete Auswahl der Montageäche ist hierin nicht enthalten. Die ordnungsgemäße Anbringung und Installation der Halterungen und die dazugehörige, jedoch nicht darauf beschränkte Auswahl einer Fläche und eventueller Befestigungselemente, die das Gewicht der angegebenen Lautsprecher tragen können, liegt allein in der Verantwortung des Nutzers. Der Hersteller übernimmt keinerlei Haftung für die Auswahl des Montageäche und/oder für die korrekte Installation der Halterungen. A. Löse und entferne die Formmutter (2), indem Du sie gegen den Uhrzeigersinn drehst. Falls nötig, verwende den mitgelieferten Metallstab (5), indem Du ihn in eine der Bohrungen der Formmutter (2) einsteckst. B. Ziehe den Kugelschaft (3) aus der Wandhalterung (4). C. Schiebe die Formmutter (2) auf den Kugelschaft (3) mit der Gewindeöffnung in Richtung Kugel, und schraube die Metallmutter (1) komplett auf den Kugelschaft (3), die „gerändelte“ Oberäche der Mutter (1) dabei von der Kugel abgewandt. D. Schraube den Kugelschaft (3) in den 3/8"-16 Gewindeeinsatz (6) auf der Rückseite des Lautsprechergehäuses, bis er vollständig im Gewindeeinsatz sitzt. Drehe den Kugelschaft eine halbe Drehung zurück und ziehe die Mutter gegen die Lautsprecher fest. Falls der Kugelschaft vor dem Festziehen der Mutter nicht zurück gedreht wird, könnte die Ausführung des unten stehenden Schrittes G den Gewindeeinsatz im Lautsprechergehäuse und somit die Lautsprecher selbst dauerhaft beschädigen. E. Ziehe die „gerändelte“ Mutter (1) mit einem Schraubendreher an, bis sie fest an der Rückseite der Lautsprecher sitzt und den Kugelschaft (3) vollständig und sicher mit dem Lautsprechergehäuse verbindet. Bitte beachte, dass, wenn diese Mutter festgezogen ist, an der Stelle der Befestigung Spuren auf der Rückseite des Lautsprechers zurück bleiben können. Die Spuren werden jedoch von der Mutter (1) verdeckt. F. Die Sicherheitsschnur (8) dient als zusätzliche Maßnahme, um zu verhindern, dass der Lautsprecher herab fällt, falls er sich aus der Wandhalterung lösen sollte. Eine der kleineren Schrauben (9), die die Halterung (4) an der Wand befestigen, muss durch die Öse (11) am Ende der Schnur gefädelt werden, bevor sie in die Öffnung der Wandhalterung geführt wird. Gehe sicher, dass die Schraube mindestens 0,36" (ca. 3/8") oder größer im Durchmesser ist, so dass sie die Öse der Sicherungsschnur (11) richtig hält. G. Befestige die Wandhalterung (4) auf einer Holzplatte an der Wand, verwende dafür mindestens 1“ Flachkopfholzschrauben. Stelle sicher, dass alle vier Schrauben in die Holzplatte geschraubt sind. Nicht bei Trockenbauwänden verwenden. Falls die Halterungen an Trockenbauwänden angebracht werden sollen, ist der Einsatz von richtig ausgewählten und korrekt angebrachten Dübeln und Schrauben zwingend erforderlich. H. Befestige das andere Ende (10) der Sicherheitsschnur (8) am Control X, indem Du es in den Riegel (12) auf der Rückseite des Lautsprechers einklinkst, so wie in der Abbildung dargestellt.

I. Schließe nun Deine Lautsprecherkabel an den Anschlüssen (13) auf der Rückseite

der Lautsprecher an. Achte auf eine ausreichende Kabellänge, falls Du die Lautsprecher in eine horizontale Position bringen willst. J. Halte das Lautsprechergehäuse (7) mit beiden Händen fest, während Du die Kugel des Kugelschaftes (3) wieder auf die Wandhalterung (4) setzt. K. Ziehe die Formmutter (2) mit der Hand fest, während Du die Lautsprecher in der vorgesehenen Ausrichtung positionierst. L. Sobald der Lautsprecher ausgerichtet ist, verwende den Metallstab (5) in einer der Bohrungen der Formmutter (2) und schraube sie sorgfältig fest. ZIEHE DIE FORMMUTTER (2) KEINESFALLS ZU FEST AN. HORIZONTALE AUSRICHTUNG LINKER LAUTSPRECHER RECHTER LAUTSPRECHER Hinweis: Achte darauf, den Gitteraufsatz der JBL-Lautsprecher um 90 Grad zu drehen, falls Du die Lautsprecher in horizontaler Position anbringen willst. Einfach das Gitter entfernen und den Aufsatz entsprechend drehen. RICHTIG FALSCH20

WANDMONTAGE DER LAUTSPRECHER UNTER VERWENDUNG

ALTERNATIVER WANDHALTERUNGEN Jeder der JBL Control X-Lautsprecher verfügt über einen 3/8"-16 Gewindeeinsatz auf der Rückseite, um die Verwendung von alternativen Wandhalterungen zu erleichtern. Bitte frage Deinen JBL-Händler oder Lieferanten nach entsprechenden Empfehlungen. Hinweis: Der Nutzer ist verantwortlich für die korrekte Auswahl und Anbringung alternativer Wandhalterungen.

ABSTAND ZWISCHEN DEN EINZELNEN LAUTSPRECHERN

Für die optimalen Stereo-Ergebnisse empfehlen wir einen Abstand von 1,8 - 2,4m zwischen den einzelnen Lautsprechern. Falls mehr Platz oder ein größerer Abstand erforderlich sind, achte darauf dass ein L+R-Signal (Mono-Summe) vom Verstärker bzw. Receiver an die einzelnen Lautsprecher gesendet wird (sofern Deine Anlage diese Option erlaubt).

WARTUNG UND REPARATUR

Das Gehäuse der Lautsprecher kann mit einem weichen Tuch gereinigt werden, um Fingerabdrücke oder Staub zu entfernen. Alle Kabelverbindungen sollten regelmäßig überprüft und gereinigt werden. Die Häufigkeit der Wartung hängt von den für die Anschlüsse verwendeten Metallen ab sowie von den Umgebungsbedingungen und anderen Faktoren, jedoch sollte eine Wartung mindestens einmal pro Jahr geschehen. Für den Fall, dass Dein Lautsprechersystem repariert werden muss, kontaktiere Deinen örtlichen JBL-Händler, oder besuche die Internetseite www.jbl.com für einen Service-Anbieter in Deiner Nähe. TECHNISCHE DATEN Tieftöner: 5,25" (133mm) graphit-gefüllter Konus aus Polypropylen Hochtöner: 1" (25mm) CMMD

Lite Dome / High Denition Imaging Waveguide Empfohlene Verstärkerleistung: 20 – 100 Watt Frequenzgang (-3dB): 90Hz – 20kHz (reexionsfrei) Empndlichkeit: (2.83V@1m) 87dB Nennimpedanz: 8 Ohm Frequenzweiche: 2300Hz – 12dB/Oktave Eingänge: vergoldete 5-Wege-Klemmanschlüsse Abmessungen (H x B x T): 235mm x 165mm x 158,8mm (9-1/4" x 6-1/2" x 6-1/4") Gewicht: 2,63kg (5,8lbs) Änderungen an Merkmalen, Spezikationen und Aussehen können ohne vorherige Ankündigung erfolgen.

• Die empfohlene Leistung für den Verstärker stellt sicher, dass ausreichend Energiereserven für Spitzenausschläge zur Verfügung stehen. Wir empfehlen keine dauerhafte Wiedergabe bei diesen maximalen Leistungen. © 2015 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated, registriert in den Vereinigten Staaten und/oder anderen Ländern. Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen. HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com
