GEBRUIKSAANWIJZING Control 126 W JBL

Het JBL^® merk is betrokken geweest bij alles facetten van muziek, filmomname en reproductie van live optredens en muziek die u thus, in de auto of mobiel aftspeelt.

We zijn enan overtuigd dat dit JBL-systeme u in alle opzichten het plezier zult geen dat u verwacht en dat als u, wanneer u overweegt extra audio-apparatuur voor uw huis,auto of kantoort te kopen,u opniew u zult kiezen voor een JBL-product.

De JBL Control X is een geavanceerd luidsprekersystem voor bennen of buitenshuis* waarmee u kutn genieten van uw favoriete muziek op diverse locatie in of rond uw huis of in bedrijsruimtes. Voor probleemloos gebruig koel u dele aanwijzingen aandachtig doorezen voordat u het systeem installeert.

• Houd er rekening mee dat de JBL Control X een "all-weather" buitenluidspreker is, maar Niet waterdicht is. Deze luidspeakers mogen NIET worden ondergedompeld ofrechtstreeks aan water, ijs, sneeuw of langdurige vochtigheid worden blootgesteld. Voorkom dat de achteraansluiting van de luidspeker nat worden.

HET SYSTEEM UITPAKKEN

Het systemd voorzichtig uitpakken. Als u vervoerssschade constaeteert, dit onmiddelijk melden aan uw dealer en/of bezorger. Bewaar de verpakkingsmaterialien voor eventuele toekomstig gebruik. Open de verpakking en controllerer het onderstaande aanwezig is:

MEEGELEVERD

2 x JBL Control X liquidspeakers
2 x verstelbare muurbeugels (inclusief moersleutel en veiligheidskabels)
1x Gebruikershandleiding

DE LUIDSPREKERS PLAATSEN

Deze luidspekkers konnen aan de muur worden gemonteerd of op een stand, plank of tafel worden geplaatst. De onderstaande afbeeldingen toen twee möglichke toepassingen voor binnenshuis en een voor buitenshuis.

De aansluiting op de achterkant van de luidsprekers Niet blokkeren om optimale prestaties te verzekeren.

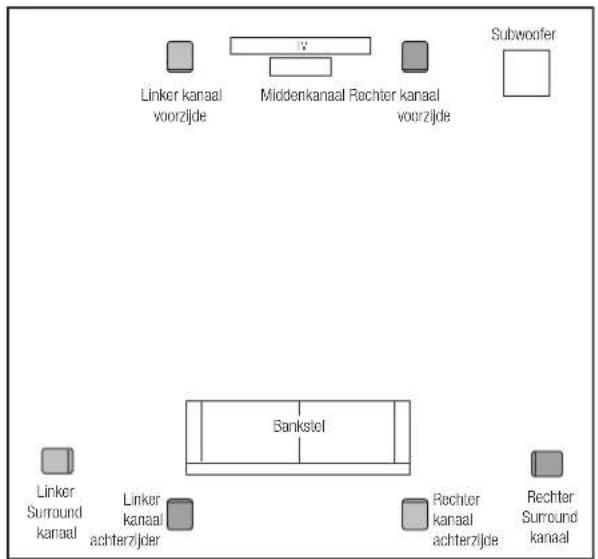

Toepassing 1: Luidsprekers aan een home theater systeem toevoegen.

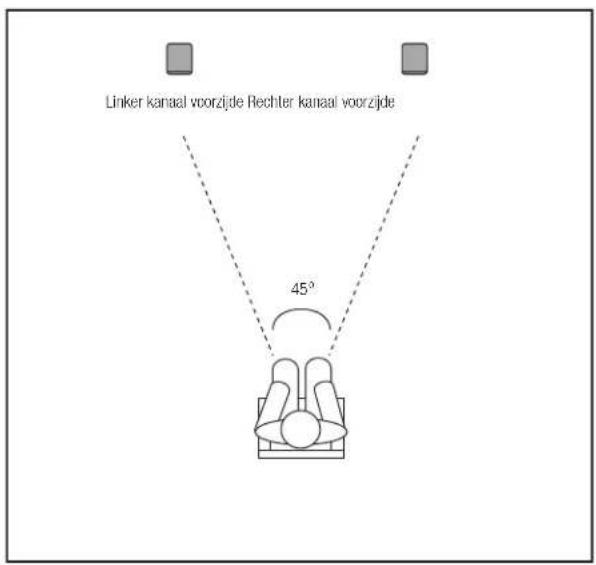

Toepassing 2: Luidsprekers op afstand in uw huis installeren.

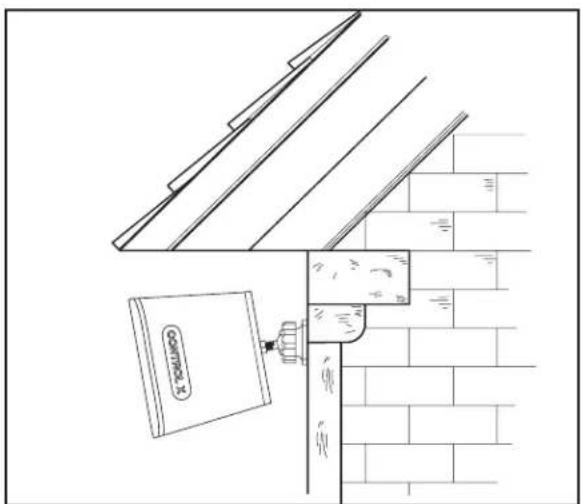

Toepassing 3: Luidsprekers horizontaal onder een dakrand buiten installereren.

DE LUIDSPREKERS AANSLUITEN

LET OP: Zorg ervoor dat alle elektrische componenten van het systeme zijn uitgeschelkend (bij voorkeur loskoppeld van de stopcontacten) alvorens de aansluitingen te make.

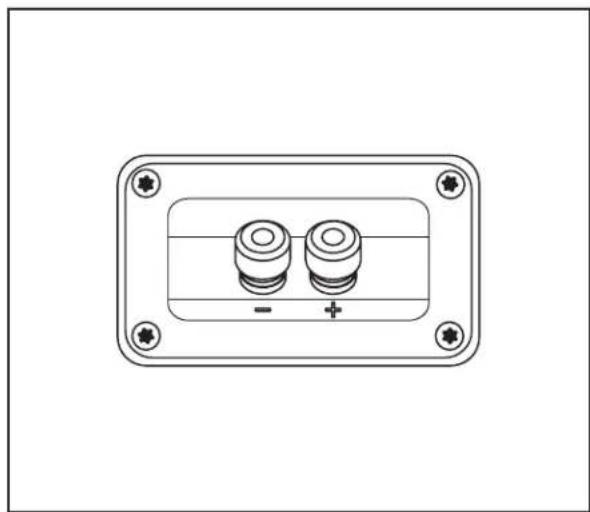

De luidsprekerkabel aansluiten op de terminals aan de achterkant van de luidspreker. Voor het gemak kannen banaanpluggen worden gebruikt. Let op als uw luidsprekerkabel een polariteitstreep hebft om de twee geleiderst te onderscheiden. Gebruik deze polariteitstreep om ervoor te zorgen dat u de positieve (+) terminal op de JBL Control X luidspreker aansluit op de positieve (+) terminal op de versterker, en de negatieve (-) luidspreker terminal op de negatieve (-) terminal van de aansluit. Het maakt nicht uit of u de gestreepte geleider gebruikt voor het aansluiten van de positieve (+) terminals of de negatieve (-) terminals.

De polariteit van de aansluitingen Niet verwisselen (dat wil zeggen "+"aar "-" of "-"aar "+"). Dit heeft een nadelige invloed op het stereobeeld en za de basweergave verminderen.

BELANGRIJK: Zorg ervoor dat de (+) en (-) kabels of connectors elkaar of de andere aansluiting Niet raken. Contact van de kabels kan kortsluiting veroorzaken en uw receiver of versterker beschadigen.

HORIZONTALE ORIENTATIE

LINKER LUIDSPREKER RECHTER LUIDSPREKER

Opmerking: Zorg ervoor dat u de JBL grille badge 90 grades draait als u deze luidsprekers in de horizontale positie installeert. De grille verwijderen, de badge vanaf de binnenkant aandrukken en roteren.

DE LUIDSPREKERS AAN DE MUUR MONTEREN MET DE MEEGELEVERDE MUURBEUGELS

Instelbare muurbeugels zich met de JBL Control X luidspekers meegeleverd.
Deze beugels zich uitsluitend bedoeld voor muurmontage.
Het worden afgeraden deze JBL Control X luidspekers aan het plafond te monteren, ongeacht welke beugels worden gebruikt.

BELANGRIJKE VEILIGHEIDSOPMERKING: Correcte keuze van montagehardware die Niet is meegeleverd, en de juiste montage en installmentie van beugels, met inbegrip van, maar Niet bepertk tot, de keuze van passende dragende steunen en beugels voor de gespecifieerde luidspreker, is exclusieve verantwoordelijkheid van de gebruiker. De fabrikant aanvaardt geen aanspraelijkheid voor de keuze van montagehardware en/of beugelinstallaties.

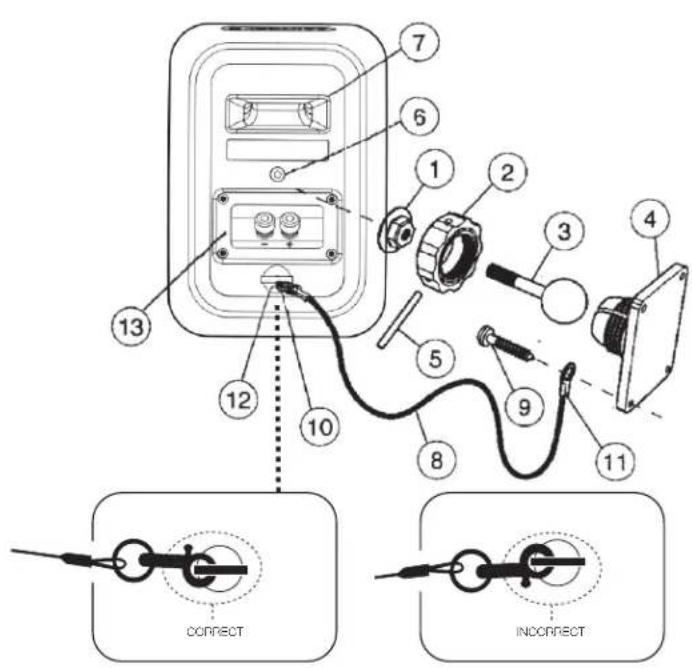

A. De moer (2) losdraaien door deze gegen de klokrichting in te draaien. Gebruik indien nodig het meegeleverde metalen staafje (5) door deze in een van de gaatjes van de moer (2) te steken.
B. Trek de kogel/as (3)uit de muurbeugel (4).
C. Schuif de moer (2) op de kogel/as (3), met de opening met schroefdraad maar de kogel gericht. Draai de metalen moer (1) geheel in de kogel/as (3), met de gekartelde Kant van de moer (1) gegenover (aan de andere kanf) van de kogel.
D. Schroef de kogel/as (3) in de 3/8"-16 opening met schroefdraad (6) aan de achterkant van de luidsprekerkast tot deze goed aan de onderkant de insert is geplaatst. Draai de kogel/as eenheid waar buiten met een halve slag en zet de moer vast aan de luidspreker. Als de bal en as Niet teruggetrokken worden voordat de moer worden vastgezet, kan stap G hieronder de insert met schroefdraad opening in de luidsprekerkast loskommen en de luidspreker permanent beschadenig.
E. De gekartelde moer (1) met behulp van een moersleutel vastdraaien totdat deze stevig vast zit aan de achechterkant van de luidspeker en de kogel/as (3) en luidspekerkast goed zijn vergrendeld. Houd er rekening mee dat het vastdraaien van deze moer markeringen op de achechterkant van de luidspeker kan achechterlaten. Deze markeringen wordenECHTER afgeekte door de moer (1).
F. De veiligheidskabel (8) is meegeleverd als extra maatregel om te voorkomen dat de luidspeker valt als deze los raakt van de muurbeugel. Een van de twee onderste schroeven (9) die de muurbeugel (4) aan de muur bevestigen moet door het oog (11) aan het einde van de kabel worden gestoken voordat het door de opening in de muurbeugel gaat. Zorg ervoor dat het schroefkop ten minste 0.36" (ongeveer 3/8 " of groter in diameter is, zatat deze het extra snoer met oog (11) kan vastzetten.
G. Monteer de muurbeugel (4) op een houten balk in de muur met #10, minimum 1", bolcilinderkop houtschroeven. Zorg ervoor dat alle vier schroeven in de balk worden geschroefd en nicht in gipsplaat. Als de beugel op een muur van gipsplaten要去 worden gemonteerd, is gebruik en goede installment van muurpluggen en schroeven is essentieel.
H. Het andere uiteinde (10) van de veiligheidskabel (8) bevestigen aan de Control X door de kabel via de beugel (12) op dechterluidspreker te latentlopen zoals aangegeven in de afbeelding.
1. De luidsprekkerabel aansluiten op de terminals (13) op de achechterkant van de luidspreker. Zorg voor voldoende kabellengte als u de luidsprekers monteert in een horizontale positie.
J. Houd de luidspekerkast (7) met beiden handen vast en steek de bal van de bal/as (3) opniew in de muurbeugel (4).
K. De moer (2) handvast aandraaien verwijl u de luidspeker in de gewenste richting instelt.
L. Als de luidspreker in de gewenste stand staat, het metalen staafje (5) in een van de opingen van de moer (2) steken en goed vastdraaien. DE MOER (2) NIET TE VAST AANDRAAIEN.

DE LUIDSPREKERS AAN DE MUUR MONTEREN MET MUURBEUGELS VAN ANDERE LEVERANCIERS

Elke JBL Control X luidspekker hebft een 3/8"-16 schroefdraad insert aan de achterkant voor het gebruik van muurbeugels van andere leveranciers. Raadpleeg uw JBL-dealer of distributeur voor advies.

Opmerking: De klant is verantwoordelijk voor de juiste keuze en installment van passende muurbeugels van andere leveranciers.

AFSTAND TUSSEN BEIDE LUIDSPREKERS

Voor optimaal stereo-effect worden een afstand van 1,8 tot 2,4 meterCUSen de luidspreker aanbevolen. Als een grotere ruimte of afstand vereist is,een signaal L + R (summed mono) signal op u uw versterker of ontvanger op de luidsprekers aansluiten als uw apparatuur deze optie biedt.

ONDERHOUD EN SERVICE

De luidsprekerkasten können worden gereinigd met een zachte doeck om vingerafdrukken of stof te verwijderen.

Alle aansluitingskabels要去en worden gecontroleerd en gereinigd of worden periodiek vernieuwd. De freiuentie van onderhoud hangt af van de metalen die gebrukt zijn in de aansluitingen, omgevingsconditions en andere factoren, maar eenmaal peraar is het minimum.

In het geval dat uw systeme ooit service nodig heeft, contact opnemen met uw JBL-dealer of distributeur, of ga waar www.jbl.com voor een servicecenter in uw omgeving.

SPECIFICATIONS

Lage freiestie-transducer:	5.25" (133mm) polypropyleen ggrafiet gemulde kegel
Hoogfreiert transducer:	1" (25mm) CMMD® Lite dome / High Definition Imaging Waveguide
Aanbevolen versterkervermogen:	20 - 100 watt
Frequentiebereik (-3dB) 90Hz - 20kHz (echoloo)
Gevoeligheid: (2.83V@1m) 87dB
Nominale impedantie: 8 Ohm
Crossover freiendentie: 2300Hz - 12dB/octave
Inputs: Verguide 5-polige connectors
Afmetingen (B x H x L):	9-1/4" x 6-1/2" x 6-1/4"(235mm x 165mm x 158.8mm)
Gewicht: 5.8 lbs (2,63 kg)

Opties, specificaties en vormgeving können worden gewijzigd zonder voorafgaande kennisgeving.

• Het aanbevolen versterkervermogen zal voldoende vermogen bieden voor incidentele pleken. Wij adviseren de apparatuur Niet voor langereijd op het maximaleiveau te gebruiken.

HARMAN

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com

© 2015 HARMAN International Industries, Incorporated. Alle rechten voorbehonden

JBL is een handelsmerk van Harman International Industries, Incorporated, gereigsteerd in de Verenigde Staten en/of andere landen.

Opties, specificaties en vormgeving können worden gewijzigd zonder voorafgaande kennisgeving.

TR00498_B

CONTROL X
