MODE D'EMPLOI Control 126 W JBL

Enceintes intérieures/extérieures 2 voies 133mm (5,25") MODE D'EMPLOI La marque JBL

est impliquée dans tous les aspects de la musique, de l'enregistrement de lms et et dans la reproduction, des spectacles aux enregistrements que vous écoutez chez vous, en voiture ou en déplacement. Nous sommes persuadés que le système JBL que vous avez choisi vous offrira chaque note de plaisir que vous attendez et que lorsque vous penserez à acheter un équipement audio supplémentaire pour votre domicile, voiture ou bureau, vous choisirez de nouveau un produit JBL. Le JBL Control X est un système d'enceintes pour intérieur/extérieur* avancé qui vous permet de proter de votre musique préférée dans des lieux distants de votre domicile ou dans des espaces commerciaux. An d'assurer des performances sans problèmes, veuillez lire ces instructions complètement et attentivement avant de connecter ou utiliser le système.

• Veuillez noter que bien que le JBL Control X soit un système d'enceintes extérieures tout temps, il n'est pas étanche. Ces enceintes NE DOIVENT PAS être submergées ou exposées directement à l'eau, la glace, la neige ou une humidité persistante. N’envoyez pas d’eau dans l’évent arrière de l’enceinte.

Déballez le système avec précaution. Si vous soupçonnez des dommages dus au transport, signalez-le immédiatement à votre distributeur et/ou au service de livraison. Conservez le carton de transport et les matériaux d'emballage pour toute utilisation future. Ouvrez l'emballage et vériez le contenu suivant: INCLUS 2 enceintes JBL Control X 2 supports muraux réglables (comprend une clé et des câbles de sécurité) 1 mode d'emploi

POSITIONNEMENT DES ENCEINTES

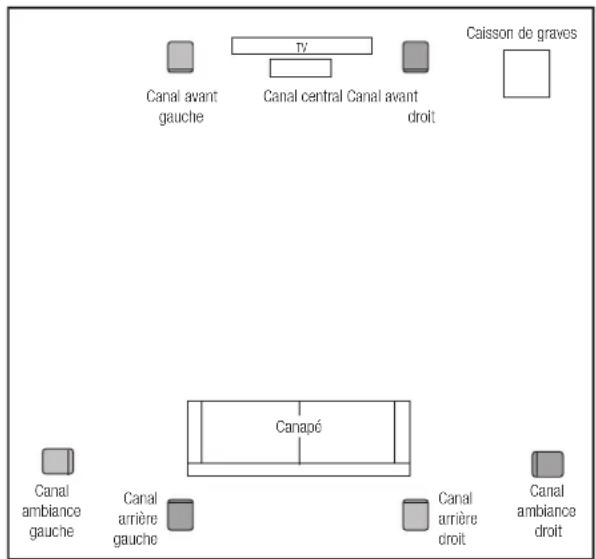

Ces enceintes peuvent être montées ou posées sur un pied, une étagère ou une table. Les illustrations suivantes montrent deux applications intérieures et une application extérieure possibles. Pour des performances optimales, ne bouchez pas l’évent arrière des enceintes. Application 1: ajout d'enceintes à un système de cinéma à domicile. Canapé

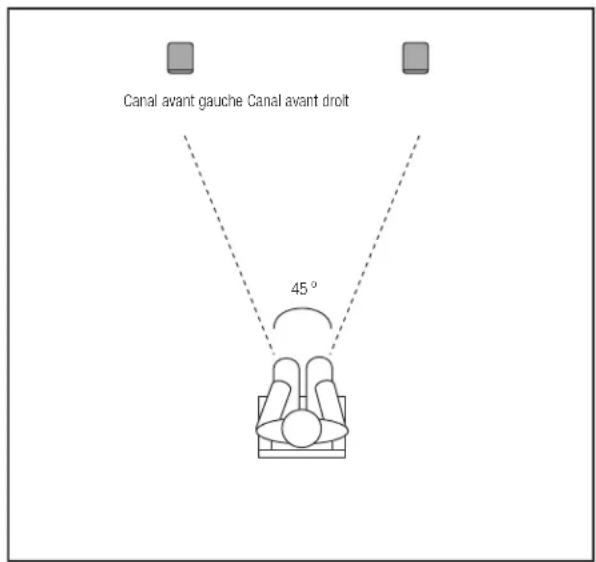

Canal avant gauche Canal ambiance gauche Canal ambiance droit Canal arrière gauche Canal arrière droit Canal central Canal avant droit Caisson de graves Application 2: ajout d'enceintes dans un lieu distant de votre domicile. Left Rear Channel Right Rear Channel Center Rear Channel

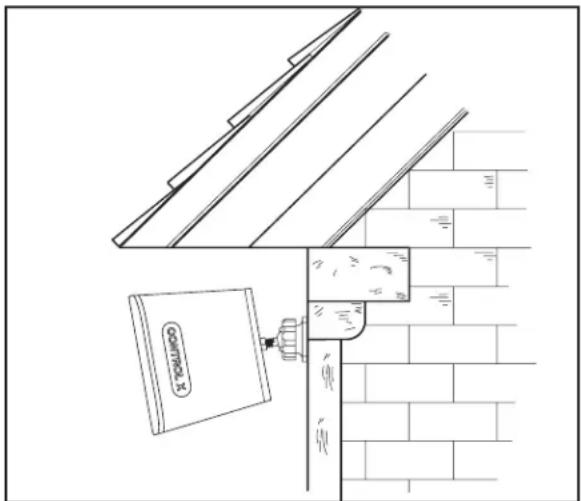

Canal avant gauche Canal avant droit Application 3: installation des enceintes horizontalement sous l'avant-toit à l'extérieur de votre domicile.

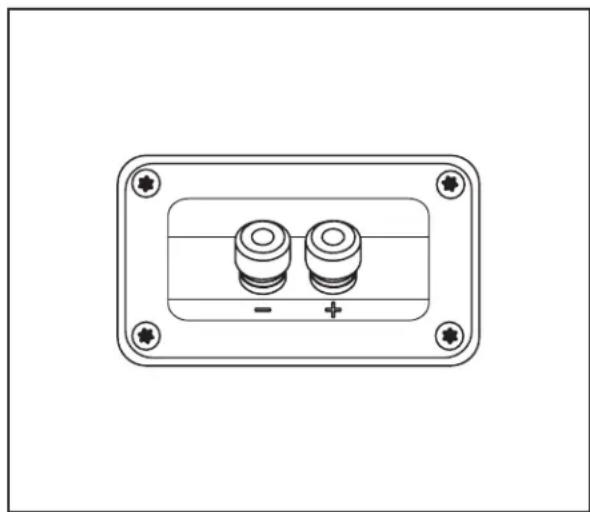

BRANCHEMENT DES ENCEINTES

ATTENTION: veillez à ce que tous les appareils électriques du système soient éteints (et de préférence débranchés de leurs prises secteurs) avant de faire des branchements. Branchez votre câble d'enceinte aux bornes du dos de l'enceinte. Vous pouvez également utiliser des ches bananes. Veuillez observer si votre câble d'enceinte comporte une bande de polarité pour faciliter la distinction de ses deux conducteurs. Utilisez cette bande de polarité pour vous assurer de connecter la borne positive (+) des enceintes JBL Control X aux bornes positives (+) de l’amplicateur et les bornes négatives (–) des enceintes aux bornes négatives (–) de l’amplicateur. Vous pouvez utiliser indifféremment le conducteur marqué pour connecter les bornes positives (+) ou les bornes négatives (–). N'inversez pas les polarités (c.-à-d., + sur– ou –sur +) pendant le branchement. Ceci produirait une image stéréo dégradée et réduirait les performances des graves. IMPORTANT : veillez à ce que les ls et les connecteurs (+) et (–) ne se touchent pas. Un contact des ls peut créer un court-circuit et endommager votre récepteur ou amplicateur.7 www.jbl.com

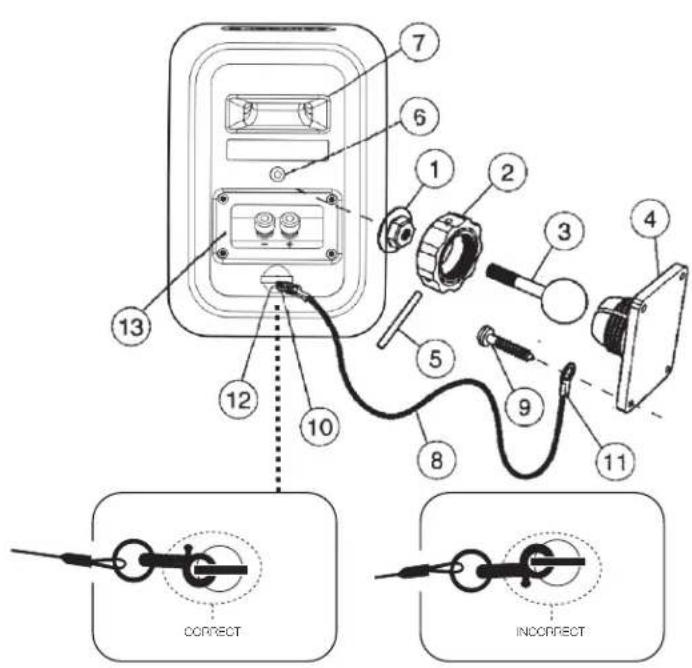

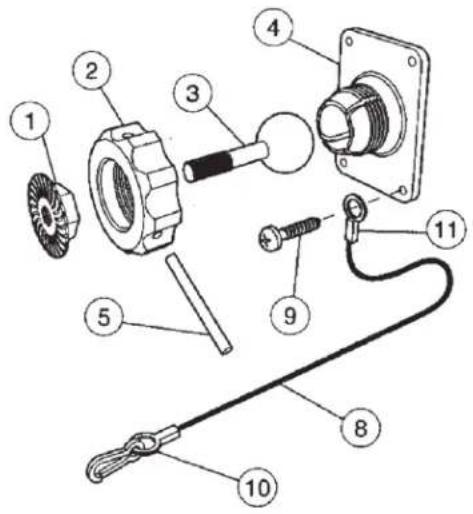

Des supports muraux réglables sont inclus avec les enceintes JBL Control X. Les supports inclus sont uniquement destinés au montage mural. Le montage au plafond des enceintes JBL Control X n'est pas recommandé, quel que soit le support utilisé. CONSIGNE DE SÉCURITÉ IMPORTANTE: le choix d'un matériel de xation non inclus, le bon montage et l'installation des supports, comprenant, entre autres, le choix d'une xation supportant le poids et l'utilisation de xations avec l'enceinte spéciée uniquement, relève exclusivement de la responsabilité du client. Le fabricant rejette toute responsabilité pour la sélection du matériel et/ou l'installation des supports. A. Dévissez et retirez l'écrou moulé (2) en le tournant dans le sens inverse des aiguilles d’une montre. Utilisez si nécessaire la barre métallique fournie (5) en l'insérant dans l'un des trous de l'écrou moulé (2). B. Sortez la boule/l'arbre (3) du support mural (4). C. Faites glisser l'écrou moulé (2) sur la boule/l'arbre (3) avec l'ouverture letée face à la boule et vissez l'écrou métallique (1) entièrement sur la boule/l'arbre (3), avec la surface moletée de l'écrou (1) à l'opposé de la boule. D. Vissez la boule/l'arbre (3) dans l'insert leté de 3/8"-16 (6) au dos du caisson de l'enceinte jusqu'à ce qu'il soit complètement plaqué contre le dessous de l'insert. Ressortez l'ensemble boule-arbre d'une moitié de tour et serrez l'écrou contre l'enceinte. Si l'ensemble boule et arbre n'est pas reculé avant de serrer l'écrou, l'étape G ci-dessous peut déloger l'insert leté du corps de l'enceinte et l'endommager dénitivement. E. Serrez l'écrou moleté(1) avec une clé à molette jusqu'à ce qu'il soit fermement plaqué contre le dos de l'enceinte et solidarise complètement la boule/l'arbre (3) et le caisson de l'enceinte. Veuillez noter qu'une fois cet écrou serré, il peut créer des marques au dos de l'enceinte où le serrage est effectué. Cependant, ces marques seront masquées par l'écrou (1). F. Le câble de sécurité (8) est fourni pour une mesure supplémentaire qui empêche l'enceinte de tomber si elle se détache du support mural. Une des deux vis inférieures (9) qui xent le support mural (4) à la paroi devra traverser l'œillet (11) de l'extrémité du cordon avant de passer par le trou du support mural. Assurez-vous que le diamètre de la tête de vis est d'au moins 9mm (environ 0,36", 3/8") an qu'il maintienne correctement l'œillet du cordon de sécurité (11). G. Montez le support mural (4) sur un montant en bois de la paroi, avec des vis à bois à tête bombée n° 10 au minimum de 25mm (1"). Veillez à ce que les quatre vis soient enfoncées dans le montant et non dans la cloison sèche. Si le support doit être monté sur une cloison sèche, l'utilisation de chevilles murales correctement sélectionnées et installées est essentielle. H. Attachez solidement l'autre extrémité (10) du câble de sécurité (8) à la Control X en le faisant passer dans la barre (12) au dos de l'enceinte, comme représenté dans l'illustration.

I. Branchez votre câble d'enceinte aux bornes (13) du dos de l'enceinte.

Veillez à laisser assez de câble si vous montez les enceintes en position horizontale. J. En tenant le caisson d'enceinte (7) avec les deux mains, réinsérez la portion boule de la boule/l'arbre (3) dans le support mural (4). K. Serrez l'écrou moulé (2) à la main tout en positionnant l'enceinte dans la direction souhaitée. L. Une fois l'orientation de l'enceinte obtenue, utilisez la barre métallique (5) dans l'un des trous de l'écrou moulé (2) et serrez fermement. NE SERREZ PAS L'ÉCROU MOULÉ TROP FORTEMENT (2). ORIENTATION HORIZONTALE

ENCEINTE GAUCHE ENCEINTE DROITE

Remarque : veillez à tourner le badge JBL de la grille de 90 degrés si vous montez ces enceintes en position horizontale. Retirez simplement la grille, poussez le badge depuis l’intérieur puis orientez-le selon le cas. CORRECT INCORRECT8 MONTAGE MURAL DES ENCEINTES AVEC DES SUPPORTS MURAUX TIERS Chaque enceinte JBL Control X comprend au dos un insert leté de 3/8"- 16 pour faciliter l'emploi de supports muraux tiers. Veuillez consulter votre revendeur ou distributeur JBL pour obtenir des recommandations. Remarque : le client est responsable de la sélection et de l'installation adéquate de supports muraux tiers appropriés.

DISTANCE ENTRE CHAQUE ENCEINTE

Pour une image stéréo optimale, un espace de 1,8m-2,4m (6-8 pieds) est recommandé entre les enceintes. Si vous avez besoin d’un espace ou d’une distance plus grands, veillez à envoyer un signal G+D (somme mono) de votre amplicateur ou récepteur à chaque enceinte si votre équipement offre cette option.

ENTRETIEN ET RÉVISION

Les caissons des enceintes peuvent être nettoyés avec un chiffon doux pour retirer les empreintes digitales ou la poussière. Toutes les connexions de câblage doivent être inspectées, nettoyées ou refaites périodiquement. La fréquence d'entretien dépend des métaux utilisés dans les connexions, des conditions atmosphériques et d'autres facteurs, mais est au minimum annuelle. Si votre système a besoin d'une révision, contactez votre revendeur ou distributeur JBL local, ou visitez www.jbl.com pour trouver un centre de service proche. SPÉCIFICATIONS Haut-parleur basses fréquences : Cône polypropylène chargé en graphite de 133mm (5,25") Haut-parleur hautes fréquences : Dôme CMMD

Lite de 25mm (1") / guide d'ondes à image haute dénition Puissance d'amplicateur recommandée :

Réponse en fréquence (-3 dB): 90Hz – 20kHz (anéchoïque) Sensibilité : (2,83V à 1m) 87dB Impédance nominale: 8ohms Fréquences de croisement : 2300Hz – 18 dB/octave Entrées : bornes 5 usages plaquées or Dimensions (H x L x P): 235mm x 165mm x 158,8mm (9-1/4" x 6-1/2" x 6-1/4") Poids: 2,63 kg (5,8 lbs) Les caractéristiques, les spécications et l'aspect sont susceptibles d'être modiés sans préavis.

• La puissance d’amplication recommandée assure au système une marge convenable pour tenir compte des pics occasionnels. Nous ne recommandons pas un fonctionnement continu à la puissance maximale. © 2015 HARMAN International Industries, Incorporated. Tous droits réservés. JBL est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et/ou dans d’autres pays. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis. HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com
