사용 설명서 Control 126 W JBL

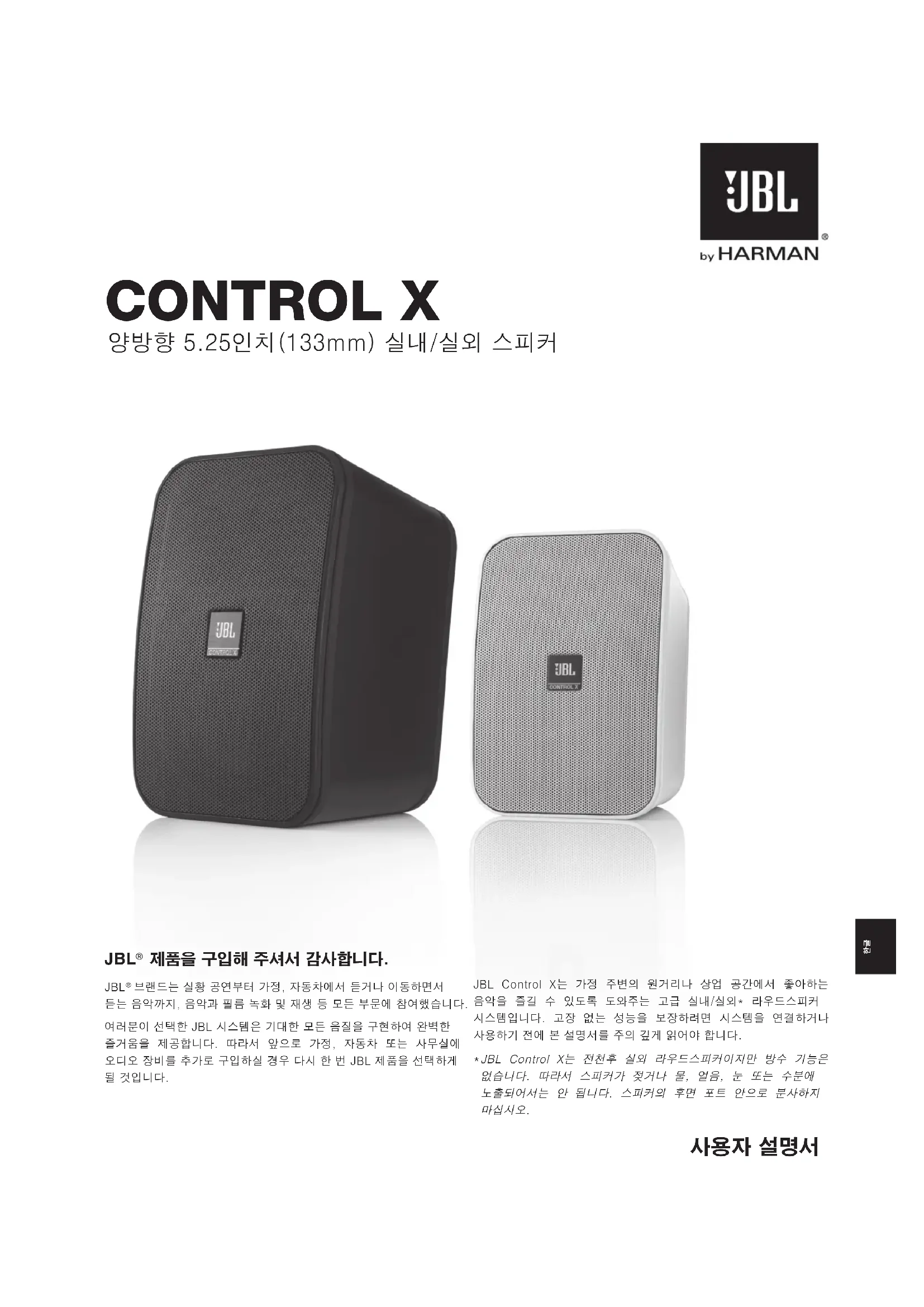

양방향 5.25인치(133mm) 실내/실외 스피커

브랜드는 실황 공연부터 가정, 자동차에서 듣거나 이동하면서 듣는 음악까지, 음악과 필름 녹화 및 재생 등 모든 부문에 참여했습니다.여러분이 선택한 JBL 시스템은 기대한 모든 음질을 구현하여 완벽한 즐거움을 제공합니다. 따라서 앞으로 가정, 자동차 또는 사무실에 오디오 장비를 추가로 구입하실 경우 다시 한 번 JBL 제품을 선택하게 될 것입니다.JBL Control X는 가정 주변의 원거리나 상업 공간에서 좋아하는 음악을 즐길 수 있도록 도와주는 고급 실내/실외* 라우드스피커 시스템입니다. 고장 없는 성능을 보장하려면 시스템을 연결하거나 사용하기 전에 본 설명서를 주의 깊게 읽어야 합니다.

JBL Control X는 전천후 실외 라우드스피커이지만 방수 기능은 없습니다. 따라서 스피커가 젖거나 물, 얼음, 눈 또는 수분에 노출되어서는 안 됩니다. 스피커의 후면 포트 안으로 분사하지

제품을 구입해 주셔서 감사합니다. 한글58

주의를 기울여 시스템 포장을 풉니다. 배송 중 손상이 의심되는 경우 대리점 및/또는 배송업체에 즉시 보고합니다. 향후 사용을 위해 배송용 카톤 포장과 포장재를 보관합니다. 패키지를 열어 다음 구성품을

JBL Control X 스피커 2개 조절 가능한 벽 설치용 브래킷 (바 렌치 및 안전 케이블 포함) 사용자 설명서 1개

스탠드, 선반 또는 테이블에 스피커를 설치 또는 배치할 수 있습니다. 다음 그림은 두 가지 실내 설치 및 한 가지 실외 설치 방법입니다. 최적의 성능을 위해 각 스피커의 뒤에 있는 후면 포트를 막지 마십시오. 방법 1: 홈 시어터 시스템에 스피커를 연결합니다.

방법 2: 가정 내 원거리에서 스피커를 연결합니다. Left Rear Channel Right Rear Channel Center Rear Channel

방법 3: 실외의 지붕 아래에 스피커를 가로로 설치합니다.

주의: 연결하기 전에 시스템의 모든 전기 구성품의 전원이 꺼져 있는지, AC 콘센트에서 플러그가 올바르게 분리되어 있는지 확인하십시오. 스피커 뒷면의 포스트 단자에 스피커 와이어를 연결합니다. 편의를 위해 바나나 플러그를 사용할 수 있습니다. 스피커 와이어에 극성 줄무늬가 있는 경우 두 컨덕터를 구별하는 데 도움이 됩니다. 이 극성 줄무늬를 사용하여 JBL Control X 스피커의 양극(+) 단자는 앰프의 양극(+) 단자에, 음극(-) 스피커 단자는 앰프의 음극(-) 단자에 연결합니다. 줄무늬가 있는 컨덕터는 양극(+) 단자 또는 음극(-) 단자 모두에 연결할

극성을 바꾸어 연결하지 마십시오(예: "+"를 "-"에 연결하거나 "-"를 "+"에 연결하지 말 것). 극성을 바꾸어 연결할 경우 스테레오 음상이 줄어들고 저음 성능이 약해집니다. 중요: (+) 및 (-) 전선 또는 커넥터가 서로 닿지 않는지 또는 다른 단자와 닿지 않는지 확인하십시오. 전선이 닿으면 합선이 발생하여 리시버 또는 앰프가 손상될 수 있습니다.59 www.jbl.com

벽 설치용 브래킷을 사용하여 스피커를 벽에 설치 JBL Control X 스피커에는 조절 가능한 벽 설치용 브래킷이 포함되어

함께 제공된 브래킷은 벽 설치용으로만 사용할 수 있습니다. 브래킷을 사용하더라도 JBL Control X 스피커를 천장에 설치하지 않는

중요한 안전 지침: 본 지침에는 적절한 설치 도구를 선택하는 방법이 포함되어 있지 않으며, 적절한 브래킷 조립 및 설치 방법은 포함되어 있지만 이에 국한되지는 않습니다. 지정된 스피커와 함께 사용할 적합한 가중 베어링 지지대 및 브래킷을 선택하는 것은 전적으로 고객의 책임입니다. 제조업체는 설치 도구 선택 및/또는 브래킷 설치에 대한 어떠한 책임도 지지 않습니다. A. 몰드형 너트(2)를 반시계방향으로 돌려서 푼 후 제거합니다. 필요한 경우 함께 제공된 금속 바(5)를 몰드형 너트(2) 구멍에 넣어

B. 볼/샤프트(3)를 벽 설치용 브래킷(4)에서 빼냅니다. C. 나사형 개방부가 볼을 향하도록 몰드형 너트(2)를 볼/샤프트(3)를 향해 밀어넣고, 너트(1)의 “마디” 부분이 볼의 반대편을 향하도록 한 상태에서 금속 너트(1)를 볼/샤프트(3)에 끼웁니다. D. 스피커 캐비닛 뒷면의 볼/샤프트(3)가 장치 바닥에 완전히 설치될 때까지 나사형 3/8인치-16 인서트(6)에 단단히 고정합니다. 볼- 샤프트 어셈블리를 1.5회전하여 빼낸 다음 스피커에 너트를 조입니다. 너트를 조이기 전에 볼-샤프트 어셈블리가 빠지지 않을 경우, 아래에 명시된 G단계를 수행하면 스피커 하우징에서 나사형 인서트가 분리되어 스피커에 영구적인 손상이 발생할 수 있습니다. E. 멍키 렌치를 사용하여 “마디” 너트(1)가 스피커 뒷면에 완전히 고정되고 볼/샤프트(3) 및 스피커 캐비닛과 완전히 맞물릴 때까지 단단히 조입니다. 너트를 조인 후에는 너트를 장착한 스피커 뒷면에 약간의 자국이 생길 수 있습니다. 그러나 자국은 너트(1)로 가려집니다. F. 안전 케이블(8)은 스피커가 벽 설치용 브래킷에서 분리되어 떨어지지 않도록 하기 위한 부가 장비로 제공됩니다. 벽 설치용 브래킷을 벽에 부착하는 하단의 나사(9) 두 개 중 하나는 코드 말단의 구멍(11)을 통과한 후 벽 장착용 홀에 설치해야 합니다. 나사 헤드의 직경은 최소 0.36인치(약 3/8인치) 이상이어야만 백업 코드 구멍(11)에 적절하게

G. 벽 설치용 브래킷(4)을 벽면의 나무 스터드에 설치합니다. 이때 #10, 최소 1인치, 원뿔형 나무 나사를 사용합니다. 4개의 나사는 모두 석고판이 아닌 스터드에 넣어야 합니다. 브래킷을 석고판에 설치해야 하는 경우 적절하게 선별하여 설치된 벽 앵커를 사용하며, 나사는 필수입니다. H. 그림과 같이 안전 케이블(8)의 다른쪽 끝부분(10)을 스피커 뒷면의 바 (12)를 통해 Control X에 단단히 고정합니다.

I. 스피커 뒷면의 단자(13)에 스피커 와이어를 연결합니다. 스피커를

가로로 설치하는 경우 케이블을 충분히 남겨 놓습니다. J. 양손으로 스피커 캐비닛(7)을 잡고 볼/샤프트(3)의 볼 부분을 벽 설치용 브래킷(4)에 다시 밀어넣습니다. K. 스피커를 원하는 방향으로 배치한 후 몰드형 너트(2)를 손으로

L. 스피커 방향을 고정하면 몰드형 너트(2) 구멍 중 하나의 금속 바(5)를 사용하여 단단히 고정합니다. 몰드형 너트(2)를 지나치게 조이지 마십시오.

좌측 스피커 우측 스피커 참조: 수평 방향으로 스피커를 설치하는 경우 JBL 그릴 배지를 90도 회전합니다. 그릴을 제거하고 내부에서 배지를 밀어 돌리면 됩니다.

Ḫ⢫㘓60 타사의 벽 설치용 브래킷을 사용하여 스피커를 벽에 설치 각 JBL Control X 스피커의 뒷면에는 타사 벽 설치용 브래킷 사용 시 활 용할 수 있는 3/8인치-16 나사형 인서트가 포함되어 있습니다. JBL 대 리점 또는 유통업체에서 권장 설치 방법을 확인하십시오. 참조: 적합한 타사 벽 설치용 브래킷을 선택 및 설치하는 것은 고객의 책

최적의 스테레오 음상을 위해 각 스피커의 거리는 1.8m~2.4m(6~8피 트)가 권장됩니다. 더 넓은 공간 또는 거리가 필요할 때 장비에서 옵션으 로 지원하는 경우에, 앰프 또는 리시버에서 L+R(summed mono) 신호

유지 관리 및 서비스 부드러운 천을 사용하여 스피커 인클로저에 생긴 지문 또는 먼지를 닦아

모든 전선 연결부를 점검하고 청결 상태를 유지하거나 주기적으로 보완 해야 합니다. 유지 관리 주기는 연결부에 사용된 금속, 대기 환경 및 기 타 요소에 의해 결정되지만 최소 1년에 한 번씩은 유지 관리 작업을 수

시스템을 수리해야 하는 경우 현지 JBL 대리점 또는 유통업체에 연락하거 나, www.jbl.com 에서 가까운 서비스 센터를 확인하십시오.

5.25인치(133mm) 폴리프로필렌

Lite 돔/고품 질 이미징(HDI) 도파관 권장 앰프 출력: 20 ~ 100W 주파수 반응(-3dB): 90Hz ~ 20kHz(무반향) 민감도: (2.83V@1m) 87dB 공칭 임피던스: 8Ω 크로스오버 주파수: 2,300Hz - 12dB/옥타브 입력: 금 도금 5방향 결박 단자 치수(높이 x 너비 x 깊이): 9-1/4인치 x 6-1/2인치 x 6-1/4

(235mm x 165mm x 158.8mm) 중량: 5.8lbs(2.63kg) 기능, 사양 및 외관은 예고 없이 변경될 수 있습니다.

• 권장하는 앰프의 출력은 일시적인 피크에서 적절한 시스템 헤 드룸 을 보장합니다. 최대 출력치에서 지속적인 작동을 하지 않는 것 이 좋
