BRUKSANVISNING Control 126 W JBL

JBL®merket har vært involvert i alle aspekter av musikk, filmopptak og reproduksjon fra live-opptredener til opptakene du spiller av i hjemmet, bilen, ell er nár du er pa farten.

Vi er sikre pa at JBL-systemet vil giengi hver note med glede som du forventet og at nar du vil kjope mer lydutstyr for hjemmet, bilen eller pa kontoret, vil du igjen velge et JBL-produkt.

JBL Control X er et avansert innendors / utenders* hoyttalersystem som lar deg nye favorittmusikken pa avidesliggende steder rundt om i hjemmet ell er i kommersielle omrder. For a sikre problemfri ytelse, bor du lese disse instruksjonene noye fer du kobler til ell er bruker systemet.

• Vær oppmerksom på at mens JBL Control X er en allvær-utendors høytaler, er den ikke vanttett. Disse høytaleme skal IKKSE senkes ned i eller utsettes direkte for vann, is, snøller vedvarende faktighet. Ikke sprut vasnn inn i porten pa baksiden av høytaleren.

PAKKE UT SYSTEMET

Pakk systemet forsiktig ut. Hvis du har mistanse om transportskade bør du rapportere det urmiedelbart til forhandleren og / eller leveringsleverandoren. Ta varpe pa esken og emballasjen for senere bruk. Apne pakken og kontroller folgende inhold:

INKLUDERT

2 x JBL Control X-hoyletaliere
2 x Justerbare veggmonteningsbraketter (inkluderer skrunokkel og sikkerhetskabler)
1 x Brukerveiledning

PLASSERE HØYTTALERNE

Disse hóytalerne kan monteres eller plasseres pa et stativ, hylle ell er bord. Figurene nedenfor viser to mulige bruksomrader innendrs og et bruksomrade utendors.

For optimal ytelse,kke blokker porten pa baksiden av hver hoyttaler.

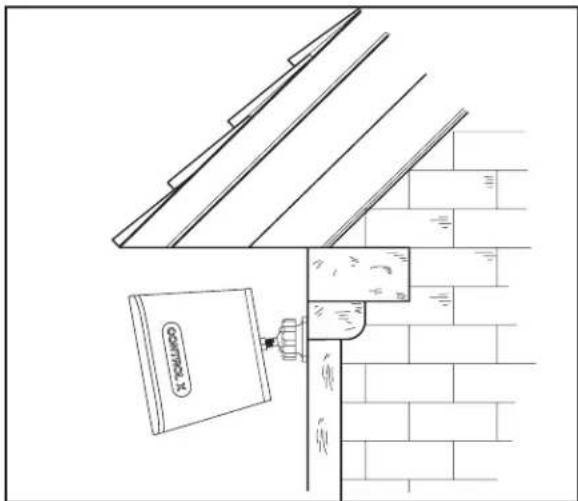

Bruksomrade 3: Montere hoyttalere horisontalt under takskjeget utenfor hjemmet.

KOBLE TIL HØYTTALERNE

ADVARSEL: Sorg for at alle systemets elektriske komponenter er slatt AV (og helst koblet fra stikkontaklen) for du foretar tinkoblinger.

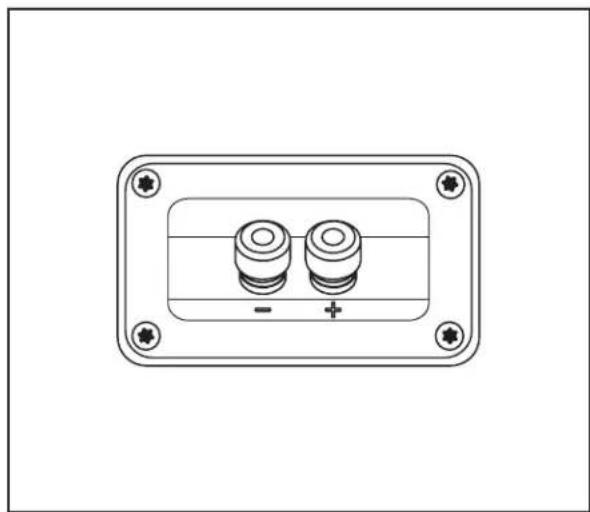

Koble hoyttalerledningen til postterminalene bak på hoyttaleren. Banankontakter kan anwendes for enkelhets skyld. Vaer oppmerksom hvis hoyttalerkabelen har en polaritetsstripe for a skille lederne. Bruk denne polaritetsstripen til a sikre at du kobler den positive (+) terminalen pa JBL Control X-hoyttalerne til den positive (+) terminalen pa forsterkeren og den negative (+) terminalen pa JBL Control X-hoyttalerne til den negative (+) terminalen pa forsterkeren. Det spiller ingen rolle om du bruker den stripete lederen for a koble til de positive (+) terminalene aller de negative (-) terminalene.

Ikke reversed polariteten (ods. " ^+ til "-" eller "-" til "+"") nár du kobler til. Dette vil fere til d'arlig stereobilde og redusere bassytelsen.

VIKTIG: Forsikre deg om at (+) og (-) ledhningene aller kontaktene ikke berorer haverandre aller deres motsatte terminal. Ledninger som berorer haverandre kan skape en kortslutting som kan skade din receiver aller forsterker.

HORIZONTAL ORIENTERING

VENSTRE HOYTTALER HOYRE HOYTTALER

Merk: Sorg for a rotere JBL grillmerket 90 grader hvis du monterer disse hoytalerne i horisontal stilling. Bare fjern grillen og trykk merket ut fra innsiden og roter det sik at det er rett vei.

MONTER HÖYTTALERNE PÄ VEGG VED HJELP AV DE INKLUDERTE VEGGFESTENE

Justerbare veggbraketter er inkludert for JBL Control X-hoyttalerne. De inkluderte braketlene er kun for veggmontering. Montering av disse JBL Control X-hoyttalerne i taket er seks anbefalt uavhengig av braketen som brukes.

VIKTIG SIKKERHETSMERKNAD: Riktig valg av monteringsutyr som/DDke er inkludert her, og riktig montering og installationsjon av braketter, inklundert, men/DDke begrenset til, valg av riktig vektbareande stotte og brakett som brukes med den spesifisert hoytaleren er kundens eget ansvar. Produsenten fraskriver seg ethvert ansvar for valg av monteringsutyr og /ller montering av brakett.

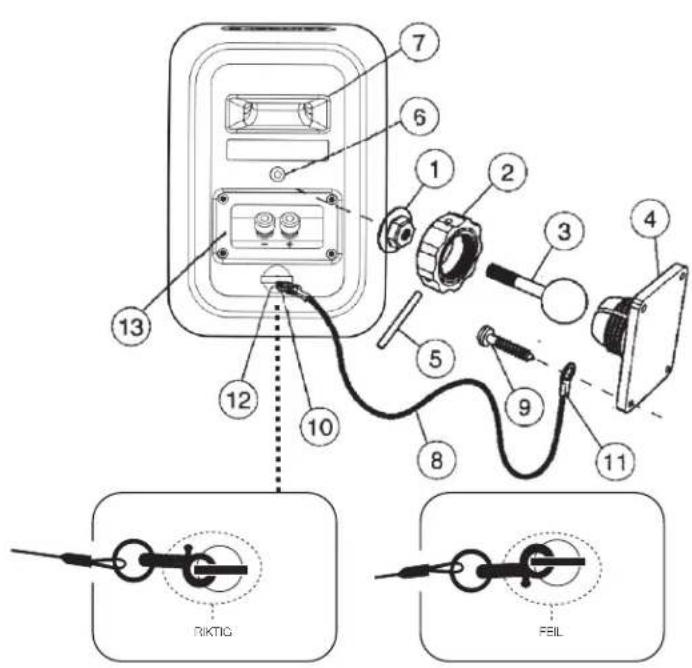

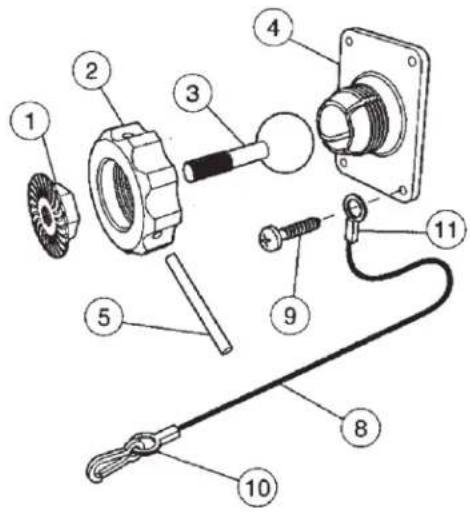

A. Lõsne og fjem den stöpte mutteren (2) ved Å dreie den mot klokken. Bruk den medfolgende metallstangen (5) om nédvendig ved Å sette den i et av hullene pa den stöpte mutteren (2).
B. Trek ballen / akselen (3) ut av veggfestet (4).
C. Skyy den stöpte mutteren (2) pa ballen / akselen (3) med den giengete apingen vendt mot ballen, og skru metallmutteren (1)heit pa ballen / akselen (3), med mutterens (1) "riflede" overflate vendt bort fra ballen.
D. Skru ballen / akselen (3) inn i den gjengete 3/8"-16 innsatsen (6) pa baksiden av hovttalerkabinetet til den er helt pa plass mot bunnen av innsatsen. Skru ut ball-aksel-innretninger en halv omdreining og trekk til mutteren mot hovttaleren. Hvis ballen og aktel-innretninger ikke skrus ut for du trekker til mutteren, kan det lnes gjengehylsen i hovttalerhuset nar du ufteror trinn G nedenfor og fere til permanent skade pa hovttaleren.
E. Trekk til den "riflete" mutteren (1) med en fastnokkel til den sitter godt pa plass mot baksiden av hoyttaleren, og har laut ball / akselen (3) og hoyttalerkabinett hett sammen. Vær oppmerksom pa at nar denen mutteren strammes, kan det fore til noen merker pa baksiden av hoyttaleren hvor festet er. Disse merkene vil imidlertid dekker av mutteren (1).
F. Sikkerhetskabelen (8) folger med som et ytterligere tiltak for hindre at hoyttaleren faller i tifelle hoyttaleren lnser fra veggfestet. En av de to nederste skruene (9) som fester veggfestet (4) til veggen ma gajgnenn oeyet (11) pa enden av kabelen for du gar gjennom vegfestets hull. Kontroller at skruehodet er minst 0,36"(ca. 3/8") ell er storre i diameter, sikat det kan holde sikkerhetskabelens oye (11).
G. Monter vegfestet (4) pa en trelekte pa veggen, ved hjelp av #10, minst 1", flathodete treskruer. Kontroller at alle fire skruene blir skrudd inn i lekten og ikke gipsen. Hvis braketten trenger skal moneres pa gips, er det viktig Å bruke riktig valgte og monterte vegfester og skruer.
H. Fest doit den andere enden (10) av sikkerhetskabelen (8) til Control X ved à fore den giennom stangen (12) pá baksiden av hoyttaleren, som vist i illustrasjonen.
I. Koble hýttalerkabelen til terminalene (13) pá baksiden av hýttaleren. Sørg for a ha nok kabel dersom du monterer hýttaleren i horisontal stilling.
J. Hold høytalerkabinett (7) med begge hender, sett ball-delen av ballen / akselen (3) inn i veggfestet (4).
K. Stram den stopte mutteren (2) mens du posisjonerer hoytaleren i den tiltenkte orienteringen.
L. Nár orientering av hoytalaren er fertig, kan du sette metallstangen (5) i ett av hullene pa den stöpte mutteren (2) og stram. IKKE STRAM DEN STÖPTE MUTTEREN FOR MYE (2).

MONTER HÖYTTALERNE PÁ VEGG VED HJELP AV TREDJEPARTS VEGGFESTER

Hver JBL Control X-hoyttaler inneholder en 3 / 8" -16 gengehylse pa baksiden for a forenkle braken av tredjeparts veggfester. Ta kontakt med din JBL-forhandler erler distributor for anbefalinger.

Merk: Kunden er ansvarlig for riktig valg og montering av egnede tredjeparts vegfester.

AVSTAND MELLOM HVER HOYTTALER

For optimalstereolydbilde, 1,8m - 2,4m (6-8 fot) anbefales mellom hver hoytaler. Om du trenger en bredere apning eller avstand, sorg for a tilfore et L+R (summert mono)-signal fra forsterkeren eller receiveeren til hver hoytaler dersom utslyret ditt har denne muligheten.

Alle kabeltikbolinger skal insiperes og rengjores erer gjores om med jvene mellomrom. Hyppigheten av vedlikeholdet avhenger av metallene som er involvert i forbindelsene, atmosfaeriske tilstander og andre faktorer, men en gang per ar er minimum.

I tilfelle systemet noensinne trenger service, kan du kontakte din lokale JBL-forhandler, aller gà til www.jbl.com for à finne et servicesenter nær deg.

SPESIFIKASJONER

Basselement:	5.25" (133mm) polypropylen graffit- fyt kjegle
Diskantelement:	1" (25mm) CMMD® Lite kupper / High Definition diskantlinse
Anbefait forsterkereffekt: 20 - 100 watt
Frekvensresponds (-3dB): 90Hz - 20kHz (ekkofritt)
Folsomhet: (2.83V@1m) 87dB
Nominell impedans: 8 Ohm
Delefrekvenser: 2300Hz - 12dB/oktav
Innganger: Gullbelagte 5-veis tilkoblingsterminaler
Dimensjoner (H x B x D):	9-1/4" x 6-1/2" x 6-1/4"(235mm x 165mm x 158,8mm)
Vekt: 2,63 kg (5,8 lbs)

Funksjoner, spesifikasjoner og utseende kan endres uten varsel.
Den anbefalte forsterkereffeken vil sikre god takhoyde I systemet for a tillate tilfeldige topper. Vi anbefaler违法犯罪.
