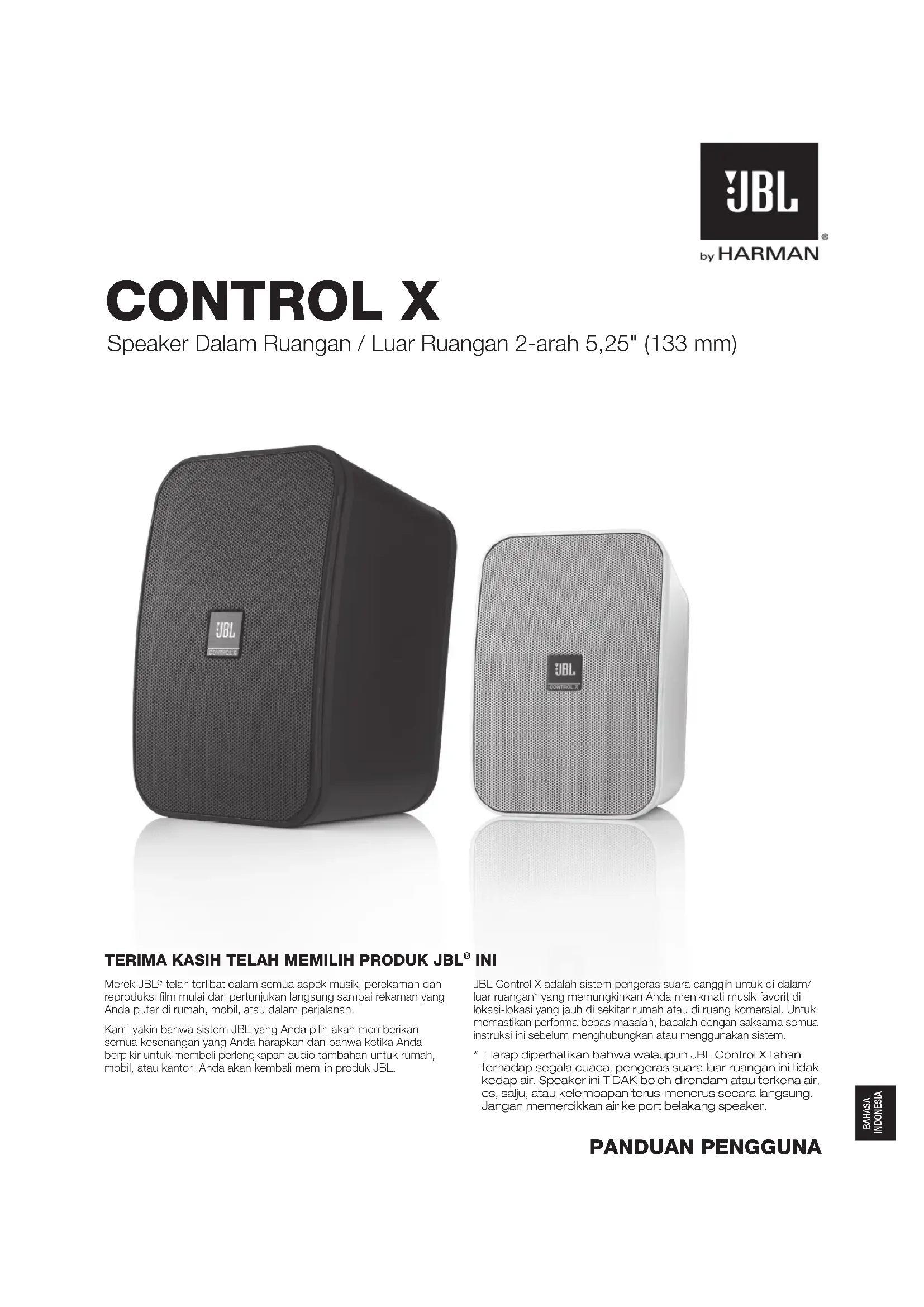

PANDUAN PENGGUNA Control 126 W JBL

Merek JBL^® telah terlibat dalam semua aspek musik, perekangan dan reproduksi film mulai dari pertunjukan langsung sampai rekamang yang Andaputar di rumah, mobil, athaul daru perjalanan.

Kami yakin bahwa system JBL yang Anda pihin akan memberikan semua kesenangan yang Anda harapan dan bahwa ketika Anda bergikir untuk membeli perlengkapan audio tambahan untuk rumah, mobil, atas kantor, Anda akan kombali memilihan produk JBL.

JBL Control X adalah systemd pengeras suara canggih untuk di dalam/luar ruangan' yang memungkinkan Anda menikmati musik favorit dilokasi-loksi yang jauh di sekitar rumah atopu di ruang komersial. Untuk memastikan performa bebas masalah, bacalah dengan saksama semua instruksi ini sebelum menghubungkan kepada seksuran.

• Harap diperhatikan bahwa walaupun JBL Control X tanan terhadap segala cuaca, pengeras suara laru rangan ini tidak kepad air. Speaker ini TIDAK boleh direndam kepada terkena air, es, salju, atau kelembapan terus-menerus secara langsung. Jangan memercikkan air ke port belakang speaker.

MENGELUARKAN SISTEM DARI KEMASAN

Secara hari-hati, keluarkanlah systemd dari kemasan. Jika Anda menemukan kerusakan selama penggangkutan, segera laporkan kepada dealer Anda dan/atau layanan pengantaran. Simpan karton pengiriman dan bahan kemasan untuk digunakan di kemudian hari. Buka kemasan dan periksahal keberadaan Barang-barang berikut:

DISERTAKAN

2 x Speaker JBL Control X
2 x Braket pemasang ke dinding yang bisa disetel (termasuk kunci batang dan kabel pengaman)
1x Panduan Pengguna

PENEMPATAN SPEAKER

Speaker ini bisaclipasangatau ditempatkan diatasudukan,rak, ata不要太.Gambar berikutmemperlilhatkandua kemungkanan aplikasi dalam ruangan dan率达到 aplikasi luar ruangan.

Untuk performa optimal, jangan untukji port belakang di bagian belakang tiap speaker.

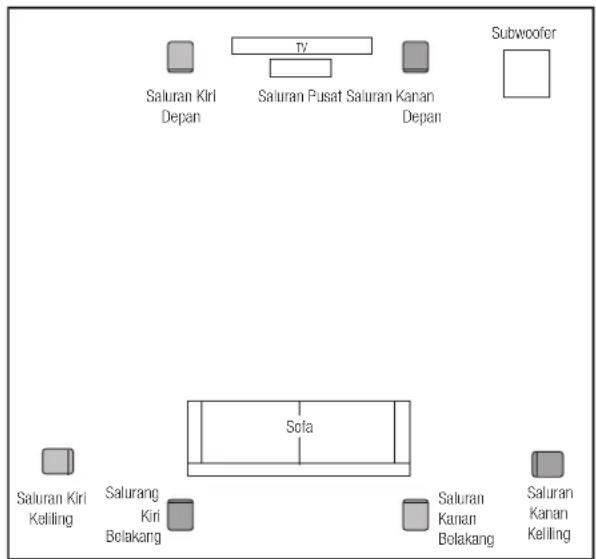

Aplikasi 1: Menambahkan speaker ke sistem home theater.

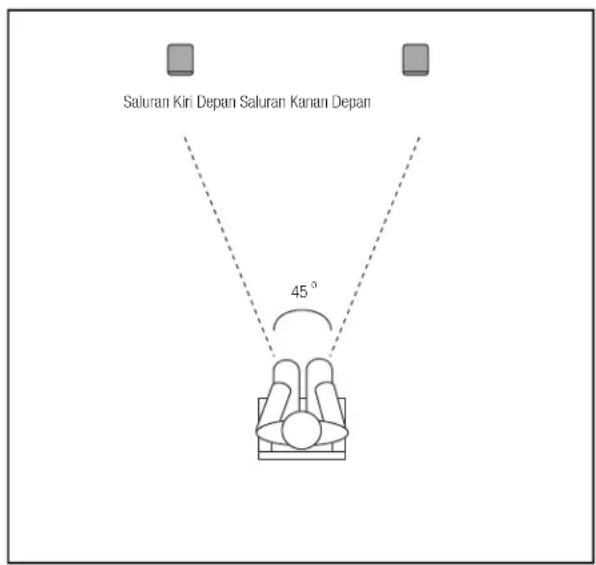

Aplikasi 2: Menambahkan speaker ke lokasi jarak jauh di rumah Anda.

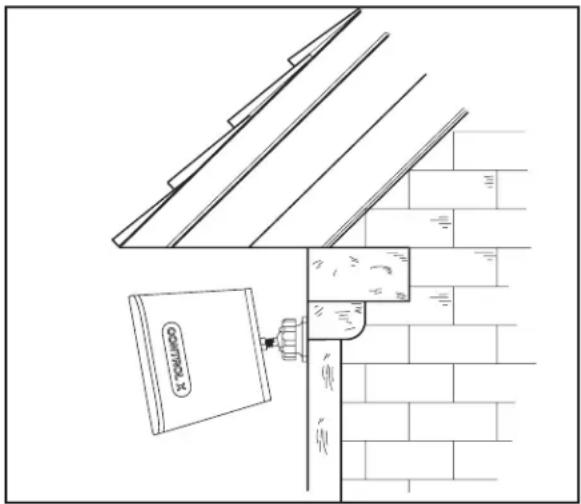

Aplikasi 3: Memasang speaker secara horizontal di bawah lis atop di luar rumah Anda.

MENGHUBUNGKAN SPEAKER

PERHATIAN: Pastikan Bahwa semua komponen listrik system telah dimatikan (OFF) (dan lebih baik lagi dicabut dari stop kontak AC-nya) sebelum membuat sambungan apa pun.

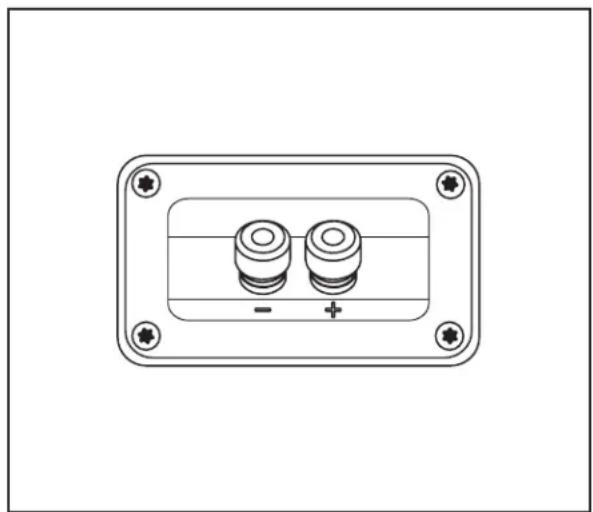

Hubungkan kabel speaker Anda ke terminal post di bagian belakang speaker. Konektor audio bisa digunakan untuk kemudahan Anda. Perhatikan apakah kabel speaker Anda memiliki setrip polaritas untuk membedakan keluad konduktomya. Gunakan setrip polaritas ini untuk memastikan kepada Anda menghubungkan terminal positif (+) pada speaker JBL Control X ke terminal positif (+) pada penguat, dan terminal negatif (-) pada speaker ke terminal negatif (-) pada penguat. Tidak masalah apakah Anda menggunakan konduktor bersetrip untuk menghubungkan terminal positif (+) atau terminal negatif (-).

Jangan membrilik polaritas (misalnya, "+" ke "-"但对于“-”ke "+" ) ketika membruat sambungan. Hal ini akan Memberebikan buruknya pencitraan stereo dan mengurangi performa bas.

PENTING: Pastikan Bahwa kabel kepada konektor (+) dan (-) tidak saling bersentuhan untuk menuyang terminal lainnya. Kabel yang bersentuhan bisa mencarbakan arus pendek yang biasa merusak perekimasa untuk penguat Anda.

ORIENTASI HORIZONTAL

Catatan: Pastikan untuk memutar emblem kisi JBL 90 derajat jika Anda memasang speaker ini dalam posisi horizontal. Cukup lepaskan kisi, dorong emblem dari dalam dan putar seperunya.

MEMASANG SPEAKER KE DINDING MENGGUNAKAN BRAKET DINDING YANG DISERTAKAN

Braket dinding yang bisa disetel tetah disertakan untuk speaker JBL Control X. Braket yang disertakannya untuk pesasangan ke dinding. Tidak direkomendasikan untuk memasang speaker JBL Control X ke langitlangit, apa pun braket yang digunakan.

CATATAN PENTING UNTUK KESELAMATAN: Pilihan perangkat keras pemasangan yang tidak disertakan di sini. Selain itu, perakitan dan pemasangan braket yang tidak, termasuk, tetapi tidak dibatasi pada, pilihan penyangga berat yang sesuai dan penggunaan braket dengan speaker tertentu sepenuhnya menjadi tanggung jawab pelangan. Produsen tidak bertanggung jawab atas pemilihan perangkat keras pemasangan dan/atau pemasangan braket.

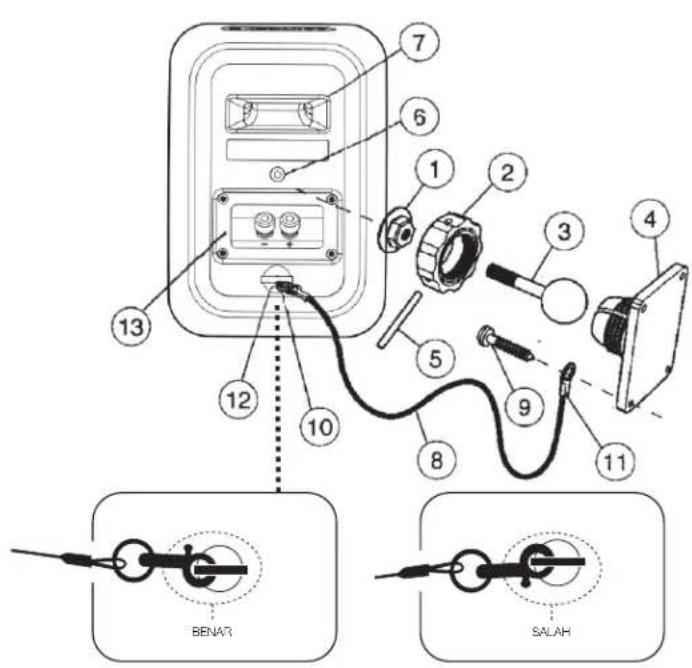

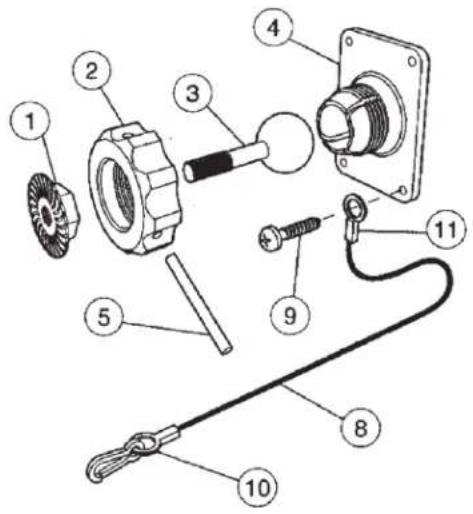

A. Longgarkan dan lepaskan mur tercetak (2) dengan cara memutarnya berlawanan dengan arah jarum jam. Gunakan batang logam yang disertakan (5) jika diperlukan dengan cara memasukkannya ke dalam telah tahun lubang pada mur tercetak (2).
B. Tarik bola/poros (3) keluar dari braket dinding (4).
C. Geser mur tercetak (2) ke bola/poros (3) davon bukaan berulir menghadap bola, dan ulirkan pada mur tercetak (1) sepenuhnya tingga ke bola/poros (3), dengan permukaan mur (1) "yang menonjol" menghadap mencauh dari bola.
D. Sekrupkan bola/poros (3) ke dalam lubang berulir 3 / 8'' - 16 (6) di belakang cabinet speaker tingga terpasang sepenuhnya ke dasar lubang. Putar keluar kembali unit bola-poros situ setengah putaran dan kencangkan mur terhadap speaker. Jika unit bola dan sekrup tidak diputar keluar kembali sebelum mengencangkan mur, Langkah G di bawah bisa mengakibatkan lepasinya lubang berulir dalam rumah speaker dan menimbulkan kerusakan permanen terhadap speaker.
E. Kencangkan mur "yang menonjol" (1) seksgunakan kunci Inggis hingga terpasang sepenuhya terhadap bagian belakang speaker dan telah benar-benar mengunci bola/poros (3) serta cabinet speaker bersama-sama. Harap perhatikan bahwa seelah dikencangan, mur ini bisa mencggalkan sedikit bekas di bagian belakang speaker tempat penempelan dilakukan. Namun demikian, bekas ini akan ditutupi oleh mur (1).
F. Kabel pengaman (8) disediakan sebagai tandakan tambahan untuk mencegah terjatuhnya speaker jika speaker terlepas dari braket dinding. Salah situ diari duo sekrup bawah (9) yang menempelikan braket dinding (4) ke dinding akan perlu melalui lubang tali (11) pada ujang kawat sebelum melewati lubang braket dinding. Pastikan telah kepada sekrup setidaknya berdiameter 0,36" (sekitar 3/8") atas tidak希望大家 mengenap. dengan benar lubang tali kWAT cadangan (11).
G. Pasang braket dinding (4) ke japan kayu vertikal di dinding, mencgunakan sekrup kayu kepala datar #10, minimum 1". Pastikan bahwa keempat sekrup disekrupkan ke japan kayu vertikal dan bukan ke dinding gipsum. Jika braket harus dipasang pada dinding gipsum, penting sekali untuk mencgunakan angkur dinding dan sekrup yang dipilih dan dipasang dengan benar.
H. Pasang dengan kencang ujung lainnya (10) dari kabel pengangan (8) ke Control X dengan cara mengaitkannya melakui batang (12) pada bagian belakang speaker,seperti diperlihkan dalam gambar.
Hubungkan kabel speaker Anda ke terminal (13) di bagian belakang speaker. Pastikan untuk menuiapkan kabel yang@cukup panjang jika memasang speaker pada posisi horizontal.
J. Sambil menahan cabinet speaker (7) dengan keda tangan, masukkan kembai bagian bola dari bola/poros (3) ke dalam braket dinding (4).
K. Kencangkan mur tercetak (2) dengan tangan sambil memosisikan speaker sesuai orientasi yang dinginkan.
L. Setelah orientasi speaker tidak diubahlagsi, gunakan batang logam (5) dalam orang salah situ lubang pada mur tercetak (2) dan kencangkan hingga aman. JANGAN MENGENCANGKAN MUR TERCETAK (2) SECARA BERLEBIHAN.

MEMASANG SPEAKER KE DINDING MENGGUNAKAN BRAKET DINDING PIHAK KETIGA

Tiap speaker JBL Control X memiliki tersebut lubang berulir 3/8"-16 di bagian belakang untuk mempermudah penggunaan braket dinding pihak ketiga. Konsultasikan dengan dealer atau distributor JBL Anda untuk mendapatkan rekomendasi.

Catatan: Pelanggan bertanggung jawab atas pemilihan dan pemasangan braket dinding pihak ketiga yang sesuai dengan benar.

JARAK ANTARA TIAP SPEAKER

Untuk pencitraan stereo yang optimal, 6-8 kaki (1,8 m-2,4 m) adalah jarak yang disarankan antara tiap speaker. Jika Anda membutuhkan kepada aktiv ruang yang lebih tersebut, pastikan Anda menyetel sinyal L+R (sinyal mono) dari penguat atau pereima ke tiap speaker jika perangkat Anda memiliki opsi tersebut.

PERAWATAN DAN SERVIS

Wadah speaker bisa dibersihkan bagiungunan kain lembut untuk menghilangkan sidik jari kepada说我yeka debu.

Semua sambungan kabel harus dipeiiksa dan dibersihkan atas dipasang kembali secara Berkala. Frekuensi perawatan tergantung pada logam yang terlibat dalam sambungan, kondisi atmosfer, dan faktor lainnya, tetapi minimal dilakukan tahun sekali.

Jika ternyata systemd Anda memerlukan servis, hubungi dealer atau distributor JBL lokal Anda,(atau kunjungi www.jbl.com untuk mencari pusat servisi dekat Anda.

SPESIFIKASI

Transduser Frekuensi Rendah:	5,25" (133 mm) kerucut berisi grafit polipropilena
Transduser Frekuensi Tinggi:	1" (25 mm) CMMD® Lite dome / High Definition Imaging Waveguide
Daya Amp yang Direkomendasikan:	20 – 100 Watt
Respuns Frekuensi (-3 dB): 90 Hz – 20 kHz (nirgema)
Sensitivitas: (2,83 V @ 1 m) 87 dB
Impedansi Nominal: 8 Ohm
Frekuensi Crossover: 2300 Hz – 12 dB/oktaf
Masukan: Binding post 5-arah berlapis emas
Dimensi (T x P x L):	9-1/4" x 6-1/2" x 6-1/4" (235 mm x 165 mm x 158,8 mm)
Berat: 5,8 lbs (2,63 kg)

Fitur, spesifikasi, dan penampilan dapat berubah tanpa pemberitahan.

• Tingkat daya penguat yang direkomendasikan akan memastikan ruang kepalistem yang tepat untuk memungkinkan puncak yang kadang kala terjadi. Kami tidakmerekomendasikan pengoperasian berkelanjutan pada tingkat daya maksimum.

HARMAN

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com

© 2015 HARMAN International Industries, Incorporated. Semua hak dilindungi undang-undang.

JBL adah mek dagang milik HARMAN Intemational Industries, Incorporated, yang terdaftar di Amerika Serikat dan/atau negara-negara lainnya.

Fitur, spesifikasi, dan penampilan dapat berubah tanpa pemberitahuan.

TR00498_B
