MANUALE UTENTE Control 126 W JBL

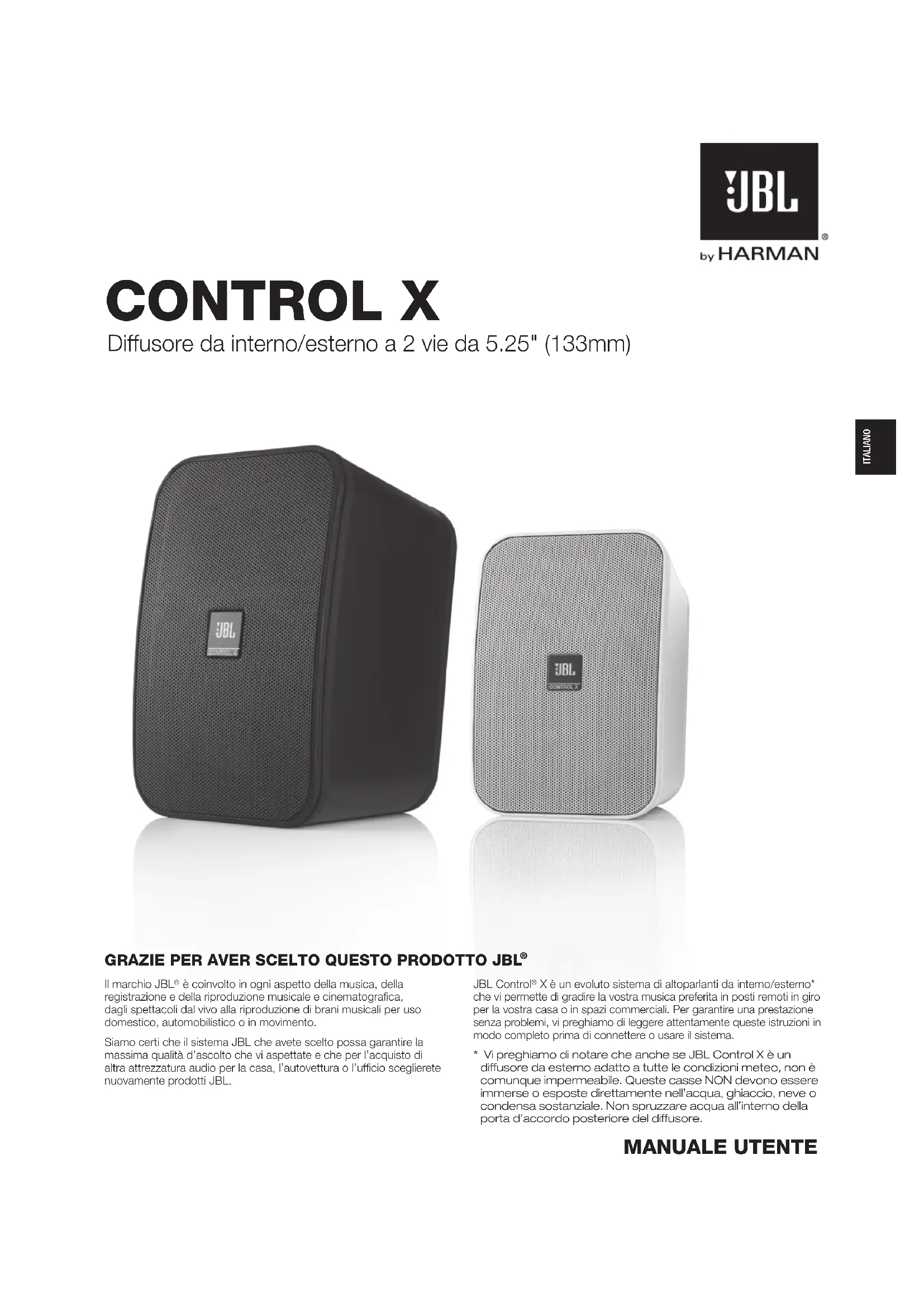

Diffusore da interno/esterno a 2 vie da 5.25" (133mm) MANUALE UTENTE Il marchio JBL

è coinvolto in ogni aspetto della musica, della registrazione e della riproduzione musicale e cinematograca, dagli spettacoli dal vivo alla riproduzione di brani musicali per uso domestico, automobilistico o in movimento. Siamo certi che il sistema JBL che avete scelto possa garantire la massima qualità d’ascolto che vi aspettate e che per l’acquisto di altra attrezzatura audio per la casa, l’autovettura o l’ufcio sceglierete nuovamente prodotti JBL. JBL Control

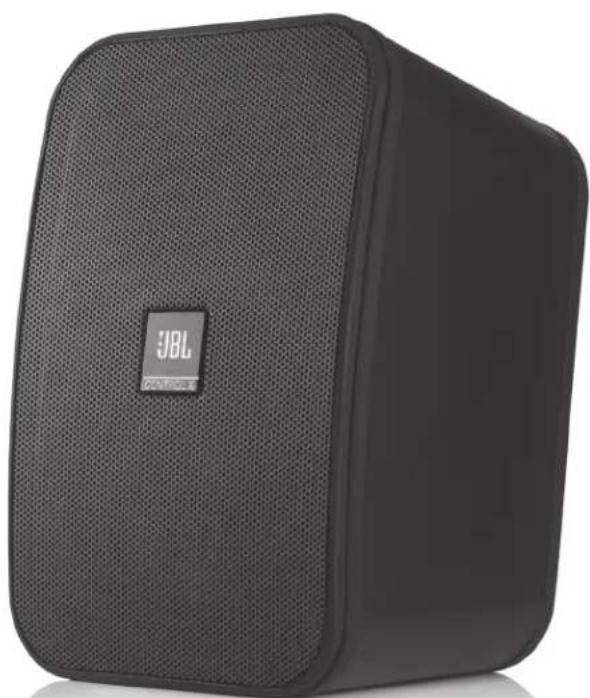

X è un evoluto sistema di altoparlanti da interno/esterno* che vi permette di gradire la vostra musica preferita in posti remoti in giro per la vostra casa o in spazi commerciali. Per garantire una prestazione senza problemi, vi preghiamo di leggere attentamente queste istruzioni in modo completo prima di connettere o usare il sistema.

• Vi preghiamo di notare che anche se JBL Control X è un diffusore da esterno adatto a tutte le condizioni meteo, non è comunque impermeabile. Queste casse NON devono essere immerse o esposte direttamente nell’acqua, ghiaccio, neve o condensa sostanziale. Non spruzzare acqua all’interno della porta d’accordo posteriore del diffusore. GRAZIE PER AVER SCELTO QUESTO PRODOTTO JBL

Disimballate il Sistema con attenzione. Se sospettate la presenza di danneggiamenti dovuti al trasporto, datene immediata notizia al vostro rivenditore di ducia. Conservate il cartone e il materiale d’imballaggio per possibili impieghi futuri. Per prima cosa aprite l’imballo e vericate il contenuto come da lista seguente: INCLUSO 2 x JBL Control X speaker 2 x staffe da muro orientabili (incluse le barre di supporto ed i cavi di sicurezza) 1 x Manuale d' istruzioni

POSIZIONAMENTO DELLE CASSE

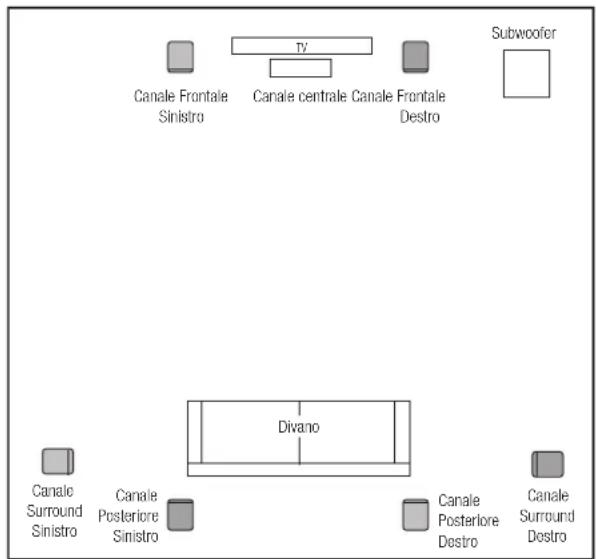

Questi diffusori possono essere installati o posizionati su un piedistallo, una mensola od un tavolo. Le gure seguenti mostrano due possibili applicazioni al coperto ed un'applicazione all'aperto. Per prestazioni ottimali, non tappare la porta d’accordo posta posteriormente su ciascun diffusore. Applicazione 1: Aggiungere diffusori a un sistema home theater. Divano

Canale Frontale Sinistro Canale Surround Sinistro Canale Surround Destro Canale Posteriore Sinistro Canale Posteriore Destro Canale centrale Canale Frontale Destro Subwoofer Applicazione 2: Aggiungere casse per luoghi remoti nella vostra casa. Left Rear Channel Right Rear Channel Center Rear Channel

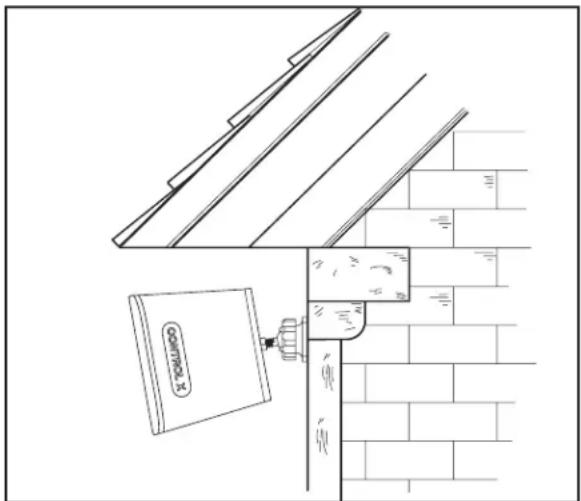

Canale Frontale Sinistro Canale Frontale Destro Applicazione 3: Installare i diffusori orizzontalmente sotto una grondaia fuori dalla casa

COLLEGAMENTO DEI DIFFUSORI

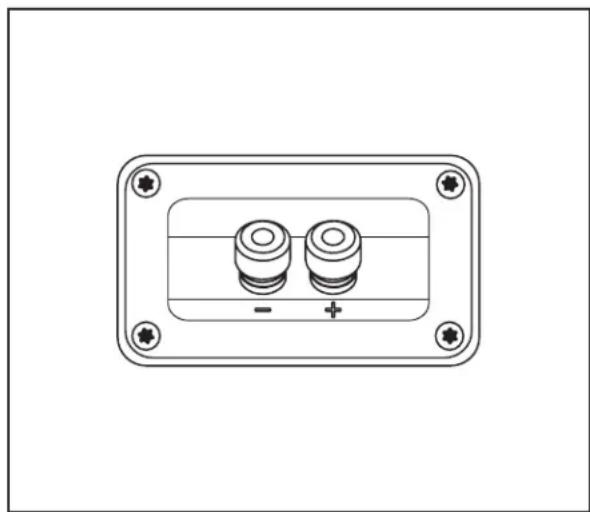

ATTENZIONE: Assicurarsi che tutti i componenti elettrici del sistema siano SPENTI (e preferibilmente scollegati dalle prese AC) prima di effettuare qualsiasi collegamento. Collegare il cavo delle casse ai terminali sul retro della cassa. Per comodità è possibile utilizzare anche connettori a banana Vi preghiamo di notare se il cavo speaker è dotato di strisce di polarità per aiutarvi a distinguere i suoi due conduttori. Utilizzare questa striscia di polarità per assicuravi di collegare il morsetto positivo (+) della cassa JBL Control X al morsetto positivo (+) dell’amplicatore, ed il morsetto negativo (–) della cassa con il morsetto negativo (–) dell’amplicatore. Non importa se utilizzate il conduttore con la striscia o meno per i morsetti positivi (+) o negativi (–). Non invertite le polarità (ad esempio, "+" a "–" o "–" a "+") quando si effettuano i collegamenti. Ciò causerà una povera immagine stereo ed inferiori prestazioni sui bassi. IMPORTANTE: Assicurarsi che i cavi od i connettori (+) e (–) non si tocchino o tocchino l'altro terminale. Il contatto fra i cavi può causare un corto circuito che può danneggiare il ricevitore o l'amplicatore.23 www.jbl.com ITALIANO

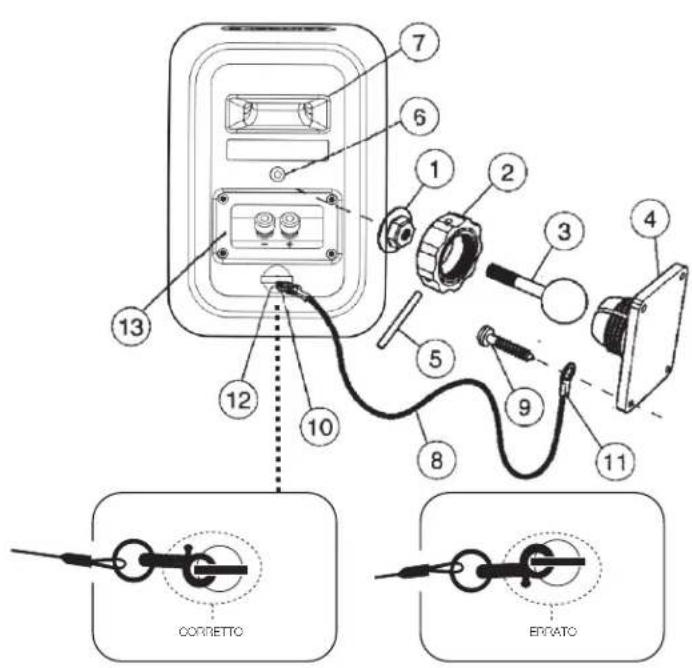

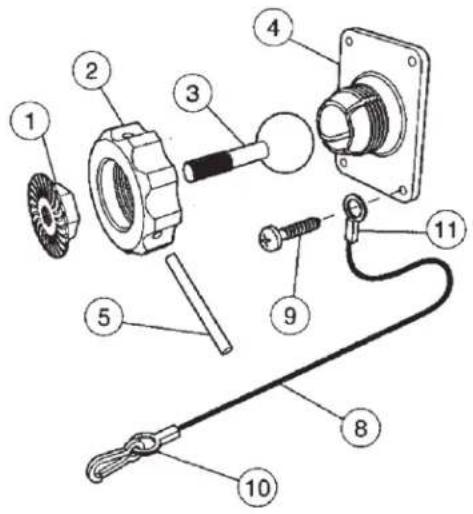

Delle staffe regolabili da muro sono incluse con le casse JBL Control X. Le staffe fornite sono per il solo montaggio a muro. Non è raccomandato installare le casse JBL Control X al softto, indipendentemente dalla staffa usata. IMPORTANTE NOTA INERENTE LA SICUREZZA : L’utente è il solo responsabile per la corretta selezione dei materiali di montaggio non forniti a corredo dei diffusori, e per la corretta installazione delle staffe a muro, compresa, ma non a questa limitata, la selezione di supporti in grado di sopportare il peso dei diffusori e il corretto uso delle staffe. Il costruttore non si assume alcuna responsabilità per la selezione del materiale di montaggio e/o l’installazione delle staffe. A. Allentate e rimuovete il grosso Dado Scanalato (2) girandolo in senso anti-orario. Se necessario impiegate la Barra Metallica (5) a corredo come leva, inserendola in uno dei due fori nel bordo esterno del Dado Scanalato (2). B. Estraete il Perno Sfera (3) dalla Staffa a Parete (4). C. Fate scivolare il Dado Scanalato (2) sul Perno a Sfera (3) con la faccia lettata che guarda verso la sfera.Avvitate completamente il Dado Metallico (1) sul Perno a Sfera (3), con la supercie zigrinata del Dado Metallico (1) che guarda in senso opposto alla sfera. D. Avvitate il Perno a Sfera (3) nell’inserto lettato da 3/8"-16 sul pannello posteriore del Diffusore Satellite (6) sino a che sia completamente inserito in detto inserto. Allentare di 1/2 giro il pomello e serrare il dado contro il diffusore Se il pomello non viene allentato prima di serrare il dado, eseguendo il punto G sotto si rischia di spanare l’inserto lettato presente sul mobile del diffusore, danneggiandolo in modo permanente. E. Serrate il Dado Metallico (1) mediante una chiave inglese, sino a che sia perfettamente adiacente al panello posteriore del Diffusore Satellite ed abbia unito saldamente il Perno a Sfera (3) al Diffusore. Notare che una volta serrato completamente, il Dado Metallico potrebbe lasciare delle tracce sul pannello posteriore del Diffusore. Comunque sia tali tracce verranno coperte dal dado stesso (1). F. Il cavo di sicurezza (8) è fornito come misura preventiva addizionale contro la caduta della cassa in caso la cassa si stacchi dalla staffa. Una delle due viti inferiori (9) che collegano la staffa da muro (4) al muro dovrà passare attraverso l’occhiello (11) alla ne del cavo prima di passare attraverso il foro della staffa da muro. Assicuratevi che la testa della vite sia di almeno 0.36" (circa 3/8") di diametro o maggiore in modo che possa mantenere il cavo di sicurezza in modo adeguato attraverso l’occhiello (11). G. Montare la staffa da muro (4) su di un sostegno in legno sulla parete utilizzando morsetti da legno #10, minimo da 1". Assicuratevi che tutte e 4 le viti siano inserite nel supporto e non nel muro asciutto. Se la staffa deve essere montata sulla parete nuda è indispensabile l’uso di tasselli adeguati e ben selezionati. H. Collegare in modo sicuro l’altra estremità (10) del cavo di sicurezza (8) al Control X agganciandolo attraverso la barra (12) sul retro della cassa, come mostrato nella gura.

I. Collegate il cavo del diffusore ai terminali (13) sul retro del diffusore.

Assicurarsi di lasciare abbastanza cavo se il montaggio altoparlanti avviene in posizione orizzontale. J. Tenendo con entrambe le mani il Diffusore Satellite (7) reinserite la porzione sferica del Perno a Sfera (3) nella Staffa a Parete (4). K. Serrate a mano il Dado Scanalato (2) mentre orientate secondo le vostre necessità il diffusore. L. Una volta nalizzato l’orientamento del diffusore, inserite la Barra Metallica (5) in uno dei fori sul bordo esterno del Dado Scanalato (2) serrando a fondo quest’ultimo. NON STRINGERE TROPPO IL DADO SCANALATO (2). POSIZIONAMENTO ORIZZONTALE

DIFFUSORE SINISTRO DIFFUSORE DESTRO

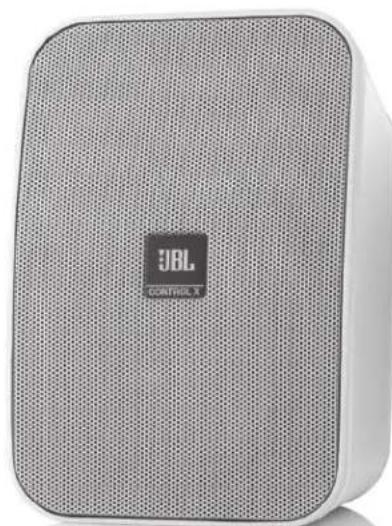

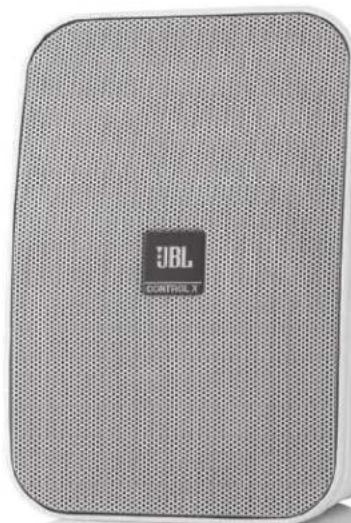

Nota: Assicurarsi di ruotare il logo JBL sulla griglia di 90 gradi se si installano questi diffusori in posizione orizzontale. Semplicemente rimuovere la griglia, spingere la targhetta dall’interno e ruotarla in base all’esigenza. CORRETTO ERRATO24 MONTAGGIO A PARETE DEI DIFFUSORI UTILIZZANDO STAFFE

DISPONIBILI IN COMMERCIO

Ogni diffusore JBL Control X presenta un inserto lettato da 3/8"-16 sul retro per semplicare l’uso di staffe disponibili in commercio. Per istruzioni al riguardo, consultate il vostro rivenditore o distributore JBL. NOTA: Il cliente è responsabile della corretta scelta e installazione di staffe per il montaggio a parete disponibili in commercio.

DISTANZA FRA CIASCUN DIFFUSORE

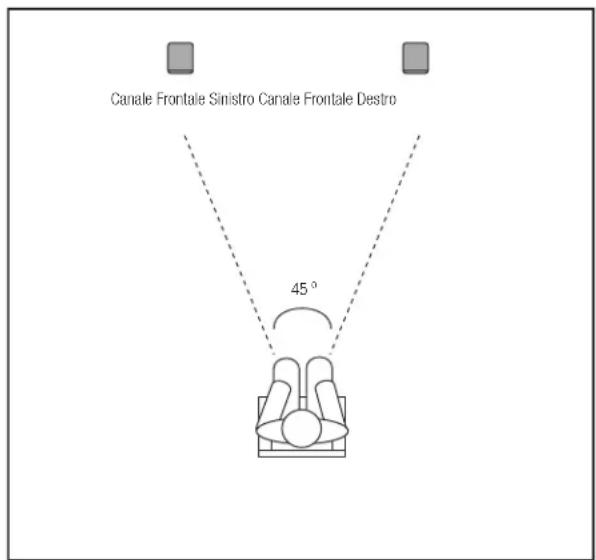

Per un’immagine stereo ottimale, si raccomandano 6-8 piedi (1.8m-2.4m) Se si richiede uno spazio o distanza maggiori, assicurarsi di inviare un segnale L+R (summed mono) dall’amplicatore o sintoamplicatore a ciascun diffusore, se il dispositivo offre tale opzione.

MANUTENZIONE ED ASSISTENZA

La parte esterna della cassa può essere pulita utilizzando un panno soffice per rimuovere le ditate o la polvere. Tutti i cablaggi dovrebbero essere periodicamente ispezionati e puliti o addirittura rieffettuati. La frequenza delle operazioni di manutenzione dipende dal tipo di metalli presenti nei collegamenti, dalle condizioni atmosferiche e da altri fattori, ma possiamo dire comunque che la periodicità minima è di una volta l’anno. Nel caso in cui il vostro sistema dovesse necessitare di assistenza, contattate il vostro rivenditore o distributore JBL locale, o visitate il sito www.jbl.com per avere indicazioni sul centro di assistenza a voi più vicino. SPECIFICHE Trasduttore a bassa frequenza: cono da 5.25" (133mm) in polipropilene grate cone Trasduttore ad alta frequenza: cupola da 1" (25mm) in CMMD

Lite / guida d'onda High Denition Imaging Potenza consigliata dell'amplicatore: 20 – 100 Watt Risposta in frequenza (–3dB) 90Hz – 20kHz (anecoico) Sensibilità: (2.83V@1m) 87dB Impedenza nominale: 8 ohm Frequenze di Crossover: 2300Hz – 12dB/ottava Ingressi: Terminali a vite placcati in oro a 5 impieghi Dimensioni (alt. x largh. x prof.): 9-1/4" x 6-1/2" x 6-1/4" (235mm x 165mm x 158,8mm) Peso: 5.8 lbs (2.63 kg) Le funzionalità, le speciche e l'aspetto sono passibili di modiche senza preavviso.

• Il valore di potenza massima raccomandata dell’amplicatore assicurerà il funzionamento corretto in presenza di occasionali picchi di segnale. Si raccomanda di evitare un utilizzo continuativo al livello massimo di potenza. © 2015 Harman International Industries, Incorporated. Tutti i diritti riservati. JBL è un marchio di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o negli altri Paesi. Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche senza preavviso. HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com
