HARMAN

二路5.25" (133mm) 室内/室外扬声器

感谢您选择JBL产品

多年来，JBL®品牌一直参与到音乐和电影录制和重现的各个制作环节中，包括现场表演以及在路上、家里、车辆中或办公室播放您录制的音频等等。

我们相信，您所选择的这款JBL系统能为您提供所期望的每一个娱乐细节，并且当您考虑为您的家庭、汽车或办公室购买其他音频设备时，您一定会再次选择JBL。

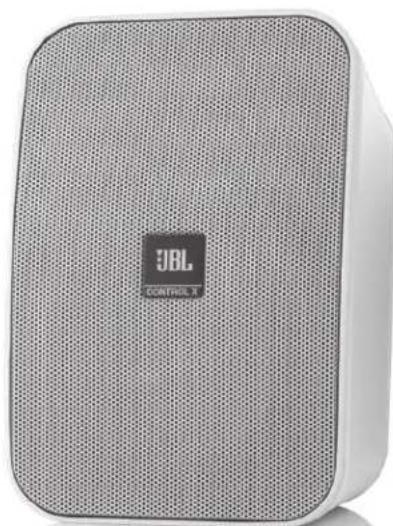

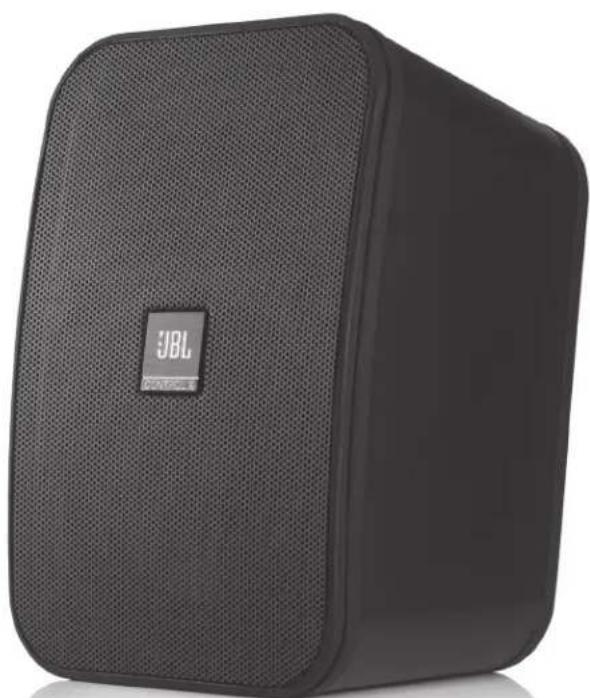

JBL Control X 是一款先进的室内/室外*扬声器系统，助您在家里或商业场合的远端位置欣赏最喜爱的音乐。为保证设备无故障且发挥最佳性能，请在连接或使用系统前通读本指引。

*请注意，虽然JBL Control X是一款全天候室外扬声器，但其并不具备防水功能。切勿将扬声器浸入或直接接触水、冰、雪或放置在潮湿的环境中。切勿对着扬声器的后端口喷水。

打开包装

小心打开产品包装。如果您怀疑扬声器在运送途中受到损坏，请立即通知您的经销商和/或送货人员。请保存装运箱和包装材料，以备日后使用。打开包装并检查以下内容：

内含

2台JBLControlX扬声器
2个可调整的挂壁安装支架（含扳手和安防线缆）
1本用户手册

放置扬声器

这款扬声器可安装或放置到支架、书架或桌子上。请参阅下图以了解两种建议的室内安装方案和一种室外安装方案。

要获得最佳性能，请勿堵住各个扬声器背面的后端口。

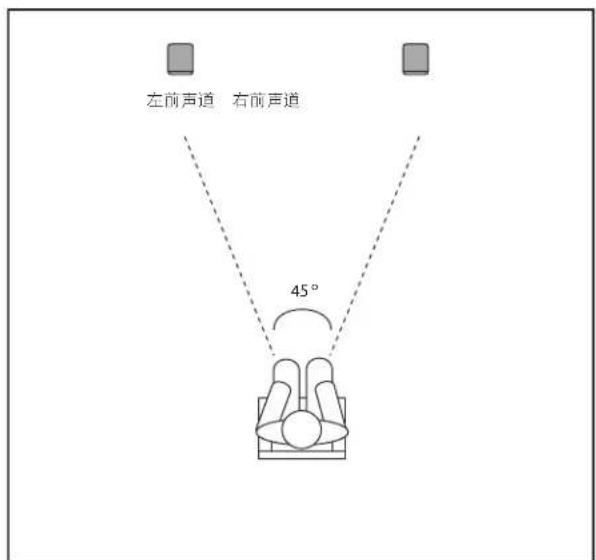

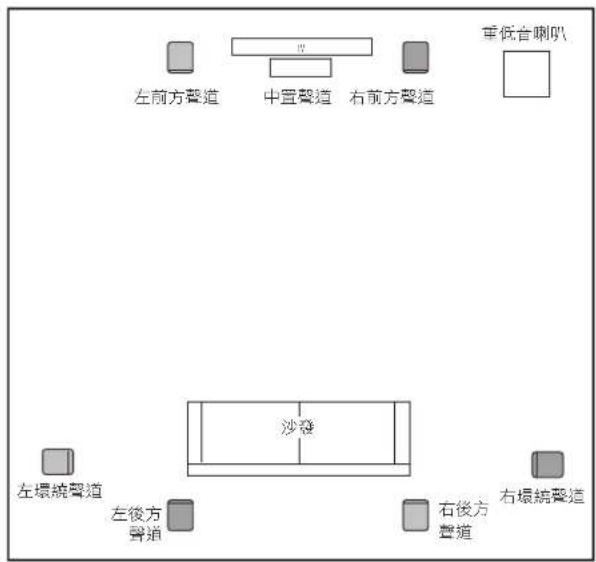

安装方案1：将扬声器加入到家庭影院系统中。

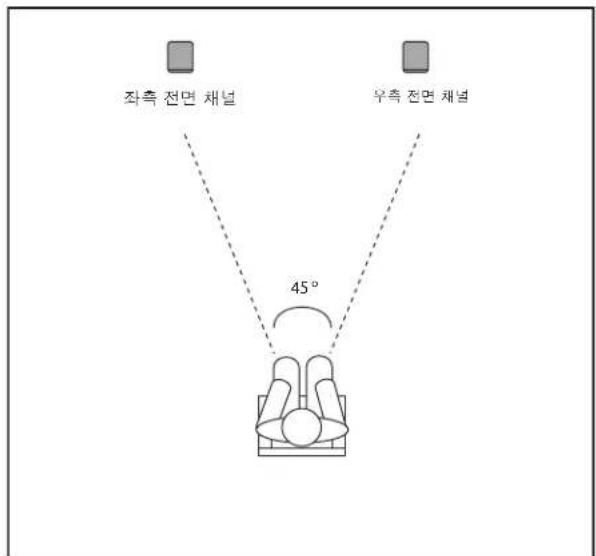

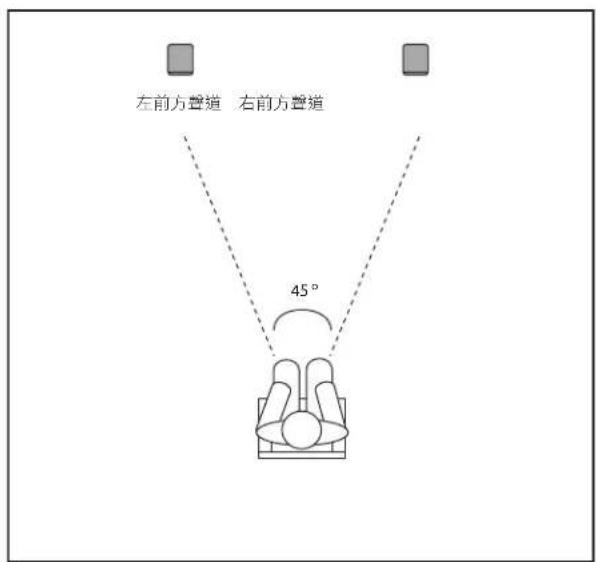

安装方案2：将扬声器放置到家里的远端位置。

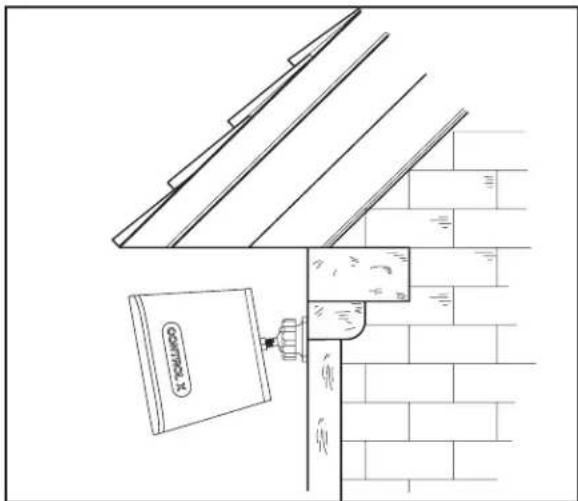

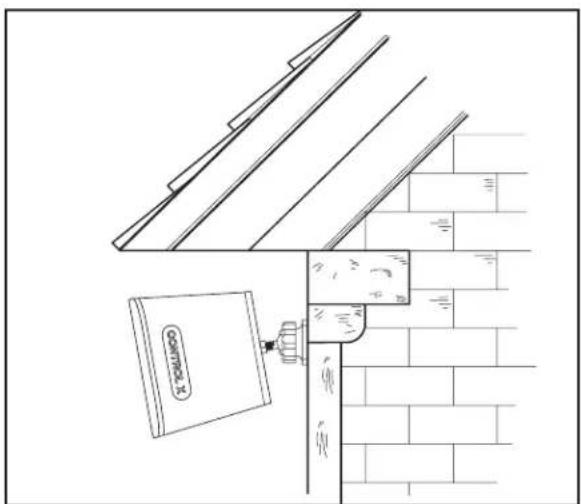

安装方案3：将扬声器水平安装到家里的屋檐下。

连接扬声器

警告：连接前，请确保已关闭系统的所有电气部件（最好断开与交流电插座的连接）。

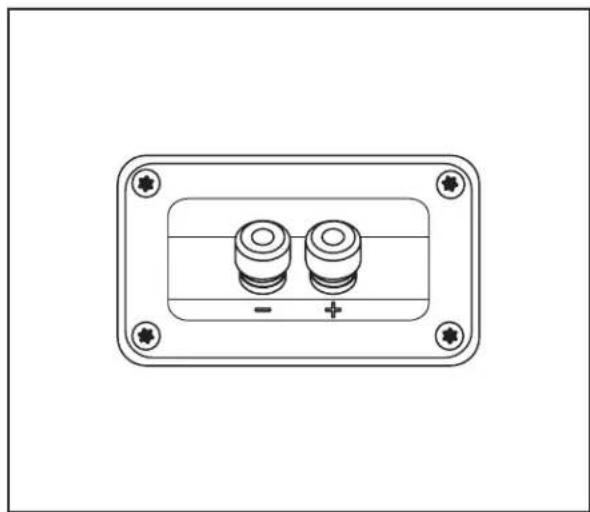

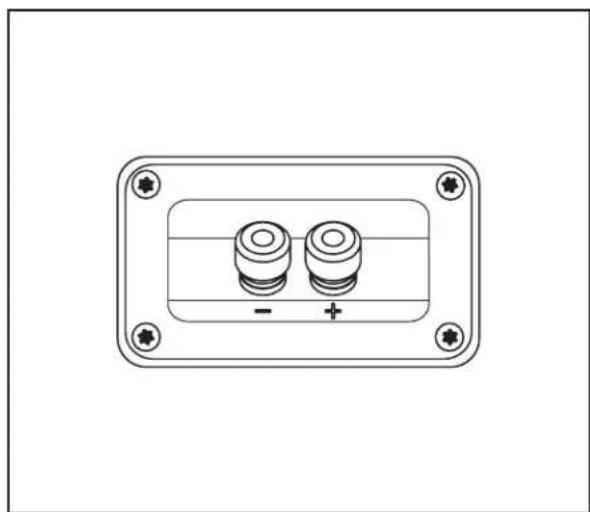

将扬声器线缆连接至扬声器背面的接线柱端子。为方便起见，可使用香蕉插头。请注意，如果您的扬声器线缆含有可指明导体的极性条纹，请使用此条纹以确保将JBL Control X扬声器的正极（+）端子连接至功放的正极（+）端子，负极（-）端子连接至功放的负极（-）端子。当然，您也可以使用条纹导体以准确连接正极（+）或负极（-）端子。

连接时，请勿错接极性（将“+”连接至“-”，反之亦然）。否则，会导致立体声声场成像质量下降和低音减弱。

重要信息：请确保 (+) 和 (-) 线或连接器没有互相接触或接触到其他端子。导线互接会导致短路，令接收器成功放受损。

水平方向
左扬声器 右扬声器

注意：如果以水平方向安装扬声器，请确保旋转JBL网罩徽章90度。
只需拆下网罩，从内部往外推徽章并相应地旋转即可。

使用随附的挂壁支架进行挂壁安装

JBLControlX扬声器已随附可调整的挂壁安装支架，但仅限用于挂壁安装。无论使用何种支架，均不建议将JBLControlX扬声器安装到天花板上。

重要的安全注意事项：选择未随附的合适安装硬件和组件并采用正确的方法安装支架，包括但不限于选择适用于本款扬声器的承重支架的责任应由客户自行承担。对于安装硬件和/或支架安装，制造商概不承担任何责任。

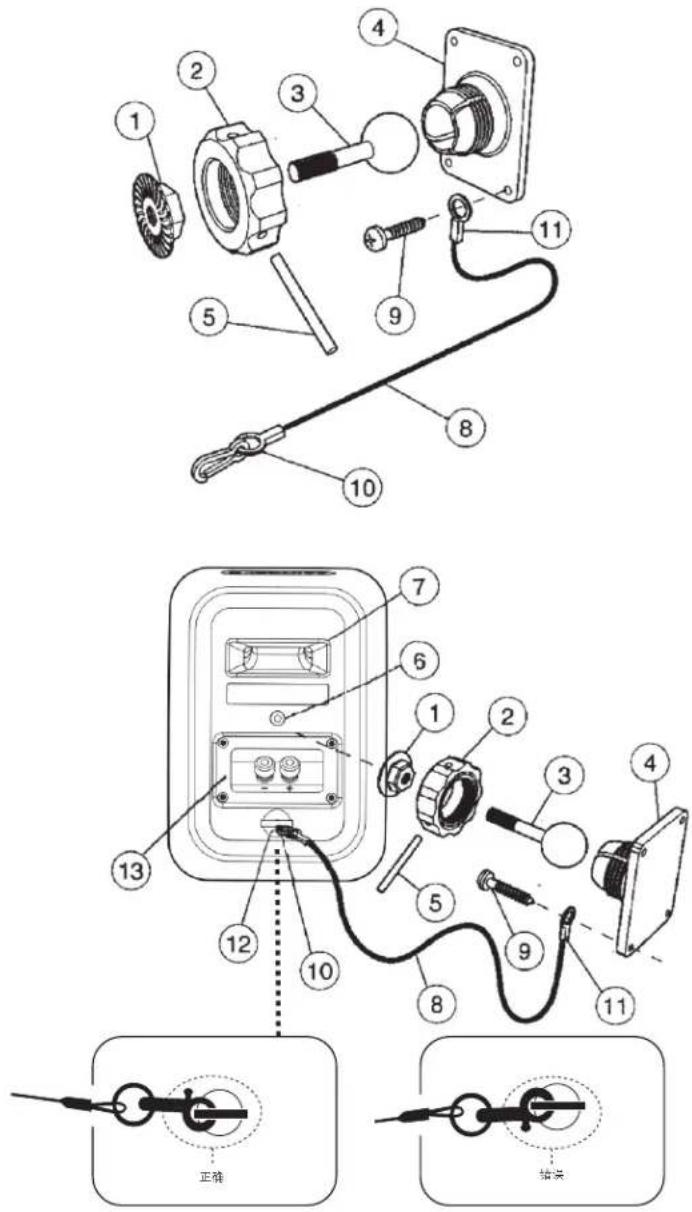

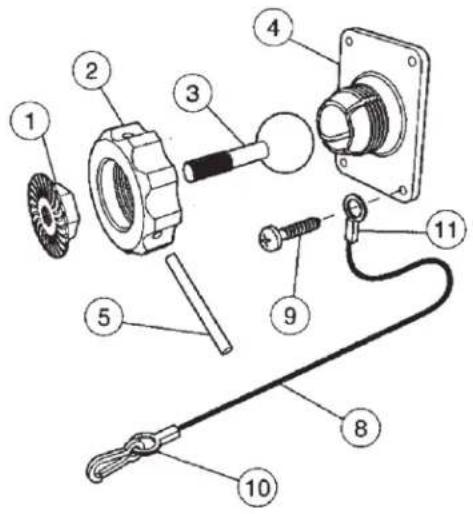

A.逆时针转动以卸下螺母(2)。如有必要，将随附的金属棒(5)插入到螺母(2)的其中一个孔中。
B. 从挂壁支架 (4) 中拉出球/轴 (3)。
C. 将螺母 (2) 滑入到球/轴 (3) 中, 其中螺纹开孔应正对球, 并将金属螺母 (1) 拧入球/轴 (3), 且螺母 (1) 的 “滚花” 面背离球。
D. 将球/轴 (3) 打入扬声器音箱背面的 3 / 8^ - 16 螺纹嵌入件 (6)，直至其与嵌入件底部完全贴合。将球轴组件拉出二分之一圈，并将螺母拧紧至扬声器。如果未拉出球轴组件就拧紧螺母，那么执行以下的步骤 G 时会使扬声器外壳中的螺纹嵌入件离开原位，从而对扬声器造成永久损坏。
E. 使用月牙形扳手拧紧“滚花”螺母(1)，直至其与扬声器背面完全贴合并将球/轴(3)完全锁定至扬声器音箱。请注意，拧紧此螺母后，如果要加入附件，则会在扬声器背面嵌入相应标记。但是，螺母(1)可遮住这些标记。
F. 随附安防线缆 (8) 以防止扬声器从挂壁支架中取下时掉落。应将用于将挂壁支架 (4) 固定至墙壁的两个下螺丝 (9) 之一穿过线缆末端的孔眼 (11), 然后再穿过挂壁支架孔。确保螺丝头的直径至少为 0.36" (约 3/8" ) 或更大以保持备用线缆孔眼 (11)。
G.使用10号、直径最小为1"的截锥头木螺丝将挂壁支架(4)安装到墙壁上的木立柱。确保将全部四个螺丝拧紧到立柱，而不是干式墙内。

如果需要将支架安装到干式墙，则应确保正确选择并安装墙锚和螺丝。

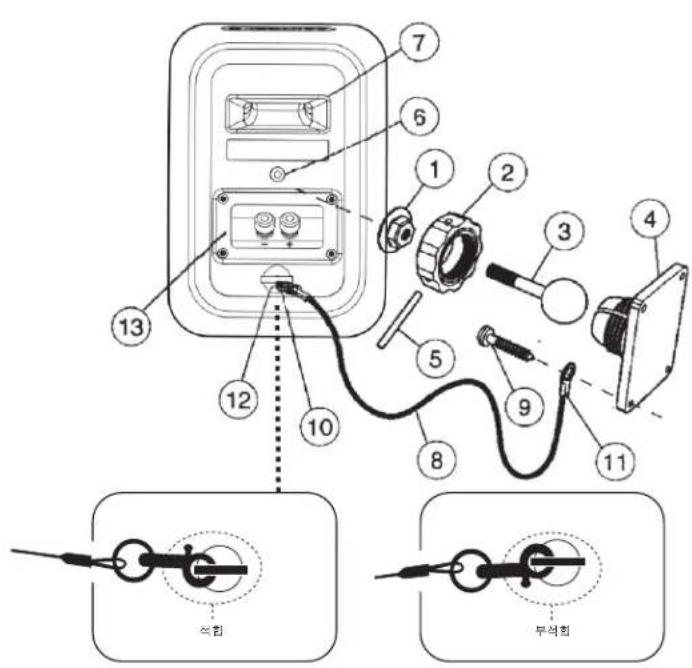

H. 请按下图所示, 将安防线缆 (8) 的另一端 (10) 穿过扬声器背面的安装条 (12), 以将其稳固地连接至 Control X。
1. 将扬声器线缆连接至扬声器背面的端子(13)。如果以水平方向安装扬声器，请确保有足够的线缆长度。
J.双手拿住扬声器音箱(7)，并将球/轴(3)的球部分重新插入到挂壁支架(4)中。
K. 以预计方向放置扬声器并用手紧固螺母。
L. 确定扬声器的方向后，请使用插入到螺母(2)其中一个孔中的金属棒(5)并拧紧。

切勿将螺母（2）拧得过紧。

使用第三方挂壁支架进行挂壁安装

每一台JBLControlX扬声器的背面均内置有一个尺寸为3/8"-16的螺纹嵌入件，方便您使用第三方挂壁支架安装扬声器。请咨询您当地的JBL代理商或经销商以获取相关建议。

注意：正确选择和安装适用第三方挂壁支架的责任应由客户自行承担。

各扬声器之间的距离

要获得最佳立体声声场成像，建议各扬声器之间保持6-8英尺（1.8-2.4米）的距离。如果需要更大的空间或距离，请确保通过功放或接收器向各个扬声器输出L+R（单声道混合）信号，但前提是您的设备支持此功能。

维护与维修

使用一块软布去除手指印或擦去灰尘，对扬声器音箱进行清洁。

检查和清理所有线缆连接，或定期重新连接。维护的频率取决于连接涉及的金属、大气条件及其他因素，但至少应每年维护一次。

如果需要维修系统，请联系您当地的JBL代理商或经销商或访问www.jbl.com以了解最近的服务中心地点。

规格

低频换能器: 5.25" (133mm) 聚丙烯石墨填充锥盆

高频换能器: 1" (25mm) CMMD® Lite 球面 / High Definition Imaging 波导

建议功放功率: 20 - 100 W

频率响应 (-3dB): 90Hz - 20kHz (无回音)

灵敏度: (2.83V@1m) 87dB

标称阻抗: 8 Ohm

分频频率: 2300Hz - 12dB/倍频程

输入: 镀金五路接线柱

尺寸(高 x 宽 x 深): 9-1/4" x 6-1/2" x 6-1/4"(235mm x 165mm x 158.8mm)

重量: 5.8 lbs (2.63 kg)

如性能、规格及外观等有更改，恕不另行通知。

• 采用建议功放功率能确保适合的系统余量，以应对不定时出现的峰值。我们不建议持续运作在此等最高功率水平下。

HARMAN

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com

© 2015 HARMAN International Industries, Incorporated。保留所有权利。

JBL是HARMAN International Industries, Incorporated在美国和/或其他国家和地区的注册商标。

如性能、规格及外观等有更改，恕不另行通知。

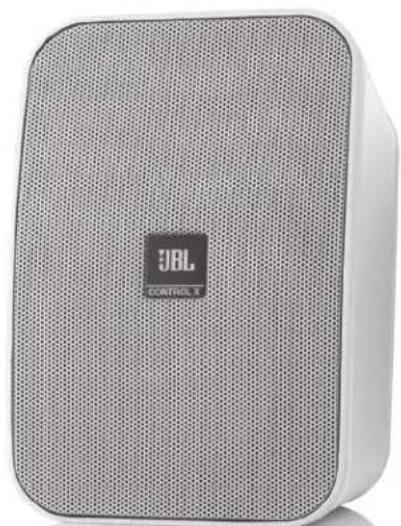

CONTROL X

2路5.25" (133mm) 室內/戶外喇叭

感謝您選購本JBL®產品

JBL® 品牌已融入到音樂、電影錄音與拷貝的各個方面，其範圍從現場演出，到您在家裡、汽車中或是出門在外享受的精彩錄音，不勝枚舉。

我們深信，您所選擇的JBL系統可滿足您的期待，讓您享受到每個音符帶來的乐趣。並且，當您考慮再購買音訊設備供家中、汽車或辦公室使用時，您會再次選擇JBL產品。

JBL Control X 是一款先進的室內/戶外*喇叭系統，讓您在距離家或商業場所較遠的位置，也可以享受自己最愛的音樂。為了確保充分發揮效能，請仔細通讀這些說明，然後再連接或使用本系統。

請注意，雖然JBL Control X是一款全天候戶外喇叭，但它並不防水。切勿將這些喇叭浸入或直接暴露於水、冰、雪或持續出現濕氣的環境中。請勿將水噴洒到喇叭的後邊接墻內。

打開系統包裝

小心地打開系統的包裝。若您懷疑系統在運輸途中出現了損壞，請立即向經銷商及/或速遞公司報告。保存裝運箱和包裝材料，以供日後使用。打開包裝並驗證下列物品：

随附

2.1 JBL Control X 喇叭
2個可調掛掛托架（隨附扳手和安全線繡）

1本擁有者手冊

放置喇叭

這些喇叭可以安裝或放置到支架、書架或桌面上。下列圖形顯示了兩種可行的室內應用和一種戶外應用：

為取得最佳效能，請勿堵塞每個刺叭背面的後連接墜。

應用1：將喇叭加入家庭影院系統。

應用2：將喇叭加入到家裡較遠的位置。

應用3：將剩叭水平地安裝到家外屋管下方。

連接喇叭

注意：確保先關閉系統的所有電氣元件（最好是從其AC插座拔下插頭）然後再連接。

將喇叭線連接到喇叭後部的接線柱端子。為了方便，可使用香蕉式插頭。請留意喇叭線是否具有極性條紋以便於區分其兩個導體。使用此極性條紋，確保將 JBL Control X 嘴叭上的正極（+）端子連接到放大器上的正極（+）端子，而將負極（-）喇叭端子連接到放大器上的負極（-）端子。使用條紋導體連接正極（+）端子或負極（-）端子均可。

連接時切勿弄反極性（即：「+」至「-」或「-」至「+」）。如此會造成成立體聲聲像不住和低音效能下降。

重要事項：確保 (+) 和 (-) 線或接頭不會相互接觸或接觸到其他端子。碰觸線可能會導致短路，從而損壞接收器或放大器。

水平方位
左喇叭

右喇叭

附註：若您在水平位置安裝這些喇叭，確保將JBL格柵標誌旋轉90度。
只需取下格柵，從內側按壓標誌，並相應地旋轉。

使用隨附的掛牆托架將喇叭安裝到牆上

JBLControlX喇叭隔附了可調掛墻托架。

随附的托架僅用於掛墻安裝。

不論使用何種托架，皆不建議將這些JBL Control X喇叭安裝到天花板上。

重要安全附註：正確選擇此處所附項以外之安裝硬體以及正確組裝及安裝托架（包括但不限於，選擇適當的承重支架和托架僅用於特定喇叭）是客戶的獨家責任。製造商對選擇安裝硬體及/或托架安裝概不負責。

A. 逆时针旋轉以擇鬆並拆下模製螺母 (2)。必要時使用隨附的金屬條 (5), 將其插入模製螺母 (2) 上的其中一個孔中。
B. 將球/軸(3) 從摺托架(4) 拔出。
C.讓螺紋開口朝向球，將模製螺母(2)滑到球/軸(3)上；然後讓螺母(1)的「滾花」表面背離球，將金屬螺母(1)旋到球/軸(3)上。
D. 將球/軸 (3) 旋入喇叭箱體背面的螺紋式 3 / 8^ - 16 插孔 (6)，直到完全旋入到插孔底部。將球軸組件往回旋半圓，然後將螺母靠向喇叭聲緊。若在聲緊螺母前球軸組件沒有往回旋半圓，執行以下步驟 G 可能讓喇叭殼體上的插孔移位，並永久性地損壞喇叭：
E. 使用活動板手擋緊「滾花」螺母 (1) 直到其被緊緊固定到喇叭背面，並將球/軸 (3) 和喇叭箱體完全鎖定到一起。請注意，此螺母擋緊後，可能在喇叭背面固定位置嵌入一些痕跡。但是，這些痕跡將被螺母 (1) 覆蓋。
F. 安全線繡 (8) 的目的是作為一種附加措施，防止喇叭在脫離掛牆托架時掉落。用於將掛墻托架 (4) 固定到牆體的下方兩顆螺钉 (9) 中的一顆，需要先穿過線纜端的孔眼 (11)，然後再摻入掛墻托架孔。確保螺钉頭直徑至少為 0.36"（約 3/8"）或以上，以便於適當地托住備用的線纜孔眼 (11)。
G.使用#10，最小1"盤頭木螺釘，將掛牆托架(4)安裝到墻上的木立柱上。確保將全部四顆螺釘都擋入木立柱，而不是乾墻上。

若需要將托架安裝到乾牆上，必須使用適當選擇並安裝的牆錯和螺钉。

H.如圖所示，將安全線繡(8)扣合到喇叭背面的扣栓桿(12)，以將安全線繡的另一端(10)穩穩地安裝到ControlX。

1. 將喇叭線連接到喇叭背面的端子(13)。若安装喇叭處於水平位置，確保保留足夠的線緣。
   J.雙手握住喇叭箱體(7)，將球/軸(3)的球部份再次插入掛墻托架(4)。
   K. 在将喇叭定位到所需方位时，用手撑紧模製螺母(2)。
   L. 最終確定刺叭的方位後，使用模製螺母(2)上其中一個孔中的金屬條(5)並擰緊。

請勿將模製螺母（2）擋得過緊。

使用随附的第三方掛牆托架將喇叭安装到牆上

每個JBLControlX喇叭背面都設有 3 / 8^n -16螺紋式插孔，以便於使用第三方掛墻托架。若需尋求建籤，請洽詢JBL經銷商或分銷商。

附註：客戶負責正確選擇和安裝適當的第三方掛墻托架。

各喇叭間距

為了取得最佳的立體聲成像，各喇叭間距建議為6-8英（1.8-2.4米）。如果您需要更寬的空間或距離，請確保從放大器或接收器到每個喇叭之間執行L+R（叠加單聲道）訊號（若您的設備提供此選項）。

維護和維修

可以使用軟質布條清潔剩呱箱體，除去指紋或擦去塵土。

應該定期檢查並清潔或重新連接所有連線。維護頻率取決於連接所涉及的金屬、大氣條件和其他因素，但每年必須至少維護一次。

倘若您的系統需要維修，請聯絡您當地的JBL經銷商或分銷商，或追訪www.jbl.com以尋找您附近的服務中心。

規格

低頻轉換器: 5.25" (133mm) 聚丙烯石墨填充式錐塗

高頻轉換器: 1" (25mm) CMMD 精簡版高頻驅動器/高清晰成像波導

推薦的放大器功率: 20-100瓦特

頻率回應(-3dB): 90Hz-20kHz(無響)

靈敏度: (2.83V@1m) 87dB

標稱阻抗: 8歐姆

分頻頻率: 2300Hz-12dB/八音度

輸入: 鍍金5路接線柱

尺寸(高x寬x深): 9-1/4"x6-1/2"x6-1/4"(235mm x 165mm x 158.8mm)

重量: 5.8lbs (2.63kg)

功能、規格和外觀如有變更，恕不另行通知。

推薦的最大放大器功率額定值將確保適當的系統淨空，以容許偶爾出現的峰值。我們不建議持續在此最高的功率級操作。

HARMAN

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com

©2015 HARMAN International Industries, Incorporated.保留一切權利。JBL是HARMAN International Industries, Incorporated在美國和/或其他國家/地區註冊的商標。功能、規格和外觀如有變更，恕不另行通知。

TR00498_B
