Stage A125C - Højttaler JBL - Gratis brugsanvisning og manual

Produkttype	2-vejs centerhøjttaler
Mærke	JBL
Model	Stage A125C
Basenheder	2 polycellulose-worfere på 133 mm (5,25")
Diskanthøjttaler	25 mm (1") aluminium dome-diskant med HDI-bølgeleder
Anbefalet forstærkereffekt	20 - 200 W
Frekvensrespons	52 Hz - 40 kHz
Følsomhed	88 dB
Nominel impedans	6 Ohm
Delingsfrekvens	2,1 kHz
Kabinettype	Forseglet
Mål (B x D x H)	469 x 220 x 190 mm
Enhedsvægt	Cirka 5,5 kg (anslået)
Anbefalet placering	Over eller under midten af dit tv
Tilslutninger	Forgyldte terminaler, der accepterer bare ledninger, stik, kabelsko, bananstik
Bi-wiring mulig	Ja, ved at fjerne metalbroerne
Vedligeholdelse	Tør af med en tør klud, blid støvsuger til gitret, rør ikke ved diskantens kuppel
Garanti	Kontakt din JBL-forhandler

Ofte stillede spørgsmål - Stage A125C JBL

Hvor skal JBL Stage A125C centerhøjttaleren placeres?

Placer højttaleren direkte over eller under midten af dit tv, helst justeret i ørehøjde for en bedre lytteoplevelse.

Hvad er den anbefalede forstærkereffekt?

Den anbefalede effekt er mellem 20 og 200 W pr. kanal.

Hvordan tilslutter jeg højttaleren til forstærkeren?

Brug kvalitetshøjttalerkabler. Tilslut forstærkerens positive (+) terminal til højttalerens røde (+) terminal, og den negative (-) terminal til den sorte (-) terminal. Fjern ikke metalbroerne, hvis du bruger ét kabel.

Kan jeg bruge bi-wiring med denne højttaler?

Ja, fjern metalbroerne for at adskille diskant- og basforbindelserne, og brug derefter to separate kabler fra én forstærker eller to forstærkere.

Hvad er højttalerens impedans?

Den nominelle impedans er 6 ohm, kompatibel med de fleste forstærkere og modtagere.

Hvordan rengør jeg JBL Stage A125C-højttaleren?

Tør kabinettet af med en tør klud. Brug en støvsuger med lav sugeevne til gitret. Brug aldrig flydende eller flygtige produkter, og rør ikke ved diskantens kuppel.

Er højttaleren magnetisk afskærmet?

JBL Stage-højttalere er ikke specifikt designet som magnetisk afskærmede, men de kan placeres tæt på et moderne tv uden problemer.

Hvad er de nøjagtige mål?

Målene er 469 x 220 x 190 mm (bredde x dybde x højde).

Kan jeg bruge højttaleren som surroundhøjttaler?

Nej, Stage A125C er kun designet som centerhøjttaler. Til surroundkanaler skal du bruge modeller som Stage A120.

Hvad gør jeg, hvis jeg ikke får lyd?

Kontroller polariteten af tilslutningerne (+/-), sørg for, at kablerne ikke rører hinanden, og at forstærkeren er korrekt indstillet. Test med en anden kilde.

BRUGSANVISNING Stage A125C JBL

I over 68 år har JBL ^ s ingeniører været involveret i hvert enkelt aspekt af optagelse og gengivelse af musik og fi Im – fra live-koncerter til de optagelser, du afspiller på farten og i dit hjem, i din bil og på dit kontor.

Vi er overbevist om, at det JBL-system, du har valgt, vil give dig alt den lydglæde, du forventer – og at du igen vil overveje produkter fra JBL, næste gang du overvejer at anskaffe yderligere lydudstyr.

MEDF∅LGENDE DELE

Hver æske indeholder én eller to højttalere afhængigt af modellen som angivet nedenfor.

A120 højttaler

A130 højttaler

Beslag A120

Fodpude A130/A120

Skumproper A120

A190 højttalerA180 højttalerA170 højttaler

Skruer til udligger A190/A180/A170

Udligger A190/A180/A170

A135C højttaler

Metalfødder til nivellering A135C/A125C

Bemærk: Montering af udliggerfødder med spikes eller gummifødder

DA

PLACERING

STAGE A190/A180/A170 - VENSTRE OG H∅JRE KANAL

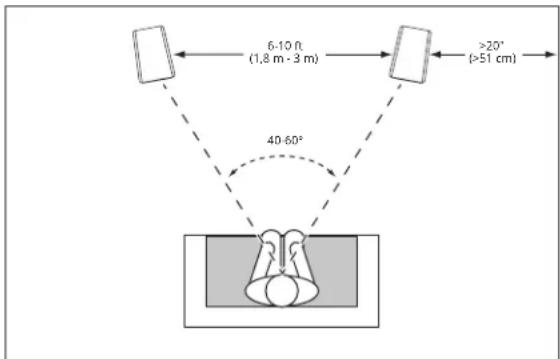

De bedste resultater opnås ved at placere højttalerne med 1,8 - 3 meters afstand. Stereobilledet kan forbedres ved at rette højttalerne mod lyttepositionen. Højttalerne leverer den mest nøjagtige stereogengivelse, når vinklen mellem lytteren og højttalerne er 40-60°.

Brug de medfølgende tæppe-spiles til at opnå stabilitet, hvis du placerer Stage A190/A180/A170 på et tykt eller plysset tæppe. Gulvspikes kan manuelt skrues i den medfølgende udliggerfod.

FORSIGTIG: Gulvhøjttalere (tower) har et højt tyngdepunkt og kan blive ustabile og vælte i forbindelse med jordskælv, eller hvis de vippes, skubbes til eller placeres på upassende steder. Overvej at fastgøre disse højttalere til væggen bag dem ved brug af de procedurer og de monteringsdele, der egner sig til forankring af bogreoler og vægudsmykning. Du er ansvarlig for korrekt montering og passende valg af monteringsdele.

Generelt forøges basoutputtet, når højttaleren fl yttes tættere på en væg eller et hjørne.

Af hensyn til optimal ydelse anbefaler vi, at du placerer højttalerne med mindst en halv meters afstand til side- og bagvæggene.

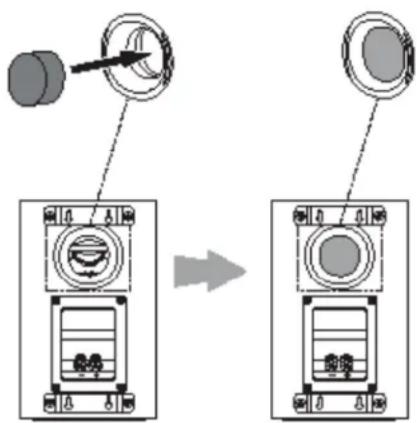

SKUMPROP

Bogreolhøjttaleren og væghøjttaleren A120 tilbyder to driftstilstande. I bogreoltilstand er A120 et portsystem (port bagtil), og i vægmonteringstilstand er A120 et halvforseglet system, der kræver isætning af skumprop i porten.

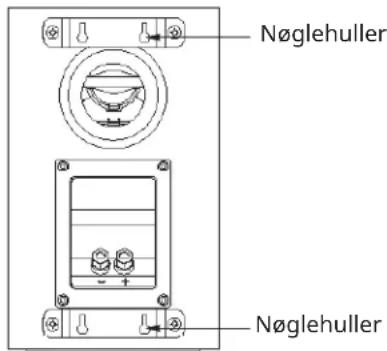

Vi har designet Stage A120-højttalerne til montering direkte på en væg. Hver højttaler har fi re nøglehuller på bagsiden og kræver 4 stk. 38 mm træskruer fastgjort til en vægstolpe. Hvis der ikke er nogen stolpe til stede i væggen, skal du benytte rawlplugs, der passer til 4 stk. 38 mm træskruer.

BEMÆRK: Du er ansvarlig for korrekt valg og brug af monteringsdele (tilgængelige i byggemarkeder), som sikrer korrekt og sikker vægmontering af højttalerne. 4 stk. 38 mm træskruer medfølger ikke.

1) Brug de medfølgende vægbeslag til at markere de steder på væggen, hvor du vil placere monteringsskruerne.
2) Monter 4 stk. 38 mm træskruer på væggen ved at følge markeringerne fra Trin 1. Sørg for at efterlade 1,6 mm mellemrum mellem væggen og skruehovedet. Hvis der ikke er nogen stolpe til stede i væggen, skal du benytte passende rawlplugs.
3) Placer højttaleren på væggen ved at justere nøglehullerne på bagsiden af højttaleren over skruehovederne på væggen. Når højttaleren er korrekt placeret, bør den glide en smule ned og falde på plads.

STAGE A125C/135C

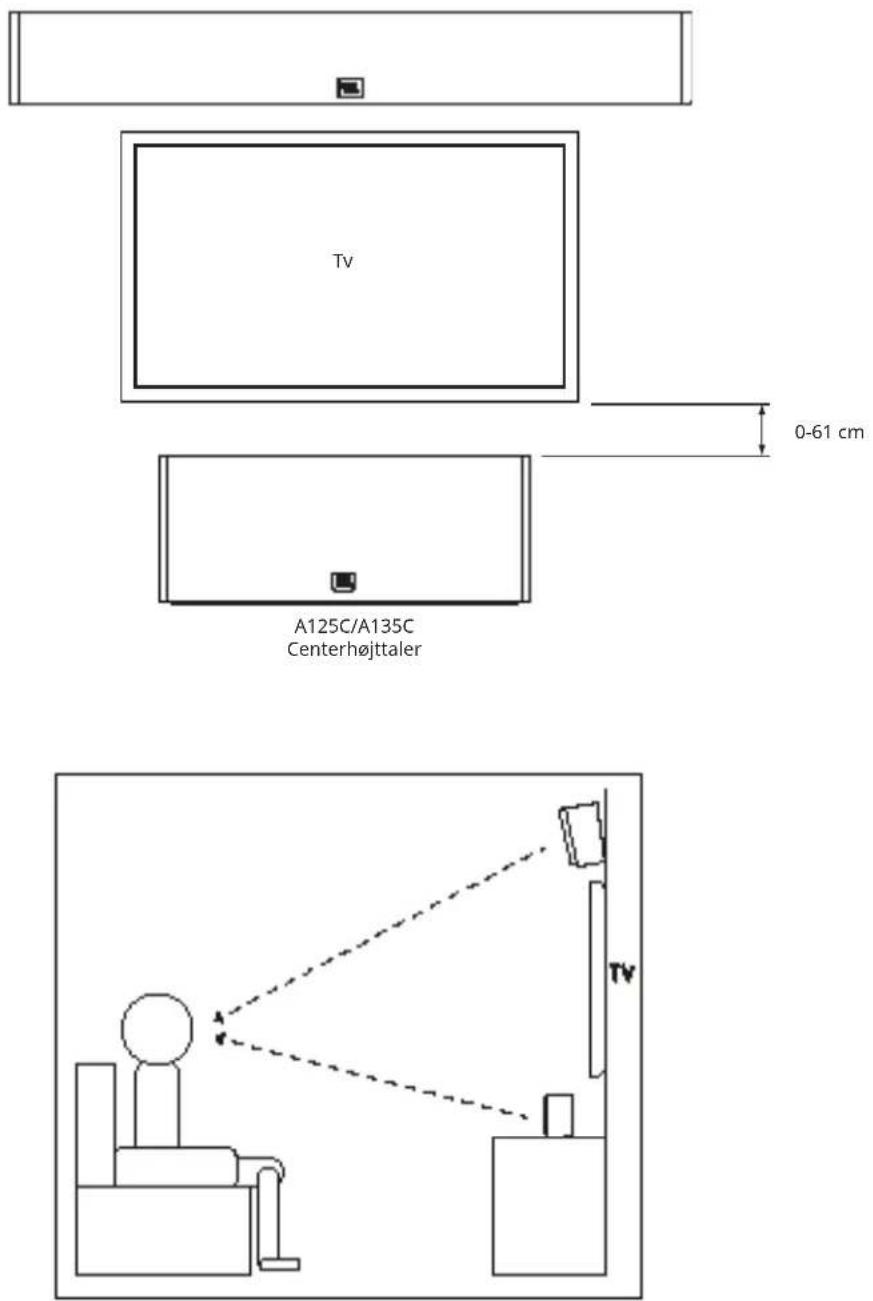

Vi anbefaler placering af centerhøjttaleren direkte over eller under tv-skærmen.

Bemærk: Du kan placere A125C/A135C under eller over tv'et.

Bemærk: Du kan opnå en bedre lydoplevelse ved at justere centerhøjttaleren i retning mod din hovedposition.

DA

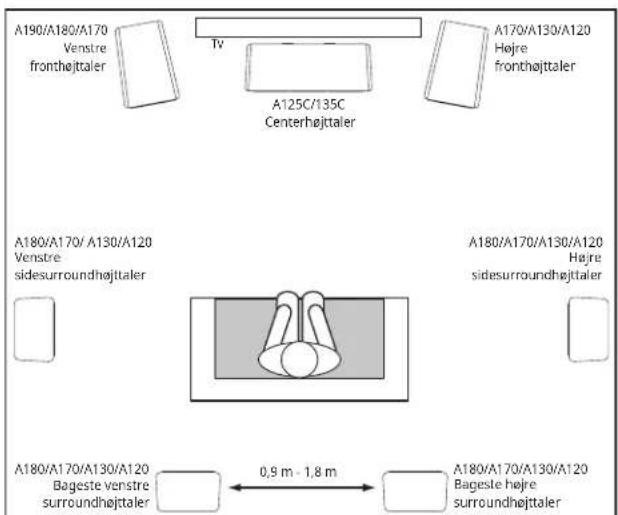

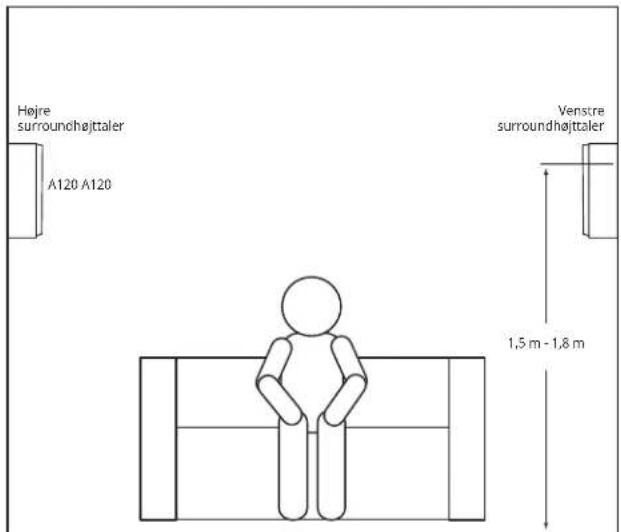

Når du bruger disse højttalere som surroundhøjttalere i et 5.1-kanalssystem, skal du placere dem en smule bag lyttepositionen og vende dem mod hinanden. Ideelt skal de placeres 1,5-1,8 meter over gulvet. Du kan også placere dem på en væg bag lyttepositionen, så de peger fremad. Surroundhøjttalerne bør ikke i sig selv træde frem, når de afspiller. Eksperimenter med placeringen, indtil du hører en diffus, omgivende lyd, der ledsager de lyde du hører fra den forreste venstre og den forreste højre højttaler samt centerhøjttaleren.

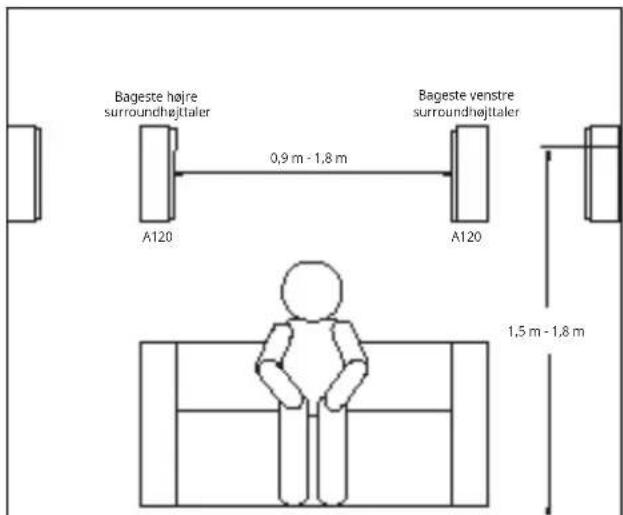

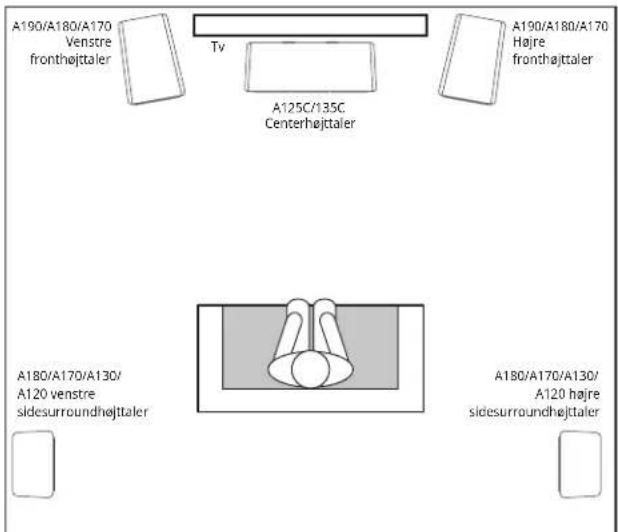

Når du bruger disse højttalere som surroundhøjttalere i et 7.1-kanalssystem, skal du placere surroundsidehøjttalerne direkte ud for lyttepositionen mindst 1,5-1,8 meter over gulvet.

TILSLUTNINGER

FORSIGTIG: Sørg for, at alle systemets elektriske komponenter er SLUKKEDE (og gerne afbrudt fra stikkontakten), før du opretter nogen tilslutninger.

Højttalere og forstærkere har matchende positive og negative tilslutningsterminaler (+" og "-"). Alle højttalere i Stage-serien har tilslutningsterminaler mærket +" " og "-" på terminaldelen. Yderigere har "+"-terminalerne røde markeringer, mens "-"-terminalerne har sorte markeringer.

For at sikre korrekt polaritet skal hver "+"-terminal på bagsiden af forstærkeren eller højttaleren sluttes til den respektive "+"-terminal (rød) på hver højttaler. Tilslut "-" -terminalerne på samme måde. Undgå at oprette tilslutninger med omvendt polaritet (dvs. "+" til "-" eller "-" til "+"). I modsat fald vil der opstå forringet stereobillede og basgengivelse.

VIGTIGT: Sørg for, at terminalerne (+) og (-) ikke kommer i kontakt med hinanden. I modsat fald kan der opstå kortslutning, som kan beskadige receiveren eller forstærkeren.

Stage-seriens guldbelagte højttalerstik kan bruges sammen med en række forskellige stiktyper: blottet ledning, benstik, spadestik og bananstik.

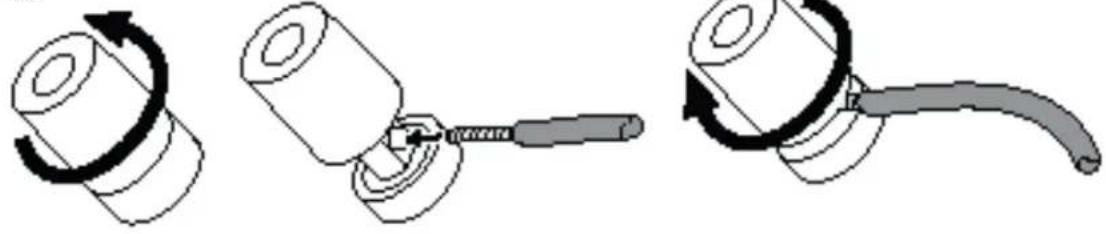

BRUG AF BLOTTEDE LEDNINGER ELLER BENSTIK:

1.2.3.

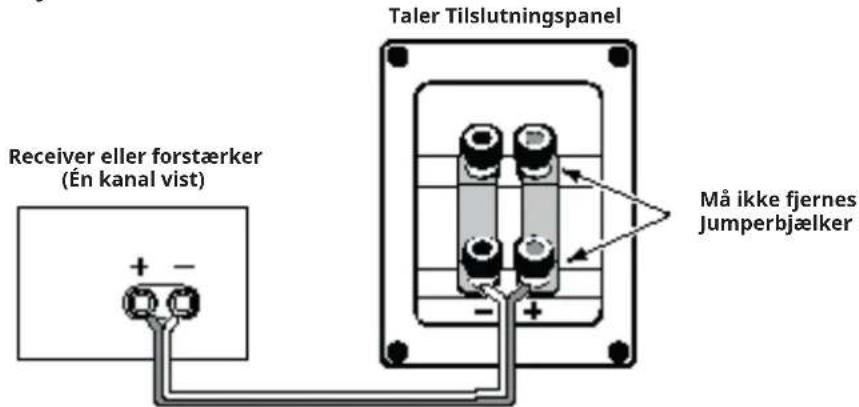

Du kan tilslutte højttalerne ved brug af blottet kabel, som sluttes til hver højttaler som vist i illustrationen nedenfor.

VIGTIGT: Undgå at fjerne metaljumperbjælkerne mellem de to sæt stik i forbindelse med tilslutning af højttalerne

BI-WIRE TILSLUTNING

Alle højttalere i Stage-serien har tilslutningspaneler til tilslutning af to sæt inputstik, der sammenføjes af metaljumperbjælker. De øverste sæt stik er beregnet til diskant-enheden, mens det nederste sæt stik er beregnet til én eller flere bas-enheder. Arrangementet lader dig tilslutte højttalerne med to kabler bi-wiring ved brug af enten en enkelt stereoforstærker eller ved brug af to stereoforstærkere. Tilslutning med to kabler kan levere ydelsesmæssige fordele og forøget fleksibilitet ved valg af effektforstærker sammenlignet med traditionel tilslutning med enkelt kabel.

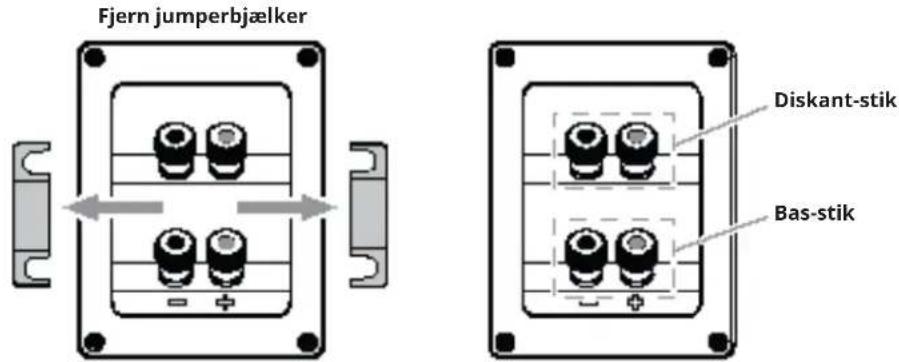

Før tilslutning af højttalere med to kabler skal jumperbjælkerne fjernes.

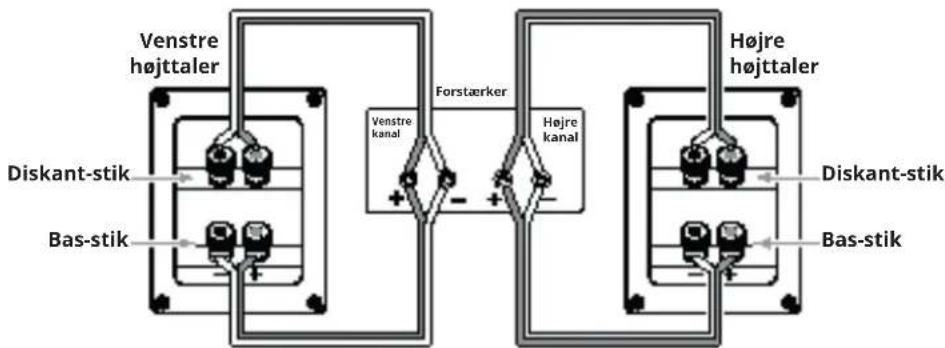

BIWIRING MED EN ENKELT FORSTÆRKER


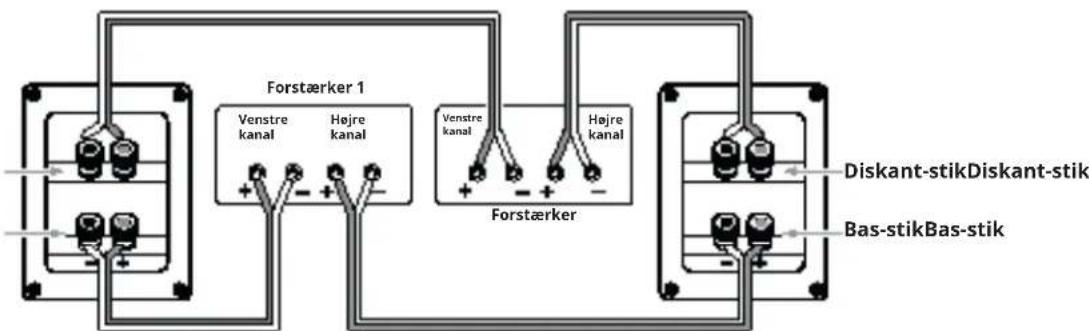

BIWIRING MED TO FORSTÆRKERE

Du kan få yderligere oplysninger om forskellige muligheder for kabling og tilslutning ved at kontakte din lokale JBL-forhandler.

PAS PÅ DINE H∅JTTALERE

• Undgå at placere genstande oven på højttaleren.
• Aftør kabinettet med en ren, tør klud for at fjerne støv. Fugtige klude kan gøre kabinettets finish mindre attraktiv. Benyt ikke flygtige væsker eller opløsningsmidler såsom benzen, acetone eller sprit på kabinettet.
• Påsprøjt ikke kemikalier nær kabinettet.
• Brug en støvsuger på lav sugeeffekt til at fjerne støv fra gitterstoffet.
• Undgå at vaske gitrene i vand, eftersom det kan blege farverne og vride gitrene ud af form.
• Hvis baskeglerne bliver støvede, kan du forsigtigt aftørre dem med en tør, blød kalligrafipensel eller en malerpensel. Brug ikke en fugtig klud.
• Berør ALDRIG diskant-enheden med hånden eller andre genstande.

Tekniske specifikationer

STAGE A120

2-vejs bogreolhøjttalere/surroundhøjttalere med 4,5" basenhed og 1" alu-diskant

• 114 mm lavfrekvent basenhed i polycellulose
- Ny 25 mm dome-diskant med High Definition Imaging-bølgeleder
- Anbefalet forstærkereffekt: 20-150 W
• Frekvensområde: 57 Hz - 40 kHz
• Følsomhed: 85 dB
• Nominel impedans: 6 ohm
• Crossover-frekvenser: 2,1 kHz
- Kabinettype: Basrefleks via justeret udgangsport på bagsiden
• Mål (B x D x H): 170 x 170 x 285 mm
• Vægt (stk.): ?? lbs (?? kg)

STAGE A130

2-vejs bogreolhøjttaler med 5,25" basenhed og 1" aluminiumtweeter

• 133 mm lavfrekvent basenhed i polycellulose
- Ny 25 mm dome-diskant med High Definition Imaging-bølgeleder
- Anbefalet forstærkereffekt: 20-150 W
• Frekvensområde: 50 Hz - 40 kHz
• Følsomhed: 86 dB
• Nominel impedans: 6 ohm
• Crossover-frekvenser: 2,1 kHz
- Kabinettype: Basrefleks via justeret udgangsport på bagsiden
• Mål (B x D x H): 190 x 230 x 321 mm
• Vægt (stk.): ?? lbs (?? kg)

STAGE A125C

2-vejs centerhøjttaler med dobbelt 5,25" basenhed og 1" alu-diskant

• Dobbelt 133 mm lavfrekvent basenhed i polycellulose
• Ny 25 mm dome-diskant med High Definition Imaging-bølgeleder
• Anbefalet forstærkereffekt: 20-200 W
  • Frekvensområde: 52 Hz - 40 kHz
  • Følsomhed: 88 dB
  • Nominel impedans: 6 ohm
  • Crossover-frekvenser: 2,1 kHz
• Kabinettype: Forseglet
• Mål (B x D x H): 469 x 220 x 190 mm
  • Vægt: ?? lbs (?? kg)

STAGE A135C

2-vejs centerhøjttaler med 6 x 3" basenhed og 1" alu-diskant

• 6 x 76 mm lavfrekvent basenhed i polycellulose
• Ny 25 mm dome-diskant med High Definition Imaging-bølgeleder
• Anbefalet forstærkereffekt: 20-100 W
  • Frekvensområde: 74 Hz - 40 kHz
  • Følsomhed: 88 dB
  • Nominel impedans: 6 ohm
  • Crossover-frekvenser: 2,1 kHz
• Kabinettype: Basrefleks via justerede udgangsporte på siden
  • Mål (B x D x H): 745 x 166 x 104 mm
  • Vægt: ?? lbs (?? kg)

STAGE A170

2,5-vejs gulvhøjttalere med dobbelt 5,25" basenhed og 1" alu-diskant

• 2 x 133 mm lavfrekvent basenhed i polycellulose
• Ny 25 mm dome-diskant med High Definition Imaging-bølgeleder
  • Anbefalet forstærkereffekt: 20-200 W
  • Frekvensområde: 44 Hz - 40 kHz
  • Følsomhed: 89 dB
  • Nominel impedans: 6 ohm
  • Crossover-frekvenser: 2,1 kHz
• Kabinettype: Basrefleks via justeret udgangsport på bagsiden
  • Mål (B x D x H): 190 x 255 x 930 mm
  • Vægt: ?? lbs (?? kg)

STAGE A180

2,5-vejs gulvhøjttalere med dobbelt 6,5" basenhed og 1" alu-diskant

• 2 x 165 mm lavfrekvent basenhed i polycellulose
• Ny 25 mm dome-diskant med High Definition Imaging-bølgeleder
• Anbefalet forstærkereffekt: 20-225 W
  • Frekvensområde: 37 Hz - 40 kHz
  • Følsomhed: 89 dB
  • Nominel impedans: 6 ohm
  • Crossover-frekvenser: 2,1 kHz
• Kabinettype: Basrefleks via justeret udgangsport på bagsiden
  • Mål (B x D x H): 230 x 295 x 1000 mm
  • Vægt: ?? lbs (?? kg)

STAGE A190

2,5-vejs gulvhøjttalere med dobbelt 8" basenhed og 1" alu-diskant

• 2 x 203 mm lavfrekvent basenhed i polycellulose
• Ny 25 mm dome-diskant med High Definition Imaging-bølgeleder
• Anbefalet forstærkereffekt: 20-225 W
  • Frekvensområde: 36 Hz - 40 kHz
  • Følsomhed: 91 dB
  • Nominel impedans: 6 ohm
  • Crossover-frekvenser: 2,1 kHz
• Kabinettype: Basrefleks via justeret udgangsport på bagsiden
  • Mål (B x D x H): 260 x 370 x 1070 mm
  • Vægt: ?? lbs (?? kg)

Funktioner, specifikationer og udseende kan ændres uden varsel.

www.jbl.com
