MANUAL DE UTILIZADOR 122C HUSQVARNA
PT Instruções para o uso 201-222
Utilize sempre luvas de proteção homologadas.
A máquina deve ser limpa regularmente.
Inspeção visual.
INTRODUÇÃO
Prezado cliente:
Índice Antes de arrancar, observe o
Verificação antes de arrancar

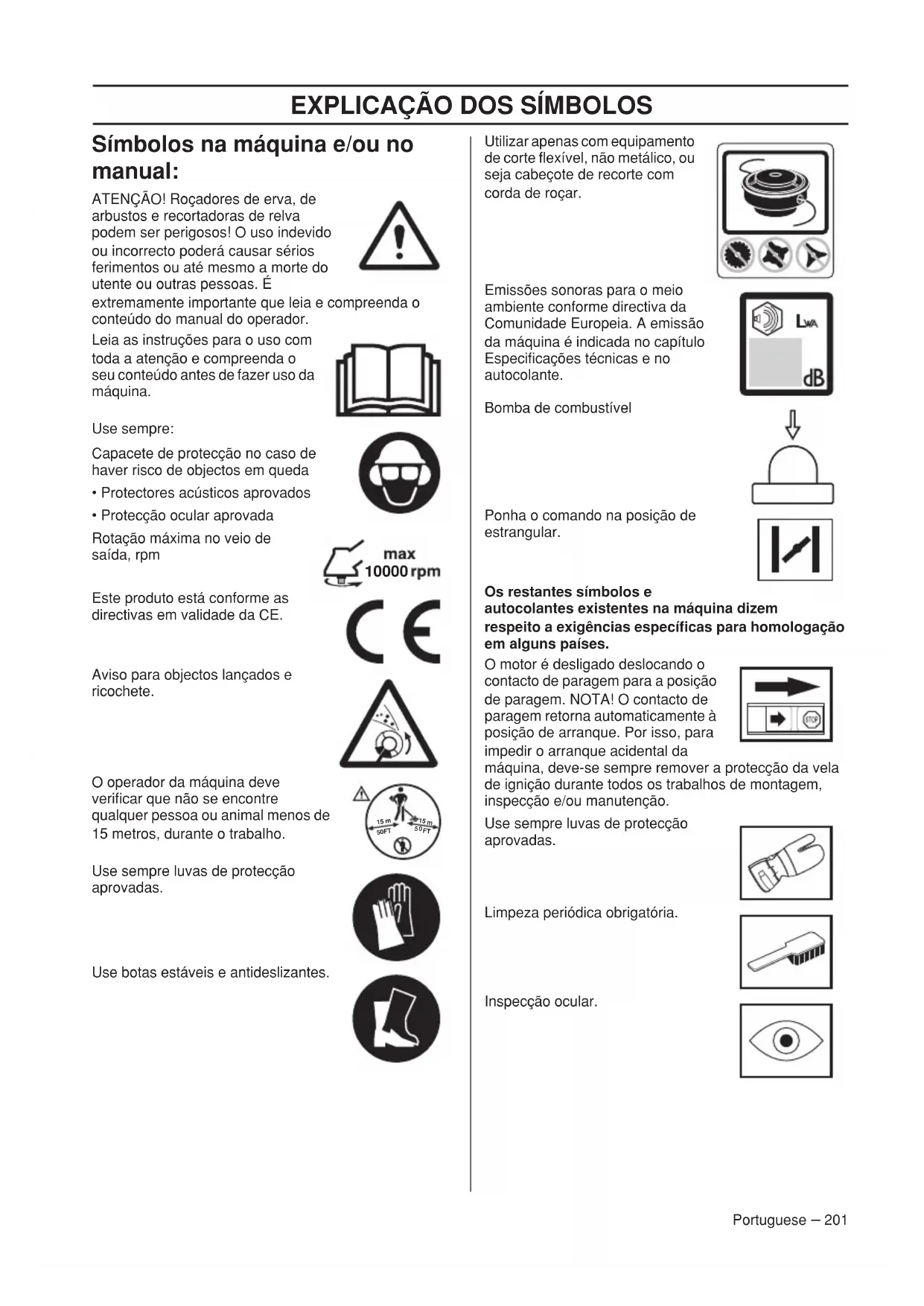

EXPLICAÇÃO DOS SÍMBOLOS
Símbolos na máquina e/ou no manual:
ATENÇÃO! Roçadoras de erva, de arbustos e recortadoras de relva podem ser perigosas! O uso indevido ou incorreto poderá causar sérios ferimentos ou até mesmo a morte do utilizador ou outras pessoas. É
extremamente importante que leia e compreenda o conteúdo do manual do operador.
Leia as instruções de uso com toda a atenção e compreenda o seu conteúdo antes de utilizar a máquina.
Use sempre:
Capacete de proteção no caso de haver risco de objetos em queda.
- Protetores acústicos aprovados
- Proteção ocular aprovada
Rotação Tmaxa no veio de saia, rpm
Este produto está conforme as diretivas em validade da CE.
Aviso para objetos lançados e ricochete.
O operador da boa deve verificar que não se encontra qualquer pessoa ou animal a menos de 15 metros, durante o trabalho.
Use sempre luvas de proteção aprovadas.
Use botas estáveis e antideslizantes.
Utilizar apenas com equipamento de corte flexível, não metálico, ou seja cabeçote de recorte com corda de roçar.
Emissões sonoras para o meio ambiente conforme diretiva da Comunidade Europeia. A emissão da máquina é indicada no capítulo Especificações técnicas e no autocolante.
Bomba de combustível
Ponha o comando na posição de estrangular.
Os restantes símbolos e autocolantes existentes na máquina dizem respeito a exigências para homologação em outros países.
O motor é desligado deslocando o contacto de paragem para a posição de paragem. NOTA! O contacto de paragem retorna automaticamente à posição de arranque. Por isso, para impedir o arranque acidental da
máquina, deve-se sempre remover a proteção da vela de ignição durante todos os trabalhos de montagem, inspeção e/ou manutenção.
Use sempre luvas de proteção aprovadas.
Limpeza periódica obrigatória.
Inspeção ocular.
Prezado cliente!
Parabéns pela sua preferência na compra de um produto Husqvarna! A história da Husqvarna recua no tempo até 1689, quando o rei Karl XI mandou construir uma fábrica na margem da ribeira Huskvarna para fabricar mosquetes. A localização junto à ribeira Huskvarna era lógica, pois as águas da ribeira eram usadas para gerar energia, sendo assim uma hidrogeradora de energia. Durante os mais de 300 anos de existência da fábrica Husqvarna foram fabricados inúmeros produtos, desde os antigos fogões a lenha às modernas máquinas de cozinha, máquinas de coser, bicicletas, motocicletas, etc. Em 1956 foi lançada a primeira máquina de cortar relva motorizada, que em 1959 foi seguida da motosserra, e é neste setor que a Husqvarna atualmente atua.
A Husqvarna é atualmente um dos maiores fabricantes mundiais de produtos florestais e para jardinagem, com a qualidade e o desempenho como prioridade máxima. A ideia comercial é projetar, fabricar e comercializar produtos motorizados para uso florestal e de jardinagem, bem como para a indústria da construção e a indústria fabril. A meta da Husqvarna é também ser ponta de lança no que diz respeito a ergonomia, facilidade de utilização, segurança e consciência ambiental, razão pela qual foram criados vários aperfeiçoamentos para melhorar os produtos dessas áreas.
Estamos convencidos de que será com satisfação que apreciará a qualidade e o desempenho dos nossos produtos durante muito tempo no futuro. A compra de qualquer um dos nossos produtos dá-lhe acesso a ajuda profissional com reparações e assistência técnica, na eventualidade de, apesar de tudo, acontecer qualquer coisa. No caso do local de compra da máquina não ter sido nenhum dos nossos revendedores autorizados, pergunte-lhes onde fica a oficina especializada mais próxima.
Esperamos que ficará satisfeito com a sua nova máquina e que ela o acompanhe durante muito tempo. Lembre-se de que estas instruções de utilização são um documento valioso. Seguindo o seu conteúdo (utilização, assistência técnica, manutenção, etc.) aumentará consideravelmente a vida útil da máquina, bem como o preço de venda em segunda mão da mesma. Se vender a sua máquina, entregue as instruções de utilização ao novo proprietário.
Muito obrigado por usar um produto Husqvarna!
A Husqvarna AB efetua o desenvolvimento contínuo dos seus produtos, reservando-se o direito de introduzir modificações referentes, entre outros, ao aspeto e forma dos mesmos sem aviso prévio.
ÍNDICE
Índice. Antes de arrancar, observe
EXPLICAÇÃO DOS SÍMBOLOS
Símbolos na máquina e/ou no manual:
INTRODUÇÃO
As peças da recortadora
INSTRUÇÕES GERAIS DE SEGURANÇA
Antes de arrancar, observe o seguinte: 203
Importante 205
Equipamento de proteção pessoal 205
Equipamento de segurança da máquina 206
Equipamento de corte 208
MONTAGEM
Montagem do punho fechado 210
Montagem da proteção de recorte e do cabeçote
de recorte 210
Montagem da proteção de recorte e do cabeçote
de recorte 210
Montagem e desmontagem do tubo divisível 211
Controlo antes de arrancar 214

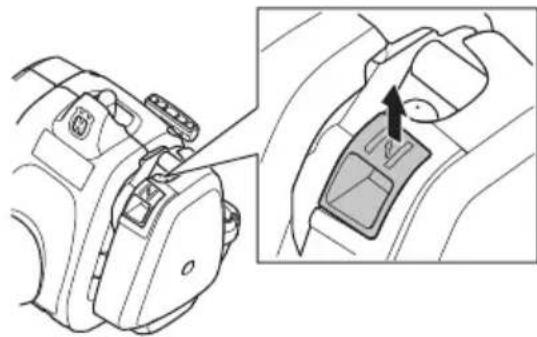

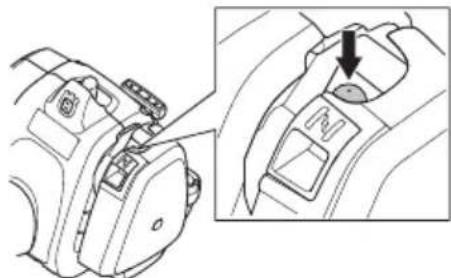

Arranque e paragem 214
TECNICA DE TRABALHO
Instruções gerais de trabalho 215
MANUTENÇÃO

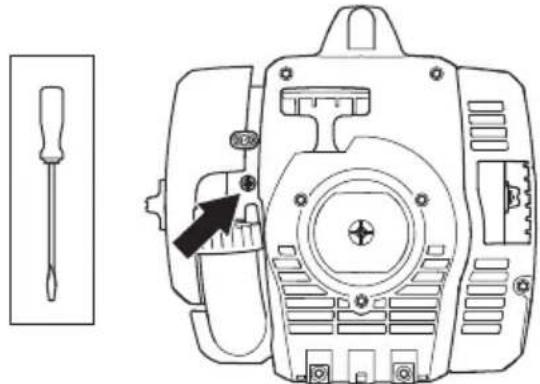

Carburador 217
Silenciador 217

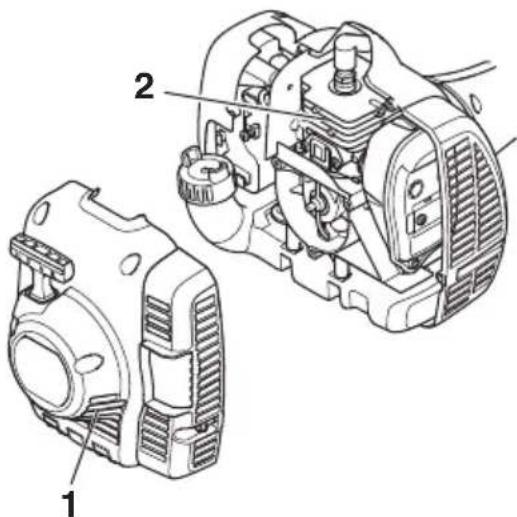

Sistema de arrefecimento 218

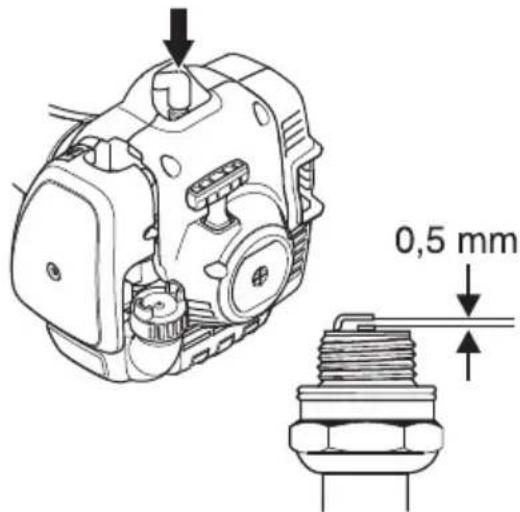

Vela de ignição 218
Tubo divisível 218

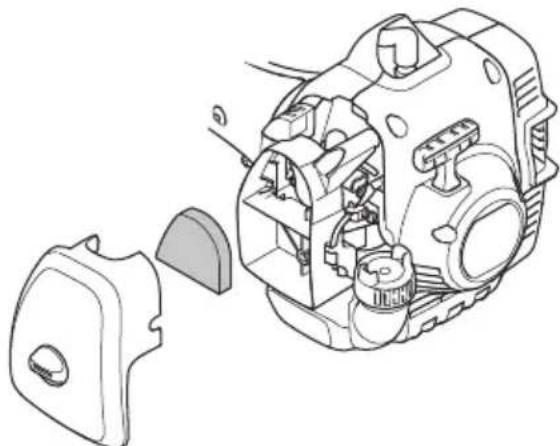

Filtro de ar 219
Esquema de manutenção 220
ESPECIFICAÇÕES TÉCNICAS
Especificações técnicas 221
Certificado CE de conformidade 222
seguinte:
- Leia as instruções para o uso com toda a atenção.
- Controle a montagem e o ajuste do equipamento de corte.
ATENÇÃO! A exposição prolongada a ruídos pode provocar danos auditivos permanentes. Por isso, use sempre protetores acústicos aprovados.
ATENÇÃO! Sob nenhuma circunstância é permitido modificar a configuração original da máquina sem a autorização expressa do fabricante. Devem usar-se sempre acessórios originais. Modificações e/ou acessórios não autorizados podem acarretar sérias lesões ou perigo de vida para o utilizador ou outras pessoas.
ATENÇÃO! Um roçador de erva, de arbustos ou recortadora de relva, se utilizado ou ajustado incorretamente, pode transformar-se num instrumento perigoso, causando sérios ferimentos ou até a morte do utente ou outras pessoas. É de extrema importância que você leia e compreenda o conteúdo destas instruções para o uso.

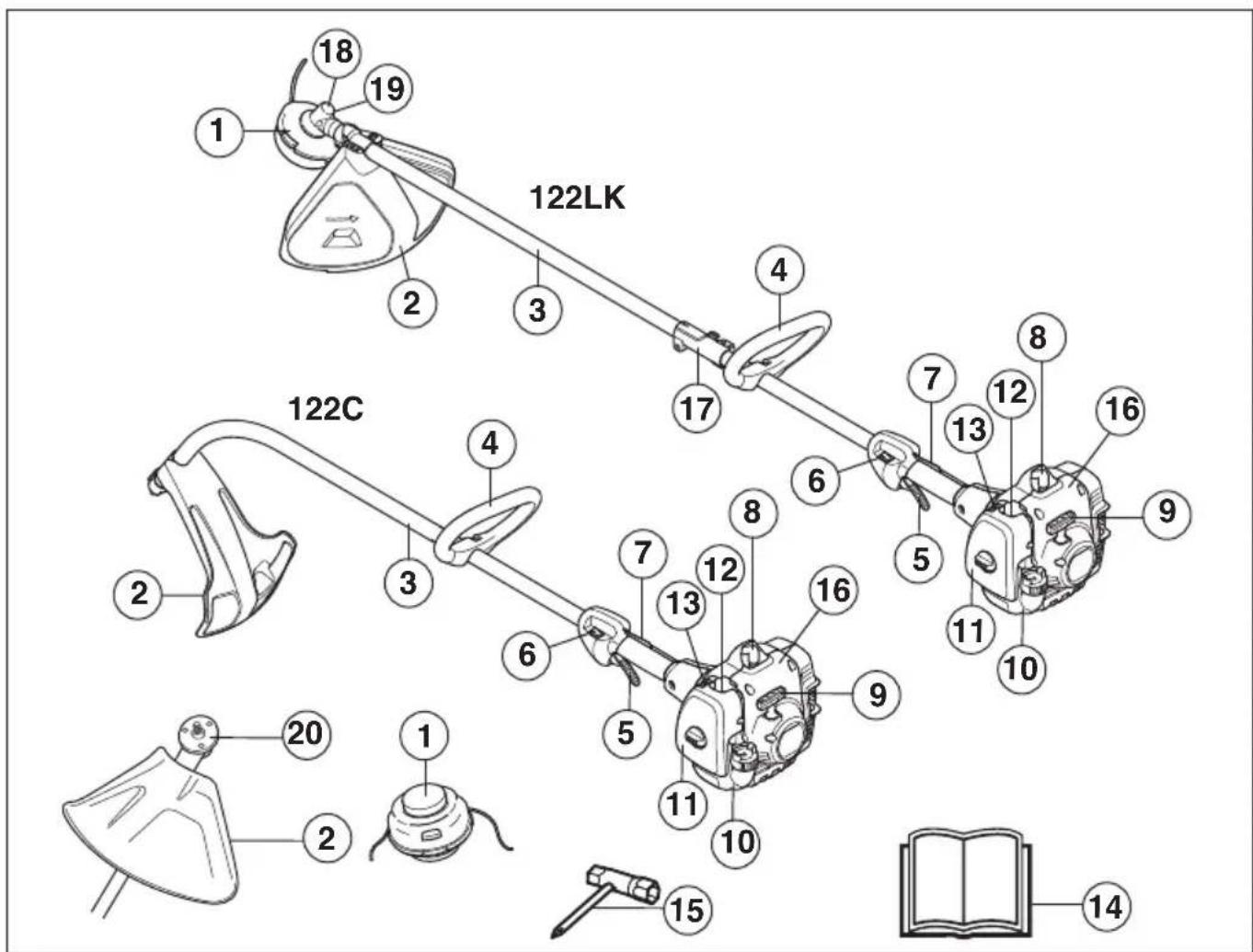

As peças da recortadora
1 Cabeçote de recorte 2 Proteção do equipamento de corte 3 Tubo 4 Punho fechado 5 Acelerador 6 Contacto de paragem 7 Bloqueio do acelerador 8 Vela de ignição e proteção da vela 9 Pega do arranque 10 Depósito de combustível
11 Cobertura do filtro de ar 12 Bomba de combustível 13 Arranque a frio 14 Instruções para o uso 15 Chave universal 16 Dispositivo de arranque 17 Acoplamento do tubo 18 Engrenagem angular 19 Enchimento de massa lubrificante, engrenagem angular 20 Acionador (122LK)
INSTRUÇÕES GERAIS DE SEGURANÇA
Importante
IMPORTANTE!
A máquina é construída somente para recortar relva.
Os únicos acessórios em que pode usar o motor como propulsor são os equipamentos de corte recomendados no capítulo Especificações técnicas.
A utilização pode estar sujeita a regulamentos nacionais ou locais. Respeite os regulamentos estabelecidos.
Nunca use a máquina se estiver cansado, se bebeu álcool ou se toma remédios que possam influir na sua visão, discernimento ou controlo sobre o corpo.
Use equipamento de proteção pessoal. Ver as instruções na secção "Equipamento de proteção pessoal".
Nunca use uma máquina que foi modificada a ponto de não mais corresponder à construção original.
Nunca use uma máquina defeituosa. Efetue as verificações de segurança e cumpra as instruções de manutenção e assistência técnica contidas neste manual. Alguns serviços de manutenção e de assistência técnica deverão ser executados por especialistas qualificados. Consulte as instruções na secção Manutenção.
Todas as coberturas, proteções e punhos têm que estar montados antes de se pôr a máquina a funcionar. Verifique se a cobertura e o cabo da vela de ignição estão em bom estado para reduzir o risco de choque elétrico.
O operador da máquina deve verificar se não se encontra qualquer pessoa ou animal num raio de 15 metros quando trabalha. Sempre que trabalhem vários operadores em simultâneo no mesmo local, a distância de segurança deve ser, no mínimo, de 15 metros.
Antes de utilizar, faça uma inspeção geral à máquina. Consulte o esquema de manutenção.
ATENÇÃO! Esta máquina produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para reduzir o risco de lesões graves ou mortais, recomendamos que portadores de dispositivos implantados consultem o seu médico e o fabricante do implante antes de utilizar a máquina.
ATENÇÃO! A utilização do motor em ambiente fechado ou mal ventilado pode causar a morte por asfixia ou envenenamento por gás carbónico.
ATENÇÃO! Não permita nunca que uma criança use a máquina ou se encontre na proximidade da mesma. Devido à máquina estar equipada com contacto de paragem elástico e poder ser posta a funcionar a baixa velocidade e pouca força desde o punho de arranque, pode, em determinadas circunstâncias, ter força suficiente para dar o arranque à máquina. Isso pode implicar perigo de lesões graves. Por isso, retire sempre a proteção da vela quando a máquina não estiver sob vigilância.
Equipamento de proteção pessoal
IMPORTANTE!
Um aparador de relva, se indevida ou incorretamente utilizado, pode transformar-se num instrumento perigoso e causar ferimentos graves ou mortais no operador ou em terceiros. É extremamente importante que leia e compreenda o conteúdo deste manual do utilizador.
Em quaisquer circunstâncias de utilização da máquina deve ser utilizado equipamento de proteção pessoal aprovado. O equipamento de proteção pessoal não elimina o risco de lesão mas reduz os seus efeitos em caso de acidente. Consulte o seu concessionário na escolha do equipamento.
ATENÇÃO! Esteja sempre atento a sinais de alarme ou gritos de voz quando usar protetores acústicos. Retire os protetores acústicos logo que o motor tenha parado.
CAPACETE
Capacete de proteção no caso de haver risco de objetos em queda.
PROTETORES ACÚSTICOS
Devem-se usar protetores acústicos com suficiente insonorização.
PROTEÇÃO OCULAR
Deve sempre usar-se proteção ocular aprovada. Mesmo que se use viseira, devem usar-se óculos de proteção
INSTRUÇÕES GERAIS DE SEGURANÇA
aprovados. Consideram-se óculos de proteção aprovados, os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE.
LUVAS
Deve-se usar luvas quando necessário, p. ex., na montagem do equipamento de corte.
BOTAS
Use botas estáveis e antideslizantes.
VESTUÁRIO
Use roupas de material resistente e evite vestimentas demasiado largas que se possam prender facilmente em galhos e arbustos. Use sempre calças compridas grossas. Não use joias, shorts ou outras calças curtas e não ande de sandálias ou descalço. O cabo não deve passar abaixo dos ombros.
PRIMEIROS SOCORROS
Os primeiros socorros devem sempre estar à mão.
Equipamento de segurança da máquina
Nesta secção esclarecem-se quais são as peças de segurança da máquina, que função desempenham e ainda como efetuar o controlo e a manutenção para se certificar da sua operacionalidade. Ver capítulo Como se chama?, para localizar onde estas peças se encontram na sua máquina.
A duração da máquina pode ser afetada e o perigo de acidentes pode aumentar se a manutenção da máquina não for correta e se as revisões e reparações não forem executadas de forma profissional. Se necessitar de mais esclarecimentos, entre em contacto com uma oficina autorizada.
IMPORTANTE!
Toda a assistência e reparação da máquina requer formação especializada, especialmente no que se refere ao equipamento de segurança. Se a máquina não satisfizer algum dos controlos abaixo mencionados, procure a sua oficina autorizada. A compra de qualquer um dos outros produtos garante-lhe a obtenção de reparação e assistência profissional. Se o local da compra da máquina não for um dos concessionários com assistência técnica especializada, consulte a oficina autorizada mais próxima.
ATENÇÃO! Nunca use uma máquina com equipamento de segurança com defeito. O equipamento de segurança da máquina deverá ser controlado e a sua manutenção feita conforme se descreve nesta secção. Se a máquina não satisfizer algum desses controlos, deverá ser enviada a uma oficina autorizada para reparação.
ATENÇÃO! A exposição excessiva a vibrações pode levar a lesões arteriais ou nervosas em pessoas que tenham distúrbios do aparelho circulatório. Procure um médico se constatar sintomas corporais que se possam relacionar com exposição excessiva a vibrações. Exemplos desses sintomas são entorpecimento, ausência de tato, comichões, "pontadas", dor, ausência ou redução da força normal, mudanças na cor da pele ou na sua superfície. Esses sintomas surgem normalmente nos dedos, mãos ou pulsos. O risco dessas lesões pode aumentar a baixas temperaturas.
Bloqueio do acelerador
O bloqueio do acelerador é construído para impedir a ativação involuntária do acelerador. Quando se comprime o bloqueio (A) no punho (ou seja, quando se agarra no punho), liberta-se o acelerador (B). Quando se solta o punho, tanto o acelerador como o bloqueio retornam às suas posições originais. Isso ocorre por meio de dois sistemas de molas de retorno, independentes entre si. Essa posição significa que o acelerador automaticamente é levado para a marcha em vazio.
INSTRUÇÕES GERAIS DE SEGURANÇA
Verifique se o acelerador está fixo na posição de marcha em vazio quando o bloqueio do acelerador estiver na sua posição original.
Comprima o bloqueio do acelerador e verifique se este retorna à sua posição original quando libertado.
Verifique se o acelerador e o bloqueio do acelerador funcionam com facilidade e se os dois sistemas de mola de retorno funcionam.
Veja instruções na secção Arranque. Arranque com a máquina, e acelere a fundo. Solte o acelerador e verifique se o equipamento de corte para e permanece imóvel. Se o equipamento de corte girar com o acelerador na marcha em vazio, controle o ajuste da marcha em vazio do carburador. Ver instruções no capítulo Manutenção.
O contacto de paragem é usado para desligar o motor.
Arranque o motor e verifique se este se desliga quando o contacto de paragem é levado à posição de paragem.
Proteção do equipamento de corte
Esta proteção destina-se a fazer com que objectos soltos sejam lançados contra o utente. A proteção evita também que o utente entre em contacto com o equipamento de corte.
Verifique se a proteção está em bom estado e sem rachaduras. Troque a proteção se esta foi sujeita a golpes ou se tem rachaduras.
Use sempre a proteção recomendada para o equipamento de corte específico. Veja o capítulo Especificações técnicas.
ATENÇÃO! Não pode ser realizado, a que título for, equipamento de corte sem que esteja montada uma proteção aprovada. Veja no capítulo Especificações técnicas. Caso esteja montada uma proteção errada ou defeituosa, isto pode causar sérios danos pessoais.
INSTRUÇÕES GERAIS DE SEGURANÇA

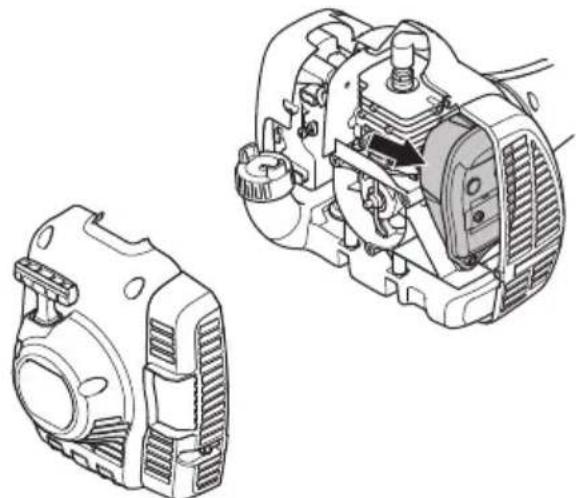

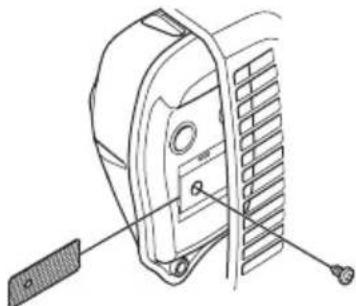

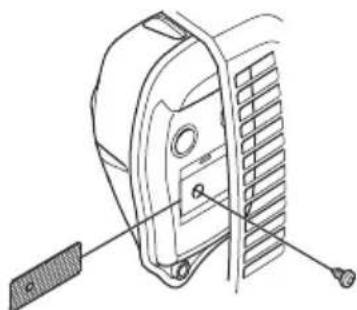

Silenciador
ATENÇÃO! Nunca utilizar a máquina no interior ou em espaços sem ventilação. Os gases do escape contêm monóxido de carbono, um gás inodoro, venenoso e fatal.
O silenciador é construído para propiciar o mais baixo nível de ruído possível bem como desviar os gases de escape do utilizador. Os silenciadores equipados com catalisador também se destinam a reduzir matérias prejudiciais dos gases de escape.
Em países com clima quente e seco, o risco de incêndio é considerável. Por esta razão, equipamos certos silenciadores com uma rede retentora de faíscas. Verifique se a sua máquina possui rede retentora.
Para silenciadores é muito importante que as instruções de controlo, manutenção e assistência sejam cumpridas.
Nunca use uma máquina com silenciador defeituoso.
Se a sua máquina estiver equipada com um abafador de chamas, este deverá ser submetido a uma limpeza
periódica. A rede obstruída leva a um aquecimento que pode acarretar sérios danos para o motor.
ATENÇÃO! O silenciador com catalisador aquece muito, tanto durante a utilização como depois da paragem. Isto também se verifica na marcha em vazio. O contacto com o mesmo poderá causar queimaduras na pele. Cuidado com os riscos de incêndio!
ATENÇÃO! O interior do silenciador contém produtos químicos potencialmente cancerígenos. Evite o contacto direto com esses produtos se tiver um silenciador danificado.
ATENÇÃO! Tenha em mente o seguinte:
Os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Portanto, nunca arranque com a máquina em interiores ou nas proximidades de material inflamável!
Equipamento de corte
Esta secção mostra como você, através de uma correta manutenção e uso do equipamento de corte correto, poderá:
Use somente o equipamento de corte junto com a proteção recomendada! Veja o capítulo Especificações técnicas.
Veja nas instruções do equipamento de corte como carregar corretamente a corda e como escolher o diâmetro de corda adequado.
ATENÇÃO! Pare sempre o motor antes de trabalhar no equipamento de corte. Este continua a girar mesmo depois de se soltar o acelerador. Verifique se o equipamento de corte parou completamente e retire o cabo da vela de ignição antes de qualquer trabalho nesse equipamento.
ATENÇÃO! Um equipamento de corte incorreto pode aumentar o risco de acidentes.
INSTRUÇÕES GERAIS DE SEGURANÇA
Cabeçote de recorte
IMPORTANTE!
Certifique-se sempre de que a corda de corte será enrolada firme e uniformemente no tambor, para evitar a ocorrência de vibrações prejudiciais à saúde.
- Use somente os cabeçotes e cordas de corte recomendados. Eles foram testados pelo fabricante para se adequarem a um determinado tamanho de motor. Isto é de especial importância quando se usa um cabeçote de recorte totalmente automático. Use somente o equipamento de corte recomendado. Ver Especificações.
- De modo geral, uma boa máquina requer cabeçotes de recorte muito específicos e vice-versa. Isto se deve ao fato de que, ao cortar com a corda, o motor tem de fazer a corda girar radialmente a partir do cabeçote de recorte e ainda vencer a resistência da relva a cortar.
- O comprimento da corda também é importante. Uma corda mais comprida requer maior potência do motor do que uma corda curta de igual diâmetro.
- Certifique-se de que a faca que se encontra na proteção de recorte esteja intacta. Ela é usada para cortar a corda no comprimento certo.
- Para obter maior vida útil para a corda, esta pode ser posta de molho na água por uns dois dias. A corda torna-se então mais rija e dura mais.
MONTAGEM

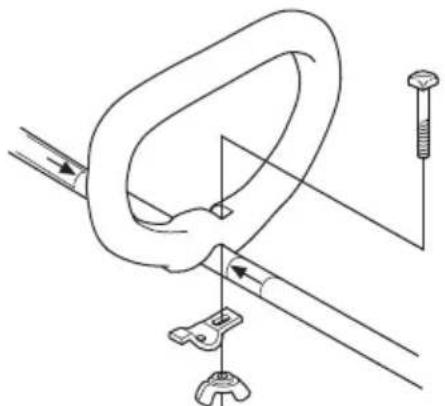

Montagem do punho fechado
- Enfie o punho fechado sobre o tubo. Tenha cuidado para que o punho fechado fique entre as setas de marca do tubo.
- Instalar o parafuso, a placa de pressão e a porca de orelhas como se mostra na figura. Apertar a porca de orelhas.

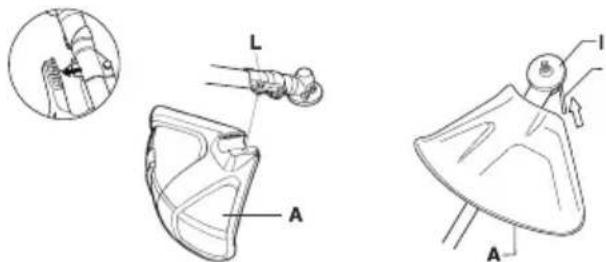

Montagem da proteção de recorte e do cabeçote de recorte
(122LK)
- Colocar a proteção de recorte (A) para trava com a proteção de recorte. A proteção de recorte/proteção combinada é engatada no tubo e fixada com um parafuso (L).
Monte o acessório (B) na ponta do eixo de saída. - Gire o eixo da lâmina até que um dos orifícios do acessório coincida com o orifício correspondente na caixa de engrenagens. - Introduza o pino de freio (C) no orifício para fixar o eixo.
- Atarraxe o cabeçote de recorte (H) no sentido contrário ao da rotação.
- A desmontagem é feita pela ordem inversa.

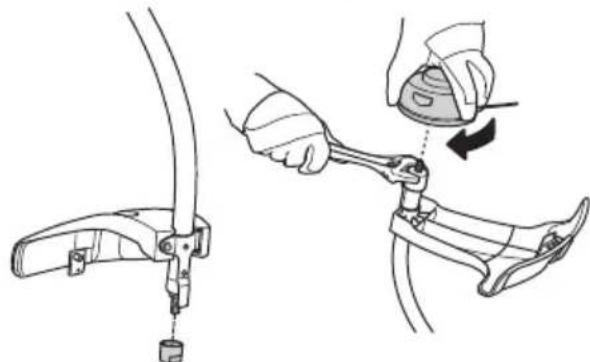

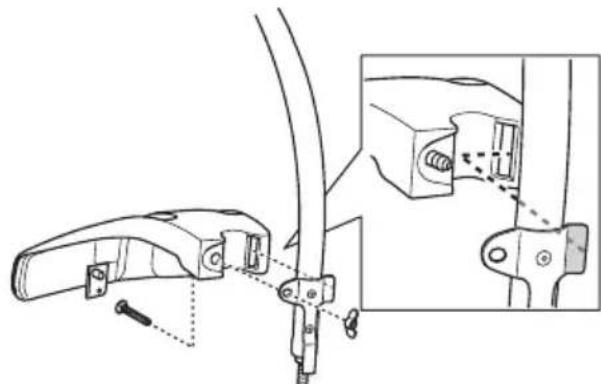

Montagem da proteção de recorte e do cabeçote de recorte
(122C)
- Instale a proteção como mostra a figura. Aperte bem.
- Monte a proteção contra poeira no eixo. A porca deve estar totalmente coberta pela proteção.
- Segure a proteção contra poeira com uma chave inglesa para evitar que o eixo gire.
- Aparafuse o cabeçote de recorte no eixo.
MONTAGEM
Montagem e desmontagem do tubo divisível (122LK)
Montagem:
- Afrouxe o acoplamento rodando a maçaneta para a esquerda.
- Alinhe a saliência (A) do implemento com a seta existente no acoplamento (B).
- Empurre o implemento para dentro do acoplamento até encaixar no lugar.
Antes de usar a unidade, apertar bem a maçaneta.
Desmontagem:
- Afrouxe o acoplamento rodando a maçaneta (pelo menos 3 voltas).
- Carregue e mantenha o botão (C). Enquanto mantém firmemente a extremidade do motor, puxe o implemento para fora do acoplamento, em linha reta.
Segurança no manejo de combustível

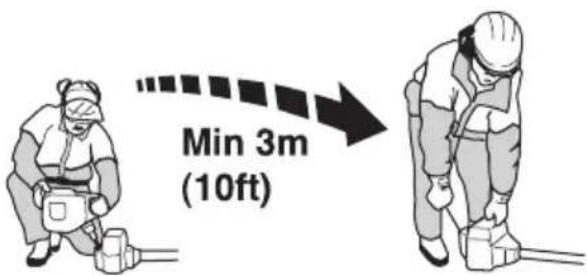

Nunca arranque com a máquina:
1. Se derramou combustível sobre a máquina. Remova todo o líquido derramado e deixe que os restos de gasolina se evaporem. 2. Se derramou combustível sobre si próprio ou na sua roupa, troque de roupa. Lave as partes do corpo que estiveram em contacto com o combustível. Lave com água e sabonete. 3. Se a máquina tiver fuga de combustível. Controle regularmente se há fugas na tampa do depósito e nos tubos de combustível. Em caso de fuga, contacte a sua oficina autorizada.
Transporte e armazenagem
- Guarde e transporte a máquina e o combustível de modo tal que não haja risco de possíveis fugas e vapores entrarem em contacto com fontes de faíscas ou chama aberta, tais como máquinas e motores elétricos, contactos/interruptores elétricos ou mesmo caldeiras.
- Ao armazenar e transportar combustível, utilize recipiente especialmente destinado e aprovado para esse fim.
- Em armazenagem por tempo prolongado, o depósito de combustível da máquina deve ser esvaziado. Consulte o posto de abastecimento mais próximo sobre como proceder com o combustível excedente. Drene o depósito para os recipientes adequados e numa área com boa ventilação.
- Certifique-se de que a máquina está completamente limpa e submetida a uma revisão completa antes de ser armazenada por tempo prolongado.
- A proteção para transporte do equipamento de corte deve sempre estar montada, durante o transporte ou armazenagem da máquina.
- Trave a máquina, durante o transporte.
- Para impedir o arranque acidental do motor, a proteção da vela deve sempre ser retirada quando a máquina for armazenada por tempo prolongado, quando a máquina não estiver sob vigilância e durante todos os serviços de manutenção.
- Deixar a máquina arrefecer antes de a guardar no respectivo armazém.
ATENÇÃO! Tenha cuidado ao manusear combustível. Pense nos riscos de incêndio, explosão e inalação.
Combustível
NOTA! A máquina está equipada com um motor de dois tempos e deve sempre funcionar com uma mistura de gasolina e óleo para motores de dois tempos. Para assegurar a mistura correta é importante medir
cuidadosamente a quantidade de óleo a ser misturada. No caso de grandes quantidades de combustível a misturar, até pequenos erros na quantidade de óleo influem fortemente na proporção da mistura.
ATENÇÃO! O combustível e os vapores do combustível são muito inflamáveis e podem causar graves lesões em caso de inalação ou contato com a pele. Seja portanto cuidadoso ao manusear combustível e providencie de modo a haver boa ventilação durante o manuseamento de combustível.
Gasolina
NOTA! Use sempre mistura de óleo com gasolina de qualidade com um mínimo de 90 octanas (RON). Se a máquina estiver equipada com catalisador (ver capítulo Especificações técnicas), deverá usar sempre gasolina sem chumbo misturada com óleo. A gasolina com chumbo destrói o catalisador.
Pode ser realizada mistura de combustível com etanol, E10 (teor máximo de etanol na mistura 10%). A utilização de misturas de combustível com etanol superiores a E10 fará com que o motor funcione com uma mistura de ar-combustível inadequada, podendo ficar danificado.
- O índice de octano mínimo recomendado é 90 (RON). No caso do motor funcionar com gasolina com um índice de octano inferior a 90, o motor pode começar a "grilar". Isso pode causar um aumento de temperatura no motor que pode causar graves avarias no mesmo.
- Ao trabalhar continuamente em rotação alta, recomenda-se um índice de octano mais elevado.
Combustível alquilado Husqvarna
A Husqvarna recomenda a utilização de combustível alquilado Husqvarna para obter um melhor desempenho. O combustível contém substâncias menos nocivas em comparação com o combustível normal, o que reduz os gases de escape nocivos. Durante a combustão, o combustível produz algumas quantidades de resíduos, o que mantém as peças do motor mais limpas e otimiza a vida útil do motor. O combustível alquilado Husqvarna não está disponível em todos os mercados.
Óleo de dois tempos
- Para obter o melhor resultado e rendimento, use óleo para motores a dois tempos HUSQVARNA, produzido especialmente para os motores a dois tempos arrefecidos a ar.
- Não use nunca óleo para motores fora de borda a dois tempos e arrefecidos a água, quando chamado 'óleo para foras de borda' (designado TCW).
- Nunca use óleo para motores a quatro tempos.
- Um óleo de baixa qualidade ou uma mistura de óleo/combustível demasiado rica pode afetar o funcionamento do catalisador e reduzir-lhe a vida útil.
- Proporção de mistura
1:50 (2%) com óleo para motores a dois tempos HUSQVARNA.
| Gasolina, litres | Óleo de dois tempos, litres |
| 2% (1:50) |
| 5 0,10 | |
| 10 0,20 | |
| 15 0,30 | |
| 20 0,40 | |
Mistura
- Misture sempre gasolina e óleo num recipiente limpo e aprovado para gasolina.
- Comece sempre por juntar metade da gasolina a ser misturada. Junte depois todo o óleo. Agite bem a mistura. Por fim, junte o restante da gasolina.
- Agite a mistura cuidadosamente antes de a despejar no depósito de combustível da máquina.
- Não misture combustível às do necessário para se consumir durante um mês, no máximo.
- Se a máquina não for usada por um longo período, esvazie o depósito de combustível e limpe-o.
ATENÇÃO! O silenciador com catalisador fica extremamente quente durante a utilização e após a paragem. Isto aplica-se inclusivamente ao funcionamento em marcha em vazio. Tome cuidado com os riscos de incêndio, especialmente ao manejar materiais e/ou gases inflamáveis.
Abastecimento
ATENÇÃO! As medidas de precaução abaixo diminuem os riscos de incêndio:
Misture e verta o combustível no exterior, onde não existam faíscas ou chamas.
Não fume nem ponha nenhum objeto quente nas proximidades do combustível.
Nunca abasteça com o motor em funcionamento.
Pare o motor e deixe arrefecer alguns instantes antes de abastecer. Reabasteça num local bem ventilado. Nunca abasteça a máquina dentro de casa.
Abra a tampa do depósito devagar, ao abastecer, para dar saída lenta aos gases se houver um excesso de pressão.
Aperte bem a tampa do depósito antes de abastecer.
Afaste sempre a máquina do local e da fonte de abastecimento, antes de arrancar.
- Use reservatórios de combustível com proteção contra enchimento excessivo.
- Se derramou combustível sobre a máquina, remova todo o líquido derramado e deixe que os restos de gasolina se evaporem.
- Seque bem à volta da tampa do depósito. Sujidades no depósito causam problemas de funcionamento.
- Certifique-se de que o combustível está bem misturado, agitando o recipiente antes de encher o depósito.
Controlo antes de arrancar
- Verifique o cabeçote de recorte e a proteção de recorte quanto a danos e rachaduras. Substitua o cabeçote de recorte ou a proteção de recorte se tiverem sido sujeitos a golpes ou apresentarem rachaduras.
- Nunca use a máquina sem proteção ou com proteção danificada.
- Todas as coberturas devem estar devidamente montadas e intactas antes do arranque da máquina.
Arranque e paragem
ATENÇÃO! A cobertura da embraiagem, completa com o tubo, tem que estar montada antes de arrancar, para que não possa soltar-se e causar lesões pessoais.
Afaste sempre a máquina do local e da fonte de abastecimento, antes de arrancar. Coloque a máquina numa base sólida. Assegure-se de que o equipamento de corte não possa tocar em nenhum objeto.
Não permita a presença de pessoas estranhas na área de trabalho, sob risco de danos pessoais sérios. A distância de segurança é de 15 metros.
Arranque
Bomba de combustível: Premir a bolha de borracha da bomba de combustível repetidas vezes, até que o combustível comece a encher a bolha. Não é necessário encher a bolha completamente.
Estrangulador: Ponha o comando na posição de estrangular.
ATENÇÃO! Quando o motor é posto em marcha com o estrangulador na posição de estrangulamento, o equipamento de corte começa imediatamente a girar.
Pressione o corpo da máquina contra o solo com a mão esquerda (NOTA! Não o fazer com o pé!). Agarre a pega do arranque com a mão direita e puxe a corda lentamente até sentir resistência (o mecanismo de arranque começa a atuar) e em seguida puxe com movimentos rápidos e fortes. Nunca enrole a corda de arranque na mão.
Restabeleça imediatamente o arranque a frio quando houver explosão no motor e faça repetidas tentativas até o motor arrancar. Quando arrancar, acelere rapidamente ao máximo e a mistura de arranque desligar-se-á automaticamente.
NOTA! Não puxe inteiramente a corda de arranque nem solte a pega do arranque se estiver em posição totalmente distendida. Esta prática pode danificar a máquina.
Paragem
O motor para ao desligar a ignição.
NOTA! O contacto de paragem retorna automaticamente à posição de arranque. Por isso, para impedir o arranque acidental da máquina, deve-se sempre remover a proteção da vela de ignição durante todos os trabalhos de montagem, inspeção e/ou manutenção.
TÉCNICA DE TRABALHO
Instruções gerais de trabalho
IMPORTANTE!
Esta seção aborda regras básicas de segurança para o trabalho com a recortadora.
Se você se sentir inseguro sobre o modo de prosseguir com o trabalho, consulte um especialista. Dirija-se ao seu revendedor ou à sua oficina autorizada.
Evite toda a forma de uso para a qual se sinta insuficientemente qualificado.
Antes de usar, você deverá entender a diferença entre desmatamento florestal, roçadura de relva e recorte de relva.
Regras básicas de segurança
1 Observe a vizinhança: - Para assegurar-se de que pessoas, animais ou outros fatores não possam interferir no seu controle sobre a máquina. - Para evitar que pessoas, animais ou outros possam entrar em contato com o equipamento de corte ou objetos soltos que possam ser arremessados à distância pelo equipamento de corte. - NOTA! Nunca use uma máquina sem que possa pedir ajuda em caso de acidente. 2 Inspecione a área de trabalho. Remova objetos soltos tais como pedras, pedaços de vidro, pregos, arame, cordas, etc., que possam ser arremessados ou enredar-se no equipamento de corte. 3 Evite o uso em condições meteorológicas desfavoráveis. Por exemplo, em denso nevoeiro, chuva e vento fortes, frio intenso, etc. Trabalhar com mau tempo é cansativo e pode ocasionar situações perigosas, por exemplo, solo escorregadio. 4 Certifique-se de que pode andar e estar de pé com segurança. Tenha cuidado com eventuais obstáculos em caso de um deslocamento inesperado (raízes, pedras, galhos, buracos, valas, etc.). Use de extrema precaução ao trabalhar em terreno inclinado.
5 Mantenha bom equilíbrio e apoio para os pés. Não se debruce. Mantenha o equilíbrio e os pés sempre bem assentes. 6 Segure sempre a máquina com as duas mãos. Mantenha a máquina no lado direito do corpo.
7 Tenha o equipamento de corte abaixo do nível da cintura. 8 Mantenha todas as partes do seu corpo afastadas do equipamento de corte em rotação. Mantenha todas as partes do seu corpo afastadas de superfícies quentes. 9 Desligue o motor antes de se deslocar. 10 Nunca pouse a máquina com o motor em funcionamento sem que a tenha bem vigiada.
ATENÇÃO! Nem o utilizador da máquina nem qualquer outra pessoa deverão tentar afastar o material cortado quando o motor ou o equipamento de corte estiverem a rodar, já que isso pode provocar graves ferimentos.
Faça parar o motor e o equipamento de corte antes de remover o material enrolado à volta do eixo da lâmina, caso contrário incorre-se no risco de ferimentos graves. A engrenagem angular pode estar quente durante e algum tempo após o uso. Risco de queimaduras em caso de contato direto.
ATENÇÃO! Cuidado com material arremessado. Use sempre proteção aprovada para os olhos. Nunca se incline sobre a proteção do equipamento de corte. Pedras, lixo, etc., podem ser projetados contra os olhos e causar cegueira ou ferimentos graves.
Mantenha estranhos ao trabalho afastados. Crianças, animais, espectadores e ajudantes devem ficar fora da zona de segurança de 15 metros. Pare a máquina imediatamente se alguém se aproximar. Nunca balance a máquina em sua volta sem verificar se alguém se encontra atrás de si ou na zona de segurança.
Deixe o motor baixar para a marcha em vazio antes de cada momento de trabalho. Aceleração total por muito tempo, sem carga para o motor, pode causar sérios danos ao motor.
ATENÇÃO! Por vezes prendem-se ramos ou galhos e erva entre a proteção e o equipamento de corte. Pare sempre o motor para efetuar a limpeza.
Recorte
- Mantenha o cabeçote de recorte um pouco acima do solo e incline-o angularmente. É a extremidade da corda que executa o trabalho. Deixe a corda trabalhar no seu padrão. Nunca pressione a corda contra materiais a serem removidos.
- A corda remove facilmente relva e ervas daninhas junto a paredes, vedações, árvores e canteiros, mas também pode danificar cascas de árvores e arbustos sensíveis, bem como as estacas das vedações.
- Diminua o risco de danos à vegetação, encurtando para 10-12 cm a corda e reduzindo a rotação do motor.
Raspagem
- A técnica de raspagem remove toda a vegetação indesejável. Mantenha o cabeçote de recorte um pouco acima do solo e incline-o. Deixe a extremidade da corda tocar o solo à volta das árvores, estacas,
estátuas, etc. NOTA! Esta técnica aumenta o desgaste das cordas.
- A corda desgasta-se mais rapidamente e tem de ser alimentada mais frequentemente em trabalhos contra pedras, tijolos, betão, vedações de metal, etc., do que em contacto com árvores e vedações de madeira.
- Ao recortar e raspar use aceleração (80%) menor que a total para que a corda dure mais e o cabeçote de recorte sofra menos desgaste.
Corte
- A recortadora é ideal para cortar relva em lugares de difícil acesso para o cortador de relva comum. Mantenha a corda paralela ao solo ao cortar. Evite pressionar o cabeçote de recorte contra o solo, já que isto poderá danificar o relvado e a alfaia.
- Evite que o cabeçote de recorte tenha contato permanente com o solo durante um corte normal. Tal procedimento pode causar danos e desgaste no cabeçote de recorte.
Varredura
- A ação de sopro da corda a girar pode ser utilizada para uma rápida e simples limpeza. Mantenha a corda paralela e acima da superfície a varrer e movimente a alfaia para a frente e para trás.
- Ao cortar e varrer, use aceleração total para um bom resultado.
IMPORTANTE! Para evitar o desequilíbrio e as vibrações nos manípulos, é necessário limpar a cobertura do cabeçote de recorte sempre que a corda voltar a ser introduzida. Além disso, verifique se as outras peças do cabeçote necessitam de ser limpas.
MANUTENÇÃO
Carburador
Ajustamento da rotação em vazio
Antes de executar quaisquer ajustamentos, verifique se o filtro de ar está limpo e se a tampa do filtro de ar está bem fechada.
Ajuste a rotação na marcha em vazio com o parafuso da marcha em vazio T, caso seja necessário. Rode primeiro o parafuso T no sentido horário até que o equipamento de corte comece a rodar. Rode então o parafuso no sentido anti-horário até que o equipamento de corte pare.
Quando o motor funcionar regularmente em todas as posições, terá sido atingida a marcha em vazio à rotação correta. Deve haver uma boa margem até a rotação em que o equipamento de corte começa a rodar.
Rotação em vazio: Ver o capítulo Especificações técnicas.
ATENÇÃO! Se não for possível ajustar a rotação na marcha em vazio, de modo a que o equipamento de corte pare, entre em contato com o seu revendedor ou oficina autorizada. Não utilize a máquina até esta estar corretamente regulada ou devidamente reparada.
Silenciador
NOTA! Alguns silenciadores são munidos de catalisador. Veja em Especificações técnicas se a sua máquina está equipada com catalisador.
O silenciador é configurado para abafar o nível de ruído e para conduzir os gases de escape para longe do utilizador. Os gases de escape são quentes e podem
conter faíscas que podem causar incêndios, se os gases forem dirigidos contra um material seco e inflamável.
Alguns silenciadores estão equipados com uma rede abafa-chamas. Se a sua máquina está equipada com um desses silenciadores, a rede deve ser limpa uma vez por semana. Use de preferência uma escova de aço. Em silenciadores sem catalisador, a rede deve ser limpa e eventualmente substituída uma vez por semana. Em silenciadores com catalisador, a rede deve ser controlada e eventualmente limpa uma vez por mês. Se a rede estiver danificada, deve ser substituída. Uma rede que se apresenta obstruída com frequência, pode ser indício de que o funcionamento do catalisador está reduzido. Entre em contacto com o seu revendedor para verificação. Uma rede obstruída provoca sobreaquecimento da máquina, danificando o cilindro e o pistão.
NOTA! Nunca use a máquina com o silenciador em mau estado.
ATENÇÃO! O silenciador com catalisador aquece muito, tanto durante a utilização como após a paragem. Isto também se verifica na marcha em vazio. O contacto com o mesmo poderá causar queimaduras na pele. Cuidado com os riscos de incêndio!
Sistema de arrefecimento
Para obter uma temperatura de funcionamento tão baixa quanto possível, a máquina está equipada com um sistema de arrefecimento.
O sistema de arrefecimento é composto por:
1 Entrada de ar no dispositivo de arranque.
2 Aletas de arrefecimento no cilindro.
Limpe o sistema de arrefecimento com uma escova, uma vez por semana, ou com mais frequência, em condições de trabalho difíceis. O sistema de arrefecimento obstruído ou sujo conduz a um sobreaquecimento da máquina, danificando o cilindro e o pistão.
Vela de ignição
O funcionamento da vela de ignição é sensível a: - Carburador incorretamente regulado. - Uma mistura incorreta de óleo no combustível (óleo a mais ou de tipo errado). - Filtro de ar sujo.
Esses fatores causam a formação de crostas nos elétrodos da vela de ignição e podem ocasionar problemas no funcionamento e dificuldades em arrancar.
Se a potência da máquina for baixa, se for difícil de arrancar ou a marcha em vazio for inconstante: verifique sempre a vela de ignição, antes de tomar outras providências. Se a vela estiver suja, limpe-a e verifique se a folga entre os elétrodos é de 0,5 mm. A vela de ignição
deve ser trocada após um funcionamento de cerca de um mês ou mais cedo se necessário.
NOTA! Use sempre o tipo de vela de ignição recomendado! Uma vela de ignição incorreta pode danificar o pistão/cilindro. Verifique se a vela de ignição não produz interferências de rádio. Consulte o seu concessionário ou contacte a Husqvarna, caso necessite de informações adicionais.
Tubo divisível
A extremidade do eixo motriz, na parte inferior do tubo, deve ser lubrificada por dentro com massa lubrificante a cada 30 horas de trabalho. Nos modelos divisíveis, corre-se o risco de que as extremidades do eixo motriz (juntas estriadas) fiquem agarradas se não forem lubrificadas a intervalos regulares.
MANUTENÇÃO
Filtro de ar
O filtro de ar deve ser limpo regularmente, removendo-se poeira e sujidades de modo a evitar:
Distúrbios no carburador. - Problemas de arranque. - Diminuição de potência. - Desgaste inútil das peças do motor. - Consumo de combustível para do normal.
Limpe-o após 25 horas de funcionamento ou mais frequentemente em ambiente de muita poeira.
Desmonte a cobertura do filtro de ar e remova o filtro. Lave-o bem com água quente e sabão. O filtro deve estar seco ao montar novamente no lugar.
Um filtro de ar usado por longo tempo nunca pode ficar completamente limpo. Por isso o filtro deve, a intervalos regulares, ser trocado por um novo. Um filtro danificado deve sempre ser substituído.
Se a operação for realizada em ambientes com poeira, o filtro de ar deve ser oleado. Ver a secção Olear o filtro de ar.
Olear o filtro de ar
Utilize sempre óleo para filtros HUSQVARNA, art. n° 531 00 92-48. O óleo para filtros contém um solvente para facilitar a aplicação homogênea pelo filtro. Por essa razão, evite contacto com a pele.
Coloque o filtro num saco de plástico e deite óleo para filtros. Amasse o saco plástico para distribuir o óleo. Remova o filtro, comprimindo o saco, e deite fora o excesso de óleo antes de montar o filtro na máquina.
Nunca utilize óleo de motor comum. Este passa rapidamente pelo filtro e acumula-se no fundo.
Engrenagem angular
A engrenagem angular é lubrificada de fábrica com a quantidade de massa necessária. Antes de a máquina entrar em funcionamento, deve ser verificado se a engrenagem está cheia de massa a 3/4. Utilize a massa especial HUSQVARNA.
A massa lubrificante da caixa de engrenagens normalmente não necessita de ser substituída, a não ser no caso de eventuais reparações.
Esquema de manutenção
Abaixo segue uma lista dos cuidados a ter com a máquina. A maior parte dos pontos foram já descritos na secção Manutenção. O utilizador só pode efetuar trabalhos de manutenção e assistência do tipo descrito nestas instruções. Intervenções maiores devem ser efetuadas por uma oficina autorizada.
| Manutenção | Controle diário | Controle semanal | Controle mensal |
| Limpe a boaquina externamente. X | | | |
| Verifique se o bloqueio do acelerador e se o acelerador funcional com segurarva. | X | | |
| Verifique se o contacto de paragemunga. X | | | |
| Verifique se o equipamento de corte não gira na marcha em vazio. | X | | |
| Limpe o filtró de ar. Troque se necessário. X | | | |
| Verifique se a proteção está em bom estado e sem rachaduras. Troque a proteção se está foi sujeita a golpes ou se tem rachaduras. | X | | |
| Verifique se o cabeçote de recorte está intacto e não apareça rachaduras. Substitua o cabeçote de recorte se necessário. | X | | |
| Verifique se os parafusos e porcas está apertados. X | | | |
| Verifique se não há fuga de combustível do motor, depessoo ou tubagem de combustível. | X | | |
| Verifique o dispositivo de arranque e a sua corda. X | | | |
| Limpe a vela de igniação exteriormente. Desmonte e contra a distência entre os electrados. Ajuste a distência para 0,5 mm ou substitua a vela de ignião. | | X | |
| Limpe o sistema de arrefecimento da boaquina. X | | | |
| Limpe ou substitua a rede retentora de faíças do silenciador (só se aplica a silenciadores sem catalisador) | | X | |
| Limpe o carburador exteriormente e o espaço à volta deste. X | | | |
| Verifique se a engrenagem angular está cheia de massa lubricamente a 3/4. Ateste com massa especial se necessário. | | X | |
| Verifique se o filtró de combustível não está sujo e se o tubo de combustível não está gretado nem tem outros defeitos. Se necessário substituir. | | | X |
| Verifique todos os cabos e conexões. X | | | |
| Verifique a embraiagem, as molas da embraiagem e o tambor de acoplamento com vista a desgaste. Se necessário, substituir as peças numa oficial autorizada. | | | X |
| Substitua a vela de ignião. X | | | |
NOTA!
Consulte o seu concessionário ou contacte a Husqvarna, caso necessite de informações adicionais.
ESPECIFICAÇÕES TÉCNICAS
Especificações técnicas
| 122C 122LK |
| Motor | | |
| Cilindrada, cm3 | 21,7 | 21,7 |
| Diámetro do cilindro, mm 32,0 32,0 | | |
| Curso do pistão, mm 27 27 | | |
| Rotação em vazio, r/min. 2900 2900 | | |
| Rotação Tmaxa recomendada, r/min. 7200 9100 | | |
| Rotação no eixo de saía, rpm 7200 6232 | | |
| Potência max. do motor, de acordo com a ISO 8893, kW/ r/min | 0,6/7800 | 0,6/7800 |
| Silenciador com catalisador Sim Sim | | |
| Sistema de ignião regulado pela velocidade de rotação | Não Não |
| Sistema de ignião | | |
| Vela de ignião BRISK HQT-4 BRISK HQT-4 | | |
| Folga dos electrados, mm | 0,5 | 0,5 |
| Sistema de combustível/lubrificação | | |
| Capacidade do deposito, litres | 0,3 | 0,3 |
| Peso | | |
| Peso sem combustível, equipamento de corte e proteção, kg | 4,4 | 4,8 |
| Emissões de ruído | | |
| (vernota 1) | | |
| Nível de potência sonora, medido em dB(A) | 102 | 104 |
| Nível de potência sonora, LWA garantido dB(A) | 104 | 108 |
| Nieves sonoros | | |
| (vernota 2) | | |
| Nível de pressão sonora equivalente,+junto do ouvido do utente, medido conforme EN ISO 11806 e ISO 22868, dB(A) | 88 90 | |
| Nieves de vibração | | |
| (vernota 3) | | |
| Nieves de vibração equivalente (ahv,eq) nos punhos, medidos de acordo com a norma EN ISO 11806 e ISO 22867, m/s2 | | |
| Equipado com cabeçote de recorte (original), esquerda/direita | 5,0/3,6 | 3,6/3,5 |
Nota 1: Emissões sonoras para as imediações, medidas sob forma de potência sonora (LwA) conforme a diretiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o equipamento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a Diretiva 2000/14/CE. Nota 2: Os dados registados para o nível de pressão de ruído equivalente para a máquina têm uma dispersão estatística típica (desvio padrão) de 1 dB(A). Nota 3: Os dados registados para o nível de vibração equivalente têm uma dispersão estatística típica (desvio padrão) de 1 m/s².
ESPECIFICAÇÕES TÉCNICAS
| 122LK |
| Acessórios aprovados | Tipo | Proteção para equipamento de corte, Art. n° |
| Passo de rosca do eixo da lâmina, M10 | | |
| Cabeçote de recorte T25 (corda Ø 2,0 - | 2,7 mm) 574 19 87-01 | |
| 122C |
| Acessórios aprovados | Tipo | Proteção para equipamento de corte, Art. n° |
| Passo de rosca do veio da lâmina 3/8 R | | |
| Cabeçote de recorte | T25 (corda Ø 2,0 - 2,7 mm) 574 47 9 | 5-01 |
| T25C (corda Ø 2,0 - 2,7 mm) 574 47 | 95-01 |
Os acessórios seguintes são recomendados para os modelos abaixo.
| Acessórios aprovados Aplicado em | |
| Jogo de escovas SR600-2 122LK | |
| Acessório de tesoura de sebes HA110 | 22LK |
| Acessório de tesoura de sebes HA850 | 22LK |
| Acessório de recortador de cantos EA850 | 122LK |
| Acessório de serra PA1100 122LK | |
| Acessório de extensão EX850 122LK | |
| Acessório cultivador CA230 122LK | |
| Acessório de SOPRO BA101 122LK | |
| Acessório de escova dura BR600 122LK | |
| Acessório de escalíficator DT600 122LK | |
Nós, Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46-36-146500, declaramos que os aparadores de relva Husqvarna 122C e 122LK, com números de série do ano de 2016 e seguintes (o ano é claramente identificado na etiqueta de tipo, seguido de um número de série) estão em conformidade com a DIRETIVA DO CONSELHO:
- de 17 de Maio de 2006 "referente a máquinas" 2006/42/CE.
- de 26 de Fevereiro de 2014 "referente a compatibilidade eletromagnética" 2014/30/UE.
- de 8 de Maio de 2000 "referente a emissões sonoras para o ambiente" 2000/14/CE. Avaliação de conformidade efetuada de acordo com as disposições do Anexo V. Para informações referentes a emissões sonoras, ver o capítulo Especificações técnicas.
Foram respeitadas as seguintes normas:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007
SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, executou o controle voluntário de tipo para Husqvarna AB. Os certificados têm os números: 122C - SEC/10/2271, 122LK - SEC/10/2272
O SMP Svensk Maskinprovning AB também confirmou a conformidade com o anexo V da Diretiva 2000/14/CE do Conselho. O certificado tem o número: 122C - 01/164/068, 122LK - 01/164/067
Huskvarna, 30 de Março de 2016
Per Gustafsson, Chefe de Desenvolvimento (Representante autorizado da Husqvarna AB e responsável pela documentação técnica.)
AVVIAMENTO E ARRESTO
Instruções originais
