NÁVOD K OBSLUZE 122C HUSQVARNA
Osobní ochranné prostředky 315
Bezpečnostní zařízení stroje 316
Nože 318
MONTÁŽ
Montáž smyčkové rukojeti 319
Montáž ochranného krytu vyžínače a hlavy vyžínače 319
Montáž ochranného krytu vyžínače a hlavy vyžínače 319
Montáž a demontáž dělené rukojeti 320
MANIPULACE S PALIVEM
Bezpečné použití paliva 321
Palivo pro pohon 321
Doplňování paliva 322
START A VYPNUTÍ
Kontrola před startem 323
Start a vypnutí 323
PRACOVNÍ TECHNIKA
Obecné pokyny pro práci 325
ÚDRŽBA
Karburátor 327
Tlumič 327
Chladicí systém 328
Zapalovací svíčka 328
Dělitelné držadlo 328

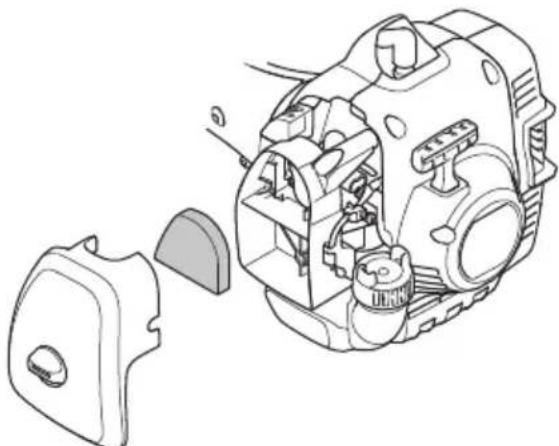

Vzduchový filtr 329
Bezpečnostní výbava stroje
VAROVÁNÍ! Řetězové pily, křovinořezy a vyžínače mohou být nebezpečné! Nepozorné nebo nesprávné použití může vést k vážnému nebo smrtelnému zranění uživatele nebo jiné osoby. Je mimořádně důležité, abyste si prostudovali tento návod k obsluze.
Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ujistěte se, že jste dokonale pochopili pokyny v něm uvedené.
Vždy používejte:
Ochrannou přilbu tam, kde je nebezpečí padajících předmětů.
- Schválenou ochranu sluchu a schválenou ochranu očí.
Maximální otáčky výchozího hřídele, ot/min.
Tento výrobek vyhovuje platným předpisům CE.
Pozor na odvržené a odražené předměty.
Uživatel stroje je povinen dohlédnout na to, aby se během práce nevyskytovala žádná osoba nebo zvíře v okruhu 15 metrů od stroje.
Vždy používejte schválené ochranné rukavice.
Používejte pevnou neklouzavou obuv.
Určeno pouze pro nekovové, pružné řezné vybavení, tzn. strunovou hlavu se žací strunou.
Emise hluku do okolí dle direktiv Evropského společenství. Emise stroje je udána v kapitole Technické údaje a na nálepce.
Benzínové čerpadlo

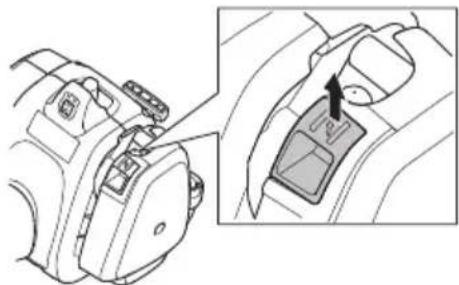

Nastavte páčku sytiče do zapnuté polohy.
Další symboly/štítky na zařízení se týkají zvláštních certifikačních požadavků pro určité obchodní trhy.
Motor se vypne tak, že se vypínač nastaví do polohy vypnuto. VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli neúmyslnému nastartování, je nutno vždy odejmout rozbušku od zapalovače.
Vždy používejte schválené ochranné rukavice.
Pro zajištění správné funkce je nutné zařízení pravidelně čistit.
Vizuální kontrola.
Vážený zákazníku,
Gratulujeme k vaší koupi výrobku firmy Husqvarna! Minulost firmy Husqvarna zasahuje až do roku 1689, kdy král Karel XI. nechal na břehu potoka Husqvarna postavit továrnu na výrobu mušket. Umístění u potoka Husqvarna bylo logické, neboť byl potok používán k výrobě vodní síly a tím fungoval jako výrobna vodní síly. Během těch více než 300 let existence továrny Husqvarna v ní bylo vyráběno mnoho výrobků, od kamen na dřevo až k moderním kuchyňským spotřebičům, šicím strojům, jízdním kolům, motocyklům a jiné. V roce 1956 byla uvedena na trh první motorová sekačka na trávu, po ní následovala motorová pila v roce 1959 a to je v tomto oboru dnes firma Husqvarna působí.
Husqvarna je dnes jedním z nejvýznamnějších světových výrobců lesních a parkových výrobků s kvalitou a výkonností jako nejvyšší prioritou. Obchodní ideou je vyvíjet, vyrábět a uvádět na trh motorem poháněné výrobky k práci v lese a parcích/zahradách a v oboru stavebním a inženýrských sítí. Cílem firmy Husqvarna je také být přední co do ergonomie, příjemného používání, bezpečnosti a úspory životního prostředí, proto jsme vyvinuli různé finesy ke zlepšení výrobků těchto oborů.
Jsme přesvědčeni o tom, že budete spokojeni a oceníte kvalitu a výkonnost našich výrobků po dlouhou dobu. Koupě některého z našich výrobků vám v případě potřeby dává přístup k profesionální pomoci ohledně oprav a servisu. Kdybyste zakoupili stroj jinde než u našich autorizovaných prodejců, zeptejte se jich na nejbližší autorizovanou servisní dílnu.
Doufáme, že budete s naším strojem spokojeni a že s ním budete pracovat nerozlučně po dlouhou dobu. Myslete na to, že tento návod k použití je cenný doklad. Tím, že budete sledovat jeho obsah (použití, servis, údržbu atd.), můžete značně prodloužit životnost stroje a jeho hodnotu při dalším prodeji. Budete-li váš stroj prodávat, pamatujte i na to, abyste předali novému vlastníkovi i návod k použití.
Obsah Před startováním nezapomínejte

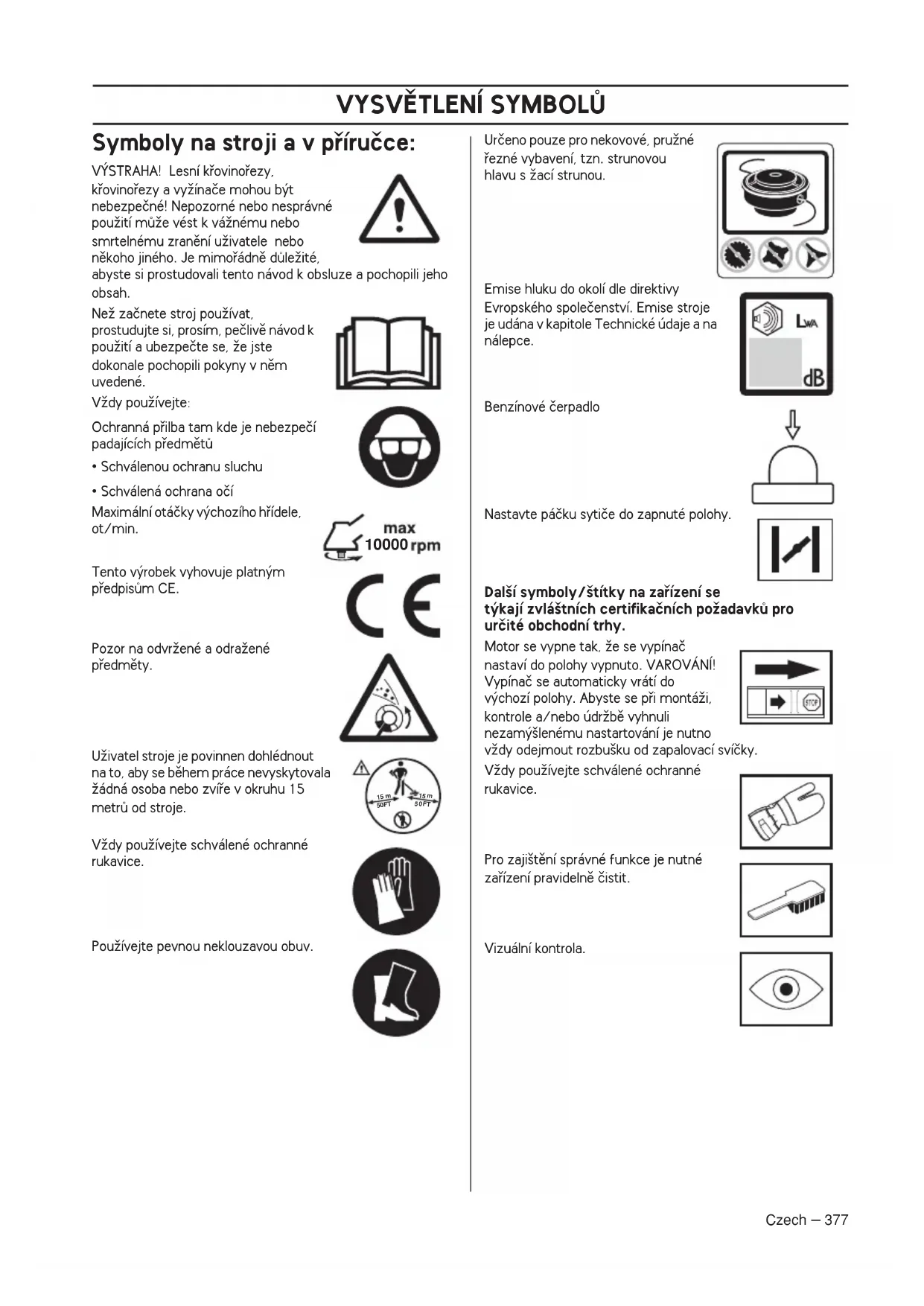

VYSVĚTLENÍ SYMBOLŮ
Symboly na stroji a v příručce: 377
ÚVOD
Vážený zákazníku, 378
OBSAH
Obsah 379
CO JE CO?
Co je co na vyžínači? 380
OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ
Před startováním nezapomínejte na následující: 379
Upozornění 381
Osobní ochranné pomůcky 381
Bezpečnostní vybavení stroje 382
Řezný mechanismus 384
MONTÁŽ
Montáž obloukového držadla 385
Montáž krytu strunové hlavy a strunové hlavy 385
Montáž krytu strunové hlavy a strunové hlavy 385
Montáž a demontáž dvoudílné trubky hřídele 386
MANIPULACE S PALIVEM
Bezpečnost při manipulaci s palivem 387
Palivo 387
Plnění paliva 388
Startování a vypínání 389
PRACOVNÍ POSTUP
Obecné pracovní pokyny 390
ÚDRŽBA
Karburátor 392
Tlumič výfuku 392

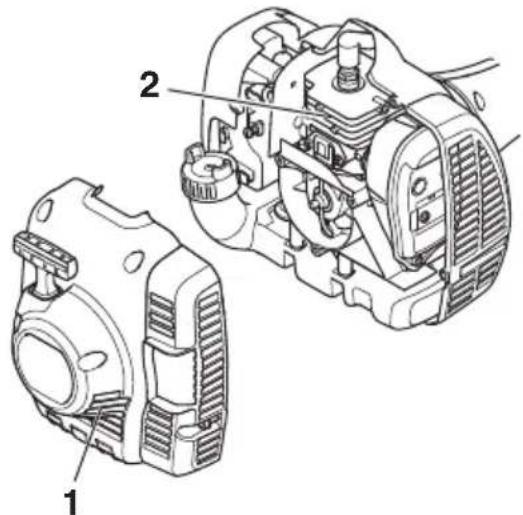

Chladicí systém 393
Zapalovací svíčka 393
Dvoudílná trubka hřídele 393
Vzduchový filtr 393
Schéma technické údržby 395
TECHNICKÉ ÚDAJE
Technické údaje 396
ES Prohlášení o shodě 397
na následující:
- Pečlivě si prostudujte návod k použití. Zkontrolujte, zda řezný mechanismus je správně upevněn a seřízen.
VÝSTRAHA! Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. Proto vždy používejte schválenou ochranu sluchu.
VÝSTRAHA! Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.
VÝSTRAHA! Lesní křovinořez, křovinořez a vyžínač použitý nesprávně nebo nepozorně se může stát nebezpečným nástrojem, který může způsobit vážné nebo i smrtelné zranění uživatele nebo někoho jiného. Je nesmírně důležité přečíst si a porozumět obsahu tohoto návodu k používání.
CO JE CO?

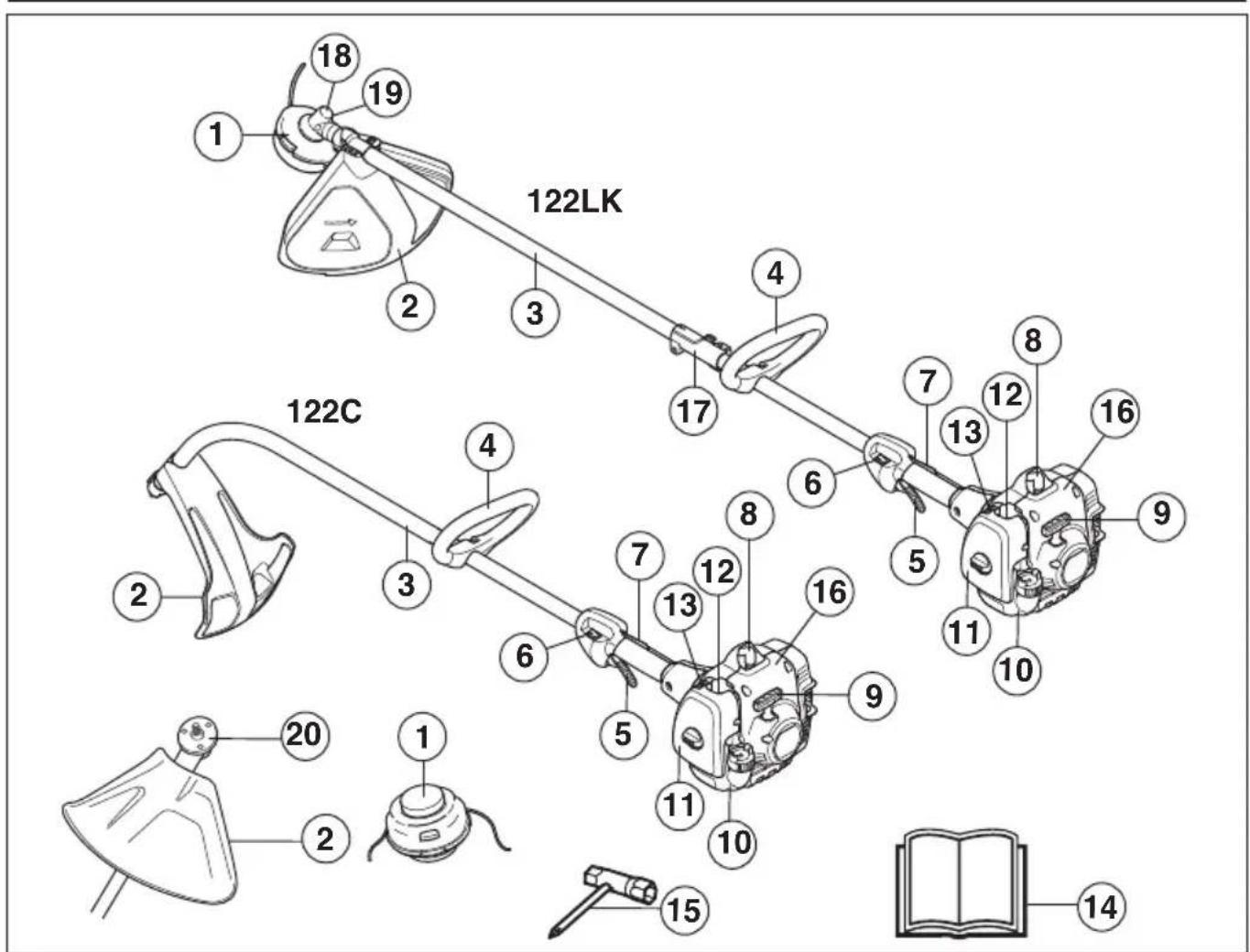

1 Strunová hlava 2 Kryt řezného vybavení 3 Trubka hřídele 4 Obloukové držadlo 5 Páčka plynu 6 Stop spínač (vypínač zapalování) 7 Pojistka páčky plynu 8 Rozbuška a zapalovací svíčka 9 Startovací madlo 10 Palivová nádrž
11 Kryt vzduchového filtru 12 Benzinové čerpadlo 13 Reglaz sytice 14 Návod k použití 15 Kombinovaný klíč 16 Starter 17 Spoj trubky hřídele 18 Kolmý ozubený převod 19 Plnění mazivem, kolmý ozubený převod 20 Hnaný kotouč (122LK)
OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ
Upozornění
UPOZORNĚNÍ
Jediným příslušenstvím, které se smí používat spolu s motorem jako zdroj pohonu, je řezné vybavení, doporučené v kapitole Technické údaje.
Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy.
Nikdy nepoužívejte stroj, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.
Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.
Nikdy nepoužívejte stroj, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.
Nikdy nepoužívejte stroj, který není zcela v pořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.
Všechny ochranné kryty a rukojeti musí být před zahájením práce upevněny. Ujistěte se, že koncovka zapalovacího kabelu a zapalovací kabel jsou neporušené, aby se zabránilo nebezpečí úrazu elektrickým proudem.
Uživatel stroje je povinen dohlédnout na to, aby se během práce nevyskytovala v okruhu 15 m žádná osoba nebo zvíře. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 m.
Před použitím stroje proveďte celkovou kontrolu (viz plán údržby).
VÝSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.
VÝSTRAHA! Spouštění motoru v uzavřeném nebo špatně větraném prostoru může způsobit smrt udušením nebo otravou oxidem uhelnatým.
VÝSTRAHA! Nenechte nikdy děti používat stroj nebo se zdržovat v jeho blízkosti. Jelikož je stroj vybaven zapalovačem se zpětným pérováním a k jeho nastartování je třeba nízká rychlost a malý tlak na startovací rukověť, mohou i děti za určitých okolností mít tu sílu, která je třeba k nastartování stroje. Tím může dojít k nebezpečí vážného úrazu. Proto vždy sejměte rozbušku, není-li stroj pod dohledem.
Osobní ochranné pomůcky
UPOZORNĚNÍ
Při nesprávném nebo neopatrném použití se vyžínač trávy může stát nebezpečným nástrojem a může obsluze nebo dalším osobám způsobit závažná nebo smrtelná poranění. Je mimořádně důležité, abyste si prostudovali tento návod k obsluze a pochopili jeho obsah.
Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale snižují míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení.
VÝSTRAHA! Je nutné dát vždy pozor na výstražné signály nebo volání, používáte-li ochranu sluchu. Sejměte vždy ochranu sluchu ihned po zastavení motoru.
OCHRANNÁ PŘILBA
Ochranná přilba tam, kde je nebezpečí padajících předmětů.
OCHRANA SLUCHU
Použijte ochranu sluchu s dostatečným tlumicím účinkem.
OCHRANA OČÍ
Používejte vždy schválenou ochranu očí. Použijete-li vizír, je nutné použít i schválené ochranné brýle. Schválené ochranné brýle jsou takové, které odpovídají standardu ANSI Z87.1 pro USA nebo EN 166 pro státy EU.
OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ
RUKAVICE
V případě potřeby použijte rukavice, např. při montáži řezného vybavení.
PRACOVNÍ OBUV
Používejte pevnou neklouzavou obuv.
PRACOVNÍ ODĚV
Používejte oděv z pevné látky a vyhněte se příliš volným částem oděvu, které mohou být zachyceny krovinami nebo větvemi. Používejte vždy dlouhé silné kalhoty. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosí. Upravte si účes tak, aby vám vlasy nevisely pod ramena.
LÉKÁRNIČKA PRVNÍ POMOCI
Vždy mějte po ruce soupravu pro poskytování první pomoci.
Bezpečnostní vybavení stroje
Tato část popisuje bezpečnostní vybavení stroje, jeho účel a způsob, kterým by se měla provádět kontrola a údržba, aby byla zajištěna jeho správná funkce. Pokud chcete zjistit, kde je toto vybavení na stroji umístěno, prostudujte si část "Co je co?".
Životnost stroje se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližší servisní dílnu.
UPOZORNĚNÍ!
Servis a opravy stroje vyžadují speciální odborné školení. To platí zejména pro bezpečnostní vybavení stroje. V případě, že by stroj nevyhověl některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.
VÝSTRAHA! Nikdy nepoužívejte stroj, jehož bezpečnostní vybavení je poškozené! Kontrolu a údržbu bezpečnostního vybavení stroje je nutno provádět podle postupů uvedených v této části textu. V případě, že by stroj nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.
VÝSTRAHA! Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky může patřit znecitlivění některých částí těla, ztráta citu v rukou, brnění, píchání, bolest, ztráta síly, změna barvy nebo stavu kůže. Tyto příznaky se normálně objevují na prstech, rukou a zápěstích. Riziko se může zvýšit při nízkých teplotách.
Pojistka páčky plynu má za účel zabránit neúmyslnému přidání plynu. Po stisknutí pojistky (A) (např. když uchopíte rukojeť) se uvolní páčka plynu (B). Když rukojeť pustíte, páčka plynu i pojistka páčky plynu se vrátí do původní polohy. Tento pohyb je zajišťován dvěma nezávislými vratnými pružinami. Toto uspořádání zabezpečí, že se páčka plynu automaticky zajistí v poloze, při které běží motor ve volnoběžných otáčkách.
Zkontrolujte, zda při uvolnění pojistky páčky plynu zapadne páčka plynu do polohy, při které je motor ve volnoběžných otáčkách.
Stiskněte pojistku páčky plynu a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.
OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ
Zkontrolujte, zda se páčka plynu a její pojistka volně pohybují a zda jejich vratné pružiny fungují správně.
Viz Pokyny pod rubrikou Start. Nastartujte stroj a dejte plný plyn. Uvolněte regulaci plynu a přesvědčte se o tom, že se řezné vybavení zastavilo a stroj je v klidu. Pokud se po převedení regulace plynu do polohy volnoběhu řezné vybavení nadále otáčí, je nutné prověřit seřízení chodu na volnoběh na karburátoru. Viz Pokyny pod rubrikou Technická údržba.
Stop spínač (vypínač zapalování)
Pomocí vypínače zapalování se vypíná motor.
Nastartujte motor a zkontrolujte, zda se motor zastaví při přesunutí vypínače zapalování do vypnuté polohy.
Kryt řezného vybavení
Účelem tohoto krytu je zamezit odletávání odhozených předmětů směrem k uživateli. Kryt zabrání také přímému kontaktu uživatele s řezným vybavením.
Zkontrolujte, zda kryt není poškozen ani nemá trhliny. Byl-li kryt vystaven úderu nebo má trhliny, je nutno jej vyměnit.
Používejte vždy pouze doporučený kryt k danému řeznému vybavení. Viz kapitolu Technické údaje.
VÝSTRAHA! Za žádných podmínek nepracujte se strojem, pokud není řezné vybavení opatřeno schváleným bezpečnostním krytem. Viz kapitolu Technické údaje. Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

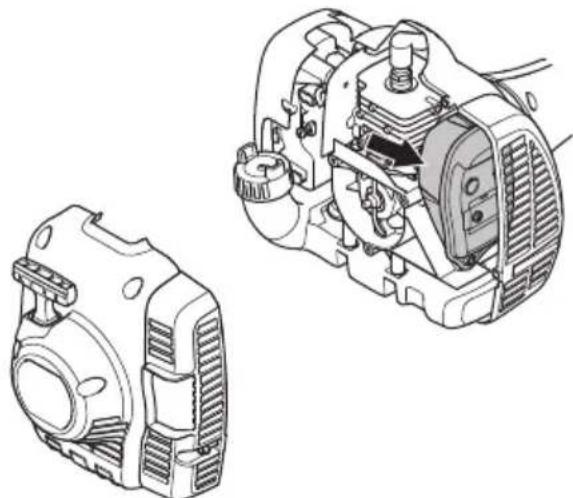

Tlumič výfuku
VÝSTRAHA! Stroj nepoužívejte v uzavřených prostorách nebo v prostorách bez odpovídajícího větrání. Výfukové plyny obsahují oxid uhelnatý, což je bezbarvý, jedovatý a velmi nebezpečný plyn.
Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od uživatele. Tlumič zvuku s katalyzátorem slouží navíc ještě ke snížení obsahu škodlivin ve výfukových plynech.
V zemích s teplým a suchým podnebím je nebezpečí vzniku požáru zvýšeno. Z toho důvodu opatřujeme některé tlumiče zvuku lapačem jisker v podobě sítka. Zkontrolujte, zdali je tlumič zvuku na vašem stroji vybaven takovou sítkou.
U tlumičů výfuku je velmi důležité, aby se uživatel řídil pokyny pro kontrolu a údržbu stroje.
Nikdy nepoužívejte stroj, který má poškozený tlumič výfuku.

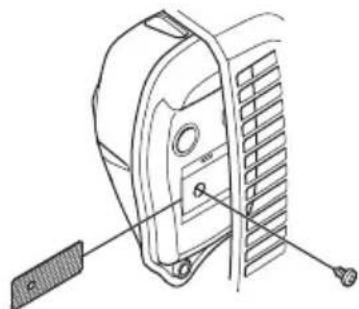

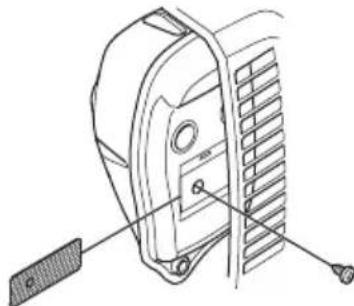

Pravidelně kontrolujte, zda je tlumič výfuku bezpečně upevněn k zařízení.
Pokud je tlumič výfuku na stroji vybaven lapačem jisker, musí se sítko lapače pravidelně čistit. Ucpané sítko lapače
OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ
způsobuje přehřátí motoru a může vést k vážnému poškození stroje.
VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dejte pozor na nebezpečí požáru!
VÝSTRAHA! Vnitřní prostor tlumiče výfuku obsahuje chemikálie, které mohou způsobit rakovinu. V případě poškození tlumiče výfuku se vyvarujte kontaktu s těmito částmi.
VÝSTRAHA! Mějte na mysli, že:
Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů!
Řezný mechanismus
Tato část popisuje způsob volby řezného mechanismu a jeho údržby s těmito cíli:
- Dosáhnout maximálního řezného výkonu.
- Prodloužit životnost řezného mechanismu.
UPOZORNĚNÍ!
Používejte výhradně řezné vybavení společně s krytem námi doporučeným! Viz kapitolu Technické údaje.
Viz Pokyny pro řezné vybavení, kde se uvádí správný způsob navíjení žací struny a volby správného průměru struny.
VÝSTRAHA! Než přistoupíte k práci na řezném vybavení, zastavte vždy motor. Vybavení pokračuje v otáčení po puštěné regulaci plynu. Ujistěte se, že se řezné vybavení úplně zastavilo a sejměte kabel ze svíčky zapalování než přistoupíte k práci s vybavením.
Vždy se ujistěte, že je žací struna navinuta na cívce pevně a stejnoměrně, v opačném případě dochází ke zdraví škodlivým vibracím ve stroji.
- Používejte pouze doporučené strunové hlavy a žací struny. Tyto jsou vyzkoušeny výrobcem tak, aby vyhovovaly určité velikosti motoru. To je mimořádně důležité, používáte-li plnoautomatickou strunovou hlavu. Používejte výhradně doporučené řezné vybavení. Viz kapitolu Technické údaje.
Všeobecně vyžaduje menší stroj malou strunovou hlavu, naopak. Je to proto, že při odstraňování trávy pomocí žací struny musí motor vymrštit strunu radiálně od strunové hlavy a přitom překonávat odpor sekaného travního porostu. - Délka žací struny je také důležitá. Delší žací struna vyžaduje výkonnější motor než krátká struna stejného průměru. Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen. Je určen k seřezávání struny na správnou délku. - Aby bylo dosaženo vyšší životnosti žací struny, lze ji na pár dní namočit do vody. To způsobí, že se žací struna ztuží a déle vydrží.
Montáž obloukového držadla

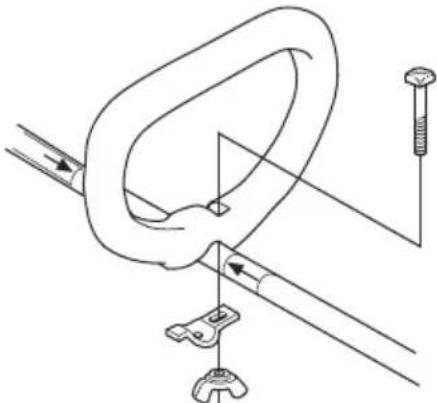

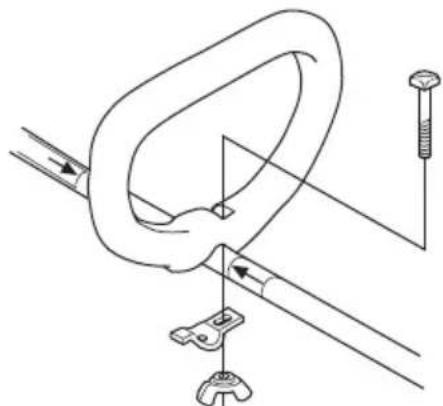

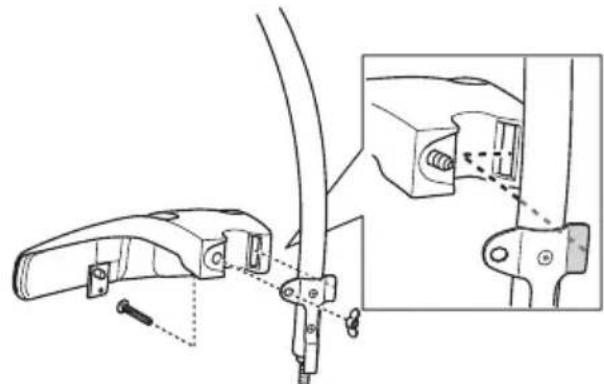

Zacvakněte obloukové držadlo na trubku hřídele. Povšimněte si, že obloukové držadlo je nutno připevnit mezi šipkami vyznačenými na trubce hřídele.
- Připevněte rukojet pomocí šroubu, svěrací podložky a křídlové matice dle obrázku. Utáhněte křídlovou matici.
Montáž krytu strunové hlavy a strunové hlavy
(122LK)

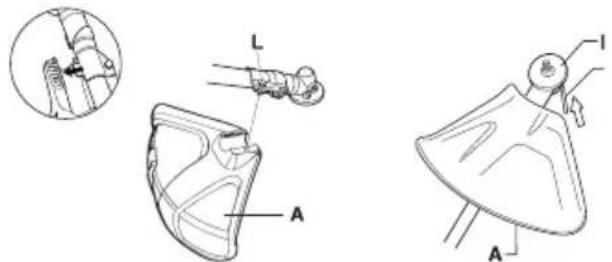

- Nasaďte kryt vyžínače (A) určený k práci se strunovou hlavou. Zahákněte kryt vyžínače/kombinovaný kryt do držáku na trubce hřídele a zajistěte šroubem (L).
- Namontujte hnaný kotouč (B) na výstupní osu.
- Pootáčejte hřídelem kotouče, až jeden z otvorů v hnaném kotouči souhlasí s odpovídajícím otvorem v tělese ozubeného převodu. Zasuňte jistící čep (C) do otvoru tak, aby byla osa připojena.
- Našroubujte strunovou hlavu (H) proti směru otáčení.
- Demontáž se provádí v obráceném sledu.
Montáž krytu strunové hlavy a strunové hlavy
(122C)

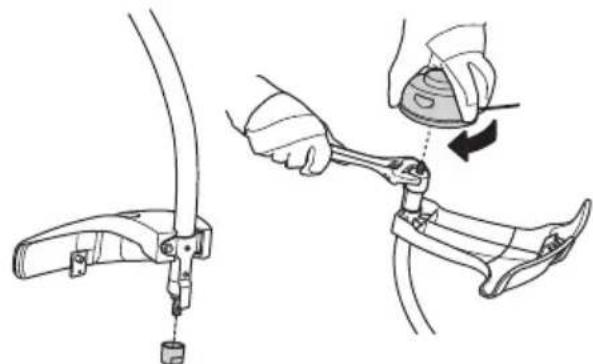

- Připevněte kryt dle obrázku. Řádně utáhněte.
- Nasaďte prachovku na hřídel. Matice musí být zcela kryta prachovkou.
- Přidržte prachovku francouzským klíčem, aby bylo zabráněno otáčení ohebného hřídele.
- Našroubujte sekací hlavu na hřídel.
Montáž a demontáž dvoudílné trubky hřídele (122LK)
Montáž:
Povolte spojku otočením knoflíku proti směru hodinových ručiček. - Vyrovnejte zarážku nástavce (A) s šipkou na spojce (B).
- Zasuňte nástavec do spojky, až zacvakne na své místo.
Povolte spojku otočením knoflíku (alespoň 3 krát).

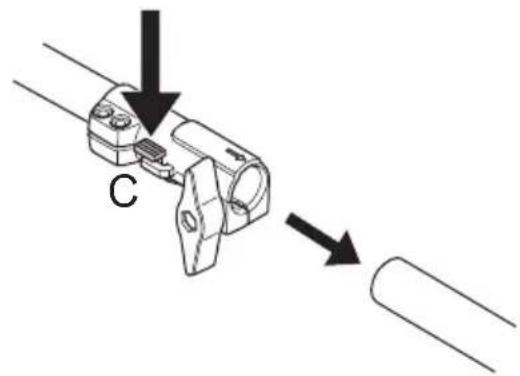

- Stiskněte a podržte tlačítko (C). Pevně držte konec motoru a vytáhněte nástavec rovně ze spojky.
Bezpečnost při manipulaci s palivem
Stroj nikdy nestartujte:
1 Pokud jste jej při tankování polili palivem. Je třeba vše rozlité palivo setřít a nechat palivo se odpařit. 2 Jestliže jste potřísnili palivem sebe nebo oděv, převlékněte se. Omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu. 3 Jestliže ze stroje uniká palivo. Pravidelně kontrolujte těsnost uzávěru palivové nádrže a přívodů paliva. V případě netěsnosti se obraťte na servisního pracovníka.
Přeprava a přechovávání
- Stroj i palivo je třeba přechovávat a přepravovat tak, aby se eventuálně unikající palivo a benzinové výpary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických spínačů/vypínačů, tepelných kotlů apod. Palivo je vždy třeba přechovávat a přepravovat v nádobách, určených a schválených výhradně k tomuto účelu.
- Před uložením stroje na delší dobu je nutno vyprázdnit nádržku na palivo. Zjistěte na vaší nejbližší benzinové čerpací stanici, kam lze odevzdat zbylé palivo. Vypusťte obsah nádrže do vhodných nádob a na dobře větraném místě.
- Před odstavením na delší dobu se ujistěte, že je stroj čistý a je zajištěn kompletním servisem.
- Během přepravy a přechovávání stroje musí být řezné vybavení vždy opatřeno přepravním krytem. Zajistěte stroj během přepravy.
- Abyste se vyhnuli neúmyslnému nastartování motoru, je nutno vždy odstranit svíčku při dlouhodobém přechovávání, nemáte-li dohled nad strojem a před dalšími servisními pracemi.
- Před uskladněním nechte stroj vychladnout.
VÝSTRAHA! Dbejte zvýšené opatrnosti při manipulaci s palivem. Mějte na paměti nebezpečí požáru, exploze nebo vdechování benzinových výparů.
Palivo
VAROVÁNÍ! Stroj je vybaven dvoudobým motorem a při jeho provozu se musí vždy použít směs benzínu a oleje pro dvoudobé motory. Aby se zaručilo správné složení směsi, je velmi důležité přesně odměřovat množství přidávaného oleje. Když mícháte malá množství paliva, i malé nepřesnosti mohou výrazně ovlivnit poměr směsi.
VÝSTRAHA! Palivo a výpary paliva jsou velmi hořlavé a jsou zdraví škodlivé při jejich vdechnutí a kontaktu s pokožkou. Buďte proto opatrní při zacházení s palivem a dbejte na to, aby byla v místě zacházení s palivem dobrá ventilace.
Benzín
VAROVÁNÍ! Vždy používejte kvalitní směs benzínu a oleje s minimálním oktanovým číslem 90 (RON). Pokud je váš stroj vybaven katalyzátorem (viz kapitola Technické údaje), vždy používejte kvalitní směs bezolovnatého benzínu a oleje. Olovnatý benzín by způsobil zničení katalyzátoru.
Palivo smíchané s etanolem je možné použít E10 (max. 10% podíl etanolu). Použití směsi s etanolem s vyšším obsahem než u E10 může vytvořit systém se slabým spalováním, což může způsobit poškození motoru.
- Nejnižší doporučené oktanové číslo je 90 (RON). Pokud použijete do motoru benzín s oktanovým číslem menším než 90, může dojít k tzv. klepání motoru. Výsledkem je vysoká teplota motoru, která může být příčinou jeho vážného poškození.
- Při dlouhodobé práci v režimu vysokých otáček se doporučuje používat benzín s vyšším oktanovým číslem.
Alkylátové palivo Husqvarna
Pro dosažení špičkového výkonu doporučuje společnost Husqvarna používat alkylátové palivo Husqvarna. Palivo obsahuje méně škodlivých látek ve srovnání s běžným palivem a snižuje množství škodlivých výfukových plynů. Palivo při spalování zanechává méně usazenin, díky čemuž zůstává motor čistý a jeho chod optimalizovaný. Alkylátové palivo Husqvarna není dostupné na všech trzích.
Olej pro dvoudobé motory
- Abyste dosáhli co nejlepších výsledků a výkonu, používejte olej pro dvoudobé motory HUSQVARNA, který je vyráběn speciálně pro naše vzduchem chlazené dvoudobé motory.
- Nikdy nepoužívejte olej pro dvoudobé motory chlazené vodou, někdy také nazývaný olej pro lodní motory (tzv. TCW).
- Nikdy nepoužívejte olej určený pro čtyřdobé motory.
- Olej nízké kvality nebo příliš bohatá směs oleje a paliva může ohrozit funkčnost katalyzátoru a zkrátit jeho životnost.
- Poměr směsi
1:50 (2%) s olejem pro dvoudobé motory HUSQVARNA.
| Benzín, litrups | Olej pro dvoudobé motory, litrups |
| 2% (1:50) |
| 5 0,10 | |
| 10 0,20 | |
| 15 0,30 | |
| 20 0,40 | |
Míchání směsi
Vždy míchejte benzin a olej v čisté nádobě určené na pohonné hmoty. - Míchání začněte vždy nalitím poloviny dávky benzínu. Potom přelijte celou dávku oleje. Směs paliva dobře promíchejte (protřepejte). Přelijte zbývající polovinu dávky benzínu. Směs paliva před nalitím do palivové nádrže zařízení důkladně promíchejte (protřepejte).
Nemíchejte větší dávku paliva než na jeden měsíc dopředu. - Pokud po delší dobu stroj nepoužíváte, vyprázdněte a vyčistěte palivovou nádrž.
VÝSTRAHA! Tlumič katalyzátoru se během používání a po něm rychle zahřeje. A to i při volnoběhu. Při práci v blízkosti hořlavých materiálů či výparů hrozí nebezpečí vzniku požáru.
Plnění paliva
VÝSTRAHA! Při této činnosti hrozí nebezpečí požáru, které můžete snížit, když budete dodržovat následující opatření:

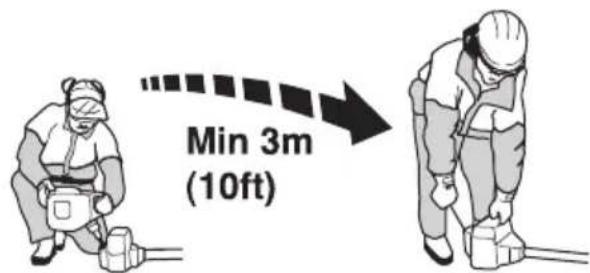

Palivo míchejte a nalévejte venku, mimo dosah jisker a plamenů.
V blízkosti nádrže s palivem nekuřte a neumisťujte horké předměty.
Před doplňováním paliva vždy vypněte motor.
Před doplněním paliva motor vypněte a nechte jej po několik minut zchladnout. Doplňujte palivo v dobře větraném prostoru. Nikdy nedoplňujte palivo v místnosti.
Před doplňováním paliva otvírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak.
Po doplnění paliva pečlivě uzavřete uzávěr palivové nádrže.
Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva.
- Používejte nádoby na palivo s plnicím hrdlem s ochranou proti přeplnění.
- Pokud jste jej při tankování polili palivem, je třeba všechno rozlité palivo setřít a nechat palivo se vypařit.
- Očistěte víčko nádržky na palivo a jeho okolí. Nečistoty v nádržce na palivo zaviní provozní poruchy. Dbejte, aby palivo bylo důkladně promícháno tím, že nádobu s benzínem před tankováním protřepete.
Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo kryt vyžínače, byly-li vystaveny úderu nebo mají-li trhlinky.
- Nikdy nepracujte se strojem bez bezpečnostního krytu nebo je-li tento kryt poškozen. Všechny poklopy musí být před spuštěním stroje správně namontovány a bez závad.
Startování a vypínání
VÝSTRAHA! Před spuštěním stroje musí být namontován kryt spojky s trubkou hřídele, jinak je nebezpečí uvolnění spojky a tím i úrazu.
Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva. Umístěte stroj na pevný podklad. Přesvědčte se, že se řezné vybavení nedostane do styku s cizími předměty.
Dbejte, aby se v pracovním prostoru nenacházely nepovolané osoby, mohlo by dojít k vážnému úrazu. Bezpečnostní vzdálenost je 15 m.
Startování

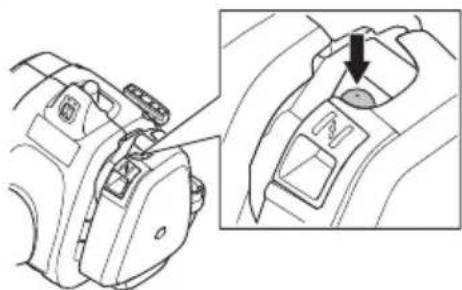

Benzínové čerpadlo: Zmáčkněte několikrát pryžovou membránu benzínového čerpadla, až dojde k naplnění prostoru pod membránou palivem. Membrána nemusí být plná.
Sytič: Nastavte páčku sytiče do zapnuté polohy.
VÝSTRAHA! Při startování motoru s ovladačem sytiče v poloze sycení začne řezné ústrojí ihned otáčet.
Přitiskněte stroj k zemi levou rukou (POZOR! Ne nohou!). Uchopte pravou rukou startovací rukojeť a zvolna vytahujte startovací lanko, až pocítíte odpor (v té chvíli došlo k zaskočení západek ve startovacím mechanismu) a potom rychle a silně za lanko zatáhněte. Nikdy nemotejte startovací lanko kolem ruky.
Jakmile motor začíná naskakovat, je třeba ihned vrátit regulaci sytiče do výchozí polohy a pokračovat ve startování, až motor naskočí. Po nastartování motoru dejte plný plyn, přičemž se automaticky vypojí plyn startu.
VAROVÁNÍ! Nevytahujte celou délku lanka startéru, nepouštějte startovací madlo a nenechávejte plně vytažené lanko samovolně navíjet. To by mohlo stroj poškodit.
Vypínání
Zastavte motor vypnutím zapalování.
VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli neúmyslnému nastartování, je nutno vždy odejmout rozbušku od zapalovací svíčky.
Obecné pracovní pokyny
UPOZORNĚNÍ
V tomto oddíle jsou uvedena základní pravidla bezpečnosti práce s vyžínačem.
Dostanete-li se do situace, kdy pocítíte jakoukoli pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem.
Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.
Před použitím stroje je nutné, abyste pochopili rozdíl mezi prořezáváním lesa, prořezáváním trávy a vyžínáním trávy.
Základní bezpečnostní pravidla

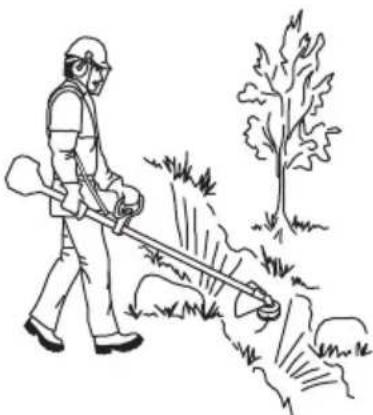

1. Sledujte své okolí: - Abyste zabezpečili, že žádní lidé, zvířata ani nic jiného nemůže ovlivnit vaši kontrolu nad strojem. Zajištění, že se ani osoby ani zvířata nemohou dostat do kontaktu s řezným vybavením nebo s předměty řezným vybavením odmrštěnými. VAROVÁNÍ! Nikdy nepracujte se strojem, nemáte-li možnost přivolat pomoc v případě nehody. 2. Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny řezným zařízením. 3. Nepoužívejte motorový foukáč za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za nepříznivého počasí je únavná a často s sebou nese zvýšení nebezpečí, jako např. kluzkou půdu. 4. Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.
5. Držte dobrou rovnováhu a stůjte pevně. Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu.
6 Vždy držte stroj oběma rukama. Stroj držte po své pravé straně.
7 Řezné zařízení udržujte pod úrovní pasu. 8 Všechny části těla udržujte mimo dosah rotujícího řezacího nástavce. Veškeré části těla udržujte v dostatečné vzdálenosti od horkých povrchů. 9 Před přemístěním stroje musí být motor vypnutý. 10 Nikdy neodkládejte stroj, který je v chodu, aniž byste jej měli pod plnou kontrolou.
VÝSTRAHA! Ani uživatel stroje ani jiná osoba se nesmí pokoušet odstranit pořezaný materiál během rotace motoru nebo řezacího vybavení, protože toto může způsobit vážný úraz.
Než odstraníte materiál, který se namotal kolem osy kotouče, zastavte motor a řezací vybavení, jinak je nebezpečí úrazu. Kolmý ozubený převod může být během provozu i chvíli po jeho skončení horký. Při doteku je nebezpečí úrazu popálením.
VÝSTRAHA! Varování před odmrštěnými předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt řezacího vybavení. Kameny, nečistota atd. mohou být odmrštěny do očí a mohou způsobit oslepnutí nebo vážné zranění.
Držte nepovolané osoby mimo pracovní plochu. Děti, zvířata, diváci a pomocníci se musí nacházet mimo bezpečnostní zónu 15 m od stroje. Jakmile se někdo blíží, okamžitě stroj vypněte. Nikdy neotáčejte strojem, aniž byste nejprve zkontrolovali směrem vzad, že se nikdo nenachází v bezpečnostní zóně.
PRACOVNÍ POSTUP
Hlavní principy činnosti
Po provedení každého pracovního úkonu nechte motor jít na volnoběh. Je-li motor po delší dobu v chodu nezatížený a na plný plyn, je nebezpečí vážného poškození.
VÝSTRAHA! Někdy dojde k uváznutí větve nebo trávy mezi krytem a řezacím vybavením. Při čištění vždy vypněte motor.
Vyžínání trávy strunovou hlavou
Vyžínání
- Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem. Vlastní práci provádí konec žací struny. Nechte žací strunu pracovat vlastní rychlostí. Netlačte žací strunu do materiálu, který chcete odstranit.
- Struna je schopna lehce seřezávat trávu i plevel u zdí, plotů, stromů a záhonů, avšak může také poškodit citlivou kůru stromů a keřů a také sloupky plotů.
- Snižte nebezpečí poškození vegetace zkrácením žací struny na 10-12 cm a snížením počtu otáček motoru.
Oškrabávání
- Technika oškrabávání odstraní veškerou nežádoucí vegetaci. Držte strunovou hlavu těsně nad zemí, lehce nakloněnou. Nechte konec žací struny narazit na zem kolem stromu, sloupu, soch apod. POZOR! Tato technika zvyšuje opotřebování žací struny.
Struna se opotřebovává rychleji a častěji je nucena se vysouvat při práci proti kamenům, cihlám, betonu, kolem kovových plotů apod., ve srovnání s prací mezi stromy a dřevěnými zahradními ploty. - Při vyžínání a oškrabávání nepoužívejte chod na plný plyn (80%), držte plyn o něco níž, aby se prodloužila životnost žací struny a snížilo se opotřebení strunové hlavy.
Sekání trávy
Vyžínač je ideální k sekání na takových místech, která jsou nesnadno přístupná při použití normální sekačky. Během sekání držte žací strunu rovnoběžně s povrchem terénu,
Netlačte strunovou hlavu k zemi, toto poškozuje jak trávník, tak i nářadí.
Vyhněte se trvalému doteku strunové hlavy se zemí během normálního sekání. Stálý kontakt může vést k poškození a rychlému opotřebení strunové hlavy.
Zametání
- Ventilační účinek otáčející se žací struny může být využit k rychlému a snadnému čištění. Udržujte strunu rovnoběžně nad zametaným místem a pohybujte celým strojem sem a tam.
- Při sekání a smetání použijte plný plyn, abyste dosáhli dobrého výsledku.
UPOZORNĚNÍ! Strunovou hlavu je třeba čistit při každé výměně struny, aby se předešlo nevyváženosti a vibracím rukojeti. Také je třeba zkontrolovat, zda ostatní části hlavy nepotřebují vyčistit.
Karburátor
Nastavení volnoběžných otáček
Před zahájením seřizovacích prací dbejte na to, aby byl vzduchový filtr čistý a opatřen krytem.

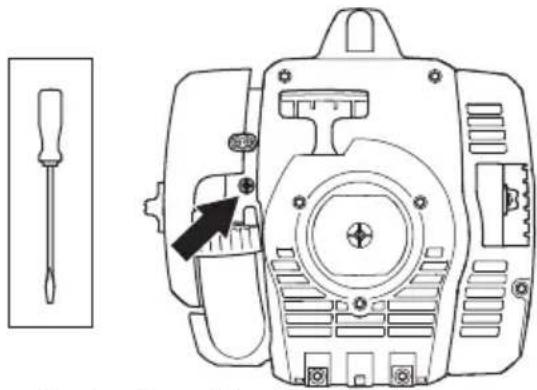

Seřizujte nastavení otáček volnoběhu v případě potřeby šroubem volnoběhu T. Otáčejte nejprve šroubem T ve směru hodinových ručiček, až se řezné vybavení začne otáčet. Otáčejte poté šroubem proti směru hodinových ručiček, až se řezné vybavení zastaví. Otáčky volnoběhu jsou správně nastaveny, běží-li motor pravidelně v každé poloze. Je nutno také mít vůli k tomu počtu otáček, při kterém se řezné vybavení začne otáčet.
Doporučený počet otáček při volnoběhu je: Viz část Technické údaje.
VÝSTRAHA! Pokud nelze nastavit počet otáček volnoběhu tak, aby řezné vybavení zůstalo v klidu, je nutné se obrátit na prodejce/servis. Nepoužívejte stroj, dokud není správně seřízen nebo opraven.
Tlumič výfuku
VAROVÁNÍ! Některé tlumiče zvuku jsou vybaveny katalyzátorem. Informaci o vybavení stroje naleznete v kapitole Technické údaje.
Tlumič výfuku je určen ke snížení úrovně hluku a k usměrnění výfukových plynů směrem od uživatele. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly způsobit
požár, pokud by byly nasměrovány proti suchému a hořlavému materiálu.
Některé tlumiče výfuku jsou vybaveny speciálním síťkovým lapačem jisker. Pokud je vaše zařízení opatřeno takovým typem tlumiče výfuku, měli byste jeho síťko čistit alespoň jednou za týden. Toto síťko vyčistíte nejlépe ocelovým kartáčem. U tlumiče zvuku bez katalyzátoru je zapotřebí síťko čistit a případně vyměnit jednou týdně. U tlumiče zvuku s katalyzátorem je zapotřebí síťko kontrolovat a případně čistit jednou měsíčně. Poškozenou síťku je nutno vyměnit. Často znečištěná síťka indikuje sníženou funkčnost katalyzátoru. Požádejte svého prodejce o provedení kontroly funkce katalyzátoru. Znečištěná síťka způsobuje přehřívání motoru a tím poškození válce a pístu. VAROVÁNÍ! Nikdy nepracujte se strojem s poškozeným tlumičem zvuku.
VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dejte pozor na nebezpečí požáru!
Chladicí systém
Zařízení je vybaveno chladicím systémem, který zajišťuje udržení co nejnižší provozní teploty.
Chladicí systém se skládá z následujících součástí:
1 Sání vzduchu v krytu startéru. 2 Chladicí žebra na válci.
Chladicí systém je zapotřebí čistit kartáčem jednou za týden, v případě náročných podmínek ještě častěji. Znečištěný nebo ucpaný chladicí systém má za následek přehřívání zařízení, což vede k poškození válce a pístu.

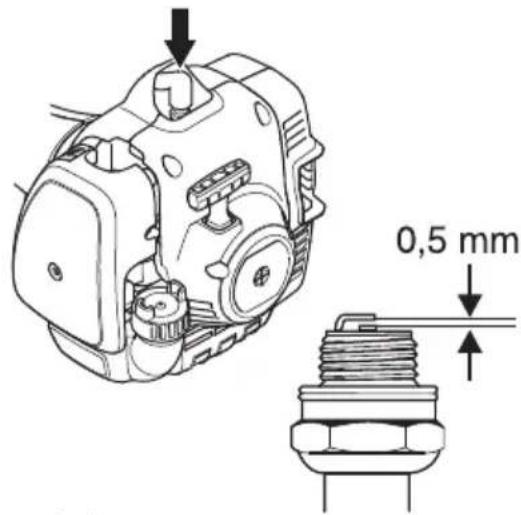

Zapalovací svíčka
Na stav zapalovací svíčky má nepříznivý vliv:
- Nesprávné seřízení karburátoru.
- Nesprávná palivová směs (příliš mnoho oleje nebo špatný olej). Znečištěný vzduchový filtr.
Tyto faktory přispívají k tvorbě usazenin na elektrodách zapalovací svíčky, které mohou následně vést k provozním problémům a obtížím při startování.
Pokud se snižuje výkon zařízení, je obtížné jej nastartovat či dochází k problémům při volnoběžných otáčkách, vždy, než přikročíte k dalším opatřením, nejprve zkontrolujte stav zapalovací svíčky. Jestliže je zapalovací svíčka znečištěna, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky 0,5 mm. Zapalovací svíčka by se měla
vyměňovat po každém měsíci provozu nebo i častěji, pokud je to nutné.
VAROVÁNÍ! Vždy používejte doporučený typ zapalovacích svíček! Použití jiného typu zapalovacích svíček by mohlo poškodit píst. Dbejte na to, aby svíčka měla tzv. rádiové odrušení. Budete-li potřebovat další informace, požádejte o ně prodejce nebo společnost Husqvarna.
Dvoudílná trubka hřídele
Konec hnacího hřídele ve spodní polovině trubky hřídele musí být mazán mazivem vždy po 30 hodinách provozu. Při nedostatečném nebo nepravidelném mazání hrozí nebezpečí, že se konce hnacího hřídele (drážkovaný spoj) u dvoudílných modelů zadřou.
Vzduchový filtr
Vzduchový filtr je nutno pravidelně čistit od prachu a nečistot, jedině tak je možno odstranit:
- Poruchy karburátoru. Problémy při startování.
- Snížení výkonu motoru. Zbytečné opotřebení součástí motoru.
- Nadměrnou spotřebu paliva.
Čistěte vzduchový filtr po každých 25 hodinách provozu nebo častěji, pracujete-li v silně prašném prostředí.
Čištění vzduchového filtru
Odmontujte kryt vzduchového filtru a filtr vyjměte. Properte jej v teplé mýdlové vodě. Před jeho zamontováním zpět do stroje je nutno filtr řádně vysušit.
Vzduchový filtr, který byl používán po delší dobu, již nelze dokonale vyčistit. Filtr se proto musí v pravidelných intervalech měnit za nový. Rovněž poškozený filtr je nutno vyměnit.
Pokud pracujete se strojem v prašném prostředí, je zapotřebí vzduchový filtr napustit olejem. Viz pokyny pod rubrikou Napouštění vzduchového filtru olejem.
Napouštění vzduchového filtru olejem
Použijte vždy olej pro filtry HUSQVARNA, art. č. 531 00 92-48. Olej pro filtry obsahuje ředidlo, které umožňuje rovnoměrné vsáknutí oleje do materiálu filtru. Proto se vyvarujte kontaktu s pokožkou.

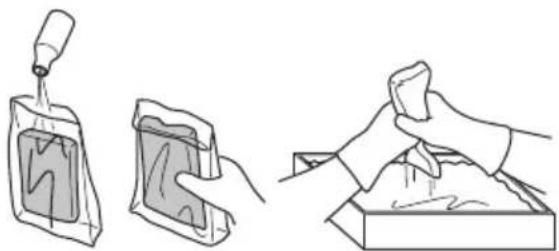

Vložte filtr do igelitového sáčku a polejte jej olejem. Promněte sáček, aby se olej rovnoměrně rozdělil. Filtr v sáčku vyždímejte a přebytečný olej vylejte před namontováním vzduchového filtru zpět do stroje. Nikdy nepoužívejte normální motorový olej. Ten svou tíhou prosákne filtrem a zůstane na dně.
Kolmý ozubený převod
Kolmý ozubený převod je výrobcem naplněn vhodným množstvím maziva. Přesto před použitím stroje zkontrolujte, zda je převod naplněn do 3/4 mazivem. Používejte speciální mazivo HUSQVARNA.
Toto mazivo zpravidla není nutné měnit s výjimkou případů, kdy bude celý převod podroben opravě.
Schéma technické údržby
Níže je uveden seznam těch úkolů údržby, které je nutno provést na stroji. Většina bodů je popsána v kapitole Údržba. Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k použití. Rozsáhlejší zásahy je nutno nechat provést autorizované servisní dílně.
| Śdrżba Denní údržba | | Tydenní
údržba | Měsićní
údržba |
| Očistěte stoj zvenku. X | | | |
| Zkontrolujte, ze zarázka regláze plynu a regláž plynu funguji bezpečné. | X | | |
| Proveřte Činnost vypínače. X | | | |
| Zkontrolujte, zda se rezné vybavení neotáci pri chodu motoru na volnoběh. | X | | |
| Výčistěte vzduchový filtr. V prípadě potřeby ho vyměnte. X | | | |
| Zkontrolujte, zda kryt není poškozen ani nemá trhinky. Byl-li kryt dystaven Úderu nebo má trhinky je nutno jej vyměnit. | X | | |
| Zkontrolujte, zda strunová hlava není poškozena ani nemá trhinky. V prípadě potřeby je nutno strunovou hlavu vyměnit. | X | | |
| Přesvěděte se, zda jsou matice a šrouby utažené. X | | | |
| Zkontrolujte, zda neuniká palivo z motoru, nádrzejne nebo palivovych hadiček. | X | | |
| Zkontrolujte startér a jeho lanko. X | | | |
| Očistě prostor okolo zapalovací svíčky. Demontujte svíčku a prěkontrolujte vzdálenost elektrod. Seřiděte vzdálenost na 0,5 mm nebo svíčku vyměnte. | | X | |
| Očistěte chladící systém stroje. X | | | |
| Očistěte nebo vyměnte sítku lapače jisker na tlumiči zvuku (platí pouze pro tlumiče bez katalyzátoru). | | X | |
| Výčistěte zevné karburátor a jeho okolí. X | | | |
| Zkontrolujte, zda je kolmý ozubený prěvod naplněn do 3/4 mazivem. V prípadě potřeby doplěte speziálním mazivem. | | X | |
| Zkontrolujte, ze není palivový filtr znečistěn nebo palivová hadička popraskaná nebo zda nejsou jiné defekty. V prípadě nutnosti vyměnte. | | | X |
| Překontrolujte věchny elektrické kabely a konektory. X | | | |
| Zkontrolujte spojku, pružiny spojky a buben spojky s ohledem na opotřebování. V prípadě nutnosti vyměnte v autorizované servisní dínlě. | | | X |
| Vyměnde svíčku zapalování. X | | | |
Budete-li potřebovat další informace, požádejte o ně prodejce nebo společnost Husqvarna.
TECHNICKÉ ÚDAJE
Technické údaje
122C 122LK
Motor
Obsah válce, cm3
21,7 21,7
Vrtání válce, mm 32,0 32,0
Zdvih, mm 27 27
Otáčky chodu naprázdno, ot/min 2900 2900
Doporučené maximální vysoké otáčky chodu naprázdno, ot/min
7200 9100
Otáčky výchozího hřídele, ot/min 7200 6232
Maximální výkon motoru dle ISO 8893, kW/ ot./min. 0,6/7800 0,6/7800
Tlumič zaběhnutý s katalyzátorem Ano Ano
Systém zapalování řízený počtem otáček Ne Ne
Systém zapalování
Palivová a mazací systém
Objem palivové nádrže, litr
0,3
0,3
Hmotnost
Hmotnost bez paliva, bez řezného vybavení a krytu, kg
4,4
4,8
Emise hluku
(viz poznámka 1)
Hladina akustického výkonu, změřená dB(A)
102
104
Poznámka 1: Emise hluku do okolí naměřené jako efekt zvuku (LwA) dle direktivy ES 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/EC.
Poznámka 2: Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB(A).
Poznámka 3: Uvedené údaje pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1 m/s².
TECHNICKÉ ÚDAJE
| 122LK |
| Schválené príslušenství Typ Kryt šného vybavení, art.č. | | |
| Závit hřídele kotouče M10 | | |
| Strunová hlava T25 (struna o | 2,0 - 2,7 mm) 574 19 87-01 | | |
| 122C |
| Schválené príslušenství Typ Kryt šného vybavení, art.č. | | |
| Závit hřídele pro kotouč 3/8 R | | |
| Strunová hlava | T25 (struna o | 2,0 - 2,7 mm) 574 47 95-01 |
| T25C (struna o | 2,0 - 2,7 mm) 574 47 95-01 |
Pro uvedené modely se doporučují následující nástavce.
| Schvalené nástavce Používá se pro: | |
| Nástavec se zametačem SR600-2 122LK | |
| Nástavec s plotostřihem HA110 122LK | |
| Nástavec s plotostřihem HA850 122LK | |
| Nástavec s ohražovačem EA850 122LK | |
| Nástavec s křovinožezem PA1100 122LK | |
| Prodlužovací nástavec EX850 122LK | |
| Příslušenství kultivátoru CA230 122LK | |
| Nástavec s foukacem BA101 122LK | |
| Nástavec se šteitinovým kartáčem BR600 1 | 22LK |
| Nástavec s odmechovacem DT600 122LK | |
ES Prohlášení o shodě (Platí pouze pro Evropu)
Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel: +46-36-146500, tímto prohlašuje, že křovinořezy Husqvarna 122C a 122LK, s výrobními čísly od roku 2016 dále (rok je zřetelně označen na typovém štítku a za ním následuje výrobní číslo), jsou ve shodě s požadavky SMĚRNICE RADY:
- ze 17. května 2006 týkající se strojních zařízení 2006/42/EC. - ze dne 26. února 2014 "týkající se elektromagnetické kompatibility" 2014/30/EU. - ze dne 8. května 2000 "týkající se emise hluku do okolí" 2000/14/ES. Posouzení shody dle Přílohy V. Pro informace ohledně emisí hluku viz kapitolu Technické údaje.
Byly uplatněny následující standardní normy:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007
SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švédsko, provedlo povinné schválení typu firmě Husqvarna AB. Čísla certifikátů: 122C - SEC/10/2271. 122LK - SEC/10/2272
Institut SMP Svensk Maskinprovning AB rovněž ověřil shodu s dodatkem V směrnice Evropského parlamentu a Rady 2000/14/ES. Číslo certifikátu je: 122C - 01/164/068 122LK - 01/164/067
Husqvarna, dne 30. března 2016
Per Gustafsson, ředitel vývoje (Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)
Symboly na stroji a v příručce:
Vždy používejte schválené ochranné rukavice.
Noste masivní neklouzavé topánky.
Ostatní symboly/emblémy na stroji odkazují na zvláštní požadavky certifikace pro určité trhy.
Motor se vypne posunutím vypínače do polohy stop. NEZAPOMEŇTE! Vypínač se automaticky vrátí do polohy startování. Kryt zapalovací svíčky je třeba při montáži, kontrole a údržbě odmontovat ze svíčky, aby se zabránilo náhodnému nastartování.
Vždy používejte schválené ochranné rukavice.
Vyžaduje se pravidelné čištění.
Vizuální kontrola.
Vážený zákazníku,
Vážený zákazníku, 399
OBSAH
Obsah 400
CO JE CO?
Z jakých částí je složen zastřihávač trávníku? 401
Bezpečnostní vybavení stroje 403
Řezací část 405
MONTÁŽ
Montáž smyčkového držadla 406
Vzduchový filtr 415
Plán údržby 417
TECHNICKÉ ÚDAJE
Technické údaje 418
11 Kryt vzduchového filtru 12 Palivové čerpadlo 13 Páka sytiče 14 Návod k obsluze 15 Kombinovaný klíč 16 Kryt startování 17 Hřídelová spojka 18 Kuželový převod 19 Maznice kuželového ozubeného převodu 20 Unašeč (122LK)
Důležité
DŮLEŽITÉ!
Stroj je určen pouze k trimování trávníku.
Při práci s touto pohonnou jednotkou můžete používat pouze takové řezací nástroje, které doporučujeme v kapitole Technické údaje.
Pokud se vyžínač trávníku používá nesprávně nebo neopatrně, může být nebezpečný a může způsobit vážná až smrtelná zranění obsluhy nebo jiných osob. Je velmi důležité, abyste si přečetli tento návod k obsluze a porozuměli jeho obsahu.
Stiskněte páčku plynu a přesvědčte se, že se vrací do své původní polohy, když ji uvolníte.
Zkontrolujte, zda se páčka plynu a pojistná páčka plynu volně pohybují a zda vratné pružiny náležitě fungují.
VŠEOBECNÁ BEZPEČNOSTNÍ OPATŘENÍ
Vyhledejte si instrukce v odstavci Start. Nastartujte stroj a přidejte na plný plyn. Uberte plyn a zkontrolujte, zda se řezací nástroj zastavil a zda poté dostal stav. Pokud řezací nástroj rotuje i při chodu stroje na volnoběh, potom je třeba zkontrolovat nebo opravit nastavení volnoběhu na karburátoru. Vyhledejte si instrukce v části Údržba.
Vypínač
VAROVÁNÍ! Tlumič výfuku obsahuje chemické látky, které mohou mít karcinogenní účinky. Vyhýbejte se kontaktu s těmito chemickými látkami v případě, že se tlumič výfuku poškodí.
VAROVÁNÍ! Nezapomeňte, že:
Montáž smyčkového držadla
Zaklapněte smyčkové držadlo na hřídel stroje. Upozorňujeme, že smyčkové držadlo musí být namontováno pod šipkou na hřídeli stroje.
- Našroubujte šroub, pojistnou destičku a křídlovou matici podle obrázku. Utáhněte křídlovou matici.
Při demontáži postupujte podle těchto instrukcí v opačném pořadí.
- Otočením gombíka (alespoň 3krát) uvolníte spojku.
Stiskněte a podržte tlačítko (C). Pevně uchopte konec zařízení a vytáhněte nástavec přímo ze spojky.
Bezpečnost práce s palivem
Nikdy stroj nestartujte:
1 Když jste na něj rozlili palivo. Otřete rozlité palivo a zbytkové palivo nechte odpařit. 2 V případě, že vylejete palivo na sebe nebo na své šaty, vyměňte si je. Umyjte si všechny části těla, které přišly do kontaktu s palivem. Použijte mýdlo a vodu. 3 Pokud ze stroje uniká palivo. Pravidelně kontrolujte, zda z uzávěru nádrže nebo palivových vedení neuniká. V případě úniku se obraťte na svého servisního technika.
Přeprava a uchovávání
Před nastartováním zkontrolujte
Všeobecné pracovní pokyny
DŮLEŽITÉ
V tejto časti sú uvedené základné bezpečnostné opatrenia týkajúce sa práce s trimovacím (zastrihávacím) nástrojom.
Pred použitím stroja musíte pochopiť rozdiely medzi prerezávaním lesného porastu, kosením trávového porastu a vyžínaním.
Odstráňte kryt vzduchového filtra a vytiahnite filter. Umyte ho v teplej mydlovej vode. Pred vložením skontrolujte, či je filter suchý.
Vzduchový filter, ktorý sa používa nejakú dobu, sa nedá celkom očistiť. Preto sa musí v pravidelných intervaloch nahrádzať novým. Poškodený filter sa musí vždy vymeniť.
Prevod so šikmým ozubením je naplnený správnym množstvom mazadla už vo výrobnom závode. Napriek tomu pred použitím stroja treba skontrolovať, či je prevod s kužeľovým ozubením naplnený mazadlom do troch štvrtín. Používajte špeciálne mazadlo firmy HUSQVARNA.
Mazivo v kužeľovom ozubenom prevode nie je zvyčajne potrebné meniť, mení sa iba v prípade opráv.
Plán údržby
Rýchlosť vývodného hriadeľa, ot./min. 7200 6232
Max. výkon motora podľa ISO 8893, kW/ ot./min. 0.6/7800 0.6/7800
Tlmič katalyzátora výfuku Áno Áno
Palivový a mazací systém
Kapacita palivovej nádrže, litre 0,3 0,3
Hmotnosť
Hmotnosť bez paliva, rezného nástroja a chrániča, kg 4,4 4,8
Emisie hluku
(pozri poznámku 1)
Ekvivalentní hladina akustického tlaku u ucha uživatele měřená podle norem EN ISO 11806 a ISO 22868. dB(A): 88 90
Hladiny vibrací
(viz poznámka 3)
Ekvivalentní hladina vibrací (a hv,eq) na rukojetích, měřená podle norem EN ISO 11806 a ISO 22867, m/s².
Vybavení vyžínačovou hlavou (originál), vlevo/vpravo 5,0/3,6 3,6/3,5
Osobní ochranné prostředky 424
Bezpečnostní výbava stroje 425
Řezací zařízení 427
SESTAVENÍ
Nastavení smyčkové kruhové rukojeti 428
Nastavení ochranného krytu trimmeru a hlavy trimmeru 428
Nastavení ochranného krytu trimmeru a hlavy trimmeru 428
Sestavení a rozebrání dvoudílné hřídele 429
MANIPULACE S PALIVEM
Důležité Osobní ochranné prostředky
DŮLEŽITÉ!
Stroj je určen pouze k sekání trávy.
