GEBRUIKSAANWIJZING 122C HUSQVARNA

NL Gebruiksaanwijzing 156-178

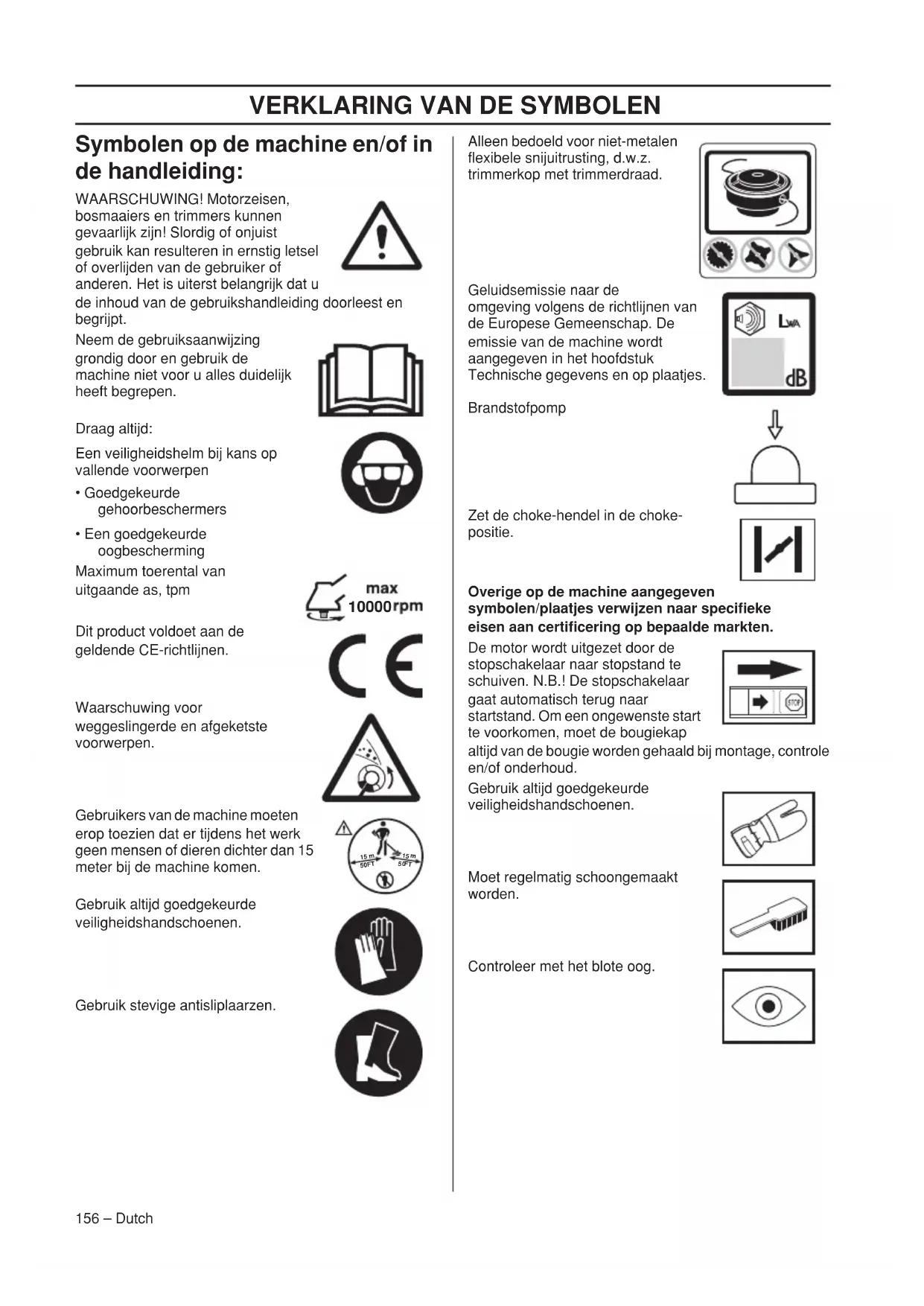

Symbolen op de machine en/of in de handleiding:

WAARSCHUWING! Motorzeisen, bosmaaiers en trimmers kuren gevaarlijk zich! Slordig of onjuist gebruik kan resulteren in ernst letsel of overlieden van de gebruiker of anderen. Het is uiterst belangrijk dat u de inhoud van de gebruikshandleiding begrijpt.

Neem de gebruiksanaanjwijing grondig door en gebruik de machine Niet voor u alles duidelijk hebft begrepen.

Draag altijd:

Een veiligheidshelm bij kans op vallende voorwerpen

Goedgekeurde gehoorbeschemmers
Een goedgekeurde oogbescherming

Maximum toerental vanuitgaande as, tpm

Dit product voldoet aan de geldende CE-richtlijnen.

Waarschuwing voor weggeslingerde en afgeketste voorwerpen.

Gebruikers van de machine moeten erop toezien dat erijdens het werk geen mensen of dieren zichter dan 15 meter bij de machine kommt.

Gebruik alkijd goedgekeurde veiligheidshandschoenen.

Gebruik stevige antisliplaarzen.

max 10000rpm

Alleen bedoeld voor Niet-metalen
flexibele snijuitrusting, d.w.z.
trimmerkop met trimmerdraad.

Geluidsemissie aan de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine worden aangegeven in het hoofdstuk Technische gegevens en opplaatjes.

Brandstofpomp

Zet de choke-hendel in de choke-positie.

Overige op de machine aangegeven symbolen/plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

De motor worden uitgezet door de stopschakelaar maar stopstand te schuiven. N.B.I De stopschakelaar gaat automatisch terug maar startstand. Om een ongewenste start te voorkomen, moet de bougiekap algijd van de bougie worden gehaald b en/of onderhoud.

Gebruik aktijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna haelt een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabrik liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werkigt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300aar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geprodueerd, van houtfornuizen tot moderne keukenmachines, naalmachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaaier geintroduceerd, die in 1959 ward gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, producereren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een groe hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiodeaar volle tevredenheid zult waorderen. Door de aankoop van een van once producten krijt u de beschikking over professionele hulp bij reparations en service mocht er toch ieits gebeuren. Wanner u de machine Niet heeft gekocht bij een van onze erkende dealers, kurz u hen vragenaar de dichtstbijzindere serviceworkplaats.

Wij hopen dat u tevreden zult+zijn met uw machine en dat deze u gedurende lange tijd za vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen要去 uervoar zorgen de gebruiksaanwijzing aan de neue eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

INHOUD

Inhoud Voor het starten moet u rekening

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine en/of in de handleiding: 156 INLEIDING

Besteklant! 157

INHOU

Inhoud 158

WAT IS WAT?

Wat is wat op de trimmer? 159

ALGEMENE VEILIGHEIDSINSTRUCTIES

Voor het starten moet u rekening houden met de volgende punten: 158

Belangrijk 160

Persoonlijke veiligheidsuitrusting 160

Veiligheidsuitrusting van de machine 161

Snijuitrusting 163

MONTEREN

Loophandvat monteren 165

Monteren van trimmerbeschemkap en trimmerkop 165

Monteren van trimmerbeschemkap en trimmerkop 165

Deelbare steel monteren en demonteren 166
BRANDSTOFHANTERING

Controle voor het starten 169

Starten en stoppen 169

ARBEIDSTECHNIEK

Algemene werkinstructures 171

ONDERHOUD

Carburateur 173

Geluiddempfer 173

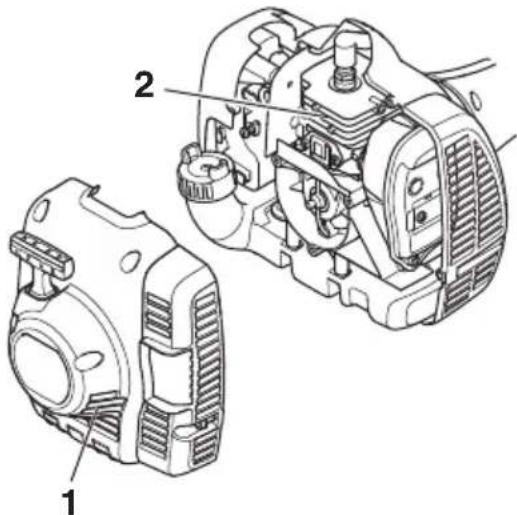

Koelsystem 174

Bougie 174

Deelbare steel 174

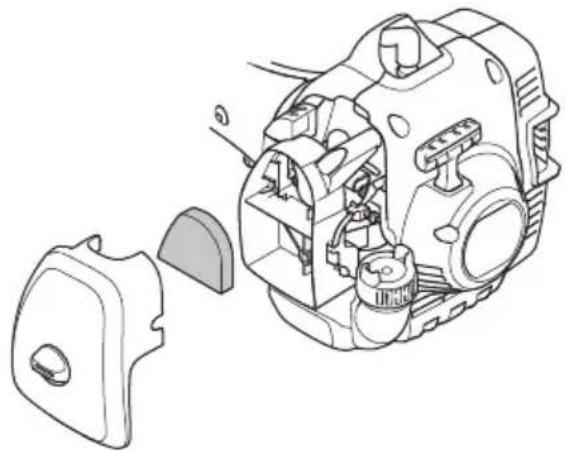

Luchtfilter 175

Onderhoudsschema 176

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 178

houden met de volgende punten:

• Lees de gelebruiksaanwijzing aandachtig.
• Controller de montage en de afstelling van de snijuitrusting.

WAARSCHUWING! Langdurige blotstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom algid goedgekeurde gehoorbescheming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men要去 algid originele onderden gebruiken. Niet goedgekeurde wijzigingen en/of nicht-originele onderden kannen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een motorzeis, bosmaaier of trimmer kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zich, dat ernstig letsel of het overlijen van de gebruiker of anderen kan veroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

WAT IS WAT?

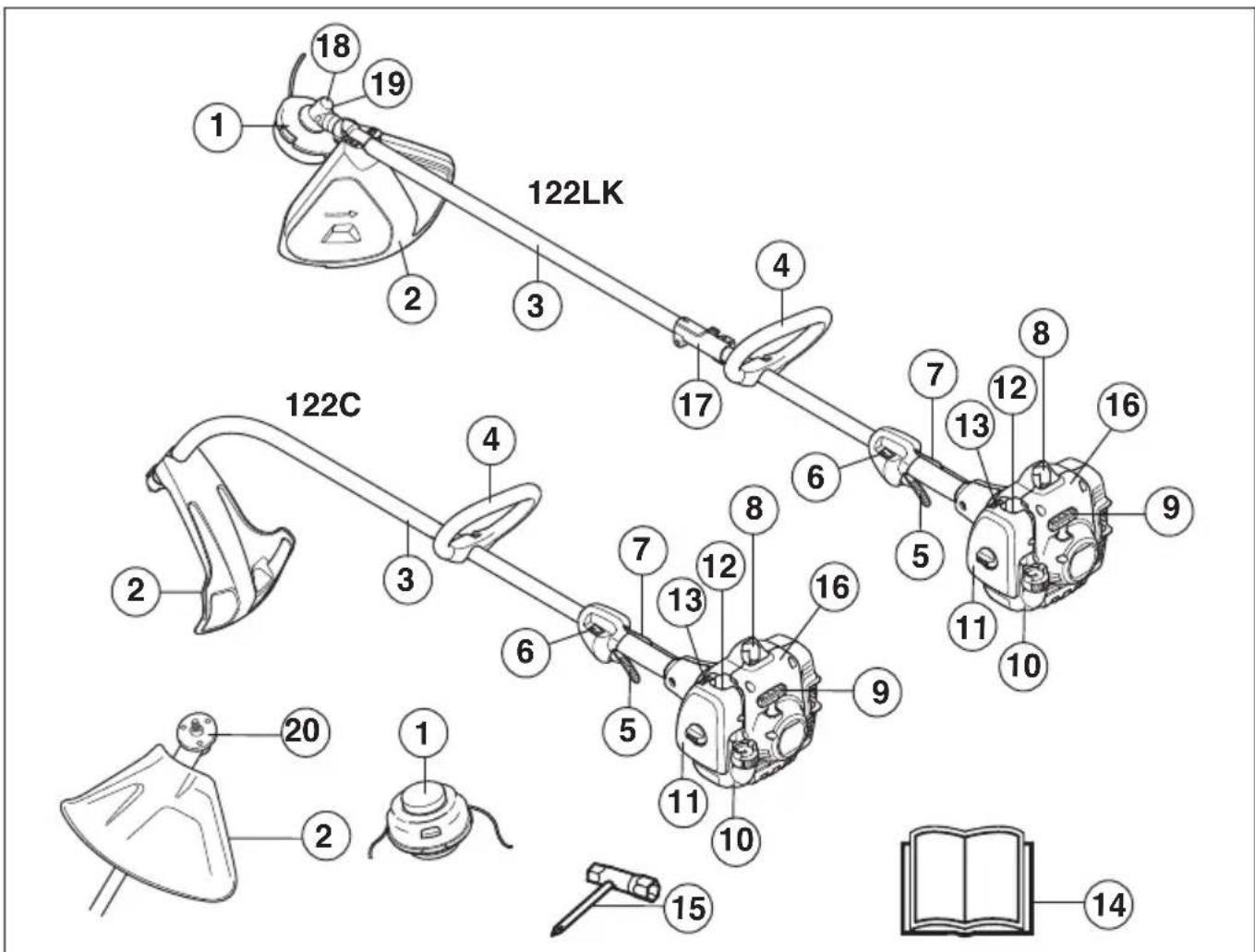

Wat is wat op de trimmer?

1 Trimmerkop
2 Beschermkap voor snijuitrusting
3 Steel
4 Loophandvat
5 Gashendel
6 Stopschakelaar
7 Gashendelvergrendeling
8 Bougiekap en bougie
9 Starhendel
10 Brandstoftank

11 Luchtfilterdeksel
12 Brandstofpomp
13 Chokehendel
14 Gebruiksaanwijzing
15 Combisleutel
16 Starter
17 Steelkoppeling
18 Hoekoverbrenging
19 Bijvulopening smeermiddel, hoekoverbrenging
20 Meenemer (122LK)

Belangrijk

BELANGRIJKI

De machine isuitsluitend bedoeld voor het maaien van gras.

De enige accessoires waarvoor u de motorenheid als aanrijfeenheid mag gebruiken zich de snijuitrustingen die aanbevolen worden in het hoofdstuk Technische gegevens.

Mogelijk zijn landelijkke of lokale wettelijkke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermögen, beoordelingsvermögen of coordinatievermögen negatif beinvloeden.

Draag alsijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Gebruik nooit een machine die zo gewijzigd is dat ze nicht langer overeenkomt met de originele UITvoering.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreibenveiligheidscontroles en de onderhouds- en service-instructiesuit. Bepaalde onderhouds- en servicemaatregelen要去en door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Alle deksels, beschemingen en hendels moeten aangebracht zich voor u start. Verzeker u ervan dat de bougieedop en ontstekingskabel onbeschadigelijk om het risico van een elektrische schok te voorkomen.

De gebruiker van de machine moet erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen. Indien meerdere gebruikers in hetzelfde gebied werken,要去 de veiligheidsafstand minimaal 15 meter bedragen.

Voer voor gebruik een algemene inspectie van de machine uit; zie onderhoudsschema.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedieren.

WAARSCHUWING! Een motor lately lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken verroorzaken door verstikking of koolmonoxidevergiftingig.

WAARSCHUWING! Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine zijn. Omdat de machine is uitgerust met een terugverende stopschakelaar en kan worden gestart op lage snelheid en met weinig kracht op de starthandgreep, kunnen zichs kleine kinderen onder bepaalde omstandigheden de kracht hebben, die nodig is om de machine te starten. Dat kan een risico van ernstig persoonlijk letsel inhouden. Verwijderaarom de bougiekap wanner de machine Niet onder toezicht staat.

Persoonlijke veiligheidsuitrusting

BELANGRIJKI

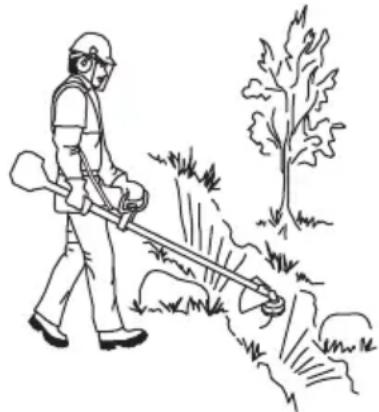

Een grastrimmer kan bij onjuist of onachtzaam gebruik een gevaarlijk gereedschap zich dat ernstig of zelfs dodelijk letsel aan de gebruiker of anderen kan toebrengen. Het is van essentieel belang dat u de inhoud van de gebruikershandleiding doorleest en begrijpt.

Bij al het gebruik van de machine moet goedgekeurde personlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's Niet, maar verminder het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanner u uw utrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wonneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

HELM

Een veiligheidshelm bij kans op vallende voorwerpen

GEHOORBESCHERMING

U moet gehoorbescherming met voldoende dampvermogen dragen.

OOGBESCHERMING

Gebruik aktijd goedgekeurde oogbescherming. Wanner u een vizier gebruikt要去 ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril worden een bril bedoeld die voldoet aan

norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen.

HANDSCHOENEN

Draag handschoenen indien nodig, b.v. wanner u de snijuitrusting monteert.

LAARZEN

Gebruik stevige antisliplaarzen.

KLEDEDING

Draag kleding van stevige stof en draag geen loszittende kleding die gemakkelijk vast kan haken in takken en struikgewas. Draag altijd een stevige lange broek. Draag geen sieraden, korte broek of sandalen en loop nicht op blote voeten. Zorg ervoor dat uwhaar Niet lager dan uw scholders hangt.

EHBO-KIT

U要去altijdeenEHBO-kitbijdehandhebben.

Veiligheidsuitrusting van demachine

In dit hoofdstuk worden verklaard wat de veiligheidsonderdelen van de machine zich, welke functie ze hebben en hoe de controle en het onderhoud要去en uitgevoerd worden om hun goede werkig veilig te stellen. Bekijk het hoofdstuk Wat is wat? om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanner het onderhoud aan de machine Niet op de juiste manier worden uitgevoerd en wanner service en/of reparaties nicht vakkundig worden gedaan. Indien umeer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde serviceworkplaats.

BELANGRIJK!

Om service en reparations aan de machine uit te voeren, moet u een speciale oppleiding hebben. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles Niet goed doorstaat, moet u ermee maar uw serviceworkplaats gaan. Als u een van once producten koopt, garandeert dit dat de reparations en service door een vakman kennen worden uitgevoerd. Als u uw machine heeft gekocht bij een van once dealers die geen serviceworkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontrolled en onderhoden worden zoals beschreiben in dit hofdstuk. Als uw machine Niet door alle controles kommt,要去 ermee maar uw serviceworkplaats voor reparatie.

WAARSCHUWING! Als men teveel worden blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij Personen die een slechte bloedcirculatie hebben. Consalteer uw dokter wanner u symptomen heeft die gekoppeld kunnen worden aan te grote bloatstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of vermindering van kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico's kunnen bij lage temperaturen toenemen.

Gashendelvergrendeling

De gashendelvergrendeling is geconstrueree on onopzettelijke activering van de gashendel te voorkomen. Wanner de vergrendeling (A) in het handvat worden gedrukt (= wanner men het handvat vasthoudt) worden de gashendel ontkoppeld (B). Wanner men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug maar hun respectievelijke beginpositions. Dit gebeurt via twee van elkaar onafhankelijk terugspringveersystemen. Deze positie

ALGEMENE VEILIGHEIDSINSTRUCTIES

houdt in dat de gashendel automatisch vergrendeld worden op stationair draaien.

Controleer of de gashendel vergrendeld is in de stationaire stand wanner de gashendelvergrendeling in de oorspronkelijke stand staat.

Druk de gashendelvergrendeling in en controller of ze teruggaat maar de oorspronkelijke positie wanneer uhaar loslaat.

Controleer of de gashendel en de gashendelvergrendeling vlot lopen en of hunt terugspringveersystemen werken.

Zie instructies in het hoofdstuk Start. Start de machine en geef vol gas. Laat de gashendel los en controllerer de desnijuitrusting stopt en stil blijft staan. Als de snijuitrusting roeteert wanner de gashendel in de stationaire stand staat,要去 de stationairstand van de carburateur gecontroleerd worden. Zie instructies in het hoofdstuk Onderhoud.

Stopschakelaar

De stopschakelaar moet gebruikt worden om de motor uit te schakelen.

Start de motor en controller of de motor wordenuitgeschakeld wonneer de stopschakelaar in destopstand worden gezet.

Beschermkap voor snijuitrusting

Deze beschermkap voorkomt dat losse voorwerpen in de richting van de gebruiker worden geslingerd. De beschermkap voorkomt tevens dat de gebruiker in aanraking komt met de snijuitrusting.

Controleer of de beschemkap nicht beschadigd is en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gehad heeft.

Gebruik aktijd de aanbevolen beschemkap voor die specifieke snijuitrusting. Zie het hoofdstuk Technische gegevens.

WAARSCHUWING! Onder geen bedding mag snijuitrusting worden gebrukt zonder dat een goedgekeurde beschemkap is gemonteerd. Zie het hoofdstuk Technische gegevens. Indien een verkeerde of defekte beschemkap worden gemonteerd, kan dit ernstige verwondingen verroorzaken.

ALGEMENE VEILIGHEIDSINSTRUCTIES

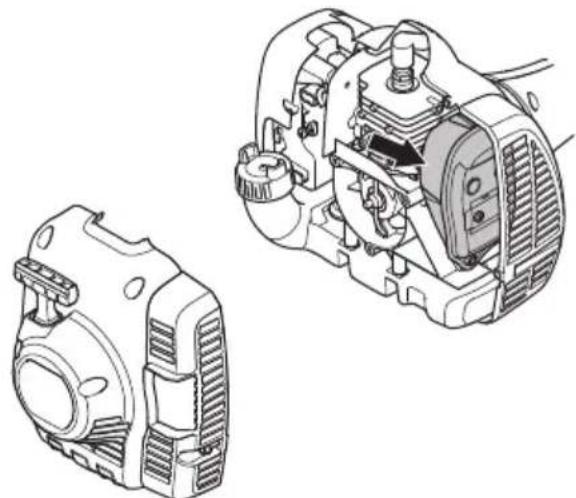

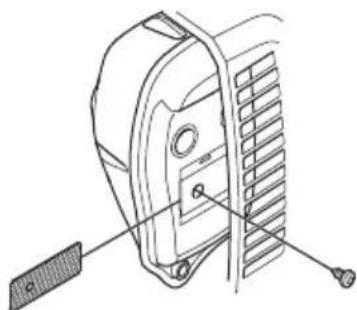

Geluiddempster

WAARSCHUWING! Gebruik de machine nooit binnenshuis of in ruimtes die ventilatie missen. De uitlaatgassen bevatten koolmonoxide, een geurloos, giftig en levensgevaarlijk gas.

De geluiddempfer wird ontworpen om het geluidsniveau zo laag möglich te houden, en om de uitlaatgassen weg te richten van de gebruiker. Geluiddempersuitgerust met katalysator zich ook ontworpen om schadelijke stoffen in de uitlaatgassen te reduceren.

In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebbenkaarom de geluideddempersuitgerust met een zogenaamd vonkenopvangnet. Controller of de geluideddemer van uw machine uitgerust is met zo'n net.

Voor geluideddempers is het erg belangrijk dat de controle, onderhouds- en service-instructies gevolgd worden.

Gebruik de machine nooit wanner de geluiddempo.
defect is.

Controleer regelmatig of de geluidemper vastzit in demachine.

Als de geluidddemper van uw machine uitgerust is met een vondenopvangnet,要去 dit regelmatig schoongemaakt worden. Een verstoet net leidt tot

oververhitting van de motor wat tot ernstige beschadigingen van de motor leidt.

WAARSCHUWING! Tijdens het gebruik en eenijdje daarna is de geluidemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

WAARSCHUWING! De binnenkant van de geluidemper bevat chemicalien die kankerverwekkend hunnen. Vermijd contact met deze elementen wanner de carburateur is beschadigd.

De uitlaatgassen van de motor zijn heet en kuren vonden bevatten die brand kuren veroorzaken. Start de machine waarom nooit binnenshuis of in de buurt vanlicht ontvlambaar materiaal!

Snijuitrusting

In dit hoofdstuk wordt behandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken:

• Een maximum zaagprestatie krijgt.
• De levensduur van de snijuitrusting verlengt.

BELANGRIJKI

Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkap! Zie het hoofdstuk Technische gegevens.

Zie instructies voor snijuitrusting voor het correct invoeren van de draad en de keuze van de juiste draaddiameter.

WAARSCHUWING! Schakel.altijd de motoruit voor u aan de snijuitrusting begint te werken. De snijuitrusting blijft roteren nadat u de gashendel heeft losgelaten. Controller of desnijuitrusting volledig stilstaat en demonteer de kabel van de bougie voor u aan de snijuitrusting begint te werken.

WAARSCHUWING! Het gebruik van defecte snijuitrusting kan het risico op ongevallen vergroten.

Trimmerkop

BELANGRIJKI

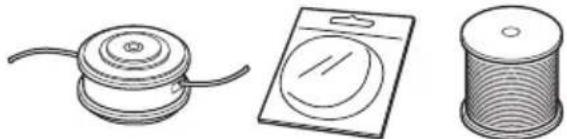

Denk er alkijd om dat de trimmerdraad stevig en gelingmatig rond de trommel worden gewikkeld, anders ontstaan er schadelijke trillingen in de machine.

• Gebruik uitsluitend de door ons aanbevolen trimmerkoppen en trimmerdraden. Ze zijn door de producent getest om bij een bepaalde motorgrootte te passen. Dit is vooral erg belangrijk wonneer men een volautomatische trimmerkop gebruikt. Gebruik uitsluitend aanbevolen snijuitrusting. Zie hoofdstuk Technische gegevens.

In het algemeen heeft eenkleinere machine kleine trimmerkoppen nodig en omgekeerd. Dit ontdat bij maaien met een draad, de motor de draad radiaal van de trimmerkop要去evoeren en bovendien bestand要去en gegen de watertand van het gras dat gemaaid worden.
- De lenghte van de draad is eveneens belangrijk. Een langere draad vereist een groter motorvermogen dan een korte, ook al is de diameter van de draad even groot.
Zorg ervoor dat het mes dat op de trimmerbeschemkap zit, nicht beschadigd is. Het worden gebruikt om de draad op de juiste lenghte af te snijden.
- Om de levensduur van de draad te verlengen,(Int. u hem een paarragen in water leggen.De draad wordt dan taai er gaat langer mee.

MONTEREN

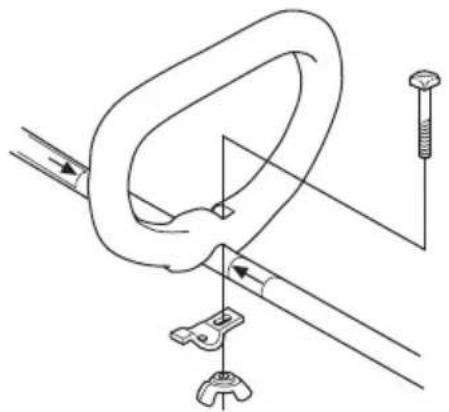

Loophandvat monteren

• Druk het loophandvat op de steel. Let op dat het loophandvatussen de pijlsymbolen op de steel moet worden gemonteerd.

• Monteer bout, klemplaatje en vleugelmoer volgens de tekening. Draai de vleugelmoer vast.

Monteren van trimmerbeschemkap en trimmerkop

(122LK)

• Monteer trimmerbeschemkap (A) voor het werken met een trimmerkop. De trimmerbeschemkap/ combibeschemkap worden vastgehaakt aan de bevestiging op de steel en vastgezet met een schroef (L).

• Monteer de meenemer (B) op deuitgaande as.
• Draai de bladas rond tot eén van de openings van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.

• Duw de borgpin (C) in de opening zodate de as vergrendeld worden.

• Schroef de trimmerkop (H) gegen de rotatierichting in op+zijn plaat.

• Ga voor het demonteren in omgekeerde volgorde tewerk.

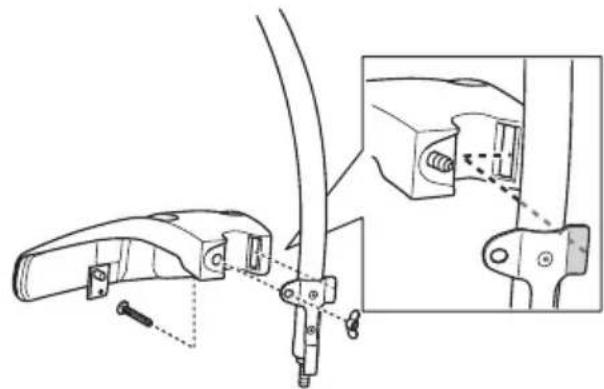

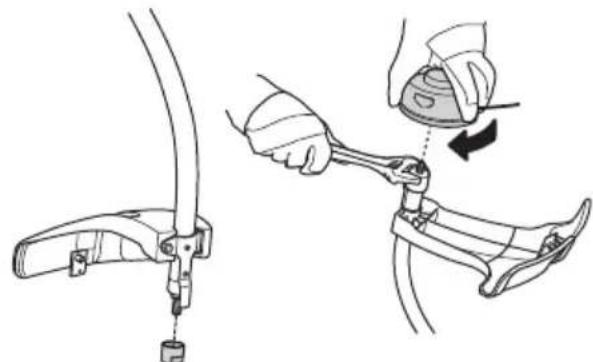

Monteren van trimmerbeschemkap en trimmerkop

(122C)

• Installee de beschemkap conform de tekening. Draai goed vast.

• Monteer de stofkap op de as. De moer要去 helemaal omsloten zich door de stofkap.

• Hou de stofkap met een bahco vast om te voorkomen dat de as draait.
• Schroef de trimmerkop op de as.

MONTEREN

Deelbare steel monteren endemonteren (122LK)

Monteren:

Maak de koppelng los door de knop linksom te draaien.
- Lijn het uitsteeksel op het hulpstuk (A)uit met de pijl op de koppeling (B).

• Druk het hulpstuk in de koppeleling tot het hulpstuk op zichnplaats klikt.

Voordat u de eenheid gaat gebruiken, moet u de knop zorgvuldig vastzetten.

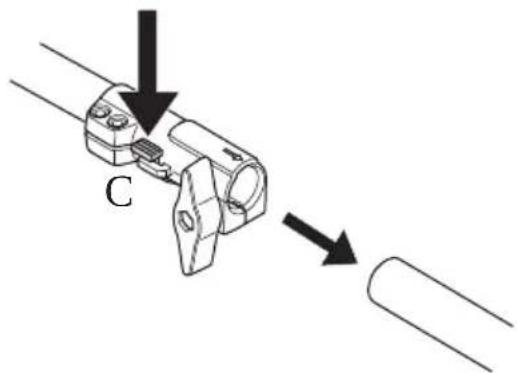

Demonteren:

Maak de koppeling los door de knop los te draaien (ten minste drie keer).

• Druk de knop (C) in en houd deze ingedrukt. Hou het machine-uiteinde goed vast en trek het hulpstukrechtuit de koppeling.

Start de machine nooit:

1 Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
2 Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact+zijn geweest met brandstof. Gebruik water en zeep.
3 Als de machine brandstof lekt. Controleer de tankdop en de brandstoffleidingen regelmatig op lekkage. Neem in geval van lekkage contact op met uw serviceworkplaats.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekkage en dampen nicht in contact+kennen met vonden of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.
  Bij opslag en vervoer van brandstof moeten algtd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.
• Als de machine gedurende langeijd Niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan. Tap de tank af in de juiste reservoirs in een goed geventileerde ruimte.
• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.
• De transportbescherming van de snijuitrusting moet tijdens vervoer of opslag van de machine algtd aangebracht zich.
  Zet de machine vast tijdens transport.
• Om een ongewenste start van de motor te voorkomen,要去 de bougiekap algijd worden verwijderd wanner de machine voor langeijd worden opgeborgen, wonneer de machine Niet onder toezicht staat en bij alle voorkomende servicemaatregelen.
• Laat de machine afkoelen voor deze in de stalling worden gezet.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico's.

Brandstof

N.B.! De machine is uitgerust met een tweetaktmotor; gebruik waarom.altijd een mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie.altijd nauwkeurig afmeet. Bij het Mengen vankleine brandstoffhoeveelheden zullen zichskleine afwijkingen van invloed�in op de mengverhouding.

WAARSCHUWING! Brandstof en brandstofdampen zijn zeer brandgevaarlijk en+kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daemon voorzichtig wanner u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

Benzine

N.B.! Gebruik aktijd met olie gemengde kwaliteitsbenzine van minimaal 90 octaan (RON). Indien uw machine is uiterust met een katalysator (zie hoofdstuk Technische gegevens)要去aktijd een loodvrije met olie gemengde kwaliteitsbenzine worden gebruikt. Gelode benzine beschadigt de katalysator.

Met ethanol gemengde brandstof, E10, kan worden gebrukt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 za leiden tot slechte motorprestaties en kan schade aan de motor veroorzaken.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor LASTLOPEN op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stigt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.
• Als men voortdurend met een hoog toerental werk, is het aan te raden een hoger octaangehalte te gebruiken.

Husqvarna-alkylaatbrandstof

Husqvarna beveelt het gebruik van Husqvarna-alkylaatbrandstof aan voor de Beste prestaties. De brandstof bevat minder schadelijke stoffen dan reguliere brandstof, waardoor schadelijke uitlaatgassen worden beperkt. De brandstofaat weinig resten acheter na verbranding, waardoor de motoronderdelen schoner blijven en de levensduur van de motor worden verlengd. Husqvarna-alkylaatbrandstof is Niet in alle markten verkrijgbaar.

Tweetaktolie

• Voor de Beste resultaten en prestaties,要去 HUSQVARNA tweetaktolie gebruiken, die special wordt gemaakt voor onsze luchtgekoelde tweetaktmotoren.
• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil (aangeduid met TCW).
• Gebruik nooit olie bedoeld voor vier-takt motoren.
• Een lage oliekwaliteit of een te rijk olie/ brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.
• Mengverhouding 1:50 (2%) met HUSQVARNA tweetaktolie.

Benzine, liter Tweetaktolie, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Mengen

• Meng de benzine en olie altiijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin alsid met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng Niet meer brandstof dan voor max. 1 maand nodig is.
• Als u de machine gedurende een langereijd nicht gebruikt, moet u de brandstoffank leeg make n hem schoonmake.

WAARSCHUWING! De katalysatorgeluidemper wordt erg heet, zowelijdens het gebruik als na het stoppen. Dit geldt ook voor stationair draaien. Verlies het brandgevaar Niet uit het oog vooral wanner u in de buurt bent van brandgevaarlijke stoffen en/of gassen.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen,要去 de volgende voorzorgsmaatregelen nemen:

Brandstof moet u buitenshuis(AP)
en bijvullen,uit de buurt van vonken of
vlammen.

Rook nicht of plaats geen warme voorwerpen in de buurt van de brandstof.

Tank nooit verwijl de motor draait.

Stop de motor en LAST hem voor het tanken enkele minuten afkoelen. Vul brandstof bij in een goed geventileerde ruimte. Vul brandstof nooit binnenshuis bij.

Open de dop van de tank voorzichtig wanner u wilt tanken zodate eventuele overdruk langzaam verdwijnt.

Draai de dop van de tank goed vast na het tanken.

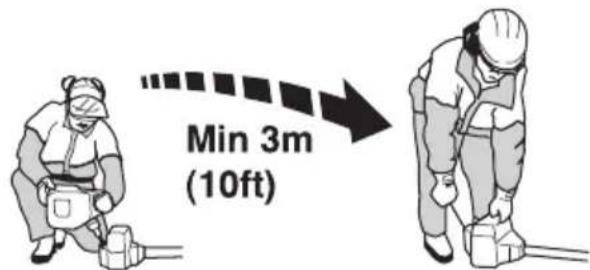

Haal de machine altijd weg van de tankplaats en-bron voordat u hem start.

• Gebruik een benzinetank met overvulbescherming.
• Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en LAST de benzineresten verdampen.
  Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank kuren defectenveroorzaken.
  Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult.

Controle voor het starten

• Controleer de trimmerkop en de trimmerbeschemkap op beschadigingen en barsten. Vervang de trimmerkop of de trimmerbeschemkap indien deutscheurugslag te verduren hebben gehad of barsten vertonen.

• Gebruik de machine nooit zonder beschemkap of een defecte beschemkap.
• Alle kappen要去en juist gemonteerd zijn en zonder gebreken voor de machine worden gestart.

Starten en stoppen

WAARSCHUWING! Start de machine nooit voor het complete koppelingdeksel met steel gemonteerd zich, anders kan de koppeling losraken en persoonlijke verwondingen verroorzaken.

Haal de machine altijd weg van de tankplaats en -bron voordat u hem start. Plaats de machine op een vaste ondergrond. Let erop dat de snijuitrusting geen voorwerp kan raken.

Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen. De veiligheidsafstand bedraagt 15 meter.

Starten

Brandstofpomp: Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft nicht helemaalGVuld te worden.

Choke: Zet de choke-hendel in de choke-positie.

WAARSCHUWING! Wanner de motor wordt gestart met de chokehendel in de chokestand begint de snijuitrusting direct te draaien.

Druk het machinelichaam met uw linkerhand gegen de grond (N.B.! Niet met uw voet!). Pak de starthendel beet,

trek met uwrechterland het starterkoord langzaam uit tot u waarstand voelt (de starthaken vrijpen in) en kaakervolgens snelle en krachtige trekbewegingen. Wikkel het startkoord nooit rond uw hand.

Zet de chokehendel onmiddelijk nadat de motor ontsteekt terug en doe hernieuwde startupingen tot de motor start. Wanner de motor start, geef snel vol gas en het startgas worden automatisch uitgezet.

N.B.! Trek het starterkoord Niet volledig uit en LAST de starthendel Niet zomaar los wanner het vollediguitgetrokken is. Dit kan tot beschadigingen van demachingen van de machine leiden.

Stoppen

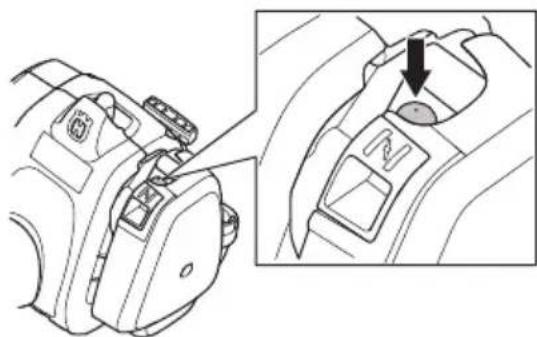

Stop de motor door de ontsteking af te zetten.

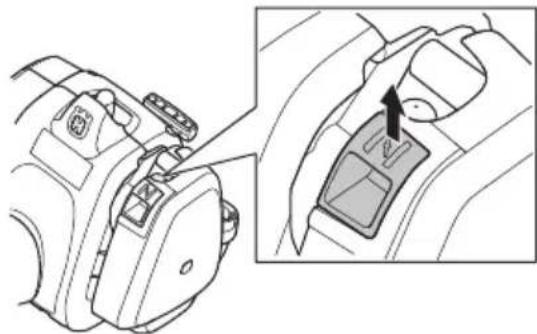

N.B.! De stopschakelaar gaat automatischtering naar startstand. Om een ongewenste start te voorkomen, moet de bougiekap algid van de bougie worden gehaald bij montage, controle en/of onderhoud.

Algemene werkinstructies

BELANGRIJKI

In dit hoofdstuk nemen we de basisveiligheidsregels voor het werkken met een trimmer door.

Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk要去en,要去en expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats.

Gebruik de machine nooit voor taken waarvoor u zich voldoende gekwalificeerd bent.

Voordat u de machine gaat gebruiken, moet u begrijpen wat het verschil is:tussen bos maaien, gras maaien en gras trimmen.

Basisveiligheidsregels

1 Controller de omgeving:
- Om ervoor te zorgen dat u de controle over uw machine Niet kunt verliezen vanwege omstanders, dieren of een andere reden.
- Om te voorkomen dat mensen, dieren en overigen Niet in contact komen met de snijuitrusting of geraakt worden door losse voorwerpen die wegteslingerd worden door de snijuitrusting.
N.B.! Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval vanood.
2 Controleer het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroeken glas, spijkers, ijzerdraad, touw en dergelijkke, die weggeslingerd+kunnen worden of vast+kunnen komen zitten in de zaaguitrusting.
3 Gebruik de motorkettingzaag nicht in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situatuies leiden, zo kan de grond glad+zijn.
4 Zorg ervoor dat u veilig kunt gaan en staan. Controller of er eventuele hindernissen zich als u onverwacht snel moet+kunnen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanner u op hellend terrein werkt.

5 Zorg voor een goede balans en een stabiele houding. Voorkom overstrekken. Zorg dat u.altijd stevig en in balans staat.
6 Gebruik alkijd beiden handen om de machine vast te houden. Hou de machine aan de rechterkant van uw lichaam.

7 De zaaguitrusting moet onder tailehoopte blijven
8 Houd alle lichaamsdelen uit de buurt van de draaiende snijuitrusting. Hou al uw lichaamsdelen uit de buurt van hete oppervlakken.
9 Bij verplaatsen要去 de motor uitgezet worden.
10 Wanneer de motor loopt, mag u de machine alleen neerzetten als u er een wakend oogje kurz op houden.

WAARSCHUWING! Noch de gebruiker van de machine noch iemand anders mag proberen het afgezaagde materiaal weg te trekken wanner de motor of desnijuitrusting draait, odomat dit tot ernstig letsel kan leiden.

Stop de motor en de snijuitrusting voordat u materiaal verwijdert dat rond de as van het zaagblad is gewikkeld, waar anders risico van letsel bestaat. De hoekeoverbrenging kan gereuime vrij na gebruik nog warm�n. Bij contact bestaat risico van brandwonden.

WAARSCHUWING! Waarschuwing voor weggeslingerde voorwerpen. Gebruik algtd goedgekeurde oogbescherming. Buig nooit over de beschermkap van de snijuitrusting heb. Stenen, vuil e.d. hunnen omhoog geworpen worden in uwogen en blindheid of ernstig letselveroorzaken.

Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers要去en zich buiten de veiligheidszone van 15m bevinden. Schakel de machine ommiddelijk uit indien iemand dichtterbij komt. Draai de machine nooit rond zonder eerst te controlleren of er,achter u Niet iemand zich in de veiligheidszode bevindt.

Basistechniek

Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volle toeren draait zonder dat hij belast worden kan dit tot ernstige beschadigingen van de motor leiden.

WAARSCHUWING! Soms raken takken of gras bekneld:tussen de beschemkap en de snijuitrusting. Stop altijd eerst de motor voordat u deze verwijdert.

Gras trimmen met trimmerkop

Trimmen

• Hou de trimmerkop vlak boven de grond en hoe hem schuin. Het werk worden gedaan door het uiteinde van de draad. Laat de draad in+zijn eigenven tempo werken. Duw de draad nooit in het materiaal dat u wilt maaien.

• De draad verwijdert zonder problemen gras en onkruid naast muren, omheiningen, bomen en bloemperken, maar kan ook het vere schors van bomen en struiken en de paaltjes van omheiningen beschadigen.
• Verminder het risico van beschadiging van gewassen door de draad in te korten tot 10-12 cm en het moetertoerental te verminderen.

Schoonschrapen

• Met de schraaptechniek kan men alle ongewenste begroeiling verwijderen. Hou de trimmerkop vlak boven de grond en een ietsje scheef. Laat het uiteinde van de draad gegen de grond slaan naast bomen, palen, standbeelden e.d. N.B.! Deze techniekveroorzaakt grotere slijtage van de draad.

• De draad verslijt vlugger en moet vaker aangevoerd worden wonneer men gegen stenen, bakstenen, beton, metalen omheiningen enz. werkt dan wonneer men in contact kommt met bomen en houten omheiningen.
  Bij het trimmen en schoonschrapen mag u niet vol gas (80%) ) given zodat de draad longer meegaat en de trimmerkop minder slijt.

Maaien

• De trimmer is ideaal voor het maaien van gras opplaatsen waar men met een gewone gazonmaaier moeilijk bij komt. Houijdens het maaien de draad parallel met grond. Duw de trimmerkop Niet gegen degrond omdat dit het gazon en het gereedschap kan beschaden.

Tijdens normala maaien mag de trimmerkop nicht voortdurend in contact komen met de grond. Een dergelijk voortdurend contact kan tot beschadigingen en slijtage van de trimmerkop leiden.

Vegen

• Het ventilatoreffect van de roterende draad kan gebruikt worden om snel en gemakkelijk schoon te makes. Hou de draad parallel met en boven de oppervlakken die schoongeveegd要去en worden en beweeg het gereedschap heb en weer.

• Bij het maaien en vegen moet u vol gas geven om een goed resultaat te krijgen.

BELANGRIJK! Om onbalans en trillingen in het stuur te voorkomen, dient de kap van de trimmerkop algid te worden gereinigd als het draad worden verrangen. Controller ook of het andere deel van de kop moet worden gereinigd.

Carburateur

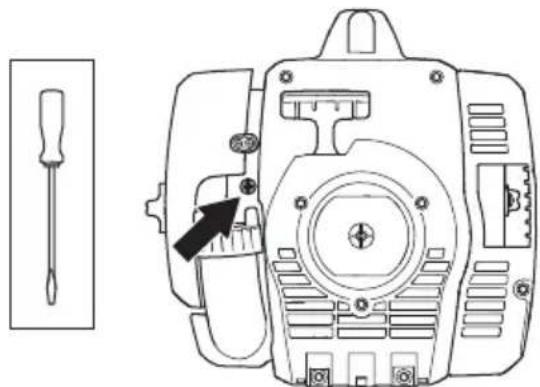

Afstelling van het stationair toerental

Voor met het afstellen worden begonnen,要去 het luchtfilter schoon zijn en het luchtfilterdeksel gemonteerdহen.

Het stationair toerental worden afgesteld met de stationairschroef T als opnieuw afstellenoodzakelijk is. Draai de T-schroef eerst met de klok mee tot de snijuitrusting begint te roteren.Draai daarna de schroef tegen de klok in tot de snijuitrusting stilstaat.Het stationair toerental is correct afgesteld als de motor in alle posities gelijkmatig draait. Er moet een goede marge+zijn tot het toerental waarbij de snijuitrusting begint te draaien.

Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens.

WAARSCHUWING! Als het stationair toerental Niet zo kan worden afgesteld dat de snijuitrusting stilstaat, dient u uw dealer/servicewerkplaats te raadplegen. Gebruik de machine nooit voor deze correct is afgesteld of gerepareerd.

Geluidemper

N.B.! Bepaalde geluideddempers zichen voorzien van een katalysator. Zie het hoofdstuk Technische gegevens om te checken of uw machine voorzien is van een katalysator.

De geluidemper is ontworpen om het geluid van de machine te reduceren, en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet

en bevatten vonden die droge en ontvlambare materialen in brand kuren steken.

Bepaalde geluideddempers zich voorzien van een speciaal vonkenopvangnet. Indien uw machine uitergerust is met zo'n geluideddempers,要去het net minstens eén keer per week schoonmaken. Gebruik bij voorkeur een stalen borstel. Op geluideddempers zonder katalysator要去 het net eenkeer per week worden schoongemaakt en eventueel worden verrangen. Op geluideddempers met katalysator要去 het net eenkeer per maand worden gecontroleerd en eventueel schoongemaakt. Bijevt. beschadigingen aan het net moet dit verrangen worden. Indien het net vaak verstoit is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor controle. Met een verstoet net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gevolg.

N.B.! Gebruik de machine nooit als de geluiddempo in slechte staat is.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluidemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

Koelsystem

Om de werktemperatuur zo laag möglich te houden, is de machine uitergerust met een koelsystem.

Het koelsysteme bestaat UIT:

1 Luchtinlaat in de starter.
2 Koelflenzen op de cilinder.

Maak het koelsysteme een keer per week schoon met een borstel; dit moet vaker gebeuren wonneer u in moeilijke omstandigheden werkt. Een vuil of verstop koelsysteme leidt tot oververhitting van de machine waardoor de cilinder en zuiger beschadigd nutzen worden.

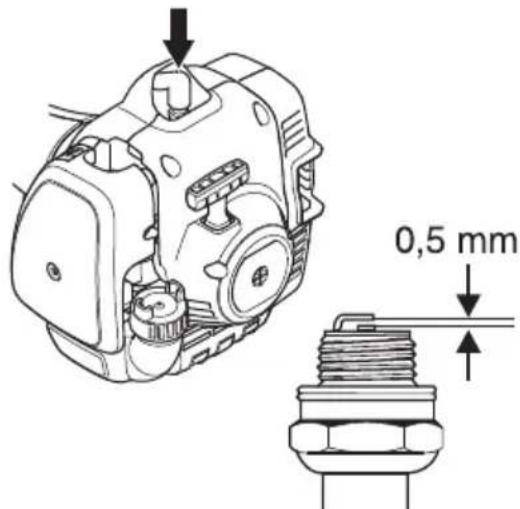

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

• Een incorrecte afstelling van de carburateur.
• Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie).
• Een vuil luchtfilter.

Deze factoren veroorzaken afzetingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanneer de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altijd eerst de bougie te controleren voor u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controllerer of de afstand:tussen de elektroden 0,5 mm

bedraagt. De bougie要去 na een maand gebruik, of eerder indien nodig, verrangen worden.

N.B.! Gebruik steeds het correcte bougietype! Andere types können de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie zag. radio-ontstoring heeft. Neem contact op met uw dealer of Husqvarna wonneer u meer informatatie nodig hebt.

Deelbare steel

Het aandrijfasuiteinde in de onderste steel moet om de 30 werkuren inwendig gesmeerd worden met vet. Als ze Niet regelmatig gesmeerd worden, bestaat het risico dat de aandrijfasuiteinden (spiebanenverbindingen) van de deelbare modellen gaan klemmen.

ONDERHOUD

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur.
• Moeilijkheden bij het starten.
  Vermogensverlies.
• Onnodige slijtage van de motoronderdelen.
  Abnormaal hoog brandstofverbruik

Maak het filter na 25 werkuren schoon of vaker wanneer u in abnormaal stoffige omstandigheden werkt.

Luchtfilter schoonmaken

Demonteer het cilinderdeksel en verwijder het filter. Maak het schoon in een warm sopje van water en zeep. Controller of het filter droog is voor u het terugplaatst.

Na een lange gebruiksperiode kan het luchtfilter Niet meer worden gereinigd. Daarom要去 het filter regelmatig verwangen worden. Een beschadigd luchtfilter要去 algijd verwangen worden.

Wordt de machine onder stoffige omstandigheden gebruikt, moet het luchtfilter geolied worden. Zie de aanwijzingen in het hoofdstuk Luchtfilter olien.

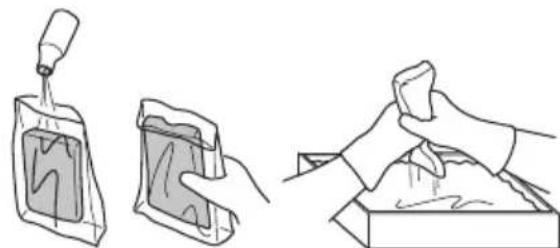

Luchtfilter olien

Gebruik algijd HUSQVARNA filterolie, artikelnr. 531 00 92-48. De filterolie bevat een oplosmiddel zodat het makkelijk gelijkmatig in het filter kan worden verdoeff. Vermijd waarom contact met de huid.

Doe het filter in een plastic zak en giet de filterolie erbij.
Kneed de plastic zak om de olie te verdelen. Knijp het filter in de plastic zak uit en giet de overgebleven olie weg voordat het filter op de machine worden gemonteerd.
Gebruik nooit gewone motorolie. Deze zakt zeer snel

door het filter maar beneden en blijdt dan op de bodem liggen.

Hoekoverbrenging

De hoekoverbrenging is af fabriek bevuld met een geschikte hoeveelheid vet. Voor u de machine in bevruik neemt, moet u controleren of de overbrenging voor 3/4 bevuld is met vet. Gebruik HUSQVARNA speciaalvet.

Het smeermiddel in het transmissiehuis moet normalaigezien alleen verrangen worden in geval van een reparatie.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreven in het hoofdstuk Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamhedenuitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen要去en door een erkende serviceworkplaats worden uitgevoerd.

Onderhoud	Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon. X
Controller of de gashendelvergrendeling en de gashendel goed werkken uit veiligheidsoogpunt.	X
Controller of de stopschakelaar werkt. X
Controller of de snijuitrusting Niet roeteert bij stationair draaien. X
Maak het luchtfilter schoon. Vervang het indien nodig. X
Controller of de beschemkap Niet beschadigd is en geen barsten vertoont. Vervang de beschemkap als ze gebarsten is of slagen te verduren gehad heeft.	X
Controller of de trimmerkop onbeschadigd is en geen barsten vertoont. Vervang de trimmerkop indien nodig.	X
Controller of de bouten en moeren en vastgedraaidijken. X
Controller of er brandstof lekt uit motor, tank of brandstofleidingen.	X
Controller de starter en het starterkoord. X
Maak de bougie uitwendig schoon en controller de afstandCUSSEN de elektroden. Stel hem in op 0,5 mm of verrang de bougie.		X
Maak het koelsystem van de machine schoon. X
Maak het vondenopvangnet van de geluidemper schoon ofvervang het (geldt alleen bij geluidempers zonder katalysator).		X
Maak de buitenkant van de carburateur en de directe omgeving van de carburateur schoon.		X
Controller of de haakse overbrengging voor 3/4 bevuld is met smeermiddel. Vul indien nodig bij met speciaal vet.		X
Controller of het brandstofffilter Niet is verontreinigd en of debrandstoffleiding geen barsten of andere defecten vertoont.Vervang indien ditoodzakelijk is.			X
Controller alle kabels en aansluitingen. X
Controller de koppeling, de koppelingsveren enkoppelingsstrommel op slijtage. Laat indien nodig bij een erkende serviceworkplaats verrangen.			X
Vervang de bougie. X

NOTE!
Neem contact op met uw dealer of Husqvarna wanneer umeer informatatie nodig hebt.

Technische gegevens

	122C 122LK
Motor
Cylinderinhoud, cm3	21,7 21,7
Cylinderdiameter, mm 32,0 32,0
Slaglengte, mm 27 27
Stationair toerental, t/min 2900 2900
Aanbevolen max. overtoeren, t/min 7200 9100
Toerental van uitgaan as, tspm 7200 6232
Max. motorvermögen volgens ISO 8893, kW/ omw./ min.	0,6/7800 0,6/7800
Geluiddemper met katalysator Ja Ja
Een toerentalgeregeld ontstekingssystemeem Nee	Nee
Ontstekingssystem
Bougie	BRISK HQT-4	BRISK HQT-4
Elektrodenafstand, mm	0,5	0,5
Brandstof-/smeersystem
Inhoud benzinetank, liter	0,3	0,3
Gewicht
Gewicht,[zonder brandstof, snijuitrusting en beschermkap, kg]	4,4	4,8
Lawaai-emissie
(zie opm. 1)
Geluidsvermögen, gemeten dB(A)	102	104
Geluidsvermögen, gegardeerd LWA dB(A)	104	108
Geluidsniveaua
(zie opm. 2)
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens EN ISO 11806 en ISO 22868, dB(A):	88 90
Trillingsniveaua
(zie opm. 3)
Equivalente trillingsniveaua (ahv,eq) bij handvat, gemeten overeenkomstig EN ISO 11806 en ISO 22867, m/s2
Uitgerust met trimmerkop (origineel), links/rechts	5,0/3,6	3,6/3,5

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschilussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variatiesussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.

Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukiveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).

Opm. 3: De gerapporteerde geevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

TECHNISCHE GEGEVENS

122LK
Goedgekeurde accessoires Type		Beschermkap voor de snijuitrusting, Artikelnr.
Schroefdraad bladas M10
Trimmerkop T25 (Ø 2,0-2,7 mm draad) 574 19 87-01
122C
Goedgekeurde accessoires Type		Beschermkap voor de snijuitrusting, Artikelnr.
Schroefdraad bladas 3/8 R
Trimmerkop	T25 (Ø 2,0-2,7 mm draad) 574 47 95-01
	T25C (Ø 2,0-2,7 mm draad) 574 47 95-01

De volgende accessoires bevelen wij aan voor onderstaande modellen.

Goedgekeurde accessoires Gebruik met
Bezemhulpstuk SR600-2 122LK
Heggeschaarhulpstuk HA110 122LK
Heggeschaarhulpstuk HA850 122LK
Kantensnijderhulpstuk EA850 122LK
Zaaghulpstuk PA1100 122LK
Accessoire verlengstuk EX850 122LK
Opzetstuk cultivator CA230 122LK
Opzetstuk blazer BA101 122LK
Accessoire borstel BR600 122LK
Accessoire voor verticuteren DT600 122LK

EG-verklaring van overeenstemming (Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, telefoon: [phone], verklaart hierbij dat de grastrimmers Husqvarna 122C en 122LK met serienummers van 2016 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoen aan de vereisten van de volgende EU-richtlijnen:

-van 17 mei 2006 "beteffende machines" 2006/42/EG.
- van 26 februar 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU.
- van 8 mei 2000 "b retreatende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. Beordeling van de overeenstemming uitgevoerd volgens Bijlage V. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.

De volgende normen zijn van toepassing:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten hebben nummer: 122C - SEC/10/2271, 122LK - SEC/10/2272

SMP Svensk Maskinprovning AB heeft ook overeenkomst bevestigd met bijlage V van de richtlijnen van de raad 2000/14/EG. Het certificaat hebft nummer: 122C - 01/164/068, 122LK - 01/164/067

Huskvarna, 30 maart 2016

Per Gustafsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentation.)

Originele instructies
