BRUKSANVISNING 122C HUSQVARNA

Montering av loopholetag

• Snapp loophandtaget over riggroret. Observera att loophandtaget maste monteras mellan pilmarkeringarna på riggroret.

• Onormalt hog bransleforbrukning.

Rengöring av luftfilter

Inoljning av luftfilter

Brug skridsikre og stabile stovler.

TOJ

Kontroller, at gasreguleringen og gasreguleringslåsen går let, og at returfjedersystemet fungerer.

Se anvisningerne under overskriften Start. Start maskinen, og giv fuld gas. Slip gasreguleringen, og kontrotter, at skareudstyret standser, og at det forbliver i stilstand. Hvis skareudstyret roterer med gasreguleringen i tomgangsstilling, kal karburatorenstomgangsjustering kontrolleres. Se anvisningerne under overskriften Vedligeholdelse.

Stopkontakt

Transport og opbevaring

Graestrimning med trimmerhoved

Trimming

• Undgå at lade trimmerhovedet have permanent kontakt med jorden ved normal klipning. En södan kontakt kan medføre skader og slitage på trimmerhovedet.

Fejning

Rengør filteret after 25 timers drift eller oftere, hvis forholdene er usaedvanligt støvede.

ADVARSEL! Ryddesager, buskryddere og trimmere kan vare farlige! Uforsiktig erler feilaktig bruk kan resultere i alvorlige skader ell er ddsfall forBrukerenller andre.Det er svertviktg at du leser og forstar innholdet i Brukerhandboken.

Les noye gjennom
bruksanvisingen og forsta
innholdet fdr du brukermaskinen.

Bruk alltid:

Vernehjelm dersom det kan foreligge fare for fallende gjenstander.

Godkjent hørselsvern

Godkjent oyevern

Maks. turtall pa utgaende aktel, o/min

Dette Produktet er i overensstemmelse med gjeldende CE-direktiv.

Se opp for gjenstander som slynges ut og rikosjetterer.

Bruker av maskinen skal sorge for at/DD meennesker ell dyr komer nermere enn 15 meter mens arbeidet pagar.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide stvler.

Øvrige symboler/klistremerker angitt pa maskinen gjelder spesifikke krav for sertifiseringer pa visse markeder.

Motoren slas av ved at stoppekontakten fores til stoppstilling. OBS! Stoppekontakten gár automatisk tilbake til startstilling. For a unnga ufrivillig start, ma derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll Bruk alltid godkjente vernehansker.

Gratulerer med ditt valg om Å kjoep et Husqvarna-produkt! Husqvarna har aner som gå tilbake til 1689, da kong Karl XI fikk oppførnt fabrikk ved kanten av Huskvarnaelven for produitsj on musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttil a produse vannkraft og pa den maten utgjorde et vannkraftverk. I de mer enn 300 ar Husqvarna-fabrikken har ekstert er det blitt produsert utallige produktor, alt fra vedovner til moderne kjokkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den forste motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er pa dette omradet Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som hoyeste prioritet. Forretningsideen er a utvikle, produsere og markedsfere Produktter til skogs- og hagebruk samt byggog anleggsindustrien. Husqvarnas mal er ogsa a vare i forkant nar det gjelder ergonomi, brukervennlight, sikkerhet og miljotenkning, og det er derfor det er utviklet en rekke finesser for a forbde Produktene pa disse omradene.

Vi er overbevist om at du vil sette pris pa vart produits kvalitet og yteeve n i lang tid fremover. Et kjop av et av vare produiter gir deg til gang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjopt hos en av vare autoriserte forhandlere, sa spor dem etter naermeste serviceverksted.

Vi haper du vil ble fornoyd med maskinen din og at den vil vare din ffolgesvenn i lang tid fremover. Husk at denne brauksanvisingen er et verdipapir. Ved a folge dens innhold (bru, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og ogsa oke dens bruktverdi. Sorg for a overlate brauksanvisingen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-product!

Husqvarna AB arbeider lopende med a videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrorende bl.a. form og utseende uten varsel.

INNHOLD

Innhold Før start mA man legge merke til

SYMBOLFORKLARING

Symboler pa maskinen og/eller i
bruksanvisingen: 67

INNLEDNING

Kjarekunde 68

INNNHOLD

Innhold 69

HVA ER HVA?

Hva er hva pa trimmeren? 70

GENERELLE SIKKERHETSINSTRUKSJONER

Personlig verneutstyr 71

Maskinens sikkerhetsutstyr 72

Skjareutstyr 74

MONTERING

Montering av loophandtak 75

Montering av trimmerbeskyttelse og trimmerhode 75

Montering av trimmerbeskyttelse og trimmerhode 75

Montering og demontering av delbart riggrr 76

BRENNSTOFFHÄNDTERING

Fylling av brennstoff 78

START OG STOPP

Kontroll for start 79

Start og stopp 79

ARBEIDSTEKNIKK

Generelle arbeidsinstruksjoner 81

VEDLIKEHOLD

Forgasser 83

Lyddemper 83

Kjolesystem 84

Tennplugg 84

Delbart riggror 84

Lufffilter 85

Vedlikeholdsskjema 86

TEKNISKE DATA

Tekniske data 87

EF-erklæring om samsvar 88

folgende:

• Les nôye gjennom bruksanvisingen.
• Kontroller skjæeutstyrets montering og justering.

ADVARSEL! Langvarig ekspondering overfor stoy kan gi varige horselsskader. Bruk derfor alltid godkjent horselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon ma ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid original tilleggsutstyr. U autorisierte endringer og/ eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren erler andre.

ADVARSEL! En ryddesag, buskrydder erler trimmer som brukes uforsiktig erler feilaktig, kan vare et farlig redskap som kan forarsake alvorlige skader erler dodsfall for brukeren erler andre. Det er meget viktig at du leser og forstar innholdet i donne bruksanvisingen.

HVA ER HVA?

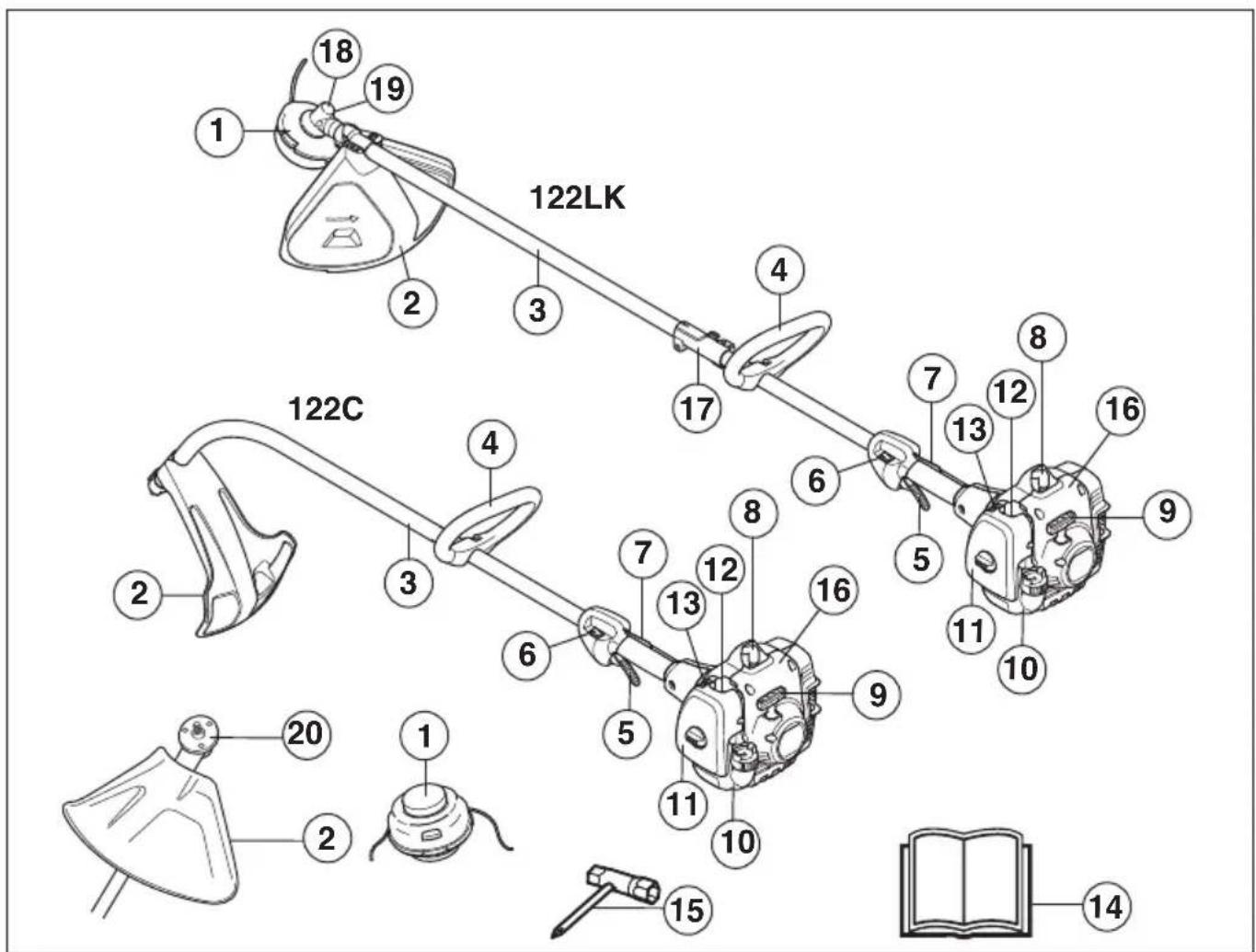

Hva er hva pa trimmeren?

1 Trimmerhode
2 Vern for skjaereutstyr
3 Riggror
4 Loophandtak
5 Gassregulator
6 Stopbryter
7 Gassregulatorsperre
8 Tennplugghette og tennplugg
9 Starthandtak
10 Brennstofftank

11 Luftfilterdeksen
12 Brennstoffpumper
13 Chokeregulator
14 Bruksanvisning
15 Kombinokkel
16 Startmotor
17 Riggrorkoping
18 Vinkelgir
19 Pafylling av smoremiddel, vinkelgin
20 Medbringer (122LK)

Viktig

VIGTIG!

Maskinen er bare konstruert for gresstrimming.

Det eneste tilleggsutstyr du kan bruke motorenheten som drivkilde for, er de typer skjareutstyr vi anbefaler i kapitlet Tekniske data.

Bruken avienne maskinen kan vare regulert av nasjonal aller lokal lovgivning. Samsvar med oppgitt lovgivning.

Bruk aldri maskinen hvis du er trett, har drukket alkohol.
eller bruker medisiner som kan pavirke syn,
vurderingsevne eller kroppskontroll.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

Bruk aldri en maskin som det er noe galt med. Utfor sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i/DDne braksanvisingen.Noen vedlikeholds- og servicetiltak ma utfores av erfarne og kvalifiserte spezialister.Se instruksjonene under overskriften Vedlikehold.

Alle deksler, alt vern og alle handtak ma vare montert for maskinen startes. Pase at tennplugghen to genningskabelen er uskadde for a unnga fare for elektrisk stot.

Brukere av maskinen skal sorge for at/DDke mennesker.
eller dyr kommer naermere enn 15 meter under arbeidet.
Hvis flere arbeider pa samme sted, skal
sikkerhetsavstanden vare minst 15 meter.

Foreta en inspeksjon av hele maskinen for bruk. Se vedlikeholdsskjemaet.

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt när den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive aller passive medisinske implantater. For a redusere risikoen for alvorlig aller livstruende skade, anbefaler vi at personer med medisinske implantater rädförer seg med sin lege og produsenten av det medisinske implantatet ffor的各项 maskinen tas i bruk.

ADVARSEL! Å kjare en motor i et innestengt eller)darlig ventilert rom kan forarsake dodsfall ved kveling ull karbonmonoksidforgiftning.

ADVARSEL! La aldri barn bruke erler oppholde seg i nærheten av maskinen. Ettersom maskinen er utstyrt med tilbakefjarende stoppekontakt og kan startes med lav hastighet og kraft pa starthandtaket, kan selv sma barn under visse omstendigheter oppna den kraft som trengs for a starte maskinen. Dette kan medfere risiko for alvorlig persanskade. Ta derfor av tennpluggehten nr maskinen ikke er under oppsvikt.

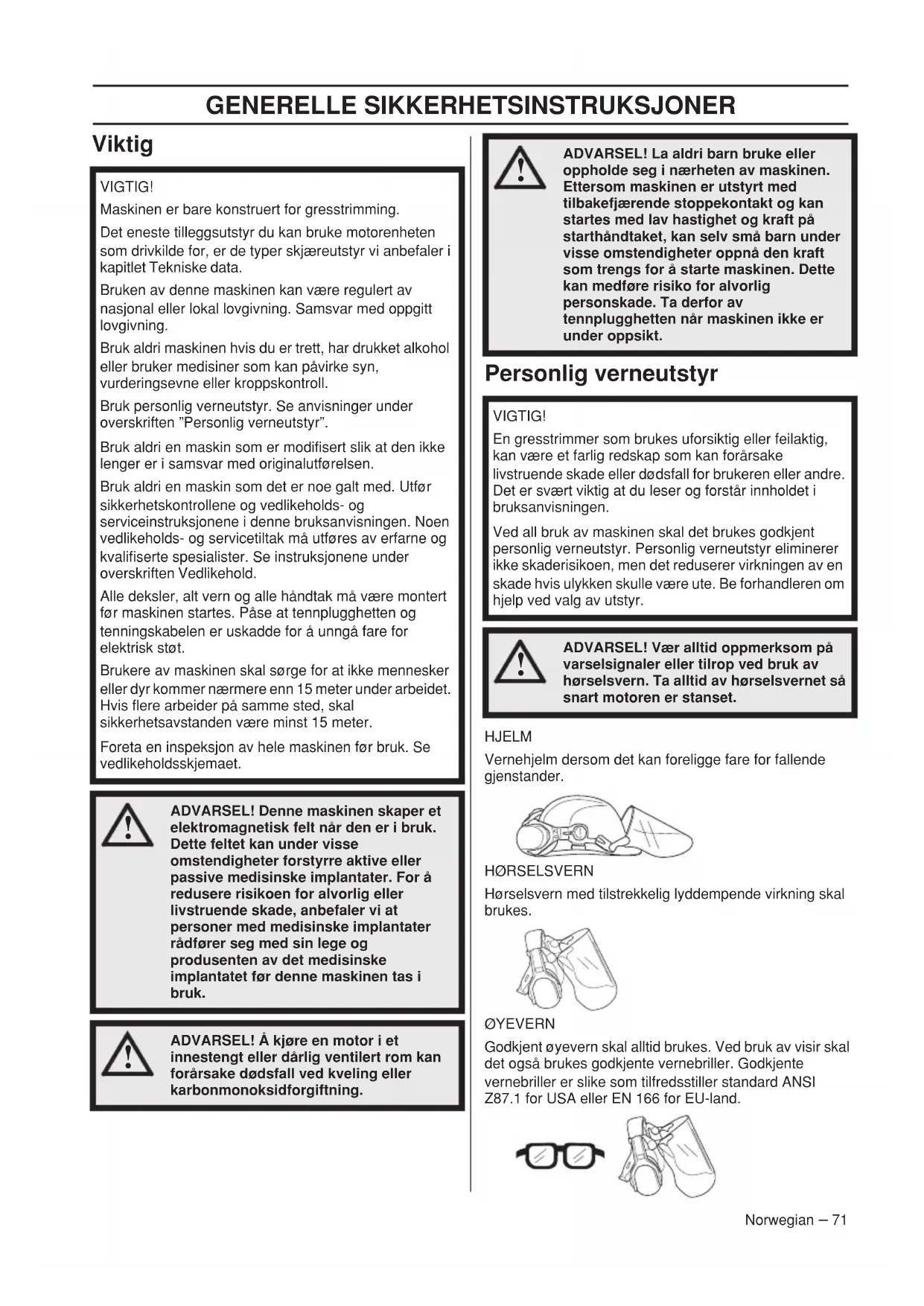

Personlig verneutstyr

VIGTIG!

En gresstrimmer som brukes uforsiktig aller feilaktig, kan vare et farlig redskap som kan forarsake livstruende skade aller dodsfall for brukeren aller andre. Det er svertvikig at du leser og forstar innholdet i braksanvisingen.

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer icke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle vare ute. Be forhandleren om hjelp ved valg av utstyr.

ADVARSEL! Vær alltid oppmerksom pa varselsignaler eller tilrop vedBruk av hørsvern. Ta alltid av hørsvernet sa snart motoren er stanset.

HJELM

Vernehjelm dersom det kan foreligge fare for fallende gjenstander.

HORSELSVERN

Horselsvern med tilstrekkelig lyddempende virkning skal brukes.

OYEVERN

Godkjent øyevern skal alltidBrukes. Ved bruk av visir skal det ogsa brukes godkjente vernebriller.Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA ell er EN 166 for EU-land.

00

GENERELLE SIKKERHETSINSTRUKSJONER

HANSKER

Hansker skal brukes ved behov, f eks ved montering av skjaereutstyr.

STØVLER

Bruk sklisikre og solide stvler.

KLAER

Klaerne ma vare av materiale som taler riving, unnga bruk av altfor vide klaer som lett henger seg fast i kvister og grener. Bruk alltid kraftige langbukser. Ikke bruksmykker, kortbukser erler sandaler, og gå ikke barbent. Pase at haret ikke henger nedenfor skuldrene.

FORSTEHEJELPSUTSTYR

Førstehjelpsutstyr ma alltid finnes for handen.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for a vare sikker pa at utstyret fungerer. Se kapitet Hva er hva? for a se hvor disse delene er plassert pa din maskin. Maskinens levetid kan forkortes og risikoen for ulykker kan oke dersom vedlikehold av maskinen ikke utfores pa riktig mæte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trengerytterligere opplysninger.

VIGTIG!

All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder saerlig maskinens sikkerhetsutstyr. Hvis maskinen ikke bestar alle kontrollene som er oppgitt nedenfor, ma du oppseke et serviceverksted. Kjop av vareprodukter garanterer at du kan fæ utfør en fagmessig reparasjon og service. Hvis maskinen ikke er kjopt hos en av vare sericefaghandlere, sá spør dem etter nærmeste serviceverksted.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholds som beskrevet i dette avsnittet. Hvis maskinen ikke bestar alle kontrollene, på serviceverksted oppsokes for reparasjon.

ADVARSEL! Overekspondering for vibrasjoner kan fore til blodkar-ller nerveskader hos personer som har blodsirkulasjonsforstyrelser. Oppskelege hvis du opplever fysiske symptomosom kan relateres til overekspondering for vibrasjoner. Eksempel pa slike symptomer er dovning, manglende felsese, "kiling", "stikk", smerte, manglende eller reduset styrke, forandringer i hudens farge aller overflate. Disse symptomene opptrer vanligvis i fingrer, hender aller handledd. Risikoen kan oke ved lave temperaturer.

Gassregulatorsperre

Gassregulatorsperren er konstruert for a hindre at gassregulatoren aktiveres ufrivillig. När sperren (A) trykkes ned i handtaket (= när man holder rundt handtaket), frikuples gassregulatoren (B). När grepet rundt handtaket slippes, tilbakestilles bade gassregulatoren og sperren til sin opprinnelige posisjon. Dette skjer via to returfjærsystemer som fungerer uavhengig av haverande. Denne posisjonen innebaerer at gassregulatoren automatisk lases pa tomgang.

Kontroller at gassregulatoren er last i tomgangsstilling nargassregulatorsperren er i sin utgangsposisjon.

Trykk inn gassregulatorsperren og kontroller at den gartilbake til sin opprinnelige stilling när den slippes.

Kontroller at gassregulatoren og gassregulatorsperren garlett og at returfjærsystemet fungerer.

GENERELLE SIKKERHETSINSTRUKSJONER

Se anvisninger under overskriften Start. Start maskinen og gi full gass. Slipp gassregulatoren og kontroller at skjæeutstyret stanser og at det blir stænde stille. Hvis skjæeutstyret roterer nrgassregulatoren star i tomgangsstilling ma forgasserens tomgangsjustering kontrolleres. Se anvisninger under overskriften Vedlikehold.

Stoppbryter

Stoppbryteren skal brukes for á slá av motoren.

Start motoren og kontroller at motoren blir slatt av nár stoppbryteren fores til stoppstilling.

Vern for skjareutstyr

Denne skjermen skalhindre at lose gjenstanderslynges ut motBrukeren. Skjermen hindrer ogsa Brukeren i a komme ikontaktmed skjaereutstyret.

Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet hvis det er blitt utsatt for slag eller har sprekker.

Bruk alltid anbefalt vern for det spesifikke skjaereutstyret. Se kapitlet Tekniske data.

ADVARSEL! Skjæeutstyr ma ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.

Lyddemper

ADVARSEL! Bruk aldri maskinen
innendors aller i rom uten ventilasjon.
Avgassene ineholder karbonmonoksid,
en giftig og livsfarlig gass uten lukt.

Lyddemperen er konstruert for a gi et lydniva som er sa lavt som mulig, og for a lede avgassene fra motoren bort fra brukeren. Lyddempere med katalysator er ogsa konstruert for a redusere de skadelige stoffene i avgassene.

I land med varmt og tort klima er skogbrannfaren stor. Vi har derfor utstyrt noen av lyddempermodellene med et sakalt gnistfangernett. Kontroller om lyddemperen pa din maskin har et sikt nett.

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.

Bruk aldri en maskin som har defekt lyddemper.

Kontroller regelmessig at lyddemperen sitter fast in maskinen.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade under bruk og etter stopp. Dette gjelder ogsa tomgangskjaring. Beroring kan gi brannskader pa huden. Vær oppmerksom pa brannfaren!

ADVARSEL! Lyddemperen inneholder kjemikalier som kan vare kreftfremkallende. Unnga kontakt med disse elementene dersom lyddemperen blir skadd.

ADVARSEL!Husk at:

Motorens avgasser er varme og kan inneholde gnister som kan forarsake brann. Start derfor aldri maskinen innendors aller i nærhen av lettantennelig materiale!

Skjæreutstyr

Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjareutstyr:

• Oppnár maksimal skjaereytelse.
• Øker skjaereutstyretts levetid.

VIGTIG!

Bruk bare skjæeutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.

Følg skjæreutstyrets anvisninger for korrekt montering av trimmertrad og valg av riktig traddiameter.

ADVARSEL! Stans alltid motoren før du foretari arbeid pa skjareutstyret. Dette fortsetter a rotere ogsa etter at gassregulatoren er sluppet. Kontroller at skjareutstyret har stanset helt, og ta ledningen av tennpluggen før du begyninger noe arbeid pa det.

ADVARSEL! Feilaktig skjareutstyr kan oke risikoen for ulykker.

Trimmerhode

VIGTIG!

Pass alltid pa at trimmertråden lindes hardt og jevnt rundt trommelen, ellers oppstar det helsinkiğe vibrasjoner i maskinen.

• Bruk bare de trimmerhoder og trimmertråder som anbefales. De er utprøvd av produsenten for á passet til en viss motorstørrelse. Dette er spesielt viktig nár et helautomatisch trimmerhode brukes. Bruk kun anbefalt skjæeutstyr. Se kapitlet Tekniske data.

• Generelt krever enindre maskin sma trimmerhoder og omvendt. Dette skyldes at ved avvirkning med trimmertrad ma motoren slynge ut traden radielt fra trimmerhedet samtidig som den ma mote motstanden fra gresset.
• Trädens lengde er ogsa viktig. En lengre trad krever større motorstyrke enn en kort ved samme diameter på traden.
• Se etter at kniven som sitter pa trimmerdekselet er intakt. Den brukes til a skjaere av traden i riktig lengde.
• For à fá lenghtre levetid pá traden, kan den legges i vann et par dogn. Träden blir da seigere og holder lenger.

MONTERING

Montering av loophandtak

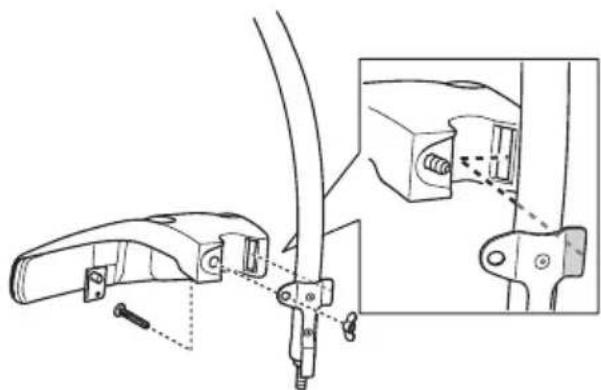

• Snepp loophandtaket over riggrøret. Legg merke til at loophandtaket ma moneres mellom pilmarkeringene pa riggrøret.

• Monter bolt, klemmeplate og vingemutter som vist pa bildet. Trekk til vingemutteren.

Montering av trimmerbeskyttelse og trimmerhode

(122LK)

• Monter trimmerskjerm (A) til arbeid med trimmerhode. Trimmerskjermen/kombivernet hektes pa festet pa riggraret og festes med 1 skrue (L).

• Monter medbringeren (B) på den utgående akselen.
  Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.

• For lasepinnen (C) inn i hullet sik at aktelen lases.

• Skru på trimmerhodet (H) mot rotasjonsretningen.

• Demontering skjer i omvendtrekkefolge.

Montering av trimmerbeskyttelse og trimmerhode

(122C)

• Installer beskyttelsen som vist på figuren. Trekk doit til.

• Monter stovkoppen pa den aktelen. Mutteren skal vare helt dekker av stovkoppen.

• Hold fast stovkopen med skiftenokkel for a unnga at akselen roterer.
  Gjeng trimmerhodet pa akselen.

MONTERING

Montering og demontering av delbart riggrør (122LK)

Montering:

• Løsne koblingen ved á vri bryteren mot klokken.
• Rett inn knasten pa tilbehoret (A) etter pilen pa koplingen (B).

• Skyv tilbehøret inn i koplingen til tilbehøret smekker pa plass.

Trekskruegrepet godt til for du bruker enheten.

Demontering:

• Løsne koplingen ved á dreie skruegrepet (minst 3 omdreininger).

• Trykk ned og hold nede knappen (C). Mens du holder godt fast i motorenden, treker du tilbehoret rett ut av koplingen.

Brennstoffsikkerhet

Start aldri maskinen:

1 Hvis du har sølt brennstoff pa den. Tørk opp alt sol og la bensinrestene fordampe.
2 Hvis du har solt brennstoff pa deg selv eller klaerne dine, skift klær. Vask de kroppsdeler som har vaert i kontakt med brennstoff. Bruk sape og vann.
3 Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke pa lekkasje fra tanklokk og brennstoffledninger. Hvis det oppstar en lekkasje, kan du kontakte serviceverkstedet.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff sik at det ikke er fare for at en eventuell lekkasje og dampkommen i kontakt med gnister eller øpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strombrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff ma det brukes kanner som er spesielt beregnet og godkjent for formålet.
• Ved lengre tids oppbevaring av maskinen skal brennstoffanken tommas. Hør med nærmestre bensinstasjon hvor du kan blkkvitt overflodig brennstoff. Tøm tanken i de egnede beholderne og i et godt ventilert område.
• Pase at maskinen er ordentlich rengjort og at fullstendig service er utfør før langtids oppbevaring.
• Skjaereutstyrets transportbeskytse skal alltid vare montert under transport eller oppbevarring av maskinen.
• Sikre maskinen under transport.
  For a unnga ufrivillig start av motoren, skal alltid tennplugghetten tas av ved langtidslagring, hvis maskinen ikke er under tilsyn og ved alle servicetiltak som forekommer.
• La maskinen avkjoles for den settes inn i oppbevaringsrommet.

ADVARSEL! Vær forsiktig ved handtering av brennstoff. Husk brann-, eksplosjonsog innandingsfare.

Brennstoff

OBS! Maskinen er utstyrt med en totaktsmotor, og ma alltid kjores pa en blanding av bensin og totaktsolje. For a sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes males noyaktig. Ved blanding av sma mengder brennstoff vil selv sma feil i oljemengden virke kraftig inn pa blandingsforholdet.

ADVARSEL! Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innanding og hudkontakt. Vær derfor forsiktig ved handtering av bensin og sorg for god ventilasjon ved bensinhandtering.

Bensin

OBS! Bruk alltid oljeblandet kvalitetsbensin med minst 90 oktan (RON). Hvis maskinen din er utstyrt med katalysator (se kapitet Tekniske data) skal det alltid brukes blyfri oljeblandet kvalitetsbensin. En blyholdig bensin ødelegger katalysatoren.

Drivstoff med etanolblanding E10 kan brukes (maks. 10 % etanolblanding). Bruk av hoyere etanolblandinger enn E10 gjor drivstoffblandingen mager, noe som kan fore til motorskade.

• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppsta sakalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.
• Ved arbeid med kontinuerlig huye turtall anbefales hoyere oktantall.

Husqvarna alkylatabensin

Husqvarna anbefaler bruk av Husqvarna alkylatabensin for best mulig ytelse. Drivstoffe ineholder mindre skadelige stoffer sammenlignet med vanlig drivstoff, noe som reduserer skadelige avgasser. Drivstoffe avgir fä resternar det forbrennes, noe som bidrar til a holde motordelene renere og forlenge motorens levetid. Husqvarna alkylatabensin er ici tilgjengelig i alle markered.

Totaktsolje

• For Beste risultat og yteevne, bruk HUSQVARNA totakts motorolje som er lagd spesielt for vare luftkjolte totaktsmotorer.
• Bruk aldri totaktsolje beregnet til vannkjolte pahengsmotorer, sakalt outboardoil (med betegnelsen TCW).
• Bruk aldri olje beregne t firetaksmotorer.
• Lav oljekvalitet eller for fet olje/bensinblanding kan svekke katalysatorens funksjon og forkorte dens levetid.
• Blandingsforhold

1:50 (2%) med HUSQVARNA totaktsolje.

Bensin, liter Totaktsolje, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

BRENNSTOFFHÄNDTERING

Blanding

Bensin og olje ma alltid blandes i en ren beholder som er godkjent for bensin.
Begynn alltid med a helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll pa resten av bensinen.
Bland (rist) brennstoffblandingen omhyggelig f#r den fylles over pa maskinens brennstofftank.

Bland ikke drivstoff for mer enn maks. 1 maneds behov.
- Hvis maskinen ikke brukes over en lenghteperiode, skal brennstofftanken tommes og rengjores.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade ved bruk og etter stans. Dette gjelder ogsa ved tomgangskjaring. Vær oppmerksom pa brannfaren, spesielt ved handtering i nrheten av brannfarlige stoffer og/eller gasser.

Fylling av brennstoff

ADVARSEL! Folgende forholdsregler reduserer brannfaren:

Bland og fyll pa drivstoff utendors, et sted der det ikke finnes gnister eller flammer.

Det mä ikke røykes eller plasseres varme objekter iærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Stans motoren og la den avkjoles noen minutter for brennstoff fylles pa. Fyll drivstoff pa et godt ventilert sted. Fyll aldri drivstoff pa maskinen innendors.

Apne tanklokket sakte ved pafylling av brennstoff sik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket godt til etter bruk.

Flytt alltid maskinen bort fra stedet der drivstoff er pafylt, for maskinen startes.

• Bruk bensinkanne med overfyllingsbeskyttelse.
• Hvis du har sølt brennstoff pa den. Tørk opp alt sol og la bensinrestene fordampe.
• Tørk rent rundt tanklokket. Forurensninger i tankene fører til driftsforstyrelser.
• Pase at brennstoff er godt blandet ved a riste beholderen for tanken fylles.

Kontroll for start

• Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker.

• Bruk aldri maskinen uten vern eller med defekt vern.
• Samtige deksler skal vare korrekt montert og uten feil for maskinen startes.

Start og stopp

Flytt alltid maskinen bort fra stedet der drivstoff er pafylt, for maskinen startes. Plasser maskinen pa et fast underlag. Pass pa at skjareutstyret ikke kan hekte seg opp i noe.

Sorg for at/DDke uvedkommende oppholder seg i arbeidsomradet, da det ellers er fare for alvorlige persorskader. Sikkerhetsavstanden er 15 meter.

Start

Brennstoffpumpe: Trykk pa brennstoffpumpens gummiblaere gjentatte ganger til brennstoff begynner a fylle blaren. Blaren behover icke a fylles helt.

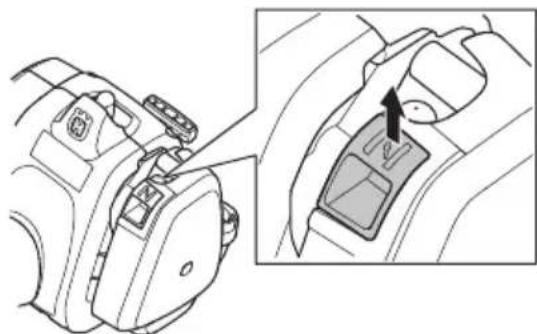

Choke: Still chokehendelen i choke-stilling.

ADVARSEL! När motoren startes med choken i chokestilling, begynner skjæeutstyret Å rotere umiddelbart.

Trykk maskinkroppen mot bakken med venstre hand (OBS! Ikke med foten!). Ta tak i starthandtaket med høyre hand og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt handen.

Tilbake still choken straks motoren tenner, og gjør nye startforsk til motoren starter. Nár motoren starter, gi raskt full gass, sá kuples startgassen ut automatisk.

OBS! Dra ikke startsnoren helt ut og slipp heller ikke handtaket fra helt utdratt stilling. Dette kan skade maskinen.

Stopp

Motoren stanses ved at tenningen slas av.

OBS! Stoppekontakten gär automatisk tilbake til startstilling. For a unngä ufrivillig start, ma derfortennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold.

Generelle arbeidsininstruktner

VIGTIG!

Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med trimmer.

Nár dukommen ut for en situasjon som gjør deg usikker
pá fortssatt bruk, skal du ràdfore deg med en ekspert.
Henvend deg til din forhandler eller ditt serviceverksted.

Unngä all bruk som du/DDke foder deg kvalifisert til!

Før bruk ma du forsta forskjellen mellom skogsrdding, gressrydding og grestrimming.

Grunnleggende sikkerhetsregler

1 Pass på omgivelsene:
For a vare sikker pa at/DDke mennesker, dyr ell annet kan pavirke din kontroll over maskinen.
- For a sikre at/DDke mensesker, dyr ell er annet risikerer a komme i kontakt med skjareutstyret ell lose gjenstander som slynges i vei av skjareutstyret.
- OBS! Bruk aldri maskinen uten mulighet til á kunne pakalle hjelp ved en ulykke.
2 Inspiser arbeidsområdet. Fjern alle lose gjenstandersom steiner, knust glass, spikre, staltrad, snorer medmer som kan slynges av sted eller vikle seg inn i skjæreatstyret.
3 Unngå bruk i dārlig vær. Slik som tett täke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dārlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag.
4 Sorg for at du kan gå og sta sikkert. Se etter eventuelle hinder ved uventet forflying (rotter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skranende terreng.

5 Ha god balanse og sikkert fotfeste. Ikke strekk deg for langt. Hold alltid fottene pa bakken og en balansert stilling.

6 Bruk alltid begge hender for a holde i maskinen. Hold maskinen pa hore side av kroppen.

7 Ha skjaereutstyret under midjehoyde.
8 Hold alle deler av kroppen borte fra det roterende klippeutstyret. Hold alle kroppsdeler unna varme ovflater.
9 Ved forflyttning kal motoren slas av.
10 Sett aldri maskinen ned med motoren i gang uten at du har den under oppsvikt.

ADVARSEL! Verken brukeren av maskinen ell er noen andre ma forsoke a trekke vekk det ryddete materialet mens motoren ell skjareutstyret roterer, da dette kan fere til alvorlige skader.

Stans motoren og skjareutstyret for du tar bort materiale som har viklet seg rundt klingeakselen, da det ellers er fare for skader. Vinkelgiret kan vere varmt en stund under og fetter bruk. Det er risiko for brannskade ved beroring.

ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid godkjent oyevern. Boy deg aldri over skjaereutstyretsvern. Steiner, skrot o.l. kan kastes opp i oyynene og forarsake blindhet erler alvorlige skader.

Hold uvedkommende pa avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonnen pa 15 m. Stans maskinen umiddelbart hvis noen nærmer seg. Sving aldri maskinen rundt uten forst a ha kontrollert bakover at ingen befinner seg innfor sikkerhetssonnen.

Grunnleggende arbeidsteknikk

Still motoren ned på tomgangsturtall etter hvert arbeidsmoment. Lengre tids full gass uten at motoren belastes kan fore til alvorlig motorskade.

ADVARSEL! Av og til fester det seg grener eller gress mellom vern og skjareutstyr. Stans alltid motoren ved rengjaring.

Gresstrimming med trimmerhode

Trimming

• Hold trimmerhodet like over bakken og vipp det lettuce. Det er enden av traden som utforer arbeidet. La traden arbeide i sin egen takt. Press aldri traden inn i materialet som skal fjernes.

• Tråden fjernerlett gress og ugress inntil vegger, gjerder, trær og rabatter, men den kan ønså skade ømtalig bark pa trær og busker, og skade gjerdestolper.
• Unngå skader på vegetasjorden ved á korte ned traden til 10-12 cm og redusere turtallet.

Renskraping

• Skrapeteknikken fjerner all uønsket vegetasjon. Hold trimmerhodet like over bakken og vipp detlett. La enden av traden slamot bakken rundt trær, stolper, statuer og liknende. OBS! Denne teknikken øker slitasjen pa traden.

• Tråden slites fortere og mæ mates frem oftere ved arbeid mot steiner, murstein, betong, metallgjerder osv. enn ved kontakt med trær og tregjerder.
• Ved trimming og skraping ma du brukeindre enn full gass (80%) for at traden skal holde lengre og trimmerhodet slites mindre.

Klipping

• Trimmeren er ideell til á slå gresset på steder hvor det er vanskelig Åkommen til med en vanlig gressklipper. Hold träden parallelt med bakken ved klipping. Unngå

àtrykke ned trimmerhodet mot bakken, ettersom dette kan skade plenen og redskapet.

• Unngå à la trimmerhodetkommenistadigkontaktmedmarken under normal klipping.Slik stadigkontakt kanforetil skader og slitasje pa trimmerhodet.

Feiing

Viftevirkningen til den roterende traden kan brukes til hurtig og enkel rengjaring. Hold traden parallelt med og over de flatene som skal feies, og før redskapet fram og tilbake.

• Ved klipping og feiing bør du bruke full gass for a fæ et godt resultat.

VIGTIG! Hvis du vil unnga ubalanse og vibrasjoner i styrene, ma lokket til trimmerhodet rengjores hver gang du fyller pa med trad. Du bør i tillegg sjekke om andre deler i hodet ma rengjores.

Forgasser

Justering av tomgangsturtall

Før det gjennomfres noen justering, sorg for at luftfilteret er rent og at luftfilterlokket sitter pa.

Juster tomgangsturtallet med tomgangsskruen T, hvis omjustering blir nadvendig. Vri forst T-skruen med urviseren til skjaereutstyret begynner a rotere. Vri deretter skruen mot urviseren til skjaereutstyret stanser. Et korrekt justert tomgangsturtall er oppnadd nar motoren gär jevnt hele tiden. Det bør ogsa vare en god margin til det turtall der skjaereutstyret begynner a rotere.

Anbefalt tomgangsturtall: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsturtallet jegke kan justeres sik at skjereutstyret stared stille,kontakt din forhandler/ serviceverksted. Bruk ikke maskinen for den er korrekt innstilt eller reparert.

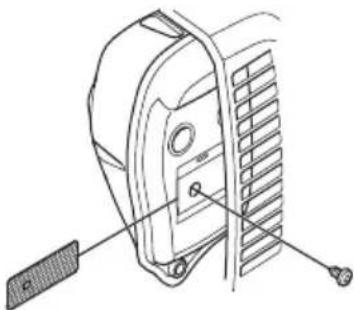

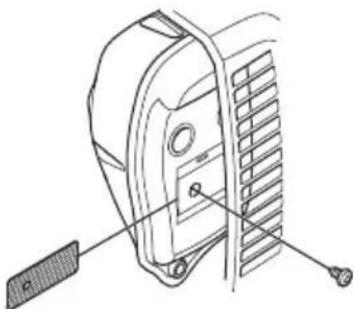

Lyddemper

OBS! Enkelte lyddempere er utstyrt med katalysator. Se kapitlet Tekniske data for a f greie p om din maskin har katalysator.

Lyddemperen er utformet for a dempe lydnivaret og for a lede avgassene bort fra brukeren. Avgassene er varme

og kan inneholde gnister som kan forarsake brann hisgassene rettes mot et tort og brennbart materiaie.

Ved ev. skader pa nettet skal det skiftes ut. Hvis nettet ofte er tettet igjen, kan dette vare et tegn pa at katalysatorens funksjon er nedsatt. Kontakt din forhandler for kontroll. Maskinen overopphetes hvis nettet er tett, med skader pa cylinder og stempel som flege.

OBS! Bruk aldri maskinen med en lyddemper som er i)darlig stand.

ADVARSEL! Katalysatorlyddemperen blir meget varm bade under bruk og etter stopp. Dette gjelder ogsa tomgangskjoring. Beroring kan gi brannskader pa huden. Vær oppmerksom pa brannfaren!

Kjølesystem

For a oppna lavest mulig driftstemperatur er maskinen utstyrt med et kjolesystem.

Kjolesystemet bestar av:

1 Luftinntak i startmotor.

2 Kjoleflenser pa cylinderten.

Rengjør kjolesystemet med en børste en gang i uken, ved vanskelige forhold oftere. Et tilsmusset aller tett kjolesystem fær til at maskinen overopphetes, noe som forarsaker skader pa cylinder og stempel.

Tennplugg

Tennpluggens stand pavirkes av:

• Feil innstit forgasser.

• En feilaktig oljeblanding i bredselet (for mye, ell er feilaktig olje).

• Tilmussen's filter

Disse faktorene gir beegg pa tennpluggenes elektroder og kan forarsake driftsforstyrelser og startvansker.

Hvis maskinens effekt er for lav, maskinen er vanskelig Å starte eller tomgangen er urolig: kontroller alltid pennpluggen før stør andre tiltak iverksettes. Hvis pennpluggen har mye beegg, rengjores den, og kontroller samtidig at elektrodeavstanden er 0,5mm .Tennpluggen

bor skiftes etter omtrent en maneds drift aller om ndvendig tidiligere.

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan odelegge stempel/sylinder. Pase at tennpluggen har sakakt radiostoyfilter. Kontakt forhandlieren erler Husqvarna hvis du trenger mer informasjon.

Delbart riggrør

Drivakselenden i det nedre riggrøret skal smores innvendig med fett hv er 30. arbeidstime. Det er fare for at drivakselendene (splinesforbindelsene) pa de delbare modellene kan kjore fast hvis de ikke smores regelmessig.

VEDLIKEHOLD

Luftfilter

Luftfilteret m'rengjores regelmessig for stov og smuss for a unnga:

• Forgasserforstyrelser.
• Startproblemer.
• Darligere effekt.
• Unodvendig slitasje pa motorens deler.
• Unormalt høyt brennstofforbruk.

Rengjor luftfilteret etter 25 timers drift, oftere hvis maskinen brukes under forhold med usedvanlig mye stov.

Rengjoring av luftfilteret

Demoner luftfilterdekselet og ta ut filteret. Vask det rent i varmt sapevann. Se etter at filteret er tort ffor det monteres igjen.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor mæ det skiftes med javne mellomrom. Et skadet luftfilter mæ alltid skiftes.

Hvis maskinen brukes under forhold med mye stov, skal luftfilteret smores. Se anvisninger under overskriften Smoring av luftfilter.

Smøring av luftfilter

Bruk alltid HUSQVARNA filterolje, art. nr. 531 00 92-48. Filteroljen inneholder lsemiddel for at den skal vare lettuce fordele i filteret. Unnga derfor hudkontakt.

Legg filteret i en plastose og hell pa filteroljen. Kryst plastposen lett sik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuuddsoljen ffor filteret monteres pa maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg pa bunnen.

Vinkelgir

Vinkelgiret leveres fra fabrikken fylt med en passende mange de fett. Før maskinen tas i bruk bør man likevel kontrollere at giret er 3/4 fylt med fett. Bruk HUSQVARNA spelzialfett.

Smoremiddelet i girhuset trenger normalt ikke fornyes bortsett fra ved eventuelle reparasjoner.

Vedlikeholdsskjema

Under folger en liste over det vedlikehold som skal utfores pa maskinen. De flete av punctene er beskrevet i avsnittet Vedlikehold. Brukeren ma kun utfere det vedlikeholds- og servicearbeidet som beskrives i donne bruksanvisningen. Mer omfattende ingrep skal utfores av et autorisert serviceverksted.

Vedlikehold	Daglig ettersyn	Ukentlig ettersyn	Månedlig ettersyn
Rengjør maskinen utvendig. X
Kontroller at gassregulatorsperren og gassregulatoren fungerer sikkert.	X
Kontroller at stoppbryteren fungerer. X
Kontroller at skjæreutstyret ikke roterer på tomgang. X
Rengjør luftfilteret. Skift om nødvendig. X
Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet,hvis det er blitt utsatt for slag eller har sprekker.	X
Kontroller at trimmerhodet er uskadd og uten sprekker. Skift trimmerhodet om nødvendig.	X
Kontroller at skruer og mutre er trukket til. X
Kontroller at det ikke er noen brennstofflekkasje fra motor, tankEller brennstoffledninger.	X
Kontroller startapparat med snor. X
Rengjør pennpluggen utvendig. Ta den ut og kontROLLERelektrodeavstanden. Juster avstanden til 0,5 mm, eller skiftennplugg.		X
Rengjør maskinens kjolesystem. X
Rengjør eller skift lyddemperens gnistfangernett (gjelder kun lyddemper uten katalysator).		X
Rengjør forgasseren utvendig og området rundt,this. X
Kontroller at vinkelgiret er 3/4 fylt med smøremiddel. Etterfyll om nødvendig med spesialfett.		X
Kontroller atbensinfilteret ikke er forurenset eller atbensinslangen har sprekker eller andre defekter. Skift om nødvendig.			X
Kontroller alle kabler og forbinder ser. X
Kontroller kopling, kopingsfjærer og kopingsstrommel for slitasje.Skift om nødvendig hos autorisert serviceverksted.			X
Skift pennplugg. X

NOTE!
Kontakt forhandleren eller Husqvarna hvis du trenger mer informasjon.

TEKNISKE DATA

Tekniske data

	122C 122LK
Motor
Sylindervolum, cm3	21,7	21,7
Sylinderdiameter, mm 32,0 32,0
Slaglengde, mm 27 27
Tomgangsturtall, o/min 2900 2900
Anbefalt maks. ruseturtall, o/min 7200 9100
Turtall på utgående aksel, o/min 7200 6232
Maks. motoreffekt ifølgte ISO 8893, kW/ o/min 0,6/7800 0,6/7800
Katalysatorlyddemper Ja Ja
Turtallsregulert tenningssystem Nei	Nei
Tenningssystem
Tennplugg	BRISK HQT-4	BRISK HQT-4
Elektrodeavstand, mm	0,5	0,5
Brennstoff/-smøresystem
Volumbensintank, liter	0,3	0,3
Vekt
Vekt uten brennstoff, skjærutstyr og vern, kg 4,4	4,8
Støyutslipp
(se amn. 1)
Lydeffektnivå,ål dB(A)	102	104
Lydeffektnivå, garantert LWA dB(A)	104	108
Lydnivåer
(se amn. 2)
Ekvivalent lydtrykksnivå ved brukerens øre, mål tter EN ISO 11806 og ISO 22868, dB(A):	88 90
Vibrasjonsnivåer
(se amn. 3)
Ekvivalente vibrasjonsnivåer (ahv,eq)iHandtak, mål t i henhold til EN ISO 11806 og ISO 22867, m/s2
Utstyrt med trimmerhode (original) venstre/høyre	5,0/3,6	3,6/3,5

Anm.1: Utslipp av stoy til omgivelsene malt som lydeffekt (L_WA) ifolge EF-direktiv 2000/14/EC. Rapporterte lydeffektnivaer for maskinen er malt med det originale skjareutstyret som gir hoyest niva. Forskjellen mellom garantert og malt lydeffekt er at garantert lydeffekt ogsa omfatter sprendning i maleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC.

Merknad 2: Rapporterte data for evivalent lydtryksniva for maskinen har en typisk statistisk sprendning (standard avvik) pa 1 dB(A).

Merknad 3: Rapporterte data for equivivalent vibrasjonsivá har en typisk statistisk sprendning (standard avvik) pa 1 m/s².

TEKNISKE DATA

122LK
Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr.
Gjenge klingeaksel M10
Trimmerhode T25 (Ø 2,0 - 2,7 mm snor) 574 19 87-01
122C
Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr.
Gjenge bladaksel 3/8 R
Trimmerhode	T25 (Ø 2,0 - 2,7 mm snor) 574 47 95-01
	T25C (Ø 2,0 - 2,7 mm snor) 574 47 95-01

Godkjent tilbehør Brukes til
Børstesett SR600-2 122LK
Hekksakssett HA110 122LK
Hekksakssett HA850 122LK
Kantskjærersett EA850 122LK
Sagsett PA1100 122LK
Forlengertilbehør EX850 122LK
Kultivatortillegg CA230 122LK
Blåsertillegg BA101	122LK
Børstetilbehør BR600	122LK
Moserivetilbehør DT600	122LK

EF-erklæring om samsvar (Gjelder kun Europa)

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklær at gresstrimmerne Husqvarna 122C og 122LK med serienummer fra 2016 og fremover (aret oppgis i klartekst pa typeskitet pluss et etterfolgende serienummer), tilsvarer forskriftene i RÄDSDIREKTIV:

• fra 17. mai 2006, "angäende maskiner" 2006/42/EC.
• av 26. februar 2014 "angäende elektromagnetik kompatilitet" 2014/30/EU.
• av 8. mai 2000 "angäende utslipp av stoy til omgivelsene" 2000/14/EC. Vurdering av overensstemmelse utfør i henhold til Vedlegg V. For informasjon angäende stoyutslippene, se kapitlet Tekniske data.

Per Gustafsson, Utviklingssjef (Autorisert representant for Husqvarna AB og ansvarlig for tekniak dokumentasjon.)
