BRUGSANVISNING 122C HUSQVARNA

Denna produit overensstämmer med gällande EG-direktiv.

Symboler på maskinen og/eller i vejledningen:

ADVARSEL! Rydningssave, buskryddere og trimmere kan vare farlige! Skodesløs ellr forkert brug kan resultere i alvorlige skader ell er ddsfald for brugeren aller andre. Det er meget vigtigt, at du laeser

betjeningsvejledningen igennem og forstar indholdet.

Laes brugsanvisingen omhyggeligt igennem og forsta indholdet, inden du bruger maskinen.

Brug altid:

Sikkerhedshjelm, hvor der er risiko fornedalfaldende genstande

Godkendt horeværn

Godkendt ojenvaern

Dette produit er i overensstemmelse med gaeldende CE-direktiv.

Pas pa udslnynge genstande og rikochettering.

Brugeren af maskinen skal under arbejdets udforelse sorge for, at ingen mennesker eller dyrkommen naermere end 15 meter.

Brug altid godkendte beskyttelseshandsker.

Brug skridsikre og stabile stvler.

Nar maskinen kasseres, bør den\ ikke adskilles. Sorg ved\ bortskaffelse af maskinen,\ brændstof erer olie til maskinen\ altid for, at lokale regler\ overholds.

Stojemissioner til omgivelsene i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Braendstofpumper

Stil chokeren i chokestilling.

Andre symboler/etiketter pa maskinen gelder specifikke krav for certificering pa visse markered.

Motoren standses ved at sète stopkontakten på stop. BEMÆRK! Stopkontakten skifter automatisk til startup. For at undgå utilsigtet start skalændhæten derfor altid tages afændrøret ved montering, kontrol og/eller vedligeholdelse.

Brug altid godkendte beskyttelseshandsker.

Regelmaessig rengoring kraves.

Visuel kontrol.

INDLEDNING

Til vore kunder!

Til lykke med dit Husqvarna-product! Husqvarna har en historie, der gár tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-æn til fremstilling af musketter. Placeringen ved Huskvarna-æn var logisk, da æns vandkraft dermed kinne udnyttes og sáledes fungerede som vandkraftværk. I de mere end 300 ár, Husqvarna-fabrikken har eksisteret, er utalligeprodukter brevet produceret her - lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykker, motorcykker m.m. I 1956 blev den første motorplæneklipper lanceret, den blev afterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens forende producenter af skov- og haveprodukter med kvalitet og ydeevne som hjoeste prioritet. Forretningsideen er at udvikle, fremstille og markedsfere motordrevne produkter til skov- og havebrug samt til bygge- og anlaegsinductrien. Husqvarnas mal er ogsa at vare pa forkant hvad gelder ergonomi, brugervinlighed, sikkerhed og miljøtaenkning, og vi har udviklet mange forskellige finesser for at forbredre Produktterne pa disse omrader.

Vi er overbeviste om, at du vilkommen til at sætte pris på vores produits kvalitet og ydeevne i lang tid fremover. Nár du kober voresprodukter, fär du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har kɒbt maskinen hos en af vores autoriserede forhandlere, skal du spørge after nærmeste serviceværksted.

Vi haber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at dette brugsanvising er et vorderudt dokument. Ved at ffolge brugsanvisingen (brug, service, vedligeholdelse osv.) kan du forlaenge maskinens levetid vaesentligt og endda foroge dens vardi ved videresalg. Hvis du saelger din maskine, skal du huske at overdrage brugsanvisingen til den nye ejer.

Tak, fordu har valgt at bruge et produit fra Husqvarna!

Husqvarna AB forsog hele tiden at videreudvikse sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

Indhold Inden start skal du vare

SYMBOLFORKLARING

Symboler pa maskinen og/eller i vejledningen: .... 46

INDLEDNING

Tilvorekunder! 47

INDHOLD

Indhold 48

HVAD ER HVAD?

Hvad er hvad pa trimmeren? 49

GENERELLE SIKKERHEDSINSTRUKTIONER

Personlgt beskyttelseesudstyr 50

Maskinens sikkerhedsudstyr 51

Skareudstyr 53

MONTERING

Montering af loophandtag 54

Montering af trimmerbeskyttelse og trimmerhoved 54

Montering af trimmerbeskyttelse og trimmerhoved 54

Montering og demontering af delbar styrestang ... 55

BRÄENDSTOFHÄNDERING

Brændstofsikkerhed 56

Drivmadel 56

Tankning 57

START OG STOP

Generelle arbejdsinstruktioner 59

VEDLIGEHOLDELS

Karburator 61

Lyddaemper 61

Kolesystem 62

Taendr . 62

Delbar styrestang 62

Luftfilter 63

Vedligeholdessesskema 64

TEKNISKE DATA

Tekniske data 65

EF-overensstemmelseserklaering 66

opmærksom på følgende:

• Laes brugsanvisingen omhyggeligt igennem.
• Kontroller skareudstyrets monitoring og justering.

ADVARSEL! Langvarig ekspondering for stoj kan medfore permanente horeskader. Brug derfor altid godkendt hrevern.

ADVARSEL! Maskinens oprindelige udformning ma under ingen omstændigheder ændres.uden producentens samtykke. Brug alto originaltilbehør. Ikke-autoriserede ænderinger og/eller ikke-godkendt tilbehør kan medfrole alvorlige skader eller døden for brugeren erler andre.

ADVARSEL! En rydningsssav, buskrydder ell er trimmer kan, hvis den bruges forkert ell skodeslost, vare et farligt redskab, som kan forrsage alvorlige skader ell dodsfald for brugeren ell andre. Det er meget vigtigt, at du laeser og forstar indholdet i donne brugsanvising.

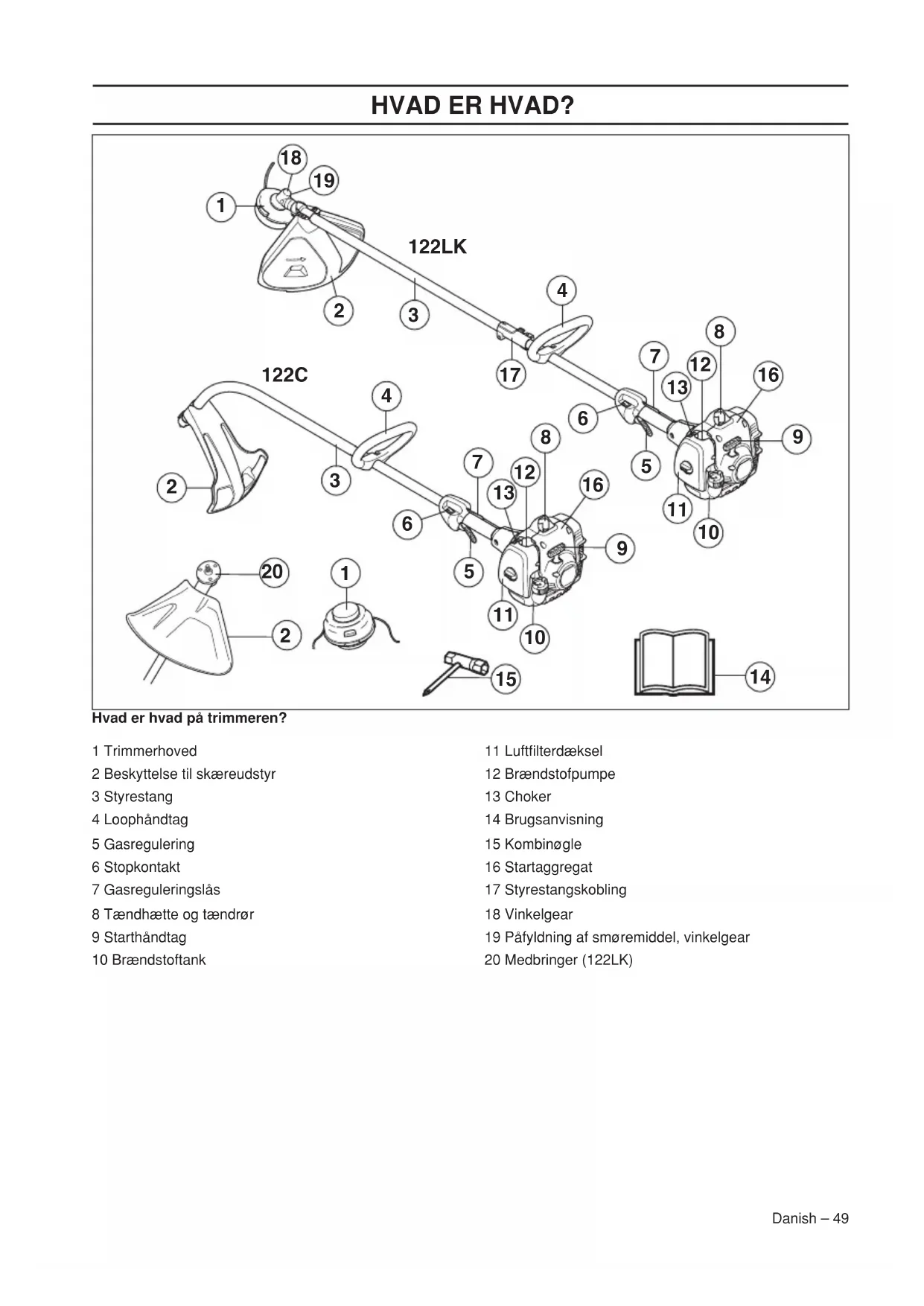

HVADERHVAD?

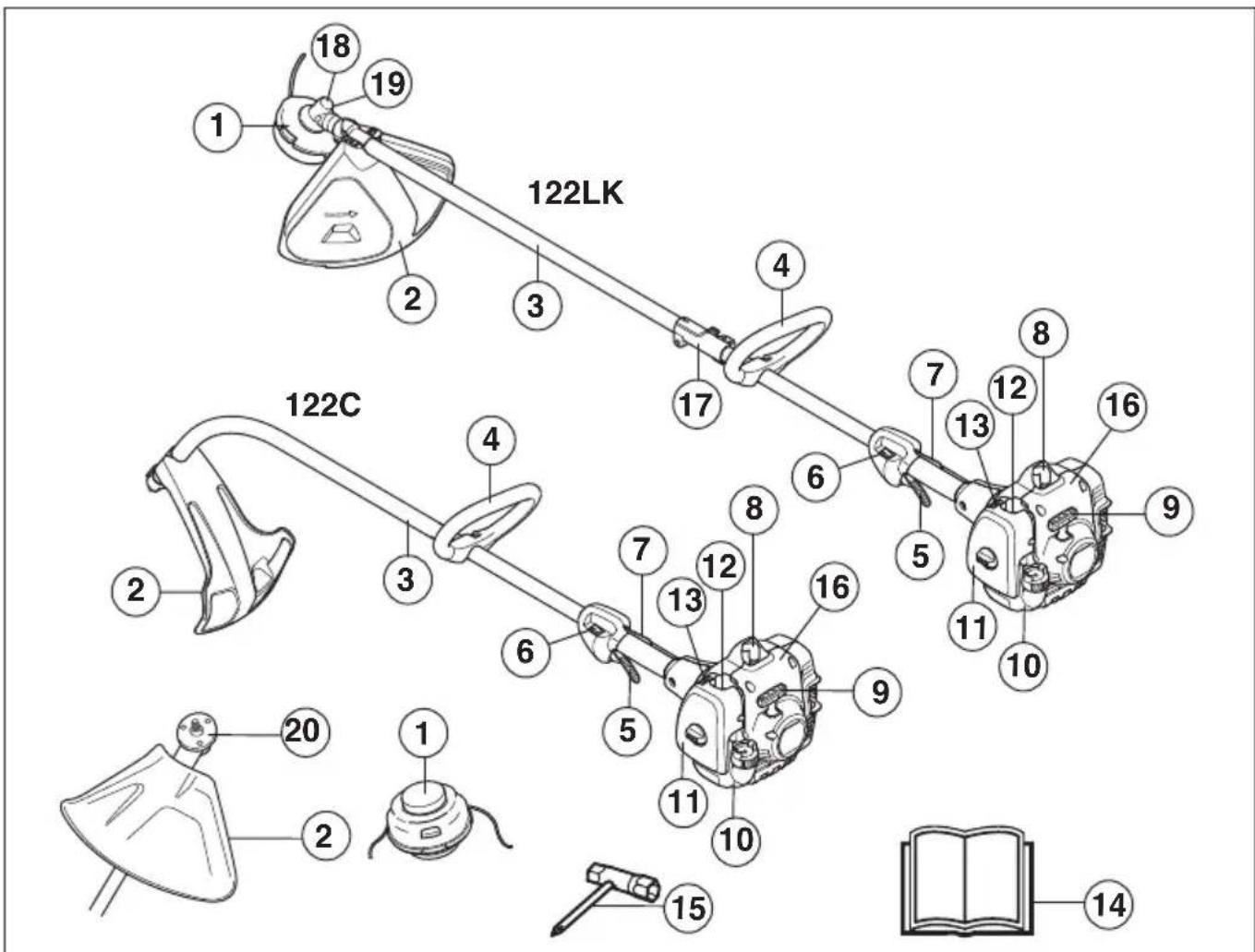

Hvad er hvad pa trimmeren?

1 Trimmerhoved
2 Beskyttele til skareudstyr
3 Styrestang
4 Loophandtag
5 Gasregulating
6 Stopkontakt
7 Gasreguleringslas
8 Taendhaete og taendrør
9 Starthandtag
10 Brændstoftank

11 LuftfilterdakseIeI
12 Brændstofpumper
13 Choker
14 Brugsanvising
15 Kombinogle
16 Startaggregat
17 Styrestangskobling
18 Vinkelgear
19 Pafyldning af smoremiddel, vinkelgear
20 Medbringer (122LK)

Vigtigt

VIGTIGT!

Maskinen er kun konstrueret til graestrimning.

Det eneste tilbehør, du ma anvende motorenheden som drivkilde til, er det skæreudstyr, vi anbefaler i kapitlet Tekniske data.

Nationale aller lokale bestemmelier kan regulere brugen. Overhold de gaelende bestemmelier.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan pávirke dit syn, dit overblik eller din kropskontrol.

1. Brug personligt beskyttelsesesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesesudstyr".

Brug aldrig en maskine, der er blevet aendret, sa den\ ikke laengere svarer til originalmodellen.

Brug aldrig en maskine, som er behaftet med fejl. Følg sikkerhedskontrol-, vedligeholdses- og serviceinstruktionere i dettebrugsanvisning. Visse vedligeholdses- og serviceforanstaltninger ma kun udfores af erfarne og kvalificerede specialister. Se anvisingerne under overskriften Vedligeholdelse.

Alle afskaermninger, skærme og greb skal monteres, før du starter maskinen. Kontroller, at taendhaeten og taendkablet er intakte, sá du ikke fär stød.

Brugeren af maskinen skal sorge for, at ingen mennesker aller dyrkommen naermere end 15 meter under arbejdet. Hvis flere brugere arbejder i det samme omrade, skal sikkerhedsafstanden vare minded 15 meter.

Gennemfor en generelinspection af maskinen for brugen; se i vedligeholdelsesplanen.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige erler dagbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! At kore en motor i et lukket eller darligt udluftet rum kan medfore doden som falgte af kvaelning eller kulilteforgiftning.

ADVARSEL! Tillad aldrig boarn at anvende ellere i nahrheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft pa starthandtaget, kan selv sma boarn under visse omstendigheder tilfore den kraft, der er ndvendig for at starte maskinen. Dette kan indebare risiko for alvorlige personskader. Tag derfor taendhaeten af, nar maskinen icke er under opsyn.

Personligt beskyttelsesudstyr

VIGTIGT!

En graestrimmer kan, hvis den bruges forkert aller skodesløst, vare et farlig redskab, som kan forarsage alvorlig personskade eller dodsfald for brugeren ull andre. Det er meget vigtigt, at du laeser og forstar indholdet i donne brugervejledning.

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskytttesesudstyr. Det personlige beskytttesesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Vær altid opmærksom pa adversellssignaler eller tilrab, nar horeværnet bruges. Tag altid horeværnet af, sa snart motoren er standset.

HJELM

Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande

HOREVERN

Horevarn med tilstrakkelig daempning skal bruges.

OJENVaERN

Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der øgså anvendes godkende beskyttelsenbriller. Med godkende beskyttelsenbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande.

00

GENERELLE SIKKERHEDSINSTRUKTIONER

HANDSKER

Handsker skal benyttes, nár det er nødvendigt, f.eks. ved montering af skærudstyr.

STØVLER

Brug rivefast materiale i tojet og undgå alt for
løstsdiddende tøj, som nemt sætter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Bær ikke smykker, shorts eller sandaler, og gå ikke barfodet. Sørg for, at hareit ikke hænger neden for skuldrene.

FORSTEHEJ/ELP

Forbindingskasse skal altid findes i naerheden.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken Funktion de har, somt hvordan kontrol og vedligeholdelse skal udfores for at sikre, at de fungerer. Se kapitel Hvd er hvad? for at se, hvor disse detaljer er placeret pa maskinen.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte naermeste serviceværksted.

VIGTIGT!

Al service og reparation af maskinen kræver specialuddannelse. Dette gælder saerligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontROLLER, skal du kontakte dit serviceværksted. Ved at kobe nogle af voresprodukter kan du+vare sikker på at fæn faglig korrekt reparation og service. Hvis maskinen er kobt et sted, som ikke er en af vores serviceydende forhandlere, skal du sporge dem after det nærmesto serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholds som beskrevet i dette afsnit. Klarer maskinen ikke kontrollerne, skal du kontakte et serviceværksted for at faden repareret.

ADVARSEL! Overekspondering af vibrationer kan medfrole blodkar-ller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en lage, hvis du oplever kropslige symptomer, som kan relateres til overekspondering af vibrationer. Eksempler pa sadanne symptomer er folelsesloshed, manglende folesans, "kildren", "stikken", smerte, manglende ell er reduceret styrke i forhold til normalt, forandringer i hudens farve ell er i dens overflade. Disse symptomer forekommer almindeligvis i fingre, hander erler handled. Risiciene kan oges ved lave temperaturer.

Gasreguleringslås

Gasreguleringsläsen er konstrueret med henblick på at forbhindre ufrivillig aktivering af gasreguleringen. När spærren (A) trykkes ned mod handtaget (= när man holder om handtaget) frikobles gasreguleringen (B). När grebet om handtaget slippes, sættes bade gasreguleringen og gasreguleringsläsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhängige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk lases i "tomgang".

Kontroller, at gasreguleringen er lately tomgangsstilling,\ när gasreguleringsläsen befinder sig i udgangsstilling.

Tryk gasreguleringslåsen ind, og kontrollér, at den vender tilbage til udgangsstillingen, nár den slipspes.

GENERELLE SIKKERHEDSINSTRUKTIONER

Stopkontakten skal bruges til at slukke for motoren.

Start motoren, og kontroller, at motoren slukkes, nar stopkontakten sættes i stopposition.

Beskyttelese til skareudstyr

Denne beskyttelse er beregnet til at forbindre, at der slynges lose genstande mod brugeren. Beskyttelsen forbinder ogsa, at brugeren kommt i Kontakt med skareudstyret.

Kontroller, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har varet udsat for slag ell er har revner.

Brug altid den anbefalede beskyttelse for det pagaelende skareudstyr. Se kapitet Tekniske data.

ADVARSEL! Intet skareudstyr ma under nogen omstændigheder bruges,.uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert aller defekt beskyttelse monteres, kan det forarsage alvorlige personskader.

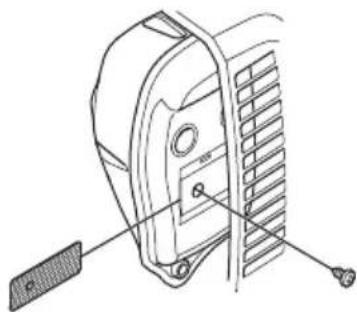

Lyddaemper

ADVARSEL! Brug aldrig maskinen indendors aller i lokaler laden ventilation. Udstodningsgasserne indeholder kulitte, som er en lugtfri, giftig og livsfarlig gas.

Lyddæmperen er konstrueret med henblick på at give et sá lav't lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Lyddæmpere udstyret med katalysator er desuden konstrueret med henblick på at reducere skadelige stoffer i udstødningsgasserne.

I lande med varmt og tort klima er risikoen for brand abenbar. Vi har derfor udstyret visse lyddempere med et sakaldt gnistfangernet. Kontroller, om din maskine har et sadant net.

For lyddaempere er det meget vigtigt, at instruktionerne for kontrl, vedligeholdelse og service overholds.

Kontroller regelmæssigt, at lyddæmperen sidder fast i maskinen.

Er din maskines lyddaemper udstyret med et gnistfangernet, skal dette renses regelmaessigt. Et

GENERELLE SIKKERHEDSINSTRUKTIONER

tilstoppet net medfører, at motoren kører varm med alvorlig motorskade til følge.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm bade under brug og after stop. Dette gælder øgså ved tomgangskørsel. Berøring kan give forbrændinger påHUDen. Vær opmærksom påbrandfaren!

ADVARSEL! Lyddæmperen indeholder kemikalier, som kan=vare kraftfremkaldende. Undgåkontakt med disse elementer, hvis lyddæmperen bliver beskadiget.

ADVARSEL! Husk, at:

Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

Skareudstyr

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skareudstyr:

• Bevarer en maksimal skarphed.
• Oger skareudstyrets levetid.

VIGTIGT!

Brug kun skareudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data.

Se anvisningerne til skærudstyret for korrekt indfaring af line og valg af korrekt diameter for line.

ADVARSEL! Stands altid motoren, inden du foretager arbejde pa skareudstyret. Denne fortsaetter med at rotere, ogsa after at gasreguleringen er sluppet. Kontroller, at skareudstyret er standset helt, og fjern kablet fra tendroret, inden du begynder at arbejde pa udstyret.

ADVARSEL! Et forkert skareudstyr kan ogge risikoen for ulykker.

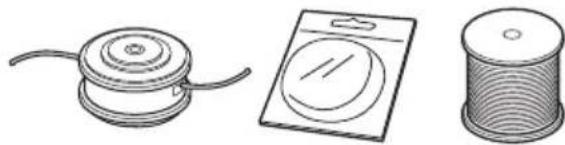

Trimmerhoved

VIGTIGT!

Sorg altid for, at trimmerlinen rulles hardt og jevtnt pa tromlen, ellers opstar der sundhedsfarlige vibrationener i maskinen.

• Brug kun de trimmerhoveder og trimmerliner, som anbefales. De er testet af producenten for at passage til en vis motorstørrelse. Dette er specielt vigtigt, när der bruges et fuldautomatisk trimmerhoved. Brug kun anbefalet skareudstyr. Se kapitlet Tekniske data.

• Generelt kræver en mindre maskine små trimmerhoveder og vice versa. Dette skyldes, at motoren ved klipning med line både skal slynge linen radialt fra trimmerhovedet og modstanden fra det græs, som klippes.
• Linens laengde er ogsa vigtig. En laengere line kraver storre motorstyrke end en kort med samme diameter pa linen.
  Sarg for, at den kniv, som sidder pa trimmerbeskyttelsen, er intakt. Den bruges til at skare linen af til korrekt langde.
• For at opnä en længere levetid for linen kan den lægges i vand et par dogn. Linen bliver da mere sej og holder længere.

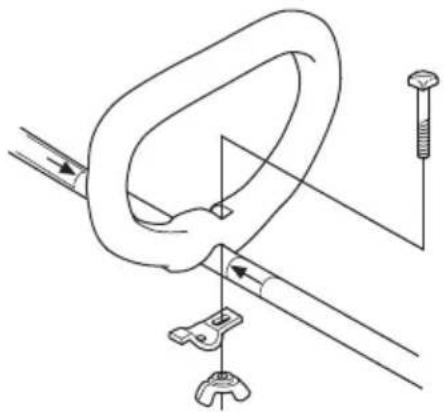

Montering af loophandtag

• Sæt loophandtaget over styrestangen. Husk, at loophandtaget skal monteres mellem pilmarkeringerne på styrestangen.

• Monter bolt, klerplade og vingemotrik som vist pa billedet. Spænd vingemotrikken.

Montering af trimmerbeskyttelse og trimmerhoved

(122LK)

• Monter trimmerbeskyttelse (A) ved arbejde med trimmerhoved. Trimmerbeskyttelsen/ kombibeskyttelsen sættes fast i fæstet på styrestangen og fastgøres med en skrue (L).

• Monter medbringer (B) på den udgaende aktel.

• Drej klingeakslen rundt, indtil et af medbringerens huller passerSAMEN med et tilsvarende hul i gearhuset.
  För lasepinden (C) ind i hullet, sä aktlen lases.

• Skru trimmerhovedet (H) på imod rotationsretningen.

• Demontering sker i omvendt rækkefolge.

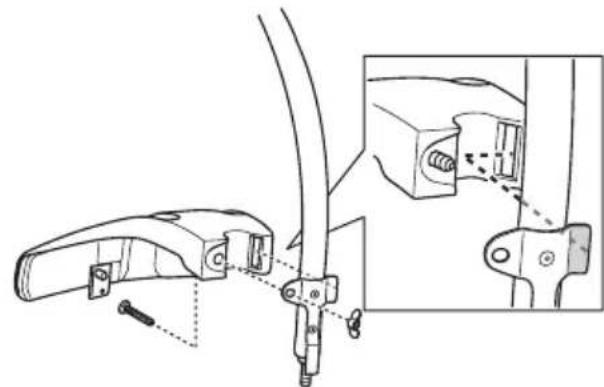

Montering af trimmerbeskyttelse og trimmerhoved

(122C)

• Montér skaermen som vist pa billedet. Spænd skaermen godt fast.

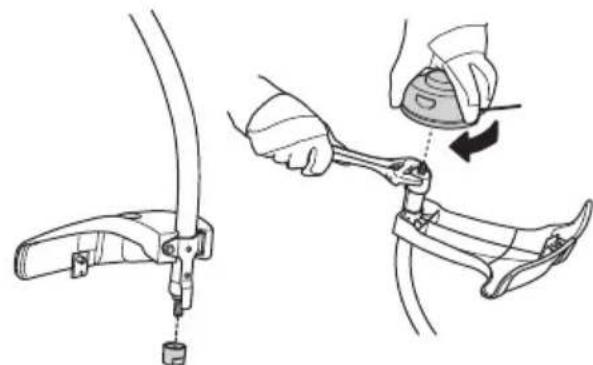

• Montér stovhætten på den aktel. Møtrikken skal være helt dækket af stovhætten.

• Hold stovhaeten fast med en skiftenogle for at forbindre, at akslen drejer.
• Skru trimmerhovedet pa akslen.

MONTERING

Montering og demontering af delbar styrestang (122LK)

Montering:

• Løsn koblingen ved at dreje knappen mod uret.
• Ret tappen på monteringsdelen (A) ind after pilen på koblingsstykket (B).

• Skub monteringsdelen ind i koblingsstykket, indtil monteringsdelen klikker pa plads.

För du bruger encheden, skal du stramme grebet godt til.

Demontering:

• Løsn koblingsstykket ved at dreje grebet (mindst 3 omgange).

Tryk pa knappen (C), og hold den inde. Mens du holder godt fast i motorenden, skal du trække monteringsdelen lige ud af koblingsstykket.

Brændstofsikkerhed

Start aldrig maskinen:

1 Hvis du har spildt brændstof pa den. Aftor alt det spildte brændstof, og lad benziresterne fordampe.
2 Hvis du har spildt brændstof pa dig selv eller dit toj, skift toj. Vask de legemsdele, som har vaeret i kontakt med brændstoffet. Brug vand og sæbe.
3 Hvis maskinen lækker brændstof. Kontrollere regelmaessigt for lækage fra tankdæksel og brændstofslanger. Kontakt dit serviceværksted i tilfaelde af lækage.

• Opbevar og transporter maskinen og brændstoffet, sa eventuel lækage og dampe ikke risikerer atkommen i kontakt med gnister erller aben ild, f.eks. fra elmaskiner,elmotorer, elkontakter/afbrydere uller oliefyr.
• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.
• Ved længere tids opbevaring af maskinen skal brændstoftanken tommas. Sporg pa den naermeste benzinstation, hvor du kan komme af med overskydende brændstof. Tøm tanken i egnede beholdere og i et godt ventileret område.
• Sorg for, at maskinen er ordentlich rengjort, og at der er udfør fuldstændig service, inden langtidsopbevaring.
• Skareudstyrets transportbeskytse skal altid vare monteret under transport og opbevaring af maskinen.
• Fastgør maskinen under transport.
• For at undgå utilsigtet start af motoren skal tændhaeten altid fjernes, när maskinen ikke skal bruges i længere tid, när den ikke er under opsyn, og när den skal afterses.
• Lad maskinen kole af, inden den saettes ind i opbevaringsrummet.

ADVARSEL! Vær forsigtig ved handtering af brandstof. Tænk på brand-, eksplosions- og indandingsrisikoen.

Drivmiddel

BEMÄRK! Maskinen er forsynet med en totaktsmotor og skal altid anwendes med en blanding af benzin og totaktsolie. For at sikre et korrekt blandingsforhold er det vigtigt at male den oliemaengde, der skal blandes, welt nojagttig. Ved blanding af sma brændstofmaengder påvirker selv sma fejl i oliemaengden blandingsforholdet kraftigt.

ADVARSEL! Brændstof og brandstofslanger er meget brandfarlige og kan give alvorlige skader ved indanding og hudeksponering. Vær derfor forsigtig ved handtering af brandstof, og sorg for god luftventilation ved brandstofhandtering.

Benzin

BEMAERK! Brug altid kvalitetsbenzin med et oktantal pā mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren.

Etanolblandet brændstof E10 kan benytttes (maks. 10% etanolblanding). Brug af etanolblandinger med hajere etanolindhold end E10 vil fà motoren til at kore magert, hvilket kan fère til motorhavari.

• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå sakaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
• Ved arbejde med kontinuierligt højt omdrejningstal anbefales et hjere oktal.

Husqvarna alkylatbenzin

Husqvarna anbefaler brugen af Husqvarna alkylatbenzin for det bedste resultat. Brændstoffe indeholder færskadelige stoffer sammenlignet med almindeligt brændstof, hvikket reducerer skadelige udstodningsgasser. Brændstoffet giver lave mængder affaldsstoffer ved forbranding, hvikket holder motordelene renere og optimizerer motorens levetid. Husqvarna alkylatbenzin er ikke tilgængeligt på alle markeder.

Totaktsolie

• For at opnå det bedste resultat og en optimal Funktion skal HUSQVARNAS totaktsolie, som er specielt udviklet til vores luftafkølede totaksmotorer, anvendes.
• Brug aldrig totaktsolie beregnet til vandafkolede udenbordsmotorer, sakaldt outboardolie (kaldes TCW).
• Brug aldrig olie beregnet til firetaktsmotorer.
• En lav oliekvalitet aller en for fed olie/ brændstofblanding kan forværre katalysatorens Funktion og reducere dens levetid.
• Blandingsforhold

1:50 (2%) med HUSQVARNA totaktsolie.

Benzin, liter Totaktsolie, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

BRÄENDSTOFHÄNDTERING

Blanding

Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.
Begynd altid med at haelde halvdelen af benzinen i. Haeld derefter al olien i. Bland (ryst) brandstofblandingen. Haeld den resterende maengde benzin i.
- Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.

• Bland ikke brændstof til mere end maks. 1 maneds behov.
• Hvis maskinen ikke bruges iLAGERE tid, skal brandstoftanken tommes og rengøres.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm bade under og after brug. Dette gælder ochs ved korsel i tomgang. Vær opmærksom pa brandfaren, specielt ved handtering i narheden af brandfarlige emner og/eller gasser.

Tankning

ADVARSEL! Folgende sikkerhedsforskrifter mindsker risikoen for brand:

Bland og pafyld brandstoffet udendors, hvor der icke kan forekomme gnister ell er aben ild.

Ryg ici, og anbring aldrig varme genstande i nærheden af brandstoffet.

Tank aldrig med motoren i gang.

Stands motoren, og lad den afkole nogle minutter for tankning. Fyld altid brandstof pa i et godt ventileret sted. Fyld aldrig brandstof pa maskinen indendors.

Abn tankdakslet langsomt ved brandstofpafyldning, sa et eventuelt overtryk langsomt forsvinder.

Spænd tankdaekslet omhyggeligt after tankning.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

• Anvend en brændstofdunk med overlobbssikring.
  Hvis du har spildt brændstof pa den. After alt det spildte brændstof, og lad benzinresterne fordampe.
• Tor rent omkring tankdakslet. Forureninger i tanken kan medfrole driftsforstyrelser.
• Sarg for, at brandstoff er blandet godt ved at ryste beholderen, inden tanken fyldes.

Kontrol før start

• Kontroller, at trimmerhovedet og trimmerbeskyttelsen er intakte og fri for revner. Udskift trimmerhoved eller trimmerbeskyttelse, hvis de har vaaret udsat for slag ell er revnet.

• Brug aldrig maskinen uten beskyttelseller med defekt beskyttelse.
• Alle dæksler skal ære monteret korrekt og ære fejlfri før start af maskinen.

Start og stop

ADVARSEL! Et komplet koblingsdaksel med styrestang skal vare monteret, inden maskinen startes, da koblingen ellers kan Iosne sig og forarsage persorskader.

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes. Placer maskinen pa et fast underlag. Sorg for, at skæreudstyret ikke kan gribe fat i genstande.

Sorg for, at derPractice opholder sig uvedkommende inden for arbejdsomradet, ellers er der risiko for alvorlige persorskader. Sikkerhedsafstandener 15 meter.

Start

Brændstofpumper: Tryk flere gange pa brændstofpumpens gummiblare, indtil blaren fyldes med brændstof. Det er ikke nødvendigt at fylde blaren helt.

Choker: Stil chokeren i chokestilling.

ADVARSEL! Nár motoren startes med chokeren i chokerposition, begynder skareudstyret straks at rotere.

Tryk maskinkroppen mod jorden med venstre hand (OBS! Ikke med foden!). Tag fat i starthandtaget, trak langsom startsnoren ud med hore hand indtil modstand (starthagerne griber fat), og trak derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om handen.

Sæt chokeren tilbage, straks nar motoren tænder, og foretag nye startforsog, indtil motoren starter. När motoren starter, skal der gives fuld gas, hvorefter startgassen frakobles automatisk.

BEMÄERK! Træk ikke startsnoren helt ud, og slip heller ikke starthändtaget fra udstrakt stilling. Dette kan givskader på maskinen.

Stop

Motoren stoppes ved, at taendingen slas fra.

BEMEAERK! Stopkontakten skifter automatisk til startupposition. For at undgå utilsigtet start skal taendhaeten derfor altid tages af taendrøret ved montering, kontrol og/ller vedligeholdelse.

Generelle arbejdsinstruktioner

VIGTIGT!

Dette afsnit behandler de grundlaeggende sikkerhedsregler for arbeje med en trimmer.

Nár du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du sporge en ekspert til rads. Henvend dig til din forhandler eller dit serviceværksted.

Undga al brug, som du ici synes, du er tilstrakkeligt kvalificeret for.

Inden du gár i gang, skal du forsta forskellen mellem skovrydning, græsrydning og graestrimning.

Grundlaeggende sikkerhedsregler

1 Hold oje med omgivelsene:
- For at du kan vare sikker pa, at haverken mensesker, dyr ell er andet kan pavirke din kontrol over maskinen.
- For at sikre at haverken mensesker, dyr erler andet risikerer at komme i kontakt med skareudstyret ellere lose genstande, som slynges væk af skareudstyret.
- BEMAERK! Brug aldrig maskinen.uden mulighed for at kunne tilkalde hjaelp i tilfædle af en ulykke.
2 Kontroller arbejdso MRdet. Fjern alle lose genstandesom for eksempel sten, knust glas, som, stalrad, snor og lignende, som kan slynges ud ellr sno sig ind i skareudstyret.
3 Undga anvendelse i darligt vejr. F.eks. i tæt tage, kraftig regn, hard vind og kraftig kulde osv. At arbejde i darligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag.
4 Sorg for, at du kan gå og stå sikkert. Kig after eventuelle forbinder ger ved en uventet retræte (rddder, sten, grene, huller, grfter osv.). Vær meget forsigtig ved arbejde i skranende terræn.

5 Hold god balance og sikkert fodfeste. Stræk dig ikke for langt. Sørg for alto at have godt fodfeste og god balance.

6 Hold altid fast om maskinen med begge hænder. Hold maskinen pa højre side af kroppen.

7 Hold skareudstyret under taljehoje.
8 Hold alle dele af kroppen pa sikker afstand af det roterende skareudstyr. Undga at berore de varme flader.
9 Under transport skal motoren sukkes.
10 Stil aldrig maskinen ned pa jorden med motoren i drift,\ eden at du har den under opsyn.

ADVARSEL! Hverken brugeren af maskinen eller nogen,anden ma prove at fjerne det afklippede materiale,nar motoren ull skareudstyret roterer, da dette kan medfore alvorlige skader.

Stands motoren og skærudstyret, inden du fjerner materiale, som harviklet sig rundt om klingeakslen, da der ellers er risiko for skader. Under og et stykke tid after anvendelse kan vinkelgearet vår varmt. Der er derfor risiko for forbrændinger ved kontakt.

ADVARSEL! Pas pa udslyngede genstande. Brug altid godkendt ojenvaern. Læn dig aldrig ind over skæredstyretsbeskyttelse. Sten, skidt m.m. kan blive slynet op i øjnene og forårsage blindhed eller alvorlige skader.

Hold uvedkommen på afstand. Børn, dyr, tilskuere og medhjælpere skal befinde sig.uden for sikkerhedszonen på 15 meter. Stands omgående maskinen, hvis nogenærmer sig. Sving aldrig rundt med maskinen.uden Forst at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.

Grundlæggende arbejdsteknik

Lad motoren gā i tomgang after hvert arbejdsmoment. Kores motoren i laengere tid ved fulde omdrejninger, Eden at motoren belastes, kan det give alvorlig motorskade.

ADVARSEL! Undertiden sætter grene erler graes sig fast mellem beskyttelse og skæredstyr. Stands altid motoren ved rengøring.

• Hold trimmerhovedet lige over jorden, og hold det i vinkel. Det er linens Ende, som udforer arbejdet. Lad linen arbejde i sit egetempo. Pres aldrig linen ind i det materiale, som skal fjernes.

• Linen fjerner nemt græs og ukrudt tæt ved mure, stakitter, træer og rabatter, men kan øgsa beskadige ømtalelig bark pa træer og buske og forvolde skade pa hegnspæle.
• Nedsæt risikoen for skader på planterne ved at afkorte linen til 10-12 cm, og nedsæt motoromdrejningstallet.

Renskrabning

• Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og hold det pa skrå. Lad linensende gå imod jorden rundt om træ, stolper, statuer og lignende. OBS! Denne teknik øger slitagen på linen.

• Linen slides hurtigere og skal fores frem oftere ved arbejde mod sten, tegl, beton, metalstakit etc. end ved kontakt med træ og træstakit.
• Ved trimming og skrabning skal du brugeindre end fuld gas (80%) , sa linen holder længere, og trimmerhovedet slidesindre.

Klipning

• Trimmeren er perfekt til at slå græs på steder, hvor det er svært atkommen til med en almindelig plaeneklipper. Hold linen paralleelt med jorden ved klipning. Undgå at

trykke trimmerhovedet ned mod jorden, da dette kan ødelægge graesplænen og beskadige redskabet.

Den roterende lines ventilationsvirkning kan bruges til en nem og hurtig rengaring. Hold linen parallelt med og over de overflader, der skal fejes, og ffor redskabet frem og tilbage.

• Ved klipning og fejning skal du bruge fuld gas for at fæ et godt resultat.

VIGTIGT! For at undgå ubalance og vibrationer i handtagene skal dækslet til trimmerhovedet rengøres, hver gang snoren udskiftes. Kontroller desuden, om det er nødvendigt at rengre andre dele af hovedet.

Karburator

Justering af tomgangsomdrejningstallet

Inden der foretages justeringer, skal det kontrolleres, at luftfiltret er rent, og at luftfilteråget er monteret.

Juster omdrejningstallet for tomgang med
tomgangsskruen T, hvis der bliver behov for omjustering.
Drej først T-skruen med uret, indtil skareudstyret
begynder at rotere. Drej derefter skruen mod uret, indtil
skareudstyret standser. Der er opnæt et korrekt
tomgangsombrejningstal, narr motoren kører jævnt i
begge lejer. Der bør vare en god marginal til det
omdrejningstal, hvør skareudstyret begynder at rotere.

Anbefalet omdrejningstal i tomgang: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsombredjningstallet ikke kan justeres, sa skærudstyret stär stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret.

Lyddæmpper

BEMAERK! Visse lyddaempere er forsynet med katalysator. Se kapitlet Tekniske data for at se, om din maskine er forsynet med katalysator.

Lyddaemperen er beregnet til at dæmpe lydniveauautet og til at lede udstodningsgasserne væk fra brugeren. Udstdningsgasserne er varme og kan indeholde gnister,

som kan forarsage brand, hvis udstodningsgasserne rettes mod et tort og brændbart materiaie.

Visse lyddaempere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sadan lyddaemper, bør nettet rengres en gang om ugen. Dette gores bedst med en stalborste. Pa lyddaempere Eden katalysator bør gnistfangernett rengres og eventuelt udskiftes en gang om ugen. Pa katalysatorlyddaempere skal gnistfangernett kontrolleres og eventuelt rengres en gang om maneden. Ved eventuelle skader pa gnistfangernett skal det udskiftes. Hvis gnistfangernett ofte er tilstoppet, kan dette vare tegn pa, at katalysatorens Funktion er nedsat. Kontakt din forhandler for at fdet kontrolleret. Med et tilstoppet gnistfangernet overophedes maskinen med skader pa cylinder og stempel til folge.

BEMAERK! Brug aldrig maskinen med en lyddaemper, der er i darelig stand.

ADVARSEL! Katalysatorlyddæmperen bliver meget verm bade under brug og after stop. Dette gælder øgså ved tomgangskørsel. Berøring kan give forbrændinger påHUDen. Vær opmærksom påbrandfaren!

Kolesystem

For at holde en sa lav driftstemperatur som muligt er maskinen udstyret med et kolesystem.

Kolesystemet bestar af:

1 Luftindtag i startaggregat.
2 Køleribber på cylinderen.

Rens kolesystemet med en børste en gang om ugen, under stovfylde forhold oftere. Et snavset aller tilstoppet kolesystem medforer overopvarmning af maskinen med skader pa cylinderen og stemplet til folge.

Taendrør

Taendrorets tilstand pavirkes al:
- En forkert indstillet karburator.
- En forkert olieblanding i brandstoffet (for meget aller forkert olie).
- Et snavset luftfilter.

Disse faktorer forarsager belaegninger pa taendrorets elektroder og kan forarsage driftsforstyrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gores noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm.

Taendroret bør udskiftes after ca. en maneds drift, aller hvis det er nødvendigt, endnu tidligere.

BEMERK! Brug altid anbefalet taendrørstype! Forkert taendrør kan ødelægge stempel/cylinder. Kontroller, at taendrøret har sakaldt radiostjdaempning. Sporg din forhandler eller Husqvarna, hvis du har brug for flere oplysninger.

Delbar styrestang

Drivakselenden i den nederste styrestang skal smores indvendigt med fedt hver 30. arbejdstime. Der er risiko for, at drivakselenderne (splinstilslutningerne) pa de delbare modeller korer traegt, hvis de/DDke smores regelmaessigt.

Luftfilter

Luftfilteret skal rengøres regelmaessigt for stov og snavs for at undgå:

Karburatorforstyrrelser.
- Startproblemer.
- Darlig effekt.
- Unodvendig slitage pa motorens dele.
- Unormalt hegt brandstofforbrug.

Rengoring af luftfilter

Afmonter luftfilterdaekslet, og fjern filteret. Vask det i varmt saebevand. Sorg for, at filret er helt tort, nár det genmonteres.

Et lange brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmaessigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

Bruges maskinen under støvede forhold, skal luftfiltret indsmores i olie. Se anvisningerne under overskriften Indsmoring af luftfilter i olie.

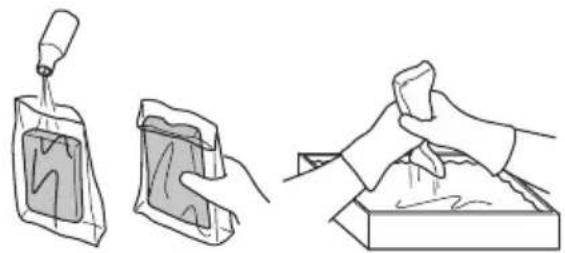

Indsmoring af luftfilter i olie

Brug altid HUSQVARNA filterolie art. nr. 531 00 92-48. Filterolien indeholder oplosningsmiddel, sa den er nom at fordele javnt i fritt. Undga derfor kontakt med huden.

Læg filteret i en plastpose, og pafyd filterolien. Tryk pa plastposen for at fordele olien. Tag filteret i plastposen ud, og hæld den overskydende olie fra, inden filret moneres i maskinen. Brug aldrig almindelig motorolie. Den synker meget hurtigt ned gennem filret et og lægger sig pa bunden.

Vinkelgear

Vinkelgearet er fra fabrikken blevet fyldt med en passende maengde fert. Inden maskinen tages i brug, bør man dog kontrollere, at gearet er fyldt 3/4 op med fert. Brug HUSQVARNA specialfetd.

Smoremidlet i gearhuset skal normal blot udskiftes i forbindelse med eventuelle reparationer.

VEDLIGEHOLDELS

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbeje, der skal udfores pa maskinen. De feste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren ma kun udfore den form for vedligeholdelses- og servicearbeje, der beskrives i donne brugsanvising. Mere omfattende arbejde skal udfores af et autoriseret servicevarksted.

Vedligeholdelse	Dagligte ffternsyn	Ugentlgt efternsyn	Månedligt efternsyn
Rengør maskinen uvdendigt. X
Kontroller, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmæssigt henseende.	X
Kontroller, at stopkontakten fungerer. X
Kontroller, at skæreudstyret ikke roterer i tomgang. X
Rens luftfilteret. Udskift om nødvendigt. X
Kontroller, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.	X
Kontroller, at trimmerhovedet er intakt og ikke har revner. Udskift trimmerhovedet om nødvendigt.	X
Kontroller, at skruer og møtrikker er spændte. X
Kontroller, at hverken motor, tank eller brændstofrør lækker brændstof.	X
Kontroller startmotoren og dens startsnor. X
Rengør tændrøret uvdendigt. Demontér det og kontroller elektrodeafstanden. Justér afstanden til 0,5 mm aller udskift tændrøret.		X
Rengør maskinens kolesystem. X
Rengør, eller udskift lyddæmperens gnistfangernet (gælder kun lyddæmpere uden katalysator).		X
Rengør karburatoren uvdendigt og rummet omkring den. X
Kontroller, at vinkelgearet er fyldt 3/4 op med smøremiddel. Fyld specialfedt på om nødvendigt.		X
Kontroller, at brændstofffilteret er rent, og at der ikke er sprækker erler andre defekter i brændstofslangen. Udskift den om nødvendigt.			X
Kontroller alle kabler og til Slutninger. X
Kontroller kobling, koblingsfjedre og koblingstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.			X
Udskift tændrøret. X

NOTE!
Sporg din forhandler eller Husqvarna, hvis du har brug for flere oplysninger.

Tekniske data

	122C 122LK
Motor
Cylindervolumen, cm3	21,7 21,7
Cylinderdiameter, mm 32,0 32,0
Slaglängde, mm 27 27
Tomgangsomdrejninger, o/min. 2900 2900
Anbefalet maks. rusningshestighed, o/min. 7200 9100
Omdrejningstal på udgående aksel, o/min 7200 6232
Maks. motoreffekt iht. ISO 8893, kW/ o/min 0,6/7800 0,6/7800
Lyddæmpper med katalysator Ja Ja
Omdrejningstalreguleret tændingssystem	Nej	Nej
Tændingssystem
Tændrør	BRISK HQT-4	BRISK HQT-4
Elektrodeafstand, mm 0,5	0,5
Brændstof-/smøresystem
Volumen benzintank, liter	0,3	0,3
Vægt
Vægt ut den benzin, skæreudstyr og beskyttelse, kg	4,4	4,8
Støjemissioner
(se anm. 1)
Lydeffektniveau, mål't dB(A)	102	104
Lydeffektniveau, garanteret LWA dB(A)	104	108
Lydniveauer
(se anm. 2)
Ækvivalent lydtryksniveau ved brugerens ør er mål't i henhold til EN ISO 11806 og ISO 22868, dB(A):	88 90
Vibrationsniveauer
(se anm. 3)
Ækvivalente vibrationsniveauer (ahv,eq)iḥändtag mål't i henhold til EN ISO 11806 og ISO 22867, m/s2
Udstyret med trimmerhoved (original), venstre/højre	5,0/3,6	3,6/3,5

Anm.1: Emission af stoj til omgivelsene malt som lydeffekt (L_WA) i henhold til Radets direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er malt med det originale skareudstyr, der giver det hjaeste niveau. Forskellen mellem garanteret og malt lydeffekt er, at den garanterede lydeffekt och omfatter sprendning i maleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.

Anm. 2: Rapporterede data for aekvivalent lydtryksniveau for maskinen har en typisk statistisk spedning (standardafvigelse) pa 1 dB(A).

Anm. 3: Rapporterede data for et aekivalent vibrationsniveau har en typisk statistisk sprendning (standardafvigelse) pa 1m / s^2

TEKNISKE DATA

122LK
Godkendt tilbehør Type Beskyttelse	til skæreudstyr, Art. nr.
Klingeaksel med gevind M10
Trimmerhoved T25 (Line med Ø 2,0-2,7 mm) 574 19 87-01
122C
Godkendt tilbehør Type Beskyttelse	til skæreudstyr, Art. nr.
Gevind klingeaksel 3/8 R
Trimmerhoved	T25 (Line med Ø 2,0-2,7 mm) 574 47	95-01
	T25C (Line med Ø 2,0-2,7 mm) 574 47	95-01

Godkendt udstyr Anvendes til
Børstetilbehør SR600-2 122LK
Hækkeklippertilbehør HA110 122LK
Hækkeklippertilbehør HA850 122LK
Kantskæertilbehør EA850 122LK
Savtilbehør PA1100 122LK
Forlængerudstyr EX850 122LK
Kultivatortilbehør CA230 122LK
Blæsertilbehør BA101	122LK
Børsteudstyr BR600	122LK
Vertikalskæerudstyr DT600	122LK

EF-overensstemmelseserklaering (Gælder kun Europa)

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf: [phone], erklær hermed, at graestrimmerne Husqvarna 122C og 122LK fra 2016 argangsserienummer og fremad (aret angives i klartekt på typeskitet plus et afterfolgende serienummer), opfylder forskirfterne i RÄDETS DIREKTIV:

• af den 17. maj 2006 "angäende maskiner" 2006/42/EF.
• af den 26. februar 2014 "angäende elektromagnetik kompatilitet" 2014/30/EU.
• af den 8. maj 2000 "angäende emission af stoj til omgivelsene" 2000/14/EF. Overensstemmelsesvurdering udfør i henhold til Bilag V. Oplyninger om stojemissioner fremgår af kapitlet Tekniske data.

Folgende standarder er opfyldt:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har foretaget frivillig typegodkendelse for Husqvarna AB. Certifikaterne har nummer: 122C - SEC/10/2271, 122LK - SEC/10/2272

Huskvarna, den 30. marts 2016

Per Gustafsson, uddvikingschef (Autoriseret representant for Husqvarna AB og ansvarlig for tekniak dokumentation.)

Symboler på maskinen og/eller i bruksanvisningen:

Kun beregnet på ikke metallisk fleksibelt skjaereutstyr, dvs. trimmerhode med trimmertrad.

Stoyutslipp til omgivelsene ifolge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og pa klistremerke.

Brennstoffpumper

Still chokehendelen i choke-stilling.

Regelmessig renhold er nadvendig.

Visuell kontroll.

Kjarekunde

Førstma man legge merke til folgende: 69

Viktig 71

Bruk aldri en maskin som er modifisert sik at den ikke lenger er i samsvar med originalutforelsen.

Hvis lyddemperen i maskinen er utstyrt med gnistfangernett, ma dette rengjores regelmessig. Et tilstoppet nett ferer til at motoren gar varm med alvorlig motorskade som folge.

ADVARSEL! Start aldri maskinen hvis\ ikke komplett koplingsdeksel med\ riggrør er montert, ellers kan koplingen\ løsne og forårsake persorskader.

Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en sik lyddemper, bør nettet rengjores en gang i uken. Dette gjores enklest med en stalborste. På lyddempere uten katalysator bør nettet rengjores og eventuelt byttes en gang pr. uke. På katalysatorlyddempere skal nettet kontrolleres og eventuelt rengjores en gang pr. maned.

Folgende tilbehør anbefales til modellene under.

Huskvarna 30. mars 2016
