525HF3S - Cortadores de Cerca-Viva HUSQVARNA - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho 525HF3S HUSQVARNA em formato PDF.
| Tipo de produto | Corta-sebes a gasolina |
| Marca | Husqvarna |
| Modelo | 525HF3S |
| Cilindrada | 25,4 cm³ |
| Potência máxima do motor | 0,9 kW a 8500 rpm |
| Peso (sem combustível) | 6,1 kg |
| Capacidade do tanque de combustível | 0,5 L |
| Comprimento das lâminas | 650 mm |
| Velocidade da lâmina | 4339 cortes/min |
| Rotações de marcha lenta | 3000 rpm |
| Rotações máximas sem carga | 12 000 rpm |
| Vela de ignição | NGK BPM8Y (folga 0,65 mm) |
| Nível de potência sonora garantido | 106 dB(A) |
| Nível de vibrações (punho dianteiro) | 3,9 m/s² |
| Nível de vibrações (punho traseiro) | 2,9 m/s² |
| Alimentação | Mistura gasolina-óleo 2 tempos (proporção 1:50 com óleo Husqvarna) |
| Tipo de motor | 2 tempos, arrefecimento a ar |
| Silenciador com catalisador | Sim |
| Sistema antivibração | Sim |
| Equipamento de segurança | Travamento do acelerador, interruptor de parada, protetor de mão, protetor de lâmina |
| Manutenção do filtro de ar | A cada 25 horas de serviço |
| Lubrificação da engrenagem | A cada 60 horas de uso |
| Reparabilidade | Peças originais Husqvarna recomendadas |
Perguntas frequentes - 525HF3S HUSQVARNA
Perguntas dos utilizadores sobre 525HF3S HUSQVARNA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Cortadores de Cerca-Viva em formato PDF gratuitamente! Encontre o seu manual 525HF3S - HUSQVARNA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 525HF3S da marca HUSQVARNA.
MANUAL DE UTILIZADOR 525HF3S HUSQVARNA
Instruções para o uso 200-221
AVVIAMENTO E ARRESTO
Controle antes de arrancar
EXPLICAÇÃO DOS SÍMBOLOS
Símbolos
ATENÇÃO! Uma tesoura para sebes, se utilizada de forma negligente ou errada, pode tornar-se um instrumento perigoso, causando sérias lesões, até mesmo mortais. É muito importante que você leia e compreenda o conteúdo deste manual de instruções.
Leia as instruções para o uso com toda a atenção e compreenda o seu conteúdo antes de fazer uso da máquina.
Use sempre:
- Capacete de proteção no caso de haver risco de objetos em queda
- Protetores acústicos aprovados
- Proteção ocular aprovada. Este produto está conforme as diretivas em validade da CE.
Ferramenta cortante. Não toque na ferramenta sem primeiro desligar o motor.
Esta máquina não está eletricamente isolada. Se a máquina entrar em contato com cabos elétricos sob tensão ou se aproximar dos mesmos, pode provocar morte ou ferimentos graves. A eletricidade pode fluir de um ponto para outro sob a forma de arco voltaico. Quanto mais alta for a tensão, maior será a distância que a eletricidade
pode percorrer. A eletricidade pode também percorrer ramos e outros objetos, especialmente se estiverem molhados. Mantenha sempre uma distância mínima de 10 metros entre a máquina e cabos elétricos sob tensão e/ou objetos em contato com os mesmos. No caso de ser obrigado a trabalhar com uma distância de segurança mais curta, contacte sempre a empresa de fornecimento de energia elétrica em causa, para assegurar que a tensão será desligada antes de iniciar o seu trabalho.
Mantenha todas as partes do seu corpo afastadas de superfícies quentes.
Use sempre luvas de proteção aprovadas.
Use botas ou sapatos antideslizantes e estáveis.
Emissões sonoras para o meio ambiente conforme diretiva da Comunidade Europeia. A emissão da máquina é indicada no capítulo Especificações técnicas e no autocolante.
Instruções de arranque: ver instruções no capítulo Arranque e paragem.
Os restantes símbolos e autocolantes existentes na máquina dizem respeito a exigências específicas para
O motor é desligado deslocando o contacto de paragem para a posição de paragem. NOTA! O contacto de paragem retorna automaticamente à posição de arranque. Por isso, para impedir o arranque acidental da máquina, deve-se sempre remover a chave de ignição durante todos os trabalhos de inspeção e/ou manutenção.
Use sempre luvas de proteção aprovadas.
Limpeza periódica obrigatória.
Inspeção ocular.
Uso obrigatório de óculos ou viseira de proteção.
ÍNDICE
Índice: Antes de arrancar, observe Φ
EXPLICAÇÃO DOS SÍMBOLOS
Símbolos 200
ÍNDICE
Índice 201
Antes de arrancar, observe o seguinte: 201
INTRODUÇÃO
Equipamento de proteção pessoal 204
Equipamento de segurança da máquina 205
MONTAGEM
Montagem da unidade de corte 209
Controlo antes de arrancar 212
Arranque e paragem 212
TÉCNICA DE TRABALHO
Instruções gerais de trabalho 214
MANUTENÇÃO
Manutenção 216
Carburador 216
Silenciador 216
Sistema de arrefecimento 217
Vela de ignição 217

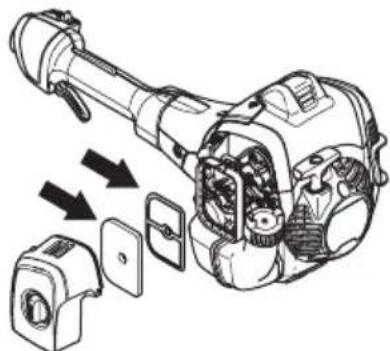

Filtro de ar 217
Engrenagem 218
Limpeza e Lubrificação 218
Esquema de manutenção 219
ESPECIFICAÇÕES TÉCNICAS
Especificações técnicas 220
Certificado CE de conformidade 221
seguinte:
Leia as instruções para o uso com toda a atenção.
ATENÇÃO! A exposição prolongada a ruídos pode provocar danos auditivos permanentes. Por isso, use sempre protetores acústicos aprovados.
ATENÇÃO! Sob nenhuma circunstância é permitido modificar a configuração original da máquina sem a autorização expressa do fabricante. Devem usar-se sempre acessórios originais. Modificações e/ou acessórios não autorizados podem acarretar sérias lesões ou perigo de vida para o utilizador ou outros.
ATENÇÃO! Uma tesoura para sebes, se utilizada de forma negligente ou errada, pode tornar-se um instrumento perigoso, causando sérias lesões, até mesmo mortais. É muito importante que você leia e compreenda o conteúdo deste manual de instruções.
Prezado cliente!
Parabéns pela sua preferência na compra de um produto Husqvarna! A história da Husqvarna recua no tempo até 1689, quando o rei Karl XI mandou construir uma fábrica na margem da ribeira Huskvarna para fabricar mosquetes. A localização junto à ribeira Huskvarna era lógica, não só porque as águas da ribeira eram usadas para gerar energia elétrica, mas também porque havia acesso a uma hidrogeradora de energia. Durante os mais de 300 anos de existência da fábrica Husqvarna foram fabricados inúmeros produtos, desde os antigos fogões a lenha às modernas máquinas de cozinha, máquinas de coser, bicicletas, motocicletas, etc. Em 1956 foi lançada a primeira máquina de cortar relva motorizada, que em 1959 foi seguida da motosserra, e é neste sector que a Husqvarna atualmente atua.
A Husqvarna é atualmente um dos maiores fabricantes mundiais de produtos florestais e para jardinagem, com a qualidade e o desempenho como prioridade máxima. A ideia comercial é projetar, fabricar e comercializar produtos motorizados para uso florestal e de jardinagem, bem como para a indústria da construção e a indústria fabril. A meta da Husqvarna é também ser ponta de lança no que diz respeito a ergonomia, facilidade de utilização, segurança e consciência ambiental, razão pela qual foram criados vários aperfeiçoamentos para melhorar os produtos nessas áreas.
Estamos convencidos de que será com satisfação que apreciará a qualidade e desempenho dos nossos produtos durante muito tempo no futuro. A compra de qualquer um dos nossos produtos dá-lhe acesso a ajuda profissional com reparações e assistência técnica, na eventualidade de, apesar de tudo, acontecer qualquer coisa. No caso de o local de compra da máquina não ter sido nenhum dos nossos revendedores autorizados, pergunte-lhes onde fica a oficina especializada mais próxima.
Esperamos que ficará satisfeito com a sua nova máquina e que ela o acompanhará durante muito tempo. Lembre-se de que estas instruções de utilização são um documento valioso. Seguindo o seu conteúdo (utilização, assistência técnica, manutenção, etc.) aumentará consideravelmente a vida útil da máquina, bem como o preço de venda em segunda mão da mesma. Se vender a sua máquina, entregue as instruções de utilização ao novo proprietário.
Muito obrigado por usar um produto Husqvarna!
A Husqvarna AB efetua o desenvolvimento contínuo dos seus produtos, reservando-se o direito de introduzir modificações referentes, entre outros, ao aspeto e forma dos mesmos sem aviso prévio.
COMO SE CHAMA?
Como se chama?

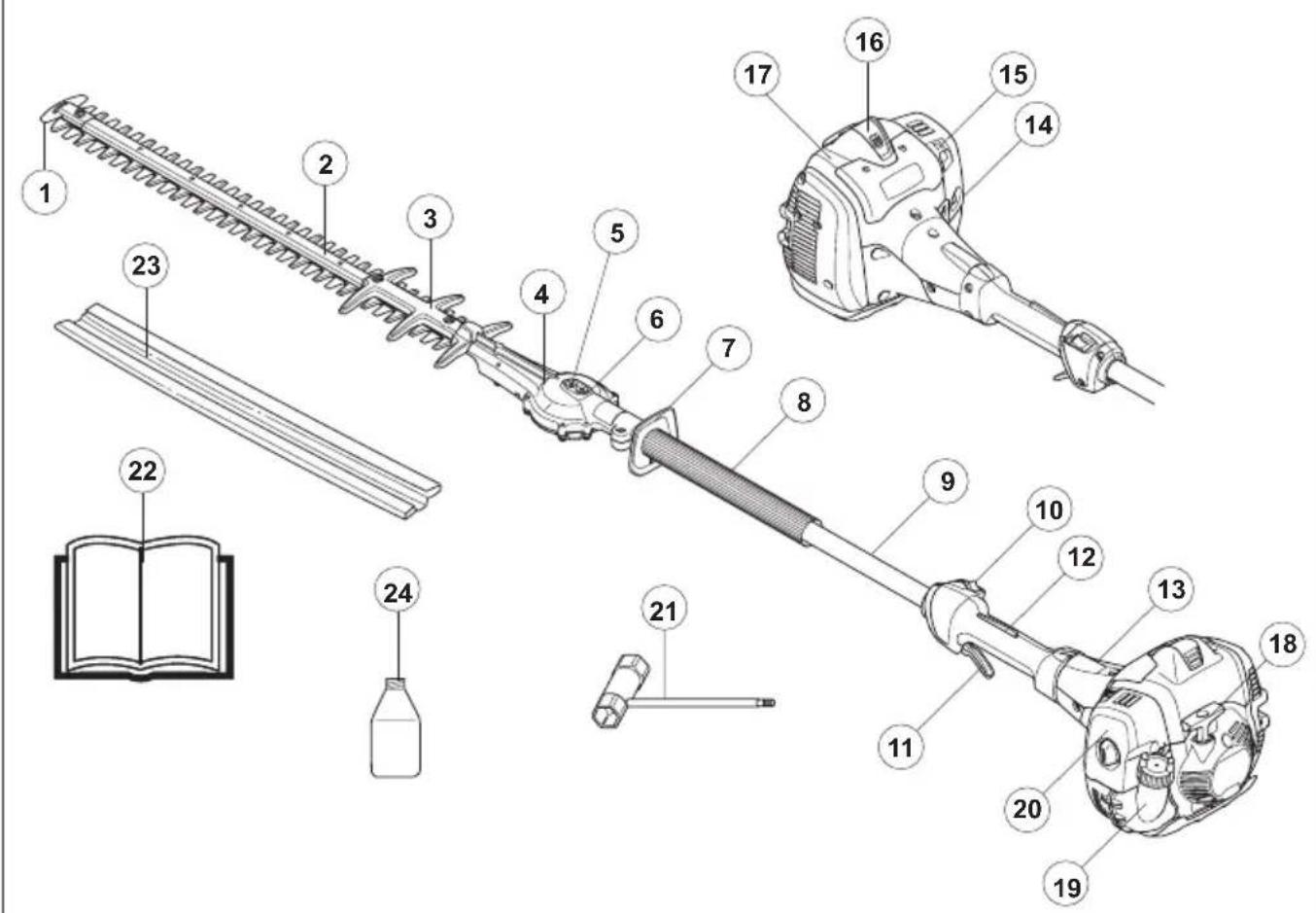

1 Proteção para a extremidade da lâmina 2 Unidade de corte 3 Protetor da faca 4 Engrenagem 5 Tampa para segurar as lâminas manualmente 6 Lubrificador 7 Proteção das mãos 8 Punho dianteiro 9 Tubo 10 Contacto de paragem 11 Acelerador 12 Bloqueio do acelerador
13 Cobertura do acoplamento 14 Bomba de combustível 15 Arranque a frio 16 Vela de ignição e proteção da vela 17 Cobertura do cilindro 18 Pega do arranque 19 Depósito de combustível 20 Cobertura do filtro de ar 21 Chave universal 22 Instruções para o uso 23 Proteção para transporte 24 Óleo de 2 tempos (Aplicável apenas a alguns mercados)
INSTRUÇÕES GERAIS DE SEGURANÇA
Importante
IMPORTANTE!
O corta-sebes foi concebido exclusivamente para o corte de ramos e galhos.
Nunca use uma máquina que foi modificada a ponto de não mais corresponder à construção original.
A utilização pode estar sujeita a regulamentos nacionais ou locais. Respeite os regulamentos estabelecidos.
Nunca use a máquina se estiver cansado, se bebeu álcool ou se toma remédios que possam influir na sua visão, discernimento ou controlo sobre o corpo.
Use equipamento de proteção pessoal. Ver as instruções na secção "Equipamento de proteção pessoal".
Nunca utilize a máquina em condições climáticas extremas, tais como frio muito intenso ou tempo muito quente e/ou húmido.
Nunca use uma máquina defeituosa. Efetue as verificações de segurança e cumpra as instruções de manutenção e assistência técnica contidas no manual. Alguns serviços de manutenção e de assistência técnica deverão ser executados por especialistas qualificados. Consulte as instruções na secção Manutenção.
Todas as tampas e proteções devem estar montadas antes da máquina ser posta em funcionamento.
Verifique se o cachimbo da vela e o cabo de ignição estão em bom estado para evitar o risco de choques elétricos.
ATENÇÃO! Esta máquina produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para reduzir o risco de lesões graves ou mortais, recomendamos que portadores de dispositivos implantados consultem o seu médico e o fabricante do implante antes de utilizar esta máquina.
ATENÇÃO! A utilização dum motor em ambiente fechado ou mal ventilado pode causar a morte por asfixia ou envenenamento por gás carbónico.
ATENÇÃO! Facas defeituosas podem aumentar o risco de acidente.

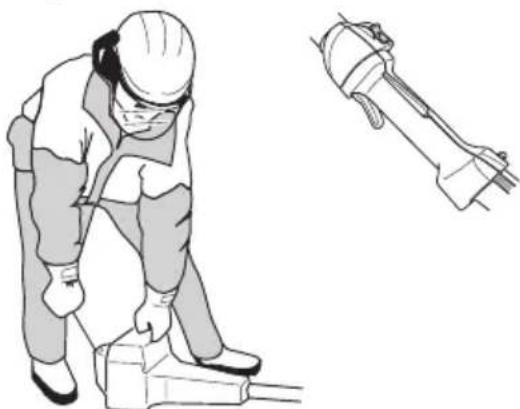

Equipamento de proteção pessoal
IMPORTANTE!
Uma tesoura para sebes, se utilizada de forma negligente ou errada, pode tornar-se um instrumento perigoso, causando sérias lesões, às vezes mortais. É muito importante que você leia e compreenda o conteúdo deste manual de instruções.
Em quaisquer circunstâncias de utilização da máquina deve ser utilizado equipamento de proteção pessoal aprovado. O equipamento de proteção pessoal não elimina o risco de lesão, mas reduz os seus efeitos em caso de acidente. Consulte o seu concessionário na escolha do equipamento.
ATENÇÃO! Esteja sempre atento a sinais de alarme ou avisos de viva voz quando usar protetores acústicos. Retire os protetores acústicos logo que o motor tenha parado.
PROTETORES ACÚSTICOS
Devem-se usar protetores acústicos com suficiente insonorização.
INSTRUÇÕES GERAIS DE SEGURANÇA
PROTEÇÃO OCULAR
Deve sempre usar-se proteção ocular aprovada. Mesmo que se use viseira, devem usar-se óculos de proteção aprovados. Consideram-se óculos de proteção aprovados os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE.
LUVAS
Deve-se usar luvas quando necessário, p. ex., na montagem do equipamento de corte.
BOTAS
Use botas ou sapatos antideslizantes e estáveis.
VESTUÁRIO
Use roupas de material resistente e evite vestimentas demasiado largas que se possam prender facilmente em galhos e arbustos. Use sempre calças compridas grossas. Não use joias, shorts ou outras calças curtas e não ande de sandálias ou descalço. O cabo não deve passar abaixo dos ombros.
PRIMEIROS SOCORROS
Os primeiros socorros devem estar sempre à mão.
Equipamento de segurança da máquina
Nesta secção esclarecem-se quais são as peças de segurança da máquina, que função desempenham e ainda como efetuar o controlo e a manutenção para se certificar da sua operacionalidade. Ver capítulo 'Como se chama?', para localizar onde estas peças se encontram na sua máquina.
A duração da máquina pode ser afetada e o perigo de acidentes pode aumentar se a manutenção da máquina não for correta e se as revisões e reparações não forem executadas de forma profissional. Se necessitar de mais esclarecimentos, entre em contacto com uma oficina autorizada.
IMPORTANTE!
Toda a assistência e reparação da máquina requer formação especializada. Especialmente no que se refere ao equipamento de segurança. Se a máquina não satisfizer um dos controlos abaixo mencionados, procure a sua oficina autorizada. A compra de qualquer dos nossos produtos garante-lhe a obtenção de reparação e assistência profissionais. Se o local da compra da máquina não for um dos nossos concessionários com assistência técnica, consulte a oficina autorizada mais próxima.
ATENÇÃO! Nunca use uma máquina com equipamento de segurança defeituoso. O equipamento de segurança da máquina deverá ser controlado e a sua manutenção feita conforme se descreve nesta secção. Se a sua máquina não satisfizer algum desses controlos, deverá ser enviada a uma oficina autorizada para reparação.
Bloqueio do acelerador
O bloqueio do acelerador é construído para impedir a ativação involuntária do acelerador. Quando se comprime o bloqueio (A) no punho (= quando se agarra no punho), liberta-se o acelerador (B). Quando se solta o punho, tanto o acelerador como o bloqueio retornam às suas posições originais. Isso ocorre por meio de dois sistemas de molas de retorno, independentes entre si. Essa posição significa que o acelerador automaticamente é levado para a marcha em vazio.
Verifique se o acelerador está fixo na posição de marcha em vazio quando o bloqueio do acelerador estiver na sua posição original.
INSTRUÇÕES GERAIS DE SEGURANÇA
Comprima o bloqueio do acelerador e verifique se este retorna à sua posição original quando libertado.
Verifique se o acelerador e o bloqueio do acelerador funcionam com facilidade e se os seus sistemas de mola de retorno funcionam.
Veja as instruções na secção Arranque. Arranque a tesoura para sebes e acelere totalmente. Solte o acelerador e verifique se as facas param e ficam paradas. Se as facas girarem com o acelerador na marcha em vazio, afine a marcha em vazio. Ver as instruções em Manutenção.
Contacto de paragem
O contacto de paragem é usado para desligar o motor.
Arranque o motor e verifique que este se desliga quando o contacto de paragem é levado à posição de paragem.
Proteção das mãos

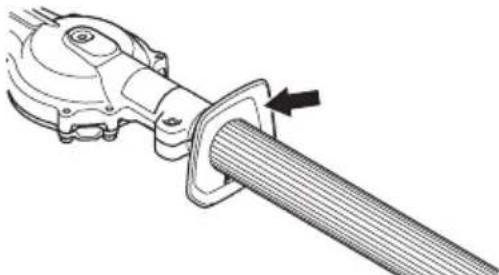

A proteção das mãos evita que o utilizador entre em contacto com as facas em funcionamento, p. ex. se o utilizador largar o punho dianteiro.
Certifique-se que a proteção das mãos está bem montada.
Certifique-se que a proteção das mãos está intacta.
INSTRUÇÕES GERAIS DE SEGURANÇA

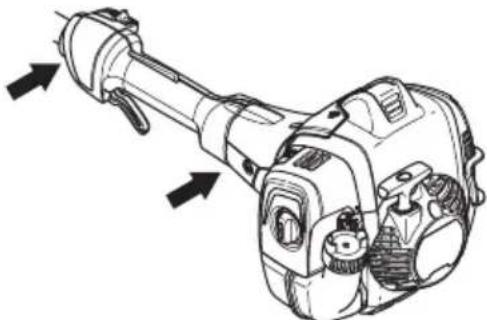

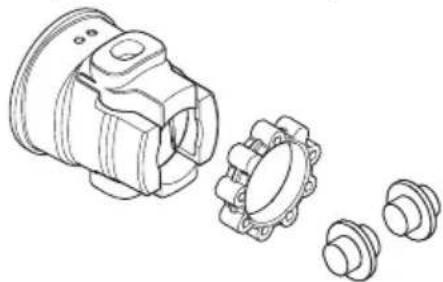

Sistema anti-vibração
A máquina está equipada com um sistema de amortecimento de vibrações, construído de forma a proporcionar uma utilização tão confortável e isenta de vibrações quanto possível.
O sistema de amortecimento de vibrações da máquina reduz a transmissão das vibrações entre a parte do motor/equipamento de corte e a parte dos punhos.
ATENÇÃO! A exposição excessiva a vibrações pode levar a lesões arteriais ou nervosas em pessoas que tenham distúrbios do aparelho circulatório. Procure um médico ao constatar sintomas corporais que se possam relacionar com exposição excessiva a vibrações. Exemplos desses sintomas são entorpecimento, ausência de tato, comichões, "pontadas", dor, ausência ou redução da força normal, mudanças na cor da pele ou na sua superfície. Esses sintomas surgem normalmente nos dedos, mãos ou pulsos. O risco dessas lesões pode aumentar a baixas temperaturas.

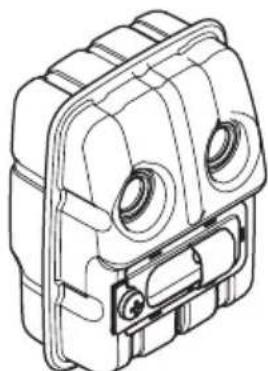

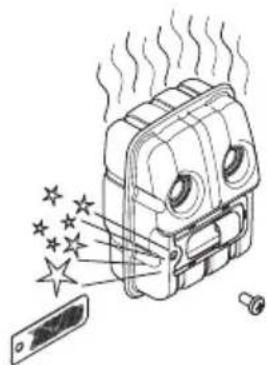

Silenciador

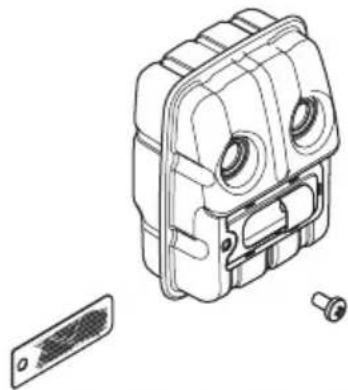

O silenciador é construído para propiciar o mais baixo nível de ruído possível, bem como desviar os gases de escape do utilizador. Os silenciadores equipados com catalisador também se destinam a reduzir as emissões prejudiciais dos gases de escape.
Em países com clima quente e seco, o risco de incêndio é considerável. Por esta razão, equipamos certos silenciadores com uma rede retentora de faíscas. Verifique se a sua boquilha possui rede retentora.
Para silenciadores, é muito importante que as instruções de controlo, manutenção e assistência sejam cumpridas. Nunca use uma boquilha com silenciador defeituoso.
INSTRUÇÕES GERAIS DE SEGURANÇA

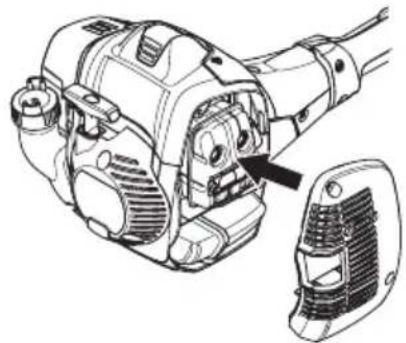

Se a sua máquina estiver equipada com um abafador de chamas, este deverá ser submetido a uma limpeza periódica. A rede obstruída leva a um aquecimento que pode acarretar sérios danos para o motor.

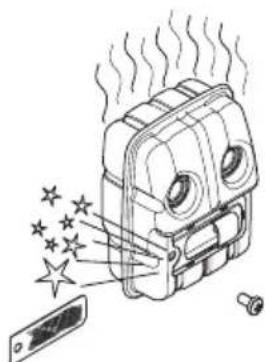

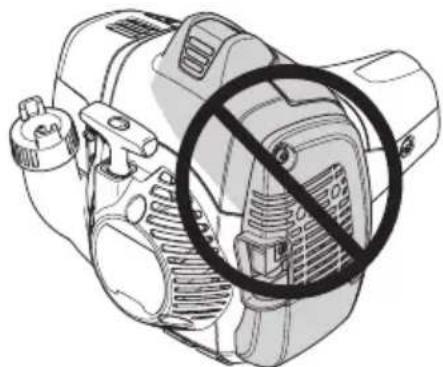

ATENÇÃO! O silenciador com catalisador aquece muito, tanto durante a utilização como após a paragem. Isto também se verifica na marcha em vazio. O contacto com o mesmo poderá causar queimaduras na pele. Cuidado com os riscos de incêndio!

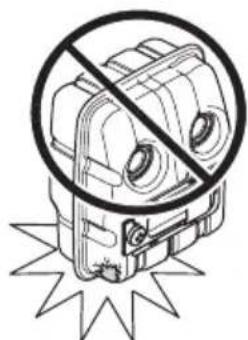

ATENÇÃO! O interior do silenciador contém produtos químicos potencialmente cancerígenos. Evite o contacto direto com esses produtos se tiver um silenciador danificado.
ATENÇÃO! Tenha em mente o seguinte:
Os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Portanto, nunca arranque com a máquina em interiores ou nas proximidades de material inflamável!

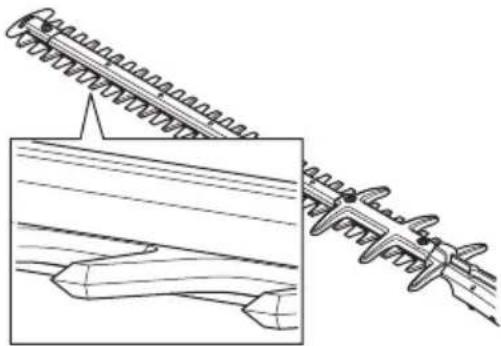

Facas
Os gumes das facas são demasiado duros para serem lixados. Facas sem gume devem ser afiadas numa retificadora.
As lâminas dobradas ou danificadas têm de ser substituídas.
Protetor da faca
A proteção da faca (A) é destinada a impedir que alguma parte do corpo entre em contacto com as facas (B).
Verifique se a proteção da faca está intacta e não deformada. As proteções das lâminas dobradas ou danificadas têm de ser substituídas.
Engrenagem

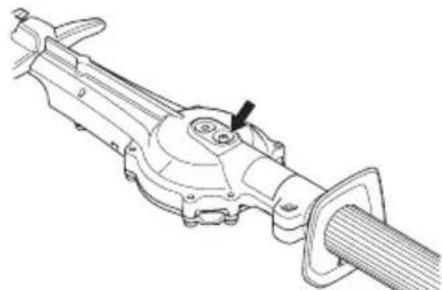

A caixa de engrenagem aquece durante a utilização da boquina. Não toque na caixa de engrenagem para evitar queimaduras.
MONTAGEM
Montagem da unidade de corte
Coloque a cabeça de corte no eixo de forma a que o parafuso (A) esteja no lado oposto ao orifício do eixo. Certifique-se de que o eixo motriz engata na mudança.
- Aperte o parafuso A.
- Aperte o parafuso B.
Segurança no manejo de combustível
Nunca arranque com a máquina:
1. Se derramou combustível sobre a máquina. Remova todo o líquido derramado e deixe que os restos de gasolina se evaporem. 2. Se derramou combustível sobre si próprio ou na sua roupa, troque de roupa. Lave as partes do corpo que estiveram em contacto com o combustível. Lave com água e sabonete. 3. Se a máquina tiver fuga de combustível. Controle regularmente se há fugas na tampa do depósito e nos tubos de combustível. Em caso de fuga, contacte a sua assistência oficial autorizada.
Transporte e armazenagem
- Guarde e transporte a boquina e o combustível de modo tal que não haja o risco de possíveis fugas e vapores entrarem em contacto com fontes de faíscas ou chama aberta, tais como máquinas e motores elétricos, contactos/interruptores elétricos ou mesmo caldeiras.
- Ao armazenar e transportar combustível, utilize recipiente especialmente destinado e aprovado para esse fim.
- Em armazenagem por tempo prolongado, o depósito de combustível da boquina deve ser esvaziado. Consulte o posto de abastecimento mais próximo sobre como proceder com o combustível excedente. Drene o depósito para os recipientes adequados e numa área com boa ventilação.
- Certifique-se de que a máquina está bem limpa e submetida a uma revisão completa antes de ser armazenada por tempo prolongado.
- A proteção para transporte do equipamento de corte deve estar sempre montada, durante o transporte ou armazenagem da máquina.
- Trave a máquina durante o transporte.
- Para impedir o arranque acidental do motor, a proteção da vela deve ser sempre retirada quando a máquina for armazenada por tempo prolongado, quando a máquina não estiver sob vigilância e durante todos os serviços de manutenção.
- Espere que o corta-sebes arrefeça antes de o arrumar.
ATENÇÃO! Tenha cuidado ao manusear combustível. Pense nos riscos de incêndio, explosão e inalação.
Combustível
NOTA! A máquina está equipada com um motor de dois tempos e deve sempre funcionar com uma mistura de gasolina e óleo para motores de dois tempos. Para assegurar a mistura correta é importante medir
cuidadosamente a quantidade de óleo a ser misturada. No caso de pequenas quantidades de combustível a misturar, até pequenos erros na quantidade de óleo influem fortemente na proporção da mistura.
ATENÇÃO! O combustível e os vapores do combustível são muito inflamáveis e podem causar graves lesões em caso de inalação ou contacto com a pele. Seja portanto cuidadoso ao manusear combustível e providencie de modo a haver boa ventilação durante o manuseamento de combustível.
ATENÇÃO! Tenha sempre boa ventilação ao manusear combustível.
Gasolina
NOTA! Use sempre mistura de óleo com gasolina de qualidade com um mínimo de 90 octanas (RON). Se a sua máquina estiver equipada com catalisador (ver capítulo Especificações), deve usar apenas gasolina sem chumbo misturada com óleo. A gasolina com chumbo destrói o catalisador.
Sempre que esteja disponível gasolina ecológica, a chamada gasolina alquílica, esta deve ser utilizada.
Pode ser utilizada mistura de combustível com etanol, E10 (teor máximo de etanol na mistura 10%). A utilização de misturas de combustível com etanol superiores a E10 irá fazer com que o motor funcione com uma mistura de ar-combustível inadequada, podendo ficar danificado.
- O índice de octano mínimo recomendado é 90 (RON). No caso do motor funcionar com gasolina com um índice de octano inferior a 90, o motor pode começar a "grilar". Isso pode fazer um aumento de temperatura no motor que pode causar graves avarias no mesmo.
- Ao trabalhar continuamente em rotação alta, recomenda-se um índice de octano mais elevado.
Óleo de dois tempos
- Para obter o melhor resultado e rendimento, use óleo para motores a dois tempos HUSQVARNA, produzido especialmente para os nossos motores a dois tempos arrefecidos a ar.
- Não use nunca óleo para motores fora de borda a dois tempos e arrefecidos a água, quando chamado 'óleo para foras de borda' (designado TCW).
- Nunca use óleo para motores a quatro tempos.
- Um óleo de baixa qualidade ou uma mistura de óleo/combustível demasiado rica pode afetar o funcionamento do catalisador e reduzir-lhe a vida útil.
- Proporção de mistura
1:50 (2%) com óleo para motores a dois tempos HUSQVARNA.
1:33 (3%) com outros óleos para motores de dois tempos arrefecidos a ar, com homologação JASO FB/ISO EGB.
| Gasolina, litres | Óleo deinous tempos, litres | |
| 2% (1:50) | 3% (1:33) | |
| 5 0,10 0,15 | ||
| 10 0,20 0,30 | ||
| 15 0,30 0,45 | ||
| 20 0,40 0,60 | ||
Mistura

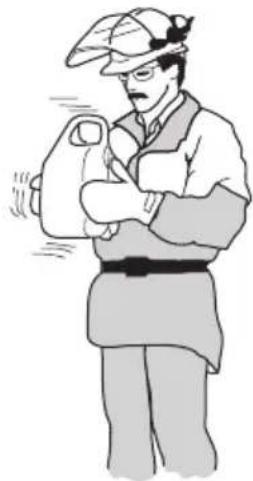

- Misture sempre gasolina e óleo num recipiente limpo e aprovado para gasolina.
- Comece sempre por juntar metade da gasolina a ser misturada. Junte depois todo o óleo. Agite bem a mistura. Por fim, junte o restante da gasolina.
- Agite a mistura cuidadosamente antes de a despejar no depósito de combustível da máquina.
- Não misture combustível a mais do que o necessário para se consumir durante um mês, no máximo.
- Se a bomba não for usada por um longo período, esvazie o depósito de combustível e limpe-o.
ATENÇÃO! O silenciador com catalisador fica extremamente quente durante a utilização e após a paragem. Isto aplica-se inclusivamente ao funcionamento em marcha em vazio. Tome cuidado com os riscos de incêndio, especialmente ao manusear materiais e/ou gases inflamáveis.
Abastecimento
ATENÇÃO! As medidas de precaução abaixo diminuem os riscos de incêndio:

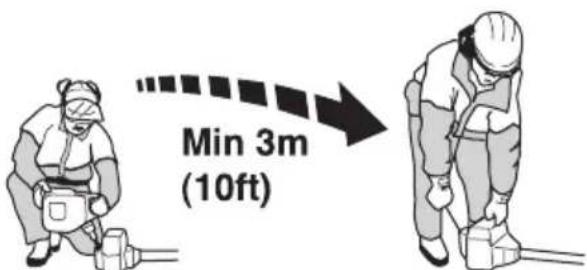

Misture e verta o combustível no exterior, onde não existam faíscas ou chamas.
Não fume nem ponha nenhum objeto quente nas proximidades do combustível.
Nunca abasteça com o motor em funcionamento.
Pare o motor e deixe arrefecer alguns instantes antes de abastecer. Reabasteça num local bem ventilado. Nunca abasteça a bomba dentro de casa.
Abra a tampa do depósito devagar, ao abastecer, para dar saída lenta aos gases se houver um excesso de pressão.
Aperte bem a tampa do depósito antes de abastecer.
Afaste sempre a bomba do local e da fonte de abastecimento, antes de arrancar.
- Use reservatórios de combustível com proteção contra enchimento excessivo.
- Se derramou combustível sobre a máquina, remova todo o líquido derramado e deixe que os restos de gasolina se evaporem.
- Seque bem à volta da tampa do depósito. Sujidades no depósito causam problemas de funcionamento.
- Certifique-se de que o combustível está bem misturado, agitando o recipiente antes de encher o depósito.
Controlo antes de arrancar
- Inspeciona a área de trabalho. Remova objetos que possam ser lançados.
- Examine o equipamento de corte. Nunca utilize facas sem gume, rachadas ou defeituosas.
- Verifique se a boina está em perfeito estado. Verifique se todos os parafusos e pernos estão apertados corretamente.
- Certifique-se de que a engrenagem está corretamente lubrificada. Ver a secção Engrenagem.
- Verifique se o equipamento de corte fica sempre totalmente parado quando o motor está na marcha em vazio.
- Use a boina, sente para as funções a que a mesma se destina.
- Certifique-se de que os punhos e as funções de segurança estão em ordem. Nunca utilize uma boina em que faltem peças ou tenha sido modificada de forma a ficar diferente das especificações.
- Todas as coberturas devem estar devidamente montadas e intactas antes do arranque da máquina.
Arranque e paragem
ATENÇÃO! A cobertura da embraiagem, juntamente com o tubo, tem que estar montada antes da boina arrancar, para que não possa soltar-se e causar lesões pessoais.
Afaste sempre a boina cerca de 3 metros do local onde a encheu de combustível, antes de arrancar. Coloque a boina numa superfície plana. Tenha em atenção que as facas começam a mover-se quando o motor arranca. Certifique-se de que as facas não tocarão qualquer objeto. Certifique-se de que não estão pessoas não autorizadas na área de trabalho, caso contrário corre o risco de causar ferimentos graves.
A distância de segurança é de 15 metros.
Motor frio
Bomba de combustível:

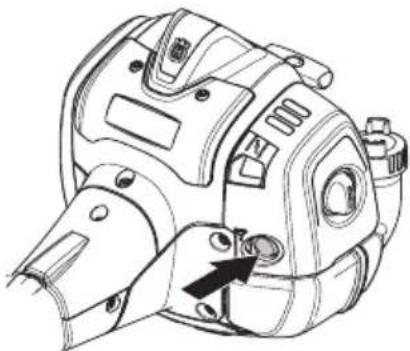

Premir a bolha de borracha da bomba de combustível repetidas vezes, até que o combustível comece a encher a bolha. Não é necessário encher a bolha completamente.

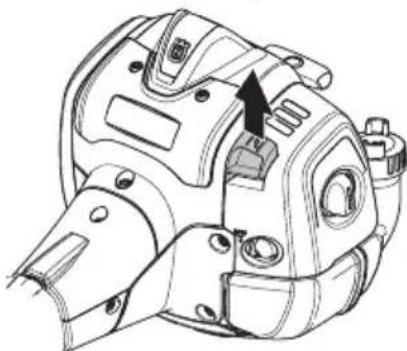

Estrangulador:
Ponha o comando na posição de estrangular.
Pressione o corpo da bomba contra o solo com a mão esquerda (NOTA! Não o fazer com o pé!).
Arranque
Agarre a pega do arranque com a mão direita e puxe a corda lentamente até sentir resistência (o mecanismo de arranque começa a atuar) e em seguida puxe com movimento rápido e forte.
Leve o estrangulador para a posição inicial, logo que o motor tenha ignição e faça novas tentativas de arranque até o motor funcionar. Deixe a máquina funcionar ao ralenti durante alguns segundos antes de acelerar ao máximo.
NOTA! Não puxe inteiramente a corda de arranque nem solte a pega do arranque se estiver em posição totalmente distendida. Esta prática pode danificar a máquina.
NOTA! Não colocar nenhuma parte do corpo na superfície marcada. Contacto com a mesma pode resultar em queimaduras na pele ou choque elétrico se a proteção da vela estiver defeituosa. Use sempre luvas. Nunca utilize uma máquina com a proteção da vela defeituosa.
Motor quente
Premir a bolha de borracha da bomba de combustível repetidas vezes, até que o combustível comece a encher a bolha. Não é necessário encher a bolha completamente.
Agarre a pega do arranque com a mão direita e puxe a corda lentamente até sentir resistência (o mecanismo de arranque começa a atuar) e em seguida puxe com movimento rápido e forte.
Paragem
O motor é desligado deslocando o contacto de paragem para a posição de paragem.
NOTA! O contacto de paragem retorna automaticamente à posição de arranque. Por isso, para impedir o arranque acidental da máquina, deve-se sempre remover a proteção da vela de ignição durante todos os trabalhos de montagem, inspeção e/ou manutenção.
TECNICA DE TRABALHO
Instruções gerais de trabalho
IMPORTANTE!
Esta secção aborda regras básicas de segurança para o trabalho com a tesoura para sebes.
Se você se sentir inseguro sobre o modo de prosseguir com o trabalho, consulte um especialista. Dirija-se ao seu revendedor ou à sua assistência técnica autorizada.
Evite toda forma de uso para a qual se sinta insuficientemente qualificado.
ATENÇÃO! Esta máquina pode provocar acidentes pessoais graves. Leia as instruções de segurança cuidadosamente. Aprenda a utilizá-la como deve ser.
ATENÇÃO! Ferramenta cortante. Não toque na ferramenta sem primeiro desligar o motor.
Proteção pessoal
- Utilize sempre botas, assim como o restante equipamento descrito na secção Equipamento de proteção pessoal.
- Use sempre roupas de trabalho e fortes calças compridas.
- Nunca use peças de roupa soltas ou joias.
- Certifique-se de que o cabo não passa abaixo dos ombros.
Instruções de segurança para os arredores
- Nunca permita que crianças utilizem a máquina.
- Providencie para que ninguém esteja a menos de 15 m do local de trabalho.
- Nunca permita que outras pessoas utilizem a ferramenta, sem estar certo de que elas entendem o conteúdo do manual de instruções.
- Nunca trabalhe de uma escada, banco ou qualquer outra posição elevada que não esteja completamente segura.
- Esteja ciente de que o operador é responsável por acidentes e situações que possam representar perigo de danos pessoais ou materiais a terceiros.
Instruções de segurança durante o trabalho.
- Certifique-se de que tem uma posição de trabalho segura e estável.
- Use sempre ambas as mãos para segurar a ferramenta. Mantenha a ferramenta junto ao corpo.
- Maneje o acelerador com a mão direita.
- Tenha cuidado para que as mãos e os pés não se aproximem do equipamento de corte quando o motor está a trabalhar.
- Ao desligar o motor, mantenha as mãos e os pés afastados do equipamento de corte até que o motor esteja totalmente parado.
- Durante a operação de corte, tome cuidado com galhos que possam ser projetados.
- Pouse sempre a ferramenta no solo quando a mesma não estiver em uso.
- Não corte muito perto do chão. Pedras e outros objetos podem ser lançados.
- Inspecione o objeto a cortar com vista a corpos estranhos, tais como linhas elétricas, insetos, outros animais, etc., ou peças que possam danificar o equipamento de corte, tais como pregos e outros objetos metálicos.
- Se tocar em qualquer objeto ou se ocorrerem vibrações, pare a máquina imediatamente. Remova o cabo da vela de ignição da vela. Verifique se a máquina não sofreu danos. Repare eventuais danos.
- No caso de qualquer coisa ficar presa nas lâminas no decorrer do trabalho, o motor terá que ser desligado e parado completamente antes de se poder limpar as lâminas. Retire o cabo da vela de ignição.
- Nunca pouse a máquina com o motor em funcionamento sem que a tenha bem vigiada.

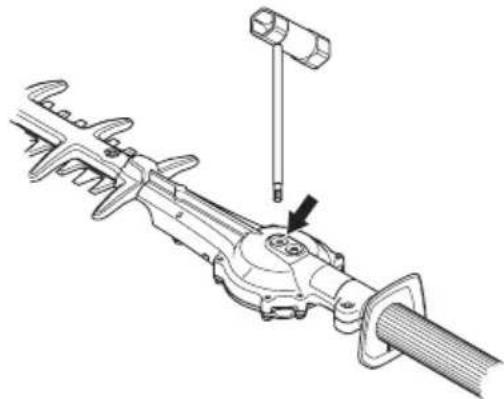

- Se as lâminas ficarem presas, pode soltá-las colocando a chave universal na caixa de engrenagem.
Retire o tampão. - Insira a chave universal e rode-a para soltar as lâminas manualmente.
Instruções de segurança (antes de terminar o trabalho)
- Quando a máquina não está em uso, devem sempre ser colocadas as proteções para transporte no equipamento de corte.
- Antes da limpeza, reparação ou inspeção, certifique-se de que o equipamento de corte parou. Retire o cabo da vela de ignição.
- Use sempre luvas fortes ao reparar o equipamento de corte. Ele é muito afiado e facilmente pode causar ferimentos por corte.
- Mantenha a máquina fora do alcance de crianças.
- Use somente peças originais nas reparações.

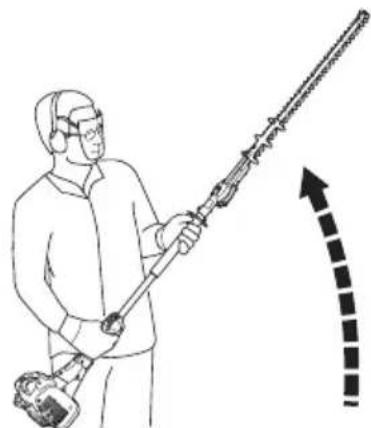

- Ao cortar lados, trabalhar com movimento oscilatórios de baixo para cima.
- Adapte a aceleração à energia.
- Para melhor equilíbrio, segure a máquina o mais perto do corpo possível.
- Certifique-se de que a ponta não toca no chão.
- Não force o trabalho e mova-se a uma velocidade regular, de modo que os ramos sejam cortados por igual.
Manutenção
Deixe a máquina arrefecer ligeiramente antes de proceder a verificações e tarefas de manutenção na mesma.
Carburador
Ajustamento da rotação em vazio
Antes de executar quaisquer ajustamentos, verifique se o filtro de ar está limpo e se a tampa do filtro de ar está bem fechada.

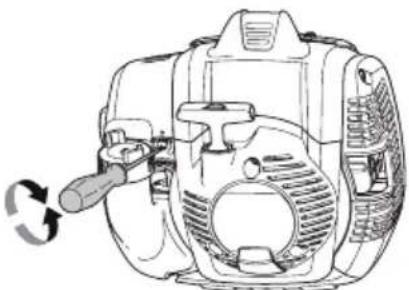

Ajuste a rotação na marcha em vazio com o parafuso da marcha em vazio T, caso seja necessário. Rode primeiro o parafuso T no sentido horário até que as facas comecem a mover-se. Rode então o parafuso T no sentido anti-horário até as facas pararem. Quando o motor funcionar regularmente em todas as posições, foi atingida a rotação correta na marcha em vazio. Deve haver uma boa margem até a rotação em que as facas comecem a mover-se.
Rotação em vazio recomendada: Ver o capítulo Especificações técnicas.
ATENÇÃO! Se não for possível ajustar a rotação na marcha em vazio, de modo a que o equipamento de corte pare, entre em contacto com o seu revendedor ou oficina autorizada. Não utilize a máquina até esta estar corretamente regulada ou devidamente reparada.
Silenciador
NOTA! Alguns silenciadores estão munidos de catalisador. Veja em Especificações técnicas se a sua máquina está equipada com catalisador.
O silenciador é configurado para abafar o nível de ruído e para conduzir os gases de escape para longe do utilizador. Os gases de escape são quentes e podem conter faíscas que podem causar incêndios, se os gases forem dirigidos contra um material seco e inflamável.
Alguns silenciadores estão equipados com uma rede abafa-chamas. Se a sua máquina está equipada com um desses silenciadores, a rede deve ser limpa uma vez por mês. Use de preferência uma escova de aço.
É necessário proceder à verificação e limpeza, se necessário, da rede do silenciador do catalisador. Utilize uma escova metálica. Se a rede estiver danificada, proceda à sua substituição. Uma rede que se obstrui com frequência pode ser indício de que o funcionamento do catalisador está reduzido. Entre em contacto com o seu revendedor para verificação. Uma rede obstruída provocará sobreaquecimento da máquina, danificando o cilindro e o pistão.
NOTA! Nunca use a motosserra com o silenciador em mau estado.
ATENÇÃO! O silenciador com catalisador aquece muito, tanto durante a utilização como antes da paragem. Isto também se verifica na marcha em vazio. O contacto com o mesmo poderá causar queimaduras na pele. Cuidado com os riscos de incêndio!
MANUTENÇÃO
Sistema de arrefecimento
Para obter uma temperatura de funcionamento tão baixa quanto possível, a máquina está equipada com um sistema de arrefecimento.

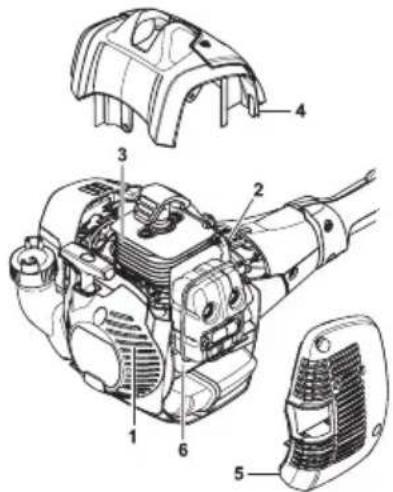

O sistema de arrefecimento é composto por:
1 Entrada de ar no dispositivo de arranque. 2 Asas de ventoinha na cambota. 3 Aletas de arrefecimento no cilindro. 4 Cobertura do cilindro (conduz o ar de arrefecimento ao cilindro). 5 Cobertura do silenciador
6 Placa do silenciador
Limpe o sistema de arrefecimento com uma escova, uma vez por mês, ou com mais frequência, em condições de trabalho difíceis. O sistema de arrefecimento obstruído ou sujo conduz a um sobreaquecimento da motosserra, danificando o cilindro e o pistão.
Vela de ignição
O funcionamento da vela de ignição é sensível a:
- Carburador incorretamente regulado.
- Uma mistura incorreta de óleo no combustível (óleo a mais ou de tipo errado). Filtro de ar sujo.
Esses fatores causam a formação de crostas nos elétrodos da vela de ignição e podem ocasionar problemas no funcionamento e dificuldades em arrancar.
Se a potência da motosserra for baixa, se for difícil de arrancar ou a marcha em vazio for inconstante: verifique sempre a vela de ignição, antes de tomar outras providências. Se a vela estiver suja, limpe-a e verifique se a folga entre os elétrodos é de 0,65 mm. A vela de ignição deve ser trocada após um funcionamento de cerca de um mês ou mais cedo se necessário.
NOTA! Use sempre o tipo de vela de ignição recomendado! Uma vela de ignição incorreta pode danificar o pistão/cilindro. Verifique se a vela de ignição não produz interferências de rádio. Ver o capítulo Especificações.
Filtro de ar
O filtro de ar deve ser limpo regularmente, removendo-se poeira e sujidades de modo a evitar:
Distúrbios no carburador. - Problemas de arranque. - Diminuição de potência. - Desgaste inútil das peças do motor. - Consumo de combustível para do normal.
Limpe o filtro após 25 horas de funcionamento ou mais frequentemente em ambientes de muita poeira.
Limpeza do filtro de ar
Desmonte a cobertura do filtro de ar e remova o filtro. Lave-o bem com água quente e sabão. O filtro deve estar seco ao montar novamente no lugar.
Um filtro de ar usado por longo tempo nunca pode ficar completamente limpo. Por isso o filtro deve, a intervalos regulares, ser trocado por um novo. Um filtro danificado deve sempre ser substituído.
Se a máquina for utilizada em ambientes com poeira, o filtro de ar deve ser oleado. Ver a secção Olear o filtro de ar.
Olear o filtro de ar
Utilize sempre óleo para filtros HUSQVARNA, art. n° 531 00 92-48. O óleo para filtros contém um solvente para facilitar a aplicação homogênea pelo filtro. Por essa razão, evite contacto com a pele.
Coloque o filtro num saco de plástico e deite óleo para filtros. Amasse o saco plástico para distribuir o óleo. Remova o filtro, comprimindo o saco, e deite fora o excesso de óleo antes de montar o filtro na máquina. Nunca utilize óleo de motor comum. Este desce rapidamente e acumula-se no fundo.
Engrenagem
Está disponível um copo de lubrificação para o enchimento de lubrificante na caixa de engrenagem. Utilize a bomba de massa lubrificante para fazer o enchimento da massa lubrificante. Realize esta ação a cada 60 horas de serviço. Utilize a massa lubrificante da Husqvarna (para corta-sebes).
NOTA! A engrenagem não deve ser totalmente cheia de massa. A massa expande-se sob ação do calor desenvolvido pela máquina em funcionamento. Se a engrenagem estiver totalmente cheia de massa, existe o risco de destruir vedantes e ter fugas de massa.
Normalmente não é necessário substituir a massa lubrificante na caixa de engrenagem, exceto após a realização de reparação.
Limpeza e Lubrificação
Limpe os resíduos de plantas e resina das lâminas utilizando o agente de limpeza da Husqvarna (UL22) antes e depois de utilizar a boquina.
Lubrifique as lâminas com a massa lubrificante especial da Husqvarna, n.° de peça (UL 21) antes de longos períodos de armazenamento.
Esquema de manutenção
Abaixo segue uma lista dos cuidados a ter com a boa. A maior parte dos pontos encontra-se descrita na sequência Manutenção. O utilizador só pode efetuar trabalhos de manutenção e assistência do tipo descrito nestas instruções. Intervenções maiores devem ser efetuadas por uma oficina autorizada.
| Manutenção | Controle diário | Controle semanal | Controle mensal |
| Limpe a boaquina externamente. X | |||
| Verifique se o bloqueio do acelerador e se o acelerador funcionam com segança. | X | ||
| Verifique se o contacto de paragem funciona. X | |||
| Verifique se as facas não se movem na marcha em vazio nem com o estrangulador na posicao de acceleracao de arranque. | X | ||
| Verifique se as facas está intactas e se não tem fendas ou está danificadas de outra forma. Mude as facas se necessário. | X | ||
| Verifique se a proteção da faca está intacta e não deformada. Uma proteção da faca empenada ou danificada deve ser substituária. | X | ||
| Limpe o filtro de ar. Troque se necessário. X | |||
| Verifique se a proteção dasmandos não está danificada. Substitua proteçõesdanificadas. | X | ||
| Verifique se os parafusos e porcas estáapertados. X | |||
| Verifique se não há fuga de combustível do motor, depessoo ou tubagem de combustível. | X | ||
| Verifique o dispositivo de arranque e a sua corda. X | |||
| Limpe a vela de igniação por fora. Desmonte e controle a distência entre os electrados. Ajuste a distência para 0,65 mm ou subtitua a vela de igniação. Verifique se a vela de igniação não produz interferências de rádio. | X | ||
| Limpe oSYSTEMA de arrefecimento da boaquina. X | |||
| Limpe o carburador exteriormente e o espoço à volta deste. X | |||
| Encha a caixa de engrenagem com massa. Isto deve ser feito antes cada 60 horas de trabalho, aproximamente. | X | ||
| Verifique se os parafusos que mantém as facas unidas está bem apertados. | X | ||
| Limpe o deposito de combustível. X | |||
| Verifique se o filtró de combustível não está sujo e se o tubo de combustível não está gretado nem tem outros defeitos. Se necessário substitir. | X | ||
| Verifique todos os cabos e conexões. X | |||
| Verifique a embraiagem, as molas da embraiagem e o tambor de acoplamento com vista a desgaste. Se necessário, substituir as peças numa oficial autorizada. | X | ||
| Substitua a vela de igniação. Verifique se a vela de igniação não produz interferências de rádio. | X | ||
| Contrôle e limpe a rede retentora de faíças do silenciador (so se aplica a silenciadores com catalisador) | X | ||
| Para reduzir o perigo de incêndio, limpe sujidade, folhas, lubricante em excesso, etc., do silenciador e do motor. | X |
ESPECIFICAÇÕES TÉCNICAS
Especificações técnicas
525HF3S
Motor
Cilindrada, cm3 25,4
Diâmetro do cilindro, mm 34
Curso do pistão, mm 27
Rotação em vazio, r/min. 3000
Rotação em aceleração máxima recomendada, r/min 12000
Potência máx. do motor, de acordo com a ISO 8893, kW/ r/min 0,9/8500
Sistema de ignição regulado pela velocidade de rotação Sim
Sistema de ignição
Vela de ignição NGK BPM8Y
Folga dos eletrodos, mm 0,65
Sistema de combustível/lubrificação
Capacidade do depósito, litros 0,5
Peso
Peso sem combustível, kg 6,1
Emissões de ruído
Nível de potência sonora, medido em dB(A) 105
Nível de potência sonora, LwA garantido dB(A) 106
Níveis acústicos
Nível de pressão sonora equivalente, junto ao ouvido do utente, medido conforme EN ISO 22868, dB(A): 92
Níveis de vibração
(ver nota 3)
Níveis de vibração equivalente (ahv,eq) nos punhos, medidos de acordo com a norma EN ISO 22867, m/s²
Punho dianteiro/traseiro: 3,9/2,9
Facas
Comprimento, mm 650
Velocidade da lâmina a velocidade máx., cortes/min 4339
Nota 1: Emissões sonoras para as imediações, medidas sob forma de potência sonora (LwA) conforme a Diretiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o equipamento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a Diretiva 2000/14/CE.
Nota 2: Os dados registados para o nível de pressão de ruído equivalente para a máquina têm uma dispersão estatística típica (desvio padrão) de 1 dB(A).
Nota 3: Os dados registados para o nível de vibração equivalente têm uma dispersão estatística típica (desvio padrão) de 1m / s2
ESPECIFICAÇÕES TÉCNICAS
Certificado CE de conformidade (válido unicamente na Europa)
Nós, Husqvarna AB, S-561 82 Huskvarna, Suécia, telefone n° +46-36-146500, declaramos ser da nossa inteira responsabilidade que os produtos aparador de sebes Husqvarna 525HF3S a que se refere esta declaração, com números de série do ano de 2016 e seguintes (o ano é claramente identificado na etiqueta de tipo, seguido de um número de série) estão conformes às DIRETRIZES DO CONSELHO a seguir mencionadas:
- de 17 de Maio de 2006 "referente a máquinas" 2006/42/CE.
- de 26 de Fevereiro de 2014 "referente à compatibilidade eletromagnética" 2014/30/UE.
- de 8 de Maio de 2000 "referente às emissões sonoras para as imediações" 2000/14/CE. Avaliação de conformidade efetuada de acordo com as disposições do Anexo V. Para informações referentes às emissões sonoras, ver o capítulo Especificações técnicas.
Foram respeitadas as seguintes normas:
EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013
O controle de tipo, facultativo, foi efetuado por SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suécia, por incumbência de Husqvarna AB. Os certificados têm os números: SEC/14/2406
O SMP Svensk Maskinprovning AB também confirmou a conformidade com o anexo V da Diretiva 2000/14/CE do Conselho. Os certificados têm os números: 01/94/020 - 525HF3S
Huskvarna, 30 de Março de 2016
Per Gustafsson, Chefe de Desenvolvimento (Representante autorizado da Husqvarna AB e responsável pela documentação técnica.)
Símbolo
Leia antes de usar
Ligar e desligar
INSTRUÇÕES DE TRABALHO
Instruções de trabalho
MANUTENÇÃO
Manutenção
Instruções originais
Instruções originais
Instruções originais
- AVVIAMENTO E ARRESTO
- CONTROLE ANTES DE ARRANCAR
- EXPLICAÇÃO DOS SÍMBOLOS
- SÍMBOLOS
- USE SEMPRE
- ÍNDICE
- ÍNDICE: ANTES DE ARRANCAR, OBSERVE Φ
- INTRODUÇÃO
- MONTAGEM
- TÉCNICA DE TRABALHO
- MANUTENÇÃO
- ESPECIFICAÇÕES TÉCNICAS
- SEGUINTE
- PREZADO CLIENTE
- COMO SE CHAMA
- INSTRUÇÕES GERAIS DE SEGURANÇA
- IMPORTANTE
- EQUIPAMENTO DE PROTEÇÃO PESSOAL
- PROTETORES ACÚSTICOS
- PROTEÇÃO OCULAR
- LUVAS
- BOTAS
- VESTUÁRIO
- PRIMEIROS SOCORROS
- EQUIPAMENTO DE SEGURANÇA DA MÁQUINA
- BLOQUEIO DO ACELERADOR
- CONTACTO DE PARAGEM
- PROTEÇÃO DAS MÃOS
- SISTEMA ANTI-VIBRAÇÃO
- SILENCIADOR
- FACAS
- PROTETOR DA FACA
- ENGRENAGEM
- MONTAGEM DA UNIDADE DE CORTE
- SEGURANÇA NO MANEJO DE COMBUSTÍVEL
- TRANSPORTE E ARMAZENAGEM
- COMBUSTÍVEL
- GASOLINA
- ÓLEO DE DOIS TEMPOS
- MISTURA
- ABASTECIMENTO
- CONTROLO ANTES DE ARRANCAR
- ARRANQUE E PARAGEM
- MOTOR FRIO
- ARRANQUE
- MOTOR QUENTE
- PARAGEM
- TECNICA DE TRABALHO
- INSTRUÇÕES GERAIS DE TRABALHO
- PROTEÇÃO PESSOAL
- INSTRUÇÕES DE SEGURANÇA PARA OS ARREDORES
- INSTRUÇÕES DE SEGURANÇA DURANTE O TRABALHO
- INSTRUÇÕES DE SEGURANÇA (ANTES DE TERMINAR O TRABALHO)
- CARBURADOR
- AJUSTAMENTO DA ROTAÇÃO EM VAZIO
- SISTEMA DE ARREFECIMENTO
- VELA DE IGNIÇÃO
- FILTRO DE AR
- LIMPEZA DO FILTRO DE AR
- OLEAR O FILTRO DE AR
- LIMPEZA E LUBRIFICAÇÃO
- ESQUEMA DE MANUTENÇÃO
- HF3S
- MOTOR
- SISTEMA DE IGNIÇÃO
- SISTEMA DE COMBUSTÍVEL/LUBRIFICAÇÃO
- PESO
- EMISSÕES DE RUÍDO
- NÍVEIS ACÚSTICOS
- NÍVEIS DE VIBRAÇÃO
- CERTIFICADO CE DE CONFORMIDADE (VÁLIDO UNICAMENTE NA EUROPA)
- EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A
- SÍMBOLO
- INSTRUÇÕES DE TRABALHO
Marca : HUSQVARNA
Modelo : 525HF3S
Categoria : Cortadores de Cerca-Viva
