Ürün Tipi	Benzinli Çit Budama Makası
Marka	Husqvarna
Model	525HF3S
Silindir Hacmi	25,4 cm³
Maks. Motor Gücü	0,9 kW (8500 dev/dak)
Ağırlık (yakıtsız)	6,1 kg
Yakıt Deposu Kapasitesi	0,5 L
Bıçak Uzunluğu	650 mm
Bıçak Hızı	4339 kesim/dak
Rölanti Devri	3000 dev/dak
Maks. Boşta Çalışma Devri	12.000 dev/dak
Buji	NGK BPM8Y (elektrot aralığı 0,65 mm)
Garanti Edilen Ses Gücü Seviyesi	106 dB(A)
Titreşim Seviyesi (ön tutamak)	3,9 m/s²
Titreşim Seviyesi (arka tutamak)	2,9 m/s²
Yakıt Türü	2 zamanlı benzin-yağ karışımı (Husqvarna yağı ile 1:50 oran)
Motor Tipi	2 zamanlı, hava soğutmalı
Katalitik Susturucu	Evet
Anti-titreşim sistemi	Evet
Güvenlik Donanımı	Gaz kilidi, durdurma anahtarı, el koruyucu, bıçak koruyucu
Hava Filtresi Bakımı	Her 25 çalışma saatinde bir
Dişli Yağlaması	Her 60 kullanım saatinde bir
Onarılabilirlik	Husqvarna orijinal yedek parçaları önerilir

Sık sorulan sorular - 525HF3S HUSQVARNA

Husqvarna 525HF3S için hangi yakıt kullanılmalıdır?

Kurşunsuz benzin (minimum oktan sayısı 90) ve iki zamanlı yağ karışımı kullanın. Husqvarna yağı ile oran 1:50 (%2)'dir. JASO FB/ISO EGB uyumlu diğer yağlarla oran 1:33 (%3)'tür. Asla dıştan takma motor yağı (TCW) veya dört zamanlı yağ kullanmayın.

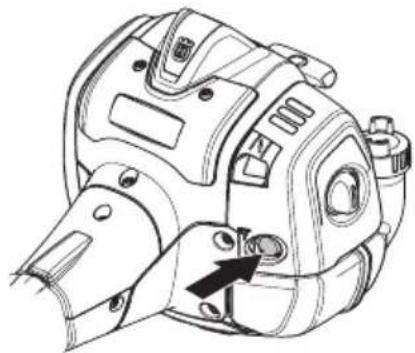

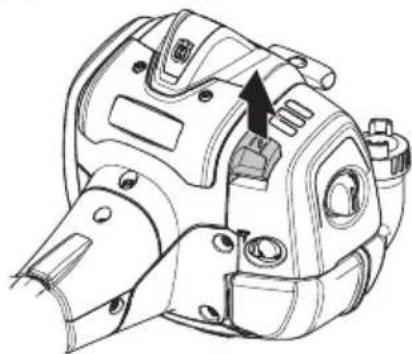

Soğuk motorda çalıştırma nasıl yapılır?

Yakıt pompasını, yakıt görünene kadar şişeye birkaç kez basarak etkinleştirin. Jikleyi çekin. Makineyi yere koyun, sol elinizle sıkıca tutun (ayağınızla değil). Marş ipini yavaşça direnç hissedene kadar çekin, ardından kuvvetlice çekin. Motor öksürür öksürmez jikleyi geri itin ve çalışana kadar çekmeye devam edin. Birkaç dakika rölantide ısıtın.

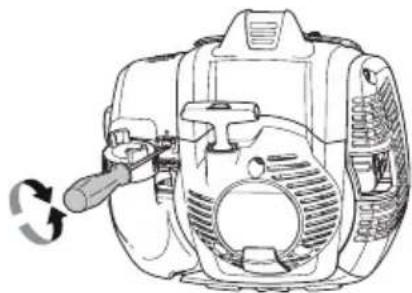

Çit budama makinesinin rölanti ayarı nasıl yapılır?

Rölanti T vidası ile ayarlanır. Bıçaklar dönmeye başlayana kadar vidayı saat yönünde çevirin, ardından bıçaklar durana kadar ters yönde çevirin. Önerilen rölanti devri 3000 dev/dak'dır. Bıçakları durduramazsanız, yetkili servise başvurun.

Bıçaklar sıkışırsa ne yapmalı?

Motoru hemen durdurun ve tamamen durmasını bekleyin. Buji kapağını çıkarın. Verilen kombine anahtarı kullanın: kartere sokun ve bıçakları manuel olarak kurtarmak için çevirin. Yeniden çalıştırmadan önce bıçakların hasarlı olmadığını kontrol edin.

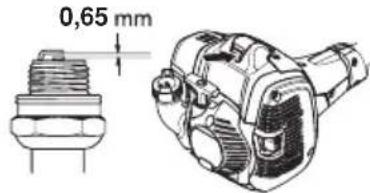

Hangi buji kullanılmalı ve elektrot aralığı ne olmalı?

NGK BPM8Y bujisi kullanın, elektrot aralığı 0,65 mm olmalıdır. Her ay veya gerektiğinde daha sık değiştirin. Parazit önleyici buji kapağı takılı olduğundan emin olun.

Hava filtresi bakımı nasıl yapılır?

Filtreyi her 25 çalışma saatinde bir temizleyin (tozlu ortamlarda daha sık). Kapağı açın, filtreyi çıkarın, sıcak sabunlu suyla yıkayın, durulayın ve tamamen kurutun. Makine tozlu bir ortamda kullanılıyorsa, filtreyi Husqvarna özel yağı (ref. 531 00 92-48) ile yağlayın.

Cihazın ağırlığı nedir?

Husqvarna 525HF3S'in yakıtsız ağırlığı 6,1 kg'dır. Depo dolu iken yaklaşık 6,5 kg'dır.

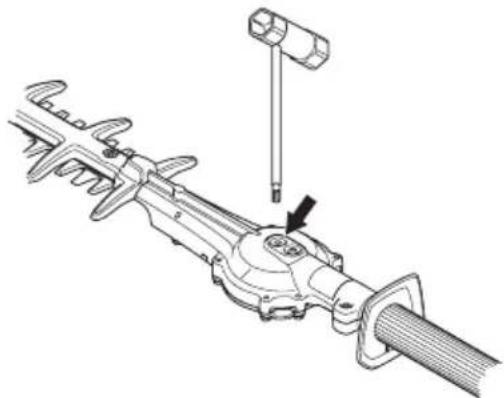

Kesme dişlisi nasıl yağlanır?

Dişli, her 60 kullanım saatinde bir yağlanmalıdır. Bir şırınga kullanarak Husqvarna çit budama makinesi özel gresini gresörlükten enjekte edin. Aşırı doldurmayın, çünkü gres ısındığında genleşir.

Kullanım sırasında güvenlik mesafeleri nelerdir?

Makine ile herhangi bir kişi veya hayvan arasında en az 15 metre mesafe bırakın. Elektrik hatları için en az 10 metre mesafe koruyun. Asla merdiven veya dengesiz bir pozisyonda çalışmayın.

Çit budama makinesi nasıl taşınır ve saklanır?

Taşıma sırasında daima bıçak koruyucuyu kullanın. Hareketi önlemek için makineyi sabitleyin. Uzun süreli saklama öncesinde yakıt deposunu boşaltın, cihazı temizleyin, buji kapağını çıkarın ve kuru, çocukların ulaşamayacağı bir yerde saklayın. Saklamadan önce motorun soğumasını bekleyin.

KULLANIM KILAVUZU 525HF3S HUSQVARNA

UYARI! Makinenin yanlış veya dikkatsizce kullanılması ciddi, hatta ölümcül yaralanmalara neden olabilir. Bu kılavuzu tamamen okuyarak içeriğini iyice anlamanız son derece önemlidir.

Makineyi kullanmadan önce kullanım kılavuzunu iyice okuyarak içeriğini kavrayınız.

Her zaman kullanılması gereken malzemeler:

Nesnelerin düşme riskine karşı Koruyucu kask - Onanmış koruyucu kulaklık Gözlerin koruması onaylanmıştır

Bu ürün geçerli CE direktiflerine uygundur.

Kesici araç. Motoru kapatmadan önce alete dokunmayın.

Bu makinede elektrik yalıtımı yapılmamıştır. Makine yüksek gerilim hatları ile temas ederse veya bunlara yaklaştırılırsa ölüme veya ciddi yaralanmalara neden olabilir. Elektrik ark yaparak bir noktadan diğerine atlayabilir. Voltaj ne kadar yüksekse elektriğin atlama yapabileceği mesafe de oranda artar. Elektrik, özellikle ıslak olduklarında ağaç

dalları veya diğer maddelerden de geçebilir. Her zaman yüksek gerilim hatları veya bunlara temas eden maddelerle makine arasında en az 10 m mesafe bulunmasına dikkat edin. Bu emniyetli mesafeden daha yakında çalışmanız gerektiğinde ilgili elektrik idaresine başvurarak çalışmaya başlamanızdan önce elektriğin kesildiğinden emin olun.

Bu makine tehlikeli olabilir! Makineyi kullanan kişi, çalışma esnasında kendisine insanların veya hayvanların 15 metreden daha fazla yaklaşmasına izin vermemelidir.

Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.

Her zaman onanmış koruyucu eldivenler kullanılmalıdır.

Dayanıklı, kaymayan bot veya ayakkabı giyin.

Çevreye verdiği gürültü emisyonları Avrupa Birliği'nin direktiflerine uygundur. Makinenin emisyonları Teknik bilgiler bölümünde ve etikette belirtilmiştir.

Başlangıç talimatları Çalıştırma ve durdurma başlığı altındaki talimatlara bakınız.

Makina üzerindeki diğer semboller/etiketler kimi pazarlarda onay almak için gerekli özel koşulları gösterir.

Motor, anahtar durdurma konumuna getirilerek kapatılır. DİKKAT! Durdurma anahtarı otomatik olarak çalıştırma konumuna döner. Motorun istenmeden çalışmasını önlemek için montaj sırasında, motoru kontrol ederken ve/veya bakım yaparken buji kapaklarının çıkarılması gerekir.

Her zaman onanmış koruyucu eldivenler kullanılmalıdır.

Düzenli aralıklarla temizlik gerekmektedir.

Gözle bakarak kontrol.

Koruma gözlüğü ve yüz siperi kullanılmalıdır.

İÇİNDEKİLER

İçindekiler

SEMBOLLERİN AÇIKLANMASI

Semboller 509

İÇİNDEKİLER

İçindekiler 510

Başlamadan önce aşağıdaki konulara dikkat ediniz: ... 510

GİRİŞ

Değerli Müşterimiz, 511

NE NEDİR?

Nc ncdir? 512

GENEL GÜVENLİK AÇIKLAMALARI

Önemli 513

Kişisel koruyucu araçlar 513

Makinenin güvenlik donanımı 514

MONTAJ

Kesme kafasını takma 518

YAKIT KULLANIMI

Yakıt güvenliği 519

Çalıştırıcı 519

Yakıt ikmali 520

ÇALIŞTIRMA VE DURDURMA

Başlamadan önce kontrol yapınız. 521

Çalıştırma ve durdurma 521

ÇALIŞMA TEKNİKLERİ

Genel çalışma açıklamaları 523

BAKIM

Bakım 525

Karbüratör 525

Susturucu 525

Soğutucu sistem 526

Buji 526

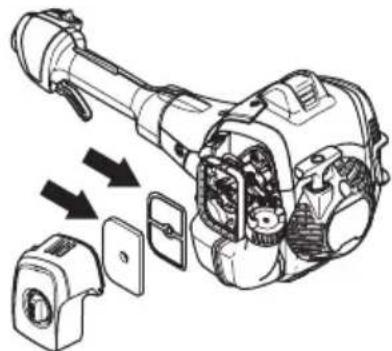

Hava filtresi 526

Dişli kovanı 527

Temizleme ve yağlama 527

Bakım şeması 528

TEKNİK BİLGİLER

Teknik bilgiler 529

Uygunluk konusunda AB deklarasyonu 530

Başlamadan önce aşağıdaki konulara dikkat ediniz:

Kullanım kılavuzunu dikkatle okuyunuz.

UYARI! Kesme işlemini yaparken uzun süre gürültüye maruz kalma, duyma bozukluğuna yol açabilir. Bu nedenle daima onaylanmış bulunan, gürültüye karşı koruma cihazı kullanınız.

UYARI! İmalatçının izni olmaksızın makinenin orijinal yapısı hiçbir biçimde değiştirilemez. Her zaman orijinal yedek parça kullanılmalıdır. Yetkili olmayan kişiler tarafından yapılan değişiklikler ve/veya orijinal olmayan parçalar, kullanıcının yaralanmasına ya da ölümüne neden olabilir.

UYARI! Çalışma makinesinin yanlış veya dikkatsiz kullanılması ciddi, hatta ölümcül yaralanmalara neden olabilir. Bu kılavuzu tamamen okuyarak içeriğini iyice anlamanız son derece önemlidir.

Değerli Müşterimiz,

Bir Husqvarna ürünü aldığınız için sizi kutlarız. Husqvarna, İsveç Kralı XI. Karl'ın ağızdan dolma tüfek yapımı için Husqvarna nehri kıyısında bir fabrika kurulmasını emrettiği 1689 yılından bu yana olan birikimin ve geleneğin ürünüdür. Su gücüyle çalışan bir fabrika için Huskvarna nehrinin sularından yararlanmak amacıyla yapılan yer seçimi de son derece mantıklıydı. 300 yılı aşkın ömrü süresince Husqvarna fabrikası, odun sobasından modern mutfak malzemelerine, dikiş makinelerine, bisikletlere, motosikletlere kadar birçok farklı ürün imal etmiştir. İlk motorlu çim biçme makineleri 1956 yılında üretilmeye başlandı ve bunun ardından 1959'da zincirli testereler geldi; Husqvarna'nın bugün uzmanlaştığı alan da bu oldu.

Günümüzde artık Husqvarna, en yüksek önceliği kalite olan, dünyanın en önde gelen orman ve bahçe ekipmanı üreticisidir. Misyonumuz, ormancılık ve bahçeciliğin yanı sıra inşaat sektörü için de motorla çalışan ekipmanlar geliştirmek, üretmek ve pazarlamaktır. Husqvarna'nın amacı, ergonomi, kullanılabilirlik, güvenlik ve çevre koruması konularında da her zaman en önde olmaktır. İşte bu nedenle, çalıştığımız bu alanlarda sizlere farklı özellikleri olan ürünler geliştirmiş bulunmaktayız.

Ürünlerimizi kalite ve performans açısından büyük bir memnuniyetle uzun yıllar kullanacağınıza inancımız tamdır. Ürünlerimizden herhangi birini satın almanız, gerektiğinde profesyonel onarım ve servis hizmetlerine ulaşmanızı sağlar. Makinenizi satın aldığınız yer yetkili bayilerimizden biri değilse, size en yakın servis istasyonunun adresini isteyin.

Dileğimiz, ürünümüzden memnun kalmanız ve uzun yıllar kullanmanızdır. Bu kullanım kılavuzunu değerli bir belge olarak koruyun. İçinde önerilenleri (kullanım, servis, bakım, vs.) yerine getirerek makinenizin ömrünü uzatabilir ve elden düşme satış değerini artırabilirsiniz. Bir gün makinenizi satarsanız, yeni sahibine kullanım kılavuzunu da vermeyi ihmal etmeyin.

Husqvarna ürünlerini kullandığınız için teşekkür ederiz.

Husqvarna AB ürünlerini sürekli olarak geliştirmeye çalışmaktadır, bu yüzden ürünlerin biçim ve görünüşleri konusunda önceden haber vermeksizin değişiklik yapma hakkımız saklıdır.

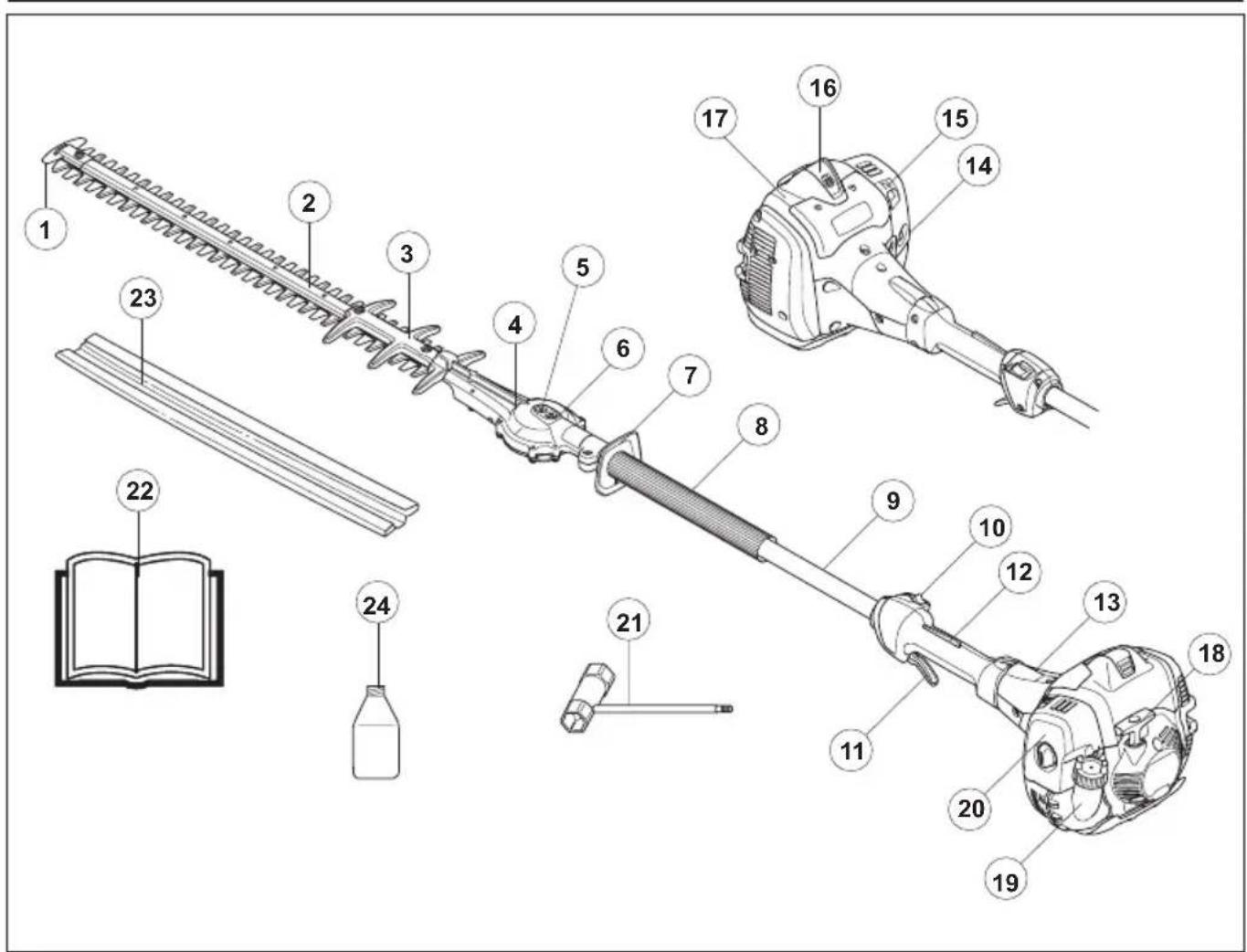

NE NEDİR?

Ne nedir?

1 Üç koruma bıçağı 2 Kesme birimi 3 Bıçak koruyucusu 4 Dişli kovanı 5 Bıçakların manuel serbest bırakılması için düğme 6 Gres memesi 7 El koruyucusu 8 Ön kol 9 Teçhizat borusu 10 Stop düğmesi 11 Gaz ayarı 12 Kelebek kilit

13 Zincir frenli bağlantı kutusu 14 Yakıt pompası 15 Şok ayar kolu 16 Buji kapağı ve buji 17 Silindir kapağı 18 Çalıştırma tutacağı 19 Yakıt deposu 20 Hava filtresi 21 Anahtar 22 Kullanım kılavuzu 23 Taşma ile ilgili korumalar 24 2 zamanlı yağ (yalnızca belirli pazarları kapsar)

GENEL GÜVENLİK AÇIKLAMALARI

Önemli

ÖNEMLİ!

Çit düzenleyici yalnızca dal ve çubukları kesmek için tasarlanmıştır.

Artık orijinal imalatına benzerliği kalmayacak biçimde yapısal değişikliğe uğratılmış bir makineyi asla kullanmayınız.

Kullanım ulusal veya yerel yönetmelikler tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun.

Yorgun ya da içkili iken ya da görüş, karar verme ve bedensel denetim yeteneklerinizi etkileyebilecek olan bir ilaç almışsanız makineyi asla kullanmayınız.

Kişisel koruyucu araçlar kullanınız. Kişisel koruyucu araçlar bölümüne bakınız.

Makineyi aşırı derecede soğuk veya çok soğuk ve/veya nemli ortamlarda kullanmayınız.

Hiçbir zaman arızalı bir makineyi kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri ile bakım ve servis talimatlarına uyun. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım başlığı altındaki talimatlara bakın.

Çalıştırmadan önce tüm kapak ve siperler takılmalıdır. Elektrik şoku riskini engelleyebilmek için buji kapağının ve ateşleme kablosunun hasarsız olduğundan emin olun.

UYARI! Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden olabilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implantlar takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticisine danışmalarını öneririz.

UYARI! Motorun kapalı veya havalandırması iyi olmayan yerlerde çalıştırılması havasızlıktan boğulmaya veya karbon monoksit zehirlenmesine yol açabilir.

UYARI! Hiçbir zaman çocukların makineyi kullanmalarına veya yakınında olmalarına izin vermeyin. Makinede yaylı durdurma anahtarı olduğundan ve çalıştırma elçiğine uygulanabilecek az bir güç ve hızla çalıştırılabileceğinden, bazı koşullarda küçük çocuklar bile makinenin çalışması için gereken gücü bulabilirler. Bu da ciddi yaralanmalara yol açabilir. Bu nedenle makine yakın gözetiminiz altında olmadığı zaman buji kapağını çıkarın.

UYARI! Hatalı bıçaklar kaza olasılığını artırır.

Kişisel koruyucu araçlar

ÖNEMLİ!

Çalışma makinesinin yanlış veya dikkatsizce kullanılması ciddi, hatta ölümcül yaralanmalara neden olabilir. Bu kılavuzu tamamen okuyarak içeriğini iyice anlamanız son derece önemlidir.

Makineyi her kullandığınızda, onaylanmış kişisel koruyucu araçlar kullanmalısınız. Kişisel koruyucu araçlar sakatlanma tehlikesini ortadan kaldırmasalar da, herhangi bir kazanın meydana gelmesi durumunda yaralanma derecesini azaltırlar. Uygun kişisel koruyucu araçları seçmekte satıcınızın yardımını isteyiniz.

UYARI! Gürültüye karşı koruma cihazı kullanılırken, uyarı sinyallerine ve seslerine karşı daima dikkatli olunuz. Motor durdurulduktan hemen sonra, gürültüye karşı koruma cihazını çıkarınız.

GÜRÜLTÜYE KARŞI KORUMA CİHAZI

Gürültüye karşı koruma cihazı, yeterli bir susturucu etkisi sağlıyorsa kullanılmalıdır.

GÖZ KORUMA CİHAZI (GÖZLÜK)

Daima onaylanmış göz koruma cihazları kullanılmalıdır. Miğferin ön parçasında kullanılan koruma gözlüğü de mutlaka onaylanmış olmalıdır. Koruma gözlüğünün onaylanmış olması demek, ABD'nin ANSI Z 87.1 standartlarına veya AB ülkelerinin EN 166 standartları için aranan şartlara uygun olması anlamına gelir.

ELDİVENLER

Eldivenler ihtiyaç duyulduğu zaman kullanılabilir, örn: kesme cihazlarının montaj işlemlerinde mutlaka kullanılmalıdır.

ÇİZMELER

Dayanıklı, kaymayan bot veya ayakkabı giyin.

GENEL GÜVENLİK AÇIKLAMALARI

ELBİSELER

Kesme işlemini yaparken yırtılmaya dayanıklı elbiseler kullanınız, çalılıklara ve dallara kolayca takılma riski taşıyan geniş elbiseler giymekten kaçınınız. Daima sağlam ve dayanıklı uzun paçalı pantolonları kullanınız. Kesme işlemini yaparken ziynet eşyası takmayınız, kısa pantolon veya sandalet giymeyiniz ve çıplak ayakla çalışmayınız. Saçlarınızın omuzlarınıza doğru sarkmamasına özen gösteriniz.

İLK YARDIM

İlk yardım çantası her zaman kolay ulaşılır bir yerde olmalıdır.

Makinenin güvenlik donanımı

Bu bölümde, makinenin güvenlik donanımı konusunda ayrıntıların neler olduğu, bunların hangi işlevlere sahip bulunduğu ve doğru çalışıp çalışmadığına emin olmak için kontrol ve bakımın nasıl gerçekleştirileceği açıklanmaktadır. Bu teçhizatın makinenin neresinde olduğunu görmek için 'Ne nedir?' bölümüne bakınız.

Makine doğru bir şekilde kullanılmaz ve gerekli onarımlar ve bakımlar yetkili servis ve bilirkişiler tarafından yapılmazsa, o takdirde makinenin ömrünün uzunluğu kısalabilir ve kaza riski artabilir. Eğer daha fazla bilgiye ihtiyaç duyuyorsanız, en yakın servis istasyonuna başvuruda bulununuz.

ÖNEMLİ!

Makinenin her türlü servis ve onarımı özel eğitim gerektirmektedir. Bu, özellikle makinenin güvenlik donanımıyla ilgilidir. Eğer makineniz aşağıdaki listede yer alan denetimlerden herhangi birinde takılırsa, servis atölyenize başvurunuz. Ürünlerimizden herhangi birini satın aldığınızda, profesyonel tamir ve servis sunacağımızı garanti ederiz. Makineyi size satan satıcı servis satıcısı değilse, en yakın servis temsilcisinin adresini vermesini isteyiniz.

UYARI! Bozuk güvenlik gereçlerine sahip bir makineyi asla kullanmayınız. Bu bölümde belirtilen kontrolleri ve bakım önlemlerini uygulayınız. Makineniz bu denetimlerden herhangi birisinde takılırsa onarım için servis acentanıza başvurunuz.

Kelebek kilit

Kelebek kilit, istenmeyen durumlarda gaz ayarının etkinleşmesini önlemek için yapılmıştır. Düğmeye (A) basınca (elinizi kulpa bastırınca) gaz ayarı (B) devreden çıkar. Elinizi kaldırdığınızda hem gaz ayarı hem de gaz ayarlama düğmesi eski durumuna döner. Bu hareket iki tane bağımsız dönüş yayı tarafından kontrol edilir. Bu düzenleme sayesinde, elinizi kulptan kaldırdığınızda kelebek kontrolü otomatik olarak çalışmama durumunda kilitlenir.

Gaz ayarlama düğmesi asıl konumunda iken gaz ayarının boşta olduğunu denetleyiniz.

Kelebek kilidine basınız ve bıraktığınız zaman yeniden asıl konumuna geldiğini denetleyiniz.

Gaz ayarını ve kelebek kilidinin rahat çalışmakta olduğunu ve dönüşüm makasının sistemin çalıştığını denetleyiniz.

GENEL GÜVENLİK AÇIKLAMALARI

Başlarken başlığı altındaki talimatları okuyun. Çalıbi makinesini çalıştırıp tam gaz verin. Gaz tetiğini bırakıp bıçakların durup hareketsiz kaldığını kontrol edin. Gaz tetiği rölanti konumundayken bıçaklar dönüyorsa, karbüratörün rölanti ayarının yapılması gerekir. Bakım başlığı altındaki talimatları okuyun.

Stop düğmesi

Stop düğmesi, motoru durdurmak için kullanılır.

Motoru çalıştırınız ve stop düğmesi stop durumuna getirildiğinde motorun durduğunu denetleyiniz.

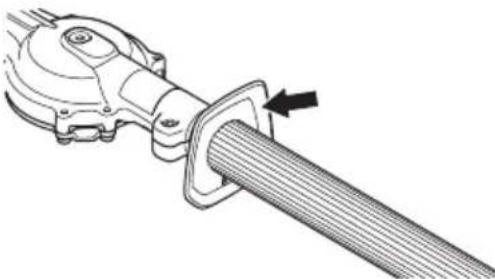

El koruyucusu

El koruyucusu ellerin hareket halindeki bıçaklara temas etmesini önler; ör. kullanıcının eli ön elekten kayması durumunda.

Koruyucunun doğru takılmış olduğunu kontrol edin. Koruyucunun hasarsız olduğunu kontrol edin.

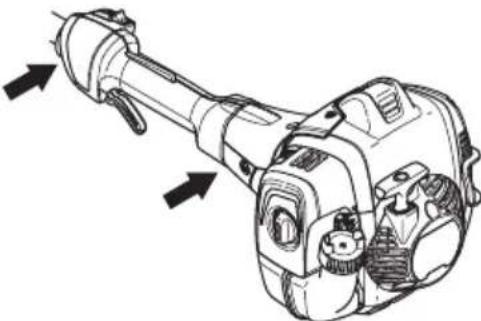

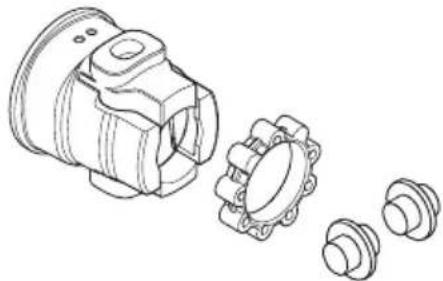

Titreşimden arındırma sistemi

Makineniz, elden geldiğince, titreşimsiz ve kolay bir kullanım için tasarlanmış bir titreşimden arındırma sistemi ile donatılmıştır.

Makinenizin titreşimden arındırma sistemi, titreşimin motor birimi/kesici araç ile makinenizin sapı arasındaki iletimini önlemektedir.

UYARI! Titreşime maruz kalmak, kan dolaşımı bozukluğu bulunan kişilerde, kan damarı veya sinirsel hastalıklara neden olabilir. Titreşimden meydana gelen herhangi bir rahatsızlık durumunda, doktora gidiniz. Örn: bu tür semptomlar, uyuşukluk, duyarlılığı yitirme, karıncalanmalar, batmalar, ağrılar veya normal gücünü yitirme, derinin yüzeyinin veya renginin değişmesi gibi ortaya çıkabilmektedir. Bu tür semptomlar ağır geldiği şekilde, parmaklarda, ellerde veya bileklerde görülür. Düşük sıcaklıkta riskler daha fazla artabilir.

GENEL GÜVENLİK AÇIKLAMALARI

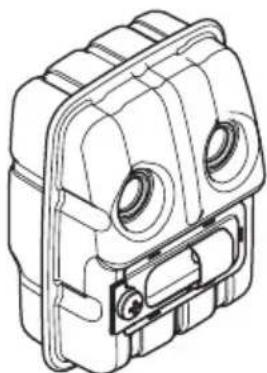

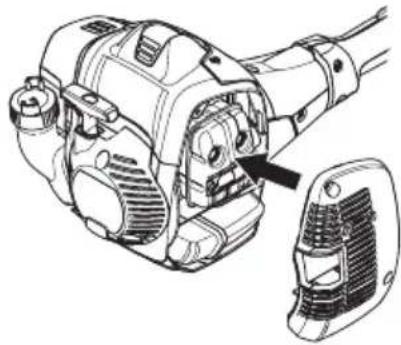

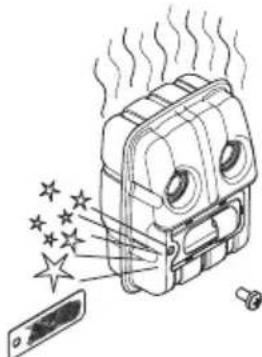

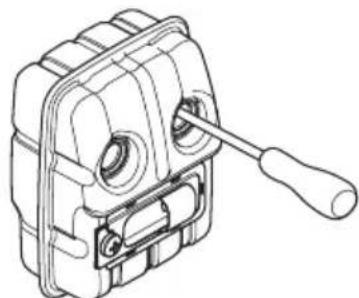

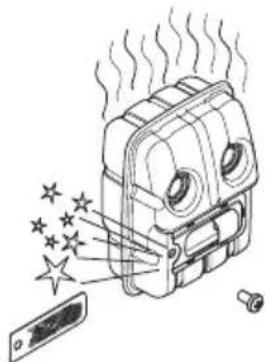

Susturucu

Susturucu, olanak elverdiğince, motor saçıntılarından kullanıcıyı korumak üzere ve sesin düzeyini düşürmek için yapılmıştır. Katalizatör ile donatılmış susturucu, aynı zamanda gazın içinde bulunan zararlı maddeleri en aza indirmek için donatılmıştır.

Sıcak ve kuru iklimlere sahip ülkelerde yanma riskinin (yukarıda adı geçen makine için) olduğu açıktır. Bu nedenle böyle bir susturucu donatmayı uygun bulduk. Kıvılcım odası ağı. Makinenizin susturucusunun, yukarıda adı geçen böyle bir kıvılcım odası ağının olup olmadığını kontrol ediniz.

Susturucular açısından, kullanım kılavuzunda belirtilen denetim, bakım ve servisi yerine getirmeniz büyük önem taşımaktadır.

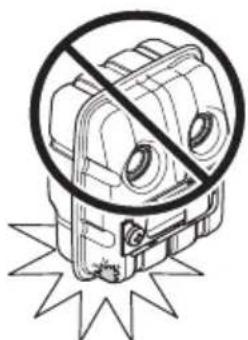

Susturucusu aşınmış bir makineyi asla kullanmayınız.

Susturucunun makinenin içine oturmuş olduğunu düzenli olarak denetleyiniz.

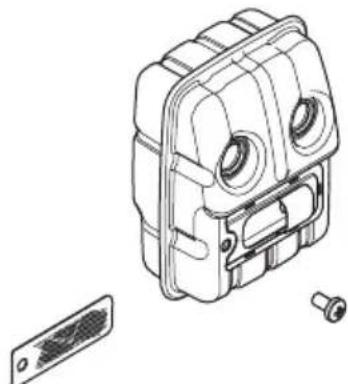

Eğer makinenizin susturucusu kıvılcım tutma ağına sahip ise o da düzenli olarak temizlenmelidir. Yanlış yerleştirilmiş bir ağ motorun ısınmasına ve ciddi biçimde arızalanmasına yol açar.

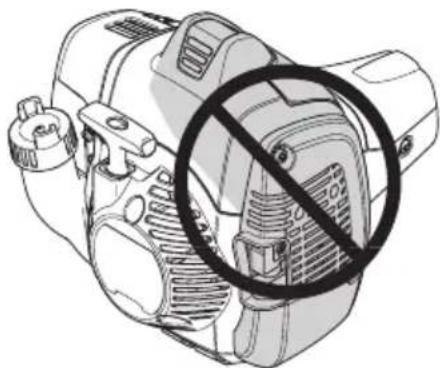

UYARI! Katalizatör susturucusu çok ısınır, bu nedenle makinenin kullanımı sona erdikten sonra sıcaklığı hemen kaybolmaz. Susturucunun ısınması, makine boşta çalışıyorken de devam eder. Susturucuya dokunmak, deride yaralanmalara neden olabilir. Yanma tehlikesine karşı dikkatli olunuz.

UYARI! Susturucunun içinde kanserojen olabilecek kimyasal maddeler bulunmaktadır. Susturucunun hasar görmesi durumunda bu maddelere temas etmeyin.

UYARI! Düşünün ki:

Egzoz dumanları sıcaktır ve yangına neden olabilecek kıvılcımlar da taşıyabilmektedir. Bu nedenle hiçbir biçimde makineyi kapalı yerde ve kolay tutuşabilir maddelerin yakınında çalıştırmayınız!

GENEL GÜVENLİK AÇIKLAMALARI

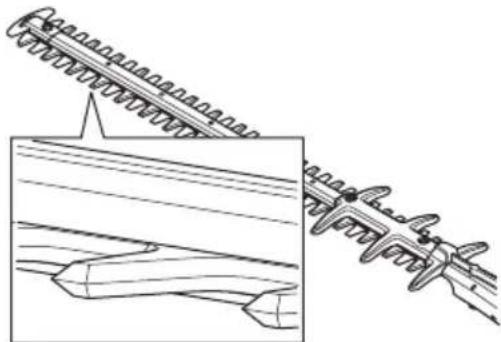

Bıçaklar

Bıçakların kenarlarının engellenmesi çok zordur. Körelmiş bıçakların bileyleme aleti ile bilenmesi gerekir.

Yamulmuş veya hasarlı bıçaklar değiştirilmelidir.

Bıçak koruyucusu

Bıçak koruyucusu (A), vücudunuzun herhangi bir kısmının bıçaklarla (B) temasını önlemek için tasarlanmıştır.

Bıçak koruyucusunun hasarlı veya eğik olup olmadığını kontrol edin. Yamulmuş veya hasarlı bıçak koruyucuları değiştirilmelidir.

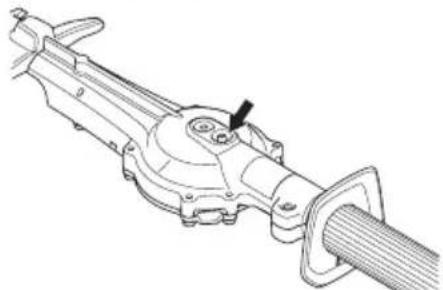

Dişli kovanı

Dişli kovanı makine kullanılırken ısınır. Kendinizi yakmaktan sakınmak için dişli kovana dokunmayın.

MONTAJ

Kesme kafasını takma

Kesme ucu vidasını (A), mil üzerindeki deliğin karşısına gelecek şekilde mile takın. Hareket milinin dişliyle birlikte bağlandığından emin olun.

Vidayı sıkıştırın. Vidayı sıkıştırın.

Yakıt güvenliği

Aşağıdaki durumlarda makineyi asla çalıştırmayınız:

1. Eğer motorun yakıt tankına doldurduğunuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaşmasını bekleyiniz. 2. Eğer yakıt döküntüsü size veya elbisenize bulaşırsa, hemen elbisenizi değiştiriniz. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini hemen yıkayınız. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini sabun ve suyla yıkayınız. 3. Yakıt sızdırıyorsa. Depo kapağı ve yakıt kaplarında sızma olup olmadığını düzenli olarak denetleyiniz. Sızıntı durumunda servis noktanızla iletişime geçin.

Taşıma ve saklama

• Makineyi ve yakıtı, kıvılcım ve alev sızıntısı riskinin olmadığı, örn: elektrik makinelerinin, elektrik motorlarının, elektrik kontağının/elektrik düğmesinin veya ısıtma merkezlerinin bulunmadığı ortamlarda muhafaza ediniz ve taşıyınız.
• Yakıtın taşınması ve korunmasında yalnızca özel olarak tavsiye edilen ve onaylanmış bulunan araçlar kullanılacaktır.
• Makinenin uzun süre korunması durumunda, yakıt tankı mutlaka boşaltılmalı. En yakındaki benzin istasyonu ile temasa geçerek elinizdeki benzin fazlasını ne yapmanız gerektiğini sorunuz. Depoyu iyi havalandırılan bir alanda uygun konteynırlara boşaltın.
• Makinenin iyice temizlenmiş olmasına ve onu uzun süreli koruma altına almadan önce tamamen yetkili servisin denetiminden geçmiş olmasına özen gösteriniz.
• Makinenin taşınması veya korunması sırasında, kesme aracının transport koruması mutlaka monte edilmelidir.
• Nakliye sırasında makineyi emniyete alın.
• Makinenin istenmeden çalışmasını önlemek için uzun süre kullanılmadığında, yakın gözetim altında olmadığında ve servis için bakım yapılırken buji kapağının çıkarılması gerekir.
• Çim biçme makinesini saklamak için bir kenara koymadan önce soğumasını bekleyin.

UYARI! Yakıt taşırken çok dikkatli olunuz. Patlama ve yanma riskinin olabileceğini unutmayınız.

Çalıştırıcı

DİKKAT! Makine, iki zamanlı bir motorla donatılmış olup, her zaman benzin ve iki zamanlı motor yağı karışımı kullanılarak çalıştırılmalıdır. Doğru karışımın elde edilebilmesi için karıştırılacak yağ miktarının hassas şekilde ölçülmesi önemlidir. Az miktarda yakıt karıştırılıyorsa, küçük yanlışlıklar bile karışımdaki oranları belirgin şekilde etkileyebilir.

UYARI! Yakıt ve yakıt buharı kolay ateş alır ve teneffüs edildiğinde veya cildinizle temas ettiğinde ciddi yaralanmalara yol açabilir. Bu nedenle yakıt işlemlerinde azami derecede dikkatli olmalı ve yeterli havalandırma olmasına özen göstermelisiniz.

UYARI! Yakıtla uğraşırken iyi bir havalandırmaya özen gösteriniz.

Benzin

DİKKAT! Her zaman en az 90 oktanlı (RON) kaliteli benzin/yağ karışımları kullanın. Makinenizde katalitik dönüştürücü (Teknik veriler bölümüne bakın) mevcutsa her zaman iyi kalitede kurşunsuz benzin/yağ karışımı kullanın. Kurşunlu benzin katalitik dönüştürücüyü bozar.

Bunu çevreye uyumlu benzin olarak adlandırabiliriz; soğuk durumdaki benzinden de yararlanılabilir.

Etanol karışımlı yakıt E10 kullanılabilir (maks. %10 etanol karıştırılabilir). E10'un üzerindeki etanol karışımlarının kullanılması, motorun zarar görmesine yol açabilecek şekilde yetersiz çalışmaya neden olabilir.

• Önerilen en düşük oktan 90'dır (RON). Motoru 90'dan daha düşük oktanlı yakıtla çalıştırırsanız, motor tekler. Bu nedenle motor çok fazla ısınır, bu da motorda ciddi zarara yol açabilir.
• Sürekli yüksek devirde yapılan çalışmalarda yüksek oktanlı yakıt kullanılması tavsiye edilir.

İki zamanlı yağ

En iyi sonuç ve performans için hava soğutmalı, iki zamanlı motorlar için özel olarak üretilen HUSQVARNA iki zamanlı motor yağlarını kullanın. - Su soğutmalı dıştan takma motorlar için üretilmiş, dıştan takma yağ (TCW) olarak da anılan iki zamanlı motor yağlarını asla kullanmayın. - Dört zamanlı motorlar için imal edilmiş olan yağları kesinlikle kullanmayın. - Düşük yağ kalitesi veya fazla zengin yağ/yakıt karışımı katalitik dönüştürücünün işlevine zarar verir ve hizmet ömrünü azaltır.

Karıştırma oranı HUSQVARNA iki zamanlı yağ içeren 1:50 (%2). JASO FB/ISO EGB olarak sınıflandırılmış hava soğutmalı, iki zamanlı motorlar için tasarlanmış yağlar ile 1:33 (%3).

Benzin, litre İki-s
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

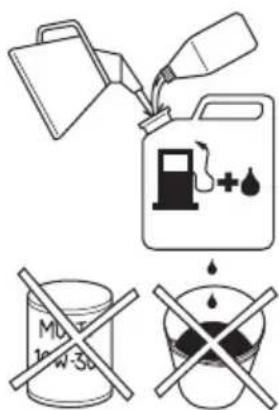

Karışım

• Benzin ve yağı her zaman, benzin için uygunluğu onanmış, temiz bir kapta karıştırınız. Her zaman, karıştırılacak benzinin yarısını karıştırarak işe başlayınız. Daha sonra yağın tümünü dökünüz. Yakıt karışımını karıştırınız (çalkalayınız). Daha sonra geri kalan benzini dökünüz.
• Makinenin yakıt deposu dolmadan önce yakıt karışımını özenle karıştırınız (çalkalayınız).

• Bir aylık bir ihtiyaçtan daha fazla yakıt karıştırmayınız. Eğer makine uzun bir süre kullanılmayacaksa yakıt deposu boşaltılıp temizlenmelidir.

UYARI! Katalitik konvertör egzozu, aletin kullanıldığı sırada ve kullanımdan sonra çok sıcak olur. Aynı durum rölantide de söz konusudur. Makineyi özellikle yanıcı maddelerin ve/veya gazların yakınında çalıştıracağınız zaman yangın tehlikesini göz önünde tutunuz.

Yakıt ikmali

UYARI! Aşağıdaki önlemler yangın olasılığını azaltır.

Yakıtı alev veya kıvılcım olmayan dış mekanlarda karıştırın ve doldurun.

Yakıtın yakınında sigara içmeyiniz ve/veya sıcak bir cisim bulundurmayınız.

Motor çalışırken yakıt ikmali yapmayınız.

Yakıtı doldurmadan önce motoru durdurun ve motorun soğumasını bekleyiniz. Yakıt dolumunu iyi havalandırılan bir alanda yapın. Yakıt dolumunu kesinlikle kapalı mekanlarda yapmayın.

Yakıt doldururken, olası bir fazla basıncın yapışa kaybolması için depo kapağını yapışa açınız.

Yakıt ikmalinden sonra depo kapağını iyice sıkıştırarak kapatınız.

Başlamadan önce mutlaka makineyi doldurma alanından ve kaynağından uzaklaştırın.

• Yakıt tankını, doldurucu koruyucusu ile beraber kullanınız. Eğer motorun yakıt tankına doldurduğunuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaşmasını bekleyiniz. Yakıt deposunun kapağını kurulayınız ve temizleyiniz. Yakıt deposunun çevresindeki kirler çevre kirliliğine neden olur. Yakıt deposunu tam olarak doldurmadan önce kabı sallayarak tam olarak karıştığından emin olunuz.

Başlamadan önce kontrol yapınız.

• Çalışma alanını kontrol edin. Atılmış olabilecek maddeleri kaldırın. Kesme donanımını kontrol edin. Hiçbir zaman kör, kırılmış veya hasarlı bıçaklar kullanmayın.
• Makinenin iyi çalışır durumda olduğunu kontrol edin. Tüm somunların ve cıvataların sıkı olduğunu kontrol edin.
• Dişli kovanın doğru olarak yağlandığından emin olun. Dişli kovanı başlığı altındaki talimatları okuyun.
• Motor boşta olduğunda her zaman kesme donanımının durduğunu kontrol edin.
• Makineyi sadece tasarlandığı amaç için kullanın.
• Elciklerin ve güvenlik önlemlerinin çalışır durumda olduğundan emin olun. Hiçbir zaman parçası eksik veya şartnamesine aykırı olarak değişiklik yapılmış makineleri kullanmayın.
• Kapaklar aynı zamanda somut bir şekilde monte edilmiş olacak ve makine çalışmaya başlamadan önce hatasız olacaktır.

Çalıştırma ve durdurma

UYARI! Makineyi çalıştırmaya başlamadan önce, debriyaj ile teçhizat borusunun bir arada monte edilmesi gerekir. Aksi takdirde debriyaj boşalabilir ve insanların yaralanmasına neden olabilir.

Makineyi çalıştırmadan önce her zaman yakıt doldurduğunuz yerden en az 3 metre uzağa götürün. Makineyi sağlam bir yere koyun. Motor çalıştırıldığında bıçakların hareket etmeye başlayabileceğini unutmayın. Bıçakların herhangi bir yere değmeyeceğinden emin olun. Çalışma alanında izinsiz kimsenin olmamasına dikkat edin; aksi takdirde ciddi yaralanma olasılığı vardır.

Güvenlik mesafesi 15 metre

Soğuk motor

Yakıt pompası:

Yakıt pompasının kauçuk torbasına, yakıt dolmaya başlayıncaya kadar defalarca basınız. Kauçuk torbanın tamamen dolmasına gerek yoktur.

Jikle:

Jikleyi jikle durumuna getiriniz.

Makinenin gövdesini toprağa doğru sol elinizle bastırınız (DİKKAT! Kesinlikle ayağınızla basmayınız!)

ÇALIŞTIRMA VE DURDURMA

Çalıştırma

Başlama kolunu tutunuz, başlama halatını sağ elinizle size bir karşı koyma hissedinceye kadar yavaşça dışarıya doğru çekiniz (başlama çengelleri içeriye doğru tutulur) ve daha sonra ani ve sert hareket ediniz.

Motor çalışır çalışmaz jikleyi tekrar orijinal konumuna getirin ve çalışana kadar motoru çalıştırmayı deneyin. Tam gaz vermeden önce birkaç saniye makineyi boşta çalıştırın.

DİKKAT! Çalıştırma ipini tümüyle dışarı çekmeyiniz ve tümüyle dışarı çıkmış durumdayken elinizden bırakmayınız. Bu durum, makinenin arızalanmasına yol açabilir.

DİKKAT! İşaretli alana hiçbir şekilde dokunmayın. Bu alanla temas, yanıklara veya buji kapağı hasarına, elektrik çarpmasına neden olabilir. Her zaman olduğu gibi eldiven kullanın. Buji kapağı hasarlı makineyi kullanmayın.

Sıcak motor

Yakıt pompasının kauçuk torbasına, yakıt dolmaya başlayıncaya kadar defalarca basınız. Kauçuk torbanın tamamen dolmasına gerek yoktur.

Başlama kolunu tutunuz, başlama halatını sağ elinizle size bir karşı koyma hissedinceye kadar yavaşça dışarıya doğru çekiniz (başlama çengelleri içeri doğru tutulur) ve daha sonra ani ve sert hareket ediniz.

Stop

Motor, anahtar durdurma konumuna getirilerek kapatılır.

DİKKAT! Durdurma anahtarı otomatik olarak çalıştırma konumuna döner. Motorun istenmeden çalışmasını önlemek için montaj sırasında, motoru kontrol ederken ve/veya bakım yaparken buji kapaklarının çıkarılması gerekir.

ÇALIŞMA TEKNİKLERİ

Genel çalışma açıklamaları

ÖNEMLİ!

Bu bölümde çalışma makinesiyle çalışırken alınması gereken temel güvenlik önlemleri anlatılmaktadır.

Cihazın kullanılması esnasında, emin olmadığınız herhangi bir durumla karşılaşırsanız bir bilirkişiye danışın. Bu durumda satıcıyla veya servisinizle temasa geçiniz.

Yeterli derecede kaliteli olmayan ve çok zor ustalık gerektiren ürünleri kullanmaktan kaçınınız.

UYARI! Makine ciddi yaralanmalara neden olabilir. Güvenlik talimatlarını dikkatle okuyun. Makinenin nasıl kullanılacağını öğrenin.

UYARI! Kesici araç. Motoru kapatmadan önce alete dokunmayın.

Kişisel korunma

Her zaman Kişisel koruma malzemeleri başlığı altında anlatılan botları ve diğer malzemeleri giyin. Her zaman çalışma giysileri ve dayanıklı kalın uzun pantolon giyin. - Hiçbir zaman bol giysiler giyip, takılar takmayın. - Saçlarınızın omuz hizasından aşağıya sarkmamasına dikkat edin.

Çevreye ilişkin güvenlik talimatları

• Hiçbir zaman makineyi çocukların kullanmasına izin vermeyin.
• Çalışırken hiç kimsenin 15 m'den fazla yaklaşmasına izin vermeyin. Kullanım kılavuzu içeriğini anladığından emin olmadan hiç kimsenin makineyi kullanmasına izin vermeyin.
• Hiçbir zaman sağlam olmayan merdiven, tabure veya benzeri yüksek yerlerin üstüne çıkarak çalışmayın.

• İnsanların veya malların kazalara veya tehlikelere maruz kalmasından operatörün sorumluluğu olacağını unutmayın.

Çalışmaya ilişkin güvenlik talimatları

Her zaman güvenli ve sağlam bir çalışma pozisyonunda olduğunuzdan emin olun. - Makineyi tutmak için her zaman iki elinizi kullanın. Makineyi vücudunuzun yan tarafında tutun.

Gaz ayarını kontrol etmek için sağ elinizi kullanın.

• Motor çalışırken ellerinizin ve ayaklarınızın kesme donanımının yakınına gelmemesine dikkat edin.
• Motor kapandıktan sonra kesme donanımı tam olarak durana kadar ellerinizi ve ayaklarınızı donanıma yaklaştırmayın. Kesme sırasında fırlayabilecek dallara ve çalılara dikkat edin. Kullanmadığınızda makineyi her zaman yere koyun.
• Yere çok yakın kesmeyin. Taş veya başka maddeler sıçrayabilir.
• Çalışma alanını elektrik kabloları, hayvanlar vb. veya kesme donanımına zarar verebilecek metal malzemeler gibi yabancı maddelerin olmaması için kontrol edin.
• Makine yabancı bir maddeye gelirse veya titreme olursa hemen makineyi durdurun. Buji kablosunu bujiden çıkarın. Makinenin hasar görüp görmediğini kontrol edin. Hasar varsa onarın.
• Çalışma sırasında bıçaklara bir şey takılırsa motoru kapatın ve temizlemeden önce bıçakların tamamen durmasını bekleyin. Buji kablosunu bujiden çıkarın.
• Makinenin motorunu, kullanmadığınız zaman ve yanında bulunmadığınız zaman çalışır vaziyette bırakmayınız.
• Bıçaklar sıkışırsa anahtarı dişli kovanına takarak bıçakları çıkarabilirsiniz.

Tapayı çıkarın. - Anahtarı takın ve bıçakları manuel olarak serbest bırakmak için çevirin.

İşin bitirilmesinden sonraki güvenlik talimatları

• Makine kullanılmadığında her zaman nakliye korumasının takılı olması gerekir.
• Temizlemeden, onarımdan veya kontrolden önce kesme donanımının durduğundan emin olun. Buji kablosunu bujiden çıkarın. Kesme donanımını onarırken her zaman dayanıklı çalışma eldivenleri giyin. Bunlar son derece keskin olup kolayca yaralanmaya neden olabilir.

• Makineyi çocukların ulaşamayacağı bir yerde saklayın.
• Onarım için yalnızca orijinal yedek parçalar kullanın.

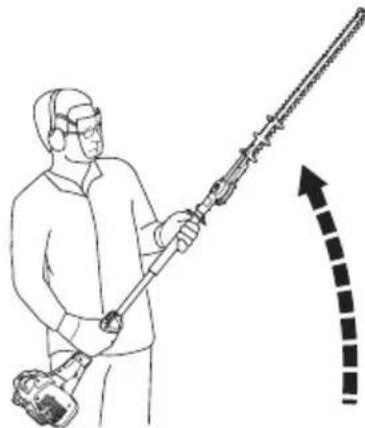

Çalışma tekniğinin temeli

• Kenarları keserken aşağıdan yukarıya doğru hareketle çalışın.

Gazı yüke uygun şekilde ayarlayın. Dengeyi en iyi şekilde sağlamak için makineyi mümkün olduğunca vücudunuza yakın tutun.

Üç tarafın yere değmemesine dikkat edin. - İşi aceleye yapmayın ancak tüm dallar tam olarak kesilene kadar sürekli olarak çalışın.

Bakım

Makine üzerinde kontrol ve bakım işlemlerini gerçekleştirmeden önce makinenin biraz soğumasını bekleyin.

Karbüratör

Rölanti hızının ayarlanması

Bazı ayarlamaları yapmadan önce, hava filtresinin temiz olduğundan ve hava filtresi kapağının tam olarak oturmuş olduğundan emin olunuz.

Ayar yapmak gerekiyorsa, rölanti ayar vidası T'yi kullanarak rölanti hızını ayarlayın. Önce, bıçaklar hareket etmeye başlayana kadar rölanti ayar vidası T'yi saat yönünde çevirin. Sonra, bıçakların hareket ettiği durana kadar rölanti ayar vidası T'yi saatin tersi yönünde çevirin. Motor her konumda düzgün bir şekilde çalışıyorsa, rölanti devir hızı ayarı doğru yapılmış demektir. Bıçakların hareket etmeye başladığı hıza kadar belirgin bir pay kalmalıdır.

Tavsiyeler boşluktaki devir: Teknik bilgiler bölümüne bakınız.

UYARI! Kesme cihazınızın çalışmamasından dolayı boş devir ayarı yapılamıyorsa, satıcınızla/servisinizle iletişim kurunuz. Somut bir kurma veya onarım olmadığı sürece makinenizi kesinlikle kullanmayınız.

Susturucu

DİKKAT! Belli bir takım egzozlar katalizör sistemle donatılmıştır. Makinenizin katalizör sistemle donatılmış olup olmadığı konusunda bilgi almak için Teknik veri bölümüne bakınız.

Susturucu, gürültü düzeyini azaltmak ve gaz artıklarını kullanıcıdan uzak tutmak üzere yapılmıştır. Gaz artıkları yüksek ısıya sahiptir ve egzozun kuru ya da yanabilir bir materyale çevrilmesi durumunda, yangın tehlikesine neden olabilecek kıvılcımlar oluşabilir.

Kimi susturucular, özel bir kıvılcım tutucu ağ ile donatılmışlardır. Eğer makineniz böylesi bir donanıma sahipse, söz konusu ağ haftada bir kez temizlenmelidir. Bu işlem, en iyi biçimde, çelik telli bir fırçayla yapılabilir.

Katalizör susturucu üzerindeki ağ kontrol edilmeli ve gerekirse ayda bir temizlenmelidir. Tel fırça kullanın. Izgara zarar görmüşse değiştirilmesi gerekir. Eğer şebeke ağı çok sık bozuluyorsa, bu, katalizör sistemin fonksiyonunun çok aşağıya düşmüş olmasına işarettir. Bu durumla ilgili kontrol için satıcınızla görüşünüz. Şebeke ağının yerleştirilmesinden sonra makinede yüksek ısı meydana geliyorsa bu durum silindire zarar verebilir.

DİKKAT! Makineyi, kötü bir durumda bulunan bir egzozla asla beraber kullanmayınız.

UYARI! Katalizör susturucusu çok ısınır, bu nedenle makinenin kullanımı sona erdikten sonra sıcaklık hemen kaybolmaz. Susturucunun ısınması, makine boşta çalışıyorken de devam eder. Susturucuya dokunmak, deride yaralanmalara neden olabilir. Yanma tehlikesine karşı dikkatli olunuz.

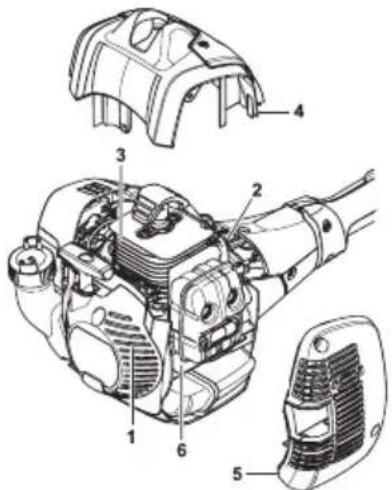

Soğutucu sistem

Elden geldiğince alçak bir çekiş fişi tuturabilmek için makine bir soğutucu sistem ile donatılmıştır.

Soğutucu sistem, aşağıdaki parçalardan meydana gelmektedir:

1 Çalıştırma aracına hava girişi. 2 Pervane kanatları. 3 Silindirdeki soğutucu borular. 4 Silindir kapağı (soğuk havayı silindire iletir). 5 Susturucu kapağı. 6 Susturucu plakası

Soğutucu sistemi, haftada bir kez; daha olağanüstü koşullarda ise daha sık olmak üzere fırçayla temizleyiniz. Kirli ya da temizlenmeden yerine konulmuş bir soğutucu sistem, bıçağın aşırı ısınmasına ve silindir ile karbüratörün arızalanmasına yol açar.

Buji

Aşağıdaki durumlar bujinin kondisyonunu etkiler:

• Yanlış ayarlanmış bir karbüratör. Yakıttaki hatalı bir yağ (az veya çok) karışımı motora zarar verir.
• Kirli bir hava filtresi.

Bu faktörler bujinin elektrotlarında artıklara yol açar ve çekiş bozuklukları ile çalıştırma zorluklarına neden olabilir.

Bıçağın etkinliği düşükse, çalıştırmada zorlanıyorsa ya da motor boşta çalışırken tekliyorsa: başka önlemlere başvurmadan, öncelikle bujiyi denetleyiniz. Buji kirliyse, temizleyiniz ve elektrot aralığının 0,65 mm olduğunu denetleyiniz. Buji bir ay kadar çalıştıktan sonra veya gerekirse daha önce değiştirilmelidir.

DİKKAT! Her zaman önerilen buji tipini kullanınız! Yanlış buji, karbüratör/silindir tahribine neden olur. Bujide supresör takılı olduğundan emin olun. Teknik bilgiler bölümüne bakınız.

Hava filtresi

Aşağıdakilerden kaçınmak için hava filtresi toz ve kirden arındırılmalı ve düzenli olarak temizlenmelidir:

• Karbüratör arızaları.
• Çalıştırma sorunları.
• Motor gücünün azalması.
• Motor parçalarında gereksiz aşınma
• Anormal ölçüde fazla yakıt tüketimi.

Her 25 saatlik çalışmadan sonra filtreyi temizleyiniz veya bu işlemi tozlu çalışma koşullarına göre daha sık uygulayınız.

Hava filtresinin temizlenmesi

Jikleyi jikle konumuna getirerek jikle kontrolünü kapatın.

Hava filtresi kapağını sökünüz ve filtreyi dışarıya çıkarınız. Hava filtresini sıcak suyla ve banyo sabunuyla yıkayınız. Filtreyi kuruduktan sonra tekrar yerine takarak monte ediniz.

Uzun süre kullanılmış bir hava filtresinin büsbütün temizlenmesi olanaksızdır. Bundan ötürü filtre, düzenli aralıklarla yenisiyle değiştirilmelidir. Bozuk bir hava filtresi kesinlikle değiştirilmek zorundadır.

Eğer makine tozlu ortamlarda kullanılıyorsa, o takdirde hava filtresinin iç kısmının yağlanması gerekir. Bunun için kullanma talimatı bölümünde hava filtresinin iç kısmının yağlanması kısmına bakınız.

Hava filtresinin yağlanması

Hava filtresinin yağlanması için daima HUSQVARNA filtre yağı kullanınız. no. 531 00 92-48. Hava filtresi yağı, filtreye eşit bir şekilde dağılması için bir çözülme maddesi içermektedir. Bu nedenle, yağın deriye temas etmemesini sağlayınız.

Hava filtresini plastik bir torbaya koyunuz ve filtre yağını, filtrenin içine dökünüz. Yağın eşit şekilde filtreye dağılabilmesi için plastik torbayı elinizle yoğurunuz. Hava filtresini plastik torbadan alarak dışarıya çıkarınız ve yerine tekrar monte etmeden önce üstünde kalan fazla yağı dökerek tekrar takınız. Kesinlikle alışılagelmiş motor yağı kullanmayınız. Motor yağı çok çabuk bir şekilde filtrenin dibine çöker ve hiçbir işlev görmez.

Dişli kovanı

Yağ doldurmak için dişli kovanı üzerinde bir delik bulunur. Yağ doldurmak için bir yağ tabancası kullanın. Bu işlem her 60 çalışma saatinde bir tekrarlanmalıdır. Husqvarna'nın dişli yağını kullanın - çalı biçme makinesi.

DİKKAT! Dişli kovanı tamamen yağ ile doldurulmamalıdır. Çalışma sırasında makine ısındıkça yağ genleşir. Dişli kovanı tamamen yağ ile doldurulursa contalar zarar görüp yağ sızıntısına neden olabilir.

Dişli kovanındaki yağın, onarım yapılmadığı sürece değiştirilmesi gerekmez.

Temizleme ve yağlama

Makineyi kullanmadan önce ve kullandıktan sonra Husqvarna temizlik maddesini (UL22) kullanarak tüm reçine ve bitki kalıntılarını bıçaklardan temizleyin.

Bıçak çubuklarını uzun süreliğine depoya kalmadan önce Husqvarna'nın özel yağı ile yağlayın, parça no. (UL 21).

Bakım şeması

Aşağıda makinede yapılması gereken bakım işlemlerinin listesi vardır. Konuların çoğu Bakım bölümünde anlatılmıştır. Kullanıcının, Kullanım Kılavuzu'nun yalnız bu bölümünde belirtilen bakım ve servisi yapması gerekir. Daha kapsamlı işlerin yetkili bir servis tarafından yapılması zorunludur.

Bakim Günlük bakim Haftalık bakim Aylık bakim
Makininen din,iskırmı temizleyin. X
Gaz tetikleme bilidi ve gaz fonksiyonunun güvenlik,açından.Doğru sekilde,isledışıden emin olun.	X
Makininen durdurma,isgümesinin,isı,p,islgmadigiinkontrol ediniz.X
Motor rolantideyken veya jiale,isıtmıka konumundayken,isçakları hareket etmediğiin kontrol edin.	X
Bisçakları hasarsiz olduğunu ve,isatlama veya benzeri Hasan belirtisi,göstermediğiin kontrol edin.Gerekirse,isçakları,isintegririn.	X
Bisçak koruyucusunun hasarlı veya,isik olup,ismadigünkontrol edin.Hasar,isgürm)+ veya,isilmigi,isçakları,isintegririn.	X
Havafiltrresini temizleyiniz.Gerektiginde,isintegririniz.X
Elkorumasınuzarar,isgemi,isolduğunu kontrol ediniz.Zarar,isgürm)+ olanlar,isintegririniz.	X
Vidalarıvesomunarı,iskisma durumlarin,isdetleyiniz.X
Motordan,depodan veya,yakı hatlari,andan yaku,isintisi olupolmadigiinkontrol edin.	X
Motor,issturma cihazı(halatylabaraber)kontrol ediniz.X
Bujileri,is,ismadi ktemizligini,yapıniz.Bujilerisokerek elektrikmesafesini kontrol ediniz.Mesafeyi0,65mmyeayarlay,isveyabujiler,isminda,bakı,isr arizasi.		X
Makininen soğutma/systemini temizleyin.X
Karbüratorı,is,ismada temizleyiniz ve kirlerini,isaltıniz.X
Disli kovanıyağ,doldurun,Bunun,iskıleri,sokerek,iselciklosanraptı,gerekir.		X
Bisçakları,tutan vidaları,isgürbicanı,kismina,bakı,isr radyo,iszasi.		X
Yakit tankıtemizleyiniz.X
Yakitfiltresinde kırlenme olup,ismadi ve,iskıhortumunda,islakveya,iska,kusurlar olup,ismadi,inkontrol edin.Gerekirse,isintegririn.			X
Tüm kaboları ve,isglantılar,isdetleyiniz.X
Debriyaji,debriyaj,yayarı ve,isdoyakampanasıkontrol ederek,aşınp,isnmadiklarından emin olunuz.Eger,gerekiyorsa,isintegririniz.			X
Bujileri,isintegririniz.Bunun,isn bujiler,ismina,bakı,isr radyo,iszasi.X
Susturucunun,is,islcım,hapsedici,isn(yalız katalatörsystemi bulunan,susturucular,isn geçerlidir)kontrol ederek,isdetleyiniz.			X
Yangin tehlakesini azaltmak,isn,susturucu ve motordaki kir,yapraklarve,isn artikarı,istemizleyin.			X

TEKNİK BİLGİLER

Teknik bilgiler

525HF3S

Motor

Silindir hacmi, cm³ 25,4

Hortum uzunluğu, inç/mm 27

Boşta çalışma devri, rpm 3000

Önerilen en yüksek devir, rpm 12000

ISO 8893 uyarınca azami motor gücü, kW/dev/dak 0,9/8500

Katalizatör egzoz Evet

Devir sayısı düzenleyicisi, dişli sistemi Evet

Ateşleme sistemi

Buji NGK BPM8Y

Elektrot aralığı, inç/mm 0,65

Yakıt besleme sistemi

Benzin deposu hacmi, litre 0,5

Ağırlık

Ağırlık, yakıtsız, kg 6,1

Gürültü emisyonları

(1 nolu dipnota bakınız)

Ses gücü düzeyi, ölçülmüş dB(A) 105

Ses gücü düzeyi, garanti LwA dB(A) 106

Ses düzeyi

(2 nolu dipnota bakınız)

Kullanıcının kulağına gelen ses basıncı karşılığı ölçülmüş 92

ve EN ISO 22868, dB(A) olarak uygunluğu tespit edilmiştir.

Titreşim düzeyleri

(3 numaralı dipnota bakınız)

EN ISO 22867 doğrultusunda, kulplarda ölçülen denk

vibrasyon düzeyleri (a_hy,eq) .. m/s²

Ön/arka elcikler: 3,9/2,9

Bıçaklar

Uzunluk, mm 650

Maks. çalıştırma hızında bıçak hızı, kesim/dak 4339

Dipnot 1: Çevreye verilen gürültü emisyonu AB direktifi 2000/14/EC uyarınca ses gücü (L_WA) olarak ölçülmüştür. Makine için bildirilen ses gücü düzeyi, en yüksek düzeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün, 2000/14/AT Sayılı Direktif doğrultusunda, ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.

Not 2: Makinenin denk gürültü basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB (A) şeklindedir.

Not 3: Denk vibrasyon düzeyi için bildirilen verilerin tipik istatistik dağılım (standart sapma) 1m/sn² şeklindedir.

Uygunluk konusunda AB deklarasyonu (Sadece Avrupa için geçerlidir)

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel: [phone], tek sorumlu olarak, Husqvarna 525HF3S çalı biçme makinesinin 2016'nın seri numaralarından ve ileriki yıllara ait seri numaralarından itibaren (yıl, tip bilgisinin bulunduğu plaka üzerinde açık bir şekilde, seri numarasıyla birlikte belirtilmiştir) KONSEY DİREKTİFLERİ'ndeki standartlara veya buna uyan diğer standart belgelerine uygun olduğunu beyan eder:

• 17 May 2006 tarihli, "makinelerle ilgili", 2006/42/EC.
• "elektromanyetik uygunluk hakkında" başlıklı, 26 Şubat 2014 tarih ve 2014/30/AB sayılı KONSEY direktifi ve geçerli ekler.
• "Çevreye gürültü emisyonları hakkında" başlıklı, 8 Mayıs 2000 tarih ve 2000/14/EC sayılı Konsey Direktifi. Ek V'e göre uygunluk değerlendirmesi. Gürültü emisyonları hakkında bilgi için, Teknik Bilgiler başlıklı bölüme bakınız.

Uygulanan standartlar:

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, İsveç, Husqvarna AB adına gönüllü testi gerçekleştirmiştir. Sertifika numarası: SEC/14/2406

SMP Svensk Maskinprovning AB, 2000/14/EG sayılı Konsey Yönergesi'nin Ek V'indeki koşulları kabul ettiğini onaylamıştır. Sertifika numaraları: 01/94/020 - 525HF3S

Huskvarna, 30 Mart 2016

Per Gustafsson, Geliştirme Müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.)
