Type de produit	Taille-haies thermique
Marque	Husqvarna
Modèle	525HF3S
Cylindrée	25,4 cm³
Puissance moteur max.	0,9 kW à 8500 tr/min
Poids (sans carburant)	6,1 kg
Capacité du réservoir de carburant	0,5 L
Longueur des lames	650 mm
Vitesse de lame	4339 coupes/min
Régime de ralenti	3000 tr/min
Régime d'emballement max.	12 000 tr/min
Bougie	NGK BPM8Y (écartement 0,65 mm)
Niveau de puissance sonore garanti	106 dB(A)
Niveau de vibrations (poignée avant)	3,9 m/s²
Niveau de vibrations (poignée arrière)	2,9 m/s²
Alimentation	Mélange essence-huile 2 temps (rapport 1:50 avec huile Husqvarna)
Type de moteur	2 temps, refroidissement par air
Silencieux avec pot catalytique	Oui
Système anti-vibrations	Oui
Équipement de sécurité	Blocage d'accélération, interrupteur d'arrêt, protège-main, protège-couteau
Entretien du filtre à air	Toutes les 25 heures de service
Lubrification de l'engrenage	Toutes les 60 heures d'utilisation
Réparabilité	Pièces d'origine Husqvarna recommandées

FOIRE AUX QUESTIONS - 525HF3S HUSQVARNA

Quel carburant utiliser pour le Husqvarna 525HF3S ?

Utilisez un mélange d'essence sans plomb (indice d'octane minimum 90) et d'huile deux temps. Avec l'huile Husqvarna, le rapport est de 1:50 (2%). Avec d'autres huiles conformes JASO FB/ISO EGB, le rapport est de 1:33 (3%). Ne jamais utiliser d'huile pour moteur hors-bord (TCW) ou d'huile quatre temps.

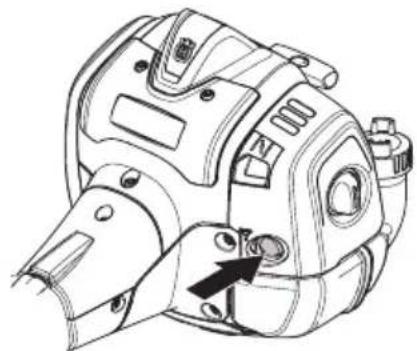

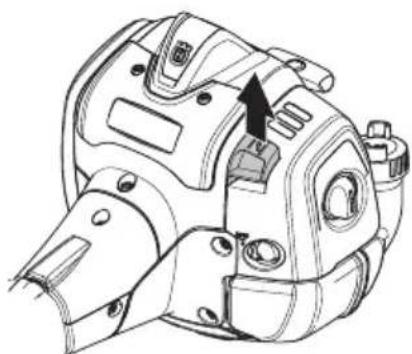

Comment démarrer le moteur à froid ?

Activez la pompe à carburant en appuyant plusieurs fois sur la poire jusqu'à ce que du carburant apparaisse. Tirez le starter. Placez la machine au sol, maintenez-la fermement de la main gauche (pas avec le pied). Tirez lentement sur le lanceur jusqu'à sentir une résistance, puis tirez énergiquement. Dès que le moteur tousse, repoussez le starter et continuez à tirer jusqu'au démarrage. Laissez chauffer au ralenti quelques minutes.

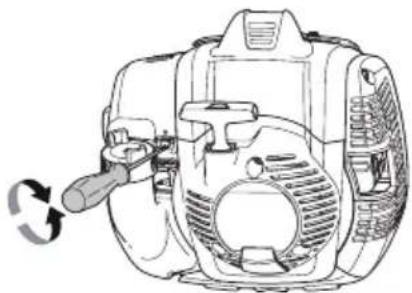

Comment régler le ralenti du taille-haie ?

Le ralenti se règle avec la vis T. Tournez la vis dans le sens des aiguilles jusqu'à ce que les lames commencent à tourner, puis tournez en sens inverse jusqu'à l'arrêt des lames. Le régime de ralenti recommandé est de 3000 tr/min. Si vous ne parvenez pas à arrêter les lames, contactez un atelier agréé.

Que faire si les lames se coincent ?

Arrêtez immédiatement le moteur et attendez l'arrêt complet. Retirez le chapeau de bougie. Utilisez la clé mixte fournie : insérez-la dans le carter et tournez pour dégager les lames manuellement. Vérifiez que les lames ne sont pas endommagées avant de redémarrer.

Quelle bougie utiliser et quel écartement ?

Utilisez une bougie NGK BPM8Y avec un écartement d'électrodes de 0,65 mm. Remplacez-la tous les mois ou plus souvent si nécessaire. Assurez-vous qu'elle est équipée d'un antiparasites.

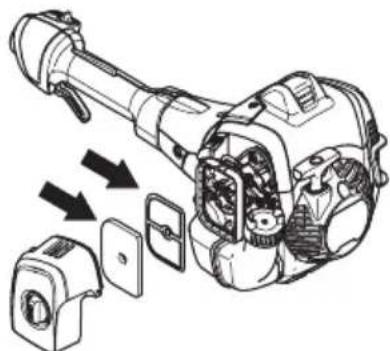

Comment entretenir le filtre à air ?

Nettoyez le filtre toutes les 25 heures de service (plus souvent en conditions poussiéreuses). Ouvrez le boîtier, retirez le filtre, lavez-le à l'eau chaude savonneuse, rincez et séchez complètement. Si la machine est utilisée dans un environnement poussiéreux, huilez le filtre avec de l'huile spéciale Husqvarna (réf. 531 00 92-48).

Quel est le poids de l'appareil ?

Le poids du Husqvarna 525HF3S sans carburant est de 6,1 kg. Avec le réservoir plein, comptez environ 6,5 kg.

Comment lubrifier l'engrenage de coupe ?

L'engrenage doit être lubrifié toutes les 60 heures d'utilisation. Utilisez une seringue pour injecter la graisse spéciale pour taille-haies Husqvarna par le graisseur. Ne pas trop remplir, car la graisse se dilate à la chaleur.

Quelles sont les distances de sécurité lors de l'utilisation ?

Maintenez une distance d'au moins 15 mètres entre la machine et toute personne ou animal. Pour les lignes électriques, gardez une distance minimale de 10 mètres. Ne travaillez jamais sur une échelle ou une position instable.

Comment transporter et ranger le taille-haie ?

Utilisez toujours le protège-lame lors du transport. Sécurisez la machine pour éviter tout mouvement. Avant un remisage prolongé, videz le réservoir de carburant, nettoyez l'appareil, retirez le chapeau de bougie et rangez-le dans un endroit sec, hors de portée des enfants. Laissez refroidir le moteur avant de le ranger.

MODE D'EMPLOI 525HF3S HUSQVARNA

AVERTISSEMENT ! Un taille-haie utilisé de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles. Il est très important de lire et de comprendre le contenu de ce mode d'emploi.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Toujours utiliser :

• Un casque de protection là où il y a un risque de chute d'objets.
• Des protecteurs d'oreilles homologués.
• Des protège-yeux homologués. Ce produit est conforme aux directives CE en vigueur.

Outil coupant. Ne jamais toucher l'outil sans avoir préalablement arrêté le moteur.

Cette machine ne comporte pas d'isolation électrique. Si la machine entre en contact avec ou est utilisée à proximité de lignes conductrices de tension, cela peut entraîner des blessures personnelles graves voire mortelles. L'électricité peut être transmise d'un point à un autre par un arc de tension. Plus la tension est élevée, plus la longueur de

transmission de la tension est élevée. L'électricité peut également être transmise par des branches et d'autres objets, particulièrement s'ils sont mouillés. Toujours conserver une distance d'au moins 10 mètres entre la machine et la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. S'il est nécessaire que le travail soit effectué avec des distances de sécurité plus courtes, toujours contacter la compagnie électrique afin de s'assurer que la tension a bien été coupée avant de commencer les travaux.

La machine peut être dangereuse ! L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail.

Maintenez toute partie du corps loin des surfaces chaudes.

Toujours porter des gants de protection homologués.

Utiliser des bottes ou chaussures antidérapantes et stables.

Émissions sonores dans l'environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.

Instruction de démarrage : voir les instructions au chapitre « Démarrage et arrêt ».

Les autres

symboles/autocollants présents sur la

machine concernent des exigences

de certification spécifiques à certains marchés.

Arrêter le moteur en déplaçant l'interrupteur d'arrêt en position d'arrêt. Remarque : l'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie lors du montage, du contrôle et/ou pour éviter tout démarrage accidentel.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visière.

SOMMAIRE

Sommaire : contrôler les points suivants.

EXPLICATION DES SYMBOLES

Symboles 112

SOMMAIRE

Sommaire 113

Contrôler les points suivants avant la mise en

marche : 113

INTRODUCTION

Cher client, 114

QUELS SONT LES COMPOSANTS ?

Quels sont les composants ? 115

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Important ! 116

Équipement de protection personnel

Équipement de sécurité de la machine 117

MONTAGE

Montage de l'unité de coupe 121

MANIPULATION DU CARBURANT

Sécurité carburant 122

Carburant 122

Remplissage de carburant 123

DÉMARRAGE ET ARRÊT

Contrôles avant la mise en marche 124

Démarrage et arrêt 124

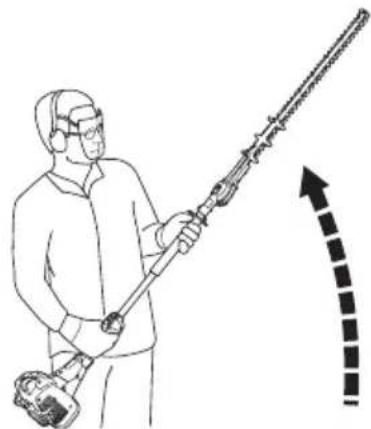

TECHNIQUES DE TRAVAIL

Méthodes de travail 126

ENTRETIEN

Entretien 128

Carburateur 128

Silencieux 128

Système de refroidissement 129

Bougie 129

Filtre à air 129

Engrenage 130

Nettoyage et graissage 130

Schéma d'entretien 131

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques 132

Déclaration CE de conformité 133

Avant la mise en marche :

Lire attentivement le manuel d'utilisation.

AVERTISSEMENT ! Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT ! Ne jamais modifier la machine sous quelque prétexte que ce soit sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non autorisées et l'emploi d'accessoires non homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou à d'autres personnes.

AVERTISSEMENT ! Un taille-haie utilisé de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles. Il est très important de lire et de comprendre le contenu de ce mode d'emploi.

Cher client,

Félicitations pour ce choix d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI a décidé de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produire de l'énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu'aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd'hui.

Husqvarna est aujourd'hui un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développer, fabriquer et commercialiser des produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif de Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement ; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.

Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propriétaire.

Nous vous remercions d'utiliser un produit Husqvarna !

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

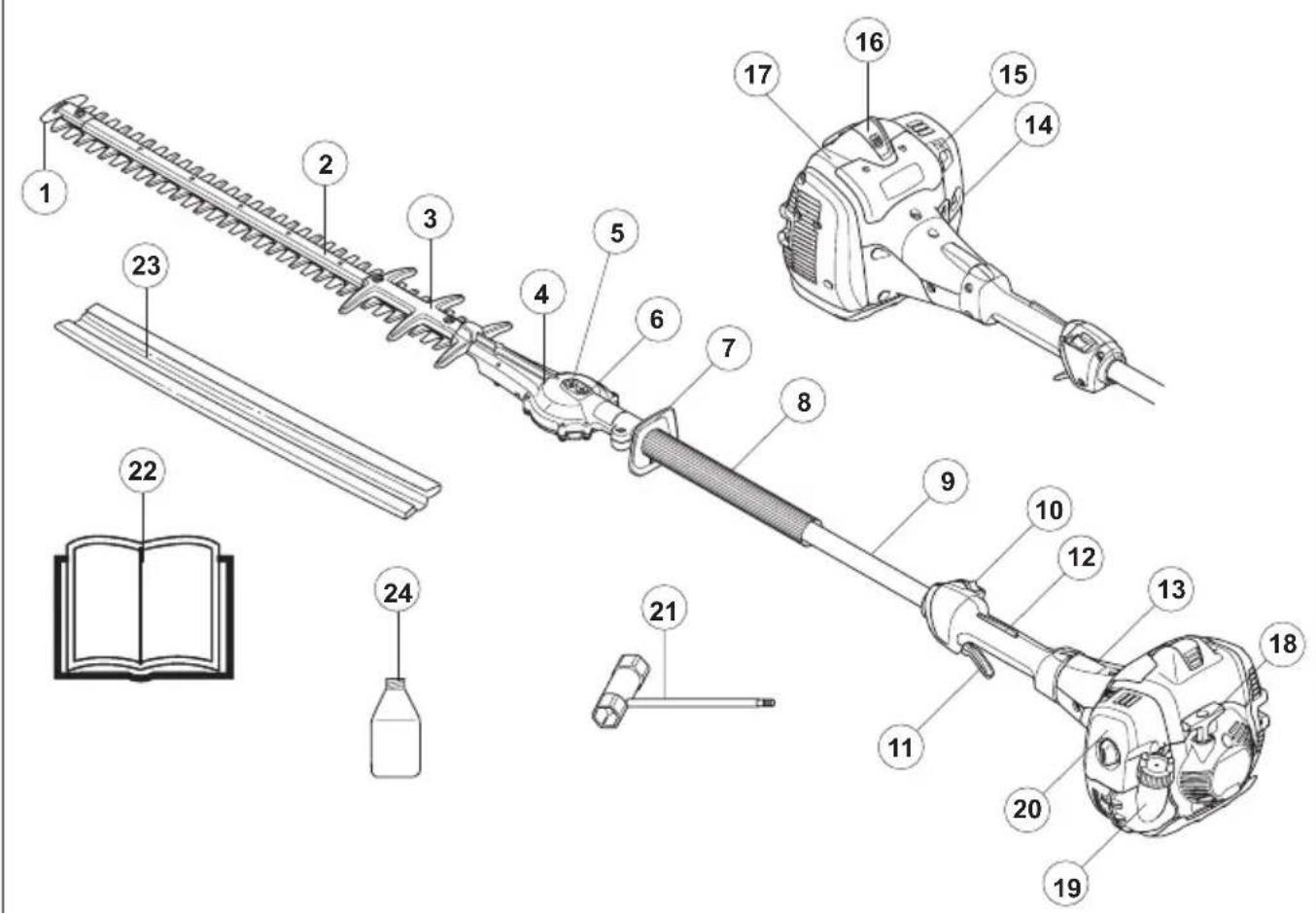

QUELS SONT LES COMPOSANTS ?

Quels sont les composants ?

1 Lame avec protection de pointe 2 Unité de coupe 3 Protège-couteau 4 Engrenage 5 Bouchon de desserrage manuel des lames 6 Graisseur 7 Protège-main 8 Poignée avant 9 Tube de transmission 10 Bouton d'arrêt 11 Commande de l'accélération 12 Blocage de l'accélération

13 Carter d'embrayage 14 Pompe à carburant 15 Commande de starter 16 Chapeau de bougie et bougie 17 Capot de cylindre 18 Poignée de lanceur 19 Réservoir d'essence 20 Carter de filtre à air 21 Clé universelle 22 Manuel d'utilisation 23 Dispositif de protection pour le transport 24 Huile 2 temps (Valable uniquement sur certains marchés)

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Important !

IMPORTANT !

Ce taille-haie est réservé à la taille des branches et des rameaux.

Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original.

La législation nationale ou locale peut réglementer l'utilisation. Respectez la législation en vigueur.

Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affecter l'acuité visuelle, le jugement ou la maîtrise du corps.

Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".

Ne jamais utiliser la machine dans des conditions climatiques extrêmes telles que froid intense ou climat très chaud et/ou humide.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Appliquer les instructions de maintenance et d'entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d'utilisation.

Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir les instructions à la section Maintenance.

Tous les carters et toutes les protections doivent être montés avant le démarrage. Vérifier que le chapeau de bougie et le câble d'allumage ne sont pas endommagés afin d'éviter tout risque de choc électrique.

AVERTISSEMENT ! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut, dans certaines circonstances, perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

AVERTISSEMENT ! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

AVERTISSEMENT ! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage ; dans certaines circonstances, de jeunes enfants peuvent produire la force nécessaire au démarrage de la machine. Ceci peut entraîner un risque de blessures personnelles. Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance.

AVERTISSEMENT ! Des couteaux en mauvais état augmentent le risque d'accident.

Équipement de protection personnelle

IMPORTANT !

Un taille-haie utilisé de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles. Il est très important de lire et comprendre le contenu de ce mode d'emploi.

Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de choisir un équipement ajusté.

AVERTISSEMENT ! Soyez toujours attentifs aux signaux d'alerte ou aux appels des personnes portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

PROTÈGE-OREILLES

Porter des protège-oreilles ayant un effet atténuateur suffisant.

PROTÈGE-YEUX

Toujours porter des protège-yeux homologués. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).

GANTS

Au besoin, utiliser des gants, notamment lors du montage de l'équipement de coupe.

BOTTES

Utiliser des bottes ou chaussures antidérapantes et stables.

HABITS

Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds nus. Veiller à ce que les cheveux ne tombent pas sur les épaules.

PREMIERS SECOURS

Une trousse de premiers secours doit toujours être disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre "Quels sont les composants ?" pour connaître leur emplacement sur la machine.

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

IMPORTANT !

L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

AVERTISSEMENT ! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Blocage de l'accélération

Le blocage de l'accélération a pour but d'empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (en tenant celle-ci), la commande de l'accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l'accélération et le cliquet reviennent en position initiale. Ce retour en position initiale s'effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d'accélération est alors automatiquement bloquée sur le ralenti.

Vérifier d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Appuyer sur le blocage de l'accélération et vérifier qu'il revient de lui-même en position initiale quand il est relâché.

Vérifier que le blocage de l'accélération, la commande d'accélération et leurs ressorts de rappel fonctionnent correctement.

Voir les instructions au chapitre Démarrage. Démarrer le taille-haie et passer au plein régime. Relâcher la gâchette d'accélération et contrôler que les couteaux s'arrêtent et demeurent immobiles. Si les couteaux tournent lorsque la gâchette d'accélération est sur la position de ralenti, le ralenti du carburateur doit être réglé. Voir les instructions au chapitre Entretien.

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amené en position d'arrêt.

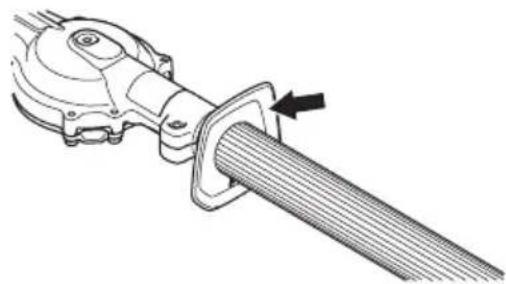

Protège-main

Cette protection empêche la main d'entrer en contact avec les couteaux actifs, au cas où, par exemple, l'utilisateur lâcherait accidentellement la poignée avant.

S'assurer que le protège-main est solidement monté. S'assurer que le protège-main est entier.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

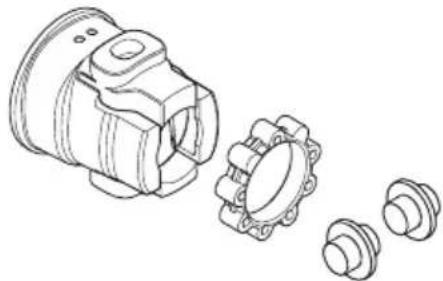

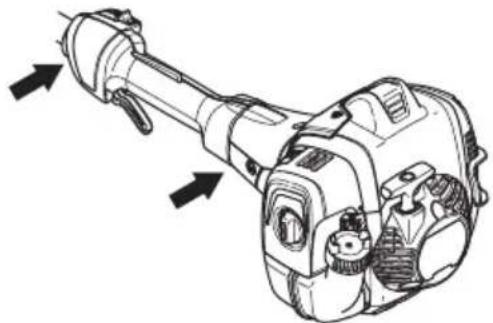

Système anti-vibrations

La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/équipement de coupe à l'unité que constituent les poignées.

AVERTISSEMENT ! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être : engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.

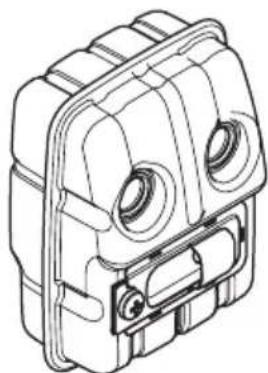

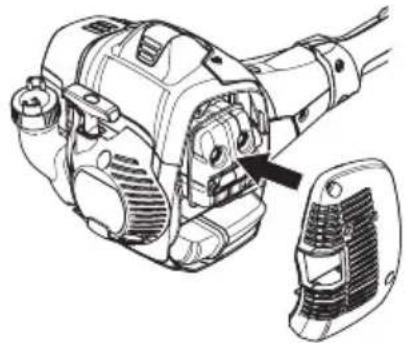

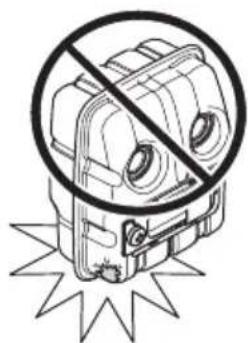

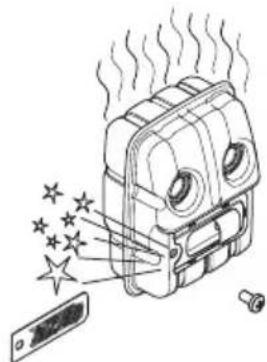

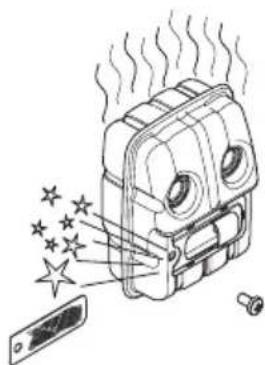

Silencieux

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur. Le silencieux équipé d'un pot catalytique est aussi conçu pour réduire la teneur des gaz d'échappement en substances toxiques.

Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé certains silencieux de grilles antiflammes. Vérifier si le silencieux de la machine est muni d'un tel dispositif.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien.

Ne jamais utiliser une machine dont le silencieux est défectueux.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Vérifier régulièrement la fixation du silencieux dans la machine.

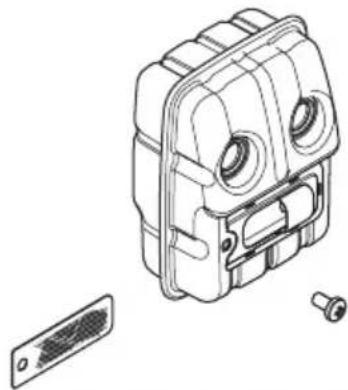

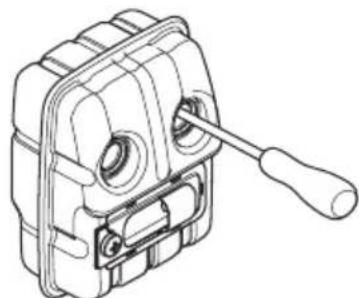

Si le silencieux comporte une grille antiflammes, la nettoyer régulièrement. Une grille colmatée résulte en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur.

AVERTISSEMENT ! Un silencieux muni d'un catalyseur est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie !

AVERTISSEMENT ! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Éviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT ! N'oubliez pas que :

Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables !

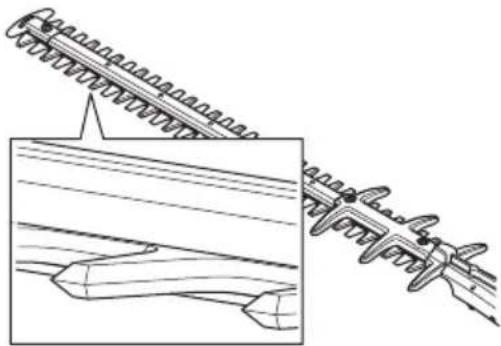

Couteaux

Les dents des couteaux sont trop dures pour pouvoir être limées. Utiliser une meuleuse pour affûter les couteaux émoussés.

Les lames pliées ou endommagées doivent être remplacées.

Protège-couteau

Le protège-couteau (A) est destiné à empêcher tout contact entre toute partie du corps de l'utilisateur et les couteaux (B).

Contrôler le protège-couteau afin de détecter d'éventuels dommages ou déformations. Les protège-lames pliés ou endommagés doivent être remplacés.

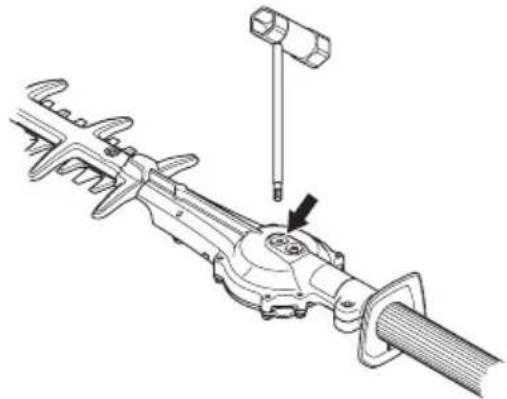

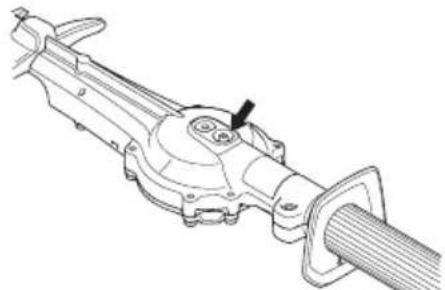

Engrenage

Après l'utilisation de la machine, le carter est chaud. Ne touchez pas le carter afin d'éviter les brûlures.

MONTAGE

Montage de l'unité de coupe

Montez la tête de coupe sur l'arbre de sorte que la vis (A) soit en face du trou sur l'arbre. Veillez à ce que l'arbre d'entraînement s'engage avec l'engrenage.

• Serrer la vis A.
• Serrer la vis B.

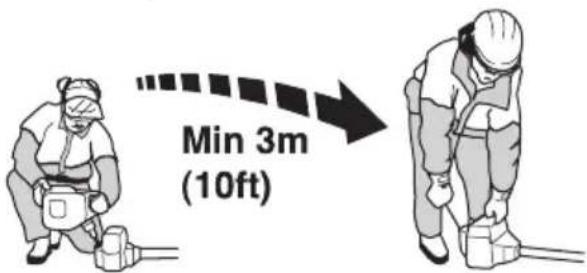

Sécurité carburant

Ne jamais démarrer la machine :

1. Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer. 2. Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l'eau et du savon. 3. S'il y a une fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas. En cas de fuite, contactez votre atelier spécialisé.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle : machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.
• Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.
• Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel. Vidangez le réservoir dans des récipients ajustés et dans un endroit bien aéré.
• Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.
• Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l'équipement de coupe.
• Sécurisez la machine pendant le transport.
• Afin d'éviter tout démarrage accidentel du moteur, toujours retirer le chapeau de bougie lors du remisage prolongé, si la machine n'est pas sous surveillance et lors de toute mesure de service.
• Après utilisation, laissez le taille-haie refroidir avant de le ranger.

AVERTISSEMENT ! Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.

Carburant

REMARQUE ! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un mélange approprié, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

AVERTISSEMENT ! Le carburant et les vapeurs de carburant sont très inflammables et peuvent causer des blessures graves en cas d'inhalation ou de contact avec la peau. Il convient donc d'observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d'une bonne aération.

AVERTISSEMENT ! Veiller à une bonne aération pendant toute manipulation de carburant.

Essence

REMARQUE ! Toujours utiliser une essence de qualité d'au moins 90 octanes (RON) mélangée avec de l'huile. Si la machine est équipée d'un pot catalytique (voir Caractéristiques techniques), n'utiliser que de l'essence sans plomb de qualité mélangée à de l'huile. Une essence au plomb détruirait le pot catalytique.

Choisissez de l'essence écologique (alkylat) si vous pouvez vous en procurer.

Possibilité d'utiliser du carburant mélangé à base d'éthanol, E10 (la teneur en éthanol ne doit pas dépasser 10 %). L'utilisation de carburants mélangés contenant plus d'éthanol que l'E10 perturbe le fonctionnement de la machine et risque d'endommager le moteur.

• Le taux d'octane minimum recommandé est de 90 (RON). Si l'on fait tourner le moteur avec une essence d'un taux d'octane inférieur à 90, un cognement risque de se produire, résultant en une augmentation de la température du moteur pouvant causer de graves avaries du moteur.
• Si on travaille en permanence à des régimes élevés, il est conseillé d'utiliser un carburant d'un indice d'octane supérieur.

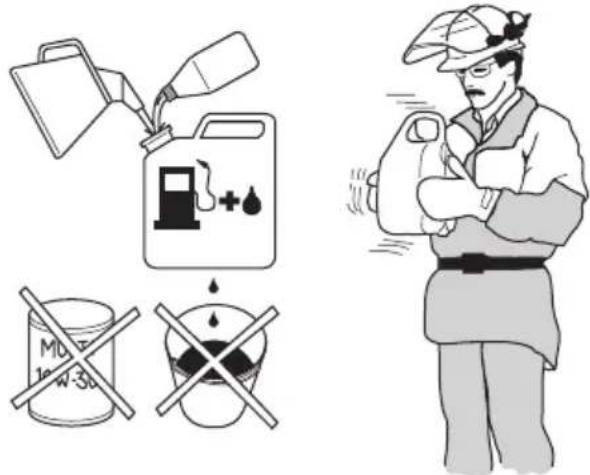

Huile deux temps

• Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.
• Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).
• Ne jamais utiliser d'huile pour moteurs à quatre temps.
• Une huile de qualité médiocre ou un mélange huile/carburant trop riche risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie.

MANIPULATION DU CARBURANT

Rapport de mélange

1:50 (2 %) avec de l'huile deux temps HUSQVARNA.

1:33 (3 %) avec d'autres huiles conçues pour des moteurs deux temps à refroidissement par air classées JASO FB/ISO EGB.

Essence, litres	Huile deux temps, litres
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Mélange

• Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
• Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

AVERTISSEMENT ! Le pot d'échappement à catalyseur est très chaud pendant et après le service. C'est également vrai au ralenti. Soyez attentif au risque d'incendie, surtout à proximité de produits inflammables et/ou en présence de gaz.

Remplissage de carburant

AVERTISSEMENT ! Les mesures de sécurité ci-dessous réduisent le risque d'incendie :

Mélangez et versez le carburant à l'extérieur, en l'absence d'étincelles ou de flammes.

Ne jamais fumer ni placer d'objet chaud à proximité du carburant.

Ne jamais faire le plein, moteur en marche.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Procéder au remplissage dans un endroit bien aéré. Ne jamais remplir la machine à l'intérieur.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Éloigner la machine de la zone et de la source du plein en carburant avant de la mettre en marche.

Utiliser un bidon d'essence comportant un dispositif d'arrêt de remplissage automatique. - Si du carburant a été renversé, essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer. - Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement. - Bien mélanger le carburant en agitant le récipient avant de remplir le réservoir.

Contrôles avant la mise en marche

• Inspecter la zone de travail. Retirer tout objet susceptible d'être projeté.
• Vérifier l'équipement de coupe. Ne jamais utiliser des couteaux émoussés, craquelés ou abîmés.
• Vérifier que la machine est en parfait état d'utilisation. Contrôler que tous les écrous et boulons sont correctement serrés.
• Contrôler que l'engrenage est correctement lubrifié. Voir les instructions au chapitre Engrenage.
• Contrôler que l'équipement de coupe s'arrête toujours au ralenti. Utiliser la machine uniquement pour les travaux auxquels elle est destinée.
• Contrôler que la poignée et les dispositifs de sécurité sont en bon état. Ne jamais utiliser une machine dont une pièce est manquante ou ayant été modifiée contrairement aux spécifications.
• Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine.

Démarrage et arrêt

AVERTISSEMENT ! Un carter d'embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l'embrayage risque de lâcher et de provoquer des blessures.

Toujours éloigner la machine d'une distance d'environ 3 mètres de l'endroit où le remplissage en carburant a été effectué avant de démarrer la machine. Placer la machine sur une surface solide. Ne pas oublier que les couteaux commencent à tourner dès que le moteur est mis en marche. S'assurer que les couteaux n'entrent en contact avec aucun objet. S'assurer qu'aucune personne non autorisée ne se trouve dans la zone de travail afin d'éliminer tout risque de blessures personnelles graves.

Distance de sécurité : 15 mètres.

Moteur froid

Pompe à carburant :

Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche complètement.

Starter :

Tirer la commande de starter.

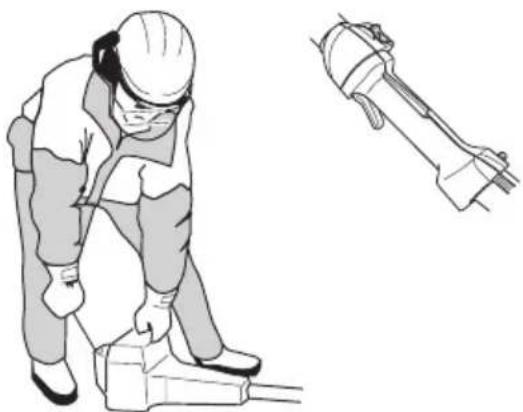

Plaquer la machine contre le sol à l'aide de la main gauche (NOTA ! Pas à l'aide du pied !).

Démarrage

Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur.

Dès l'allumage du moteur, enfoncer le starter et continuer les essais de démarrage jusqu'au démarrage du moteur. Laisser la machine tourner au ralenti pendant quelques minutes avant de donner les pleins gaz.

REMARQUE ! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

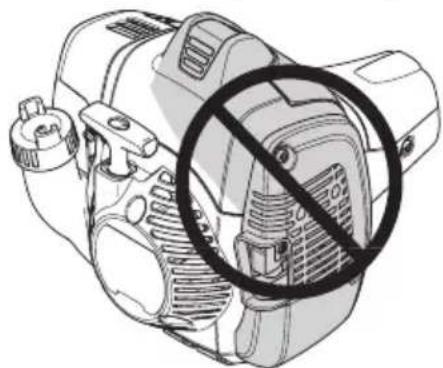

REMARQUE ! Ne pas placer aucune partie du corps sur la surface marquée. Le contact peut causer des brûlures à la peau ou des chocs électriques si le chapeau de bougie est défectueux. Toujours utiliser des gants. Ne jamais utiliser une machine dont le chapeau de bougie est défectueux.

Moteur chaud

Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche complètement.

Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur.

Arrêt

Arrêter le moteur en déplaçant l'interrupteur d'arrêt en position d'arrêt.

REMARQUE ! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie lors du montage, du contrôle et/ou de l'entretien, afin d'éviter tout démarrage accidentel.

Méthodes de travail

IMPORTANT !

Ce chapitre traite des consignes de sécurité de base lors du travail avec un taille-haie.

Dans l'éventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de réparation.

Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

AVERTISSEMENT ! La machine peut provoquer des blessures personnelles graves. Lire attentivement les consignes de sécurité. Apprendre à bien utiliser la machine.

AVERTISSEMENT ! Outil coupant. Ne jamais toucher l'outil sans avoir préalablement arrêté le moteur.

Protection personnelle

• Toujours porter des bottes ainsi que l'équipement de protection indiqué au chapitre Équipement de protection personnelle.
• Toujours porter des vêtements de travail et des pantalons longs résistants.
• Ne jamais porter des vêtements amples ou des bijoux.
• Éviter les cheveux longs en dessous des épaules.

Consignes de sécurité pour l'entourage

• Ne jamais laisser un enfant utiliser la machine.
• S'assurer qu'aucune personne ne s'approche à moins de 15 m pendant le travail.
• Ne jamais laisser d'autres personnes utiliser la machine sans s'être assuré au préalable que ces personnes ont bien compris le contenu du mode d'emploi.
• Ne jamais travailler debout sur une échelle, un tabouret, ou dans toute autre position élevée n'offrant pas une sécurité maximale.

• N'oubliez pas que l'opérateur est responsable des accidents ou dangers causés aux tiers et à leurs biens.

Consignes de sécurité pendant le travail

• Toujours adopter une position de travail sûre et stable.
• Toujours tenir la machine avec les deux mains. Porter la machine sur le côté du corps.

• Utiliser la main droite pour manœuvrer l'accélération.

• Veiller à ce que ni les mains ni les pieds ne soient en contact avec l'équipement de coupe quand le moteur tourne.
• Après l'arrêt du moteur, maintenir mains et pieds à l'écart de l'équipement de coupe jusqu'à l'arrêt total de celui-ci.
• Attention aux éclats de bois pouvant être projetés durant le sciage.
• Toujours poser la machine sur le sol quand elle n'est pas utilisée.
• Ne pas couper trop près du sol. Des pierres ou tout autre objet sont susceptibles d'être projetés.
• Étudier attentivement l'objet à scier afin de détecter les obstacles éventuels tels que les lignes électriques, les insectes, les animaux, etc., ou les objets pouvant endommager l'équipement de coupe comme, par exemple, les objets en métal.
• Arrêter immédiatement la machine si elle bute sur un objet ou si des vibrations se produisent. Débrancher le câble de la bougie. Vérifier que la machine n'a subi aucun dommage. Réparer tout éventuel dommage.
• Si un objet se bloque dans les lames durant le travail, arrêter le moteur et attendre l'arrêt total du moteur avant de nettoyer les lames. Débrancher le câble d'allumage de la bougie.
• Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.
• Si les lames se coincent, il est possible de les dégager en insérant la clé mixte dans le carter.

• Ôtez le bouchon.
• Insérez la clé mixte et tournez-la pour dégager les lames manuellement.

Consignes de sécurité après le travail

• La protection pour le transport doit toujours être mise sur l'équipement de coupe quand la machine n'est pas utilisée.
• Avant de commencer les travaux de nettoyage, de réparation ou d'inspection, s'assurer que l'équipement de coupe est arrêté. Débrancher le câble d'allumage de la bougie.
• Toujours utiliser des gants de protection robustes lors de la réparation de l'équipement de coupe. Il est très tranchant et peut facilement provoquer des coupures.

• Ranger la machine hors de portée des enfants.

Utiliser uniquement des pièces de rechange d'origine pour réparer la machine.

Techniques de travail de base

• Travailler en effectuant des mouvements de balancier de bas en haut lors de la taille des haies.

• Régler l'accélération en fonction de la charge. Pour un meilleur équilibre, tenir la machine le plus près possible du corps.

S'assurer que l'extrémité ne touche pas le sol. Ne jamais forcer, mais adopter un rythme de travail régulier, de sorte que toutes les branches puissent être coupées uniformément.

Entretien

Laissez la machine refroidir un peu avant de procéder aux opérations de contrôle et de maintenance sur celle-ci.

Carburateur

Réglage du régime de ralenti

Pour tous les réglages, le filtre à air doit être propre et son couvercle posé.

Régler le régime de ralenti à l'aide de la vis de ralenti T si un ajustage est nécessaire. Tourner d'abord la vis de ralenti T dans le sens des aiguilles d'une montre jusqu'à ce que les couteaux commencent à tourner. Tourner ensuite la vis dans le sens inverse jusqu'à l'arrêt des couteaux. Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions. Conserver une marge confortable jusqu'au régime auquel les couteaux commencent à tourner.

Régime de ralenti recommandé : Voir le chapitre Caractéristiques techniques.

AVERTISSEMENT ! S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement réglée ou réparée.

Silencieux

REMARQUE ! Certains silencieux sont dotés d'un pot catalytique. Voir le chapitre Caractéristiques techniques pour déterminer si la machine est pourvue d'un pot catalytique.

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable.

Certains silencieux sont munis d'une grille antiflamme. Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier.

La grille du silencieux du catalyseur doit être vérifiée et nettoyée une fois par mois, le cas échéant. Utilisez une brosse métallique. Si la grille est abîmée, remplacez-la. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la détérioration du cylindre et du piston.

REMARQUE ! Ne jamais utiliser la machine si le silencieux est en mauvais état.

AVERTISSEMENT ! Un silencieux muni d'un catalyseur est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie !

Système de refroidissement

La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.

Le système de refroidissement est composé des éléments suivants :

1. La prise d'air dans le lanceur. 2. Les ailettes de ventilation sur le volant. 3. Les ailettes de refroidissement sur le cylindre. 4. Le carter de cylindre (dirige l'air de refroidissement vers le cylindre). 5. Capot de silencieux. 6. Plaque du silencieux.

Nettoyer le système de refroidissement avec une brosse une fois par semaine, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.

Bougie

L'état de la bougie dépend de :

L'exactitude du réglage du carburateur. - Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée). La propreté du filtre à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.

Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,65 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

REMARQUE : Toujours utiliser le type de bougie recommandé ! Une bougie incorrecte peut endommager le piston/le cylindre. S'assurer que la bougie est dotée d'un antiparasite. Voir le chapitre Caractéristiques techniques.

Filtre à air

Le filtre à air doit être maintenu propre pour éviter :

• Un mauvais fonctionnement du carburateur.
• Des problèmes de démarrage.
• Une perte de puissance.
• Une usure prématurée des éléments du moteur.
• Une consommation anormalement élevée de carburant.

Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.

Nettoyage du filtre à air

Fermez la commande du starter en le réglant en position de starter.

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. S'assurer que le filtre est sec avant de le remonter.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.

Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air.

Huilage du filtre à air

Toujours utiliser l'huile pour filtre HUSQVARNA, réf. 531 00 92-48. L'huile pour filtre contient un solvant permettant une distribution régulière de l'huile dans tout le filtre. Éviter par conséquent tout contact avec la peau.

Mettre le filtre dans un sac en plastique et verser l'huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l'huile. Presser le filtre dans son sac et jeter le surplus d'huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l'huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s'accumule au fond.

Engrenage

Le carter d'engrenage compte un graisseur et un bouchon pour le remplissage du lubrifiant. Utiliser une seringue pour remplir de graisse. Ceci doit être effectué environ toutes les 60 heures d'utilisation. Utiliser une graisse pour engrenages - taille-haie.

REMARQUE ! L'engrenage ne doit pas être entièrement rempli de lubrifiant. Le lubrifiant se dilate sous l'effet de la chaleur qui se dégage lors du fonctionnement de la machine. Si l'engrenage est entièrement rempli de lubrifiant, les joints d'étanchéité risquent d'être endommagés, entraînant des fuites de lubrifiant.

En général, il n'est pas nécessaire de remplacer la graisse du carter, sauf en cas de réparations.

Nettoyage et graissage

Avant et après utilisation, nettoyez les lames pour éliminer toute trace de résine et de sève à l'aide de l'agent de nettoyage (UL22).

Avant une période de remisage prolongée, lubrifiez les lames à l'aide de la graisse spéciale Husqvarna (réf. UL 21).

Schéma d'entretien

La liste ci-dessous indique l'entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. L'utilisateur ne peut effectuer que les travaux d'entretien et de révision décrits dans ce manuel d'utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d'entretien/agréé.

Entretien	Entretien quotidien	Entretien hebdomadaire	Entretien mensuel
Nettoyer l'extérieur de la machine. X
Contrôler le bon fonctionnement du verrou d'accélérateur et de l'accélérateur	X
Contrôler le bon fonctionnement du contacteur d'arrêt. X
Contrôler que les couteaux ne tournent pas au ralenti ou lorsque le starter est sur le ralenti accéléré.	X
Contrôler que les couteaux sont intacts et neprésentant ni fissures ni autres dommages. Remplacer les couteaux si nécessaire.	X
Contrôler le protège-couteau afin de détecter d'eventuels dommages ou déformations. Remplacer le protège-couteau s'il est courbé ou endommagé.	X
Nettoyer le filtre à air. Le remplaçer si nécessaire. X
Vérifier que le protège-main n'est pas abimé. Remplacer la protection si nécessaire.	X
S'assurer que toutes les vis et tous les écrous sont bien serrés. X
Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.	X
Contrôler le démarreur et son lanceur. X
Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,65 mm, ou remplacer la bougie. S'assurer que la bougie est dotée d'un antiparasites.		X
Nettoyer le système de refroidissement de la machine. X
Nettoyer le carburateur extérieurment, ainsi que l'espace autour.		X
Remplir l'engrenage d'huile. Ceci doit être effectué environ toutes les 60 heures d'utilisation.		X
Vérifier que les vis assemblant les couteaux sont correctement serrées.		X
Nettoyer le réservoir de carburant. X
Contrôler que le filtre à carburant n'est pas contaminé ou que le tuyau de carburant ne compte pas de fissures ou d'autres avaries. Remplacer si nécessaire.			X
Inspector tous les cables et connexions. X
Vérifier l'état d'usure de l'embrayage, des reissorts d'embrayage et du tambour d'embrayage. Faire remplacer si nécessaire dans un atelier d'entretien agréé.			X
Remplacer la bougie d'allumage. S'assurer que la bougie est dotée d'un antiparasites.			X
Contrôler et nettoyer la grille antiflamme du silencieux (valable uniquement pour les silencieux avec pot catalytique).			X
Pour réduire les risques d'accordance, éliminer la poussière, les feuilles et tout excès de lubrifiant du silencieux et du moteur.			X

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

525HF3S

Moteur

Cylindrée, cm3 25,4

Alésage, mm 34

Course, mm 27

Régime de ralenti, tr/min 3000

Régime d'emballement maximal recommandé, tr/min 12000

Puissance moteur maxi selon ISO 8893, kW/tr/min 0,9/8500

Silencieux avec pot catalytique Oui

Système d'allumage réglé en fonction du régime Oui

Système d'allumage

Bougie NGK BPM8Y

Écartement des électrodes, mm 0,65

Système de graissage/de carburant

Contenance du réservoir de carburant, litres 0,5

Poids

Poids, sans carburant, kg 6,1

Émissions sonores

(voir rem. 1)

Niveau de puissance sonore mesuré dB(A) 105

Niveau de puissance sonore garanti LWA dB(A) 106

Niveaux sonores

(voir remarque 2)

Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesurée selon EN ISO 22868, dB(A) : 92

Niveau de vibrations

(voir remarque 3)

Niveau de vibrations équivalent (a_hv_eq) mesuré au niveau des poignées selon EN ISO 22867, en m/s².

Poignées avant/arrière : 3,9/2,9

Couteaux

Longueur, mm : 650

Vitesse de lame à la vitesse max. de course, taille/min : 4339

Remarque 1 : émission sonore dans l'environnement mesurée comme puissance acoustique (LWA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec l'équipement de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2 : Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 3 : Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s².

CARACTÉRISTIQUES TECHNIQUES

Déclaration CE de conformité (concerne seulement l'Europe)

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél. : [phone], déclarons, sous notre seule responsabilité, que le produit auquel se rattache la présente déclaration : taille-haies Husqvarna 525HF3S à partir des numéros de série de l'année de fabrication 2016 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série) est conforme aux dispositions des directives du Conseil :

• du 17 mai 2006 "directive machines" 2006/42/CE.
• du 26 février 2014 "compatibilité électromagnétique" 2014/30/UE.
• du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE. Estimation de la conformité effectuée selon l'annexe V. Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.

Les normes harmonisées suivantes ont été appliquées :

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a procédé à des tests de type facultatifs pour le compte de Husqvarna AB. Les certificats portent les numéros : SEC/14/2406

SMP Svensk Maskinprovning AB a également vérifié la conformité à l'annexe V de la directive du Conseil 2000/14/CE. Les certificats portent les numéros : 01/94/020 - 525HF3S

Huskvarna, le 30 mars 2016

Per Gustafsson, directeur du développement (représentant autorisé d'Husqvarna AB et responsable de la documentation technique).

Avant de démarrer, observez ce qui suit : 179

INTRODUCTION

Cher client : 180

QU'EST-CE QUE C'EST ?

Qu'est-ce que c'est ? 181

(voir note 1)

Niveau de puissance acoustique mesuré dB(A) 105

Niveau de puissance acoustique garanti LwA dB(A) 106

Niveaux de bruit

(voir note 2)

Niveau de pression acoustique au poste de travail, mesuré conformément à la norme EN ISO 22868, 92 dB(A) :

Niveaux de vibrations

(voir note 3)

Valeur d'émission vibratoire (ahv,eq) aux poignées, conformément à la norme EN ISO 22867, en m/s²

Instructions d'origine
