525HF3S - Hekksaks HUSQVARNA - Gratis bruksanvisning og manual

Produkttype	Motordrevet hekksaks
Merke	Husqvarna
Modell	525HF3S
Sylindervolum	25,4 cm³
Maks. motoreffekt	0,9 kW ved 8500 o/min
Vekt (uten drivstoff)	6,1 kg
Drivstofftankkapasitet	0,5 L
Bladlengde	650 mm
Bladhastighet	4339 kutt/min
Tomgangsturtall	3000 o/min
Maks. turtall	12 000 o/min
Tennplugg	NGK BPM8Y (elektrodeavstand 0,65 mm)
Garantert lydeffektnivå	106 dB(A)
Vibrasjonsnivå (fremre håndtak)	3,9 m/s²
Vibrasjonsnivå (bakre håndtak)	2,9 m/s²
Drivstoff	2-takts bensin-oljeblanding (forhold 1:50 med Husqvarna olje)
Motortype	2-takt, luftkjølt
Lyddemper med katalysator	Ja
Antivibrasjonssystem	Ja
Sikkerhetsutstyr	Gassperre, stoppbryter, håndbeskytter, knivbeskytter
Luftfiltervedlikehold	Hver 25. driftstime
Smøring av gir	Hver 60. driftstime
Reparasjonsmuligheter	Originale Husqvarna-deler anbefales

Ofte stilte spørsmål - 525HF3S HUSQVARNA

Hvilket drivstoff skal brukes til Husqvarna 525HF3S?

Bruk en blanding av blyfri bensin (oktantal minimum 90) og to-takts olje. Med Husqvarna olje er forholdet 1:50 (2%). Med andre oljer som oppfyller JASO FB/ISO EGB, er forholdet 1:33 (3%). Bruk aldri olje for påhengsmotorer (TCW) eller firetakts olje.

Hvordan starte motoren når den er kald?

Aktiver drivstoffpumpen ved å trykke flere ganger på pæren til drivstoff vises. Trekk ut choken. Plasser maskinen på bakken, hold den fast med venstre hånd (ikke med foten). Trekk sakte i startsnoren til du kjenner motstand, trekk deretter kraftig. Så snart motoren hoster, skyv inn choken og fortsett å trekke til den starter. La den varme opp på tomgang i noen minutter.

Hvordan justere tomgangen på hekksaksen?

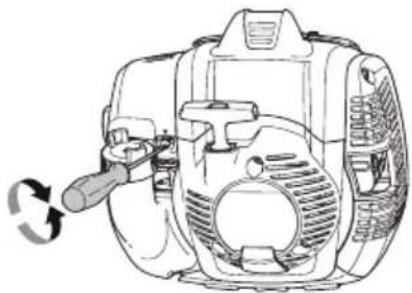

Tomgangen justeres med skrue T. Drei skruen med klokken til bladene begynner å bevege seg, drei deretter mot klokken til bladene stopper. Anbefalt tomgangsturtall er 3000 o/min. Hvis du ikke klarer å stoppe bladene, kontakt et autorisert verksted.

Hva gjør jeg hvis bladene setter seg fast?

Stopp motoren umiddelbart og vent til den har stoppet helt. Fjern tennplugghetten. Bruk den medfølgende kombinasjonsnøkkelen: sett den inn i girkassen og drei for å løse bladene manuelt. Kontroller at bladene ikke er skadet før du starter på nytt.

Hvilken tennplugg skal brukes og hvilken elektrodeavstand?

Bruk en tennplugg NGK BPM8Y med elektrodeavstand 0,65 mm. Bytt den hver måned eller oftere ved behov. Sørg for at den er utstyrt med støydemper.

Hvordan vedlikeholde luftfilteret?

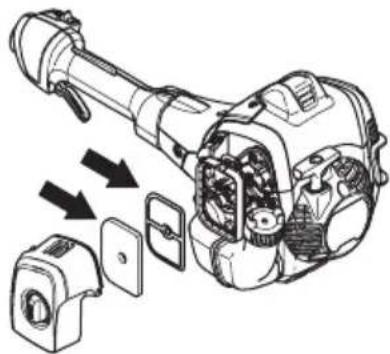

Rengjør filteret hver 25. driftstime (oftere i støvete miljøer). Åpne dekselet, ta ut filteret, vask det i varmt såpevann, skyll og tørk helt. Hvis maskinen brukes i støvete omgivelser, olje filteret med spesialolje fra Husqvarna (ref. 531 00 92-48).

Hva er vekten på apparatet?

Vekten på Husqvarna 525HF3S uten drivstoff er 6,1 kg. Med full tank, regn med omtrent 6,5 kg.

Hvordan smøre kuttgiret?

Giret må smøres hver 60. driftstime. Bruk en sprøyte for å injisere Husqvarna spesialfett for hekksaks gjennom smørenippelen. Ikke overfyll, da fettet utvider seg ved varme.

Hva er sikkerhetsavstandene under bruk?

Hold en avstand på minst 15 meter mellom maskinen og personer eller dyr. For strømledninger, hold minst 10 meter avstand. Arbeid aldri på stige eller ustabil posisjon.

Hvordan transportere og oppbevare hekksaksen?

Bruk alltid knivbeskytteren under transport. Sikre maskinen for å unngå bevegelse. Før lengre oppbevaring, tøm drivstofftanken, rengjør apparatet, fjern tennplugghetten og oppbevar den på et tørt sted, utilgjengelig for barn. La motoren avkjøles før oppbevaring.

BRUKSANVISNING 525HF3S HUSQVARNA

Montering av klippaggregat 33

BRENSELHANDTERING

Brenselsikkerhet 34

Drivstoff 34

Påfylling av drivstoff 35

START OG STOPP

Kontroll før start 36

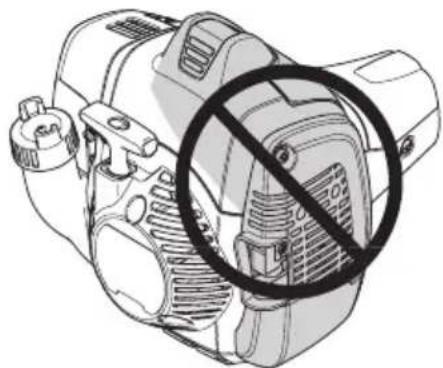

Start og stopp 36

ARBEIDSTEKNIKK

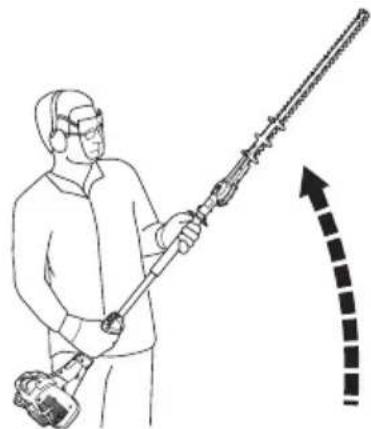

Generelle arbeidsinstruksjoner 38

VEDLIKEHOLD

Vedlikehold 40

Forgasser 40

Lyddemper 40

Kjølesystem 41

Tannstift 41

Luftfilter 41

Veksel 42

Montering av klippeaggregat

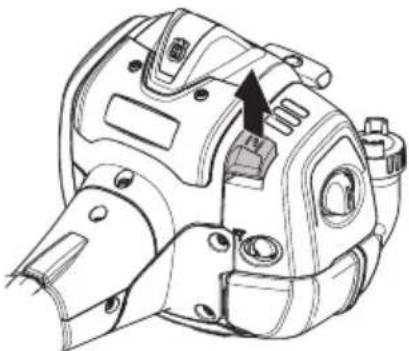

Rengjøring av luftfilter

Innoling av luftfilter

Bruk sklisikre og stabile støvler eller sko.

Rengjøring og smøring 64

Vedlikeholdsplan 65

TEKNISKE DATA

Tekniske data 66

EF-samsvarserklæring 67

Kontroller at gassreguleringen og gassreguleringslåsen går lett, og at returfjærsystemet fungerer.

GENERELLE SIKKERHETSINSTRUKSJONER

Kontroller at håndbeskyttelsen er fastmontert. Kontroller at håndbeskyttelsen er intakt.

Vibrasjonsdempingssystem

Transport og oppbevaring

Personlig beskyttelse

Rengjøring og smøring

Rengjør knivene for harpiks og plantesaft med Husqvarna rengjøringsmiddel (UL22) hver gang før og etter bruk.

ADVARSEL! En hekksaks som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

Bruk alltid:

• Vernehjelm dersom det kan foreligge fare for fallende gjenstander. Godkjent hørselsvern. Godkjent øyevern.

Dette produktet er i overensstemmelse med gjeldende CE-direktiv.

Klippende verktøy. Rør ikke verktøyet uten at motoren først er slått av.

Denne maskinen er ikke elektrisk isolert. Hvis maskinen kommer i kontakt med strøm i nærheten av spenningsførende ledninger, kan dette føre til dødsfall eller alvorlig personskade. Elektrisitet kan overføres fra ett punkt til et annet med en såkalt spenningsbue. Jo høyere spenningen er, desto lengre vei

kan elektrisiteten overføres. Elektrisitet kan også overføres gjennom grener og andre gjenstander, spesielt dersom de er våte. Hold alltid en avstand på minst 10 m mellom maskinen og spenningsførende ledning og/eller gjenstander som står i kontakt med disse. Hvis du må arbeide med kortere sikkerhetsavstand, kontakt alltid aktuelt kraftselskap for å sikre at spenningen er avslått før du påbegynner arbeidet.

Maskinen kan være farlig! Bruker av maskinen skal sørge for at andre mennesker eller dyr ikke kommer nærmere enn 15 meter mens arbeidet pågår.

Hold alle kroppsdeler unna varme overflater.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide støvler eller sko.

Støyutslipp til omgivelsene i henhold til EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.

Startinstruksjoner: Se anvisninger under overskriften Start og stopp.

Øvrige symboler/klistremerker angitt på maskinen

gjelder spesifikke krav for sertifiseringer på visse markeder.

Motoren slås av ved at stoppekontakten føres til stoppstilling. OBS! Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av tennpluggen ved kontroll og/eller vedlikehold.

Bruk alltid godkjente vernehansker.

Innhold: Før start må man legge merke til

SYMBOLFORKLARING

Symboler 68

INNHOLD

Innhold 69

Personlig verneutstyr 72

Maskinens sikkerhetsutstyr 73

MONTERING

Montering av klippeaggregat 77

BRENNSTOFFHÅNDTERING

Fylling av brennstoff 79

START OG STOPP

Kontroll for start 80

Start og stopp 80

ARBEIDSTEKNIKK

Generelle arbeidsinstruksjoner 82

VEDLIKEHOLD

Vedlikehold 84

Forgasser 84

Lyddemper 84

Kjølesystem 85

Tennplugg 85

Lufffilter 85

Gir 86

Rengjøring og smøring 86

Vedlikeholdsskjema 87

TEKNISKE DATA

Tekniske data 88

EF-erklæring om samsvar 89

følgende:

Les nøye gjennom bruksanvisningen.

ADVARSEL! Langvarig eksponering overfor støy kan gi varige hørselsskader. Bruk derfor alltid godkjent hørselvern.

ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

ADVARSEL! En hekksaks som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

Kjære kunde

Gratulerer med ditt valg om å kjøpe et Husqvarna-produkt! Husqvarna har aner som går tilbake til 1689, da kong Karl XI fikk oppført en fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til å produsere vannkraft og på den måten utgjorde et vannkraftverk. I de mer enn 300 år Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjøkkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den første motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er på dette området Husqvarna arbeider i dag.

Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som høyeste prioritet. Forretningsideen er å utvikle, produsere og markedsføre produkter til skogs- og hagebruk samt bygg- og anleggsindustrien. Husqvarnas mål er også å være i forkant når det gjelder ergonomi, brukervennlighet, sikkerhet og miljøtenkning, og det er derfor det er utviklet en rekke finesser for å forbedre produktene på disse områdene.

Vi er overbevist om at du vil sette pris på vårt produkts kvalitet og yteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.

Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruksverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.

Takk for at du bruker et Husqvarna-produkt!

Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

HVA ER HVA?

Hva er hva?

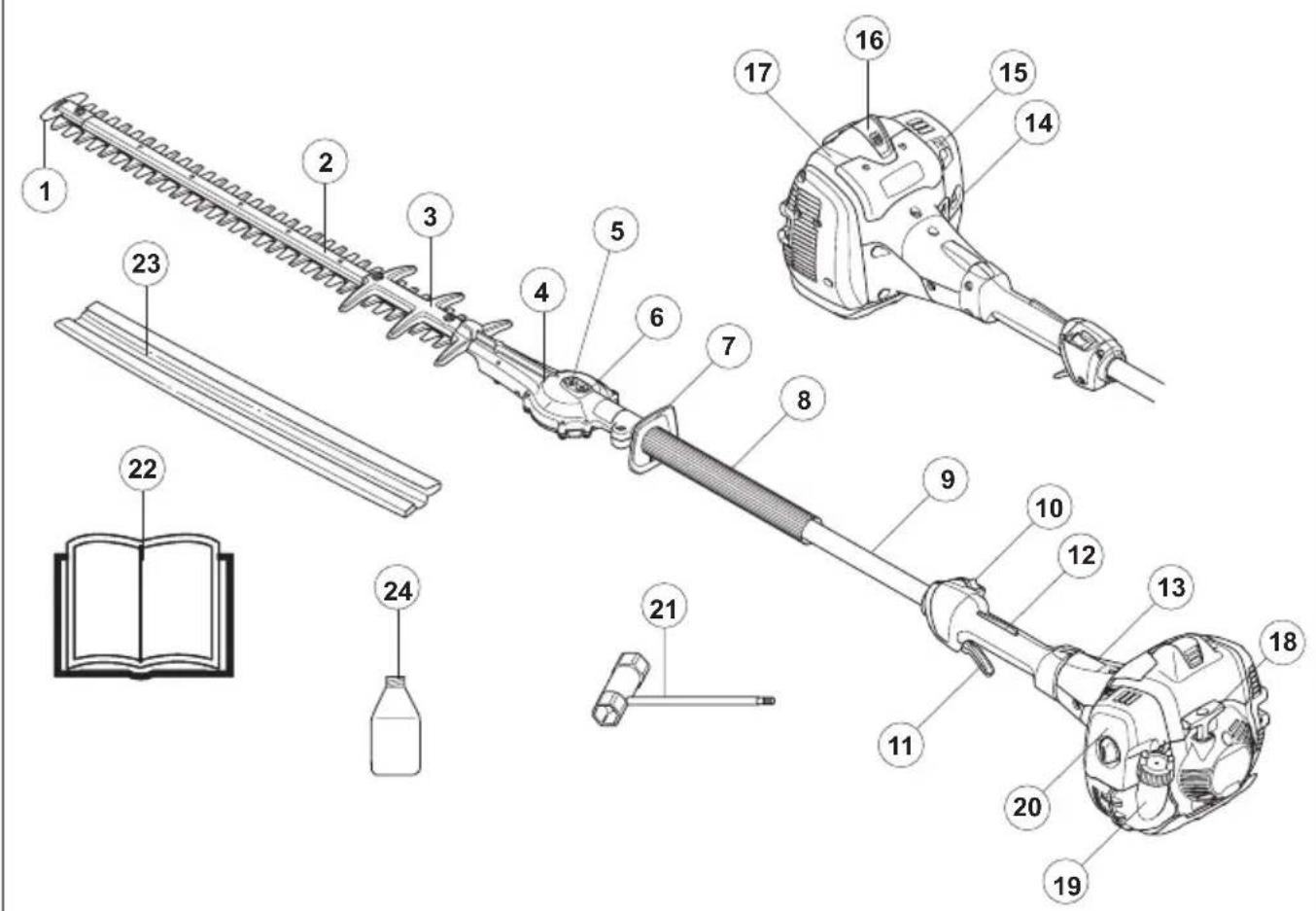

1 Skivetuppbeskyttelse 2 Klippeaggregat 3 Knivbeskyttelse 4 Gir 5 Plugg for manuell utløsing av bladene 6 Smørenippel 7 Håndbeskyttelse 8 Fremre håndtak 9 Riggror 10 Stoppbryter 11 Gassregulator 12 Gassregulatorsperre

13 Koplingsdeksel 14 Brennstoffpumpe 15 Chokeregulator 16 Tennplugghette og tennplugg 17 Sylinderdeksel 18 Starthåndtak 19 Brennstofftank 20 Luftfilterdeksel 21 Kombinøkkel 22 Bruksanvisning 23 Transportbeskyttelse 24 2-taktsolje (gjelder bare for visse markeder)

Viktig

VIKTIG!

Hekksaksen er bare utformet for kutting av grener og kvister.

Bruk aldri en maskin som er modifisert slik at den ikke lenger er i samsvar med originalutførelsen.

Bruken av maskinen kan være regulert av nasjonal eller lokal lovgivning. Samsvar med oppgitt lovgivning.

Bruk aldri maskinen hvis du er trett, har drukket alkohol, eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.

Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".

Bruk aldri maskinen i ekstreme klimaforhold som sterk kulde eller meget varmt og/eller fuktig klima.

Bruk aldri en maskin som det er noe galt med. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

Samtlige deksler og vern må være montert før start. Påse at tennplugghette og tenningskabel er uskadd for å unngå risiko for elektrisk støt.

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kvelning eller karbonmonoksidforgiftning.

ADVARSEL! La aldri barn bruke eller oppholde seg i nærheten av maskinen. Ettersom maskinen er utstyrt med tilbakefjærende stoppekontakt og kan startes med lav hastighet og kraft på starthåndtaket, kan selv små barn under visse omstendigheter oppnå den kraft som trengs for å starte maskinen. Dette kan medføre risiko for alvorlig personskade. Ta derfor av tennplugghetten når maskinen ikke er under oppsyn.

ADVARSEL! Feil på knivene kan øke risikoen for ulykker.

Personlig verneutstyr

VIKTIG!

En hekksaks som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.

ADVARSEL! Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselsvernet så snart motoren er stanset.

HØRSELSVERN

Hørselsvern med tilstrekkelig lyddempende virkning skal brukes.

ØYEVERN

Godkjent øyevern skal alltid brukes. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

HANSKER

Hansker skal brukes ved behov, f.eks. ved montering av skjæreutstyr.

STØVLER

Bruk sklisikre og solide støvler eller sko.

GENERELLE SIKKERHETSINSTRUKSJONER

KLÆR

Klærne må være av materiale som tåler riving. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Bruk alltid kraftige langbukser. Ikke bruk smykker, kortbukser eller sandaler, og gå ikke barbent. Pass på at håret ikke henger nedenfor skuldrene.

FØRSTEHJELPSUTSTYR

Førstehjelpsutstyr må alltid finnes for hånden.

Maskinens sikkerhetsutstyr

I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Se kapitlet "Hva er hva?" for å se hvor disse delene er plassert på din maskin.

Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.

VIKTIG!

All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av øreprodukter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en øre servicefaghandler, så spør dem etter nærmeste serviceverksted.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

Gassregulatorsperre

Gassregulatorsperren er konstruert for å hindre at gassregulatoren aktiveres ufrivillig. Når sperren (A) trykkes ned i håndtaket (= når man holder rundt håndtaket), frikoples gassregulatoren (B). Når grepet rundt håndtaket slippes, tilbakestilles både gassregulatoren og sperren til sin opprinnelige posisjon. Dette skjer via to returfjærsystemer som fungerer uavhengig av hverandre. Denne posisjonen innebærer at gassregulatoren automatisk låses på tomgang.

Kontroller at gassregulatoren er LÅST i tomgangsstilling når gassregulatorsperren er i sin utgangsposisjon.

Trykk inn gassregulatorsperren og kontroller at den går tilbake til sin opprinnelige stilling når den slippes.

Kontroller at gassregulatoren og gassregulatorsperren går lett og at returfjærsystemet fungerer.

GENERELLE SIKKERHETSINSTRUKSJONER

Se anvisninger under Start. Start hekksaksen og gi full gass. Slipp gassregulatoren og kontroller at knivene stanser og forblir stående stille. Hvis knivene beveger seg når gassregulatoren står i tomgangsstilling, må forgasserens tomgang kontrolleres. Se anvisninger under Vedlikehold.

Stoppbryter

Stoppbryteren skal brukes for å slå av motoren.

Start motoren og kontroller at motoren blir slått av når stoppbryteren føres til stoppstilling.

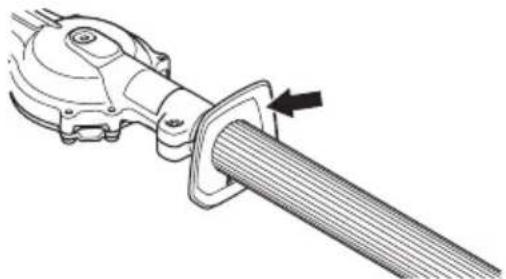

Håndbeskyttelse

Håndbeskyttelsen skal hindre at brukeren kommer i kontakt med de arbeidende knivene, f.eks. dersom brukeren mister taket i det fremre håndtaket.

Se til at håndbeskyttelsen sitter ordentlig på plass. Kontroller at håndbeskyttelsen er hel.

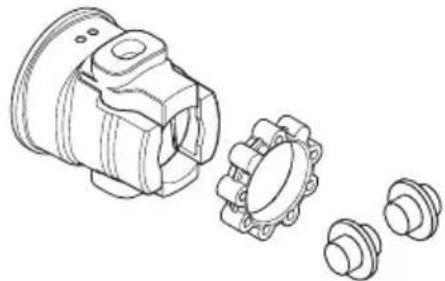

Avvibreringssystem

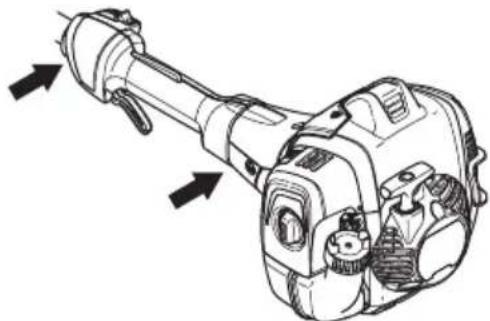

Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og behagelig bruk.

Maskinens avvibreringssystem reduserer overføringen av vibrasjoner mellom motorenhet/skjæreutstyr og maskinens håndtak.

ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempler på slike symptomer er døvning, manglende følelse, "kiling", "stikk", smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd. Risikoen kan øke ved lave temperaturer.

GENERELLE SIKKERHETSINSTRUKSJONER

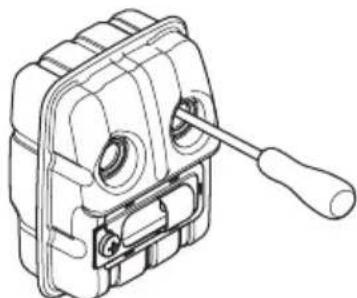

Lyddemper

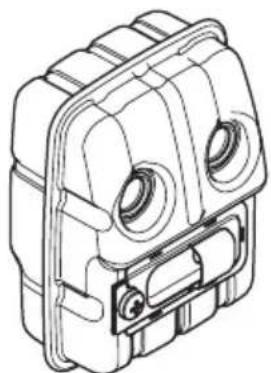

Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren. Lyddempere med katalysator er også konstruert for å redusere de skadelige stoffene i avgassene.

I land med varmt og tørt klima er skogbrannfaren stor. Vi har derfor utstyrt noen av lyddempermodellene med et såkalt gnistfangernett. Kontroller om lyddemperen på din maskin har et slikt nett.

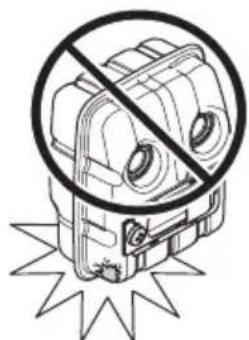

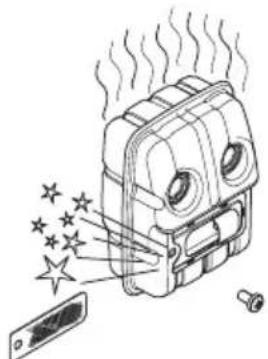

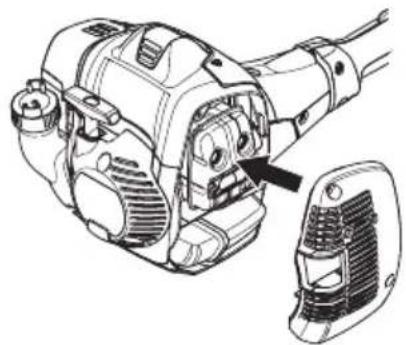

For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt. Bruk aldri en maskin som har defekt lyddemper.

Kontroller regelmessig at lyddemperen sitter fast i maskinen.

ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!

ADVARSEL! Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadet.

ADVARSEL! Husk at:

Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!

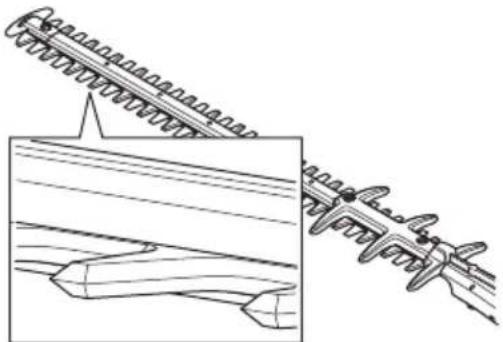

Kniver

Kniveggene er for harde for å files. Sløve kniver bør slipes med en slipemaskin.

Knivbeskyttelsen (A) skal beskytte mot at noen kroppsdel kommer i berøring med knivene (B).

Kontroller knivbeskyttelsen med henblikk på skader og sprekkdannelse. Bøyd eller skadet bladbeskyttelse må skiftes.

Gir

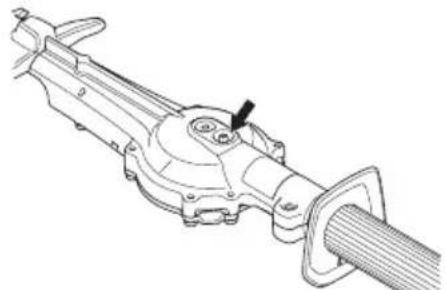

Etter at maskinen har vært i bruk, blir girhuset varmt. For å unngå brannskader må du ikke ta på girhuset.

MONTERING

Montering av klippeaggregat

Monter klippehodet på skaftet slik at skruen (A) er på motsatt side av hullet på skaftet. Vær nøye med at drivakselen går i inngrep med giret.

Trekk til skrue A. Trekk til skrue B.

BRENNSTOFFHÅNDTERING

Brennstoffsikkerhet

Start aldri maskinen:

1 Hvis du har sølt brennstoff på den. Tørk opp alt søl og la bensinrestene fordampe. 2 Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann. 3 Hvis maskinen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger. Hvis det oppstår en lekkasje, kan du kontakte serviceverkstedet.

Transport og oppbevaring

• Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.
• Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.
• Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff. Tøm tanken i egnede beholdere og i et godt ventilert område.
• Påse at maskinen er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.
• Skjæreutstyrets transportbeskyttelse skal alltid være montert under transport eller oppbevaring av maskinen.
• Sikre maskinen under transport. For å unngå ufrivillig start av motoren, skal alltid tennplugghetten tas av ved langtidslagring, hvis maskinen ikke er under tilsyn og ved alle servicetiltak som forekommer.
• La hekktrimmeren kjøles ned før den settes bort for lagring.

ADVARSEL! Vær forsiktig ved håndtering av brennstoff. Husk brann-, eksplosjons- og innåndingsfare.

Brennstoff

OBS! Maskinen er utstyrt med en totaktsmotor, og må alltid kjøres på en blanding av bensin og totaktsolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes måles nøyaktig. Ved blanding av små mengder brennstoff vil selv små feil i oljemengden virke kraftig inn på blandingsforholdet.

ADVARSEL! Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhåndtering.

ADVARSEL! Sørg for god luftventilasjon ved håndtering av brennstoff.

Bensin

OBS! Bruk alltid oljeblandet kvalitetsbensin med minst 90 oktan (RON). Hvis maskinen din er utstyrt med katalysator (se kapitlet Tekniske data) skal det alltid brukes blyfri oljeblandet kvalitetsbensin. En blyholdig bensin ødelegger katalysatoren.

Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes.

Drivstoff med etanolblanding E10 kan brukes (maks. 10 % etanolblanding). Bruk av høyere etanolblandinger enn E10 gjør drivstoffblandingen mager, noe som kan føre til motorskade.

• Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.
• Ved arbeid med kontinuerlig høye turtall anbefales høyere oktantall.

Totaktsolje

• For beste resultat og yteevne, bruk HUSQVARNA totakts motorolje som er lagd spesielt for våre luftkjølte totaktsmotorer.
• Bruk aldri totaktsolje beregnet til vannkjølte påhengsmotorer, såkalt outboardoil (med betegnelsen TCW).
• Bruk aldri olje beregnet på firetaktsmotorer. Lav oljekvalitet eller for fet olje/bensinblanding kan svekke katalysatorens funksjon og forkorte dens levetid.

BRENNSTOFFHÅNDTERING

Blandingsforhold

1:50 (2%) med HUSQVARNA totaktsolje.

1:33 (3 %) med andre oljer laget for luftkjølte totaktsmotorer klassifisert for JASO FB/ISO EGB.

Bensin, liter Totaksolje, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Blanding

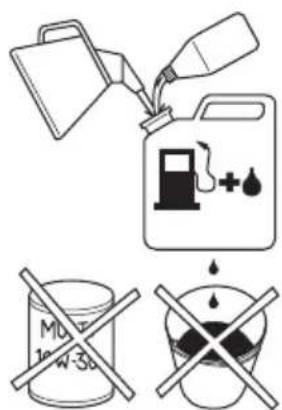

Bensin og olje må alltid blandes i en ren beholder som er godkjent for bensin. Begynn alltid med å helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll på resten av bensinen. Bland (rist) brennstoffblandingen omhyggelig før den fylles over på maskinens brennstofftank.

Bland ikke drivstoff for mer enn maks. 1 måneds behov. Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.

ADVARSEL! Katalysatorlyddemperen blir meget varm både ved bruk og etter stans. Dette gjelder også ved tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering i nærheten av brannfarlige stoffer og/eller gasser.

Fylling av brennstoff

ADVARSEL! Følgende forholdsregler reduserer brannfaren:

Bland og fyll på drivstoff utendørs, et sted der det ikke finnes gnister eller flammer.

Det må ikke røykes eller plasseres varme objekter i nærheten av brennstoffet.

Fyll aldri brennstoff med motoren i gang.

Stans motoren og la den avkjøles noen minutter før brennstoff fylles på. Fyll drivstoff på et godt ventilert sted. Fyll aldri drivstoff på maskinen innendørs.

Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.

Trekk tanklokket godt til etter bruk.

Flytt alltid maskinen bort fra stedet der drivstoff er påfylt, før maskinen startes.

• Bruk bensinkanne med overfyllingsbeskyttelse. Hvis du har sølt brennstoff på den. Tørk opp alt søl og la bensinrestene fordampe. Tørk rent rundt tanklokket. Forurensninger i tankene fører til driftsforstyrrelser.
• Pass på at brennstoffet er godt blandet ved å riste beholderen før tanken fylles.

Kontroll før start

• Kontroller arbeidsområdet. Fjern gjenstander som kan bli slynget av gårde.
• Kontroller skjæreutstyret. Bruk aldri kniver som er sløve, sprukne eller skadet.
• Kontroller at maskinen er i fullgod stand. Kontroller at alle muttere og skruer er trukket ordentlig til.
• Kontroller at giret er godt smurt. Se anvisninger under Gir.
• Kontroller at skjæreutstyret alltid stanser på tomgang.
• Maskinen skal bare brukes til det den er beregnet på. Sørg for at håndtak og sikkerhetsfunksjon er i orden. Bruk aldri en maskin som mangler deler eller er endret utenfor spesifikasjonene.
• Samtlige deksler skal være korrekt montert og uten feil før maskinen startes.

Start og stopp

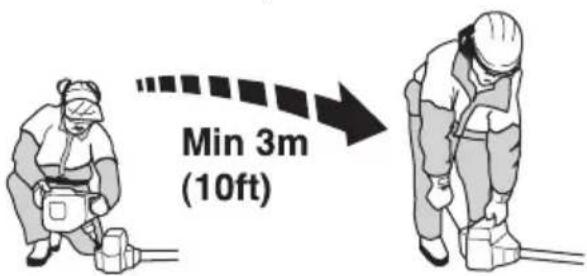

Flytt alltid maskinen ca. 3 meter fra påfyllingsstedet før start. Plasser maskinen på et fast underlag. Husk at knivene begynner å røre seg når motoren starter. Pass på at knivene ikke kan komme borti noe. Se etter at det ikke finnes uvedkommende i arbeidsområdet, ellers er det fare for alvorlige personskader.

Trykk inn chokeregulatoren umiddelbart når motoren tenner og gjør flere startforsøk til motoren starter. La maskinen gå på tomgang noen sekunder før man gir full gass.

OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen.

OBS! Ikke plasser noen del av kroppen på den markerte flaten. Berøring kan medføre brannskader på huden eller elektrisk støt dersom tennplugghetten er defekt. Bruk alltid hansker. Bruk aldri en maskin med defekt tennplugghette.

Varmotor

Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff begynner å fylle blæren. Blæren behøver ikke å fylles helt.

Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til.

Stopp

Motoren slås av ved at stoppekontakten føres til stoppstilling.

OBS! Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold.

Generelle arbeidsinstrukser

VIKTIG!

Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med hekksaks.

Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.

Unngå all bruk som du ikke føler deg kvalifisert til!

ADVARSEL! Maskinen kan forårsake alvorlig personskade. Les sikkerhetsinstruksene nøye. Lær deg hvordan du skal bruke maskinen.

ADVARSEL! Klippende verktøy. Rør ikke verktøyet uten at motoren først er slått av.

Personlig beskyttelse

• Bruk alltid støvler og øvrig utstyr som er beskrevet under Personlig verneutstyr.
• Bruk alltid arbeidsklær og kraftige langbukser.
• Bruk aldri løstsittende klær eller smykker.
• Pass på at håret ikke henger nedenfor skuldrene.

Sikkerhetsinstruksjoner for omgivelsene

• Tillat aldri barn å bruke maskinen.
• Pass på at ingen kommer nærmere enn 15 m mens arbeidet pågår.
• La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen. Arbeid aldri på en stige, skammel eller på noe annet som ikke er ordentlig sikret.

Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom.

Sikkerhetsinstrukser under arbeidet

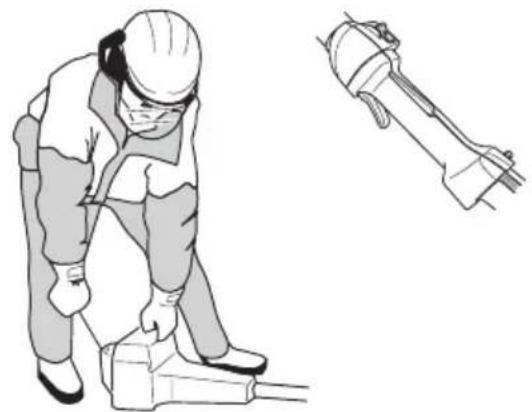

Pass alltid på at du har en sikker og stødig arbeidsstilling. Bruk alltid begge hendene til å holde i maskinen. Hold maskinen ved siden av kroppen.

• Bruk høyre hånd til å betjene gassreguleringen.

Pass på at hender og føtter ikke kommer til skjæreutstyret når motoren er i gang. Når motoren er slått av, må du holde hender og føtter unna skjæreutstyret inntil det har stanset helt. Se opp for greinstumper som kan slynges i vei under klippingen. Legg alltid maskinen på bakken når du ikke arbeider med den. Klipp ikke for nær bakken. Steiner eller andre gjenstander kan bli slynget av gårde. Undersøk klippeobjektet med henblikk på fremmedlegemer som strømledninger, insekter og dyr osv., eller gjenstander som kan skade skjæreutstyret, f.eks. metallgjenstander.

Hvis du treffer en gjenstand eller det oppstår kraftige vibrasjoner, må maskinen stanses øyeblikkelig. Koble tennpluggkabelen fra tennpluggen. Kontroller at maskinen ikke er skadet. Reparer eventuelle skader. Hvis noe skulle sette seg fast i knivene under arbeidets gang, skal motoren stanses og stanse helt før knivene rengjøres. Koble tennpluggkabelen fra tennpluggen. Sett aldri maskinen ned med motoren i gang uten at du har den under oppsyn. Hvis bladene setter seg fast, kan de frigjøres ved å stikke kombinasjonsnøkkelen inn i girhuset.

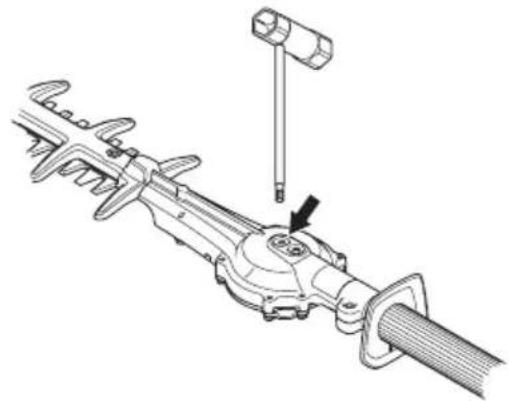

Fjern pluggen. Sett inn kombinasjonsnøkkelen og vri den for å løsne bladene manuelt.

Sikkerhetsinstrukser etter arbeidets slutt

• Transportbeskyttelsen skal alltid settes på skjæreutstyret når maskinen ikke brukes.
• Før rengjøring, reparasjon eller inspeksjon skal du kontrollere at skjæreutstyret har stanset. Koble tennpluggkabelen fra tennpluggen.
• Bruk alltid solide hansker ved reparasjon av skjæreutstyret. Det er svært skarpt, og det kan svært lett oppstå kuttskader.

• Oppbevar maskinen utilgjengelig for barn.
• Bruk bare originalreservedeler ved reparasjon.

Grunnleggende arbeidsteknikk

Arbeid med pendellignende bevegelser nedenfra og opp ved klipping av sider.

• Tilpass gassreguleringen etter belastningen.
• Hold maskinen så nær kroppen som mulig for å oppnå best mulig balanse.

La maskinen avkjøles litt før du utfører kontroller og vedlikehold på den.

Forgasser

Justering av tomgangsturtall

Før det gjennomføres noen justeringer, sørg for at luftfilteret er rent og at luftfilterlokket sitter på.

Juster tomgangsturtallet med tomgangsskruen T, hvis omjustering blir nødvendig. Vri først T-skruen med urviseren til knivene begynner å rotere. Vri deretter T-skruen mot urviseren til knivene stanser. Et korrekt justert tomgangsturtall er oppnådd når motoren går jevnt hele tiden. Det bør også være en god margin til det turtall der knivene begynner å rotere.

Anbefalt tomgangsturtall: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsturtallet ikke kan justeres slik at skjæreutstyret står stille, kontakt din forhandler/serviceverksted. Bruk ikke maskinen før den er korrekt innstilt eller reparert.

Lyddemper

OBS! Enkelte lyddempere er utstyrt med katalysator. Se kapitlet Tekniske data for å greie om din maskin har katalysator.

Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale.

ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!

Kjølesystem

Rengjør kjølesystemet med en børste en gang i uken, ved vanskelige forhold oftere. Et tilsmusset eller tett kjølesystem fører til at maskinen overopphetes, noe som forårsaker skader på sylinder og stempel.

Tennplugg

Tennpluggens stand påvirkes av:

• Feil innstilt forgasser.
• En feilaktig oljeblanding i brenselet (for mye, eller feilaktig olje).
• Tilmusset luftfilter.

Disse faktorene gir belegg på tennpluggenes elektroder og kan forårsake driftsforstyrrelser og startvansker.

Hvis maskinens effekt er for lav, maskinen er vanskelig å starte eller tomgangen er urolig: kontroller alltid tennpluggen først for andre tiltak iverksettes. Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,65 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere.

OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder. Pass på at tennpluggen har såkalt radiostøyfilter. Se kapitlet Tekniske data.

Luftfilter

Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:

• Forgasserforstyrrelser.
• Startproblemer.
• Dårligere effekt.
• Unødvendig slitasje på motorens deler.
• Unormalt høyt brennstoffbruk.

Rengjør luftfilteret etter 25 timers drift, oftere hvis maskinen brukes under forhold med usedvanlig mye støv.

Rengjøring av luftfilteret

Lukk chokeregulatoren ved å sette choken i choke-stilling.

Demonter luftfilterdekselet og ta ut filteret. Vask det rent i varmt såpevann. Se etter at filteret er tørt før det monteres igjen.

Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.

Hvis maskinen brukes under forhold med mye støv, skal luftfilteret smøres. Se anvisninger under overskriften Smøring av luftfilter.

Smøring av luftfilter

Bruk alltid HUSQVARNA filterolje, art. nr. 531 00 92-48. Filteroljen inneholder løsemiddel for at den skal være lettere å fordele i filteret. Unngå derfor hudkontakt.

Legg filteret i en plastpose og hell på filteroljen. Kryst plastposen lett slik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuddsoljen før filteret monteres på maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg på bunnen.

Gir

På girhuset er det en smørenippel for påfylling av smøremiddel. Bruk fettpresse for å fylle på fett. Dette skal utføres ca. hver 60. arbeidstime. Bruk Husqvarnas girfett - hekksaks.

OBS! Giret skal ikke fylles helt med fett. Fettet ekspanderer av varmen som oppstår når maskinen kjøres. Hvis girkassen er helt fylt med fett, er det risiko for ødelagte tetninger og fettlekkasje.

Fettet i girhuset trenger normalt ikke å skiftes, unntatt hvis reparasjoner har blitt utført.

Rengjøring og smøring

Rengjør bladene for kvae og planterester med Husqvarnas rengjøringsmiddel (UL22) før og etter at maskinen brukes.

Smør stengene til bladene med Husqvarnas spesialfett, delenr. (UL 21) for lengre tids oppbevaring.

Vedlikeholdsskjema

Under følger en liste over det vedlikehold som skal utføres på maskinen. De fleste av punktene er beskrevet i avsnittet Vedlikehold. Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted.

Vedlikehold	Daglig ettersyn	Ukentlig ettersyn	Månedlig ettersyn
Rengjør maskinen utvendig. X
Kontroller at gassregulatorsperren og gassregulatoren fungerer sikkest.	X
Kontroller at stoppbryerten fungerer. X
Kontroller at knivene ikke beveger seg på tomgang eller med chokeregulatoren i startgasstilling.	X
Kontroller at knivene er uskadd og ikke har noen sprekker er andre skader. Skift om nævdvig knivene.	X
Kontroller knibbeskyttelsen med henblick på skader og sprekkdannelse. Skadet knibbeskyttelsemxalltid skiftes.	X
Rengjør luftfilteret. Skift om nøvdvig. X
Kontroller at händbeskyttelsen ikke er skadet. Beskyttemse som er skadet skal skiftes ut.	X
Kontroller at skruer og mutre er trukket til. X
Kontroller at det ikke er noen brennstofflekkasje fra motor, tank eller brennstoffledninger.	X
Kontroller startapparat med snor. X
Rengjør tennpluggen utvendig. Ta den ut og kontROLLER elektrodeavstanden. Juster avstanden til 0,65 mm, eller skift tennplugg. PASE at tennpluggen har sakte radiostøyfilter.		X
Rengjør maskinens kjolesystem. X
Rengjør forgasseren utvendig og området rundt denen. X
Fyll girkassen med fett. Dette bør utfores erter ca. hvver 60. arbeidtime.		X
Kontroller at skruene som holder kniveneammen er trukket riktig til.		X
Rengjør brennstoffanken. X
Kontroller atbensinfilteret ikke er forurenset aller atbensinslangen har sprekker erler andre defekter. Skift om nøvdvig.			X
Kontroller alle kabler og forbinderser. X
Kontroller kopling, kopingsfærer og kopingsstrommel for slitasje. Skift om nøvdvig hos autorisert serviceverksted.			X
Skift tennplugg. PASE at tennpluggen har sakte radiostøyfilter. X
Kontroller og rengjør eventuelt lyddemperens gnistfangernett (gjelder kun lyddemper med katalysator).			X
For Å redusere brannfarenmxsmuss, løv og overskytende smoremiddel osv. fjernes fra lyddemperen og motoren.			X

TEKNISKE DATA

Tekniske data

525HF3S

Motor

Sylindervolum, cm³ 25,4

Sylinderdiameter, mm 34

Slaglengde, mm 27

Tomgangsturtall, o/min 3000

Anbefalt maks. turtall, o/min 12000

Ekvivalent lydtrykksnivå ved brukerens øre, målt etter EN ISO 22868, dB(A): 92

Vibrasjonsnivåer

(se anm. 3)

Ekvivalente vibrasjonsnivåer (a_hv,eq) i håndtak, målt i henhold til EN ISO 22867, m/s²

Fremre/bakre handtak: 3,9/2,9

Kniver

Lengde, mm 650

Bladhastighet maks. hastighet, klipp/min 4339

Anm. 1: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) i henhold til EF-direktiv 2000/14/EC. Rapporterte lydeffektnivåer for maskinen er målt med det originale skjæreutstyret som gir høyest nivå. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC.

Merknad 2: Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standardavvik) på 1 dB (A).

Merknad 3: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standardavvik) på 1 m/s².

TEKNISKE DATA

EF-erklæring om samsvar (gjelder kun Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], forsikrer herved at hekksaksene Husqvarna 525HF3S fra 2016 års serienummer og fremover (året oppgis i klartekst på typeskiltet pluss et etterfølgende serienummer), tilsvarer forskriftene i RÅDSDIREKTIV:

• fra 17. mai 2006, "angående maskiner" 2006/42/EC.
• av 26. februar 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU.
• av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. Vurdering av overensstemmelse utført i henhold til Vedlegg V. For informasjon angående støyutslippene, se kapitlet Tekniske data.

Per Gustafsson, Utviklingssjef (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon).

Xpnoonoiote BEvziv xaunaw Eknoumov, ywootn Ka av akkulwuev BEvziv, av diatioetai.

Originale instruksjoner

Alkuperäiset ohjeet
