525HF3S - Hækkeklippere HUSQVARNA - Gratis brugsanvisning og manual

Produkttype	Termisk hækkeklipper
Mærke	Husqvarna
Model	525HF3S
Cylindervolumen	25,4 cm³
Maks. motoreffekt	0,9 kW ved 8500 omdr./min.
Vægt (uden brændstof)	6,1 kg
Brændstoftankens kapacitet	0,5 L
Bladlængde	650 mm
Bladhastighed	4339 snit/min
Tomgangshastighed	3000 omdr./min.
Maks. overhastighed	12 000 omdr./min.
Tændrør	NGK BPM8Y (elektrodeafstand 0,65 mm)
Garantieret lydtrykniveau	106 dB(A)
Vibrationsniveau (forreste håndtag)	3,9 m/s²
Vibrationsniveau (bageste håndtag)	2,9 m/s²
Drivmiddel	2-takts benzin-olieblanding (forhold 1:50 med Husqvarna olie)
Motortype	2-takts, luftkølet
Lydpotte med katalysator	Ja
Antivibrationssystem	Ja
Sikkerhedsudstyr	Gashåndtagsspærre, stopkontakt, håndbeskytter, knivbeskytter
Vedligeholdelse af luftfilter	Hver 25. driftstime
Smøring af gear	Hver 60. brugstime
Reparationsmuligheder	Originale Husqvarna dele anbefales

Ofte stillede spørgsmål - 525HF3S HUSQVARNA

Hvilket brændstof skal jeg bruge til Husqvarna 525HF3S?

Brug en blanding af blyfri benzin (oktantal mindst 90) og 2-taktsolie. Med Husqvarna olie er forholdet 1:50 (2%). Med andre olier der overholder JASO FB/ISO EGB, er forholdet 1:33 (3%). Brug aldrig udenbordsmotorolie (TCW) eller 4-taktsolie.

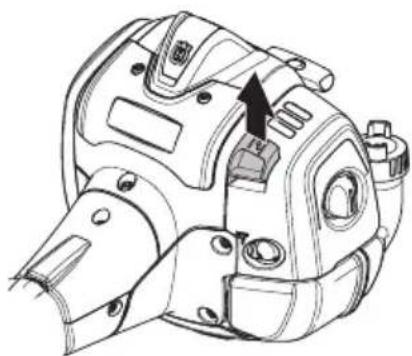

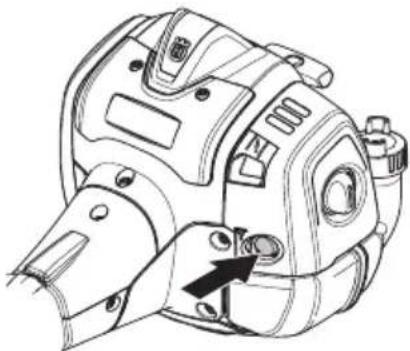

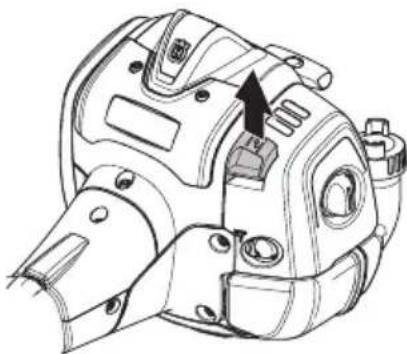

Hvordan starter jeg motoren, når den er kold?

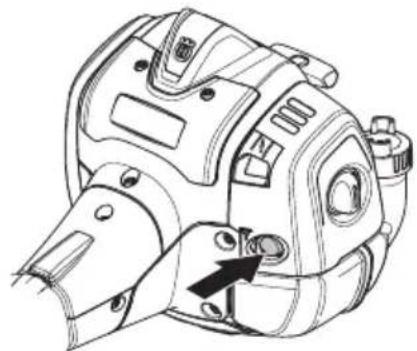

Aktivér brændstofpumpen ved at trykke flere gange på pæren, indtil brændstof kommer frem. Træk chokeren. Placer maskinen på jorden, hold den fast med venstre hånd (ikke med foden). Træk langsomt i startsnoren, indtil du mærker modstand, og træk derefter kraftigt. Så snart motoren hoster, skub chokeren tilbage og fortsæt med at trække, indtil den starter. Lad den varme op i tomgang i et par minutter.

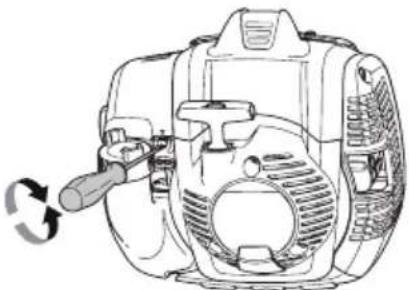

Hvordan justerer jeg tomgangen på hækkeklipperen?

Tomgangen justeres med skruen T. Drej skruen med uret, indtil knivene begynder at bevæge sig, og drej derefter mod uret, indtil knivene stopper. Den anbefalede tomgangshastighed er 3000 omdr./min. Hvis du ikke kan stoppe knivene, kontakt et autoriseret værksted.

Hvad gør jeg, hvis knivene sætter sig fast?

Stop straks motoren og vent på fuldstændig stand. Fjern tændrørshætten. Brug den medfølgende kombinationsnøgle: sæt den i krumtaphuset og drej for at frigøre knivene manuelt. Kontroller, at knivene ikke er beskadigede, før du starter igen.

Hvilket tændrør skal jeg bruge, og hvilken elektrodeafstand?

Brug et tændrør NGK BPM8Y med en elektrodeafstand på 0,65 mm. Udskift det hver måned eller oftere om nødvendigt. Sørg for, at det er udstyret med en støjfilter.

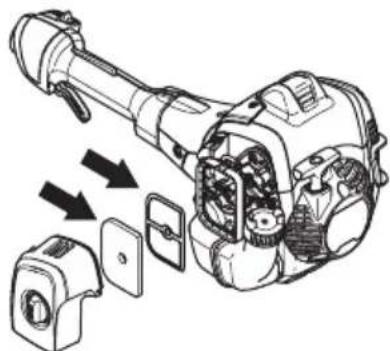

Hvordan vedligeholder jeg luftfilteret?

Rens filteret hver 25. driftstime (oftere i støvede forhold). Åbn huset, fjern filteret, vask det i varmt sæbevand, skyl og tør det helt. Hvis maskinen bruges i et støvet miljø, olie filteret med specialolie fra Husqvarna (ref. 531 00 92-48).

Hvad er apparatets vægt?

Vægten af Husqvarna 525HF3S uden brændstof er 6,1 kg. Med fuld tank er den cirka 6,5 kg.

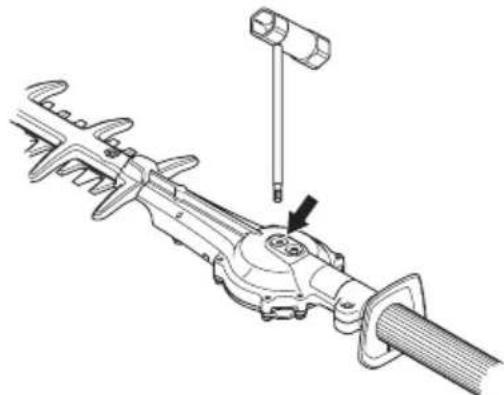

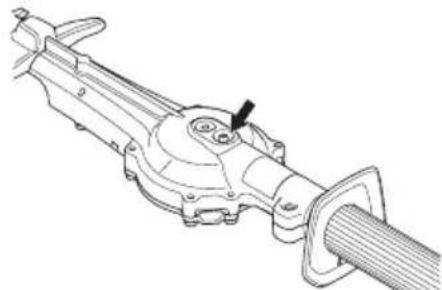

Hvordan smører jeg skæregearet?

Gearet skal smøres hver 60. brugstime. Brug en sprøjte til at indsprøjte den specielle hækkeklipperfedt fra Husqvarna gennem fedtnippelen. Fyld ikke for meget, da fedtet udvider sig ved varme.

Hvad er sikkerhedsafstandene under brug?

Hold en afstand på mindst 15 meter mellem maskinen og enhver person eller dyr. For elledninger skal du holde en minimumsafstand på 10 meter. Arbejd aldrig på en stige eller i en ustabil position.

Hvordan transporterer og opbevarer jeg hækkeklipperen?

Brug altid knivbeskytteren under transport. Sikr maskinen mod bevægelse. Før længere tids opbevaring skal brændstoftanken tømmes, apparatet rengøres, tændrørshætten fjernes, og det opbevares tørt og utilgængeligt for børn. Lad motoren køle af, før den stilles væk.

BRUGSANVISNING 525HF3S HUSQVARNA

Dette produkt overholder gældende EF-direktiver.

ADVARSEL! En hækkeklipper kan ved skødesløs eller forkert brug være et farligt redskab, som kan forårsage alvorlige, i visse tilfælde livsfarlige skader. Det er meget vigtigt, at du læser og forstår indholdet i denne bog.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Brug altid:

• Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande. Godkendt høreværn. Godkendt øjenværn.

Dette produkt er i overensstemmelse med gældende CE-direktiver.

Klippende værktøj. Berør ikke værktøjet, før du har slukket for motoren.

Denne maskine er ikke elektrisk isoleret. Hvis maskinen kommer i kontakt med eller i nærheden af spændingsførende ledninger, kan det resultere i dødsfald eller alvorlige legemsskader.

Elektricitet kan overføres fra et punkt til et andet via en såkaldt lysbue. Jo højere spændingen er, desto længere kan

elektriciteten overføres. Elektriciteten kan også overføres gennem grene og andre emner, specielt hvis de er våde. Hold altid en afstand på mindst 10 m mellem maskinen og spændingsførende ledninger og/eller genstande, som står i kontakt med dem. Hvis du skal arbejde med kortere sikkerhedsafstand, skal du altid kontakte det relevante elforsyningsselskab for at sikre dig, at spændingen er slået fra, inden du påbegynder arbejdet.

Maskinen kan være farlig! Brugeren af maskinen skal under arbejdets udførelse sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter.

Undgå at berøre de varme flader.

Brug altid godkendte beskyttelseshandsker.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

Startinstruktion. Se anvisningerne under overskriften Start og stop.

Andre symboler/etiketter på maskinen gælder

specifikke krav for certificering på visse markeder.

Motoren standses ved at sætte stopkontakten på stop. BEMÆRK! Stopkontakten skifter automatisk til start. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering og vedligeholdelse.

Brug altid godkendte beskyttelseshandsker.

Regelmæssig rengøring kræves.

Visuel kontrol.

Beskyttelsesbriller eller ansigtsværn skal bruges.

INDHOLD

Indhold. Inden start skal du være

SYMBOLFORKLARING

Symboler 46

INDHOLD

Indhold 47

Personligt beskyttelsesudstyr 50

Maskinens sikkerhedsudstyr 51

MONTERING

Montering af klippeaggregat 55

BRÆNDSTOFHÅNDTERING

Brændstofsikkerhed 56

Drivmiddel 56

Tankning 57

START OG STOP

Generelle arbejdsinstruktioner 60

VEDLIGEHOLDELSE

Vedligeholdelse 62

Karburator 62

Lyddæmper 62

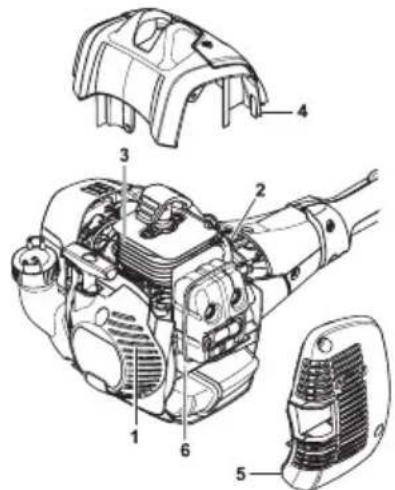

Kølesystem 63

Tændrør 63

Luftfilter 63

Gear 64

vær opmærksom på følgende:

Læs brugsanvisningen omhyggeligt igennem.

ADVARSEL! Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn.

ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL! En hækkeklipper kan ved skødesløs eller forkert brug være et farligt redskab, som kan forårsage alvorlige, i visse tilfælde livsfarlige skader. Det er meget vigtigt, at du læser og forstår indholdet i denne bog.

INDLEDNING

Til vore kunder!

Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-åen til fremstilling af musketter. Placeringen ved Huskvarna-åen var logisk, da åens vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her - lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende.

Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad angår ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder.

Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted.

Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Tak, fordi du har valgt at bruge et produkt fra Husqvarna!

Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

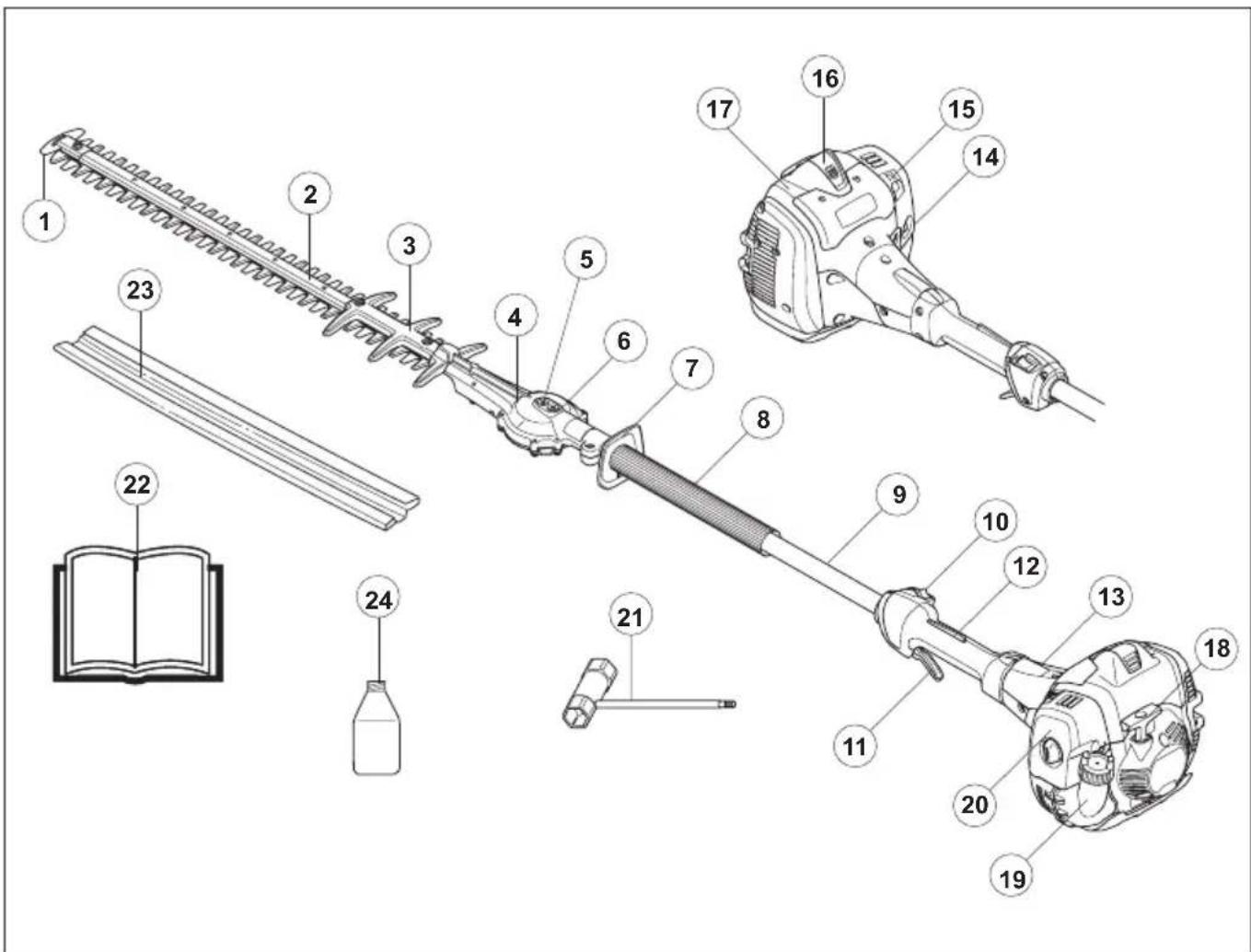

HVAD ER HVAD?

Hvad er hvad?

1 Skærspridsbeskyttelse 2 Klippeaggregat 3 Knivbeskyttelse 4 Gear 5 Prop til manuel udkobling af klingerne 6 Smørenippel 7 Håndbeskyttelse 8 Forreste håndtag 9 Styrestang 10 Stopkontakt 11 Gasregulering 12 Gasreguleringslås

13 Koblingsdæksel 14 Brændstofpumpe 15 Choker 16 Tændhætte og tændrør 17 Cylinderdæksel 18 Starthåndtag 19 Brændstoftank 20 Luftfilterdæksel 21 Kombinøgle 22 Brugsanvisning 23 Transportbeskyttelse 24 2-taktsolie (gælder kun for bestemte markeder)

Vigtigt

VIGTIGT!

Hækkeklipperen er kun beregnet til at skære grene og kviste.

Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen.

Nationale eller lokale bestemmelser kan regulere brugen. Overhold de gældende bestemmelser.

Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

1. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".

Anvend aldrig maskinen ved ekstreme klimaforhold såsom streng kulde eller meget varmt og/eller fugtigt klima.

Brug aldrig en maskine, som er behæftet med fejl. Følg sikkerhedskontrol-, vedligeholdelses- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne under overskriften Vedligeholdelse.

Samtlige dæksler og beskyttelser skal være monteret før start. Sørg for, at tændhætten og tændkablet er intakte, så du undgår risikoen for elektrisk stød.

ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

ADVARSEL! Tillad aldrig børn at anvende eller være i nærheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft på starthåndtaget, kan selv små børn under visse omstændigheder tilføre den kraft, der er nødvendig for at starte maskinen. Dette kan indebære risiko for alvorlige personskader. Tag derfor tændhætten af, når maskinen ikke er under opsyn.

ADVARSEL! Beskadigede knive kan øge risikoen for ulykker.

Personligt beskyttelsesudstyr

VIGTIGT!

En hækkeklipper kan ved skødesløs eller forkert brug være et farligt redskab, som kan forårsage alvorlige, i visse tilfælde livsfarlige skader. Det er meget vigtigt, at du læser og forstår indholdet i denne bog.

Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset.

HØREVÆRN

Høreværn med tilstrækkelig dæmpning skal bruges.

ØJENVÆRN

Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkendte beskyttelsesbriller. Med godkendte beskyttelsesbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande.

HANDSKER

Handsker skal benyttes, når det er nødvendigt, f.eks. ved montering af skæreudstyr.

STØVLER

Brug skridsikre og stabile støvler eller sko.

Brug rivefast materiale i tøjet og undgå alt for løstsiddende tøj, som nemt sætter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Bær ikke smykker, shorts eller sandaler, og gå ikke barfodet. Sørg for, at håret ikke hænger neden for skuldrene.

FØRSTEHJÆLP

Forbindingskasse skal altid findes i nærheden.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

VIGTIGT!

Al service og reparation af maskinen kræver specialuddannelse. Dette gælder særligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

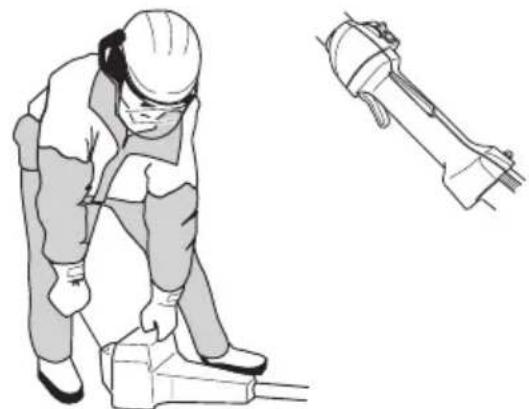

Gasreguleringslås

Gasreguleringslåsen er konstrueret med henblik på at forhindre ufrivillig aktivering af gasreguleringen. Når spærren (A) trykkes ned mod håndtaget (= når man holder om håndtaget) frikobles gasreguleringen (B). Når grebet om håndtaget slippes, sættes både gasreguleringen og gasreguleringslåsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhængige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk låses i "tomgang".

Kontroller, at gasreguleringen er låst i tomgangsstilling, når gasreguleringslåsen befinder sig i udgangsstilling.

Tryk gasreguleringslåsen ind, og kontroller, at den vender tilbage til udgangsstillingen, når den slippes.

Se anvisningerne under overskriften Start. Start hækkeklipperen, og giv fuld gas. Slip gasreguleringen, og kontroller, at knivene standser, og at de bliver stændeste. Hvis knivene bevæger sig med gasreguleringen i tomgangsstilling, skal karburatorens tomgangsindstilling justeres. Se anvisningerne under overskriften Vedligeholdelse.

Stopkontakt

Stopkontakten skal bruges til at slukke for motoren.

Start motoren, og kontroller, at motoren slukkes, når stopkontakten sættes i stopposition.

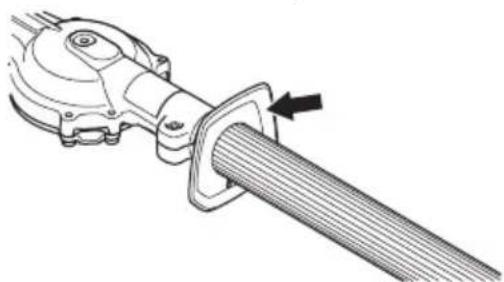

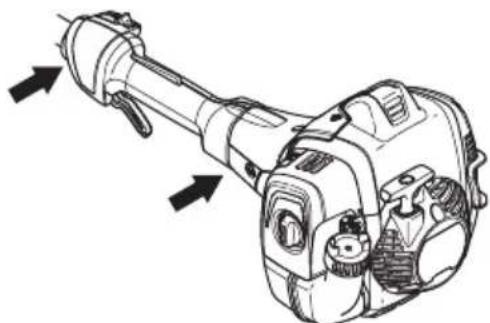

Håndbeskyttelse

Håndbeskyttelsen skal beskytte hånden mod at komme i kontakt med de kørende knive, f.eks. hvis brugeren mister grebet om det forreste håndtag.

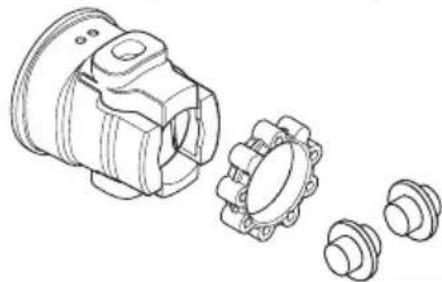

Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblik på at give en så vibrationsfri og behagelig brug som muligt.

Maskinens vibrationsdæmpningssystem reducerer overførslen af vibrationer mellem motorenheden/skæreudstyret og maskinens håndtagsenhed.

ADVARSEL! Overeksponering af vibrationer kan medføre blodkar- eller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en læge, hvis du oplever kropslige symptomer, som kan relateres til overeksponering af vibrationer. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, "kildren", "stikken", smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer fremkommer almindeligvis i fingre, hænder eller håndled. Risiciene kan øges ved lave temperaturer.

GENERELLE SIKKERHEDSINSTRUKTIONER

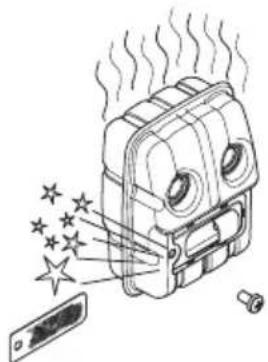

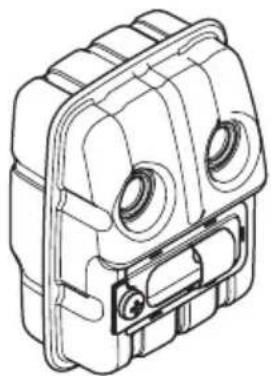

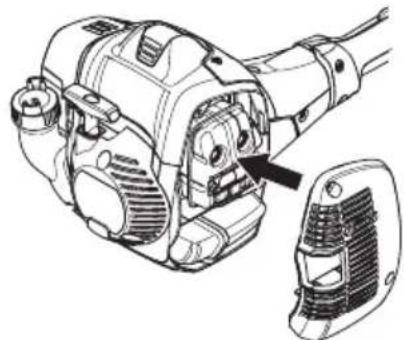

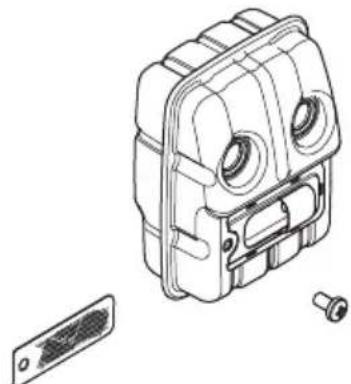

Lyddæmper

Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Lyddæmpere udstyret med katalysator er desuden konstrueret med henblik på at reducere skadelige stoffer i udstødningsgasserne.

I lande med varmt og tørt klima er risikoen for brand åbenbar. Vi har derfor udstyret visse lyddæmpere med et såkaldt gnistfangernet. Kontroller, om din maskine har et sådant net.

For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes.

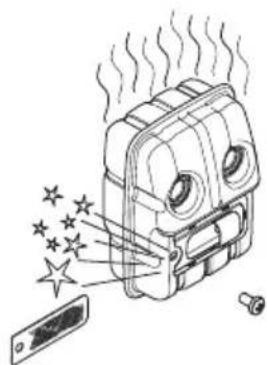

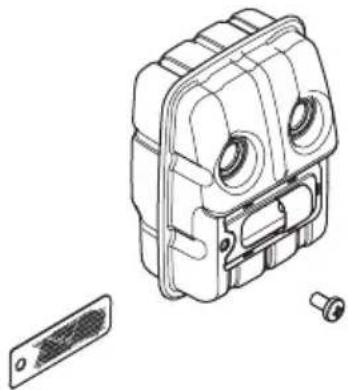

Er din maskines lyddæmper udstyret med et gnistfangernet, skal dette renses regelmæssigt. Et tilstoppet net medfører, at motoren kører varm med alvorlig motorskade til følge.

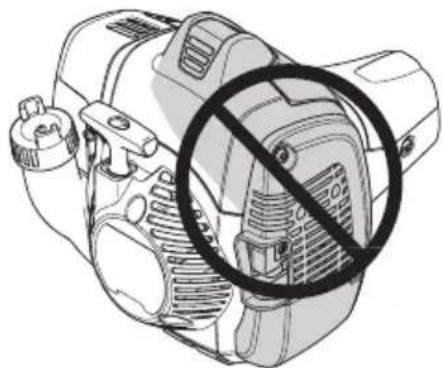

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren!

ADVARSEL! Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget.

ADVARSEL! Husk at:

Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

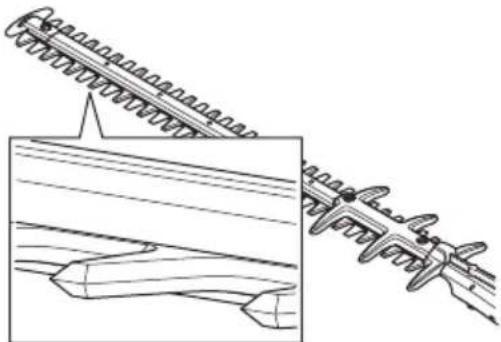

Kniv

Knivenes ægge er for hårde til almindelig filing. Sløve knive skal files med en slibemaskine.

Bøjede eller beskadigede klinger skal udskiftes.

Knivbeskyttelse

Knivbeskyttelsen (A) er beregnet til at beskytte kropsdele mod at komme i kontakt med knivene (B).

Kontroller, at knivbeskyttelsen hverken har skader eller deformeringer. Bøjet eller beskadiget klingebeskyttelse skal udskiftes.

Gear

Efter arbejde med maskinen bliver gearkassen varm. Rør ikke ved gearkassen for at undgå forbrændinger.

MONTERING

Montering af klippeaggregat

Sæt skærehovedet på akslen, så skruen (A) flugter med hullet på akslen. Sørg for, at drivakslen griber ind i tandhjulet.

Spænd skruen A. - Spænd skruen B.

Brændstofsikkerhed

Start aldrig maskinen:

1 Hvis du har spildt brændstof på den. Aftør al det spildte brændstof, og lad benzindampene fordampe. 2 Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe. 3 Hvis maskinen lækker brændstof. Kontrollér regelmæssigt for lækage fra tankdæksel og brændstofslanger. Kontakt dit serviceværksted i tilfælde af lækage.

• Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller ildfyr.
• Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.
• Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof. Tøm tanken i egnede beholdere og i et godt ventileret område.
• Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring.
• Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen.
• Fastgør maskinen under transport.
• For at undgå utilsigtet start af motoren skal tændhætten altid fjernes, når maskinen ikke skal bruges i længere tid, når den ikke er under opsyn, og når den skal efterses.
• Lad hækkeklipperen køle af efter brug, inden den opbevares.

ADVARSEL! Vær forsigtig ved håndtering af brændstof. Tænk på brand-, eksplosions- og indåndingsrisikoen.

Drivmiddel

BEMÆRK! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. For at sikre et korrekt blandingsforhold er det vigtigt at måle den oliemængde, der skal blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejl i oliemængden blandingsforholdet kraftigt.

ADVARSEL! Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

ADVARSEL! Sørg for god luftventilation ved al brændstofhåndtering.

Benzin

BEMÆRK! Brug altid kvalitetsbenzin med et oktantal på mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren.

Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes.

Etanolblandet brændstof E10 kan benyttes (maks. 10% etanolblanding). Brug af etanolblandinger med højere etanolindhold end E10 vil få motoren til at køre magert, hvilket kan føre til motorhavari.

• Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
• Ved arbejde med kontinuerligt højt omdrejningstal anbefales et højere oktantal.

Totaktsolie

• For at opnå det bedste resultat og en optimal funktion skal HUSQVARNA totaktsolie, som er specielt udviklet til vores luftafkølede totaktsmotorer, anvendes.
• Brug aldrig totaktsolie beregnet til vandafkølede udenbordsmotorer, såkaldt outboardolie (kaldes TCW).
• Brug aldrig olie beregnet til firetaktsmotorer.
• En lav oliekvalitet eller en for fed olie/brændstofblanding kan forværre katalysatorens funktion og reducere dens levetid.

BRÆNDSTOFHÅNDTERING

• Blandingsforhold

1:50 (2%) med HUSQVARNA totaktsolie.

1:33 (3%) med andre olier, der er beregnet til luftafkølede totaktsmotorer i klasserne JASO FB/ISO EGB.

Benzin, liter Totaktsolie, liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

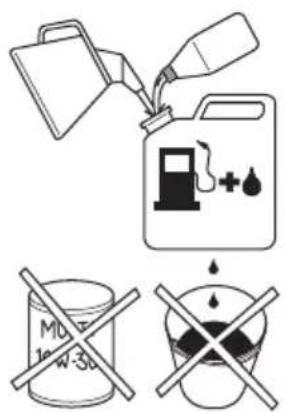

Blanding

Bland altid benzin og olie i en ren beholder, der er godkendt til benzin. Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i. - Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.

• Bland ikke brændstof til mere end maks. 1 måneds behov. Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

Tankning

ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Bland og påfyld brændstoffet udendørs, hvor der ikke kan forekomme gnister eller åben ild.

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet.

Tank aldrig med motoren i gang.

Stands motoren, og lad den afkøle nogle minutter før tankning. Fyld altid brændstof på i et godt ventileret sted. Fyld aldrig brændstof på maskinen indendørs.

Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder.

Spænd tankdækslet omhyggeligt efter tankning.

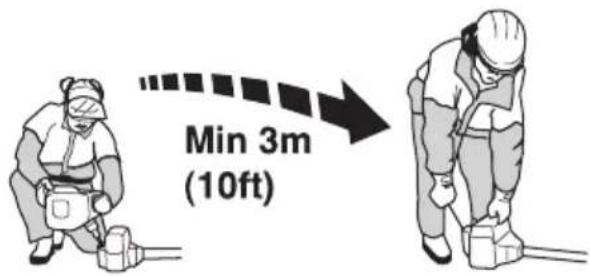

Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

• Anvend en brændstofdunk med overløbssikring. Hvis du har spildt brændstof på den. Efter alt det spildte brændstof, og lad benzinresterne fordampe.
• Tør rent omkring tankdækslet. Forureninger i tanken kan medføre driftsforstyrrelser.
• Sørg for, at brændstoffet er blandet godt ved at ryste beholderen, inden tanken fyldes.

Kontrol før start

• Inspicér arbejdsområdet. Fjern alle genstande, der kan slynges op.
• Kontroller skæreudstyret. Brug aldrig sløve, revnede eller beskadigede knive.
• Kontroller maskinen, så den er i optimal stand. Kontroller, at alle møtrikker og bolte er spændt.
• Kontroller, at gearet er smurt korrekt. Se anvisningerne under overskriften Gear.
• Kontroller, at skæreudstyret altid stopper i tomgang.
• Brug kun maskinen til det formål, den er beregnet til.
• Kontroller, at håndtaget og sikkerhedsfunktioner er i orden. Brug aldrig en maskine, som mangler dele eller er ændret i strid med specifikationerne.
• Alle dæksler skal være monteret korrekt og være fejlfri før start af maskinen.

Start og stop

ADVARSEL! Et komplet koblingsdæksel med styrestang skal være monteret, inden maskinen startes, da koblingen ellers kan løsne sig og forårsage personskader.

Flyt altid maskinen ca. 3 meter fra tankningsstedet inden start. Anbring maskinen på et fast underlag. Husk, at knivene kan bevæge sig, når motoren starter. Kontroller, at knivene ikke kommer i kontakt med noget objekt. Kontroller, at der ikke opholder sig uvedkommende personer i arbejdsområdet, da der ellers er risiko for alvorlige personskader.

Sikkerhedsafstanden er 15 meter.

Kold motor

Brændstofpumpe:

Tryk flere gange på brændstofpumpens gummiblaere, indtil blæren fyldes med brændstof. Det er ikke nødvendigt at fylde blæren helt.

Choker:

Stil chokeren i chokestilling.

Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!).

Start

Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk.

Sæt chokeren tilbage i udgangsposition, umiddelbart når motoren tænder, og gør nye startforsøg, indtil motoren starter. Lad maskinen køre i tomgang nogle sekunder, før du giver fuld gas.

BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

BEMÆRK! Anbring ikke nogen legemsdele på den markerede overflade. Kontakt kan medføre forbrændinger af huden eller elektrisk stød, hvis tændhætten er defekt. Anvend altid handsker. Anvend aldrig en maskine med defekt tændhætte.

Varmotor

Tryk flere gange på brændstofpumpens gummiblaere, indtil blæren fyldes med brændstof. Det er ikke nødvendigt at fylde blæren helt.

Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk.

Stop

Motoren standses ved at sætte stopkontakten på stop.

BEMÆRK! Stikkontakten skifter automatisk til start. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering, kontrol og/eller vedligeholdelse.

Generelle arbejdsinstruktioner

VIGTIGT!

Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med hækkeklipper.

Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted.

Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

ADVARSEL! Maskinen kan forårsage alvorlige personskader. Læs sikkerhedsinstruktionerne omhyggeligt igennem. Gør dig bekendt med, hvordan du skal anvende maskinen.

ADVARSEL! Klippende værktøj. Berør ikke værktøjet uden først at slukke for motoren.

• Brug altid støvler og øvrigt udstyr, som er beskrevet under overskriften Personligt beskyttelsesudstyr.
• Brug altid arbejdstøj og kraftige benklæder.
• Brug aldrig løstsiddende tøj eller smykker. Sørg for, at håret ikke hænger ned over skuldrene.

Sikkerhedsinstruktioner for omgivelserne

• Tillad aldrig børn at bruge maskinen.
• Sørg for, at ingen kommer nærmere end 15 meter under arbejdet. Lad aldrig andre bruge maskinen, uden at du har sikret dig, at vedkommende har forstået indholdet i brugsanvisningen. Arbejd aldrig på en stige, stol, palle eller fra et andet højt sted, som ikke er helt stabilt.

Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.

Sikkerhedsinstruktioner under arbejdet

• Sørg altid for, at du har en sikker og stabil arbejdsposition.
• Brug altid begge hænder til at holde maskinen. Hold maskinen på siden af kroppen.

• Anvend højre hånd til at betjene gashåndtaget.

• Sørg for, at hænder og fødder ikke kommer i nærheden af skæreudstyret, når motoren er i gang. Når motoren slukkes, skal du holde hænder og fødder væk fra skæreudstyret, indtil det er standset helt.
• Pas på grenstumper, som kan slynges væk under klipningen.
• Læg altid maskinen på jorden, når du ikke arbejder med den.
• Skær ikke for nær ved jorden. Sten eller andre løse genstande kan blive slynget op.
• Undersøg klippeområdet med hensyn til fremmedlegemer såsom elledninger, insekter og dyr eller andre genstande, som kan skade skæreudstyret, f.eks. metalgenstande.

Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontroller, at maskinen ikke er beskadiget. Reparer eventuelle skader. - Skulle et eller andet sætte sig fast i knivene under arbejdets gang, skal motoren slukkes og standse helt, inden knivene rengøres. Fjern tændkablet fra tændrøret. - Stil aldrig maskinen ned på jorden med motoren i drift uden at have den under opsyn. Hvis klingerne kommer til at sidde fast, kan de løsnes igen ved at stikke kombinøglen ind i gearhuset.

Fjern proppen. - Indsæt kombinøglen, og drej den for at frigøre klingerne manuelt.

Sikkerhedsinstruktioner efter arbejdets ophør

• Transportbeskyttelsen skal altid sættes på skæreudstyret, når maskinen ikke anvendes.
• Inden rengøring, reparation eller inspektion skal du kontrollere, at skæreudstyret er standset helt. Fjern tændrørskablet fra tændrøret.
• Anvend altid kraftige handsker ved reparation af skæreudstyret. Det er meget skarpt, og snitsår kan meget let forekomme.

Opbevar maskinen utilgængeligt for børn. - Brug kun originale reservedele ved reparation.

Grundlæggende arbejdsteknik

Arbejd med pendullignende bevægelser nedefra og op ved klipning af sider.

• Tilpas gasgivningen i forhold til belastningen.
• For at opnå den bedste balance skal maskinen holdes så tæt ind til kroppen som muligt.

• Pas på, at spidsen ikke berører jorden.
• Prøv ikke at forcere arbejdet, men gå tilpas hurtigt frem, så alle kviste klippes af med en jævn overflade.

Vedligeholdelse

Lad maskinen køle lidt ned, før der udføres kontrol og vedligeholdelse af den.

Karburator

Justering af tomgangsomdrejningstallet

Inden der foretages justeringer, skal det kontrolleres, at luftfiltret er rent, og at luftfilteråget er monteret.

Justér tomgangsomdrejningstallet med tomgangsskruen, hvis en ny justering er nødvendig. Drej først T-skruen med uret, indtil knivene begynder at bevæge sig. Drej derefter T-skruen mod uret, indtil knivene standser.

Omdrejningstallet er justeret korrekt, når motoren kører jævnt i begge positioner. Der bør også være en god marginal til det omdrejningstal, hvor knivene begynder at bevæge sig.

Anbefalet omdrejningstal i tomgang: Se kapitlet Tekniske data.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, eller hvis udstyret står stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret.

Lyddæmper

BEMÆRK! Visse lyddæmpere er forsynet med katalysator. Se kapitlet Tekniske data for at se, om din maskine er forsynet med katalysator.

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Visse lyddæmpere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sådan lyddæmper, bør nettet rengøres en gang om ugen. Dette gøres bedst med en stålbørste.

Nettet på katalysatorens lyddæmper skal kontrolleres, og ved eventuelle skader på gnistfangernettet skal det udskiftes. Hvis gnistfangernettet ofte er tilstoppet, kan dette være tegn på, at katalysatorens funktion er nedsat. Kontakt din forhandler for at få det kontrolleret. Med et tilstoppet gnistfangernet overophedes maskinen med skader på cylinder og stempel til følge.

BEMÆRK! Brug aldrig maskinen med en lyddæmper, der er i dårlig stand.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren!

Kølesystem

For at holde en så lav driftstemperatur som muligt er maskinen udstyret med et kølesystem.

Kølesystemet består af:

1 Luftindtag i startaggregat. 2 Ventilatorflanger på svinghjulet. 3 Køleribber på cylinderen. 4 Cylinderdæksel (leder køleluften mod cylinderen). 5 Lyddæmperdæksel 6 Lyddæmperplade

Rens kølesystemet med en børste en gang om ugen, under støvfyldte forhold oftere. Et snavset eller tilstoppet kølesystem medfører overopvarmning af maskinen med skader på cylinderen og stemplet til følge.

Tændrør

Tændrørets tilstand påvirkes af:

• En forkert indstillet karburator.
• En forkert olieblanding i brændstoffet (for meget eller forkert olie).
• Et snavset luftfilter.

Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,65 mm.

Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontroller, at tændrøret har såkaldt radiostøjdæmpning. Se kapitlet Tekniske data.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Karburatorforstyrrelser. - Startproblemer. - Dårlig effekt. - Unødvendig slitage på motorens dele. - Unormalt højt brændstofforbrug.

Rengør filteret efter 25 timers drift eller oftere, hvis forholdene er usædvanligt støvede.

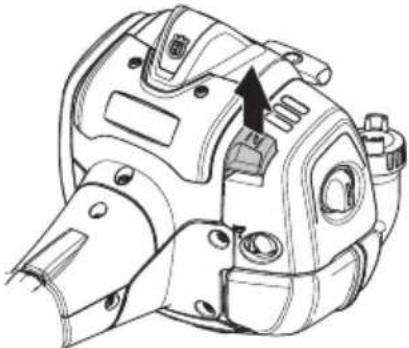

Rengøring af luftfilter

Luk chokerhåndtaget ved at stille chokeren i en chokerposition.

Afmonter luftfilterdækslet, og fjern filteret. Vask det i varmt sæbevand. Sørg for, at filteret er helt tørt, når det genmonteres.

Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

Bruges maskinen under støvede forhold, skal luftfiltret indsmøres i olie. Se anvisningerne under overskriften Indsmøring af luftfilter i olie.

Indsmøring af luftfilter i olie

Brug altid HUSQVARNA filterolie art. nr. 531 00 92-48. Filterolien indeholder opløsningsmiddel, så den er nem at fordele jævnt i filteret. Undgå derfor kontakt med huden.

Læg filteret i en plastpose, og påfyld filterolien. Tryk på plastposen for at fordele olien. Tag filteret i plastposen ud, og hæld den overskydende olie fra, inden filteret monteres i maskinen. Brug aldrig almindelig motorolie. Den synker meget hurtigt ned gennem filteret og lægger sig på bunden.

Gear

Gearhuset er forsynet med en smørenippel til påfyldning af smøremiddel. Anvend en fedtsprøjte til påfyldning af fedt. Dette skal gøres for hver arbejdstime. Anvend Husqvarnas gearfedt - hækkeklipper.

BEMÆRK! Gearet skal ikke fyldes helt med fedt. Fedtet udvides af den varme, som opstår, når maskinen kører. Hvis gearet var helt fyldt med fedt, er der risiko for ødelagte pakninger og fedtlækage.

Fedtet i gearhuset skal normalt ikke skiftes, medmindre der foretages reparationer.

Smør knivbjælkerne med specialsmøremidlet, art.-nr. (UL 21) for længere tids opbevaring.

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted.

Vedligeholdelse	Dagligte f读后yn	Ugentlget eftersyn	Månedligt eftersyn
Rengør maskinen uvdendigt. X
Kontroller, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmaessigt henseende.	X
Kontroller, at stopkontakten fungerer. X
Kontroller, at knivene ikke bevæger sig i tomgang eller med chokeren i startgasposition.	X
Kontroller, at knivene er intakte og ikke har revner aller andre skader. Skift knivene om nødvendigt.	X
Kontroller, at knivbeskyttelsen hverken har skader aller deformeringer. Udskift knivbeskyttelsen, hvis den er bøjet aller beskadiget.	X
Rens luftfilteret. Udskift om nødvendigt. X
Kontroller, at handbeskyttelsen er intakt. Udskift beskadiget beskyttese.	X
Kontroller, at skruer og møtrikker er spændte. X
Kontroller, at haverken motor, tank eller brændstofrør lækker brændstof.	X
Kontroller startmotoren og dens startsnor. X
Rengør tændrøret uvdendigt. Afmonter det, og kontrollér elektrodeafstanden. Juster afstanden til 0,65 mm, uller udskift tændrøret. Kontroller, at tændrøret har sikkaldt radiostøjdæmpning.		X
Rengør maskinens kolesystem. X
Rengør karburatoren uvdendigt og rummet omkring den. X
Fyld gearhuset med fedit. Det skal gores for hvir ca. 60 driftstimer.		X
Kontroller, at de bolte, som holder knivene, er fastspændt korrekt. X
Rengør brændstoffanken. X
Kontroller, at brændstofffilteret er rent, og at der ikke er sprækker erler andre defekter i brændstoffslangen. Udskift den om nødvendigt.			X
Kontroller alle kabler og til Slutninger. X
Kontroller kobling, koblingsfjedre og koblingstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.			X
Udskift tændrøret. Kontroller, at tændrøret har sikkaldt radiostøjdæmpning.			X
Kontroller, og renngør eventuelt lyddæmperens gnistfangernet (gælder kun lyddæmpere med katalysator).			X
For at mindske brandfaren skal snavs, blade og overskydende smøreolie m.m. fjernes fra lyddæmperen og motoren.			X

TEKNISKE DATA

Tekniske data

525HF3S

Motor

Cylindervolumen, cm³ 25,4

Cylinderdiameter, mm 34

Slaglængde, mm 27

Tomgangsomdrejninger, o/min. 3000

Anbefalet maks. rusningshastighed, o/min. 12000

Maks. motoreffekt iht. ISO 8893, kW/ o/min 0,9/8500

Lyddæmper med katalysator Ja

Omdrejningstalreguleret tændingssystem Ja

Tændingssystem

Tændrør NGK BPM8Y

Elektrodeafstand, mm 0,65

Brændstof/-smøresystem

Volumen benzintank, liter 0,5

Vægt

Vægt, uden brændstof, kg 6,1

Støjemissioner

(se anm. 1)

Lydeffektniveau, målt dB(A) 105

Lydeffektniveau, garanteret LWA dB(A) 106

Lydniveauer

(se anm. 2)

Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 22868, dB(A):

Vibrationsniveauer

(se anm. 3)

Ækvivalente vibrationsniveauer (a hv,eq) i håndtag målt i henhold til EN ISO 22867, m/s²

Klingehastighed ved maks. hastighed, klip/min 4339

Anm. 1: Emission af støj til omgivelserne målt som lydeffekt (Lw) i henhold til Rådets direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.

Anm. 2: Rapporterede data for ækvivalent lydtryksniveau for maskinen har en typisk statistisk spredning (standardafvigelse) på 1 dB(A).

Anm. 3: Rapporterede data for ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1 m/s².

TEKNISKE DATA

EF-overensstemmelseserklæring (gælder kun Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. [phone], erklærer hermed på eget ansvar, at hækkeklipperen Husqvarna 525HF3S fra 2016 årgangsserienummer og fremad (året er angivet i klartekst på typeskiltet plus et efterfølgende serienummer), overholder forskrifterne i RÅDETS DIREKTIV:

• af den 17. maj 2006 "om maskiner" 2006/42/EF.
• af den 26. februar 2014 "om elektromagnetisk kompatibilitet" 2014/30/EU.
• af den 8. maj 2000 "om emission af støj til omgivelserne" 2000/14/EF. Overensstemmelsesvurdering udført i henhold til Bilag V. Oplysninger om støjemissioner fremgår af kapitlet Tekniske data.

Følgende standarder er opfyldt:

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige har udført frivillig EU-typekontrol for Husqvarna AB. Certifikaterne har nummer: SEC/14/2406

SMP Svensk Maskinprovning AB har også bekræftet overensstemmelse med bilag V i Rådets direktiv 2000/14/EF.

Certifikaterne har nummer: 01/94/020 - 525HF3S

Huskvarna, den 30. marts 2016

Per Gustafsson, udviklingschef (Autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation.)

Symboler

Regelmæssig rengøring er nødvendig.

Visuel kontrol.

Vernebriller og visir må benyttes.

INNHOLD

Hvis lyddemperen i maskinen er utstyrt med gnistfangernett, må dette rengjøres regelmessig. Et tilstoppet nett fører til at motoren går varm, med alvorlig motorskade som følge.

Bøyde eller ødelagte blader må skiftes.

Knivbeskyttelse

ADVARSEL! Start aldri maskinen hvis ikke komplett koblingsdeksel med riggrør er montert, ellers kan koblingen løsne og forårsake personskader.

Sikkerhetsavstanden er 15 meter.

Kald motor

Brennstoffpumpe:

Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff begynner å fylle blæren. Blæren behøver ikke å fylles helt.

Choke:

Still chokehendelen i choke-stilling.

Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med en slik lyddemper, bør nettet rengjøres en gang i uken. Dette gjøres enklest med en stålborste.

Nettet på katalysatorens lyddemper må kontrolleres og om nødvendig rengjøres en gang i måneden. Bruk en metalltrådbørste. Hvis gitteret er skadet, må det skiftes. Hvis nettet ofte er tettet igjen, kan dette være et tegn på at katalysatorens funksjon er nedsatt. Kontakt din forhandler for kontroll. Maskinen overopphetes hvis nettet er tett, med skader på sylinder og stempel som følge.

OBS! Bruk aldri maskinen med en lyddemper som er i dårlig stand.

For at opnå den bedst mulige driftstemperatur er maskinen udstyret med et kølesystem.

Kølesystemet består af:

1 Luftindtag i startmotoren. 2 Ventilatorblade på svinghjulet. 3 Køleribber på cylinderen. 4 Cylinderdæksel (leder køleluften mod cylinderen). 5 Lyddæmperdæksel 6 Lyddæmperplade
