525HF3S - Pensaiden Leikkurit HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Bensiinikäyttöinen pensasleikkuri
Merkki	Husqvarna
Malli	525HF3S
Iskutilavuus	25,4 cm³
Moottorin maksimiteho	0,9 kW / 8500 kierr./min
Paino (ilman polttoainetta)	6,1 kg
Polttoainesäiliön tilavuus	0,5 L
Terien pituus	650 mm
Terän nopeus	4339 leikkausta/min
Joutokäyntikierrosluku	3000 kierr./min
Maksimiylikierrosluku	12 000 kierr./min
Sytytystulppa	NGK BPM8Y (välys 0,65 mm)
Taattu äänitehotaso	106 dB(A)
Tärinätaso (etukahva)	3,9 m/s²
Tärinätaso (takakahva)	2,9 m/s²
Polttoaine	Bensiini-öljyseos (suhde 1:50 Husqvarna-öljyllä)
Moottorityyppi	2-tahti, ilmajäähdytteinen
Äänenvaimennin katalysaattorilla	Kyllä
Tärinänvaimennusjärjestelmä	Kyllä
Turvavarusteet	Kaasulukitus, pysäytyskytkin, kädensuojus, teräsuojus
Ilmansuodattimen huolto	25 käyttötunnin välein
Vaihteiston voitelu	60 käyttötunnin välein
Korjattavuus	Alkuperäisiä Husqvarna-osia suositellaan

Usein kysytyt kysymykset - 525HF3S HUSQVARNA

Mitä polttoainetta Husqvarna 525HF3S käyttää?

Käytä lyijyttömän bensiinin (oktaaniluku vähintään 90) ja kaksitahtiöljyn seosta. Husqvarna-öljyllä seossuhde on 1:50 (2 %). Muilla JASO FB/ISO EGB -standardin mukaisilla öljyillä seossuhde on 1:33 (3 %). Älä koskaan käytä perämoottoriöljyä (TCW) tai nelitahtiöljyä.

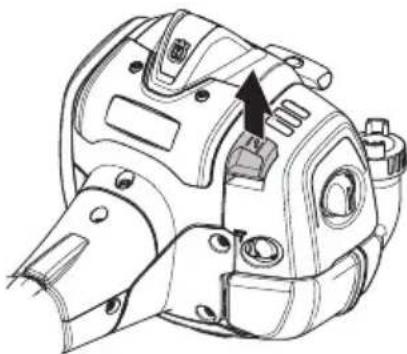

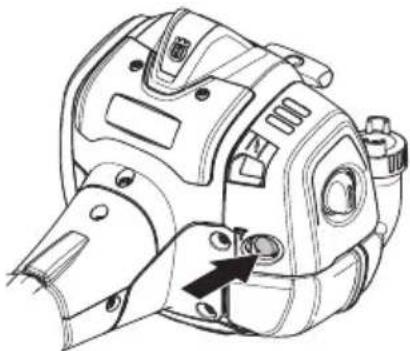

Kuinka käynnistää kylmä moottori?

Aktivoi polttoainepumppu painamalla poljinta useita kertoja, kunnes polttoainetta ilmestyy. Vedä käynnistyssuuttimen vivusta. Aseta laite maahan ja pidä sitä tukevasti vasemmalla kädellä (älä jalalla). Vedä käynnistysnarua hitaasti, kunnes tunnet vastusta, ja vedä sitten voimakkaasti. Heti kun moottori yskähtää, työnnä käynnistyssuutin takaisin ja jatka vetämistä, kunnes moottori käynnistyy. Anna moottorin käydä tyhjäkäynnillä muutama minuutti lämmetäkseen.

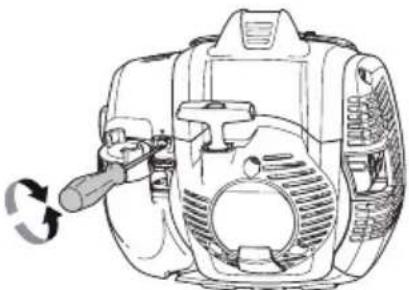

Kuinka säätää pensasleikkurin joutokäynti?

Joutokäynti säädetään T-ruuvilla. Kierrä ruuvia myötäpäivään, kunnes terät alkavat pyöriä, ja kierrä sitten vastapäivään, kunnes terät pysähtyvät. Suositeltu joutokäyntikierrosluku on 3000 kierr./min. Jos et saa teriä pysähtymään, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Mitä tehdä, jos terät juuttuvat?

Pysäytä moottori välittömästi ja odota, että se pysähtyy kokonaan. Irrota sytytystulpan hattu. Käytä mukana tulevaa yhdistelmäavainta: työnnä se koteloon ja käännä vapauttaaksesi terät manuaalisesti. Tarkista, etteivät terät ole vaurioituneet ennen uudelleenkäynnistystä.

Mitä sytytystulppaa käyttää ja mikä välys?

Käytä sytytystulppaa NGK BPM8Y, jonka elektrodien välys on 0,65 mm. Vaihda se kuukauden välein tai useammin tarvittaessa. Varmista, että siinä on häiriönpoistaja.

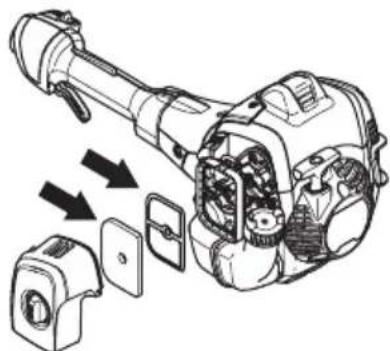

Kuinka huoltaa ilmansuodatinta?

Puhdista suodatin 25 käyttötunnin välein (useammin pölyisissä olosuhteissa). Avaa kotelo, irrota suodatin, pese se lämpimällä saippuavedellä, huuhtele ja kuivaa täysin. Jos konetta käytetään pölyisessä ympäristössä, öljyä suodatin Husqvarna-öljyllä (ref. 531 00 92-48).

Mikä on laitteen paino?

Husqvarna 525HF3S:n paino ilman polttoainetta on 6,1 kg. Täydellä tankilla noin 6,5 kg.

Kuinka voidella leikkuuvaihde?

Vaihde on voideltava 60 käyttötunnin välein. Käytä ruiskua ja ruiskuta Husqvarna-pensasleikkurin erikoisrasvaa rasvanipan kautta. Älä täytä liikaa, koska rasva laajenee kuumuudessa.

Mitkä ovat turvaetäisyydet käytön aikana?

Pidä vähintään 15 metrin etäisyys koneen ja henkilöiden tai eläinten välillä. Sähkölinjojen kohdalla pidä vähintään 10 metrin etäisyys. Älä koskaan työskentele tikkailla tai epävakaassa asennossa.

Kuinka kuljettaa ja säilyttää pensasleikkuria?

Käytä aina teräsuojusta kuljetuksen aikana. Kiinnitä kone liikkumisen estämiseksi. Ennen pitkäaikaista säilytystä tyhjennä polttoainesäiliö, puhdista laite, irrota sytytystulpan hattu ja säilytä kuivassa paikassa poissa lasten ulottuvilta. Anna moottorin jäähtyä ennen säilytystä.

KÄYTTÖOHJE 525HF3S HUSQVARNA

FI Käyttöohje 90-111

VAROITUS! Pensastrimmi voi huolimattomasti tai virheellisesti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On erittäin tärkeää, että luet ja ymmärrät sisällön.

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Käyttöaiheet:

• Suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa. Hyväksyttyjä kuulonsuojaimia. Hyväksyttyjä silmiensuojaimia.

Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.

Leikkaava työkalu. Älä koske työkaluun pysäyttämättä ensin moottoria.

Tätä konetta ei ole eristetty sähköisesti. Jos kone joutuu kosketuksiin jännitteellisten johtimien kanssa tai niiden lähelle, voi seurauksena olla kuolemantapaus tai vakava ruumiinvamma. Sähköjännite voi siirtyä pisteestä toiseen nk. valokaarta pitkin. Mitä suurempi jännite on, sitä pidemmän matkan se voi

kulkea. Sähköjännite voi kulkea myös oksia ja muita esineitä pitkin, varsinkin jos ne ovat märkiä. Pidä aina vähintään 10 m:n etäisyys koneen ja jännitteellisen johtimen ja/tai sen kanssa kosketuksissa olevien esineiden välillä. Jos joudut työskentelemään lyhyemmällä turvavälillä, ota aina yhteys ko. sähköyhtiöön varmistaaksesi, että jännite on katkaistu, ennen kuin aloitat työsi.

Kone voi olla vaarallinen! Koneen käyttäjän on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15 metriä lähemmäksi.

Pidä kaikki kehonosat poissa kuumilta pinnoilta.

Käytä aina hyväksyttyjä suojakäsineitä.

Käytä luistamattomia ja tukevia saappaita tai kenkiä.

Melupäästöt ympäristön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Käynnistysohje. Katso ohjeet otsikon Käynnistys ja pysäytys alla annetut ohjeet.

Muita koneen

tunnuksia/tarroja

tarvitaan

tietyillä

markkina-

alueilla ilmaisemaan erityisiä sertifiointivaatimuksia.

Moottori sammutetaan viemällä pysäytyskatkaisin pysäytysasentoon. HUOM! Pysäytyskatkaisin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman

käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.

Käytä aina hyväksyttyjä suojakäsineitä.

Puhdistettava säännöllisesti.

Silmämääräinen tarkastus.

Suojalaseja tai visiiriä on käytettävä.

Sisältö: Ennen käynnistystä on

MERKKIEN SELITYKSET

Tunnukset 90

SISÄLTÖ

Sisältö 91

Ennen käynnistystä on huomioitava seuraavaa: 91

JOHDANTO

Hyvä asiakas! 92

KONEEN OSAT

Koneen osat 93

YLEISET TURVAOHJEET

Tärkeää 94

Henkilökohtainen suojavarustus 94

Koneen turvalaitteet 95

ASENNUS

Leikkuulaitteen asennus 99

POLTTOAINEEN KÄSITTELY

Polttoaineturvallisuus 100

Polttoaine 100

Tankkaus 101

KÄYNNISTYS JA PYSÄYTYS

Tarkastus ennen käynnistystä 102

Käynnistys ja pysäytys 102

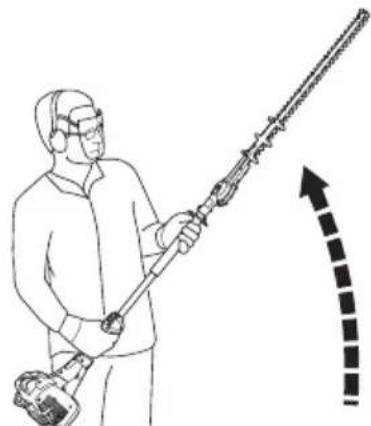

PERUSTEKNIIKKA

Yleiset työohjeet 104

KUNNOSSAPITO

Kunnossapito 106

Kaasutin 106

Äänenvaimennin 106

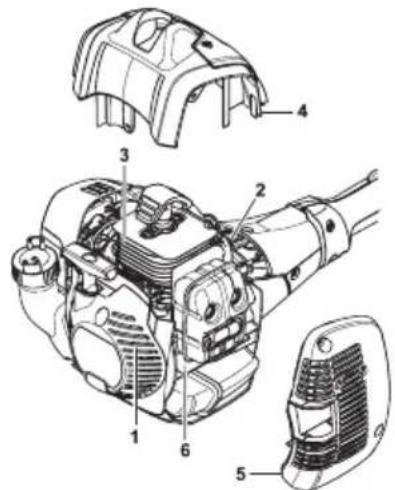

Jäähdytysjärjestelmä 107

Sytytystulppa 107

Ilmansuodatin 107

Vaihde 108

Puhdistus ja voitelu 108

Huoltokaavio 109

TEKNISET TIEDOT

Tekniset tiedot 110

EY-vaatimustenmukaisuusvakuutus 111

Huomioitava seuraavaa:

Lue käyttöohje huolellisesti.

VAROITUS! Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Käytä siksi aina hyväksyttyjä kuulonsuojaimia.

VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS! Pensastrimmi voi huolimattomasti tai virheellisesti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

JOHDANTO

Hyvä asiakas!

Onnittelemme Husqvarna-tuotteen valinnan johdosta! Husqvarnan perinteet ulottuvat vuoteen 1689 saakka, jolloin kuningas Kaarle XI antoi pystyttää Huskvarna-joen rannalle tehtaan muskettien valmistukseen. Sijoitus Huskvarna-joen rannalle oli looginen, koska jokea käytettiin vesivoiman tuottamiseen ja se toimi siten vesivoimalana. Näiden yli 300 vuoden ajan, joiden aikana Husqvarnan tehdas on ollut toiminnassa, siellä on valmistettu lukemattomia tuotteita, aina puuliesistä moderneihin keittiökoneisiin, ompelukoneisiin, polkupyöriin, moottoripyöriin jne. 1956 lanseerattiin ensimmäinen moottoriruohonleikkuri, jota seurasi vuonna 1959 moottorisaha, ja sillä alalla Husqvarna nykyisin toimii.

Husqvarna on tänä päivänä yksi maailman johtavista metsä- ja puutarhatuotteiden valmistajista, jonka tärkeimpänä kriteerinä on laatu ja suorituskyky. Liikeideana on kehittää, valmistaa ja markkinoida moottorikäyttöisiä tuotteita metsän- ja puutarhanhoitoon sekä rakennus- ja laitosteollisuudelle. Husqvarnan tavoitteena on myös olla eturivissä ergonomiassa, käyttäjäystävällisyydessä, turvallisuudessa ja ympäristöajattelussa, minkä vuoksi olemme kehittäneet lukuisia onnistuneita yksityiskohtia tuotteiden parantamiseksi näillä alueilla.

Olemme vakuuttuneita, että tulette tyytyväisinä arvostamaan tuotteemme laatua ja suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike.

Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle.

Kiitämme Husqvarna-tuotteen valitsemisesta!

Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.

KONEEN OSAT

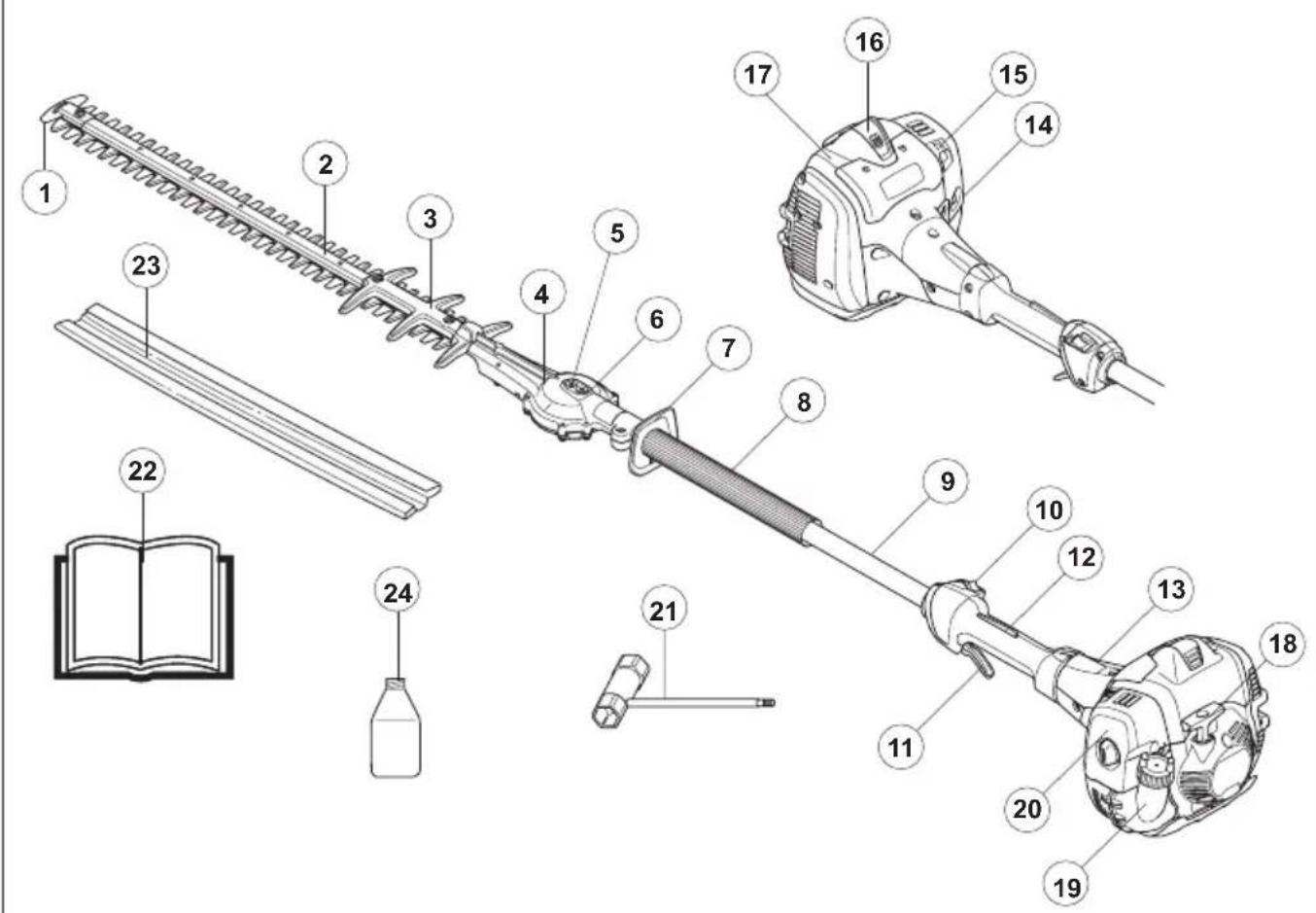

Koneen osat

1 Terän kärkisuojus 2 Leikkuulaite 3 Teränsuojus 4 Vaihde 5 Terien manuaalinen irrotuspainike 6 Voitelunippa 7 Kaadensuojus 8 Etukahva 9 Runkoputki 10 Pysäytin 11 Kaasuliipasin 12 Kaasuliipasimen varmistin

13 Kytkinkotelo 14 Polttoainepumppu 15 Rikastin 16 Sytytystulpan suojus ja sytytystulppa 17 Sylinterikotelo 18 Käynnistyskahva 19 Polttoainesäiliö 20 Ilmansuodattimen kotelo 21 Yhdistelmäavain 22 Käyttöohje 23 Kuljetussuojus 24 Kaksitahtiöljy (Koskee tiettyjä markkinoita.)

Tärkeää

TÄRKEÄÄ!

Pensasleikkuri on tarkoitettu ainoastaan oksien ja risujen katkaisuun.

Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.

Käyttöä säädellään mahdollisesti kansallisilla tai paikallisilla määräyksillä. Noudata ilmoitettuja määräyksiä.

Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.

Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.

Älä koskaan käytä konetta äärimmäisissä ilmasto-olosuhteissa, kuten kovassa pakkasessa tai erittäin lämpimässä ja/tai kosteassa ilmastossa.

Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.

Kaikkien koteloiden ja suojusten on oltava asennettuina ennen käynnistystä. Vältä sähköiskujen vaara varmistamalla, että sytytystulpan suojus ja sytytyskaapeli ovat ehjät.

VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.

VAROITUS! Älä anna koskaan lasten käyttää konetta tai oleskella sen läheisyydessä. Koska koneessa on jousipalautteinen pysäytyskosketin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää koneen käynnistämiseen. Se voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun kone on ilman valvontaa.

VAROITUS! Virheelliset veitsiterät voivat lisätä onnettomuuksien vaaraa.

Henkilökohtainen suojavarustus

TÄRKEÄÄ!

Pensastrimmi voi huolimattomasti tai virheellisesti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa.

VAROITUS! Tarkkaile aina varoitussignaaleja tai -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

KUULONSUOJAIMET

Käytä riittävän tehokkaasti vaimentavia kuulonsuojaimia.

SILMIENSUOJAIMET

Hyväksyttyjä silmiensuojaimia on aina käytettävä. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (USA) tai EN 166 (EU-maat) vaatimukset.

KASINEET

Käytä kaseineita aina tarvittaessa, esim. terälaitetta asennettaessa.

SAAPPAAT

Käytä luistamattomia ja tukevia saappaita tai kenkiä.

VAATETUS

Käytä lujasta materiaalista valmistettuja vaatteita ja vältä liian löysiä vaatteita, jotka helposti tarttuvat risuihin ja oksiin. Käytä aina lujia pitkiä housuja. Älä pidä koruja, shortseja tai sandaaleja äläkä kulje paljain jaloin. Kiinnitä hiukset siten, etteivät ne ulotu hartioiden alapuolelle.

ENSIAPULAUKKU

Ensiapulaukun on aina oltava lähellä.

Koneen turvalaitteet

Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä nämä laitteet sijaitsevat koneessasi.

Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.

TÄRKEÄÄ!

Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti koneen turvalaitteita. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.

VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

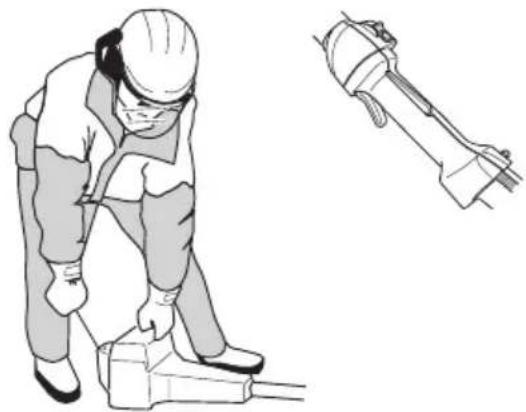

Kaasuliipaisimen varmistin

Varmistinjärjestelmä Varmistin (A) painetaan kahvan sisään (= kun kahvasta tartutaan kiinni), kaasuliipasin (B) vapautuu. Kun ote kahvasta irrotetaan, palautuvat sekä kaasuliipasin että varmistin lähtöasentoonsa. Tämä tapahtuu kahdella toisistaan riippumattomalla palautusjousella.

Lähtöasennossa kaasuliipasin on siis aina lukittuna joutokäynnille.

Tarkasta, että kaasuliipasin on lukittu joutokäyntiasentoon, kun kaasuliipasimen varmistin on lähtöasennossaan.

Paina varmistin sisään ja tarkasta, että se palautuu lähtöasentoonsa, kun se vapautetaan.

Tarkasta, että kaasuliipasin ja varmistin liikkuvat kevyesti ja että niiden palautusjouset toimivat.

Katso otsikon Käynnistys alla olevat ohjeet. Käynnistä pensastrimmi ja anna täyskaasu. Päästä kaasu ja varmista, että veitsiterät pysähtyvät ja pysyvät liikkumatta. Jos veitsiterät liikkuvat kaasuliipasimen ollessa joutokäyntiasennossa, on kaasuttimen joutokäyntiä säädettävä. Katso otsikon Kunnossapito alla annetut ohjeet.

Pysäytin

Moottori on pysäytettävä pysäyttimellä.

Käynnistä moottori ja tarkasta, että moottori pysähtyy, kun pysäytin siirretään pysäytysasentoon.

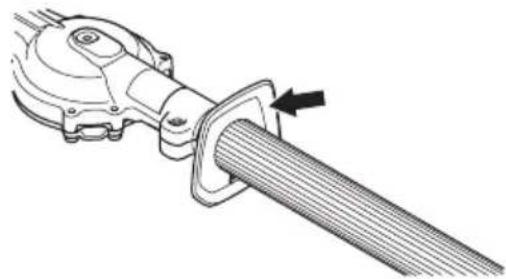

Kädensuojus

Kädensuojuksen tarkoituksena on estää käden koskemasta käynnissä oleviin veitsiteriin, esim. jos käyttäjä menettää otteen etukahvasta.

Varmista, että kädensuojus on paikallaan. Varmista, että kädensuojus on ehjä.

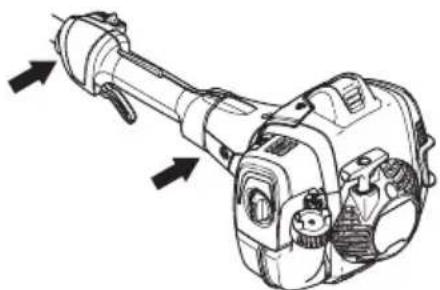

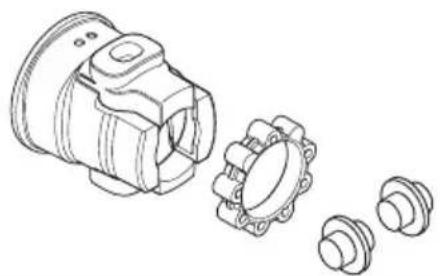

Tärinänvaimennus

Koneesi on varustettu tärinänvaimentimilla, jotka tekevät sen käytöstä mahdollisimman tärinätöntä ja miellyttävää.

Koneen tärinänvaimennus vähentää tärinöiden siirtymistä moottoriyksiköstä/terälaitteesta koneen kahvoihin.

VAROITUS! Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu, voimattomuus tai heikkous, ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa.

YLEISET TURVAOHJEET

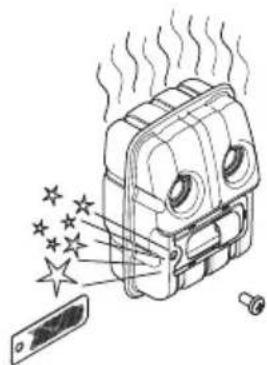

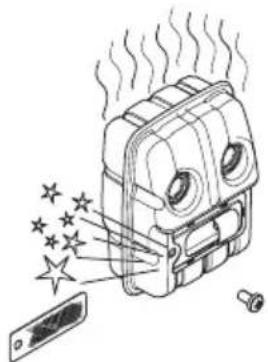

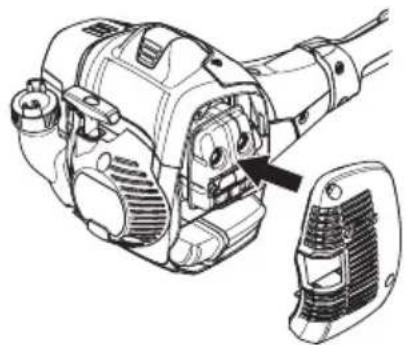

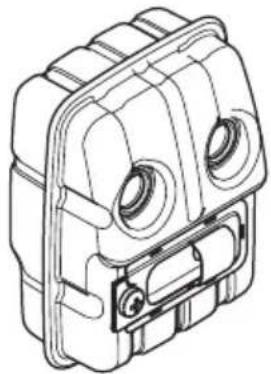

Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita.

Ilmastoltaan lämpimissä ja kuivissa maissa on tulipalojen vaara suuri. Tästä syystä olemme varustaneet tietyt äänenvaimentimet nk. kipinänsammutusverkolla. Tarkasta, onko koneesi äänenvaimentimessa tällainen verkko.

Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeää noudattaa annettuja ohjeita.

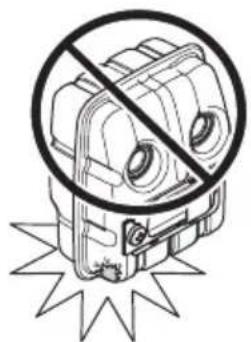

Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.

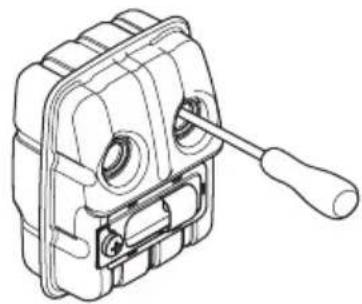

Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa.

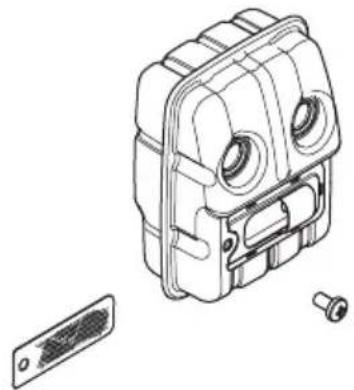

Jos koneesi äänenvaimennin on varustettu kipinänsammutusverkolla, on myös se puhdistettava säännöllisesti. Tukkeutunut verkko aiheuttaa moottorin kuumenemisen, mistä seuraa vakava moottorivaurio.

VAROITUS!

Katalysaattorilla varustettu äänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisia. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.

VAROITUS! Muista, että

Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!

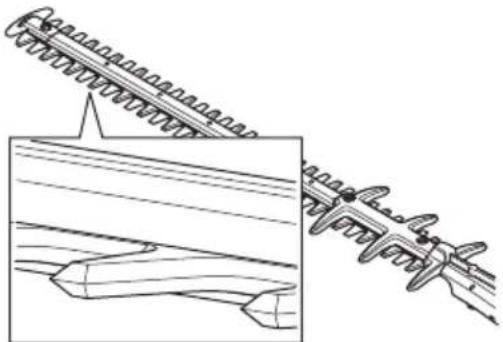

Veitsiterät

Veitsiterien särmät ovat liian kovia viilalla teroitettaviksi. Tylsät veitsiterät on teroitettava biomakoneella.

Vääntyneet tai vaurioituneet terät on vaihdettava.

Teränsuojus

Veitsiterän suojuksen (A) tarkoituksena on estää mitään ruumiinosaa koskemasta veitsiteriin (B).

Tarkasta, että veitsiterän suojus on ehjä ja ettei se ole vääntynyt. Vääntyneet tai vaurioituneet teräsuojukset on vaihdettava.

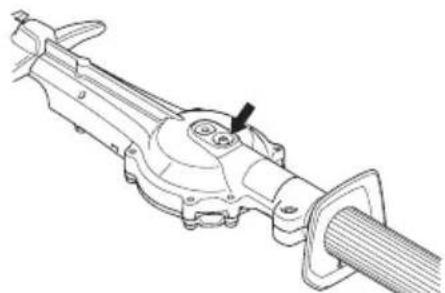

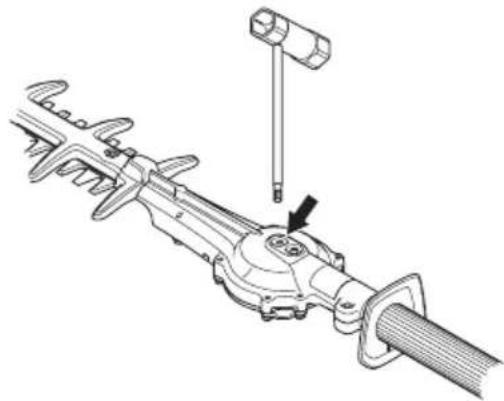

Vaihde

Vaihdekotelo kuumenee koneen käytön aikana. Älä koske vaihdekoteloon, sillä se aiheuttaa palovammoja.

ASENNUS

Leikkuulaitteen asennus

Asenna leikkuulaite akseliin niin, että ruuvi (A) ja akselin ruuvi ovat vastakkain. Varmista, että vetoakseli kytkeytyy vaihteeseen.

Kiristä ruuvi A. Kiristä ruuvi B.

Polttoaineturvallisuus

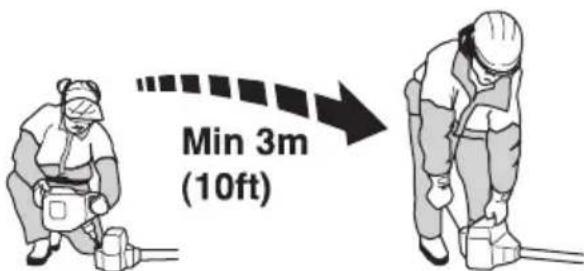

Älä koskaan käynnistä konetta:

1 Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua. 2 Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippuaa ja vettä. 3 Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda. Jos vuotoja esiintyy, ota yhteys huoltoliikkeeseen.

Kuljetus ja säilytys

• Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
• Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.
• Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen. Tyhjennä säiliö asianmukaisiin astioihin hyvin ilmastoidussa paikassa.
• Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä.
• Terälaitteen kuljetussuojuksen on aina oltava asennettuna koneen kuljetuksen tai säilytyksen aikana.
• Varmista koneen kiinnitys kuljetuksen aikana. Moottorin tahattoman käynnistyksen estämiseksi sytytystulpan suojus on irrotettava aina kun kone siirretään pitkäaikaissäilytykseen, kun kone on ilman valvontaa ja kun koneelle tehdään mitä tahansa huoltotoimenpiteitä.
• Anna pensasleikkurin viilentyä käytön jälkeen ennen säilytystä.

VAROITUS! Käsittele polttoainetta varovasti. Muista palo-, räjähdys- ja sisäänhengitysvaarat.

Polttoaine

HUOM! Kone on varustettu kaksitahtimoottorilla, jota on aina käytettävä bensiinin ja kaksitahtimoottoriöljyn sekoituksella. Oikean seossuhteen varmistamiseksi on tärkeää mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä sekoitettaessa vaikuttavat öljymäärän pienetkin virheellisyydet voimakkaasti seossuhteeseen.

VAROITUS! Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.

VAROITUS! Huolehdi hyvästä ilmanvaihdosta polttoaineita käsiteltäessä.

Bensiini

HUOM! Käytä aina öljysekoitteista laatubensiiniä, jonka oktaaniluku on vähintään 90 (RON). Jos koneesi on varustettu katalysaattorilla (ks. luku Tekniset tiedot), on aina käytettävä lyijytöntä öljysekoitteista laatubensiiniä. Lyijyllinen bensiini pilaa katalysaattorin.

Ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana.

Etanolia sisältävää E10-polttoainetta saa käyttää (etanolia enintään 10%). Enemmän kuin 10 tilavuusprosenttia etanolia sisältävät polttoaineet voivat aiheuttaa ilma-polttoaineseoksen epätasapainoa, mikä voi vahingoittaa moottoria.

• Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita.
• Työhön, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua.

POLTTOAINEEN KÄSITTELY

Kaksitahtiöljy

• Parhaan tuloksen ja suorituskyvyn saavuttamiseksi suositellaan HUSQVARNA-kaksitahtiöljyä, joka on suunniteltu erityisesti meidän ilmajäähdytteisille kaksitahtimoottoreillemme.
• Älä koskaan käytä kaksitahtiöljyä, joka on tarkoitettu vesijäähdytteisille ulkolaitamoottoreille, eli nk. outboardoil-öljyä (nimitetään TCW:ksi).
• Älä koskaan käytä nelitahtimoottoreille tarkoitettua öljyä.
• Alhainen öljynlaatu tai liian rasvainen öljy/polttoaineseos voivat vaarantaa katalysaattorin toiminnan ja lyhentää sen käyttöikää. Seossuhde

1:50 (2%) HUSQVARNA-kaksitahtiöljy.

1:33 (3 %) muille ilmajäähdytteisille kaksitahtimoottoreille tarkoitetut öljyt, luokitus JASO FB/ISO EGB.

Bensiini, litraa	Kaksitahtiöly, litraa
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

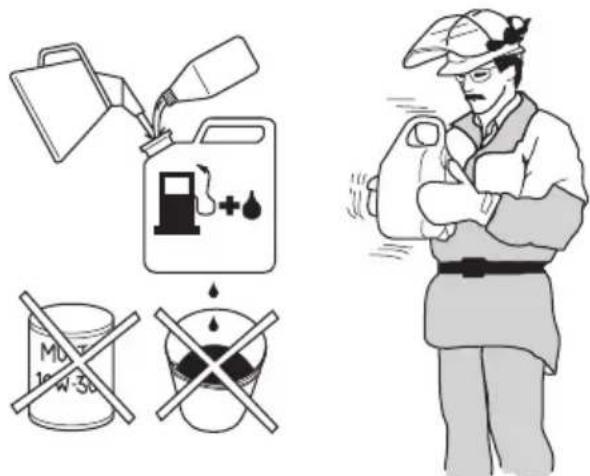

Sekoitus

• Sekoita bensiini ja öljy aina puhtaassa bensiinille hyväksytyssä astiassa.
• Lisää aina ensin puolet sekoitettavasta bensiinistä.
• Lisää sen jälkeen koko öljymäärä. Sekoita (ravista) polttoaineseosta. Lisää loput bensiinistä.
• Sekoita (ravista) polttoaineseos huolellisesti ennen koneen polttoainesäiliön täyttämistä.

• Sekoita polttoainetta enintään 1 kuukauden tarvetta vastaava määrä.
• Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.

VAROITUS!

Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäytyksen jälkeen. Tämä koskee myös joutokäyntiä. Muista tulipalon vaara erityisesti lähellä tulenarkoja aineita ja/tai kaasuja käsiteltäessä.

Tankkaus

VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa:

Sekoita ja kaada polttoainetta ulkotiloissa, joissa ei ole kipinöitä tai liekkejä.

Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.

Älä koskaan tankkaa moottorin käydessä.

Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta. Tankkaa hyvin ilmastoidussa paikassa. Älä koskaan tankkaa konetta sisätiloissa.

Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.

Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen.

Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä.

Käytä ylitäytösuojalla varustettua polttoainesäiliötä. - Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä. - Varmista, että polttoaine on sekoittunut hyvin ravistamalla astiaa ennen tankkausta.

Tarkastus ennen käynnistystä

Tarkasta työalue. Poista kaikki esineet, jotka voivat sinkoutua ilmaan. Tarkasta terälaite. Älä koskaan käytä tylsiä, lohjenneita tai vaurioituneita veitsenteriä. Tarkasta, että kone on moitteettomassa kunnossa. Tarkasta, että kaikki mutterit ja ruuvit on kiristetty. - Varmista, että vaihde on voideltu riittävästi. Katso otsikon Vaihde alla olevat ohjeet. - Tarkasta, että terälaite aina pysähtyy joutokäynnillä. - Käytä konetta vain sille tarkoitettuihin töihin. Varmista, että kahvat ja turvatoiminnot ovat kunnossa. Älä koskaan käytä konetta, jos siitä puuttuu jokin osa tai sitä on muutettu määräysten vastaisesti. Kaikkien koteloiden on oltava oikein asennettuina ja ehjiä ennen koneen käynnistystä.

Käynnistys ja pysäytys

VAROITUS! Koko kytkinkotelon runkoputkineen on oltava asennettuna ennen koneen käynnistystä, muussa tapauksessa kytkin saattaa irrota ja aiheuttaa henkilövahinkoja

Siirrä kone aina noin 3 metrin päähän tankkauspaikasta ennen käynnistystä. Aseta kone tukevalle alustalle. Muista, että veitsiterät voivat alkaa liikkua, kun moottori käynnistyy. Varmista, etteivät veitsiterät pääse koskemaan mihinkään esineeseen. Varmista, ettei työalueella ole ketään sivullisia, muussa tapauksessa on olemassa vakavien henkilövahinkojen vaara.

Turvaetäisyys on 15 metriä.

Kylmä moottori

Polttoainepumppu:

Painele polttoainepumpun kumirakkoa useita kertoja, kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä.

Rikastin:

Aseta rikastin rikastusasentoon.

Paina koneen runkoa maata vasten vasemmalla kädellä (HUOM! Ei jalalla!).

KÄYNNISTYS JA PYSÄYTYS

Käynnistys

Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin.

Siirrä rikastin välittömästi takaisin lähtöasentoon, kun moottori syttyy, ja yritä uudelleen, kunnes moottori käynnistyy. Anna moottorin käydä joutokäynnillä muutama sekunti ennen täyskaasutusta.

HUOM! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa konetta.

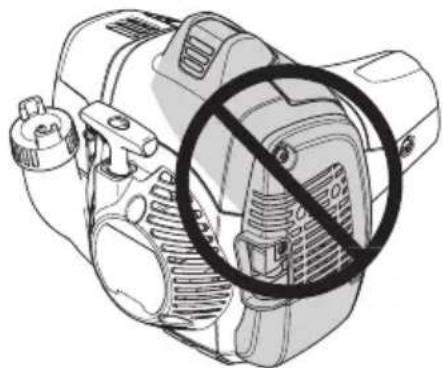

HUOM! Älä sijoita mitään kehon osaa merkitylle pinnalle. Kosketuksesta saattaa seurata palovammoja tai sähköisku, mikäli sytytin on vioittunut. Käytä aina käsineitä. Älä koskaan käytä konetta, jossa on vioittunut sytytin.

Lämmin moottori

Painele polttoainepumpun kumirakkoa useita kertoja, kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä.

Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin.

Pysäytys

Moottori sammutetaan viemällä pysäytyskosketin pysäytysasentoon.

HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.

Yleiset työohjeet

TÄRKEÄÄ!

Tässä osassa käsitellään pensasleikkurin käyttöön liittyviä yleisiä turvamääräyksiä.

Kun joudut tilanteeseen, jossa trimmin käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen.

Älä tee mitään sellaista, mihin et katso taitosi riittävän.

VAROITUS! Kone voi aiheuttaa vakavan henkilövahingon. Lue turvaohjeet huolellisesti. Opettele käyttämään konetta oikein.

VAROITUS! Leikkaava työkalu. Älä koske työkaluun pysäyttämättä ensin moottoria.

Henkilökohtainen suojaus

Käytä aina saappaita ja muita otsikon Henkilökohtainen suojavarustus alla kuvattuja varusteita. Käytä aina työvaatteita ja lujatekoisia pitkiä housuja. - Älä koskaan käytä löysästi istuvia vaatteita tai koruja. - Kiinnitä hiukset siten, etteivät ne ulotu hartioiden alapuolelle.

Ympäristöä koskevat turvamääräykset

• Älä koskaan anna lasten käyttää konetta.
• Pidä sivulliset vähintään 15 metrin päässä koneesta työn aikana.
• Älä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjä on ymmärtänyt käyttöohjeen sisällön.
• Älä koskaan työskentele tikkailta tai muulta huonosti kiinnitetyltä korkealta paikalta.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista.

Turvaohjeet työn aikana

Varmista, että seisot turvallisessa ja tukevassa työskentelyasennossa. - Pidä koneesta aina molemmin käsin. Pidä konetta kehon sivulla.

Käytä kaasua oikealla kädellä.

• Huolehdi, etteivät kädet ja jalat koske terälaitteeseen, kun moottori on käynnissä. Kun moottori on pysäytetty, pidä kädet ja jalat etäällä terälaitteesta, kunnes se on täysin pysähtynyt.
• Varo oksanpätkiä, joita voi sinkoutua ilmaan leikkuun aikana.
• Pane kone aina maahan, kun et käytä sitä.
• Älä leikkaa liian läheltä maanpintaa. Ilmaan voi sinkoutua kiviä ja muuta irtotavaraa. Tarkasta, ettei työkohteessa ole sähköjohtoja, hyönteisiä, eläimiä jne., tai esineitä, jotka voivat vaurioittaa terälaitetta, esim. metalliesineitä.

Jos terälaite osuu johonkin vieraaseen esineeseen tai jos kone alkaa täristä, pysäytä kone. Irrota sytytysjohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot. - Jos teriin tarttuu jotakin työskentelyn aikana, sammuta moottori ja odota, että se pysähtyy kokonaan, ennen kuin alat puhdistaa teriä. Irrota sytytystulpan johto sytytystulpasta. - Älä koskaan laske konetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan. - Jos terät jäävät jumiin, ne saa vapautettua viemällä yhdistelmäavaimen vaihteen sisään.

• Irrota tulppa.
• Työnnä yhdistelmäavain sisään ja irrota terät manuaalisesti kääntämällä sitä.

Turvaohjeet työn jälkeen

Kuljetussuojus on aina asetettava terälaitteeseen, kun konetta ei käytetä. - Varmista ennen koneen puhdistusta, korjausta tai tarkastusta, että terälaite on pysähtynyt. Irrota sytytysjohto sytytystulpasta. Käytä aina lujatekoisia käsineitä terälaitetta korjatessasi. Se on erittäin terävä ja aiheuttaa hyvin helposti viiltohaavoja.

Säilytä kone lasten ulottumattomissa. Käytä korjaukseen vain alkuperäisvaraosia.

Trimmauksen perustekniikka

Leikkaa sivustat heilurimaisin ylhäältä alaspäin suuntautuvin liikkein.

• Säädä kaasu kuormituksen mukaan.
• Voidaksesi työskennellä mahdollisimman tasapainoisessa asennossa pidä kone mahdollisimman lähellä kehoa.

• Varo, ettei terän kärki kosketa maahan.
• Älä kiirehdi työtä, vaan etene sopivaa vauhtia, jotta kaikki oksat katkeavat tasaisesti.

Kunnossapito

Anna koneen jäähtyä, ennen kuin teet tarkastuksia tai huoltotoimenpiteitä.

Kaasutin

Joutokäynnin säätäminen

Tarkista ennen säätöjen tekemistä, että ilmansuodatin on puhdas ja että ilmansuodattimen kansi on paikallaan.

Säädä joutokäynti joutokäyntiruuvilla T, jos uudelleensäätö on tarpeen. Kierrä T-ruuvia ensin myötäpäivään, kunnes veitsiterät alkavat liikkua. Kierrä T-ruuvia sen jälkeen vastapäivään, kunnes veitsiterät pysähtyvät.

Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa. Säädössä on oltava hyvä marginaali pyörimisnopeuteen, jossa veitsiterät alkavat liikkua.

Suositeltu joutokäyntinopeus: Katso luku Tekniset tiedot.

VAROITUS! Jos joutokäyntiä ei voida säätää niin, ettei terälaite pyöri, ota yhteys jälleenmyyjääsi/huoltoliikkeeseesi. Älä käytä konetta, ennen kuin se on säädetty oikein tai korjattu.

Äänenvaimennin

HUOM! Tietyt äänenvaimentimet on varustettu katalysaattorilla. Katso luvusta Tekniset tiedot, onko koneesi varustettu katalysaattorilla.

Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.

Jotkut äänenvaimentimet on varustettu erityisellä kipinänsammutusverkolla. Jos koneesi on varustettu tällaisella äänenvaimentimella, on verkko puhdistettava viikoittain. Puhdistus käy parhaiten teräsharjalla.

Katalysaattorin vaimentimen verkko on tarkistettava ja tarvittaessa puhdistettava kuukausittain. Käytä teräsharjaa. Jos verkko on vaurioitunut, se on vaihdettava. Jos verkko tukkeutuu usein, se voi olla merkkinä katalysaattorin toiminnan heikentymisestä. Ota yhteys jälleenmyyjääsi asian tarkistamiseksi. Jos verkko on tukkeutunut, kone ylikuumenee, mistä seuraa sylinteri- ja mäntävaurioita.

HUOM! Älä koskaan käytä konetta, jonka äänenvaimennin on huonossa kunnossa.

VAROITUS!

Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

Jäähdytysjärjestelmä

Käyntilämpötilan pitämiseksi mahdollisimman alhaisena kone on varustettu jäähdytysjärjestelmällä.

Jäähdytysjärjestelmän osat ovat:

1. Käynnistimen ilmanottoaukko. 2. Vauhtipyörän tuuletinsiivet. 3. Sylinterin jäähdytysrivat. 4. Sylinterikotelo (johtaa jäähdytysilman sylinteriin). 5. Äänenvaimentimen suojus. 6. Äänenvaimentimen kansi.

Puhdista jäähdytysjärjestelmä harjalla kerran viikossa, vaikeammissa käyttöolosuhteissa useammin. Likainen tai tukkeentunut jäähdytysjärjestelmä johtaa koneen ylikuumenemiseen, josta on seurauksena sylinterin ja männän vaurioituminen.

Sytytystulppa

Sytytystulpan kuntoa heikentävät:

Väärin säädetty kaasutin. - Polttoaineen öljymäärä virheellinen (liian paljon tai väärää öljyä). Likainen ilmansuodatin.

Nämä tekijät aiheuttavat sytytystulpan kärkien karstoittumisen, mistä voi seurata käyntihäiriöitä ja käynnistysongelmia.

Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,65 mm. Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.

HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla. Katso luku Tekniset tiedot.

Ilmansuodatin

Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:

Kaasutinhäiriöt. Käynnistysongelmat. - Tehon heikkeneminen. - Moottorin osien turha kuluminen. - Epätavallisen korkea polttoaineenkulutus.

Puhdista ilmansuodatin 25 tunnin käytön jälkeen tai useammin, jos olosuhteet ovat poikkeuksellisen pölyiset.

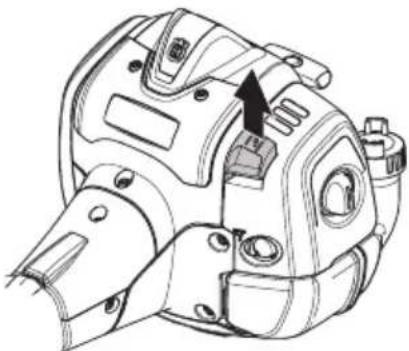

Ilmansuodattimen puhdistus

Sulje rikastinvipu asettamalla rikastin rikastusasentoon.

Irrota ilmansuodattimen kotelo ja poista suodatin. Pese puhtaaksi lämpimällä saippuavedellä. Varmista, että suodatin on kuiva ennen takaisin asentamista.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

Jos konetta käytetään pölyisissä olosuhteissa, on ilmansuodatin öljyttävä. Ks. otsikon Ilmansuodattimen öljyäminen alla olevat ohjeet.

Ilmansuodattimen öljyäminen

Käytä aina HUSQVARNA-suodatinöljyä, tuotenro 531 00 92-48. Suodatinöljy sisältää liuottimia, jotta se olisi helppo levittää tasaisesti suodattimelle. Tästä syystä on ihokosketusta vältettävä.

Pane suodatin muovipussiin ja kaada päälle suodatinöljyä. Levitä öljy puristelemalla muovipussia. Väännä suodatin muovipussissa ja kaada ylimääräinen öljy pois ennen suodattimen asentamista koneeseen. Älä koskaan käytä tavallista moottoriöljyä. Tavallinen öljy painuu melko nopeasti suodattimen läpi ja jää sen pohjalle.

Vaihde

Vaihteistokotelossa on rasvanippa voiteluaineen lisäämistä varten. Käytä voiteluaineen lisäämiseen rasvapuristinta. Toimenpide on tehtävä 60 työtunnin välein. Käytä Husqvarnan pensasleikkureille tarkoitettua vaihteistoöljyä.

HUOM! Vaihdetta ei saa täyttää aivan täyteen rasvalla. Rasva laajenee koneen käytön aikana kehittyvän lämmön vaikutuksesta. Jos vaihde on aivan täynnä rasvaa, on olemassa tiivisteiden vaurioitumisen ja rasvavuodon vaara.

Vaihdekotelon voiteluainetta ei teknisesti tarvitse vaihtaa muuten kuin korjaustöiden yhteydessä.

Puhdistus ja voitelu

Puhdista terät pihkasta ja kasvinesteistä Husqvarna-puhdistusaineella (UL22) ennen koneen käyttöä ja sen jälkeen.

Voitele terätangot Husqvarnan erikoisvoiteluaineella (osanumero UL 21) ennen pidempiaikaista säilytystä.

Huoltokaavio

Seuraavassa on esitetty luettelo koneelle suoritettavista huoltotoimista. Useimmat kohdat on kuvattu kappaleessa Huolto. Käyttäjä saa tehdä ainoastaan sellaisia huolto- ja kunnostustehtäviä, jotka on kuvattu tässä käyttöohjeessa. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi.

Kunnossapito	Päivittäiset toimenpiteit	Vikkoittaiset toimenpiteit	Kuukausittais et toimenpiteit
Puhdista kone ulkopuolelta. X
Tarkasta, että kaasuliipasin ja varmistin ovat turvallissessa käytökunnossa.	X
Tarkasta, että pysäytin toimii. X
Tarkasta, etteivät veitsiterät liiku joutokäynillä tai rikastinen ollessa käynnistyskaasuennossa.	X
Tarkasta, että terät ovat ehjät eikä niissä ole halkeamia tai muita vaurioita. Vaihda terät tarvittaessa.	X
Tarkasta, että veitsiterän suojus on ehjä ja ettei se ole väantynyt. Vaihda veitsiterän suojus, jos se on taipunut tai vauroitunut.	X
Puhdista ilmansuodatin. Vaihda tarvittaessa. X
Tarkasta, että kädensuojus on ehjä. Vaihda vauroitunut suojus. X
Tarkasta, että ruuvit ja mutterit ovat kireällä. X
Tarkasta, ettei moottorissa, säiliössä tai poltoainepukkissa ole vuotoja.	X
Tarkasta käyninstinaite käyninstysnarulla. X
Puhdista sytytystulppa. Irota tulppa ja tarkasta kärkiväli. Säädä kärkivaliki 0,65 mm tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.		X
Puhdista koneen jäähdytsjärestelmä. X
Puhdista kaasuttimen ulkopinta ja ympäristö. X
Täytä vaihdekotelo rasvalla. Tämä on tehtävä noin 60 käytötunnin valein.		X
Tarkasta, että veitsiterien kiinnitysruuvit on kiristetty oikein. X
Puhdista politoainesäiliö. X
Tarkasta, että poltoinesuodatin ei ole likainen tai poltoaineletkussa ole halkeamia tai muita vauroita. Vaihda tarvittaessa.			X
Tarkasta kaikki kapelit ja liitännät. X
Tarkasta kytkimen, kytkinjousten ja kytkinrummun koluminen. Vaihdata tarvittaessa valtuutetussa huoltokorjaamossa.			X
Vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.			X
Tarkasta ja puhdista äenvaimimenten mahdollinen kipinänsammutusverkko (koskee vain katalysaattorilla varustetuja äenvaimimentia).			X
Tulipalovaaran vähentämiseksi äenvaimennin ja moottori on pidettävä puhtaana liasta, lehdistä ja roiskuneesta voiteluaineesta yms.			X

TEKNISET TIEDOT

Tekniset tiedot

525HF3S

Moottori

Sylinteritilavuus, cm3 25,4

Sylinterihalkaisija, mm 34

Iskunpituus, mm 27

Joutokäyntinopeus, r/min 3000

Suositeltu suurin rytäysnopeus, r/min 12000

ISO 8893 -standardin mukainen enimmäisteho (kW/0,9/8500 kierr./min)

Katalysaattoriäänenvaimennin Kyllä

Kierrosluvun mukaan säätyvä sytytysjärjestelmä Kyllä

Sytytysjärjestelmä

Sytytystulppa NGK BPM8Y

Kärkiväli, mm 0,65

Polttoaine-/voitelujärjestelmä

Polttoainesäiliön tilavuus, litraa 0,5

Paino

Paino ilman polttoainetta, kg 6,1

Melupäästöt

(ks. huom. 1)

Äänentehotaso, mitattu dB(A) 105

Äänentehotaso, taattu LwA dB(A) 106

Äänitasot

(ks. huom. 2)

Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna standardien EN ISO 22868 mukaan, dB(A): 92

Tärinätasot

(ks. huom. 3)

Kahvojen vastaavat tärinätasot (a_hy,eq) mitattuna standardien EN ISO 22867 mukaan, / ²

Etukahva/takakahva: 3,9/2,9

Terä

Pituus, mm 650

Terän suurin nopeus, liikettä/min 4339

Huom. 1: Melupäästö ympäristöön äänentehona (LwA) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Koneen ilmoitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti.

Huom. 2: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (keskihajonta) on 1 dB (A).

Huom. 3: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (keskihajonta) on 1m / s²

TEKNISET TIEDOT

EY-vaatimustenmukaisuusvakuutus (koskee ainoastaan Eurooppaa)

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että pensasleikkurit Husqvarna 525HF3S alkaen vuoden 2016 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavia NEUVOSTON DIREKTIIVEJÄ:

• toukokuuta 2006 "koskien koneita" 2006/42/EY.
• helmikuu 2014 "sähkömagneettista yhteensopivuutta koskeva" direktiivi 2014/30/EU.
• toukokuuta 2000 "koskien melupäästöä ympäristöön" 2000/14/EY. Yhteensopivuus on määritetty Liitteen V mukaan. Katso melupäästöjä koskevat tiedot luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu:

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Ruotsi, on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen. Sertifikaattien numerot ovat: SEC/14/2406

SMP Svensk Maskinprovning AB on vahvistanut, että laite on neuvoston direktiivin 2000/14/EY liitteen V mukainen. Sertifikaattien numerot ovat: 01/94/020 - 525HF3S

Huskvarna 30. maaliskuuta 2016

Per Gustafsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)

Symbolit

VAROITUS! Äänenvaimentimen sisältämät kemikaalit voivat olla syöpää aiheuttavia. Vältä kosketusta näihin aineisiin, jos äänenvaimennin rikkoutuu tai vaurioituu.

VAROITUS! Ota huomioon seuraavat seikat:

Nämä tekijät aiheuttavat kerrostumia äänenvaimentimen katalysaattorielektrodeille ja voivat aiheuttaa toimintahäiriöitä sekä käynnistysvaikeuksia.

Katalysaattorilla varustettu äänenvaimennin Jaa

Leikkuuterien nopeus max käyttönopeudella, leikkausta/min 4339

EY-vaatimustenmukaisuusvakuutus (koskee vain Eurooppaa)

AnaiteiTaKtIKoKaBapioo.

Oπtikocελεγxos.

XpəmuonoiieTe npoTaTeutikyaia n diktuwn daoka.

NEPIEXOMENA

Iepixóeva Piv Tny Ekkivnon npetv va

ENEHHGHZYMBOAΩN

µβωλ 487

NEPIEXOMENA

περιεχόμενα 488

Piv Tnv Ekkivnon npen va npooEeTe Ta aKoAoua: 488

EIZAΓΩΓH

Ayanté nελατη! 489

TI EINAI TI;

Tεiva; 490

TENIKEOADHIEAΦAANEIA

SYNAPMOAOTGHZH

ToTioeTnO nKoTTiKnS Kερaλns 496

ΦPONTIΔA KAYΣIMΩN

Aopalεia kaouiμwv 497

Miya Kaouiou 497

TεμαρεερBouap 498

EKEINHMA KAI STAMATHMA
