Produkttyp	Benzin-Heckenschere
Marke	Husqvarna
Modell	525HF3S
Hubraum	25,4 cm³
Motorleistung max.	0,9 kW bei 8500 U/min
Gewicht (ohne Kraftstoff)	6,1 kg
Kraftstofftankvolumen	0,5 L
Messerlänge	650 mm
Messergeschwindigkeit	4339 Schnitte/min
Leerlaufdrehzahl	3000 U/min
Höchstdrehzahl	12 000 U/min
Zündkerze	NGK BPM8Y (Elektrodenabstand 0,65 mm)
Garantierter Schallleistungspegel	106 dB(A)
Vibrationspegel (vorderer Griff)	3,9 m/s²
Vibrationspegel (hinterer Griff)	2,9 m/s²
Kraftstoff	Zweitakt-Benzin-Öl-Gemisch (Mischungsverhältnis 1:50 mit Husqvarna-Öl)
Motortyp	Zweitakt, Luftkühlung
Schalldämpfer mit Katalysator	Ja
Antivibrationssystem	Ja
Sicherheitsausstattung	Gashebelsperre, Stoppschalter, Handschutz, Messerschutz
Luftfilterwartung	Alle 25 Betriebsstunden
Getriebeschmierung	Alle 60 Betriebsstunden
Reparierbarkeit	Original-Husqvarna-Ersatzteile empfohlen

Häufig gestellte Fragen - 525HF3S HUSQVARNA

Welchen Kraftstoff für den Husqvarna 525HF3S verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin (Mindestoktanzahl 90) und Zweitaktöl. Mit Husqvarna-Öl beträgt das Mischungsverhältnis 1:50 (2%). Mit anderen Ölen, die JASO FB/ISO EGB entsprechen, beträgt das Mischungsverhältnis 1:33 (3%). Niemals Außenbordmotoröl (TCW) oder Viertaktöl verwenden.

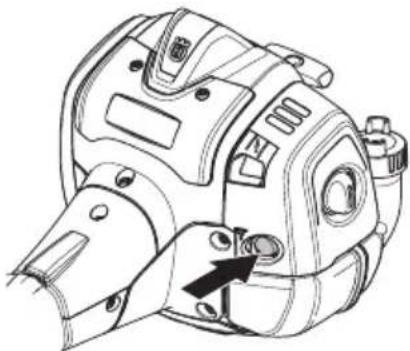

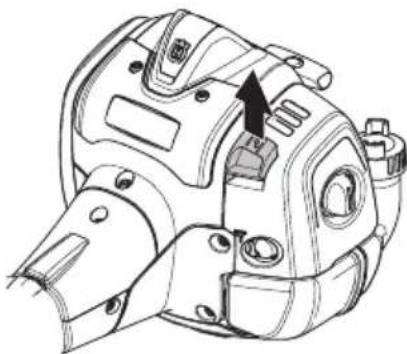

Wie starte ich den Motor kalt?

Betätigen Sie die Kraftstoffpumpe, indem Sie mehrmals auf den Primpballen drücken, bis Kraftstoff sichtbar wird. Ziehen Sie den Choke. Stellen Sie das Gerät auf den Boden, halten Sie es fest mit der linken Hand (nicht mit dem Fuß). Ziehen Sie langsam am Starterseil, bis Sie einen Widerstand spüren, dann ziehen Sie kräftig. Sobald der Motor ansprüht, schieben Sie den Choke zurück und ziehen Sie weiter bis zum Start. Lassen Sie ihn einige Minuten im Leerlauf warmlaufen.

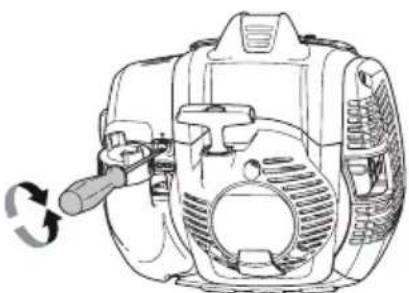

Wie stelle ich den Leerlauf der Heckenschere ein?

Der Leerlauf wird mit der Einstellschraube T eingestellt. Drehen Sie die Schraube im Uhrzeigersinn, bis die Messer zu laufen beginnen, dann drehen Sie sie zurück, bis die Messer stehen. Die empfohlene Leerlaufdrehzahl beträgt 3000 U/min. Wenn Sie die Messer nicht zum Stillstand bringen können, wenden Sie sich an eine autorisierte Werkstatt.

Was tun, wenn die Messer klemmen?

Stoppen Sie sofort den Motor und warten Sie, bis er vollständig stillsteht. Entfernen Sie den Zündkerzenstecker. Verwenden Sie den mitgelieferten Kombischlüssel: Stecken Sie ihn in das Gehäuse und drehen Sie ihn, um die Messer manuell zu lösen. Überprüfen Sie die Messer auf Beschädigungen, bevor Sie neu starten.

Welche Zündkerze verwenden und welcher Abstand?

Verwenden Sie eine Zündkerze NGK BPM8Y mit einem Elektrodenabstand von 0,65 mm. Ersetzen Sie sie monatlich oder häufiger bei Bedarf. Stellen Sie sicher, dass sie mit einem Entstörstecker ausgestattet ist.

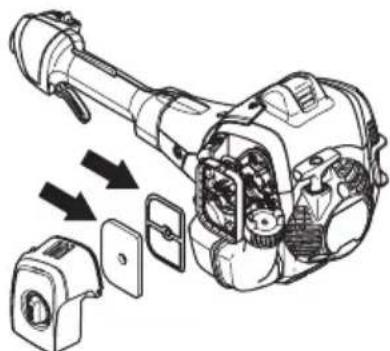

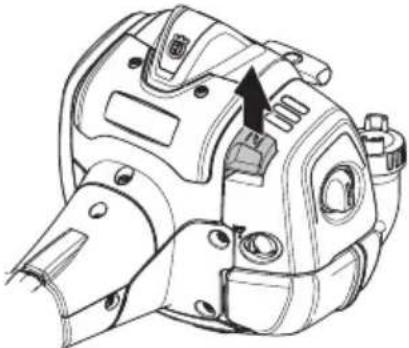

Wie warte ich den Luftfilter?

Reinigen Sie den Filter alle 25 Betriebsstunden (häufiger bei staubigen Bedingungen). Öffnen Sie das Gehäuse, entnehmen Sie den Filter, waschen Sie ihn mit warmem Seifenwasser, spülen Sie ihn aus und trocknen Sie ihn vollständig. Wenn die Maschine in einer staubigen Umgebung verwendet wird, ölen Sie den Filter mit speziellem Husqvarna-Öl (Art.-Nr. 531 00 92-48).

Wie schwer ist das Gerät?

Das Gewicht des Husqvarna 525HF3S ohne Kraftstoff beträgt 6,1 kg. Mit vollem Tank etwa 6,5 kg.

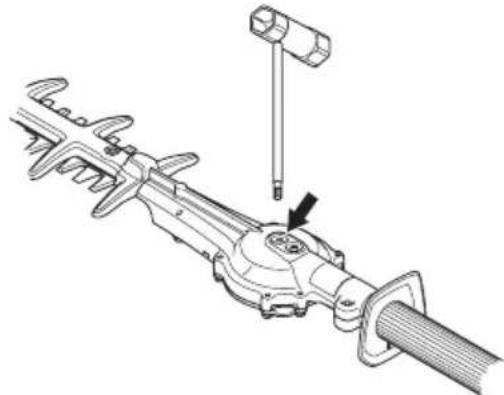

Wie schmiere ich das Schneidgetriebe?

Das Getriebe muss alle 60 Betriebsstunden geschmiert werden. Verwenden Sie eine Spritze, um das spezielle Husqvarna-Heckenscherenfett durch den Schmiernippel einzuspritzen. Nicht überfüllen, da das Fett bei Wärme expandiert.

Welche Sicherheitsabstände sind bei der Verwendung einzuhalten?

Halten Sie einen Abstand von mindestens 15 Metern zwischen der Maschine und Personen oder Tieren ein. Zu Stromleitungen mindestens 10 Meter Abstand halten. Arbeiten Sie niemals auf einer Leiter oder in instabiler Position.

Wie transportiere und lagere ich die Heckenschere?

Verwenden Sie beim Transport immer den Messerschutz. Sichern Sie die Maschine gegen Bewegung. Vor längerer Einlagerung Kraftstofftank entleeren, Gerät reinigen, Zündkerzenstecker abziehen und an einem trockenen, für Kinder unzugänglichen Ort aufbewahren. Lassen Sie den Motor vor dem Einlagern abkühlen.

BEDIENUNGSANLEITUNG 525HF3S HUSQVARNA

DE Bedienungsanweisung 222-243

HU Gebrauchsanweisung 244-265

Vorderer/hinterer Griff: 3,9/2,9

Messer

Länge, mm 650

Vor dem Start beachten Sie bitte Folgendes: 47

EINLEITUNG

An Kunden! 48

WAS IST WAS?

Was ist was? 49

ALLGEMEINE SICHERHEITSHINWEISE

Wichtig 50

Vorderer/hinterer Griff: 3,9/2,9

Messer

Länge, mm 650

EINLEITUNG

Sehr geehrter Kunde

WAS IST WAS?

Was ist was?

ALLGEMEINE SICHERHEITSHINWEISE

Wichtig

Kraftstoffsicherheit

Kraftstoff

Max. Motorleistung nach ISO 8893, kW/U/min 0,9/8500

Katalysator-Schalldämpfer Ja

Drehzahlgeregeltes Zündsystem Ja

Zündsystem

Zündkerze NGK BPM8Y

Elektrodenabstand, mm 0,65

Brennstoffsystem

Volumen des Benzintanks, Liter 0,5

Gewicht

Gewicht, ohne Brennstoff, kg 6,1

Geräuschemission

(siehe Anm. 1)

Schallleistungspegel, gemessen dB(A) 105

Schallleistungspegel, garantiert LwA dB(A) 106

Geräuschpegel

(siehe Anm. 2)

Folgende Normen wurden angewendet:

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat eine freiwillige Typprüfung für Husqvarna AB durchgeführt. Die Zertifikate haben die Nummern: SEC/14/2406

Technische Daten 154

Prüfen Sie, ob der Handschutz nicht beschädigt ist.

ALLGEMEINE SICHERHEITSHINWEISE

Schwingungsdämpfungssystem

WARNUNG! Eine unsachgemäß oder nachlässig angewendete

Heckenschere kann zu einem gefährlichen Gerät werden und schwere oder gar lebensgefährliche Verletzungen verursachen. Es ist sehr

wichtig, dass Sie den Inhalt dieser Bedienungsanleitung verstehen und befolgen.

Lesen Sie die

Bedienungsanleitung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Schutzhelm in Bereichen, in denen Gefahr durch herabfallende Gegenstände bestehen kann. Einen zugelassenen Gehörschutz. Zugelassenen Augenschutz.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Schneidendes Werkzeug. Das Werkzeug nicht berühren, ohne zuvor den Motor abzustellen.

Dieses Gerät ist nicht elektrisch isoliert. Wenn das Gerät in Kontakt mit oder in die Nähe von stromführenden Leitungen kommt, können Todesfälle oder schwere Verletzungen die Folge sein. Elektrizität kann über einen sogenannten Spannungsbogen von einem Punkt zu einem anderen übertragen werden. Je höher die Spannung, desto größer die Entfernung, über die

Elektrizität übertragen werden kann. Elektrizität kann auch durch Äste und andere Gegenstände übertragen werden, insbesondere dann, wenn diese feucht sind. Mit dem Gerät immer einen Abstand von mindestens 10 m zu einer stromführenden Leitung und/oder Gegenständen, die mit dieser in Kontakt stehen, einhalten. Wenn Sie mit einem kürzeren Sicherheitsabstand arbeiten müssen, wenden Sie sich immer an den aktuellen Stromversorger, um sicherzustellen, dass die Spannung ausgeschaltet ist, bevor Sie mit der Arbeit beginnen.

Das Gerät kann gefährlich sein! Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen.

Sämtliche Körperteile von scharfen Oberflächen fernhalten.

Stets zugelassene Schutzhandschuhe tragen.

Rutschfeste und stabile Stiefel oder Schuhe tragen.

Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Startanweisung: Siehe die Anweisungen unter der Überschrift Starten und Stoppen.

Sonstige Symbole/Aufkleber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

Zum Abstellen des Motors den Stoppschalter auf Stopp stellen. ACHTUNG! Der Stoppschalter springt automatisch in die Startstellung zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage,

Kontrolle und/oder Wartung dazu stets die Zündkappe von der Zündkerze entfernt werden.

Stets zugelassene

Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

Visuelle Kontrolle.

Schutzbrille oder Gesichtsschutz müssen benutzt werden.

INHALT

Inhalt: Vor dem Start ist Folgendes zu

SYMBOLERKLÄRUNG

Symbole 222

INHALT

Inhalt 223

Vor dem Start ist Folgendes zu beachten: 223

EINLEITUNG

Sehr geehrter Kunde! 224

WAS IST WAS?

Was ist was? 225

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Wichtig 226

Persönliche Schutzausrüstung 226

Sicherheitsausrüstung des Gerätes 227

MONTAGE

Montage der Schneidausrüstung 231

UMGANG MIT KRAFTSTOFF

Sicherer Umgang mit Kraftstoff 232

Kraftstoff 232

Tanken 233

STARTEN UND STOPPEN

Kontrolle vor dem Start 234

Starten und stoppen 234

ARBEITSTECHNIK

Allgemeine Arbeitsvorschriften 236

WARTUNG

Wartung 238

Vergaser 238

Schalldampfer 238

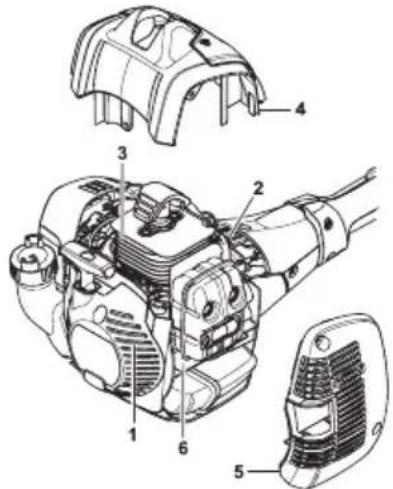

Kuhlsystem 239

Zündkerze 239

Luftfilter 239

Getriebe 240

Reinigung und Schmierung 240

Wartungsschema 241

TECHNISCHE DATEN

Technische Daten 242

EG-Konformitätserklärung 243

beachten:

Die Bedienungsanweisung sorgfältig durchlesen.

WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.

WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNUNG! Eine unsachgemäß oder nachlässig angewendete Heckenschere kann zu einem gefährlichen Gerät werden und schwere oder gar lebensgefährliche Verletzungen verursachen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanweisung lesen und verstehen.

EINLEITUNG

Sehr geehrter Kunde!

Herzlichen Glückwunsch zu Ihrem Kauf eines Husqvarna-Produkts! Husqvarnas Geschichte reicht bis ins Jahr 1689 zurück, als König Karl XI eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollten. Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente. In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unzählige Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Küchenmaschinen, Nähmaschinen, Fahr- und Motorrädern usw. 1956 wurde der erste Motorrasenmäher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in diesem Bereich ist Husqvarna auch heute tätig.

Husqvarna ist einer der weltführenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft. Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie. Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein - dies lässt sich an vielen Details erkennen, die aus diesen Gesichtspunkten heraus entwickelt wurden.

Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls noch einmal etwas passieren sollte. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, fragen Sie nach der nächsten Servicewerkstatt.

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren. Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert. Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus.

Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.

Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

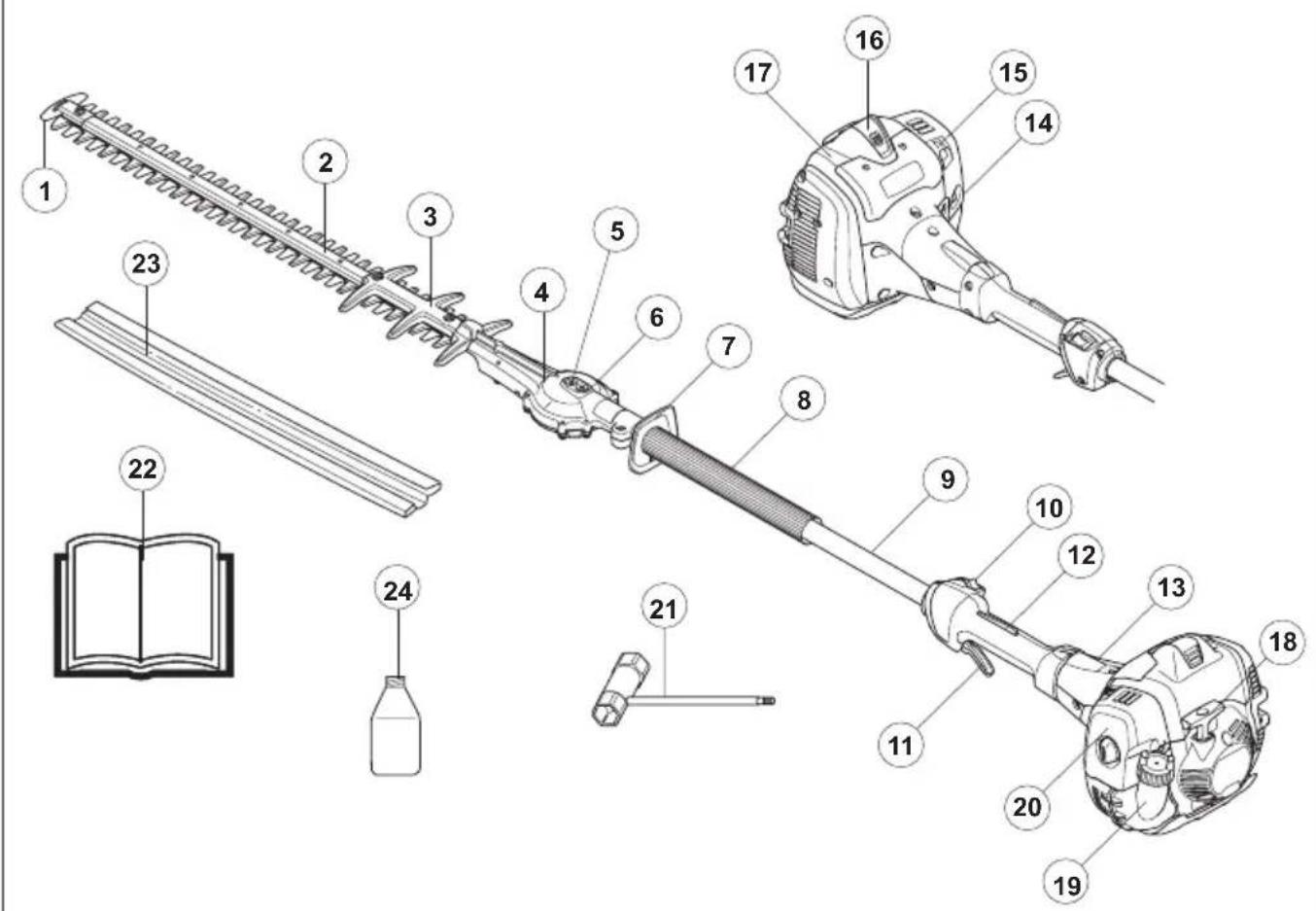

WAS IST WAS?

Was ist was?

1 Messerendschutz 2 Schneidwerk 3 Messerschutz 4 Getriebe 5 Schraube für manuelles Lösen der Klinge 6 Schmiernippel 7 Handschutz 8 Vorderer Handgriff 9 Führungsrohr 10 Stoppschalter 11 Gashebel 12 Gashebelsperre

13 Kupplungsdeckel 14 Kraftstoffpumpe 15 Choke 16 Zündkappe und Zündkerze 17 Zylinderdeckel 18 Startergriff 19 Kraftstofftank 20 Luftfiltergehäuse 21 Kombischlüssel 22 Bedienungsanweisung 23 Transportschutz 24 Zweitaktöl (Gilt nur für bestimmte Märkte)

Wichtig

WICHTIG!

Die Heckenschere ist nur für das Schneiden von Ästen und Zweigen konstruiert.

Niemals mit einem Gerät arbeiten, das ohne Zustimmung des Herstellers modifiziert wurde und nicht länger mit der Originalausführung übereinstimmt.

Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Die festgelegten Bestimmungen erfüllen.

Arbeiten Sie niemals mit dem Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Benutzen Sie das Gerät niemals bei extremen Klimaverhältnissen wie strenger Kälte oder sehr heißem und/oder feuchtem Klima.

Niemals mit einem defekten Gerät arbeiten. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanleitung sind zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe Anweisungen unter dem Titel Wartung.

Alle Gehäuse- und Schutzteile müssen vor dem Start montiert werden. Sicherstellen, dass Zündkerze und Zündkabel unbeschädigt sind, um elektrische Schläge zu vermeiden.

WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr schwerer oder tödlicher Verletzungen zu vermeiden, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNUNG! Einen Motor in einem geschlossenen oder schlecht belüfteten Raum laufen zu lassen, kann zum Tod durch Erstickung oder Kohlenmonoxidvergiftung führen.

WARNUNG! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät mit einem rückfedernden Stoppschalter ausgerüstet ist und mit geringer Geschwindigkeit und Kraft am Starthandgriff gestartet werden kann, können unter Umständen auch Kinder die Kraft aufbringen, die zum Starten erforderlich ist. Dies kann zu schweren Verletzungen führen. Daher ist stets die Zündkerze zu entfernen, wenn das Gerät ohne Aufsicht ist.

WARNUNG! Falsche Messer können die Unfallgefahr erhöhen.

Persönliche Schutzausrüstung

WICHTIG!

Eine unsachgemäß oder nachlässig angewendete Heckenschere kann zu einem gefährlichen Gerät werden und schwere oder gar lebensgefährliche Verletzungen verursachen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen.

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.

WARNUNG! Bei Benutzung von Gehörschützern immer auf Warnsignale oder Zurufe achten. Den Gehörschutz immer abnehmen, sobald der Motor abgestellt ist.

GEHÖRSCHUTZ

Ein Gehörschutz mit ausreichender Dämmwirkung ist zu tragen.

AUGENSCHUTZ

Es ist immer ein zugelassener Augenschutz zu tragen. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

HANDSCHUHE

Handschuhe sind dann zu tragen, wenn dies notwendig ist, z. B. bei der Montage der Schneidausrüstung.

STIEFEL

Rutschfeste und stabile Stiefel oder Schuhe tragen.

KLEIDUNG

Kleidung aus reißfestem Material wählen und nicht zu weite Kleidungsstücke tragen, die sich leicht im Unterholz verfangen können. Stets kräftige lange Hosen tragen.

Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfuß gehen. Schulterlanges Haar nicht offen tragen.

ERSTE HILFE

Ein Erste-Hilfe-Set soll immer griffbereit sein.

Sicherheitsausrüstung des Gerätes

In diesem Abschnitt werden die einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. (Siehe Kapitel "Was ist was?", um herauszufinden, wo die Sicherheitsdetails an Ihrem Gerät zu finden sind).

Die Lebensdauer der Maschine kann verkürzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden.

Weitere Informationen erteilt Ihnen die nächste Servicewerkstatt.

WICHTIG!

Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt.

WARNUNG! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrüstung. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

Gashebelsperre

Die Gashebelsperre soll die unbeabsichtigte Betätigung des Gashebels verhindern. Durch Drücken der Sperre (A) im Handgriff (= wenn man den Handgriff hält) wird der Gashebel (B) gelöst. Wird der Handgriff losgelassen, werden Gashebel und Gashebelsperre wieder in ihre Ausgangsstellung zurückgestellt. Dies geschieht mit Hilfe von zwei voneinander unabhängigen Rückzugfedersystemen. In dieser Stellung wird der Gashebel im Leerlauf automatisch gesichert.

Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.

Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem leicht funktionieren.

Siehe die Anweisungen unter der Überschrift Start. Die Heckenschere starten und Vollgas geben. Den Gashebel loslassen und kontrollieren, ob die Messer völlig zum Stillstand kommen. Wenn die Messer sich bewegen, während sich der Gashebel in Leerlaufstellung befindet, ist der Leerlauf des Vergasers einzustellen. Siehe die Anweisungen unter der Überschrift Wartung.

Stoppschalter

Mit dem Stoppschalter wird der Motor abgestellt.

Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stoppstellung geführt wird.

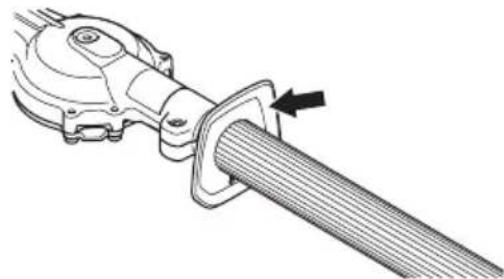

Handschutz

Der Handschutz soll die Hand davor schützen, mit den arbeitenden Messern in Berührung zu kommen, z. B. wenn dem Benutzer der vordere Handgriff aus der Hand gleitet.

Kontrollieren, ob der Handschutz fest sitzt. Kontrollieren, ob der Handschutz intakt ist.

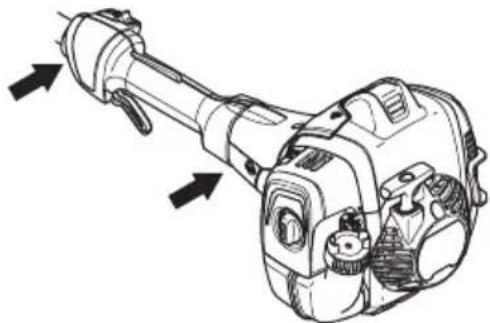

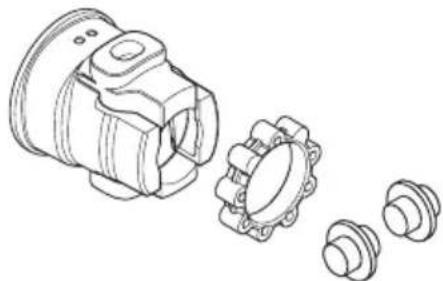

Antivibrationssystem

Das Gerät ist mit einem Antivibrationssystem ausgerüstet, das die Vibrationen wirkungsvoll dämpft und so für angenehmere Arbeitsbedingungen sorgt.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Das Antivibrationssystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes.

WARNUNG! Personen mit

Blutkreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrem Körper Symptome feststellen, die auf Vibrationsschäden deuten. Beispiele solcher Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten am häufigsten in den Fingern, Händen oder Handgelenken auf. Bei niedrigen Temperaturen kann erhöhte Gefahr bestehen.

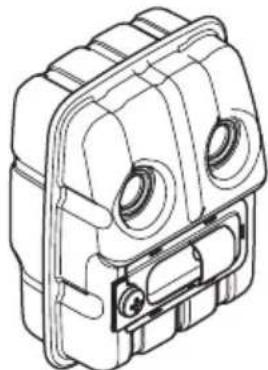

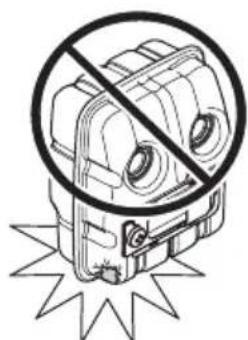

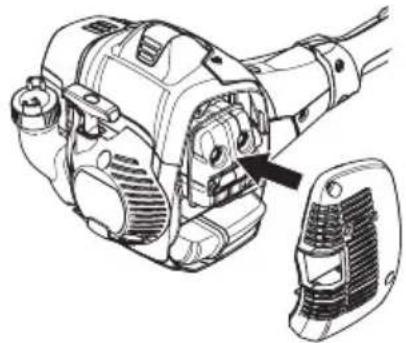

Schalldämpfer

Der Schalldämpfer soll den Geräuschpegel so weit wie möglich senken und die Abgase des Motors vom Anwender fernhalten. Mit Katalysator ausgestattete Schalldämpfer reduzieren zudem den Schadstoffgehalt der Abgase.

In Ländern mit warmem, trockenem Klima besteht erhöhte Brandgefahr. Bestimmte Schalldämpfer haben wir deshalb mit einem sog. Funkenfängernetz ausgestattet.

Kontrollieren Sie, ob der Schalldämpfer Ihres Geräts ein solches Netz hat.

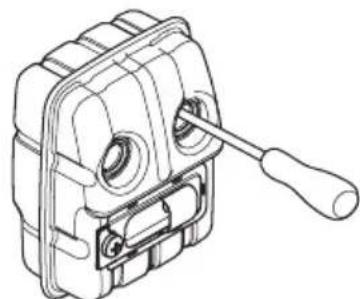

Für Schalldämpfer ist es sehr wichtig, dass die Kontroll-, Wartungs- und Serviceanweisungen befolgt werden. Niemals ein Gerät mit defektem Schalldämpfer benutzen.

Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

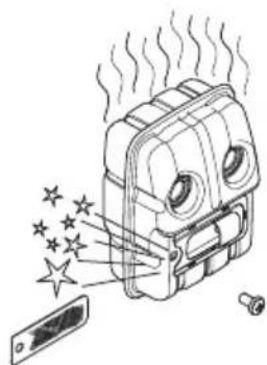

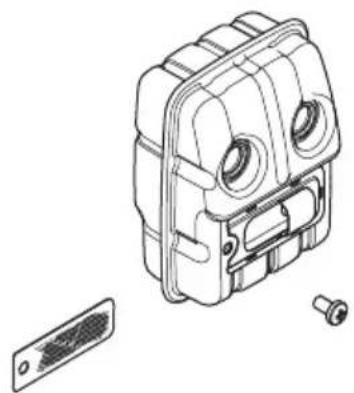

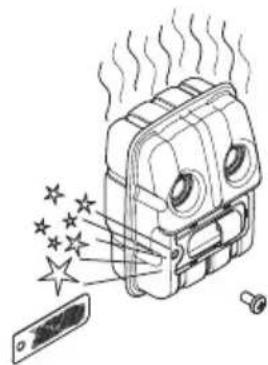

Ist der Schalldämpfer Ihres Gerätes mit einem Funkenfangnetz versehen, muss diese regelmäßig gereinigt werden. Ein verstopftes Netz verursacht ein Heißlaufen des Motors mit schweren Motorschäden als Folge.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WARNUNG! Der Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berührung kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!

WARNUNG! Der Schalldämpfer enthält Chemikalien, die karzinogen sein können. Falls der Schalldämpfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommen.

WARNUNG! Denken Sie darüber:

Die Motorabgase sind frei und können Funken enthalten, die einen Brand verursachen können. Aus diesem Grunde sollte das Gerät niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden!

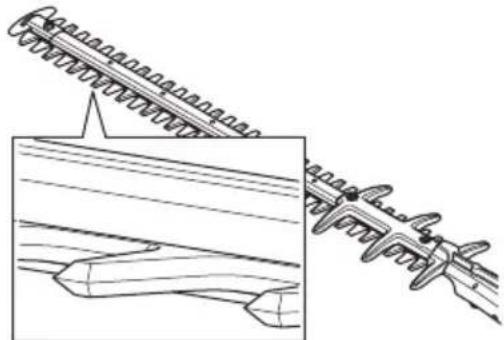

Messer

Die Schneiden der Messer sind zum Feilen zu hart. Stumpfe Messer sind mit einer Schleifmaschine zu schärfen.

Verbogene oder beschädigte Klingen müssen ausgetauscht werden.

Messerschutz

Der Messerschutz (A) soll verhindern, dass Körperteile mit den Messern (B) in Berührung kommen.

Den Messerschutz auf Beschädigungen und Deformationen kontrollieren. Ein verbogener oder beschädigter Klingenschutz muss ausgetauscht werden.

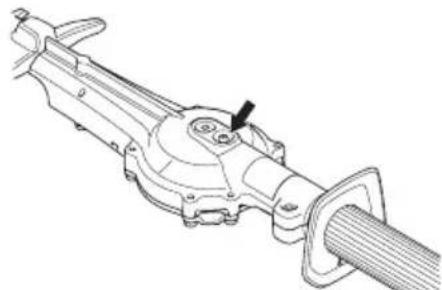

Getriebe

Nach der Arbeit mit dem Gerät ist das Getriebe heiß. Um Verbrennungen zu vermeiden, berühren Sie das Getriebegehäuse nicht.

MONTAGE

Montage der Schneidausrüstung

Setzen Sie den Schneidkopf auf die Welle, so dass sich die Schraube (A) gegenüber von der Bohrung in der Welle befindet. Stellen Sie sicher, dass die Antriebswelle und das Getriebe ineinander greifen.

• Schraube A anziehen.
• Schraube B anziehen.

Sicherer Umgang mit Kraftstoff

Das Gerät niemals starten, wenn:

1. Wenn Kraftstoff darüber verschüttet wurde. Alles abwischen und restliches Benzin verdunsten lassen. 2. Wenn Sie Kraftstoff über sich selbst oder Ihre Kleidung verschüttet haben, ziehen Sie sich um. Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. Wasser und Seife verwenden. 3. Wenn es Kraftstoff leckt. Tankdeckel und Tankleitungen regelmäßig auf Undichtigkeiten überprüfen. Im Falle einer Leckage wenden Sie sich an den Service-Agent.

Transport und Aufbewahrung

• Das Gerät und den Kraftstoff so transportieren und aufbewahren, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommen können, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.
• Zum Transport und zur Aufbewahrung von Kraftstoff sind speziell für diesen Zweck vorgesehene und zugelassene Behälter zu verwenden.
• Bei längerer Aufbewahrung des Geräts ist der Kraftstofftank zu leeren. An der nächsten Tankstelle können Sie erfahren, wie Sie überschüssigen Kraftstoff am besten entsorgen. Entleeren Sie den Tank in einen geeigneten Behälter und an einem gut durchlüfteten Ort. Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gereinigt und komplett gewartet wurde.
• Bei Transport oder Aufbewahrung des Gerätes muss der Transportschutz für die Schneidausrüstung immer montiert sein.
• Sichern Sie die Maschine während des Transports. Um ein ungewolltes Starten des Motors zu vermeiden, ist die Zündkappe bei der Langzeitaufbewahrung und bei allen Servicemaßnahmen zu entfernen, sowie wenn das Gerät ohne Aufsicht ist.
• Lassen Sie die Heckenschere nach der Verwendung abkühlen, ehe Sie sie einlagern.

WARNUNG! Beim Umgang mit Kraftstoff vorsichtig sein. Denken Sie an das Feuer- und Explosionsrisiko und an die Gefahr des Einatmens.

Kraftstoff

ACHTUNG! Das Gerät ist mit einem Zweitaktmotor ausgestattet und ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Damit das Mischungsverhältnis richtig ist, muss die beizumischende Ölmenge unbedingt genau abgemessen werden. Wenn keine Kraftstoffmengen gemischt werden, wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.

WARNUNG! Kraftstoff und Kraftstoffdämpfe sind sehr feuergefährlich und können beim Einatmen und bei Hautkontakt schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist Vorsicht geboten und für eine gute Belüftung zu sorgen.

WARNUNG! Beim Umgang mit Kraftstoff für gute Belüftung sorgen.

Benzin

ACHTUNG! Stets Qualitätsbenzin mit Ölbeimischung mit mindestens 90 Oktan (ROZ) verwenden. Wenn Ihr Gerät mit Katalysator ausgestattet ist (siehe Kapitel Technische Daten), muss stets bleifreies Qualitätsbenzin mit Ölbeimischung verwendet werden. Verbleites Benzin zerstört den Katalysator.

Wenn umweltgerechtes sogenanntes Alkylatbenzin zur Verfügung steht, ist dieses zu verwenden.

Ethanol-Kraftstoffgemisch, E10 kann verwendet werden (max. 10%ige Ethanol-Mischung). Die Verwendung von Ethanol-Mischungen höher als E10 führt zu Magerlauf, der Motorschäden verursachen kann.

• Als niedrigste Oktanzahl wird ROZ 90 empfohlen. Wenn der Motor mit Benzin einer niedrigeren Oktanzahl als 90 betrieben wird, läuft er nicht einwandfrei. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können.
• Wenn kontinuierlich bei hohen Drehzahlen gearbeitet wird, ist eine höhere Oktanzahl zu empfehlen.

Zweitaktöl

• Das beste Resultat und die beste Leistung wird mit HUSQVARNA-Zweitaktmotoröl erzielt, das speziell für unsere luftgekühlten Zweitaktmotoren hergestellt wird.
• Niemals Zweitaktöl für wassergekühlte Außenbordmotoren, sogenanntes Outboardoil (TCW), verwenden.
• Niemals Öl für Viertaktmotoren verwenden.
• Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.

UMGANG MIT KRAFTSTOFF

Mischungsverhältnis

1:50 (2%) mit HUSQVARNA-Zweitaktöl.

1:33 (3 %) mit anderen Ölen für luftgekühlte

Zweitaktmotoren der Klasse JASO FB/ISO EGB.

Benzin, Liter Zweitaktöl, Liter
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Mischen

• Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
• Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugeben.
• Vor dem Einfüllen in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).

Kraftstoff höchstens für einen Monat im Voraus mischen. - Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.

WARNUNG! Der Schalldämpfer des Katalysators ist sehr heiß, sowohl beim Betrieb als auch nach dem Abstellen. Dies gilt auch bei Leerlaufbetrieb. Die Brandgefahr beachten, besonders wenn sich feuergefährliche Stoffe und/oder Gase in der Höhe befinden.

Tanken

WARNUNG! Folgende Vorsichtsmaßnahmen verringern die Feuergefahr:

Den Kraftstoff draußen in Abwesenheit von Funken und Flammen mischen und eingießen.

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Niemals bei laufendem Motor tanken.

Den Motor abstellen und vor dem Tanken einige Minuten abkühlen lassen. Füllen Sie Kraftstoff nur in einem belüfteten Bereich nach. Füllen Sie niemals in Innenräumen Kraftstoff nach.

Den Tankdeckel stets vorsichtig öffnen, so dass sich ein eventuell vorhandener Überdruck langsam abbauen kann.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.

Die Maschine vor dem Start immer aus dem Auftankbereich und von der Auftankquelle weg bewegen.

• Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.
• Wenn Kraftstoff darüber verschüttet wurde, alles abwischen und restliches Benzin verdunsten lassen.
• Um den Tankdeckel herum sauberwischen. Verunreinigungen im Tank verursachen Betriebsstörungen. Vor dem Einfüllen in den Tank den Behälter noch einmal schütteln, damit der Kraftstoff gut gemischt ist.

Kontrolle vor dem Start

• Den Arbeitsbereich inspizieren. Gegenstände, die weggeschleudert werden können, entfernen.
• Die Schneidausrüstung kontrollieren. Niemals mit stumpfen, gesprungenen oder beschädigten Messern arbeiten.
• Kontrollieren, ob das Gerät in einwandfreiem Zustand ist. Kontrollieren, ob alle Muttern und Schrauben angezogen sind.
• Dafür sorgen, dass das Getriebe ausreichend geschmiert ist. Siehe die Anweisungen unter der Überschrift "Getriebe".
• Kontrollieren, ob die Schneidausrüstung im Leerlauf immer stehenbleibt.
• Benutzen Sie das Gerät nur für solche Arbeiten, für die es vorgesehen ist.
• Dafür sorgen, dass Handgriffe und Sicherheitsfunktionen in Ordnung sind. Niemals ein Gerät benutzen, an dem ein Teil fehlt oder das so modifiziert wurde, dass es nicht mehr mit der Spezifikation übereinstimmt. Vor dem Start des Geräts müssen sämtliche Gehäuse korrekt montiert und in einwandfreiem Zustand sein.

Starten und stoppen

WARNUNG! Das komplette Kupplungsgehäuse und das Führungsrohr müssen montiert sein, bevor das Gerät gestartet wird, andernfalls kann sich die Kupplung öffnen und Verletzungen verursachen.

Das Gerät vor dem Starten immer ca. 3 m von der Auftankstelle entfernen. Das Gerät auf festen Untergrund legen. Daran denken, dass die Messer anfangen können, sich zu bewegen, wenn der Motor gestartet wird. Dafür sorgen, dass die Messer nicht mit Gegenständen in Berührung kommen können. Dafür sorgen, dass sich keine Unbefugten im Arbeitsbereich aufhalten, andernfalls besteht die Gefahr schwerer Verletzungen.

Der Sicherheitsabstand beträgt 15 Meter.

Kalter Motor

Kraftstoffpumpe:

Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füllen beginnt. Die Blase braucht nicht ganz gefüllt zu werden.

Choke:

Den Chokehebel in Choke-Stellung bringen.

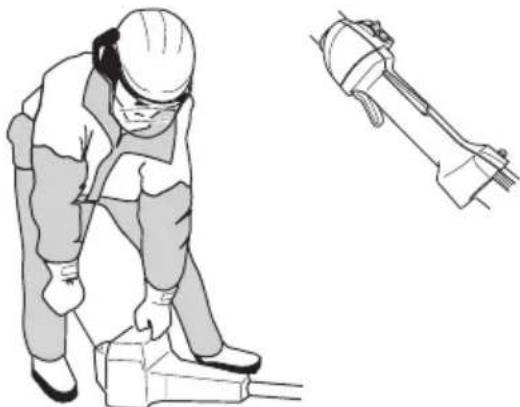

Den Gerätekörper mit der linken Hand gegen den Boden drücken (ACHTUNG! Nicht mit dem Fuß!).

Starten

Mit der rechten Hand den Startgriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar ist (die Starthaken greifen), und dann schnell und kräftig ziehen.

Den Choke sofort wieder in die Ausgangsstellung zurückbringen, wenn der Motor zündet, und weitere Startversuche machen, bis der Motor anspringt. Die Maschine einige Sekunden im Leerlauf laufen lassen, bevor Vollgas gegeben wird.

ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät können die Folge sein.

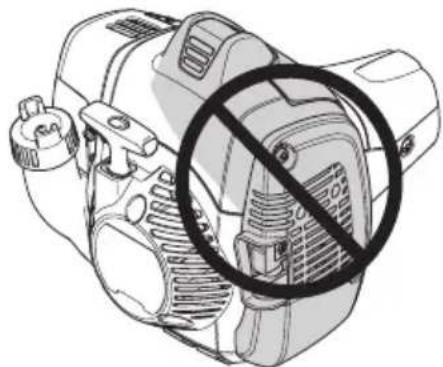

ACHTUNG! Kein Körperteil darf auf die markierte Fläche geraten. Der Kontakt kann zu Hautverbrennungen oder elektrischen Schlägen führen, wenn die Zündkappe defekt ist. Stets Handschuhe tragen. Niemals eine Maschine mit defekter Zündkappe verwenden.

Warmer Motor

Mehrmals auf die Gummiblase der Kraftstoffpumpe drücken, bis diese sich mit Kraftstoff zu füllen beginnt. Die Blase braucht nicht ganz gefüllt zu werden.

Mit der rechten Hand den Starthandgriff fassen und das Startseil langsam herausziehen, bis ein Widerstand spürbar wird (die Starthaken greifen), und dann schnell und kräftig ziehen.

Stoppen

Zum Abstellen des Motors den Stoppschalter auf Stopp stellen.

ACHTUNG! Der Stoppschalter geht automatisch in die Startstellung zurück. Um ein ungewolltes Starten zu vermeiden, muss bei Montage, Kontrolle und/oder Wartung stets die Zündkappe von der Zündkerze entfernt werden.

Allgemeine Arbeitsvorschriften

WICHTIG!

Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit einer Heckenschere. Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Fachhändler oder Ihre Servicewerkstatt.

Vermeiden Sie Arbeiten auszuführen, denen Sie sich nicht gewachsen fühlen.

WARNUNG! Das Gerät kann schwere Verletzungen verursachen. Die Sicherheitsvorschriften gründlich durchlesen. Lernen Sie, wie das Gerät anzuwenden ist.

WARNUNG! Schneidendes Werkzeug. Das Werkzeug nicht berühren, ohne zuvor den Motor abzustellen.

Persönlicher Schutz

• Immer Stiefel und übrige Ausrüstung tragen, die unter der Überschrift Persönliche Schutzausrüstung beschrieben ist.
• Immer Arbeitskleidung und kräftige, lange Hosen tragen.
• Niemals lose sitzende Kleidung oder Schmuck tragen.
• Dafür sorgen, dass das Haar nicht weiter als auf Schulterhöhe herabfällt.

Sicherheitsvorschriften für die Umgebung

• Niemals Kindern die Anwendung des Geräts erlauben.
• Darauf achten, dass bei der Arbeit niemand näher als 15 m herankommt.
• Lassen Sie niemals jemanden das Gerät benutzen, ohne sich zu vergewissern, dass die Person den Inhalt der Bedienungsanweisung verstanden hat.
• Niemals auf einer Leiter oder einem Hocker oder in einer anderen, nicht ausreichend gesicherten erhöhten Position stehend arbeiten.

• Daran denken, dass der Bediener für Unfälle oder Gefahrensituationen verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren.

Sicherheitsvorschriften während der Arbeit

• Sorgen Sie immer dafür, dass Sie bei der Arbeit fest und sicher stehen.
• Das Gerät immer mit beiden Händen halten. Das Gerät an der Seite des Körpers halten.

Die rechte Hand benutzen, um den Gashebel zu betätigen.

• Dafür sorgen, dass Hände und Füße nicht an die Schneidausrüstung kommen, wenn der Motor läuft.
• Wenn der Motor abgestellt worden ist, Hände und Füße von der Schneidausrüstung fernhalten, bis diese völlig still stehen.
• Auf Aststückchen Acht geben, die beim Schneiden weggeschleudert werden können.
• Das Gerät immer auf den Boden legen, wenn Sie nicht damit arbeiten.
• Nicht zu nah am Boden schneiden. Steine oder andere lose Gegenstände können hochgeschleudert werden.
• Das Schnittobjekt auf Fremdkörper wie Stromleitungen, Insekten oder Tiere etc. oder auf Gegenstände, die die Schneidausrüstung beschädigen können, z. B. Metallgegenstände, kontrollieren.
• Wenn ein Fremdkörper getroffen wird oder Vibrationen auftreten, müssen Sie das Gerät abstellen. Das Zündkerzenkabel von der Zündkerze abziehen. Kontrollieren, ob das Gerät beschädigt ist. Eventuelle Schäden reparieren.
• Sollte während der Arbeit Material zwischen den Klingen hängen bleiben, den Motor abstellen und abwarten, bis er völlig still liegt, bevor die Klinge gereinigt wird. Das Zündkerzenkabel von der Zündkerze abziehen.
• Das Gerät niemals mit laufendem Motor unbeaufsichtigt abstellen.
• Wenn die Messer stecken bleiben, können sie gelöst werden, indem der Kombischlüssel in das Getriebegehäuse gesteckt wird.

• Entfernen Sie die Schraube.
• Setzen Sie den Kombischlüssel ein und drehen Sie ihn, um die Klingen manuell zu lösen.

Sicherheitsvorschriften nach abgeschlossener Arbeit

• Der Transportschutz ist immer an der Schneidausrüstung anzubringen, wenn das Gerät nicht benutzt wird. Vor Reinigung, Reparatur oder Inspektion müssen Sie darauf achten, dass die Schneidausrüstung zum Stillstand gekommen ist. Das Zündkerzenkabel von der Zündkerze abziehen.
• Zur Reparatur der Schneidausrüstung immer feste Handschuhe anziehen. Sie ist sehr scharf, und Schnittwunden können sehr leicht entstehen.

• Das Gerät für Kinder unzugänglich aufbewahren.
• Bei Reparaturen ausschließlich Original-Ersatzteile verwenden.

Grundlegende Arbeitsstechnik

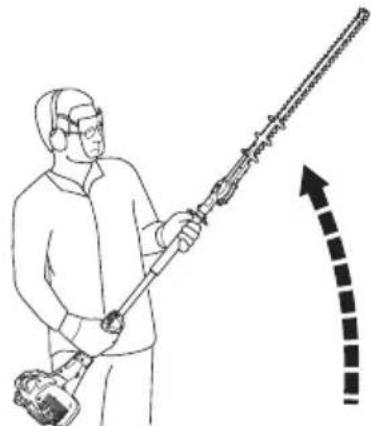

• Beim Schneiden der Seiten mit pendelnden Bewegungen von unten nach oben arbeiten.

• Das Gasgeben an die Belastung anpassen.
• Für optimale Balance das Gerät so nah wie möglich am Körper halten.

• Aufpassen, dass die Spitze nicht den Boden berührt.
• Nicht zu schnell arbeiten, sondern in angemessenem Tempo vorwärts gehen, so dass alle Zweige zu einer gleichmäßigen Fläche geschlossen werden.

Wartung

Lassen Sie die Maschine ein wenig abkühlen, bevor Sie Tests und Wartungen daran durchführen.

Vergaser

Einstellung der Leerlaufdrehzahl

Vor den Einstellungen dafür sorgen, dass der Luftfilter sauber und der Luftfilterdeckel angebracht ist.

Die Leerlaufdrehzahl mit der Leerlaufschraube T einstellen, wenn eine erneute Einstellung erforderlich sein sollte. Die T-Schraube zuerst im Uhrzeigersinn drehen, bis sich die Messer zu bewegen beginnen. Danach die T-Schraube gegen den Uhrzeigersinn drehen, bis die Messer stehen bleiben. Eine korrekt justierte Leerlaufdrehzahl ist erreicht, wenn der Motor in jeder Lage gleichmäßig läuft. Es muss ein guter Abstand zu der Drehzahl bestehen, bei der sich die Messer zu bewegen beginnen.

Empf. Leerlaufdrehzahl: Siehe das Kapitel Technische Daten.

WARNUNG! Kann die Leerlaufdrehzahl nicht so eingestellt werden, dass die Schneidausrüstung stehen bleibt, wenden Sie sich an Ihren Händler/Ihre Servicewerkstatt. Das Gerät erst wieder verwenden, wenn es korrekt eingestellt oder repariert ist.

Schalldämpfer

ACHTUNG! Bestimmte Schalldämpfer sind mit Katalysator ausgestattet. Im Kapitel Technische Daten können Sie nachlesen, ob Ihr Gerät einen Katalysator hat.

Der Schalldämpfer hat die Aufgabe, den Schallpegel zu dämpfen und die Abgase vom Anwender wegzuleiten. Die Abgase sind frei und können Funken enthalten, die einen Brand verursachen können, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.

Bestimmte Schalldämpfer sind mit einem speziellen Funkenfangnetz ausgerüstet. Ist Ihr Gerät mit einem derartigen Schalldämpfer ausgestattet, so ist das Netz einmal wöchentlich zu säubern. Dies geschieht am besten mit einer Stahlbürste.

Das Netz am Schalldämpfer des Katalysators muss überprüft und, falls notwendig, einmal monatlich gereinigt werden. Verwenden Sie eine Drahtbürste. Beschädigte Netze müssen ausgetauscht werden. Wenn das Netz häufig verstopft ist, kann dies ein Zeichen dafür sein, dass der Katalysator nicht einwandfrei arbeitet. Lassen Sie das Gerät bei Ihrem Fachhändler überprüfen. Wenn das Netz verstopft ist, wird das Gerät überhitzt, was Schäden an Zylinder und Kolben zur Folge hat.

ACHTUNG! Das Gerät niemals benutzen, wenn sich der Schalldämpfer in schlechtem Zustand befindet.

WARNUNG! Der

Katalysatorschalldämpfer ist bei Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlaufbetrieb. Berühren kann zu Verbrennungen führen. Achten Sie auf die Feuergefahr!

Kühlsystem

Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet.

Das Kühlsystem besteht aus folgenden Komponenten:

1 Lufteinlass in der Startvorrichtung. 2 Gebläseflügel des Schwungrads. 3 Kühlrippen des Zylinders. 4 Zylinderdeckel (leitet die Kühlluft zum Zylinder). 5 Schalldämpferabdeckung 6 Auspuffstütze

Das Kühlsystem einmal pro Woche mit einer Bürste reinigen, bei schwierigen Verhältnissen öfter. Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann.

Zündkerze

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

Falsch eingestellter Vergaser. - Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte). - Verschmutzter Luftfilter.

Diese Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer zuerst die Zündkerze prüfen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand 0,65 mm beträgt. Die Zündkerze ist nach ungefähr einem Monat in Betrieb oder bei Bedarf auszuwechseln.

ACHTUNG! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sogenannte Funkentstörung hat. Siehe das Kapitel Technische Daten.

Luftfilter

Luftfilter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:

Vergaserstörungen. - Startschwierigkeiten. Leistungsminderung. - Unnötigem Verschleiß der Motorteile. - Unnormal hohem Kraftstoffverbrauch.

Den Filter jeweils nach 25 Betriebsstunden reinigen, bei besonders staubigen Verhältnissen häufiger.

Reinigung des Luftfilters

Den Choke-Hebel schließen, indem der Choke in Choke-Lage gebracht wird.

Das Luftfiltergehäuse demontieren und den Filter herausnehmen. Den Filter in warmer Seifenlauge waschen. Dafür sorgen, dass der Filter trocken ist, wenn er wieder montiert wird.

Ein Luftfilter, der längere Zeit verwendet wurde, wird nie vollkommen sauber. Der Luftfilter ist deshalb in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.

Wenn das Gerät bei staubigen Verhältnissen angewendet wird, ist der Luftfilter einzuölen. Siehe die Anweisungen unter der Überschrift Einölen des Luftfilters.

Einölen des Luftfilters

Ausschließlich HUSQVARNA Filteröl benutzen, Teile-Nr. 531 00 92-48. Das Filteröl enthält Lösungsmittel, damit es sich leicht gleichmäßig im Filter verteilen lässt. Daher Hautkontakt vermeiden.

Filter in einen Plastikbeutel stecken und Filteröl hineingießen. Plastikbeutel zur Verteilung des Öls kneten. Filter im Plastikbeutel ausdrücken und überschüssiges Öl entsorgen, bevor der Filter montiert wird. Niemals normales Motoröl verwenden. Dieses Öl läuft ziemlich schnell durch den Filter und setzt sich am Boden ab.

Getriebe

Am Getriebegehäuse befindet sich ein Schmiernippel zum Einfüllen von Schmiermittel. Verwenden Sie zum Nachfüllen von Schmierfett eine Fettspritze. Ein Nachfüllen ist nach jeweils ca. 60 Betriebsstunden erforderlich. Verwenden Sie die Heckenschere mit Getriebeschmiermittel von Husqvarna.

ACHTUNG! Das Getriebe darf nicht ganz mit Fett gefüllt werden. Das Fett dehnt sich durch die beim Betrieb des Gerätes entstehende Wärme aus. Ist das Getriebe ganz voll Fett, besteht die Gefahr, dass Dichtungen zerstört werden und Fett austritt.

Das Fett im Getriebegehäuse muss normalerweise nur nach Reparaturen gewechselt werden.

Reinigung und Schmierung

Nach jedem Gebrauch Harz und Pflanzensäfte mit Husqvarna Reinigungsmittel (UL22) von den Messern entfernen.

Vor der Langzeitaufbewahrung die Messerbalken mit Spezialschmiermittel von Husqvarna schmieren, Teile-Nr. (UL21).

WARTUNG

Wartungsschema

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen.

Wartung	Tägliche Wartung	Wöchentliche Wartung	Monatliche Wartung
Das Gerät äußerlich reinigen. X
Kontrollieren, ob Gashebelsperre und Gashebel ordnungsgemäß funktionieren.	X
Die Funktion des Stopschalters kontrollieren. X
Sicherstellen, dass sich die Messer im Leerlauf oder mit dem Choke in Startgaslage nicht bewogen.	X
Messer auf Risse oder sonstige Schäden prüfen. Messer bei Bedarf austauschen.	X
Den Messerschutz auf Beschädigungen und Deformationen kontrollieren. Den Messerschutz austauschen, wenn er verbogen oder beschädigt ist.	X
Luftfilter reinigen. Bei Bedarf austauschen. X
Kontrollieren, ob der Handschutz unbeschädigt ist. Einchen beschädigten Schutz austauschen.	X
Schrauben und Muttern nachziehen. X
Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff ausläuft.	X
Die Startvorrichtung und ihr Startseil kontrollieren. X
Die Zündkerze äußerlich reinigen. Die Zündkerze demontieren und den Elektrodenabstand prüfen. Den Abstand auf 0,65 mm einstellen oder die Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.		X
Das Kühlsystem des Geräts reinigen. X
Den Vergaser von außen und den Bereich um ihn herum reinigen.	X
Im Getriebegehause Fett nachfüllen. Dies ist etwa alle 60 Betriebsstunden auszuführren.		X
Kontrollieren, ob die Schrauben, die die Messer zusammenhalten, korrekt angezogen sind.		X
Den Kraftstofftank reinigen. X
Kraftstofffilter auf Verschmutzungen oder Kraftstoffschlauch auf Risse oder andere Schäden untersuchen.Bei Bedarf austauschen.			X
Alle Kabel und Anschlüsse kontrollieren. X
Kupplung, Kupplungsfedern und Kupplungstrommel auf Verschleiß kontrollieren.Bei Bedarf von einer autorisierten Servicewerkstatt austauschen halten.			X
Zündkerze austauschen. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.			X
Das Funkenfängernetz des Schalldämpfers kontrollieren und ggf. reinigen (gilt nur für Schalldämpfer mit Katalysator).			X
Vermindern Sie die Brandgefahr durch Entfernen von Schmutz, Blättern und überschüssigen Schmiermitteln, z. B. vom Schalldämpfer und vom Motor.			X

Technische Daten

525HF3S

Motor

Hubraum, cm3 25,4

Bohrung, mm 34

Hublage, mm 27

Leerlaufdrehzahl, U/min 3000

Empfohlene max. Drehzahl, unbelastet, U/min 12000

Motorhöchstleistung gemäß ISO 8893, kW/ U/min 0,9/8500

Katalysatorschalldämpfer Ja

Drehzahlgeregeltes Zündsystem Ja

Zündanlage

Zündkerze NGK BPM8Y

Elektrodenabstand, mm 0,65

Kraftstoff- und Schmiersystem

Kraftstofftank, Volumen, Liter 0,5

Gewicht

Gewicht, ohne Kraftstoff, kg 6,1

Geräuschemissionen

(siehe Anmerkung 1)

Gemessene Schalleistung dB(A) 105

Garantierte Schalleistung LwA dB(A) 106

Lautstärke

(siehe Anmerkung 2)

Äquivalenter Schalldruckwert am Ohr des Anwenders, gemessen gemäß EN ISO 22868, dB(A): 92

Vibrationspegel

(siehe Anmerkung 3)

Äquivalente Vibrationspegel (a hv,eq ) an den Griffen, gemessen gemäß EN ISO 22867, m/s²

Vorderer/hinterer Handgriff: 3,9/2,9

Messer

Länge, mm 650

Klingengeschwindigkeit bei max. Fahrgeschwindigkeit, 4339 Schnitte pro Minute

Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schalleistung (LWA) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für die Maschine wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemessenem Lautstärkepegel besteht darin, dass bei der garantierten Lautstärke auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Maschinen desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Anmerkung 2: Berichten zufolge entspricht der Schalldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1 dB (A).

Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1 m/s².

EG-Konformitätserklärung (nur für Europa)

Wir, Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. [phone], erklären hiermit in alleiniger Verantwortung, dass die Heckenscheren der Modelle Husqvarna 525HF3S, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2016 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, zusammen mit einer nachfolgenden Seriennummer) den Vorschriften folgender Richtlinien des Rates entsprechen:

• vom 17. Mai 2006 „Maschinen-Richtlinie“ 2006/42/EG.
• vom 26. Februar 2014 „über elektromagnetische Verträglichkeit“ 2014/30/EU.
• vom 8. Mai 2000 „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EG. Die Konformitätsbewertung wurde gemäß Anhang V durchgeführt. Informationen zu den Geräuschemissionen finden Sie im Kapitel Technische Daten.

Folgende Normen wurden angewendet:

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat die freiwillige Typenprüfung für Husqvarna AB durchgeführt. Die Prüfzertifikate haben die Nummern: SEC/14/2406

SMP Svensk Maskinprovning AB hat die Übereinstimmung mit Anhang V der Richtlinien des Rates 2000/14/EG bereits bestätigt. Die Prüfzertifikate haben die Nummern: 01/94/020 - 525HF3S

Huskvarna, den 30. März 2016

Per Gustafsson, Entwicklungsleiter (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

ERLÄUTERUNG DER SYMBOLE

Symbole

Zündkerze 283

Luftfilter 283

Bieg 284

Es gelten folgende Normen:

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, führte auf Antrag von Husqvarna AB eine freiwillige Typprüfung durch. Zertifikatsnummer: SEC/14/2406

Die Firma SMP Svensk Maskinprovning AB hat auch die Übereinstimmung mit Anhang V der Richtlinie 2000/14/EG des Europäischen Rates bestätigt. Zertifikatsnummer: 01/94/020 - 525HF3S

Huskvarna, 30. März 2016

Originalanweisungen
