Toote tüüp	Termiline hekiklüpper
Bränd	Husqvarna
Mudel	525HF3S
Töömaht	25,4 cm³
Mootori maksimaalne võimsus	0,9 kW 8500 p/min
Kaal (ilma kütuseta)	6,1 kg
Kütusepaagi maht	0,5 L
Terade pikkus	650 mm
Terade kiirus	4339 lõiget/min
Tühikäigupöörded	3000 p/min
Maksimaalne pöörlemiskiirus	12 000 p/min
Süüteküünal	NGK BPM8Y (vahega 0,65 mm)
Garanteeritud helivõimsustase	106 dB(A)
Vibratsioonitase (esikäepide)	3,9 m/s²
Vibratsioonitase (tagakäepide)	2,9 m/s²
Toide	Kahetaktiline õli-bensiini segu (suhe 1:50 Husqvarna õliga)
Mootori tüüp	Kahetaktiline, õhkjahutus
Summutiga katalüsaator	Jah
Vibratsioonivastane süsteem	Jah
Ohutusvarustus	Gaasiploki, seisulüliti, käekaitse, noakaitse
Õhufiltri hooldus	Iga 25 töötunni järel
Käigukasti määrimine	Iga 60 kasutustunni järel
Remonditavus	Soovitatav kasutada Husqvarna originaalosi

Korduma kippuvad küsimused - 525HF3S HUSQVARNA

Millist kütust kasutada Husqvarna 525HF3S jaoks?

Kasutage pliivaba bensiini (oktaanarv vähemalt 90) ja kahetaktilise õli segu. Husqvarna õliga on suhe 1:50 (2%). Teiste JASO FB/ISO EGB standarditele vastavate õlidega on suhe 1:33 (3%). Ärge kunagi kasutage päramootoriõli (TCW) või neljataktilist õli.

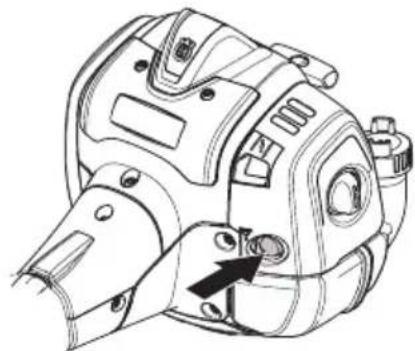

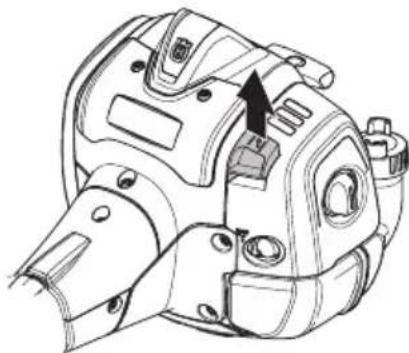

Kuidas külma mootorit käivitada?

Aktiveerige kütusepump, vajutades mitu korda pirni, kuni kütus ilmub. Tõmmake starterit. Asetage masin maapinnale, hoidke seda tugevalt vasaku käega (mitte jalaga). Tõmmake aeglaselt starterinöörist, kuni tunnete takistust, seejärel tõmmake jõuliselt. Kui mootor köhima hakkab, lükake starter tagasi ja jätkake tõmbamist kuni käivitumiseni. Laske mootoril tühikäigul mõni minut soojeneda.

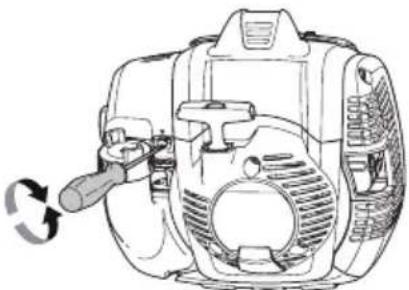

Kuidas reguleerida hekikääride tühikäiku?

Tühikäiku reguleeritakse T-kruviga. Keerake kruvi päripäeva, kuni terad hakkavad pöörlema, seejärel keerake vastupäeva, kuni terad peatuvad. Soovitatav tühikäigupöörete arv on 3000 p/min. Kui te ei suuda terasid peatada, võtke ühendust volitatud töökojaga.

Mida teha, kui terad kinni kiiluvad?

Peatage mootor kohe ja oodake täielikku seiskumist. Eemaldage süüteküünla kork. Kasutage kaasasolevat mutrivõtit: sisestage see korpusesse ja keerake, et terad käsitsi vabastada. Enne uuesti käivitamist kontrollige, et terad poleks kahjustatud.

Millist süüteküünalt kasutada ja milline on vahe?

Kasutage süüteküünalt NGK BPM8Y, mille elektroodide vahe on 0,65 mm. Vahetage see iga kuu või sagedamini, kui vajalik. Veenduge, et sellel on mürasummuti.

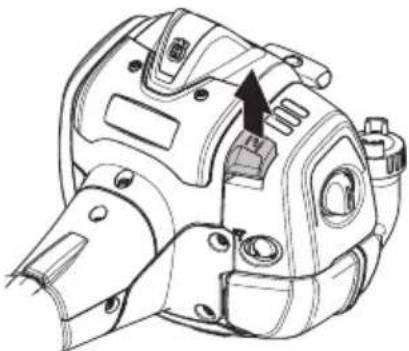

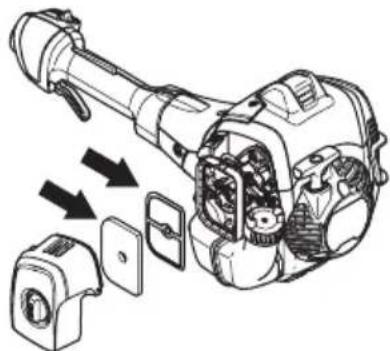

Kuidas hooldada õhufiltrit?

Puhastage filtrit iga 25 töötunni järel (tolmuses keskkonnas sagedamini). Avage kate, eemaldage filter, peske see sooja seebiveega, loputage ja kuivatage täielikult. Kui masinat kasutatakse tolmuses keskkonnas, õlitage filtrit spetsiaalse Husqvarna õliga (ref. 531 00 92-48).

Mis on seadme kaal?

Husqvarna 525HF3S kaal ilma kütuseta on 6,1 kg. Täis paagiga umbes 6,5 kg.

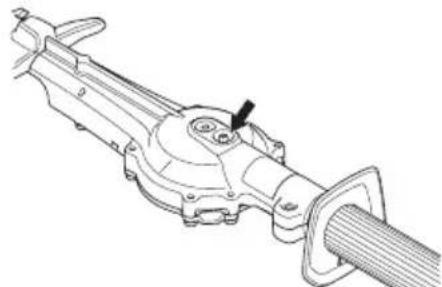

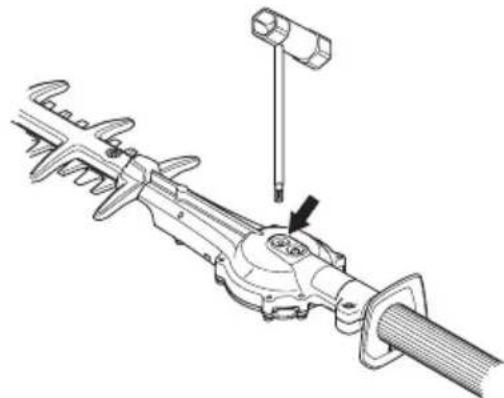

Kuidas määrida lõikekäigukasti?

Käigukasti tuleb määrida iga 60 kasutustunni järel. Kasutage süstalt, et süstida Husqvarna spetsiaalset hekikääride määret määrdepunkti. Ärge täitke üle, sest määre paisub kuumuse käes.

Millised on ohutuskaugused kasutamise ajal?

Hoidke masina ja inimeste või loomade vahel vähemalt 15 meetrit. Elektriliinide puhul hoidke minimaalset vahemaad 10 meetrit. Ärge kunagi töötage redelil või ebastabiilses asendis.

Kuidas transportida ja hoiustada hekikääre?

Kasutage transportimisel alati terakaitset. Kinnitage masin, et vältida liikumist. Enne pikaajalist hoiustamist tühjendage kütusepaak, puhastage seade, eemaldage süüteküünla kork ja hoidke seda kuivas kohas, lastele kättesaamatus kohas. Enne hoiustamist laske mootoril jahtuda.

KASUTUSJUHEND 525HF3S HUSQVARNA

ETTEVAATUST! Hekilõikur võib olla ohtlik riist, kui seda kasutatakse hooletult või valesti ja põhjustada isegi eluohtlikke vigastusi. Väga tähtis on lugeda kasutusjuhend läbi ja kõigest aru saada.

Loe kasutusõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Kasuta alati:

Kaitsekiivrit, kohtades, kus on langevate esemete oht. Heakskiidetud kõrvaklappe - Heakskiidetud silmakaitseid

Seade vastab EL kehtivatele direktiividele.

Lõikeseadmed. Ärge viige seadet teise kohta, kui mootor pole välja lülitatud.

See seade pole elektriliselt isoleeritud. Kui seade satub pinge all olevate liinide lähedale või puutub nendega kokku, võib tekkida raske või isegi eluohtlik vigastus. Elektrivool võib liikuda edasi näiteks kaarlahenduse teel. Mida kõrgem on pinge, seda kaugemale võib elektrivool kaarlahendusel liikuda. Elektrit võivad juhtida ka oksad ja muud

esemed, eriti siis, kui nad on märjad. Hoidke seade voolujuhtmetest või voolu all olevatest esemetest vähemalt 10 meetri kaugusel. Kui teil tuleb töötada lähemal juhtmetele, võtke enne töö alustamist ühendust sellise ettevõttega, kust saate kontrollida, et teie töötamise ajal pole juhtmetes voolu.

Seade võib olla ohtlik! Seadme juht on kohustatud jälgima, et inimesed ja loomad ei tuleks töö ajal lähemale kui 15 m.

Hoiduge kuumade pindadega kokku puutumast.

Kasuta alati heakskiidetud kaitsekindaid.

Kasutage mittelibisevaid jalatseid.

Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil.

Käivitamisjuhend Vt. juhiseid alajaotusest Käivamine ja seiskamine.

Ülejäänud seadmel toodud sümbolid/

Tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele.

Mootori väljalülitamiseks tuleb seiskamislüliti viia asendisse "STOPP". TÄHELEPANU! Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajal süüteküünal süütepeast eemaldada.

Kasuta alati heakskiidetud kaitsekindaid.

Korrapärane puhastus on vajalik.

Visuaalne kontroll.

Kanna kaitseprille või näokaitset.

SISUKORD

Sisukord: Enne käivitamist tuleb meeles pidada...

SÜMBOLITE TÄHENDUS

Sümbolid 288

SISUKORD

Sisukord 289

Enne käivitamist tuleb meeles pidada järgmist: 289

SISSEJUHATUS

Lugupeetud tarbija! 290

MIS ON MIS?

Mis on mis? 291

ÜLDISED OHUTUSEESKIRJAD

Tähtis 292

Isiklik ohutusvarustus 292

Seadme ohutusvarustus 293

KOOSTAMINE

Lõikeosa paigaldamine. 297

KÜTUSE KÄSITSEMINE

Ohutusnõuded kütuse käsitsemisel 298

Küttesegu 298

Tankimine 299

KÄVITAMINE JA SEISKAMINE

Kontroll enne käivitamist 300

Käivitamine ja seiskamine 300

TOOVOTTED

Üldised tööoskirjad 302

HOOLDUS

Hooldus 304

Karburaator 304

Summuti 304

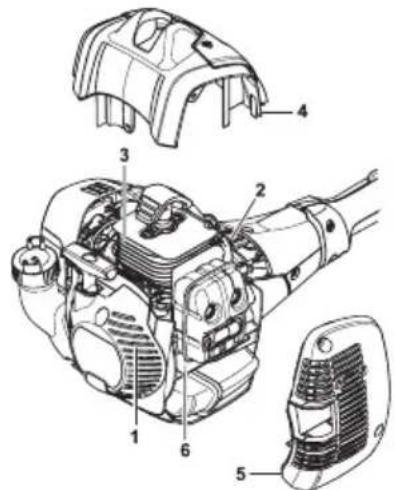

Jahutussüsteem 305

Süüteküünlad 305

Õhufilter 305

Ülekanne 306

Puhastamine ja määrimine 306

Hooldusskeem 307

TEHNILISED ANDMED

Tehnilised andmed 308

EÜ kinnitus vastavusest 309

pidada järgmist:

Loe kasutusõpetus hoolikalt läbi.

ETTEVAATUST! Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse. Sellepärast tuleb alati kanda heakskiidetud kõrvaklappe.

ETTEVAATUST! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele.

ETTEVAATUST! Hekilõikur võib olla ohtlik riist, kui seda kasutatakse hooletult või valesti ja põhjustada isegi eluohtlikke vigastusi. Väga tähtis on lugeda kasutusjuhend läbi ja kõigest aru saada.

SISSEJUHATUS

Lugupeetud tarbija!

Õnnitleme teid, et olete valinud Husqvarna toote! Husqvarna ajalugu algab juba aastal 1689, kui kuningas Karl XI käsul rajati Huskvarna jõe äärde tehas tähtpüsside valmistamiseks. Asukoht Huskvarna jõe ääres oli üsnagi loogiline, sest see võimaldas tootmiseks kasutada vee jõudu. Husqvarna tehase enam kui 300-aastase tegutsemisaja kestel on seal toodetud väga erinevaid tooteid alates puupliitidest kuni moodsate köögiseadmete, õmblusmasinate, jalgrataste ja mootorratasteni välja. 1956. aastal tuli välja Husqvarna esimene mootori jõul töötav muruniiduk, kolme aasta möödudes - aastal 1959 - järgnes sellele mootorsaag. Samas valdkonnas töötab Husqvarna ka täna.

Täna on Husqvarna maailma juhtivaid aiandus- ja metsandustoodete tootjaid, kes seab esikohale seadmete kvaliteedi ja tehnilised näitajad. Meie äriidee on toota, arendada ja turustada mootori jõul töötavaid seadmeid aianduse, metsanduse ja ehituse ning tööstuse jaoks. Husqvarna eesmärk on luua seadmeid, mis on esirinnas ja sellepärast ongi meie seadmetele iseloomulikud mitmed kasulikud lahendused, mis tagavad seadmete ergonoomilisuse, kasutajasõbralikkuse, turvalisuse, keskkonnasõbralikkuse ja tõhususe.

Me oleme veendunud, et te hindate kõrgelt meie toodete kvaliteeti ja tehnilisi näitajaid, ning seda ka tulevikus. Kui te ostate meie toote, on teile tagatud professionaalne abi nii seadmete hooldamise kui parandamise osas. Kui seadme müüja juures pole volitatud töökoda, küsige, kus on meie lähim volitatud töökoda.

Me loodame, et jäite ostuga rahule ja sellest saab teie hea abimees pikkadeks aastateks. Ärge unustage, et seadme kasutusjuhend on väärtuslik abimees. See aitab teid oluliselt oma seadme tööiga pikendada, kui te järgite neid soovitusi, mis on juhendis toodud seadme hooldamise, korrastamise ning parandamise kohta. Kui te kord müüte selle seadme ära, andke sellega uuele omanikule kaasa ka kasutusjuhend.

Täname, et te valisite endale kasutamiseks Husqvarna toote!

Husqvarna AB töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas.

MIS ON MIS?

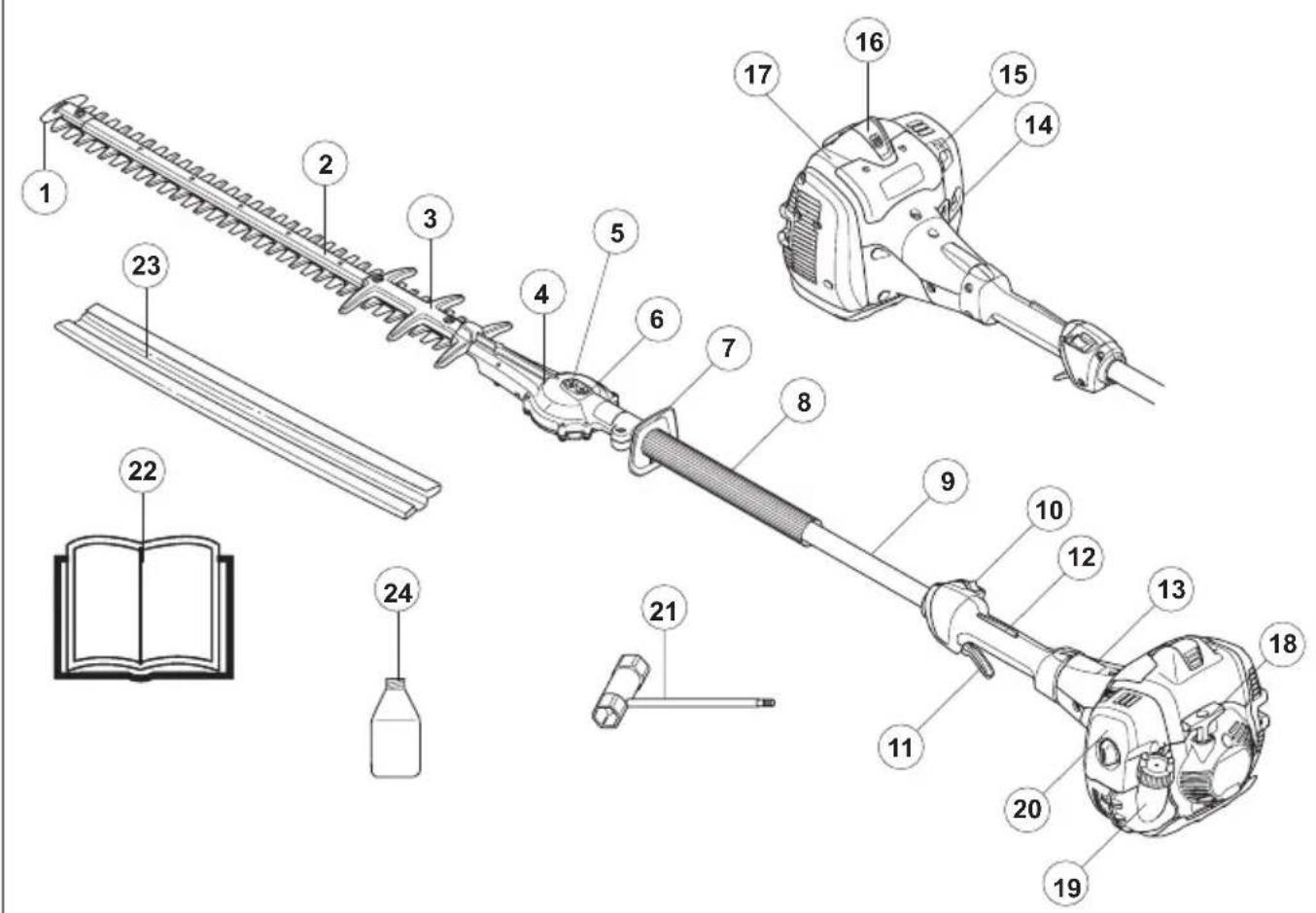

Mis on mis?

1 Ketta kaitseotsak 2 Lõikeosa 3 Terakaitse 4 Ülekanne 5 Lõiketerade käsitsi vabastamise kork 6 Määrdenippel 7 Käekaitse 8 Esikäepide 9 Vars 10 Seiskamislüliti 11 Gaasihoovastik 12 Gaasihoovastiku lukustus

13 Siduri kate 14 Kütusepump 15 Õhuklapp 16 Süütepea ja süüteküünal 17 Silindri kate 18 Käiviti käepide 19 Kütusepaak 20 Õhufiltri kate 21 Kombivõti 22 Käsitsemisõpetus 23 Transpordikaitse 24 Kahetaktiline õli (kehtib ainult teatud turgudel)

Tähtis: Isiklik ohutusvarustus

TÄHTIS

See hekilõikur on ette nähtud ainult okste lõikamiseks.

Ära kunagi kasuta seadet, mille ehitust on muudetud.

Kasutamist võivad piirata riiklikud või kohalikud seadused. Järgige kõiki seaduseid.

Ära kunagi tööta seadmega, kui oled väsinud, alkoholi tarvitanud või kui oled saanud ravimit, mis mõjub unisusele, otsustus- või keskendumisvõimele.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses "Isiklik ohutusvarustus".

Ärge kasutage seadet eriti rasketes ilmastikuoludes, väga külma, väga tuulise või niiske ilmaga.

Ärge kunagi kasutage vigastatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu käsitsemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid lõigust "Hooldus".

Enne käivitamist peavad olema kõik kaitsed ja katted omale kohale paigaldatud. Kontrollige, et süütepea ja süütekaabel oleksid kahjustusteta, et elektrilööki ära hoida.

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Tõsiste või surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Kui mootor töötab suletud või halva õhutusega ruumis, võib seade põhjustada lämbumissurma või vingugaasimürgistuse.

ETTEVAATUST! Ärge laske lapsi seadme lähedale ega seadet kasutada! Kuna seadmel on vedruga seiskamislüliti ja seda saab väikesel kiirusel kerge vaevaga käivituskäepidemest käivitada, võib mõnikord ka laps suuta seadme käima panna. See tähendab ohtu tõsiste vigastuste tekkeks. Sellepärast tuleb seadmelt eemaldada süütepea, kui seade jääb valveta.

ETTEVAATUST! Valed terad suurendavad õnnetuse ohtu.

TÄHTIS!

Heakilokur on ohtlik riist, kui seda kasutatakse hooletult või valesti, ja võib põhjustada isegi eluohtlikke vigastusi. Väga tähtis on lugeda kasutusjuhend läbi ja kõigest aru saada.

Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista õnnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

ETTEVAATUST! Kui kasutad kuulmiskaitset (kõrvaklappe), ole tähelepanelik helide, hõigete ja hoiatussignaalide suhtes. Mootori seiskumisel võta kohe kõrvaklapid ära.

KÕRVAKLAPID

Peab kasutama küllaldase helisummutusefektiga kõrvaklappe.

SILMAKAITSED

Alati tuleb kasutada heakskiidetud silmakaitset. Visiiri kasutamisel tuleb lisaks kasutada kooskõlastatud kaitseprille. Kooskõlastatud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

KINDAD

Kindaid peab kasutama, kui selleks on vajadus, nt. lõikeosa monteerimisel.

SAAPAD

Kasutage mittelibisevaid jalatseid.

ÜLDISED OHUTUSEESKIRJAD

RIETUS

Rietuseks kasuta rebenemisele vastupidavat materjali ja hoidu liiga avaratest riietest, mis kergelt takerduvad okstesse ja vitstesse. Seadmega töötamisel kanna alati tugevaid pikki pükse. Ärge kandke lühikesi pükse, ehteid, lahtisi jalatseid, ärge käige paljajalu. Jälgi, et lahtised juuksed ei ulatuks õlgadeni.

ESMAABI

Kanna hoolt, et esmaabivarustus oleks alati käepärast.

Seadme ohutusvarustus

Käesolevas peatükis käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhhooldust, mis tagab ohutu töö. Peatükis "Mis on mis?" on näidatud detailide paiknemine seadmel.

Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga.

TÄHTIS!

Seadme hooldus ja parandamine nõuab eraldi väljaõpet. See kehtib eriti ohutusvarustuse kohta. Kui seade ei vasta allpool toodud nõuetele, vii see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme müüja ei tegele hooldusega, palu tal juhatada sind lähimasse hoolduspunkti.

ETTEVAATUST! Ära kasuta kunagi vigase ohutusvarustusega seadet. Ohutusvarustust tuleb käesolevas peatükis toodud eeskirjade kohaselt hooldada ja kontrollida. Vajadusel lasta seadme hooldustöökojas parandada.

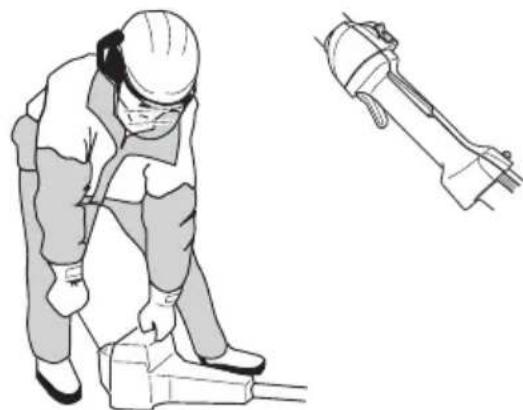

Gaasihoovastiku sulgur

Gaasihoovastiku sulgur on konstrueeritud takistamaks tahtmatut gaasi andmist. Kui vajutad sulgurit (A) käepidemest haarates, vabaneb gaasihoovastik (B). Käepidemest lahti lastes lähevad nii gaasihoovastik kui sulgur tagasi algasendisse. Seda liigutust juhivad kaks iseseisvat tagasitõmbevedru. Gaasihoovastik sulgeb automaatselt tühikäigule kohe, kui lased käepideme kaest.

Kontrolli, kas gaasihoovastik liigub tühikäigul, kui gaasihoovastiku sulgur läheb oma lõppasendisse.

Vajuta gaasihoovastiku sulgurit ja kontrolli, kas see läheb, kui lased ta lahti, tagasi algasendisse.

Kontrolli, kas gaasihoovastik ja gaasihoovastiku sulgur liiguvad vabalt ja kas tagasitõmbevedrud töötavad korralikult.

Vaadake juhiseid osast "Käivitamine". Käivitage hekilõikur ja andke täisgaas. Laske gaasihoovastik vabaks ja kontrollige, kas terad jäävad seisma. Kui gaasihoovastik paneb tühikäigul terad liikuma, tuleb tühikäiku seadistada. Vaadake juhiseid osast "Hooldus".

Seiskamislüliti

Mootori väljalülitamiseks kasuta seiskamislülitit.

Käivita mootor ja kontrolli, kas mootor seiskub, kui lükkad lüliti seiskamisasendisse.

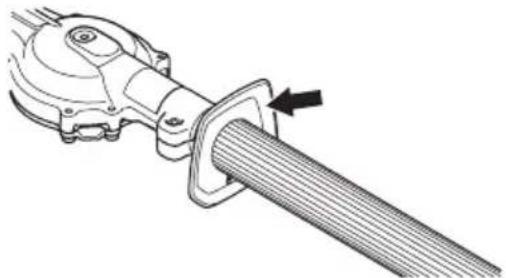

Käekaitse.

Käekaitse ülesandeks on kaitsta kätt töötavate teradega kokku puutumast, näiteks siis, kui kasutajal läheb käsi lahti esikäepideme küljest.

Kontrollige, kas käekaitse on korralikult kinni.

Kontrollige, kas käekaitse on terve.

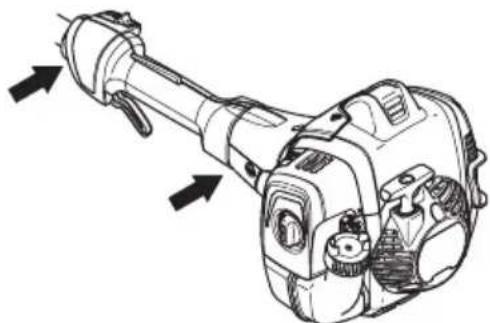

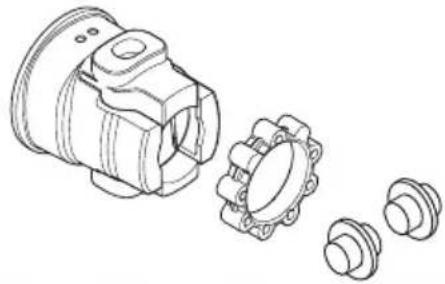

Vibratsioonisummutussüsteem

Seade on varustatud vibratsioonisummutussüsteemiga, mis vähendab vibratsiooni ja teeb seadme kasutamise mugavaks.

Vibratsioonisummutussüsteem vähendab vibratsiooni, mis kandub käepidemesse seadme mootorist ja lõikeseadmetest.

ETTEVAATUST! Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehaireid. Pöördu arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks muudatused nahas või nahavärvis, surin, nõelatorked, tundetus, nõrkus, värvimuutused nahal. Nimetatud nähtused esinevad tavaliselt sõrmedes, kätelabades ja randmetes. Oht on suurem külma korral.

ÜLDISED OHUTUSEESKIRJAD

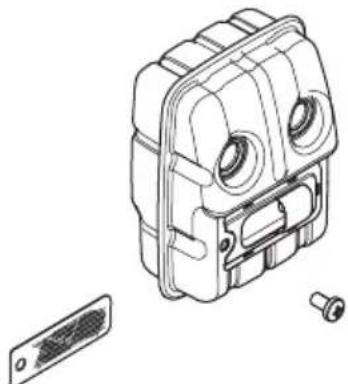

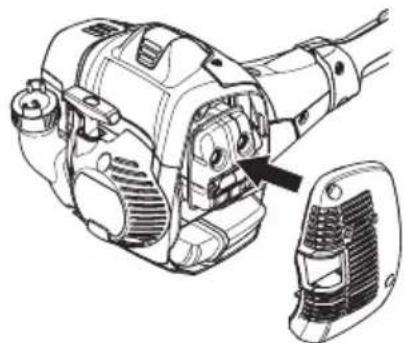

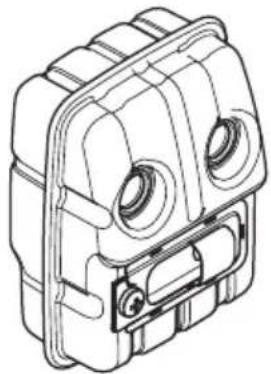

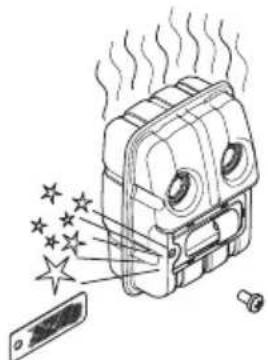

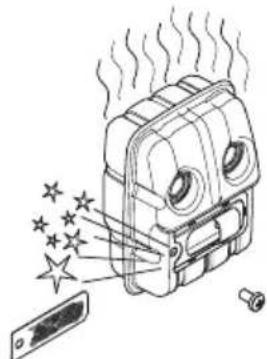

Summuti

Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootoriheitgaasid operaatorist eemale. Katalüsaatoriga summuti on konstrueeritud ka selleks, et vähendada kahjulike ainete hulka heitgaasides.

Sooja ja kuiva kliimaga riikides on metsatulekahju tekkimise oht suur. Seetõttu on osa summuteid varustatud sademeid püüdva võrguga. Kontrolli, kas Sinu lõikur on sellise seadmega varustatud.

On väga oluline, et järgitaks summuti hoolduse ja kontrolli juhiseid.

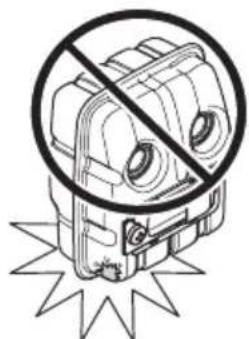

Ära kasuta kunagi vigastatud summuti ga seadet.

Kontrolli korrapäraselt, kas summuti on kindlalt seadme külge kinnitatud.

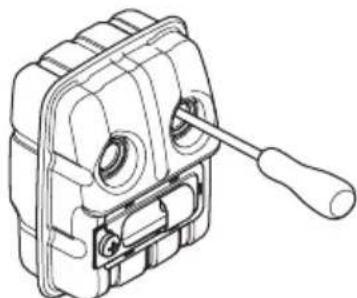

Kui seadmel on summuti, mis on varustatud sädemepüüdjaga, peab ka seda ühtlaste ajavahemike järel puhastama. Saastunud võrguga sädemepüüdja tõttu võib mootor üle kuumeneda ja katki minna.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka peale seiskamist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ole tuleohu suhtes tähelepanelik!

Mootoriheitgaasid on kuumad ja võivad sisaldada sademeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

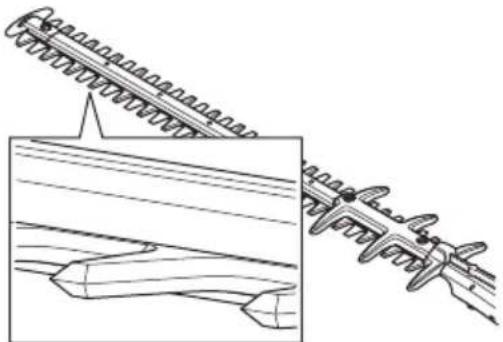

Terad

Terad on liiga kõvad, et neid viiliga teritada. Nürisid terasid teritatakse teritusaparaadiga.

Kõverad või kahjustatud lõiketerad tuleb välja vahetada.

Terakaitse

Terakaitse (A) peab kaitsma teid, et mingi kehaosa ei puutuks terade (B) vastu.

Kontrollige, kas terakaitse pole paindunud või muul viisil kahjustatud. Kõverad või kahjustatud lõiketerade kaitsepiirded tuleb välja vahetada.

Ülekanne

Masina kasutamisel muutub ülekande korpus tuliseks. Põletuste vältimiseks ärge puudutage ülekande korpust.

Lõikeosa paigaldamine.

Paigaldage lõikepea võllile nii, et kruvi (A) on võllis oleva augu vastas. Veenduge, et veovõll rakenduks ülekandega.

• Pingutage kruvi A.
• Pingutage kruvi B.

Ohutusnõuded kütuse käsitsemisel

Ära käivita seadet:

1. Kui kütust on sattunud seadmele. Puhasta see ära ja lase jäägil aurustuda. 2. Kui kütust on sattunud sinu kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust, seebi ja veega. 3. Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust. Lekke korral pöördu hooldustöökoja poole.

Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näiteks masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.
• Hoia ja transpordi kütust selleks ettenähtud nõus.
• Lase kütuse- ja õlipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja õli jaoks. Tühjendage paak selleks ettenähtud mahutitesse hästi ventileeritud kohas.
• Enne pikemaajalist hoiustamist tuleb seade korralikult puhastada ja hooldada.
• Lõikeosa transpordikaitse peab olema paigaldatud, kui seadet ei kasutata või see viiakse teise kohta.
• Kinnitage seade transportimise ajaks.
• Et ära hoida seadme tahtmatut käivitamist, tuleb süütepea kindlasti eemaldada, kui seadmele tehakse hooldust, kui seade jääb valveta või hoiustatakse.
• Laske hekitrimmeril pärast kasutamist jahtuda, enne kui selle hoiukohta viite.

ETTEVAATUST! Ole ettevaatlik kütuse käsitsemisel. Välti tule-, plahvatus- ja sissehingamisohte.

Küttesegu

TÄHELEPANU! Seadmel on kahetaktimootor ja see vajab töötamiseks bensiini ja kahetaktiõli segu. Et segu oleks õige, tuleb mõõta segatava õli kogus väga täpselt. Väiksemate koguste segamisel mõjutavad ka väikesed kõrvalekalded õli koguses oluliselt segu koostist.

ETTEVAATUST! Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi ohustatavas kohas.

ETTEVAATUST! Hoolitse, et segamise ajal oleks ventilatsioon hea.

Bensiin

TÄHELEPANU! Kasutage ainult kvaliteetset vähemalt 90 (RON) oktaanarvuga bensiini, segatult õliga. Kui teil on katalüsaatorseade, tuleb kasutada ilma pliita kvaliteetset õli ja bensiini segu (vaadake peatükki Tehnilised näitajad). Pliid sisaldav bensiin rikub katalüsaatorseadet.

Kui on saadaval keskkonnasõbralikku, nn. alkülaatkütust, tuleb seda kasutada.

Võib kasutada etanooli sisaldavat kütust E10 (maks etanoolisisaldus 10%). E10-st suurema etanoolisisaldusega kütuse kasutamine võib põhjustada töö aeglustumise ja mootoririkke.

• Soovituslik madalaim oktaanarv on 90 (RON). Kui te töötate 90-st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See võib mootorit kahjustada ja põhjustada tõsiseid mootoririkkeid.
• Pidevalt kõrgetel pööretel töötades on soovitav kasutada kõrgema oktaanarvuga bensiini.

Kahetaktiõli

• Parima tulemuse saavutamiseks kasutage HUSQVARNA kahetaktiõli, mis on spetsiaalselt meie õhkjahutusega kahetaktimootorite jaoks valmistatud.
• Ärge kasutage mingil juhul vesijahutusega kahetaktimootorite jaoks toodetud õli, mille võõrkeelne nimetus on outboardoil (lühend TCW).
• Ära kasuta kunagi neljataktilise mootori õlisid.
• Madala kvaliteediga ja liiga rammus õli ning kütuse segu võivad katalüsaatorseadme tööd segada ja vähendada selle tööiga.
• Segu koostis

1:50 (2%) HUSQVARNA kahetaktilist õli.

1:33 (3%) teiste õlide korral, mis on õhkjahutusega kahetaktimootoritele, klassifitseeritud JASO FB/ISO EGB jaoks.

Bensiin, liitrit Ka	hetaktiõli, liitrit
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

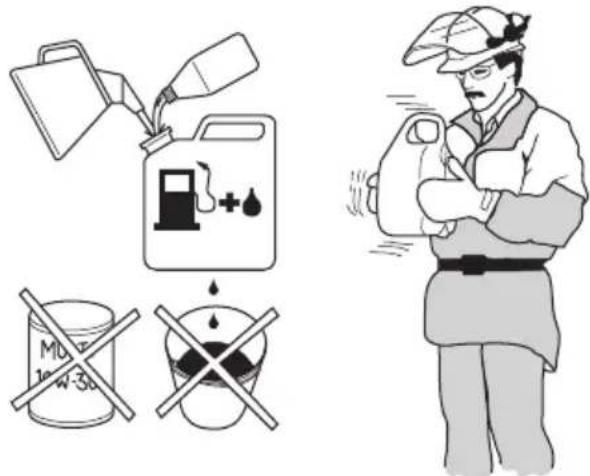

Segamine

Bensiini ja õli omavaheliseks segamiseks kasuta alati puhast nõu, mis on ette nähtud bensiini jaoks. - Esiteks vala nõusse pool segatavast bensiinist. Lisa kogu õlikogus. Sega (loksuta) kütusesegu segamini. Lisa ülejäänud bensiin. - Sega (loksuta) kütusesegu hoolikalt enne seadme kütusepaagi täitmist.

• Ära sega rohkem kütust kui üheks kuuks vaja. Kui seade jääb pikemaks ajaks seisma, tuleb kütusepaak tühjendada ja puhastada.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka pärast seiskamist väga kuum. See kehtib ka tühikäigul töötamisel. Ole tuleohu suhtes tähelepanelik, eriti tuleohtlike ainete ja/või gaaside läheduses töötamisel.

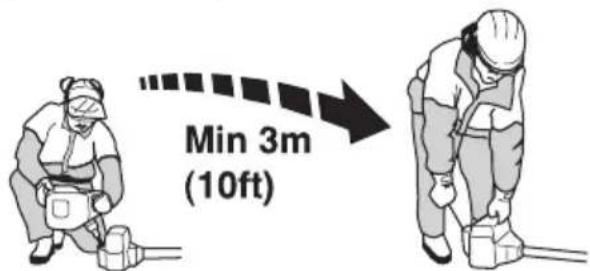

Tankimine

ETTEVAATUST! Järgnevad ettevaatusabinõud vähendavad tulekahjuohtu:

Segage ja valage vedelikke vabas õhus, kus pole sädemeid ega leeke.

Ära suitseta kütuse läheduses ega pane sinna midagi kuuma.

Ära lisa kütust, kui mootor pole välja lülitatud.

Seiska mootor ning lase sel enne tankimist mõni minut jahtuda. Tankige hästi ventileeritud kohas. Masinat ei tohi tankida siseruumides.

Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda.

Pärast kütuse lisamist pinguta korki hoolikalt.

Enne käivitamist viige masin tankimiskohast ja kütuse ladustamiskohast eemale.

• Kasutage ületäitumise kaitsega kütusenõu. Kui kütust on sattunud seadmele, puhasta see ära ja lase jäägil ära aurustuda.
• Pühi paagikorgi ümbrus puhtaks. Mustus kütusepaagis tekitab mootori töös häireid. Jälgi, et kütus oleks korralikult segunenud, selleks loksuta iga kord enne kütusepaagi täitmist kütusenõu.

Kontroll enne käivitamist

Kontrollige tööpiirkonda. Kõrvaldage kõrvalised esemed, mis võivad eemale paiskuda. - Kontrollige lõikeosa seisundit. Nürisid, kahjustatud ja pragunenud terasid ei tohi kasutada. - Kontrollige, et seade oleks täiesti korras. Kontrollige, et kõik mutrid ja kruvid oleksid korralikult pingutatud. - Kontrollige, et ülekanne oleks korralikult määritud. Vaadake juhiseid osast Ülekanne. - Kontrollige, kas lõikeosa jääb alati tühikäigul seisma. - Kasutage seadet ainult ettenähtud otstarbel. Kontrollige, et käepidemed ja turvadetailid oleksid korras. Ärge kasutage seadet, kui sellel puudub mõni osa või midagi on muudetud, nii et see ei vasta enam tehnilistele näitajatele. - Enne seadme käivitamist tuleb kontrollida, et kõik katted oleksid paigaldatud ja neil poleks kahjustusi.

Käivitamine ja seiskamine

ETTEVAATUST! Sidurikatte ja varre komplekt peavad olema paigaldatud enne seadme käivitamist, vastasel juhul võib sidur lahti pääseda ja tekitada kehalisi vigastusi.

Enne käivitamist viige seade tankimiskohast vähemalt 3 meetri kaugusele. Pange seade kindlale alusele. Mõelge selle peale, et käivitamisel võivad terad hakata liikuma. Jälgige, et teradele mingit eset ette ei jääks. Jälgige, et tööpiirkonnas poleks kõrvalisi inimesi, sest muidu on oht, et võidakse inimesi vigastada.

Ohutusvahemaa on 15 m.

Külm mootor

Kütusepump:

Vajuta korduvalt kütusepumba kummipõhja, et kütus liiguks põide. Põis ei pea täiesti täis saama.

Õhuklapp:

Viige õhuklapp käivitusasendisse.

Suru seadme kere vastu maad vasaku käega (NB! mitte jalaga!).

Käivitamine

Võta starteri käepidemest kinni, tõmmake käivitusnöör parema käega aeglaselt välja, kuni tunned vastupanu (starteri hambad haakuvad), soorita seejärel tugevaid ja kiireid tõmbeid.

Pange rohuklapp algasendisse kohe pärast mootori lülitumist ja käivitage seadet, kuni see tööle hakkab. Laske masinal mõned sekundid töötada tühikäigul enne kui annate täisgaasi.

TÄHELEPANU! Ära tõmba käivitusnööri täies pikkuses välja, ära lase käiviti käepidet lahti, kui see on väljatõmmatud asendis. See võib seadmele vigastusi tekitada.

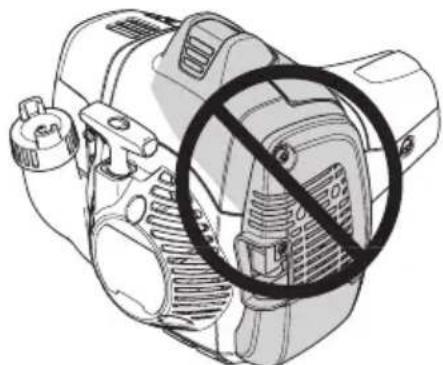

TÄHELEPANU! Ükski kehaosa ei tohi sattuda vastu märgistatud pinda. Kui süütekapsel on defektiga, võib kontakti tulemuseks olla põletushaav nahal või elektrilöök. Kasuta alati kindaid. Ära kunagi kasuta masinat, mille süütekapsel on defektiga.

Soe mootor

Vajuta korduvalt kütusepumba kummipõllele, et kütus liiguks põide. Põis ei pea täiesti täis saama.

Võta starteri käepidemest kinni, tõmmake käivitusnöör parema käega aeglaselt välja, kuni tunned vastupanu (starteri hambad haakuvad), soorita seejärel tugevaid ja kiireid tõmbeid.

Seiskamine

Mootori välja lülitamiseks tuleb seiskamislüliti viia asendisse "STOPP".

TÄHELEPANU! Seiskamislüliti läheb ise tagasi lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajaks võtta süüteküünlalt süütepea.

Üldised tööeeskirjad

TÄHTIS!

Käesolevas peatükis käsitletakse põhilisi ohutusreegleid hekiloikuriga töötamisel.

Kui olukord on sulle tundmatu, lõpeta töötamine ja palu spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga.

Ära tee töid, milleks sul puudub väljaõpe või kogemused.

ETTEVAATUST! Seade võib tekitada tõsiseid kahjustusi inimestele. Lugege ohutusreegleid hoolikalt. Õppige hoolikalt, kuidas tuleb seadet kasutada.

ETTEVAATUST! Lõikeseadmed. Ärge viige seadet teise kohta, kui mootor pole välja lülitatud.

Isiklikud kaitsevahendid

• Kasuta alati kaitsejalatseid ja muud varustust, mida on kirjeldatud alajaotuses Isiklik kaitsevarustus.
• Kasuta alati tööriietust ja tugevaid pikki pükse.
• Ära kanna kunagi lõtendavaid riideid ega ehteid. Jälgi, et lahtised juuksed ei ripuks õlgadel.

Ümbruskonda hõlmavad ohutuseeskirjad

• Ära luba kunagi lastel seadet kasutada. Jälgi, et töötamise ajal ei tuleks keegi lähemale kui 15 m.
• Ära luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisõpetuse sisust aru saanud.
• Ärge töötage redelil või korraliku kinnituseta alusel.

• Ärge unustage, et seadme operaator vastutab seadmest tingitud ohtude ning õnnetuste ning varaliste kahjude eest.

Ohutuseeskirjad seadmega töötamiseks

• Jälgi alati, et sul oleks kindel ja püsiv jalgealune. Hoidke seadet kindlalt kahe käega. Hoidke seadet keha lähedal.

• Kasutage paremat kätt gaasihoovastiku lülitamiseks.

Jälgige, et käed-jalad ei satuks seadme töö piirkonda. - Hoidke pärast mootori väljalülitamist käed-jalad teradest eemal, kuni terad seisma jäävad. Jälgige, et lõigatud oksajupid teie pihta ei paiskuks. - Pange seade maapinnale, kui te sellega ei tööta. - Ärge lõigake seadmega liiga maapinna lähedalt. Kivid ja muud lahtised esemed võivad eemale paiskuda. - Enne tööle hakkamist uurige oma tööala, kas seal pole kõrvalisi esemeid, elektrijuhtmeid, putukaid ja loomi, metallist esemeid ja muud, mis võib kahjustada lõikeosa. Kui puutute seadmega vastu mingit kõrvalist eset või kui vibratsioon lakkab, katkestage kohe töö ja lülitage seade välja. Võtke süütejuhe süüteküünla küljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel. Kui teradesse on midagi kinni jäänud, tuleb töötav seade välja lülitada, süütejuhe süüteküünlalt lahti võtta ja seejärel asuda terasid puhastama. - Ära pane töötava mootoriga seadet maha, kui Sul pole head ülevaadet sellest. Kui lõiketerad jäävad kinni, saab need vabastada, sisestades udekande korpusesse kombivõtme.

Eemaldage kork. - Sisestage kombivõti ja keerake seda, et vabastada lõiketerad käsitsi.

Ohutuseeskirjad peale töötamist

Kui te ei kasuta seadet, pange teradele kate peale. - Enne puhastamist, remontimist või ülevaatust tuleb jälgida, et lõikeosa oleks seiskunud. Eemalda süütejuhe süüteküünlalt. - Lõikeosa parandamisel pange kätte tugevad kaitsekindad. Terad on väga teravad ja võivad kergesti tekitada kahjustusi.

• Hoia seadet lastele kättesaamatus kohas.
• Parandamisel kasuta originaalvaruosi.

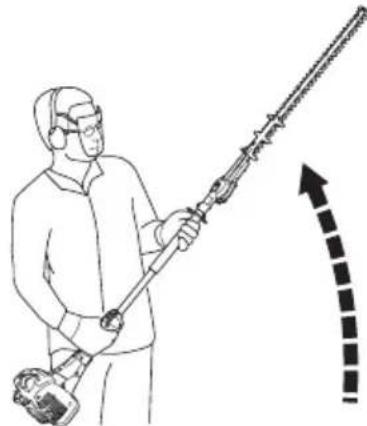

Põhiline lõikamistehnika

Külgede pügamisel tehke pendelligutusi liikumissihiga üles-alla.

• Andke gaasi vastavalt koormusele.
• Parima tasakaalu saavutamiseks tuleb seadet hoida võimalikult keha lähedal.

• Jälgige, et teraotsad ei puudutaks maad.
• Ärge suruge seadmele, liikuge kergelt ja piisavalt aeglaselt edasi, et seade jõuaks kõik oksad korralikult ära lõigata.

Hooldus

Laske masinal enne kontrollide ja hooldustööde teostamist veidi jahtuda.

Karburaator

Tühikäigu pöörde arvu reguleerimine

Enne kui midagi reguleerida, vaata, et õhufilter oleks puhas ja et õhufiltriklapp oleks paigaldatud.

Seadistage tühikäigu pöörlemiskiirust reguleerimiskruvist T, kui on vaja seadistada. Algul keerake T-kruvi päripäeva, kuni terad hakkavad liikuma. Seejärel keerake T-kruvi vastupäeva, et terad jääksid seisma. Tühikäik on seadistatud õigesti siis, kui mootor igas asendis töötab ühtlaselt. Seejuures peab olema jäänud piisav varu sellise pöörlemiskiiruseni, mil terad hakkavad kaasa liikuma.

Soovit. tühikäigu pöördearv: Vt. ptk. Tehnilised andmed.

ETTEVAATUST! Kui tühikäigu pöörde arvu ei saa reguleerida, nii et lõikeosa jääks paigale, võta ühendust teeninduskojaga/edasimüüjaga. Ära kasuta seadet enne, kui see on korralikult reguleeritud või parandatud.

Summuti

TÄHELEPANU! Teatud summutid on varustatud katalüsaatoriga. Vt. peatükki Tehnilised andmed, et kontrollida, kas sinu sael on katalüsaator.

Summuti ülesandeks on summutada müra ja suunata heitgaasid operaatorist eemale. Heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju, kui läheduses on kergesti süttivaid esemeid.

Teatud summuti tüübid on varustatud erilise sädemeid püüdva võrguga. Puhasta võrku kord nädalas. Selleks on soovitav kasutada terasharja.

Summuti katalüsaatori kaitse peab kord kuus kontrollima ja vajaduse korral puhastama. Kasutage traatharja. Kui kaitse on saanud kahjustada, tuleb see välja vahetada. Kui võrk on sageli ummistunud, võib see olla signaaliks, et katalüsaator ei tööta täisvõimsusel. Kontrollimiseks võta ühendust edasimüüjaga. Kui võrk on ummistunud, kuumeneb seade üle ning tagajärjeks on silindri ja kolvi kahjustused.

TÄHELEPANU! Ära kunagi kasuta vigastatud summuti ga seadet.

ETTEVAATUST! Katalüsaatorsummuti on kasutamise ajal ja ka peale seisma jäämist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ole tuleohu suhtes tähelepanelik!

Jahutussüsteem

Võimalikult madala töötemperatuuri tagamiseks on seade varustatud jahutussüsteemiga.

Jahutussüsteem koosneb järgnevatest osadest:

1 Õhu sisselaskmise ava kaitse. 2 Ventilaatori labad hoorattal. 3 Jahutusribid silindril. 4 Silindrikate (juhib jahutusõhu silindrisse). 5 Summuti kate. 6 Summuti plaat.

Puhasta jahutussüsteemi kord nädalas harjaga, raskete tööolude puhul tihedamini. Määrdunud või ummistunud jahutussüsteemi puhul kuumeneb seade üle, mis vigastab silindrit ja kolbi.

Süüteküünlad

Süüteküünla töövõimet mõjutavad:

Valesti seadistatud karburaator. Vale õlisegu kütuses (liiga palju või vale õli). - Määrdunud õhufilter.

Väikese võimsuse, raske käivitamise või ebaühtase tühikäigu puhul kontrolli alati kõigepealt süüteküünalt, enne kui võtad ette teisi meetmeid. Puhasta must süüteküünal ja kontrolli samal ajal, kas elektroodide vahe on 0,65 mm. Vaheta süüteküünal pärast kuujalist kasutamist või vajaduse korral varem.

TÄHELEPANU! Kasuta alati soovitatud süüteküünla tüüpi. Vale süüteküünal võib vigastada kolbi või silindrit. Kontrolli, et küünaldel oleks raadiohäirete kaitse. Vt. ptk. Tehnilised andmed.

Õhufilter

Puhasta õhufiltrit korrapäraselt tolmust ja mustusest, vältimaks:

Häireid karburaatori töös. - Käivitusraskusi. Võimsuse vähenemist. - Mootori osade asjatut kulumist. - Liigset kütusekulu.

Puhasta õhufiltrit peale 25 tunnist tööd, tolmusemates tööoludes tihedamini.

Õhufiltri puhastamine

Õhuklapi sulgemiseks lükake see käivitusasendisse.

Eemalda õhufiltri kaitse ja demonteeri õhufilter. Pese õhufilter soojas seebilahuses puhtaks. Kuivata filter enne uuesti paigaldamist.

Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Seetõttu tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada.

Kui seadet kasutatakse väga tolmuses kohas, tuleb filtrit õlitada. Vt. juhiseid alajaotuses Õhufiltri õlitamine.

Õhufiltri õlitamine

Kasutage alati HUSQVARNA filtriõli, mille art. nr. on 531 00 92-48. Et filtriõli kataks ühtlaselt filtri, on sinna lisatud lahustit. Seetõttu ei tohi õli lasta nahale sattuda.

Pane filter kilekotti ja kalla filtri peale õli. Mulju filtrit läbi kilekoti, et õli jaguneks ühtlaselt kogu filtri ulatuses. Lõpuks pigista filtrist liigne õli ja kalla kilekotist välja, misjärel paigalda filter omale kohale seadmesse. Õlitamiseks ei tohi kasutada tavalist mootoriõli. See sadestub filtrist välja.

Ülekanne

Ülekande korpusel on määretenippel määrde lisamiseks. Määrde lisamiseks kasutage määrdepritsi. Seda peaks tegema iga 60 töötunni järel. Kasutage hekiloikuri puhul Husqvarna ülekandemääret.

TÄHELEPANU! Ülekandesõlme ei tohi üleni määrdega täita. Seadme töötamisel tekkiva soojuse mõjul määre paisub. Kui ülekandesõlm on täielikult määrdega täidetud, võivad tihendid kahjustuda ja määre hakata pihkuma.

Ajami korpuses olevat määret ei ole vaja tavaliselt vahetada, v.a parandustööde teostamise korral.

Puhastamine ja määrimine.

Puhastage lõiketerad vaigu- ja taimejääkidest iga kord enne ja pärast masina kasutamist, kasutades Husqvarna puhastusvahendit (UL22).

Enne pikaajalist hoiustamist määrige teralatte Husqvarna spetsiaalse määrdega (tootenr UL 21).

HOOLDUS

Hooldusskeem

Alljärgnevas on toodud seadme hooldustööde nimekiri. Enamike tööde kohta on antud ka kirjeldus osas Hooldus. Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda volitatud töökoja poole.

Hoodus	Igapäevane hooldus	Iganädalane hooldus	Igakuine hooldus
Puhasta seade väljastpoolt. X
Kontrollige, et gaasihooovastiku pidur ja gaasihooovastik tõotaksid ohutult.	X
Kontrolli, kas seiskamislüiti toimib. X
Kontrollige, et terad ei liigukts tühikäigul ega rõhuklapi lülitamisel käivitamisel.	X
Kontrollige, et teradel poleks kahjustusi, et neil poleks pragusid, et nad oleksid terved. Kui vaja, vahetage terad.	X
Kontrollige., kas terakaitse pole paindunud või muul viisil kahjustatud. Kui terakaitse on kõverdunud või muul viisil kahjustatud, tuleb see vahetada.	X
Puhasta öhufilter. Asenda vajaduse korral. X
Kontrollige, kas käekaitse on korras. Kahjustatud kaitse tuleb vahetada.	X
Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud. X
Kontrolli, et mootorist, kütusepaagist ja -voolikutest ei pihkups kütust. X
Kontrolli starterit ja starterinöör. X
Puhasta sõutekuünal väljaspoolt. Võta kõunal maha ja kontrolli elektroodide vahekaugust. Reguleeri vahekauguseks 0.65 mm või asenda sõutekuünal uega. Kontrolli, et sõutekuünlal oleks nn. raadiohäirete kõrvaldaja.		X
Puhastage seadme jahutussüsteem. X
Puhasta karburaatori vãlimine pind ja ümbrus. X
Lisage määtet ülekanidesosasse. Seda tuleb teha umbes iga 60 tõtunni järel.		X
Kontrollige, kas terade kinnituskruvid on korralikult pingutatud. X
Puhasta kõtusepaak. X
Kontrollige, kas kõtusefilter on puhas ja kõtusevoolik terve. Vajadusel vahetage vastavad osad.			X
Kontrolli kõik juhtmed ja ühendused. X
Kontrollige sidurit, sidurivedrusid ja -trumlit, ega neil pole kolumise jälgi. Vajadusel põörduge vahetarniseks volitatud tõkoja poole.			X
Vaheta sõutekuünal. Kontrolli, et sõutekuünlal oleks paigaldatud nn. raadiohäirete kõrvaldaja.			X
Kontrolli summuti sädemepüudja võru ja puhasta see vajadusel (ainult katalusaatoriga summutitel).			X
Tuleohu vähendarniseks tuleb hoida tõkoht puhas: koristada mustus, lehed, liigsed ölid jmt. năiteks summuti ja mootori ümbrusest.			X

Tehnilised andmed

525HF3S

Mootor

Silindri maht, cm3 25,4

Silindri läbimõõt, mm 34

Käigu pikkus, mm 27

Pöörlemiskiirus tühikäigul, p/min 3000

Soovituslik suurim pöörete arv, p/min 12000

Maks. mootori võimsus ISO 8893 järgi, kW/ p/min 0,9/8500

Seadistatavate pööretega süütesüsteem Jah

Süütesüsteem

Süüteküünlad NGK BPM8Y

Elektroodide vahe, mm 0,65

Kütuse-/määrimissüsteem

Bensiinipaagi maht, l 0,5

Kaal

Kaal ilma kütuseta, kg 6.1

Müraemissioon

(vt. märkust 1)

Müra võimsustase, dBA 105

Müra võimsustase, garanteeritud LwA dBA 106

Müratase

(vt. märkust 2)

Ekvivalentne müra rõhutase kasutaja kõrva juures, mõõdetud EN ISO 22868 järgi, dBA: 92

Vibratsioonitase

(vt. märkust 3)

EN ISO 22867 järgi mõõdetud käepidemete ekvivalentsed vibratsioonitasemed (ahv,eq), m/s²

Eesmine/tagumine käepide: 3,9/2,9

Terad

Pikkus, mm 650

Märkus 1: ümbritsevasse keskkonda leviva müra võimsus (Lw), mõõdetud vastavalt EL direktiivile 2000/14/EÜ. Seadme antud müratase mõõdeti enim müra tekitava originaalsaagimisseadme kasutamisel. Erinevus tagatava ja mõõdetava mürataseme vahel seisneb selles, et direktiivi 2000/14/EÜ alusel hõlmab tagatav müratase ka mõõtmistulemuste levi ja kõrvalekaldeid sama mudeli eri seadmete vahel.

1. Märkus: Antud andmetel seadme helirõhutaseme ekvivalendi kohta on statistiline tüüplevi (standardne kõrvalekalle) 1 dB(A).
2. Märkus: Antud andmetel ekvivalentse vibratsioonitaseme kohta on statistiline tüüplevi (standardne kõrvalekalle) 1 m/s².

TEHNILISED ANDMED

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel [phone], kinnitab käesolevaga, et hekilõikurid Husqvarna 525HF3S alates 2016. aasta seerianumbritest ja edaspidi (aastaarvos sellele järgneva seerianumbriga on selgelt tähistatud seadmel oleval etiketil) vastab nõuetele, mis on toodud NÕUKOGU DIREKTIIVIS:

• 2006/42/EÜ (17. mai 2006. a), masinate kohta.
• elektromagnetilise ühilduvuse direktiiv 26. veebruar 2014, 2014/30/EL.
• müradirektiiv 8. maist 2000, 2000/14/EÜ. Vastavushinnang on tehtud kooskõlas lisaga V. Teave müra kohta on toodud peatükis Tehnilised andmed.

Järgitud on alljärgnevaid standardeid:

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Rootsi, teostas vabatahtlikult Husqvarna AB standardikontrolli. Sertifikaatide numbrid on: SEC/14/2406

SMP Svensk Maskinprovning AB on samuti kinnitanud vastavust nõukogu direktiivi 2000/14/EÜ lisale V. Sertifikaatide numbrid on: 01/94/020 - 525HF3S

Per Gustafsson, Arendusdirektor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

Sümbolid

BRIDINAJUMS! Dzīvžoga grieznes var kļūt par bīstamu darba rīku, ja to lieto nepareizi vai pavirši, izraisot nopietnas un pat dzīvībai bīstamas traumas. Ļoti svarīgi ir izlasīt un izprast šīs lietošanas pamācības saturu.
