Producttype	Benzine heggenschaar
Merk	Husqvarna
Model	525HF3S
Cilinderinhoud	25,4 cm³
Max. motorvermogen	0,9 kW bij 8500 tpm
Gewicht (zonder brandstof)	6,1 kg
Brandstoftankinhoud	0,5 L
Meslengte	650 mm
Messnelheid	4339 sneden/min
Stationair toerental	3000 tpm
Max. onbelast toerental	12 000 tpm
Bougie	NGK BPM8Y (elektrodeafstand 0,65 mm)
Gegarandeerd geluidsvermogensniveau	106 dB(A)
Trillingsniveau (voorste handgreep)	3,9 m/s²
Trillingsniveau (achterste handgreep)	2,9 m/s²
Brandstof	2-takt mengsel benzine-olie (verhouding 1:50 met Husqvarna olie)
Motortype	2-takt, luchtgekoeld
Demper met katalysator	Ja
Antitrillingssysteem	Ja
Veiligheidsuitrusting	Gasblokkering, stopknop, handbeschermer, mesbeschermer
Luchtfilter onderhoud	Elke 25 bedrijfsuren
Smering van de tandwielkast	Elke 60 gebruiksuren
Repareerbaarheid	Husqvarna originele onderdelen aanbevolen

Veelgestelde vragen - 525HF3S HUSQVARNA

Welke brandstof gebruiken voor de Husqvarna 525HF3S?

Gebruik een mengsel van loodvrije benzine (minimaal 90 octaan) en tweetaktolie. Met Husqvarna olie is de verhouding 1:50 (2%). Met andere oliën die voldoen aan JASO FB/ISO EGB is de verhouding 1:33 (3%). Nooit buitenboordmotorolie (TCW) of viertaktolie gebruiken.

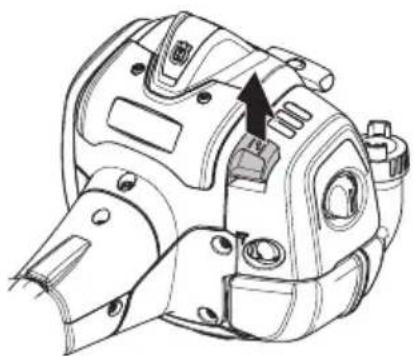

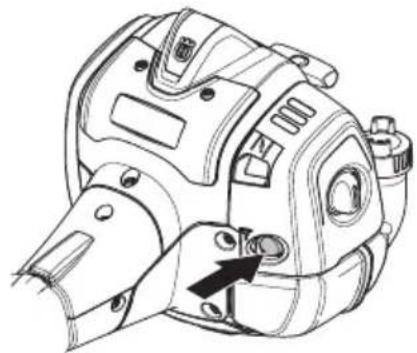

Hoe start ik de motor koud?

Activeer de brandstofpomp door meerdere keren op de bulb te drukken totdat brandstof verschijnt. Trek de choke. Plaats de machine op de grond, houd hem stevig vast met de linkerhand (niet met de voet). Trek langzaam aan de starter totdat u weerstand voelt, trek dan krachtig. Zodra de motor aanslaat, duw de choke terug en blijf trekken totdat hij start. Laat hem enkele minuten stationair warmdraaien.

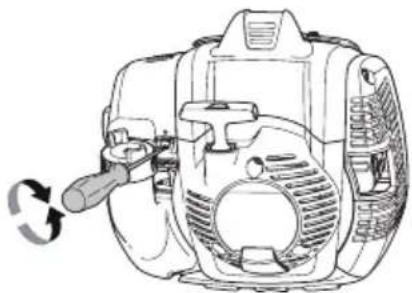

Hoe stel ik het stationair toerental van de heggenschaar af?

Het stationair toerental wordt afgesteld met de T-schroef. Draai de schroef met de klok mee totdat de messen gaan draaien, draai dan tegen de klok in totdat de messen stoppen. Het aanbevolen stationair toerental is 3000 tpm. Als u de messen niet kunt stoppen, neem dan contact op met een erkende werkplaats.

Wat te doen als de messen vastlopen?

Stop onmiddellijk de motor en wacht tot volledige stilstand. Verwijder de bougiedop. Gebruik de meegeleverde combinatiesleutel: steek deze in het carter en draai om de messen handmatig los te maken. Controleer of de messen niet beschadigd zijn voordat u opnieuw start.

Welke bougie gebruiken en welke afstand?

Gebruik een bougie NGK BPM8Y met een elektrodeafstand van 0,65 mm. Vervang deze elke maand of vaker indien nodig. Zorg ervoor dat hij is uitgerust met een ontstoringsweerstand.

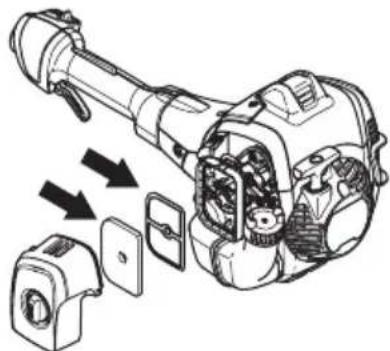

Hoe onderhoud ik het luchtfilter?

Reinig het filter elke 25 bedrijfsuren (vaker in stoffige omstandigheden). Open de behuizing, verwijder het filter, was het met warm zeepwater, spoel en droog het volledig. Als de machine in een stoffige omgeving wordt gebruikt, olie het filter dan met speciale Husqvarna olie (ref. 531 00 92-48).

Wat is het gewicht van het apparaat?

Het gewicht van de Husqvarna 525HF3S zonder brandstof is 6,1 kg. Met een volle tank reken op ongeveer 6,5 kg.

Hoe smeer ik de snijtandwielen?

De tandwielkast moet elke 60 gebruiksuren worden gesmeerd. Gebruik een spuit om de speciale Husqvarna heggenschaarvet via het smeernippel te injecteren. Niet te veel vullen, want het vet zet uit bij warmte.

Wat zijn de veiligheidsafstanden tijdens gebruik?

Houd een afstand van minimaal 15 meter tussen de machine en personen of dieren. Houd bij elektriciteitsleidingen een minimale afstand van 10 meter. Werk nooit op een ladder of instabiele positie.

Hoe vervoer en bewaar ik de heggenschaar?

Gebruik altijd de mesbeschermer tijdens het vervoer. Zet de machine vast om beweging te voorkomen. Voor langdurige opslag, leeg de brandstoftank, reinig het apparaat, verwijder de bougiedop en bewaar het op een droge plaats, buiten bereik van kinderen. Laat de motor afkoelen voordat u hem opbergt.

GEBRUIKSAANWIJZING 525HF3S HUSQVARNA

NL Gebruiksaanwijzing 134-155

WAARSCHUWING! Een heggenschaar kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zijn, dat ernstig of levensbedreigend letsel kan veroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing leest en begrijpt.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voordat u alles duidelijk heeft begrepen.

Draag altijd:

• Een veiligheidshelm bij kans op vallende voorwerpen
• Goedgekeurde gehoorbeschermers
• Een goedgekeurde oogbescherming

Dit product voldoet aan de geldende CE-richtlijnen.

Knippend gereedschap. Raak het gereedschap niet aan zonder eerst de motor af te zetten.

Deze machine is niet elektrisch geïsoleerd. Wanneer de machine in contact komt met of in de buurt komt van stroomvoerende leidingen kan dit leiden tot dodelijke ongelukken of ernstig persoonlijk letsel. Elektriciteit kan door een zogenaamde spanningsboog van het ene naar het andere punt geleid worden. Hoe hoger de

spanning is, des te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook door takken of andere voorwerpen geleid worden, vooral als deze nat zijn. Houd altijd minimaal 10 m afstand tussen de machine en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanneer u toch met een kortere veiligheidsafstand moet werken, moet u altijd contact opnemen met de desbetreffende energiemaatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw werkzaamheden begint. De machine kan gevaarlijk zijn! Gebruikers van de machine moeten erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen.

Houd al uw lichaamsdelen uit de buurt van hete oppervlakken.

Gebruik altijd goedgekeurde veiligheidshandschoenen.

Gebruik slipvaste en stevige laarzen of schoenen.

Geluidsemissie naar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

Startinstructie Zie instructies onder de kop Starten en stoppen.

Overige op de machine aangegeven symbolen/plaatjes verwijzen naar specifieke

eisen aan certificering op bepaalde markten.

De motor wordt uitgezet door de stopschakelaar naar de stopstand te schuiven. N.B.! De stopschakelaar staat automatisch terug naar de startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaald bij onderhoud.

Gebruik altijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Montage, controle

INHOUD

Inhoud Voor het starten moet u rekening

VERKLARING VAN DE SYMBOLEN

Symbolen 134

INHOUD

Inhoud 135

Voor het starten moet u rekening houden met de

volgende punten: 135

INLEIDING

Beste klant! 136

WAT IS WAT?

Wat is wat? 137

ALGEMENE VEILIGHEIDSINSTRUCTIES

Belangrijk 138

Persoonlijke veiligheidsuitrusting 138

Veiligheidsuitrusting van de machine 139

MONTEREN

Montage van knipaggregaat 143

BRANDSTOFHANTERING

Brandstofveiligheid 144

Brandstof 144

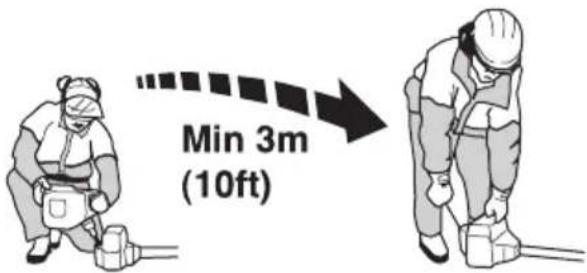

Tanken 145

STARTEN EN STOPPEN

Controle voor het starten 146

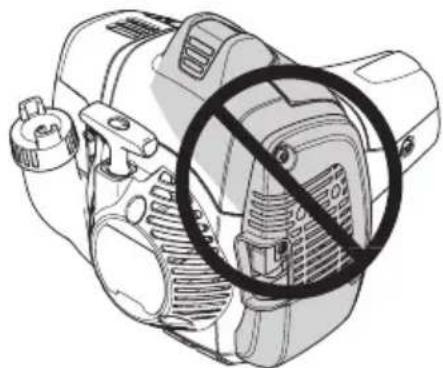

Starten en stoppen 146

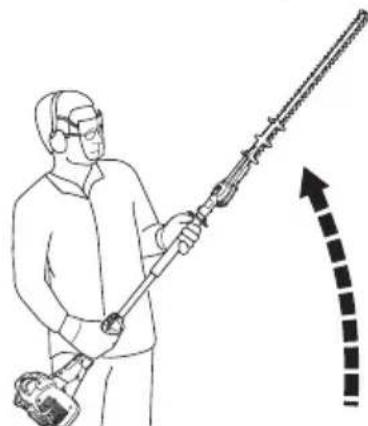

ARBEIDSTECHNIEK

Algemene werkinstructies 148

ONDERHOUD

Onderhoud 150

Carburateur 150

Geluiddemper 150

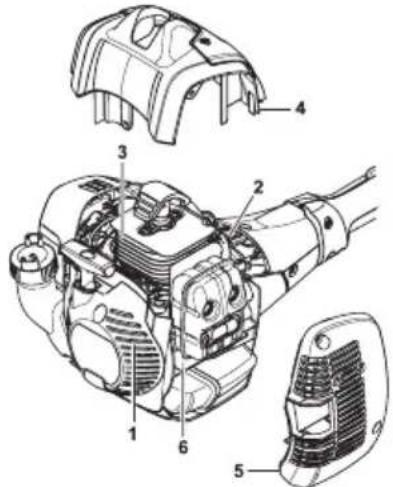

Koelsysteem 151

Bougie 151

Luchtfilter 151

Overbrenging 152

Schoonmaken en smeren 152

Onderhoudsschema 153

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 155

houden met de volgende punten:

Lees de gebruiksaanwijzing aandachtig.

WAARSCHUWING! Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik daarom altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men moet altijd originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een heggenschaar kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zijn, dat ernstig of levensbedreigend letsel kan veroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing leest en begrijpt.

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werd gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300 jaar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geproduceerd, van houtfornuizen tot moderne keukenmachines, naaimachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaaier geïntroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna tegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een grote hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een lange periode met volle tevredenheid zult waarderen. Door de aankoop van een van onze producten krijgt u de beschikking over professionele hulp bij reparaties en service mocht er toch iets gebeuren. Wanneer u de machine niet hebt gekocht bij een van onze erkende dealers, kunt u hen vragen naar de dichtstbijzijnde servicewerkplaats.

Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen, kunt u de levensduur van uw machine en de tweedehandswaarde aanzienlijk verlengen. Mocht u uw machine verkopen, zorg er dan voor dat u de gebruiksaanwijzing aan de nieuwe eigenaar overdraagt.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkt voortdurend aan de verdere ontwikkeling van haar producten en behoudt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

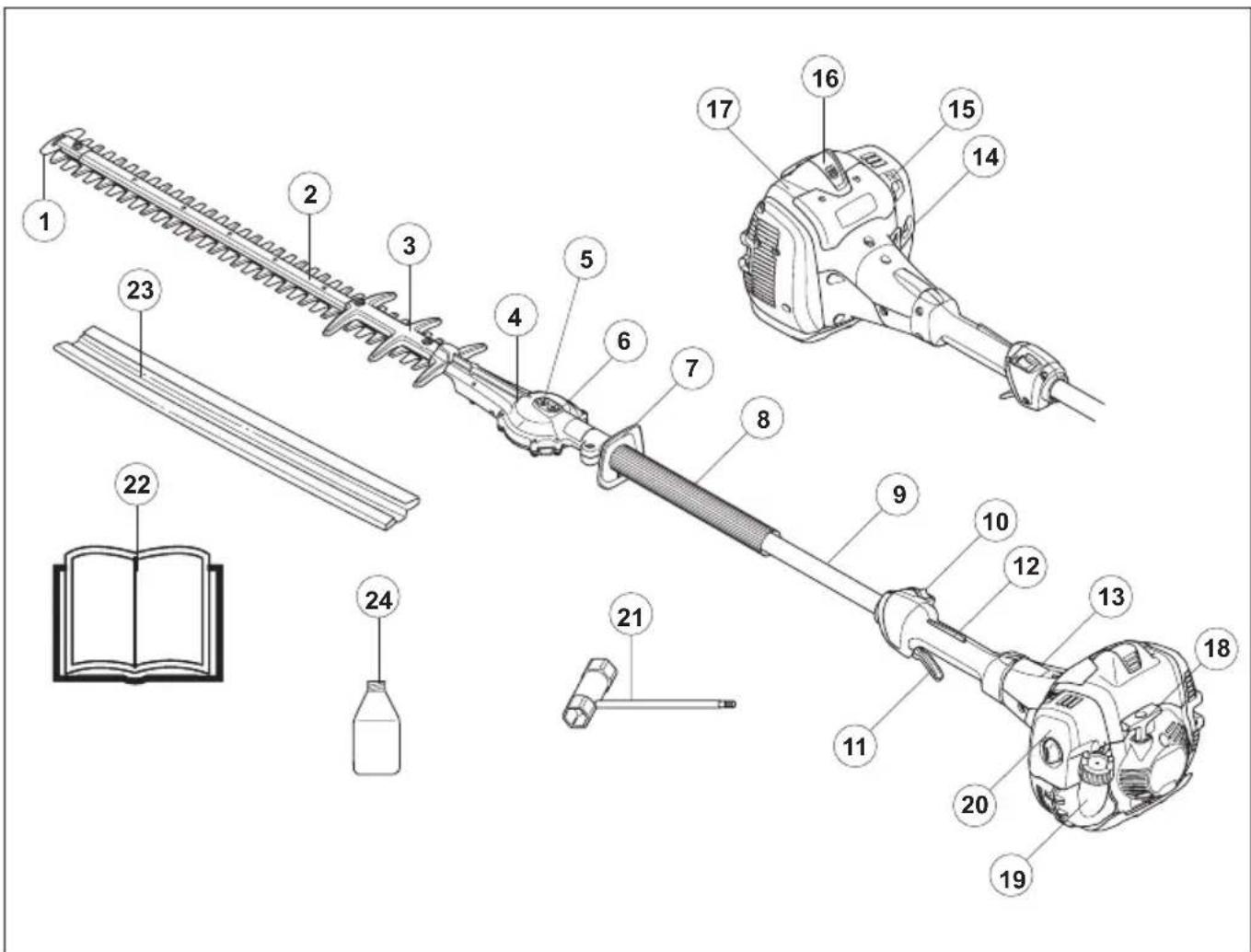

WAT IS WAT?

Wat is wat?

1 Eindbescherming blad 2 Maaielement 3 Mesbeschermkap 4 Overbrenging 5 Plug voor handmatig vrijgeven van de bladen 6 Smeerdop 7 Handbescherming 8 Voorste handvat 9 Steel 10 Stopschakelaar 11 Gashendel 12 Gashendelvergrendeling

13 Koppelingdeksel 14 Brandstofpomp 15 Chokehendel 16 Bougiekap en bougie 17 Cylinderkap 18 Starthendel 19 Brandstoftank 20 Luchtfilterdeksel 21 Combisleutel 22 Gebruiksaanwijzing 23 Transportbescherming 24 Tweetaktolie (Alleen van toepassing op bepaalde markten)

Belangrijk

BELANGRIJK!

De heggenschaar is alleen ontworpen voor het snoeien van takken en twijgen.

Gebruik nooit een machine die zodanig gewijzigd is dat ze niet langer overeenkomt met de originele uitvoering.

Mogelijk zijn landelijke of lokale wettelijke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Gebruik de machine nooit bij extreme klimaatomstandigheden zoals strenge kou of een zeer warm en/of vochtig klimaat.

Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.

Alle kappen en beschermkappen moeten voor de start gemonteerd zijn. Zorg ervoor dat ontsteker en ontstekingskabel onbeschadigd zijn om het risico van elektrische schokken te voorkomen.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftiging.

WAARSCHUWING! Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine zijn. Omdat de machine is uitgerust met een terugverende stopschakelaar en kan worden gestart op lage snelheid en met weinig kracht op de starthandgreep, kunnen kleine kinderen onder bepaalde omstandigheden de kracht hebben die nodig is om de machine te starten. Dat kan een risico van ernstig persoonlijk letsel inhouden. Verwijder de bougiekap wanneer de machine niet onder toezicht staat.

WAARSCHUWING! Defecte messen kunnen het risico op ongelukken verhogen.

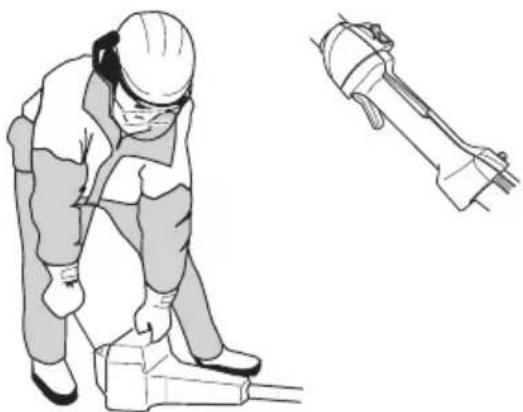

Persoonlijke veiligheidsuitrusting

BELANGRIJK!

Een heggenschaar kan bij onjuist of slordig gebruik een gevaarlijk gereedschap zijn, dat ernstig of levensbedreigend letsel kan veroorzaken. Het is van het grootste belang dat u de inhoud van deze gebruiksaanwijzing leest en begrijpt.

Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

GEHOORBESCHERMING

U moet gehoorbescherming met voldoende dempvermogen dragen.

OOGBESCHERMING

Gebruik altijd goedgekeurde oogbescherming. Wanneer u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril wordt een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen.

Gebruik slipvaste en stevige laarzen of schoenen.

KLEDING

Draag kleding van stevige stof en draag geen loszittende kleding die gemakkelijk vast kan haken in takken en struikgewas. Draag altijd een stevige lange broek. Draag geen sieraden, korte broek of sandalen en loop niet op blote voeten. Zorg ervoor dat uw haar niet lager dan uw schouders hangt.

EHBO-KIT

U moet altijd een EHBO-kit bij de hand hebben.

Veiligheidsuitrusting van de machine

In dit hoofdstuk wordt uitgelegd wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud moeten worden uitgevoerd om hun goede werking veilig te stellen. Bekijk het hoofdstuk 'Wat is wat?' om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde servicewerkplaats.

BELANGRIJK!

Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u een van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij een van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet worden gecontroleerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.

Gashendelvergrendeling

De gashendelvergrendeling is geconstrueerd om onopzettelijke activering van de gashendel te voorkomen. Wanneer de vergrendeling (A) in het handvat wordt gedrukt (= wanneer men het handvat vasthoudt) wordt de gashendel ontkoppeld (B). Wanneer men het handvat loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug naar hun respectievelijke beginposities. Dit gebeurt via twee van elkaar onafhankelijke terugspringveersystemen. Deze positie houdt in dat de gashendel automatisch vergrendeld wordt op stationair draaien.

Controleer of de gashendel vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling in de oorspronkelijke stand staat.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Druk de gashendelvergrendeling in en controleer of ze teruggaat naar de oorspronkelijke positie wanneer u haar loslaat.

Controleer of de gashendel en de gashendelvergrendeling vlot lopen en of hun terugspringveersystemen werken.

Zie de aanwijzingen in het hoofdstuk Start. Start de heggenschaar en geef vol gas. Laat de gashendel los en controleer of de messen stoppen en stil blijven staan. Als de messen bewegen wanneer de gashendel in stationaire stand staat, moet het stationair toerental van de carburateur afgesteld worden. Zie de aanwijzingen in het hoofdstuk Onderhoud.

Stopschakelaar

De stopschakelaar moet gebruikt worden om de motor uit te schakelen.

Start de motor en controleer of de motor wordt uitgeschakeld wanneer de stopschakelaar in de stopstand wordt gezet.

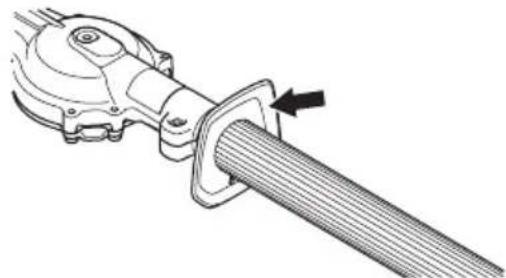

Handbescherming

De handbescherming voorkomt tevens dat een hand in aanraking komt met de werkende messen, bijv. wanneer de gebruiker de grip op het voorste handvat verliest.

Zorg ervoor dat de handbescherming correct aangebracht is.

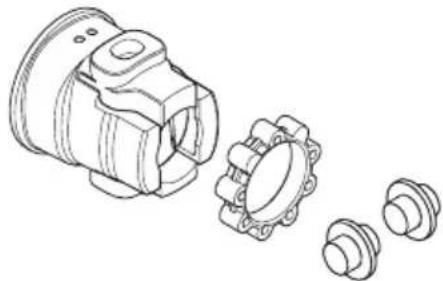

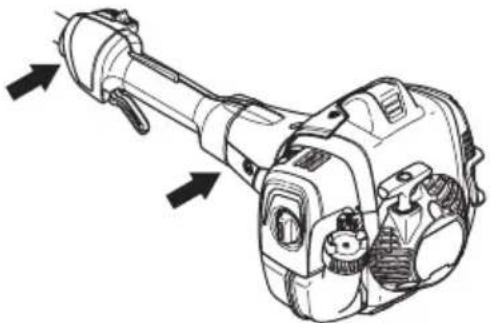

Uw machine is uitgerust met een trillingsdempingssysteem dat geconstrueerd is om zo trillingsvrij en comfortabel mogelijk met de zaag te kunnen werken.

Het trillingsdempingssysteem van de machine reduceert het overbrengen van de trillingen van de motoreenheid/snijuitrusting op de handvateenheid van de machine.

WAARSCHUWING! Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die gekoppeld kunnen worden aan te grote blootstelling aan trillingen. Zulke symptomen zijn: slapen, geen gevoel, "kriebels", "speldeprikken", pijn, geen of vermindering van kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen. De risico's kunnen bij lage temperaturen toenemen.

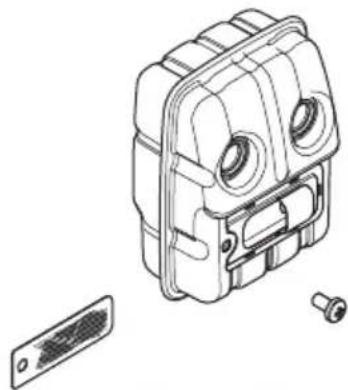

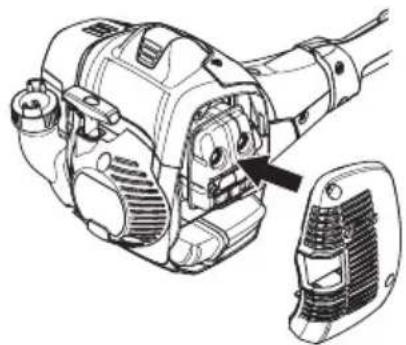

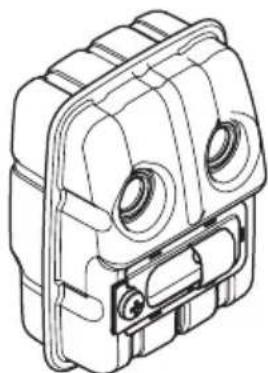

Geluiddemper

De geluiddemper werd ontworpen om het geluidsniveau zo laag mogelijk te houden, en om de uitlaatgassen weg te richten van de gebruiker. Geluiddempers uitgerust met katalysator zijn ook ontworpen om schadelijke stoffen in de uitlaatgassen te reduceren.

In landen met een warm en droog klimaat is het risico op brand erg groot. Wij hebben daarom de geluiddempers uitgerust met een zogenaamd vonkenopvangnet. Controleer of de geluiddemper van uw machine uitgerust is met zo'n net.

Voor geluiddempers is het erg belangrijk dat de controle-, onderhouds- en service-instructies gevolgd worden.

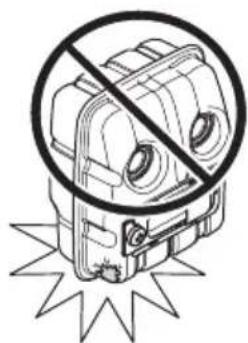

Gebruik de machine nooit wanneer de geluiddemper defect is.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Controleer regelmatig of de geluiddemper vastzit in de machine.

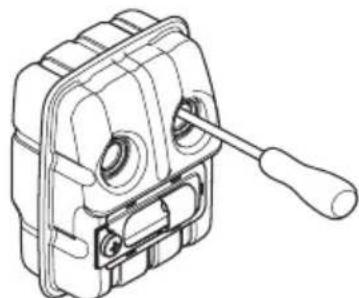

Als de geluiddemper van uw machine uitgerust is met een vonkenopvangnet, moet dit regelmatig schoongemaakt worden. Een verstopt net leidt tot oververhitting van de motor, wat tot ernstige beschadigingen van de motor leidt.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluiddemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

WAARSCHUWING! De binnenkant van de geluiddemper bevat chemicaliën die kankerverwekkend kunnen zijn. Vermijd contact met deze elementen wanneer de geluiddemper is beschadigd.

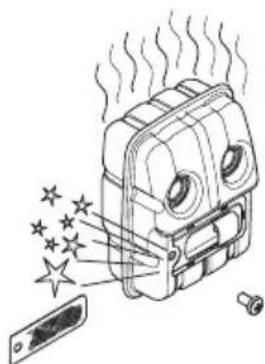

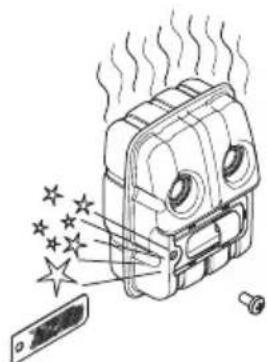

De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine nooit binnenshuis of in de buurt van licht ontvlambaar materiaal!

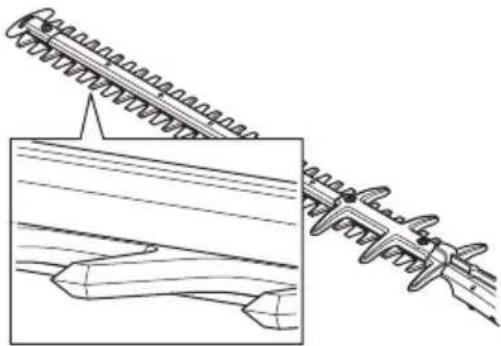

Messen

De randen van de messen mogen niet geslepen worden: ze zijn te hard. Maak botte messen scherp met behulp van een slijpmachine.

Verbogen of beschadigde bladen moeten worden vervangen.

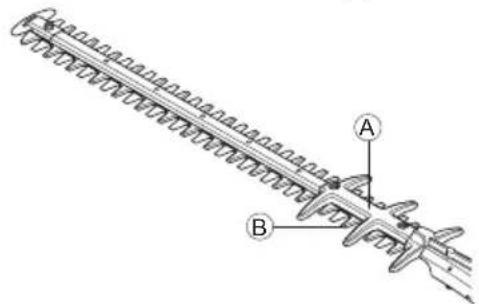

Mesbeschermkap

De mesbeschermkap (A) is bedoeld om te voorkomen dat een lichaamsdeel met de messen (B) in contact komt.

Controleer de mesbeschermkap op beschadigingen en barsten. Verbogen of beschadigde bladbeschermkappen moeten worden vervangen.

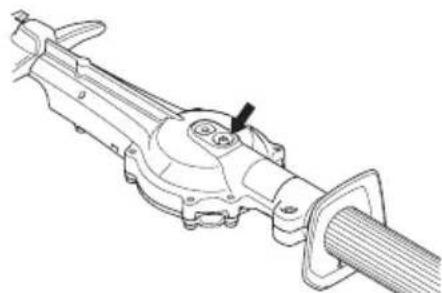

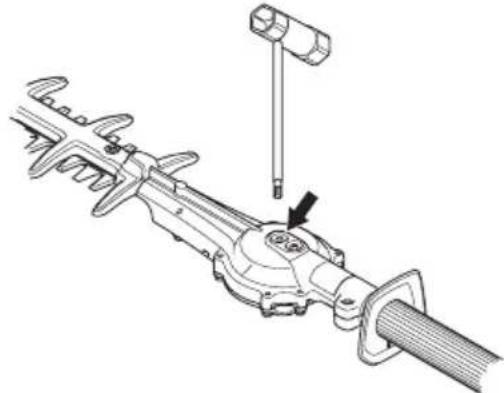

Overbrenging

Het tandwielhuis is warm wanneer de machine is gebruikt. Raak het tandwielhuis daarom niet aan om brandwonden te voorkomen.

Montage van knipaggregaat

Breng de snijkop zodanig op de as aan dat de schroef (A) zich tegenover het gat op de as bevindt. Zorg ervoor dat de aandrijfas aangrijpt in het tandwiel.

• Draai bout A vast. Draai bout B vast.

Brandstofveiligheid

Start de machine nooit:

1. Als u er brandstof op gemorst heeft. Neem alle gemorste brandstof af en laat de benzineresten verdampen. 2. Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zijn geweest met brandstof. Gebruik water en zeep. 3. Als de machine brandstof lekt. Controleer de tankdop en de brandstofleidingen regelmatig op lekkage. Neem in geval van lekkage contact op met uw servicewerkplaats.

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat eventuele lekken en dampen niet in contact kunnen komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d. Bij opslag en vervoer van brandstof moeten altijd speciaal voor dat doel bestemde en goedgekeurde tanks worden gebruikt.
• Als de machine gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kunt. Tap de tank af in de juiste reservoirs in een goed geventileerde ruimte.
• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een lange periode van stalling.
• De transportbescherming van de snijuitrusting moet tijdens vervoer of opslag van de machine altijd aangebracht worden. Zet de machine vast tijdens transport.
• Om een ongewenste start van de motor te voorkomen, moet de bougiekap altijd worden verwijderd wanneer de machine voor lange tijd wordt opgeborgen, wanneer de machine niet onder toezicht staat en bij alle voorkomende servicemaatregelen.
• Laat de heggenschaar na gebruik afkoelen voordat u hem opbergt.

WAARSCHUWING! Wees voorzichtig bij het hanteren van brandstof. Denk aan de brand-, explosie- en inademingsrisico's.

Brandstof

N.B.! De machine is uitgerust met een tweetaktmotor; gebruik daarom altijd een (AP) mengsel van benzine en tweetaktolie. Om zeker te zijn van de juiste mengverhouding is het erg belangrijk dat u de hoeveelheid olie altijd nauwkeurig afmeet. Bij het mengen van kleine brandstofhoeveelheden zullen kleine afwijkingen van invloed zijn op de mengverhouding.

WAARSCHUWING! Brandstof en brandstofdampen zijn zeer brandgevaarlijk en kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daarom voorzichtig wanneer u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering.

WAARSCHUWING! Zorg steeds voor een goede ventilatie bij het vullen en hanteren van brandstof.

Benzine

N.B.1 Gebruik altijd met olie gemengde kwaliteitsbenzine van minimaal 90 octaan (RON). Indien uw machine is uitgerust met een katalysator (zie hoofdstuk Technische gegevens) moet altijd een loodvrije met olie gemengde kwaliteitsbenzine worden gebruikt. Gelode benzine beschadigt de katalysator.

Waar milieuvriendelijke benzine, de zogenaamde alkylaatbenzine, verkrijgbaar is, moet deze gebruikt worden.

Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 zal leiden tot slechte motorprestaties en kan schade aan de motor veroorzaken.

• Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor laat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden.
• Als men voortdurend met een hoog toerental werkt, is het aan te raden een hoger octaangehalte te gebruiken.

Tweetaktolie

• Voor de beste resultaten en prestaties, moet HUSQVARNA tweetaktolie gebruikt worden, die speciaal gemaakt is voor onze luchtgekoelde tweetaktmotoren.
• Gebruik nooit tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil (aangeduid met TCW).
• Gebruik nooit olie bedoeld voor viertaktmotoren.
• Een lage oliekwaliteit of een te rijk olie/brandstofmengsel kan de functie van de katalysator op het spel zetten en de levensduur verminderen.

Mengverhouding

1:50 (2%) met HUSQVARNA tweetaktolie.

1:33 (3%) met andere olie, gemaakt voor luchtgekoelde tweetaktmotoren, geklasseerd voor JASO FB/ISO EGB.

Benzine, liter	Tweetaktolie, liter
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Mengen

• Meng de benzine en olie altijd in een schone jerrycan die goedgekeurd is voor benzine.
• Begin altijd met de helft van de benzine die gemengd moet worden erin te gieten. Giet er daarna de gehele oliehoeveelheid bij. Meng (schud) het brandstofmengsel. Giet er de resterende hoeveelheid benzine bij.
• Meng (schud) de brandstofhoeveelheid goed voor u de brandstoftank van de machine vult.

• Meng niet meer brandstof dan nodig is voor max. 1 maand.
• Als u de machine gedurende een langere tijd niet gebruikt, moet u de brandstoftank leegmaken en hem schoonmaken.

WAARSCHUWING! De

katalysatorgeluiddemper wordt erg heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook voor stationair draaien. Verlies het brandgevaar niet uit het oog, vooral wanneer u in de buurt bent van brandgevaarlijke stoffen en/of gassen.

Tanken

WAARSCHUWING! Om het risico op brand te verminderen, moet u de volgende voorzorgsmaatregelen nemen:

Brandstof moet u buitenshuis mengen en bijvullen, uit de buurt van vonken of vlammen.

Rook niet of plaats geen warme voorwerpen in de buurt van de brandstof.

Tank nooit terwijl de motor draait.

Stop de motor en laat hem voor het tanken enkele minuten afkoelen. Vul brandstof bij in een goed geventileerde ruimte. Vul brandstof nooit binnenshuis bij.

Open de dop van de tank voorzichtig wanneer u wilt tanken, zodat eventuele overdruk langzaam verdwijnt.

Draai de dop van de tank goed vast na het tanken.

Haal de machine altijd weg van de tankplaats en -bron voordat u hem start.

• Gebruik een benzinetank met overvulbescherming.
• Als u er brandstof op gemorst heeft, neem alle gemorste brandstof af en laat de benzineresten verdampen. Maak de omgeving rond de tankdop schoon. Verontreinigingen in de tank kunnen defecten veroorzaken. Zorg ervoor dat de brandstof goed gemengd is door de jerrycan te schudden voor u de tank vult.

Controle voor het starten

• Inspecteer de werkomgeving. Verwijder voorwerpen die weggeslingerd kunnen worden.
• Controleer de snijuitrusting. Gebruik nooit botte, gebarsten of beschadigde messen.
• Controleer of de machine volledig bedrijfsklaar is. Controleer of alle moeren en bouten goed vastgedraaid zijn. Zorg ervoor dat de overbrenging goed gesmeerd is. Zie aanwijzingen in het hoofdstuk Overbrenging.
• Controleer of de snijuitrusting altijd stopt, wanneer de motor stationair loopt.
• Gebruik de machine alleen voor het beoogde doel.
• Controleer of de handvat- en veiligheidsfuncties in orde zijn. Gebruik nooit een machine waarbij een onderdeel ontbreekt of die, buiten de specificatie om, gewijzigd is.
• Alle kappen moeten juist gemonteerd zijn en zonder gebreken voordat de machine wordt gestart.

Starten en stoppen

WAARSCHUWING! Start de machine nooit voordat het complete koppelingsdeksel met steel gemonteerd is, anders kan de koppeling losraken en persoonlijke verwondingen veroorzaken.

Verplaats de heggenschaar altijd ca. 3 m van de plaats waar u de tank bijgevuld heeft, voordat u de motor start. Leg de machine op een vaste ondergrond. Denk erom dat de messen gaan bewegen, zodra u de motor start. Zorg ervoor dat de messen niet met obstakels in aanraking kunnen komen. Houd onbevoegden uit de buurt van de werkplek, anders bestaat er kans op ernstig persoonlijk letsel.

De veiligheidsafstand bedraagt 15 meter.

Koude motor

Brandstofpomp:

Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft niet helemaal gevuld te worden.

Choke:

Zet de choke-hendel in de choke-positie.

Druk het machinelichaam met uw linkerhand tegen de grond (N.B.! Niet met uw voet!).

Starten

Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u weerstand voelt (de starthaken grijpen in) en maak vervolgens snelle en krachtige trekbewegingen.

Druk de chokehendel onmiddellijk in wanneer de motor ontsteekt, en herhaal de startpogingen tot de motor start. Laat de machine enkele seconden stationair lopen voordat men vol gas geeft.

N.B.! Trek het starterkoord niet volledig uit en laat de starthendel niet zomaar los wanneer het volledig uitgetrokken is. Dit kan tot beschadigingen van de machine leiden.

N.B.! Plaats geen enkel lichaamsdeel op het gemarkeerde vlak. Contact kan leiden tot brandwonden aan de huid of een elektrische schok wanneer het ontstekingsmechanisme kapot is. Gebruik altijd handschoenen. Gebruik nooit een machine met een kapot ontstekingsmechanisme.

Warme motor

Druk een aantal malen op de rubberen balg van de brandstofpomp totdat er brandstof in de balg komt. De balg hoeft niet helemaal gevuld te worden.

Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u weerstand voelt (de starthaken grijpen in) en maak vervolgens snelle en krachtige trekbewegingen.

Stoppen

De motor wordt uitgezet door de stopschakelaar naar stopstand te schuiven.

N.B.! De stopschakelaar gaat automatisch terug naar startstand. Om een ongewenste start te voorkomen, moet de bougiekap altijd van de bougie worden gehaald bij montage, controle en/of onderhoud.

Algemene werkinstructies

BELANGRIJK!

In dit hoofdstuk worden de basisveiligheidsregels voor het werken met een heggenschaar behandeld.

Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats.

Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.

WAARSCHUWING! De machine kan ernstige persoonlijke ongelukken veroorzaken. Lees eerst de veiligheidsinstructies goed door. Leer hoe u de machine moet gebruiken.

WAARSCHUWING! Knippend gereedschap. Raak het gereedschap niet aan zonder eerst de motor af te zetten.

Persoonlijke bescherming

• Gebruik altijd laarzen en overige uitrusting zoals beschreven in het hoofdstuk Persoonlijke beschermingsuitrusting.
• Draag altijd werkkleding en een stevige lange broek.
• Draag nooit wijde kleding of loshangende sieraden. Zorg ervoor dat uw haar niet lager dan uw schouders hangt.

Veiligheidsvoorschriften voor uw omgeving

• Laat nooit kinderen de machine gebruiken.
• Let erop dat tijdens de werkzaamheden niemand binnen een straal van 15 meter komt.
• Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.
• Werk nooit op een ladder, stoel of andere verhoging die niet stevig vast staat.

Denk erom dat de operator verantwoordelijk is voor ongelukken of beschadigingen van andere mensen of hun eigendommen.

Veiligheidsvoorschriften tijdens het werk

• Let erop dat u tijdens het werk altijd op een veilige en stabiele ondergrond staat.
• Houd de machine altijd met beide handen vast. Houd de machine rechts van uw lichaam.

• Gebruik uw rechterhand om de gashendel te bedienen.

Zorg ervoor dat uw handen en voeten niet bij de snijuitrusting komen als de motor draait. - Wanneer u de motor hebt afgezet, moet u uw handen en voeten uit de buurt van de snijuitrusting houden tot ze helemaal gestopt is. - Wees alert op stukken tak die tijdens het knippen weggeslingerd kunnen worden. Leg de machine altijd op de grond als u er niet mee werkt. - Knip niet te dicht bij de grond. Hierdoor kunnen stenen en andere voorwerpen weggeslingerd worden.

• Onderzoek het te snoeien object op vreemde voorwerpen zoals elektriciteitsleidingen, insecten, dieren enz. of op voorwerpen die de snijuitrusting kunnen beschadigen zoals bijv. metalen voorwerpen.
• Als er een voorwerp geraakt wordt of er trillingen ontstaan, moet u de machine stoppen. Haal de bougiekabel van de bougie. Controleer of de machine niet beschadigd is. Repareer eventuele beschadigingen.
• Mocht er tijdens de werkzaamheden iets tussen de messen vast komen te zitten, moet de motor uitgezet worden en moeten de messen helemaal gestopt zijn voordat ze worden schoongemaakt. Haal de bougiekabel van de bougie.
• Wanneer de motor loopt, mag u de machine alleen neerzetten als u er een wakend oog op kunt houden.
• Indien de bladen vastzitten, kunnen deze worden losgemaakt door de combinatiesleutel in het tandwielhuis te plaatsen.

• Verwijder de bougie.
• Plaats de combinatiesleutel en draai deze om de bladen handmatig vrij te krijgen.

Veiligheidsvoorschriften na het voltooien van de werkzaamheden

• De transportbescherming moet op de snijuitrusting geplaatst worden als de machine niet wordt gebruikt.
• Voordat u gaat reinigen, repareren of inspecteren, moet u erop letten dat de snijuitrusting gestopt is. Haal de bougiekabel van de bougie.
• Gebruik altijd sterke handschoenen wanneer u de snijuitrusting repareert. Deze is erg scherp en kan makkelijk snijwonden veroorzaken.

Bewaar de machine buiten het bereik van kinderen. - Gebruik bij reparatie alleen originele reserveonderdelen.

Basistechniek

• Werk met pendelvormige bewegingen van beneden naar boven wanneer u zijkanten knipt.

• Pas de hoeveelheid gas aan de belasting aan.
• Houd de machine zo dicht mogelijk bij uw lichaam voor de beste balans.

Zorg ervoor dat de punt de grond niet raakt. - Forceer het werk niet, beweeg de heggenschaar in een regelmatig tempo, zodat alle takjes gelijkmatig afgeknipt worden.

Onderhoud

Laat de machine afkoelen alvorens controles en onderhoud uit te voeren.

Carburateur

Afstelling van het stationair toerental

Voordat met het afstellen wordt begonnen, moet het luchtfilter schoon zijn en het luchtfilterdeksel gemonteerd zijn.

Het stationair toerental wordt afgesteld met de stationairschroef T als opnieuw afstellen noodzakelijk is. Draai de T-schroef eerst met de klok mee tot de messen beginnen te roteren. Draai daarna de T-schroef tegen de klok in tot de messen stilstaan. Het stationair toerental is correct afgesteld als de motor in alle posities gelijkmatig loopt. Er moet een goede marge zijn tot het toerental waarbij de messen beginnen te draaien.

Aanbevolen stationair toerental: Zie hoofdstuk Technische gegevens.

WAARSCHUWING! Als het stationair toerental niet zo kan worden afgesteld dat de snijuitrusting stilstaat, dient u uw dealer/servicewerkplaats te raadplegen. Gebruik de machine nooit voordat deze correct is afgesteld of gerepareerd.

Geluidemper

N.B.! Bepaalde geluiddempers zijn voorzien van een katalysator. Zie het hoofdstuk Technische gegevens om te controleren of uw machine voorzien is van een katalysator.

De geluidemper is ontworpen om het geluid van de machine te reduceren en om de uitlaatgassen van de gebruiker weg te richten. De uitlaatgassen zijn zeer heet en bevatten vonken die droge en ontvlambare materialen in brand kunnen steken.

Bepaalde geluiddempers zijn voorzien van een speciaal vonkenopvangnet. Indien uw machine uitgerust is met zo'n geluidemper, moet het net minstens een keer per week schoon worden gemaakt. Gebruik bij voorkeur een stalen borstel.

De vonkenvanger op de katalysatordemper moet elke maand worden gecontroleerd en indien nodig gereinigd. Gebruik een staalborstel. Als de vonkenvanger is beschadigd, moet deze worden vervangen. Indien het net vaak verstopt is, kan dit erop duiden dat de functie van de katalysator is afgenomen. Neem contact op met uw dealer voor controle. Met een verstopt net raakt de machine oververhit met beschadigingen aan cilinder en zuiger tot gevolg.

N.B.! Gebruik de machine nooit als de geluidemper in slechte staat is.

WAARSCHUWING! Tijdens het gebruik en een tijdje daarna is de geluidemper met katalysator erg warm. Dit geldt ook bij stationair draaien. Aanraking kan brandwonden aan de huid veroorzaken. Denk om het brandgevaar!

Koelsysteem

Om de werktemperatuur zo laag mogelijk te houden, is de machine uitgerust met een koelsysteem.

Het koelsysteem bestaat uit:

1. Luchtinlaat in de starter. 2. Ventilatorschoepen op het vliegwiel. 3. Koelribben op de cilinder. 4. Cilinderkap (leidt de koellucht naar de cilinder). 5. Afdekkap geluiddemper. 6. Geluiddemperplaat.

Maak het koelsysteem een keer per week schoon met een borstel; dit moet vaker gebeuren wanneer u in moeilijke omstandigheden werkt. Een vuil of verstopt koelsysteem leidt tot oververhitting van de machine, waardoor de cilinder en zuiger beschadigd kunnen worden.

Bougie

De volgende factoren zijn van invloed op de conditie van de bougie:

Een incorrecte afstelling van de carburateur. - Een verkeerd oliemengsel in de brandstof (te veel of verkeerde olie). Een vuil luchtfilter.

Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat tot motordefecten en startmoeilijkheden kan leiden.

Wanneer de machine te weinig vermogen heeft, moeilijk start of onregelmatig onbelast draait, dient u altijd eerst de bougie te controleren voordat u andere maatregelen neemt. Maak de bougie schoon als ze verstopt is en controleer of de afstand tussen de elektroden 0,65 mm bedraagt. De bougie moet na een maand gebruik, of eerder indien nodig, vervangen worden.

N.B.! Gebruik steeds het correcte bougietype! Andere types kunnen de zuiger/cilinder beschadigen. Zorg ervoor dat de bougie radio-ontstoring heeft. Zie hoofdstuk Technische gegevens.

Luchtfilter

Het luchtfilter dient regelmatig te worden schoongemaakt (stof en vuil verwijderen) om de volgende problemen te vermijden:

• Storingen van de carburateur.
• Moeilijkheden bij het starten. Vermogensverlies.
• Onnodige slijtage van de motoronderdelen. Abnormaal hoog brandstofverbruik.

Maak het filter na 25 werkuren schoon of vaker wanneer u in abnormaal stoffige omstandigheden werkt.

Luchtfilter schoonmaken

Zet de chokehendel in de chokestand door de choke te bedienen.

Demonteer het cilinderdeksel en verwijder het filter. Maak het schoon in een warm sopje van water en zeep. Controleer of het filter droog is voordat u het terugplaatst.

Na een lange gebruiksperiode kan het luchtfilter niet meer worden gereinigd. Daarom moet het filter regelmatig worden vervangen. Een beschadigd luchtfilter moet altijd worden vervangen.

Wordt de machine onder stoffige omstandigheden gebruikt, dan moet het luchtfilter geolied worden. Zie de aanwijzingen in het hoofdstuk Luchtfilter oliën.

Luchtfilter oliën

Gebruik altijd HUSQVARNA filterolie, artikelnr. 531 00 92-48. De filterolie bevat een oplosmiddel zodat het makkelijk gelijkmatig in het filter kan worden verdeeld. Vermijd contact met de huid.

Doe het filter in een plastic zak en giet de filterolie erbij. Kneed de plastic zak om de olie te verdelen. Knijp het filter in de plastic zak uit en giet de overgebleven olie weg voordat het filter op de machine wordt gemonteerd. Gebruik nooit gewone motorolie. Deze zakt zeer snel door het filter naar beneden en blijft dan op de bodem liggen.

Overbrenging

Er is een smeerpunt om het tandwielhuis met smeermiddel bij te vullen. Gebruik een smeerpistool om smeermiddel bij te vullen. Dit dient om de 60 bedrijfsuren te worden gedaan. Gebruik Husqvarna-tandwielvet voor heggenscharen.

N.B.! De versnelling moet helemaal met vet gevuld worden. Het vet expandeert door de warmte die ontstaat als de machine loopt. Mocht de versnelling helemaal gevuld zijn met vet, dan bestaat het risico van kapotte afdichtingen en lekkage van vet.

Het smeervet in het tandwielhuis hoeft normalaal gesproken niet vervangen te worden, behalve als er reparaties worden uitgevoerd.

Schoonmaken en smeren

Verwijder hars en takresten van de bladen met Husqvarna-reinigingsmiddel (UL22) voor en na gebruik van de machine.

Smeer de bladen in met Husqvarna-speciaalvet, onderdeelnr. (UL 21) voorafgaand aan langdurige opslag.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreven in het hoofdstuk Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een erkende servicewerkplaats worden uitgevoerd.

Onderhoud	Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Maak de machine uitwendig schoon. X
Controller of de gashendelvergrendeling en de gashendel goed werken uit verilheidsoogpunt.	X
Controller of de stopschakelaar werk. X
Controller of de messen nicht bewegen bij stationair lopen of wonneer de choke in de startgasstand staat.	X
Controller of de messen onbeschodigলen en geen barsten of andere beschadigingen vertonen. Vervang de messen als dat nodig is.	X
Controller mesbeschemkap op beschadigingen en barsten. Een beschadigde mesbeschemkap要去 altijd verrangen worden.	X
Maak het luchtfilter schoon. Vervang het indien nodig. X
Controller of de handbeschemming Niet beschadigd is. Vervang een beschadigde beschemming.	X
Controller of de bouten en moeren en vastgedraaid�. X
Controller of er brandstof lekt uit motor, tank of brandstofleidingen.	X
Controller de starter en het starterkoord. X
Maak de bougie uitwendig schoon. Verwijder hem en controller de afstand tussen de elektroden. Stel de afstand in op 0,65 mm of verrang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.		X
Maak het koelsystem van de machine schoon. X
Maak de buitenkant van de carburateur en de directe omgeving van de carburateur schoon.		X
Vul het versnellingshuis met smeermiddel. Doe dit steeds na ongeveer 60 bedrijsuren.		X
Controller of de bouten die de messen bijeenhonden nog gezood vastzitten.		X
Maak de brandstoffank schoon. X
Controller of het brandstofffilter Niet is verontreinigd en of de brandstoffleiding geen barsten of andere defecten vertoont. Vervang indien ditoodzakelijkis.			X
Controller alle kabels en aansluitingen. X
Controller de koppeling, de koppelingsveren en koppelingsstrommel op slijtage. Laat indien nodig bij een erkende serviceworkplaats verrangen.			X
Vervang de bougie. Zorg ervoor dat de bougie zag. radio-ontstoring heeft.			X
Controller het vondenopvangnet van de geluidemper en maak het eventueel schoon (geldt alleen bij geluidempers met katalysator).			X
Om brandevaar te verminderen, dient u vuil, blad en overtollig smeermiddel enz. van de geluidemper en motor te verwijdenen.			X

Technische gegevens

525HF3S

Motor

Cilinderinhoud, cm3 25,4

Cilinderdiameter, mm 34

Slaglengte, mm 27

Stationair toerental, t/min 3000

Aanbevolen maximum toerental, omw./min. 12000

Max. motorvermogen volgens ISO 8893, kW/ omw./ 0,9/8500 min.

Geluiddemper met katalysator Ja

Een toerentalgeregeld ontstekingssysteem Ja

Ontstekingssysteem

Bougie NGK BPM8Y

Elektrodenafstand, mm 0,65

Brandstof-/smeersysteem

Inhoud benzinetank, liter 0,5

Gewicht

Gewicht zonder brandstof, in kg 6,1

Lawaai-emissie

(zie opm. 1)

Geluidsvermogen, gemeten dB(A) 105

Geluidsvermogen, gegarandeerd LWA dB(A) 106

Geluidsniveau

(zie opm. 2)

Equivalent geluidsdrukniveau aan het oor van de gebruiker, gemeten volgens EN ISO 22868, dB(A): 92

Trillingsniveau

(zie opm. 3)

Equivalente trillingsniveau (a_hv,eq) bij handvat, gemeten overeenkomstig EN ISO 22867, m/s²

Voorste/achterste handvat: 3,9/2,9

Messen

Lengte, in mm 650

Snoeisnelheid op max. toerental, slagen/min. 4339

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogensniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt alsmede variaties tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG.

Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB (A).

Opm. 3: De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 m/s²

EG-verklaring van overeenstemming (Alleen geldig voor Europa)

Husqvarna AB, S-561 82 Huskvarna, Zweden, telefoon: [phone], verklaart hierbij dat de Husqvarna heggenscharen 525HF3S met een serienummer uit 2016 en verder (het jaar met daaropvolgend het serienummer worden duidelijk aangegeven op het productplaatje), in overeenstemming zijn met de voorschriften in de Richtlijnen:

- van 17 mei 2006 "betreffende machines" 2006/42/EG. - van 26 februari 2014 "betreffende elektromagnetische compatibiliteit" 2014/30/EU. - van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenhuis" 2000/14/EG. Beoordeling van de overeenstemming uitgevoerd volgens Bijlage V. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.

De volgende normen zijn van toepassing:

EN ISO 12100:2010, EN ISO 14982:2009, EN ISO 10517:2009/A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft voor Husqvarna AB een vrijwillige typekeuring uitgevoerd. De certificaten hebben nummer: SEC/14/2406

SMP Svensk Maskinprovning AB heeft ook overeenkomst bevestigd met bijlage V van de richtlijnen van de raad 2000/14/EG. De certificaten hebben nummer: 01/94/020 - 525HF3S

Huskvarna, 30 maart 2016

Per Gustafsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

Simboli

Originele instructies
