MANUAL DE UTILIZADOR 1415 AD SKIL

Declaração de conformidade CE Ferramenta de rotação

Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados

cumprem todas as disposições e os regulamentos indicados e estão em

conformidade com as seguintes normas.

Documentação técnica pertencente à:

herramienta elétrica.

Ferramenta de rotação 1415

• Esta ferramenta destina-se a rebarbe, lixagem, corte,

gravação, polimento e perfuração de alta precisão em

diferentes materiais

• A luz desta ferramenta eléctrica serve para iluminar a

área de trabalho directa da ferramenta eléctrica e não é

adequada para a iluminação ambiente no âmbito

doméstico (não incluída de série)58

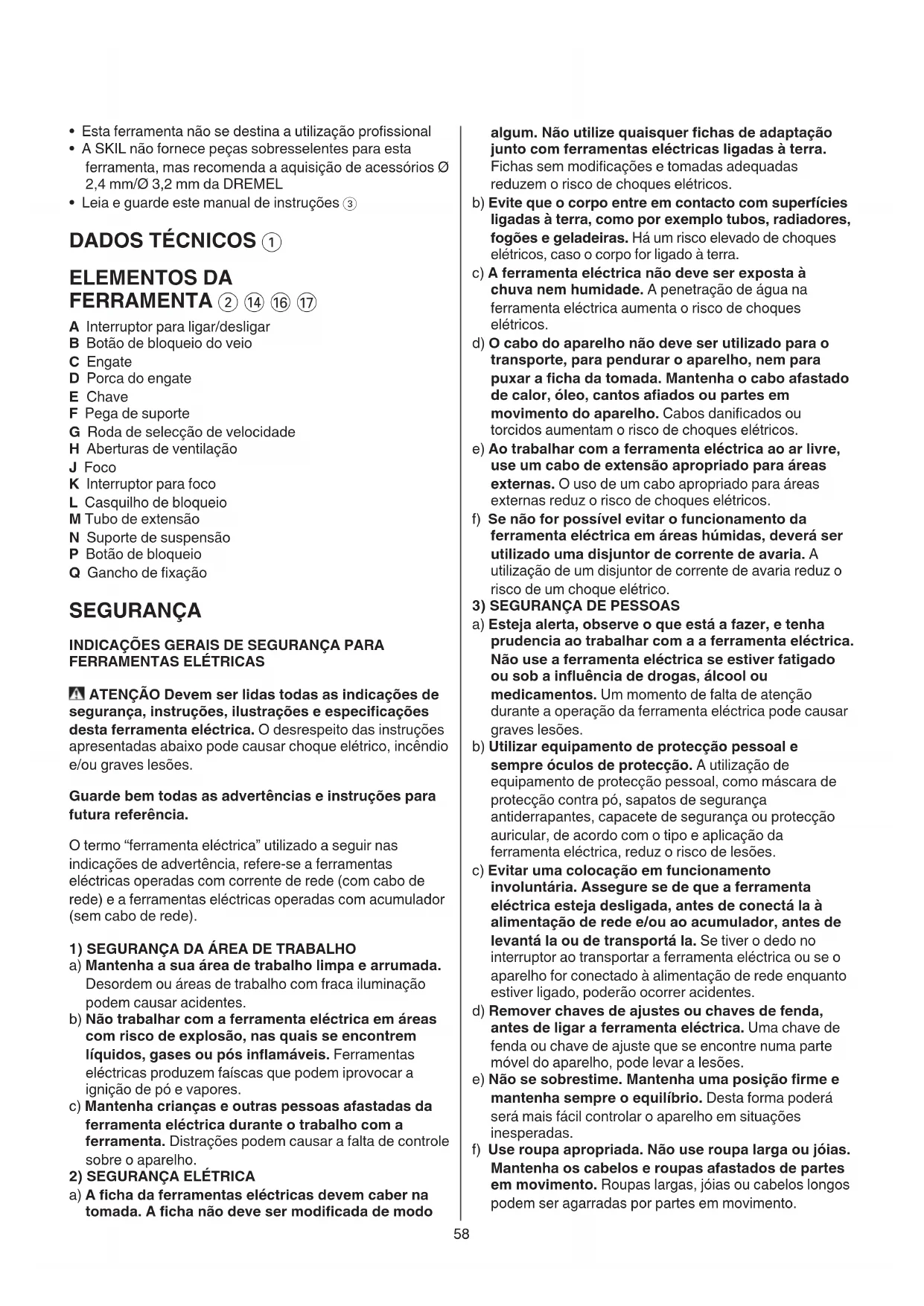

• Esta ferramenta não se destina a utilização prossional

• A SKIL não fornece peças sobresselentes para esta

ferramenta, mas recomenda a aquisição de acessórios Ø

2,4 mm/Ø 3,2 mm da DREMEL

• Leia e guarde este manual de instruções 3

ELEMENTOS DA FERRAMENTA 2 $ ^ &

B Botão de bloqueio do veio

G Roda de selecção de velocidade

H Aberturas de ventilação

K Interruptor para foco

L Casquilho de bloqueio

N Suporte de suspensão

SEGURANÇA INDICAÇÕES GERAIS DE SEGURANÇA PARA FERRAMENTAS ELÉTRICAS ATENÇÃO Devem ser lidas todas as indicações de

segurança, instruções, ilustrações e especificações

desta ferramenta eléctrica. O desrespeito das instruções

apresentadas abaixo pode causar choque elétrico, incêndio

Guarde bem todas as advertências e instruções para

O termo “ferramenta eléctrica” utilizado a seguir nas

indicações de advertência, refere-se a ferramentas

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da

ferramenta eléctrica durante o trabalho com a

ferramenta. Distrações podem causar a falta de controle

2) SEGURANÇA ELÉTRICA

a) A ficha da ferramentas eléctricas devem caber na

tomada. A ficha não deve ser modificada de modo

algum. Não utilize quaisquer fichas de adaptação

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques elétricos.

b) Evite que o corpo entre em contacto com superfícies

ligadas à terra, como por exemplo tubos, radiadores,

fogões e geladeiras. Há um risco elevado de choques

elétricos, caso o corpo for ligado à terra.

c) A ferramenta eléctrica não deve ser exposta à

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de choques

d) O cabo do aparelho não deve ser utilizado para o

transporte, para pendurar o aparelho, nem para

puxar a ficha da tomada. Mantenha o cabo afastado

de calor, óleo, cantos afiados ou partes em

movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques elétricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre,

use um cabo de extensão apropriado para áreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques elétricos.

f) Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque elétrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha

prudencia ao trabalhar com a a ferramenta eléctrica.

Não use a ferramenta eléctrica se estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode causar

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure se de que a ferramenta

eléctrica esteja desligada, antes de conectá la à

alimentação de rede e/ou ao acumulador, antes de

levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Não se sobrestime. Mantenha uma posição firme e

mantenha sempre o equilíbrio. Desta forma poderá

será mais fácil controlar o aparelho em situações

f) Use roupa apropriada. Não use roupa larga ou jóias.

Mantenha os cabelos e roupas afastados de partes

em movimento. Roupas largas, jóias ou cabelos longos

podem ser agarradas por partes em movimento.59

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-se de que estão conectados e que sejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

h) Não deixe que a familiaridade resultante de uma

utilização frequente de ferramentas permita que

você se torne complacente e ignore os princípios

de segurança da ferramenta. Uma ação descuidada

pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉTRICAS

a) Não sobrecarregue a ferramenta eléctrica. Use para

o seu trabalho a ferramenta eléctrica correcta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor

não puder ser ligado nem desligado. Qualquer

ferramenta eléctrica que não possa ser controlada

através do interruptor de ligar-desligar, é perigosa e deve

c) Puxar a ficha da tomada e/ou remover o

acumulador, se amovível, antes de executar ajustes

na ferramenta, de substituir acessórios ou de

guardar a ferramenta. Esta medida de segurança evita

que a ferramenta eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a ferramenta eléctrica e os acessórios com

cuidado.Verifique se as partes móveis do aparelho

funcionam perfeitamente e não emperram, se há

peças quebradas ou danificadas, que possam

influenciar o funcionamento do aparelho. Peças

danificadas devem ser reparadas antes da

utilização do aparelho. Muitos acidentes tem como

causa uma manutenção insuciente das ferramentas

f) Mantenha as ferramentas de corte sempre afiadas e

limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da

ferramenta etc., de acordo com estas instruções.

Considere também as condições de trabalho e o

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros ns que os previstos, pode resultar

em situações perigosas.

h) Mantenha os punhos e as superfícies de agarrar

secas, limpas e livres de óleo e massa consistente.

Punhos e superfícies de agarrar escorregadias não

permitem o manuseio e controle seguros da ferramenta

em situações inesperadas.

a) A sua ferramenta eléctrica só deve ser reparada por

pessoal qualificado e só devem ser colocadas

peças sobressalentes originais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

INSTRUÇÕES DE SEGURANÇA PARA FERRAMENTAS DE ROTAÇÃO

1) AVISOS DE SEGURANÇA COMUNS ÀS OPERAÇÕES DE ESMERILAR, LIXAR, LIMPAR COM ESCOVA DE ARAME, POLIR, ESCULPIR OU CORTAR COM DISCO ABRASIVO

a) Esta ferramenta elétrica pode ser utilizada como

esmeriladora, lixadora, escova de arame, polidora,

ferramenta de esculpir ou de corte. Observar todas

as indicações de aviso, instruções, apresentações e

dados fornecidos com a ferramenta elétrica. O

desrespeito das seguintes instruções pode levar a um

choque elétrico, incêndio e/ou graves lesões.

b) Não utilizar acessórios, que não foram

especialmente previstos e recomendados pelo

fabricante para esta ferramenta elétrica. O facto de

poder xar o acessório a esta ferramenta elétrica, não

garante uma aplicação segura.

c) O número de rotação admissível da ferramenta de

trabalho deve ser no mínimo tão alto quanto o

máximo número de rotação indicado na ferramenta

elétrica. Acessórios que girem mais rápido do que

permitido, podem ser destruídos.

d) O diâmetro exterior e a espessura da ferramenta de

trabalho devem corresponder às indicações de

medida da sua ferramenta elétrica. Ferramentas de

trabalho incorrectamente medidas podem não ser

sucientemente controladas.

e) O tamanho do eixo dos discos, o disco de lixa ou

qualquer outro acessório tem de ser instalado

correctamente no veio ou no engate da ferramenta

elétrica. Ferramentas de trabalho, que não cabem

exactamente no veio de recticação da ferramenta

elétrica, giram irregularmente, vibram fortemente e

podem levar à perda de controlo.

f) Os discos, os discos de lixa, as fresadoras ou

outros acessórios montados no mandril têm de ser

completamente inseridos no engate ou na bucha.

Se o mandril estiver mal suportado e/ou a saliência da

roda for muito grande, a roda montada pode car solta e

ser ejectada a grande velocidade.

g) Não utilize um acessório danificado. Antes de cada

utilização, procure fendas e rachas nas rodas

abrasivas, rachas, desgaste ou utilização excessiva

no disco de lixa, fios partidos ou perdidos nas

escovas. Se a ferramenta elétrica ou a ferramenta de

trabalho caírem, deverá verificar se sofreram danos,

ou deverá utilizar uma ferramenta de trabalho

intacta. Após ter controlado e introduzido a

ferramenta de trabalho, deverá manter a própria

pessoa e as pessoas que se encontrem nas

proximidades, fora do nível de rotação da ferramenta

de trabalho e permitir que a ferramenta elétrica

funcione durante um minuto com o máximo número

de rotação. A maioria das ferramentas de trabalho

danicadas quebram durante este período de teste.

h) Utilizar um equipamento de protecção pessoal 4.

De acordo com a aplicação, deverá utilizar uma

protecção para todo o rosto, protecção para os

olhos ou um óculos protector. Se for necessário,

deverá utilizar uma máscara contra pó, protecção60

auricular, luvas de protecção ou um avental

especial, que mantenha afastadas pequenas

partículas de amoladura e de material. Os olhos

devem ser protegidos contra partículas a voar,

produzidas durante as diversas aplicações. A máscara

contra pó ou a máscara de respiração deve ser capaz de

ltrar o pó produzido durante a respectiva aplicação. Se

for sujeito durante longo tempo a fortes ruídos, poderá

sofrer a perda da capacidade auditiva.

i) Observe que as outras pessoas mantenham uma

distância segura em relação ao seu local de

trabalho. Cada pessoa que entrar na área de

trabalho, deverá usar um equipamento de protecção

pessoal. Estilhaços da peça a ser trabalhada ou

ferramentas de trabalho quebradas podem voar e causar

lesões fora da área imediata de trabalho.

j) Segurar a ferramenta elétrica só pelas superfícies

de punho isoladas ao executar trabalhos durante os

quais o acessório possa atingir cabos elétricos

escondidos ou o próprio cabo de rede. O contacto

com um cabo sob tensão também pode colocar sob

tensão as peças metálicas do aparelho e levar a um

k) Segure sempre a ferramenta firmemente nas mãos

durante o arranque. O binário de reacção do motor, à

medida que acelera para velocidade total, pode provocar

a torção da ferramenta.

l) Utilize grampos para suportar a peça de trabalho

sempre que for prático. Nunca segure uma peça de

trabalho pequena com uma mão e a ferramenta com

a outra mão durante a utilização. A xação de uma

peça de trabalho pequena permite utilizar as duas mãos

para controlar a ferramenta. O material redondo, como,

por exemplo, varetas ou tubos, tem a tendência para

rolar durante as operações de corte e pode provocar a

prisão ou o salto da ponta na sua direcção.

m) Manter o cabo de rede afastado de ferramentas de

trabalho em rotação. Se perder o controlo sobre a

ferramenta elétrica, é possível que o cabo de rede seja

cortado ou enganchado e a sua mão ou braço sejam

puxados contra a ferramenta de trabalho em rotação.

n) Jamais depositar a ferramenta elétrica, antes que a

ferramenta de trabalho esteja completamente

parada. A ferramenta de trabalho em rotação pode entrar

em contacto com a superfície de apoio, provocando uma

perda de controlo da ferramenta elétrica.

o) Depois de mudar as pontas ou efectuar quaisquer

ajustes, certifique-se de que a porca de engate, a

bucha ou qualquer outro dispositivo de ajuste está

correctamente apertado. Os dispositivos de ajuste

soltos podem mover-se inesperadamente, provocando a

perda de controlo, os componentes rotativos soltos

saltarão violentamente.

p) Não permitir que a ferramenta elétrica funcione

enquanto estiver a transportá-la. A sua roupa pode

ser agarrada devido a um contacto acidental com a

ferramenta de trabalho em rotação, de modo que a

ferramenta de trabalho possa ferir o seu corpo.

q) Limpar regularmente as aberturas de ventilação da

sua ferramenta elétrica. A ventoinha do motor puxa pó

para dentro da carcaça, e uma grande quantidade de pó

de metal pode causar perigos elétricos.

r) Não utilizar a ferramenta elétrica perto de materiais

inflamáveis. Faíscas podem incendiar estes materiais.

s) Não utilizar ferramentas de trabalho que necessitem

agentes de refrigeração líquidos. A utilização de água

ou de outros agentes de refrigeração líquidos pode

provocar um choque elétrico.

2) CONTRA-GOLPE E RESPECTIVAS INDICAÇÕES DE AVISO

• O ressalto é uma reacção repentina a uma roda de rotação,

uma banda de lixa, escova ou qualquer outro acessório

comprimido ou com irregularidades. Um travamento ou um

bloqueio levam a uma parada abrupta da ferramenta de

trabalho em rotação. Desta forma, uma ferramenta elétrica

descontrolada é acelerada no local do bloqueio, no sentido

contrário da rotação da ferramenta de trabalho.

• Se por exemplo um disco abrasivo travar ou bloquear

numa peça a ser trabalhada, o canto do disco abrasivo

pode mergulhar na peça a ser trabalhada e encravar-se,

quebrando o disco abrasivo ou causando um contra-

golpe. O disco abrasivo se movimenta então no sentido

do operador ou para longe deste, dependendo do

sentido de rotação do disco no local do bloqueio.

Também é possível que os discos abrasivos quebrem.

• Um contra-golpe é a consequência de uma utilização

incorrecta ou indevida da ferramenta elétrica. Ele pode

ser evitado por apropriadas medidas de cuidado, como

a) Segurar firmemente a ferramenta elétrica e

posicionar o seu corpo e os braços de modo que

possa resistir às forças de um contra-golpe. O

operador pode controlar as forças de contra-golpe

através de medidas de cuidado apropriadas.

b) Trabalhar com especial cuidado na área ao redor de

esquinas, cantos afiados etc. Evite que ferramentas

de trabalho sejam ricocheteadas pela peça a ser

trabalhada e travadas. A ferramenta de trabalho em

rotação tende a travar em esquinas, em cantos aados

ou se for ricocheteada. Isto causa uma perda de controlo

c) Não instale uma lâmina para serra com dentes.

Estas lâminas causam frequentemente um contra-golpe

e perda de controlo.

d) Coloque sempre a ponta no material na mesma

direcção porque a extremidade de corte está a sair

do material (que é a mesma direcção de saída das

aparas). A colocação da ferramenta na direcção errada

faz com que a extremidade de corte da ponta saia do

trabalho e empurre a ferramenta nesta direcção.

e) Prender bem a peça a trabalhar se utilizar discos de

corte. Basta uma pequena irregularidade na ranhura

para estas ferramentas acopláveis carem presas e

poderem causar um contragolpe. Se um disco de corte

car preso, por norma, parte-se. Se carem presas

fresas rotativas, ferramentas de fresar de alta velocidade

ou de metal duro, o acoplamento da ferramenta pode

saltar da ranhura e causar a perda de controlo da

ferramenta elétrica.

3) AVISOS DE SEGURANÇA ESPECÍFICOS PARA OPERAÇÕES DE CORTE ABRASIVO E RECTIFICAÇÃO

a) Utilize apenas tipos de rodas recomendadas para a

ferramenta elétrica e apenas para aplicações61

recomendadas. P.ex.: Jamais lixar com a superfície

lateral de um disco de corte. Disco de corte são

destinados para o desbaste de material com o canto do

disco. Uma força lateral sobre estes corpos abrasivos

b) Para buchas e cones abrasivos roscados, utilize

apenas mandris de rodas não danificados com uma

flange de rebarba uniforme com o tamanho e o

comprimento correctos. Os mandris adequados

reduzem a possibilidade de quebra.

c) Evitar um bloqueio do disco de corte ou uma força

de pressão demasiado alta. Não efectuar cortes

extremamente profundos. Uma sobrecarga do disco

de corte aumenta o desgaste e a predisposição para

emperrar e bloquear e portanto a possibilidade de um

contra-golpe ou uma ruptura do corpo abrasivo.

d) Não posicione a mão alinhada e por trás da roda

rotativa. Quando a roda, no ponto de funcionamento,

está a afastar-se da mão, o possível ressalto pode

impulsionar a roda rotativa e a ferramenta elétrica para

e) Se o disco de corte emperrar, ficar bloqueado ou

travar ou se o trabalho for interrompido, deverá

desligar a ferramenta elétrica e mantê-la imóvel, até

o disco parar completamente. Jamais tentar puxar o

disco de corte para fora do corte enquanto ainda

estiver em rotação, caso contrário poderá ser

provocado um contra-golpe. Vericar e eliminar a

causa do emperramento.

f) Não ligar novamente a ferramenta elétrica,

enquanto ainda estiver na peça a ser trabalhada.

Permita que o disco de corte alcance o seu

completo número de rotação, antes de continuar

cuidadosamente a cortar. Caso contrário é possível

que o disco emperre, pule para fora da peça a ser

trabalhada ou cause um contra-golpe.

g) Apoiar placas ou peças grandes, para reduzir um

risco de contra-golpe devido a um disco de corte

emperrado. Peças grandes podem curvar-se devido ao

próprio peso. A peça a ser trabalhada deve ser apoiada

de ambos os lados, tanto nas proximidades do corte

como também nos cantos.

h) Tenha extremamente cuidado ao efectuar „Cortes

de bolso“ em paredes existentes ou em outras

superfícies, onde não é possível reconhecer o que

há por detrás. O disco de corte pode causar um

contra-golpe se cortar acidentalmente tubulações de gás

ou de água, cabos elétricos ou outros objectos.

4) AVISOS DE SEGURANÇA ESPECÍFICOS PARA TRABALHAR COM ESCOVAS DE ARAME

a) Esteja ciente que a escova de arame também perde

pedaços de arame durante a utilização normal. Não

sobrecarregue os arames exercendo uma força de

pressão demasiada. Pedaços de arame a voar, podem

penetrar facilmente em roupas nas e/ou na pele.

b) Deixe as escovas funcionarem à velocidade de

funcionamento pelo menos um minuto antes de as

utilizar. Durante este tempo, ninguém deve ficar em

frente ou alinhado com a escova. Os os e as cerdas

soltos serão descarregados durante o tempo de

c) Afaste a descarga da escova rotativa de si.

Pequenas partículas e fragmentos de os pequenos

podem ser descarregados a alta velocidade durante a

utilização destas escovas e podem car embebidos na

• Esta ferramenta não deve ser utilizada por pessoas

• Utilize esta ferramenta apenas para aplicações sem

• Desligue sempre a ficha da tomada antes de

proceder a qualquer ajustamento ou troca de

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios originais

• Utilize apenas acessórios recomendados pela SKIL

• Para montar/usar acessórios de outras marcas que não

sejam SKIL, respeite as instruções do respectivo

• Utilize apenas acessórios com um número de rotação

admissível no mínimo tão alto como o mais alto número

de rotação em vazio da ferramenta

• Não utilize acessórios que estejam danicados ou

deformados, ou que vibrem

• Manuseie e guarde os discos de rebarbe/corte com

• Proteja os acessórios contra impacto, choques e gordura

• Nunca utilize um disco de corte para rebarbe lateral

• Nunca utilize redutores ou adaptadores para utilizar

discos de rebarbe/corte com orifício mais largo

• Certique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identicação da ferramenta (ferramentas com a

indicação de 230V ou 240V também podem ser ligadas a

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• Fixe a peça de trabalho (uma peça de trabalho xa

com dispositivos de xação ou num torno ca melhor xa

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

• Use óculos de protecção e protectores para os ouvidos ,

luvas de protecção e calçado robusto; quando

necessário, use também um avental

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho e faia),

em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara62

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Verique se as dimensões do engate correspondem às

dimensões do veio do acessório

• Certique-se de que a ferramenta está desligada antes

de colocar a cha na tomada

DURANTE A UTILIZAÇÃO

• Utilize os punhos adicionais fornecidos com a

ferramenta (a perda de controle pode provocar lesões)

• Segurar a ferramenta eléctrica pelas superfícies de

punho isoladas ao executar trabalhos durante os

quais o acessório possa atingir cabos eléctricos

escondidos ou o próprio cabo de rede (o contacto

com um cabo sob tensão também pode colocar sob

tensão as peças metálicas da ferramenta e levar a um

• Mantenha sempre o o afastado das peças rotativas da

ferramenta; coloque o o para trás, fora do alcance da

• Não utilizar ferramenta caso o o esteja danicado;

mandando-o substituir por pessoal qualicado

• Nunca utilize o bloqueio do eixo enquanto a

ferramenta estiver em funcionamento (os danos

devidos a manuseamento incorrecto serão excluídos da

• Mantenha as mãos afastadas dos acessórios rotativos

• Ao rebarbar metais, devido às faíscas produzidas,

mantenha afastadas da área de trabalho outras pessoas

e materiais combustíveis

• Mantenha as aberturas de ventilação destapadas

• Em caso de anomalias eléctricas ou mecânicas, desligue

imediatamente a ferramenta e tire a cha da tomada

• O acessório continua a sua rotação durante um curto

período de tempo, mesmo depois de a ferramenta já ter

• Antes de descansar a ferramenta, desligue o motor e

certique-se de que todas as peças rotativas estão

• Depois de desligar a ferramenta, nunca páre a rotação

do acessório exercendo uma força sobre o mesmo

• Guarde a ferramenta em locais onde a temperatura não

exceda os 50°C EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA

3 Leia o manual de instruções antes de utilizar o

4 Use óculos de protecção e protectores para os ouvidos

5 Isolamento duplo (nenhum o de terra necessário)

6 Não deite a ferramenta no lixo doméstico

• Substituição de acessórios 7

! desligue a ferramenta e retire a ficha da tomada

! verifique se as dimensões do engate

correspondem às dimensões do veio do

- prima o botão bloqueio do eixo B e segure-o enquanto

roda a porca do engate D manualmente até que o

bloqueio do eixo impeça a rotação e desaperte a

porca do engate D com a chave E

- insira um acessório no engaste C o máximo possível

para minimizar uma saliência excessiva e

- prima o botão de bloqueio do eixo B e segure-o

enquanto aperta a porca do engate D com a chave E

! evite um aperto excessivo da porca do engate D

! nunca aperte a porca do engate se não se

encontrar qualquer acessório no engate; o

engate poderá ficar danificado

• Substituição de engates 8

! desligue a ferramenta e retire a ficha da tomada

- prima o botão de bloqueio do eixo B e segure-o

enquanto retira a porca do engate D

- insira o novo engate

! nunca aperte a porca do engate se não se

encontrar qualquer acessório no engate; o

engate poderá ficar danificado

• Antes de utilizar a ferramenta

- assegure-se que o acessório está correctamente

montado e apertado com rmeza

- verique que o acessório gira livremente rodando-o

- ligue a ferramenta em vazio durante pelo menos 60

segundos na rotação máxima e numa posição de

- desligue imediatamente a ferramenta em caso de

vibração excessiva ou outros defeitos de

funcionamento, e verique a causa do sucedido

• Interruptor ligar/desligar 9

- ligue/desligue a ferramenta colocando o botão A na

! a ferramenta deverá trabalhar na velocidade

máxima antes de alcançar a peça a trabalhar

! antes de desligar a ferramenta, deve levantá-la da

• Controle de velocidade 0

Para a obtenção de resultados óptimos em materiais

- seleccione a velocidade com a roda G (também

quando a ferramenta está a funcionar)

- use a tabela ! como referência para determinar a

- antes de iniciar um trabalho, determine a velocidade

óptima experimentando em material de sobra

! ao fim de períodos longos de trabalho a

velocidade reduzida, deixe arrefecer a ferramenta

fazendo-a funcionar durante aproximadamente 3

minutos a alta velocidade sem carga

• Segurar e guiar a ferramenta @

- pega do tipo escrita para trabalho de precisão

- pega com uma mão para trabalho menos preciso

- pega de suporte para maior controlo/conforto

- não exerça demasiada pressão sobre a ferramenta;

deixe a velocidade trabalhar por si

- pode ser ajustado conforme mostrado na gura

- pode ser montada em 4 posições diferentes63

• Foco (não incluído de série) $

Ligue/desligue o foco J rodando o botão K no sentido

contrário aos dos ponteiros do relógio/no sentido dos

ponteiros do relógio

• Veio exível (não incluído de série) %

- xe o veio exível conforme mostrado na gura

- utilize o veio exível para pontos de difícil acesso

Substituição de acessórios durante a utilização do veio

- puxe a manga L para baixo (= bloqueie o eixo)

segure-o enquanto roda a porca do engate D

manualmente até que o bloqueio do eixo impeça a

rotação e desaperte a porca do engate D com a chave

- insira um acessório no engate C

- puxe a manga L para baixo (= bloqueie o eixo) e

segure-o enquanto aperta a porca do engate D com a

• Base de xação (não incluído de série) &

- xe a base numa bancada de trabalho ou num tampo

de mesa com uma espessura máxima de 60 mm

- regule a altura da base rodando os tubos M no sentido

contrário ao dos ponteiros do relógios, puxando-os

para a altura pretendida e rodando-os no sentido dos

ponteiros do relógio

- regule a altura do suporte de suspensão N afrouxando

o botão P, regulando o suporte de suspensão para a

altura pretendida e apertado o botão P

- xe a ferramenta ao suporte de suspensão com o

• Montagem de acessórios especícos *

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos

(especialmente as ranhuras de respiração H 2)

! desligar a ferramenta da fonte de corrente antes

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ocina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com

a prova de compra, para o seu revendedor ou para o

centro de assistência SKIL mais próximo (os

endereços assim como a mapa de peças da

ferramenta estão mencionados no www.skil.com)

• Não deite ferramentas eléctricas, acessórios e

embalagem no lixo doméstico (apenas para países da

- de acordo com a directiva europeia 2012/19/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

- símbolo 6 lhe avisará em caso de necessidade de

• Medido segundo EN 60745 o nível de pressão acústica

desta ferramenta é 71 dB(A) (espaço de erro: 3 dB) e a

vibração 2,9 m/s² (soma de vectores de três direcções;

incerteza K = 1,5 m/s²)

• O nível de emissão de vibrações foi medido de acordo

com um teste normalizado fornecido na EN 60745; pode

ser utilizado para comparar uma ferramenta com outra e

como uma avaliação preliminar de exposição à vibração

quando utilizar a ferramenta para as aplicações

- utilizar a ferramenta para diferentes aplicações ou

com acessórios diferentes ou mantidos

decientemente, pode aumentar signicativamente o

- o número de vezes que a ferramenta é desligada ou

quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição

! proteja-se contra os efeitos da vibração,

mantendo a ferramenta e os acessórios,

mantendo as mãos quentes e organizando os
