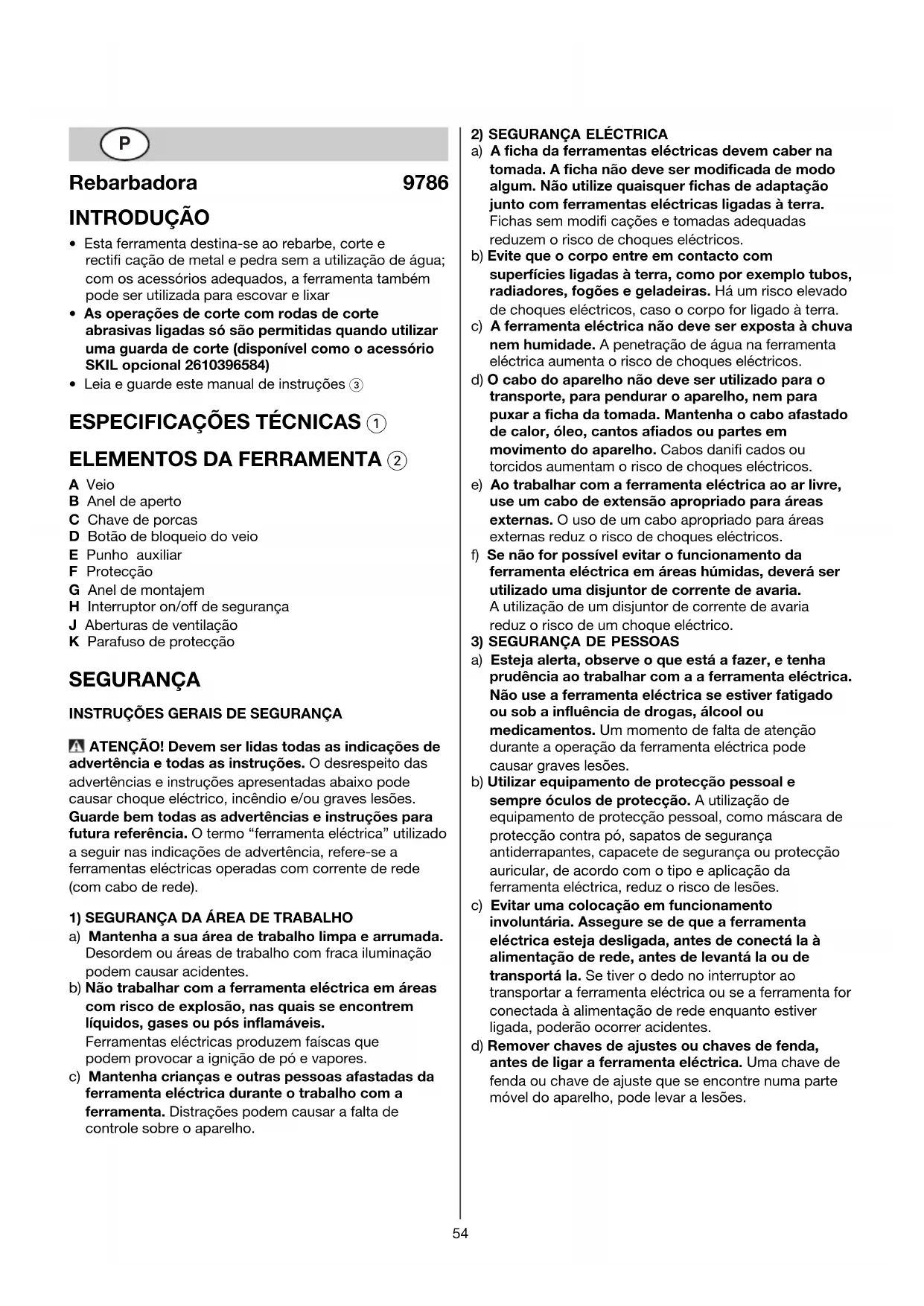

MANUAL DE UTILIZADOR 9786 MA SKIL
• Esta ferramenta destina-se ao rebarbe, corte e
rectifi cação de metal e pedra sem a utilização de água;
com os acessórios adequados, a ferramenta também
pode ser utilizada para escovar e lixar
• As operações de corte com rodas de corte
abrasivas ligadas só são permitidas quando utilizar
uma guarda de corte (disponível como o acessório
SKIL opcional 2610396584)
• Leia e guarde este manual de instruções 3
D Botão de bloqueio do veio
H Interruptor on/off de segurança
J Aberturas de ventilação
K Parafuso de protecção
SEGURANÇA INSTRUÇÕES GERAIS DE SEGURANÇA ATENÇÃO! Devem ser lidas todas as indicações de
advertência e todas as instruções. O desrespeito das
advertências e instruções apresentadas abaixo pode
causar choque eléctrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para
futura referência. O termo “ferramenta eléctrica” utilizado
a seguir nas indicações de advertência, refere-se a
ferramentas eléctricas operadas com corrente de rede
1) SEGURANÇA DA ÁREA DE TRABALHO
a) Mantenha a sua área de trabalho limpa e arrumada.
Desordem ou áreas de trabalho com fraca iluminação
podem causar acidentes.
b) Não trabalhar com a ferramenta eléctrica em áreas
com risco de explosão, nas quais se encontrem
líquidos, gases ou pós inflamáveis.
Ferramentas eléctricas produzem faíscas que
podem provocar a ignição de pó e vapores.
c) Mantenha crianças e outras pessoas afastadas da
ferramenta eléctrica durante o trabalho com a
ferramenta. Distrações podem causar a falta de
controle sobre o aparelho.
2) SEGURANÇA ELÉCTRICA
a) A ficha da ferramentas eléctricas devem caber na
tomada. A ficha não deve ser modificada de modo
algum. Não utilize quaisquer fichas de adaptação
junto com ferramentas eléctricas ligadas à terra.
Fichas sem modifi cações e tomadas adequadas
reduzem o risco de choques eléctricos.
b) Evite que o corpo entre em contacto com
superfícies ligadas à terra, como por exemplo tubos,
radiadores, fogões e geladeiras. Há um risco elevado
de choques eléctricos, caso o corpo for ligado à terra.
c) A ferramenta eléctrica não deve ser exposta à chuva
nem humidade. A penetração de água na ferramenta
eléctrica aumenta o risco de choques eléctricos.
d) O cabo do aparelho não deve ser utilizado para o
transporte, para pendurar o aparelho, nem para
puxar a ficha da tomada. Mantenha o cabo afastado
de calor, óleo, cantos afiados ou partes em
movimento do aparelho. Cabos danifi cados ou
torcidos aumentam o risco de choques eléctricos.
e) Ao trabalhar com a ferramenta eléctrica ao ar livre,
use um cabo de extensão apropriado para áreas
externas. O uso de um cabo apropriado para áreas
externas reduz o risco de choques eléctricos.
f) Se não for possível evitar o funcionamento da
ferramenta eléctrica em áreas húmidas, deverá ser
utilizado uma disjuntor de corrente de avaria.
A utilização de um disjuntor de corrente de avaria
reduz o risco de um choque eléctrico.
3) SEGURANÇA DE PESSOAS
a) Esteja alerta, observe o que está a fazer, e tenha
prudência ao trabalhar com a a ferramenta eléctrica.
Não use a ferramenta eléctrica se estiver fatigado
ou sob a influência de drogas, álcool ou
medicamentos. Um momento de falta de atenção
durante a operação da ferramenta eléctrica pode
causar graves lesões.
b) Utilizar equipamento de protecção pessoal e
sempre óculos de protecção. A utilização de
equipamento de protecção pessoal, como máscara de
protecção contra pó, sapatos de segurança
antiderrapantes, capacete de segurança ou protecção
auricular, de acordo com o tipo e aplicação da
ferramenta eléctrica, reduz o risco de lesões.
c) Evitar uma colocação em funcionamento
involuntária. Assegure se de que a ferramenta
eléctrica esteja desligada, antes de conectá la à
alimentação de rede, antes de levantá la ou de
transportá la. Se tiver o dedo no interruptor ao
transportar a ferramenta eléctrica ou se a ferramenta for
conectada à alimentação de rede enquanto estiver
ligada, poderão ocorrer acidentes.
d) Remover chaves de ajustes ou chaves de fenda,
antes de ligar a ferramenta eléctrica. Uma chave de
fenda ou chave de ajuste que se encontre numa parte
móvel do aparelho, pode levar a lesões.55
e) Não se sobrestime. Mantenha uma posição firme e
mantenha sempre o equilíbrio. Desta forma poderá
será mais fácil controlar o aparelho em situações
f) Use roupa apropriada. Não use roupa larga ou jóias.
Mantenha o cabelo, roupa e luvas afastadas de
partes em movimento. Roupas largas, jóias ou
cabelos longos podem ser agarradas por partes em
g) Se for prevista a montagem de dispositivos de
aspiração de pó e de dispositivos de recolha,
assegure-se de que estão conectados e que sejam
utilizados de forma correcta. A utilização de uma
aspiração de pó pode reduzir o perigo devido ao pó.
4) USO E TRATAMENTO DE FERRAMENTAS ELÉCTRICAS
a) Não sobrecarregue a ferramenta eléctrica. Use para
o seu trabalho a ferramenta eléctrica correcta.
A ferramenta correcta realizará o trabalho de forma
melhor e mais segura dentro da faixa de potência
b) Não utilize a ferramenta eléctrica se o interruptor
não puder ser ligado nem desligado. Qualquer
ferramenta eléctrica que não possa ser controlada
através do interruptor de ligar-desligar, é perigosa e
c) Puxar a ficha da tomada antes de efectuar ajustes
no aparelho, substituir acessórios ou armazenar a
ferramenta eléctrica. Esta medida de segurança evita
que a ferramenta eléctrica seja ligada acidentalmente.
d) Guarde ferramentas eléctricas que não estiverem
sendo utilizadas, for a do alcance de crianças. Não
permita que o aparelho seja utilizado por pessoas
não familiarizadas com o mesmo ou que não
tenham lido estas instruções. Ferramentas eléctricas
são perigosas nas mãos de pessoas sem formação.
e) Trate a sua ferramenta eléctrica com cuidado.
Verifique se as partes móveis do aparelho
funcionam perfeitamente e não emperram, se há
peças quebradas ou danificadas, que possam
influenciar o funcionamento do aparelho. Peças
danificadas devem ser reparadas antes da utilização
do aparelho. Muitos acidentes tem como causa uma
manutenção insufi ciente das ferramentas eléctricas.
f) Mantenha as ferramentas de corte sempre afiadas e
limpas. Ferramentas de cortes devidamente tratadas,
com cantos afi ados travam com menos frequência e
podem ser controladas com maior facilidade.
g) Use a ferramenta eléctrica, os acessórios os bits da
ferramenta etc., de acordo com estas instruções.
Considere também as condições de trabalho e o
trabalho a ser efectuado. A utilização da ferramenta
eléctrica para outros fi ns que os previstos, pode resultar
em situações perigosas.
a) A sua ferramenta eléctrica só deve ser reparada por
pessoal qualificado e só devem ser colocadas peças
sobressalentes originais. Desta forma é assegurada a
segurança da ferramenta eléctrica.
lixadeira, lixadeira com lixa de papel, máquina para
polir e máquina para separar por rectificação.
Observar todas as indicações de aviso, instruções,
apresentações e dados fornecidos com a
ferramenta eléctrica. O desrespeito das seguintes
instruções pode levar a um choque eléctrico, incêndio
b) Não utilizar acessórios, que não foram
especialmente previstos e recomendados pelo
fabricante para esta ferramenta eléctrica.
O facto de poder fi xar o acessório a esta ferramenta
eléctrica, não garante uma aplicação segura.
c) O número de rotação admissível da ferramenta de
trabalho deve ser no mínimo tão alto quanto o
máximo número de rotação indicado na ferramenta
eléctrica. Acessórios que girem mais rápido do que
permitido, podem ser destruídos.
d) O diâmetro exterior e a espessura da ferramenta de
trabalho devem corresponder às indicações de
medida da sua ferramenta eléctrica. Ferramentas de
trabalho incorrectamente medidas podem não ser
sufi cientemente blindadas nem controladas.
e) Discos abrasivos, flanges, pratos abrasivos ou
outros acessórios devem caber exactamente no
veio de rectificação da sua ferramenta eléctrica.
Ferramentas de trabalho, que não cabem exactamente
no veio de rectifi cação da ferramenta eléctrica, giram
irregularmente, vibram fortemente e podem levar à
f) Não utilizar ferramentas de trabalho danificadas.
Antes de cada utilização deverá controlar as
ferramentas de trabalho, e verificar se por exemplo
os discos abrasivos apresentam fissuras e
estilhaços, se pratos abrasivos apresentam fissuras,
se há desgaste ou forte atrição, se as escovas de
arame apresentam arames soltos ou quebrados. Se
a ferramenta eléctrica ou a ferramenta de trabalho
caírem, deverá verificar se sofreram danos, ou
deverá utilizar uma ferramenta de trabalho intacta.
Após ter controlado e introduzido a ferramenta de
trabalho, deverá manter a própria pessoa e as
pessoas que se encontrem nas proximidades, fora
do nível de rotação da ferramenta de trabalho e
permitir que a ferramenta eléctrica funcione durante
um minuto com o máximo número de rotação.
A maioria das ferramentas de trabalho danifi cadas
quebram durante este período de teste.56
g) Utilizar um equipamento de protecção pessoal 4.
De acordo com a aplicação, deverá utilizar uma
protecção para todo o rosto, protecção para os
olhos ou um óculos protector. Se for necessário,
deverá utilizar uma máscara contra pó, protecção
auricular, luvas de protecção ou um avental
especial, que mantenha afastadas pequenas
partículas de amoladura e de material. Os olhos
devem ser protegidos contra partículas a voar,
produzidas durante as diversas aplicações. A máscara
contra pó ou a máscara de respiração deve ser capaz
de fi ltrar o pó produzido durante a respectiva aplicação.
Se for sujeito durante longo tempo a fortes ruídos,
poderá sofrer a perda da capacidade auditiva.
h) Observe que as outras pessoas mantenham uma
distância segura em relação ao seu local de
trabalho. Cada pessoa que entrar na área de
trabalho, deverá usar um equipamento de protecção
pessoal. Estilhaços da peça a ser trabalhada ou
ferramentas de trabalho quebradas podem voar e
causar lesões fora da área imediata de trabalho.
i) Ao executar trabalhos durante os quais po-dem ser
atingidos cabos eléctricos ou o próprio cabo de
rede deverá sempre segu-rar a ferramenta eléctrica
pelas superfícies de punho isoladas. O contacto com
um cabo sob tensão também coloca peças de metal da
ferramenta eléctrica sob tensão e leva a um choque
j) Manter o cabo de rede afastado de ferramentas de
trabalho em rotação. Se perder o controlo sobre a
ferramenta eléctrica, é possível que o cabo de rede seja
cortado ou enganchado e a sua mão ou braço sejam
puxados contra a ferramenta de trabalho em rotação.
k) Jamais depositar a ferramenta eléctrica, antes que a
ferramenta de trabalho esteja completamente
parada. A ferramenta de trabalho em rotação pode
entrar em contacto com a superfície de apoio,
provocando uma perda de controlo da ferramenta
l) Não permitir que a ferramenta eléctrica funcione
enquanto estiver a transportá-la. A sua roupa pode
ser agarrada devido a um contacto acidental com a
ferramenta de trabalho em rotação, de modo que a
ferramenta de trabalho possa ferir o seu corpo.
m) Limpar regularmente as aberturas de ventilação da
sua ferramenta eléctrica. A ventoinha do motor puxa
pó para dentro da carcaça, e uma grande quantidade
de pó de metal pode causar perigos eléctricos.
n) Não utilizar a ferramenta eléctrica perto de
materiais inflamáveis. Faíscas podem incendiar estes
o) Não utilizar ferramentas de trabalho que necessitem
agentes de refrigeração líquidos. A utilização de água
ou de outros agentes de refrigeração líquidos pode
provocar um choque eléctrico.
2) CONTRA-GOLPE E RESPECTIVAS INDICAÇÕES DE AVISO
• Contra-golpe é uma repentina reacção devido a uma
ferramenta de trabalho travada ou bloqueada, como por
exemplo um disco abrasivo, um prato abrasivo, uma
escova de arame etc. Um travamento ou um bloqueio
levam a uma parada abrupta da ferramenta de trabalho
em rotação. Desta forma, uma ferramenta eléctrica
descontrolada é acelerada no local do bloqueio, no
sentido contrário da rotação da ferramenta de trabalho.
• Se por exemplo um disco abrasivo travar ou bloquear
numa peça a ser trabalhada, o canto do disco abrasivo
pode mergulhar na peça a ser trabalhada e encravar-se,
quebrando o disco abrasivo ou causando um contra-
golpe. O disco abrasivo se movimenta então no sentido
do operador ou para longe deste, dependendo do
sentido de rotação do disco no local do bloqueio.
Também é possível que os discos abrasivos quebrem.
• Um contra-golpe é a consequência de uma utilização
incorrecta ou indevida da ferramenta eléctrica.
Ele pode ser evitado por apropriadas medidas de
cuidado, como descrito a seguir.
a) Segurar firmemente a ferramenta eléctrica e
posicionar o seu corpo e os braços de modo que
possa resistir às forças de um contra-golpe.
Sempre utilizar o punho adicional, se existente, para
assegurar o máximo controlo possível sobre as
forças de um contra-golpe ou sobre momentos de
reacção durante o arranque. O operador pode
controlar as forças de contra-golpe e as forças de
reacção através de medidas de cuidado apropriadas.
b) Jamais permita que as suas mãos se encontrem
perto de ferramentas de trabalho em rotação.
No caso de um contra-golpe a ferramenta de trabalho
poderá passar pela sua mão.
c) Evite que o seu corpo se encontre na área, na qual
a ferramenta eléctrica possa ser movimentada no
caso de um contra-golpe. O contra-golpe força a
ferramenta eléctrica no sentido contrário ao movimento
do disco abrasivo no local do bloqueio.
d) Trabalhar com especial cuidado na área ao redor de
esquinas, cantos afiados etc. Evite que ferramentas
de trabalho sejam ricocheteadas pela peça a ser
trabalhada e travadas. A ferramenta de trabalho em
rotação tende a travar em esquinas, em cantos afi ados
ou se for ricocheteada. Isto causa uma perda de
controlo ou um contra-golpe.
e) Não utilizar lâminas de serra de correias ou
dentadas. Estas ferramentas de trabalho causam
frequentemente um contra-golpe ou a perda de
controlo sobre a ferramenta eléctrica.57
3) INDICAÇÕES ESPECIAIS DE AVISO PARA LIXAR E SEPARAR POR RECTIFICAÇÃO
a) Sempre utilizar a capa de protecção, prevista para o
tipo de corpos abrasivos utilizado. A capa de
protecção deve ser firmemente aplicada na
ferramenta eléctrica e fixa, de modo que seja
alcançado um máximo de segurança, ou seja, que
uma mínima parte do corpo abrasivo aponte
abertamente na direcção do operador. A capa de
protecção deve proteger o operador contra estilhaços e
contra um contacto acidental com o corpo abrasivo.
b) Utilizar exclusivamente os corpos abrasivos
homologados para a sua ferramenta eléctrica e a
capa de protecção prevista para estes corpos
abrasivos. Corpos abrasivos não previstos para a
ferramenta eléctrica, não podem ser sufi cientemente
protegidos e portanto não são seguros.
c) Os corpos abrasivos só devem ser utilizados para
possibilidades de aplicações recomendadas.
P.ex.: Jamais lixar com a superfície lateral de um disco
de corte. Disco de corte são destinados para o
desbaste de material com o canto do disco. Uma força
lateral sobre estes corpos abrasivos pode quebrá-los.
d) Sempre utilizar flanges de aperto intactos de
tamanho e forma correctos para o disco abrasivo
seleccionado. Flanges apropriados apoiam o disco
abrasivo e reduzem assim o perigo de uma ruptura do
disco abrasivo. Flanges para discos de corte podem
diferenciar-se de fl anges para outros discos abrasivos.
e) Não utilizar discos abrasivos gastos de outras
ferramentas eléctricas maiores. Discos abrasivos
para ferramentas eléctricas maiores não são
apropriados para os números de rotação mais altos de
ferramentas eléctricas menores e podem quebrar.
4) OUTRAS INDICAÇÕES ESPECIAIS DE AVISO PARA SEPARAR POR RECTIFICAÇÃO
a) Evitar um bloqueio do disco de corte ou uma força
de pressão demasiado alta. Não efectuar cortes
extremamente profundos. Uma sobrecarga do disco
de corte aumenta o desgaste e a predisposição para
emperrar e bloquear e portanto a possibilidade de um
contra-golpe ou uma ruptura do corpo abrasivo.
b) Evitar a área que se encontra na frente ou atrás do
disco de corte em rotação. Se o disco de corte for
conduzido na peça a ser trabalhada, para frente,
afastando-se do corpo, é possível que no caso de um
contra-golpe a ferramenta eléctrica, junto com o disco
em rotação, seja atirada directamente na direcção da
pessoa a operar o aparelho.
c) Se o disco de corte emperrar ou se o trabalho for
interrompido, deverá desligar a ferramenta eléctrica
e mantê-la imóvel, até o disco parar completamente.
Jamais tentar puxar o disco de corte para fora do
corte enquanto ainda estiver em rotação, caso
contrário poderá ser provocado um contra-golpe.
Verifi car e eliminar a causa do emperramento.
d) Não ligar novamente a ferramenta eléctrica,
enquanto ainda estiver na peça a ser trabalhada.
Permita que o disco de corte alcance o seu
completo número de rotação, antes de continuar
cuidadosamente a cortar. Caso contrário é possível
que o disco emperre, pule para fora da peça a ser
trabalhada ou cause um contra-golpe.
e) Apoiar placas ou peças grandes, para reduzir um
risco de contra-golpe devido a um disco de corte
emperrado. Peças grandes podem curvar-se devido ao
próprio peso. A peça a ser trabalhada deve ser apoiada
de ambos os lados, tanto nas proximidades do corte
como também nos cantos.
f) Tenha extremamente cuidado ao efectuar „Cortes
de bolso“ em paredes existentes ou em outras
superfícies, onde não é possível reconhecer o que
há por detrás. O disco de corte pode causar um
contra-golpe se cortar acidentalmente tubulações de
gás ou de água, cabos eléctricos ou outros objectos.
5) INDICAÇÕES ESPECIAIS DE AVISO PARA LIXAR COM LIXA DE PAPEL
a) Não utilizar lixas de papel demasiado grandes, mas
sempre seguir as indicações do fabricante sobre o
tamanho correcto das lixas de papel. Lixas de papel,
que sobressaem dos cantos do prato abrasivo, podem
causar lesões, assim como bloquear e rasgar as lixas
de papel ou levar a um contra-golpe.
6) INDICAÇÕES ESPECIAIS DE AVISO PARA POLIR
a) Não permitir que hajam partes soltas da boina de
polimento, principalmente cordões de fixação.
Os cordões de fixação devem ser bem arrumados
ou cortados. Cordões de fi xação soltos e em rotação
podem agarrar os seus dedos ou prender-se na peça a
7) INDICAÇÕES ESPECIAIS DE AVISO PARA TRABALHAR COM ESCOVAS DE ARAME
a) Esteja ciente que a escova de arame também perde
pedaços de arame durante a utilização normal. Não
sobrecarregue os arames exercendo uma força de
pressão demasiada. Pedaços de arame a voar, podem
penetrar facilmente em roupas fi nas e/ou na pele.
b) Se for recomendável uma capa de protecção,
deverá evitar que a escova de arame não entre em
contacto com a capa de protecção. O diâmetro das
escovas em forma de prato ou de tacho pode aumentar
devido à força de pressão e a forças centrífugas.
• Utilize esta ferramenta apenas para rebarbar/cortar em
• Utilize apenas os anéis fornecidos com a ferramenta
• Esta ferramenta não deve ser utilizada por pessoas
• Desligue sempre a ficha da tomada antes de
proceder a qualquer ajustamento ou troca de
• A SKIL só pode garantir um funcionamento perfeito da
ferramenta, quando utilizada com os acessórios
adequados que poderá adquirir nos revendedores
• Para montar/usar acessórios de outras marcas que não
sejam SKIL, respeite as instruções do respectivo
• Nunca utilize redutores ou adaptadores para montar
discos de rebarbe/corte com um diâmetro de abertura
• Nunca utilize acessórios com uma abertura “fechada”
de rosca inferior a M14 x 21 mm
UTILIZAÇÃO NO EXTERIOR
• Ligue a ferramenta utilizando um disjuntor de corrente
de falha (FI) com uma corrente de disparo de 30 mA no
• Recomenda-se que, antes de usar a ferramenta pela
primeira vez, o utilizador receba informação prática
• Utilizar detectores apropriados para detectar tubos
e cabos de alimentação escondidos, ou consulte a
firma de alimentação local (o contacto com um cabo
eléctrico pode levar a incêndio e choque eléctrico; a
danifi cação de um cano de gás pode levar à explosão;
a penetração de uma tubulação de água provoca danos
materiais ou pode provocar um choque eléctrico)
• Não processar material que contenha asbesto
(asbesto é considerado como sendo cancerígeno)
• O pó do material, como tinta com chumbo, algumas
espécies de madeira, minerais e metais, pode ser
prejudicial (contacto ou inalação do pó pode provocar
reacções alérgicas e/ou doenças respiratórias ao
operador ou às pessoas presentes); use máscara
respiratória e trabalhe com um dispositivo de
extracção de pó quando ligado a
• Determinados tipos de pó são classifi cados como
substâncias cancerígenas (como pó de carvalho e faia),
em especial, juntamente com aditivos para
acondicionamento da madeira; use máscara
respiratória e trabalhe com um dispositivo de
extracção de pó quando ligado a
• Siga o regulamento nacional quanto a extração de pó,
em função dos materiais que vão ser utilizados
• Tenha cuidado ao abrir ranhuras, especialmente em
paredes de apoio (as aberturas em paredes de apoio
estão sujeitas a regulamentações que variam de país
para país; tais regulamentações deverão ser
respeitadas em todas as circunstâncias)
• Fixe a peça a trabalhar, caso ela não se mantenha
estacionária em virtude do seu próprio peso
• Não fi xe a ferramenta num torno
• Utilize extensões completamente desenroladas e
seguras, com uma capacidade de 16 Amp
DURANTE A UTILIZAÇÃO
• Os processos de ligação causam durante pouco tempo
reduções de tensão; no caso de condições de rede
desfavoráveis, podem ocorrer impedimentos devido a
outros aparelhos (no caso de impendâncias de rede
inferiores a 0,104 + j0,065 ohms não é de se esperar
quaisquer interferências); se necessita de algum
esclarecimento adicional, contacte o seu fornecedor de
• Se o fi o for danifi cado ou cortado durante o trabalho,
não toque no fi o, mas retire imediatamente a fi cha da
tomada; nunca utilize a ferramenta com o fi o danifi cado
• Em caso de anomalias eléctricas ou mecânicas,
desligue imediatamente a ferramenta e tire a fi cha da
• Em caso de interrupção na corrente ou se a fi cha for
retirada da tomada por engano, solte o interruptor H 2
por forma a impedir que a ferramenta volte a arrancar
• Depois de desligar a ferramenta, nunca páre a rotação
do acessório exercendo força lateral sobre o mesmo
• Montagem de acessórios 2
! desligar a ferramenta da fonte de corrente
- limpe o veio A e todas as peças que vão ser
- aperte o anel B com a chave de porcas C ao mesmo
tempo que carrega no botão de fecho do veio D
! carregue no botão de fecho do veio D apenas
quando o veio A estiver parado
- para a desmontagem de acessórios, proceda ao
! os discos de rebarbe/corte aquecem muito
durante a utilização; não toque nos discos antes
! monte sempre o bloco de apoio quando utilizar
acessórios de lixagem
! nunca utilize um disco de rebarbe/corte sem a
etiqueta que lhe está colada
• Montagem do pega lateral E 5
! desligar a ferramenta da fonte de corrente
• Remoção/montagem/regulação da protecção F 6
! desligar a ferramenta da fonte de corrente
- abra a protecção F soltando o parafuso K
- coloque a protecção F no anel do veio da cabeça da
ferramenta e rode-a para a posição desejada
(dependendo do trabalho que vá efectuar)
! ecertifique-se de que o lado fechado da
protecção fica sempre voltado para o operador
- fi xe a protecção F apertando o parafuso K
• Antes de utilizar a ferramenta
- assegure-se que o acessório está correctamente
montado e apertado com fi rmeza
- verifi que que o acessório gira livremente rodando-o
- ligue a ferramenta em vazio pelo menos durante
30 segundos na rotação máxima e numa posição de
- desligue imediatamente a ferramenta em caso de
vibração excessiva ou outros defeitos de
funcionamento, e verifi que a causa do sucedido
• Interruptor on/off de segurança H 7
! tenha cuidado com o impacto subito que a
! a ferramenta deverá trabalhar na velocidade
máxima antes de alcançar a peça a trabalhar
- desligar a ferramenta 7b
! antes de desligar a ferramenta, deve levantá-la da
! o acessório continua a sua rotação durante um
curto período de tempo, mesmo depois de a
ferramenta já ter sido desligada
• Arranque suave electrónico
Para conseguir suavemente a velocidade máxima sem
- desloque a ferramenta para trás e para a frente
utilizando uma pressão moderada
! nunca utilize um disco de corte para rebarbe
- não incline a ferramenta durante o corte
- desloque sempre a ferramenta na direcção da seta
que se encontra na cabeça da mesma, para impedir
que a ferramenta seja empurrada para fora do ponto
de corte de forma descontrolada
- não aplique pressão na ferramenta; deixe que a
velocidade do disco de corte faça o trabalho
- a velocidade de trabalho do disco de corte depende
do material que está a ser cortado
- não trave os discos de corte exercendo pressão
• Segurar e guiar a ferramenta
! durante o trabalho, segure sempre a ferramenta
na(s) área(s) de fixação cinzenta(s) 0
- segure sempre a ferramenta com fi rmeza utilizando
ambas as mãos, por forma a ter sempre o controlo
- mantenha uma posição estável
- tome atenção à direcção da rotação; segure sempre
a ferramenta por forma a que as faíscas e a limalha
ou o pó saltem na direcção contrária à do corpo
- mantenha as aberturas de ventilação J 2
O nível de emissão de vibrações indicado na parte
posterior deste manual de instruções (indicado por um
asterisco) foi medido de acordo com um teste
normalizado fornecido na EN 60745; pode ser utilizado
para comparar uma ferramenta com outra e como uma
avaliação preliminar de exposição à vibração quando
utilizar a ferramenta para as aplicações mencionadas
- utilizar a ferramenta para diferentes aplicações ou
com acessórios diferentes ou mantidos
defi cientemente, pode aumentar signifi cativamente
o nível de exposição
- o número de vezes que a ferramenta é desligada ou
quando estiver a trabalhar sem fazer nada, pode
reduzir signifi cativamente o nível de exposição
! proteja-se contra os efeitos da vibração,
mantendo a ferramenta e os acessórios,
mantendo as mãos quentes e organizando os
MANUTENÇÃO / SERVIÇO
• Mantenha a ferramenta e o fi o sempre limpos
(especialmente as aberturas de ventilação)
! evitar utilizar objectos pontiagudos na limpeza
das ranhuras de respiração
! desligar a ferramenta da fonte de corrente antes
• Se a ferramenta falhar apesar de cuidadosos processos
de fabricação e de teste, a reparação deverá ser
executada por uma ofi cina de serviço autorizada para
ferramentas eléctricas SKIL
- envie a ferramenta sem desmontar, juntamente com
a prova de compra, para o seu revendedor ou para o
centro de assistência SKIL mais próximo
(os endereços assim como a mapa de peças da
ferramenta estão mencionados no
• Não deite ferramentas eléctricas, acessórios e
embalagem no lixo doméstico (apenas para países da
- de acordo com a directiva europeia 2002/96/CE
sobre ferramentas eléctricas e electrónicas usadas e
a transposição para as leis nacionais, as ferramentas
eléctricas usadas devem ser recolhidas em separado
e encaminhadas a uma instalação de reciclagem dos
- símbolo ! lhe avisará em caso de necessidade de
Dokumentacja techniczna: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
PL CE DECLARAÇÃO DE CONFIRMIDADE Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as
seguintes normas ou documentos normativos: EN 60 745, EN 55 014, conforme as disposições das directivas 2006/95/CE,
2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).
RUÍDO/VIBRAÇÕES Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é 96 dB(A) e o nível de potência
acústica 107 dB(A) (espaço de erro: 3 dB), e a vibração ✱ m/s
Durante o rebarbe Durante o polimento Durante a lixagem Incerteza (K)
! Outras aplicações (tais como cortar o trabalhar com escovas de arame) podem ter
diferentes valores de vibração
Durante la smerigliatura Durante la lucidatura Durante la levigatura Incertezza (K)
