BRUKSANVISNING 1415 AD SKIL

EU-konformitetsförklaring

Rotationsverktyg Produktnummer

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla

gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att

de stämmer överens med följande normer.

Teknisk dokumentation:

Roteringsverktøy Produktnummer

• Detta verktyg är avsett för smärgling, slipning, kapning,

gravering, polering och borrning med hög precision i olika

• Belysningen i detta elverktyg är avsett för att belysa

verktygets direkta arbetsområde och är inte lämpligt för

att lysa upp rum i bostaden (ingår inte som standard)

• Det här verktyget är inte avsett för yrkesmässig

• SKIL tillhandahåller inte extra tillbehör för detta verktyg; vi

rekommenderar att du köper Ø 2,4 mm/Ø 3,2 mm

• Läs och spara denna instruktionsbok 3

VERKTYGSELEMENT 2 $ ^ &

A Till/från strömbrytare

G Hjul för varvtalsinställning

H Ventilationsöppningar

K Brytare för punktbelysning

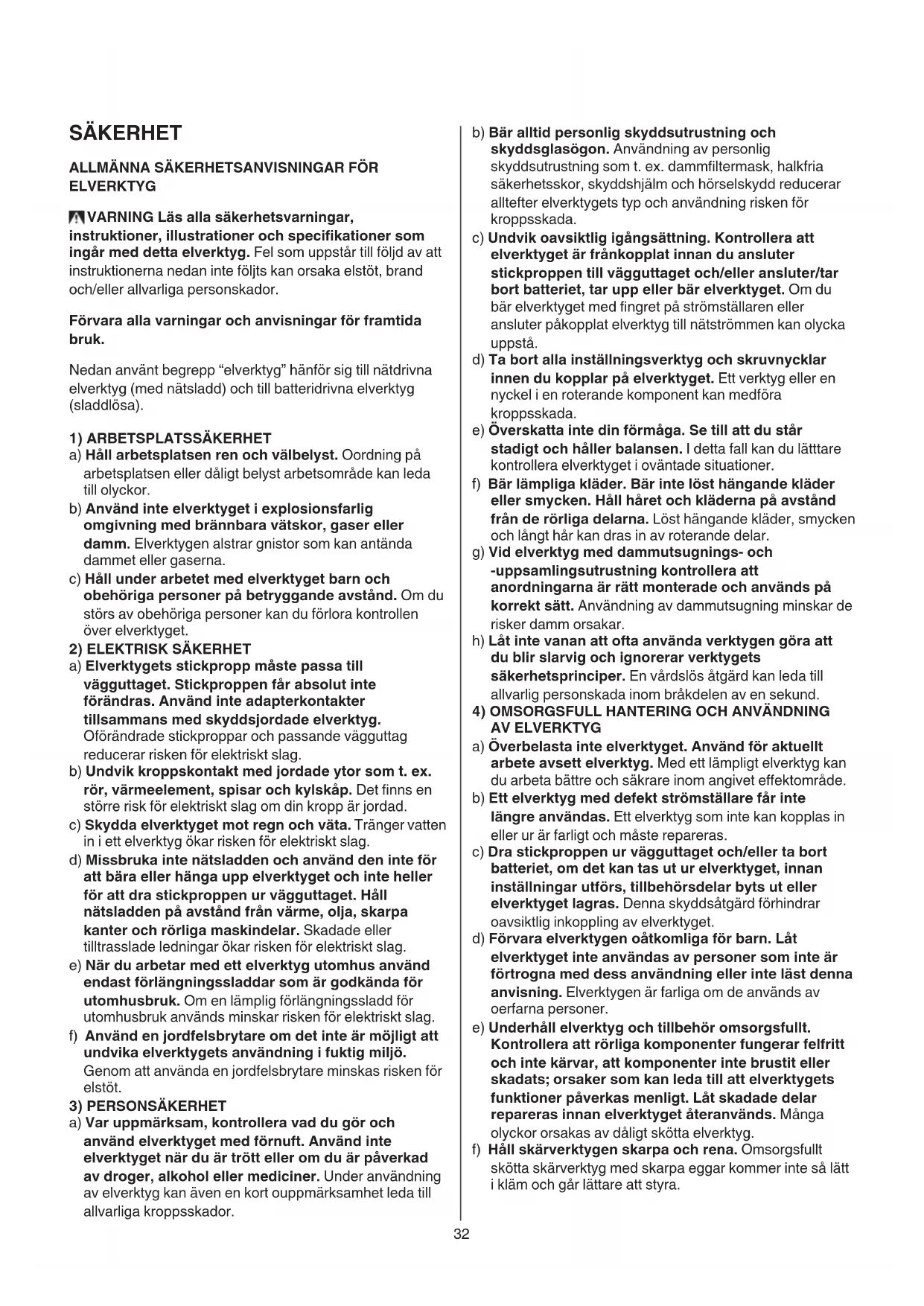

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELVERKTYG VARNING Läs alla säkerhetsvarningar,

instruktioner, illustrationer och specifikationer som

ingår med detta elverktyg. Fel som uppstår till följd av att

instruktionerna nedan inte följts kan orsaka elstöt, brand

och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida

Nedan använt begrepp “elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken för

a) Var uppmärksam, kontrollera vad du gör och

använd elverktyget med förnuft. Använd inte

elverktyget när du är trött eller om du är påverkad

av droger, alkohol eller mediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du

bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan olycka

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret och kläderna på avstånd

från de rörliga delarna. Löst hängande kläder, smycken

och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

h) Låt inte vanan att ofta använda verktygen göra att

du blir slarvig och ignorerar verktygets

säkerhetsprinciper. En vårdslös åtgärd kan leda till

allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet, om det kan tas ut ur elverktyget, innan

inställningar utförs, tillbehörsdelar byts ut eller

elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

e) Underhåll elverktyg och tillbehör omsorgsfullt.

Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brustit eller

skadats; orsaker som kan leda till att elverktygets

funktioner påverkas menligt. Låt skadade delar

repareras innan elverktyget återanvänds. Många

olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.33

g) Använd elverktyget, tillbehör, insatsverktyg osv.

enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

h) Håll handtag och greppytor torra, rena och fria från

olja och fett. Hala handtag och greppytor ger ingen

säker hantering och kontroll över verktyget i oväntade

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR ROTATIONSVERKTYG

1) GEMENSAMMA SÄKERHETSANVISNINGAR FÖR SLIPNING, SANDPAPPERSSLIPNING, ARBETEN MED STÅLBORSTE, POLERING, FORMNING OCH KAPSLIPNING

a) Elverktyget kan användas som slip-,

eller kapslipmaskin. Beakta alla

säkerhetsanvisningar, anvisningar, illustrationer

och data som levereras med elverktyget. Om

nedanstående anvisningar ignoreras nns risk för att

elstöt, brand och/eller allvarliga personskador uppstår.

b) Använd inte tillbehör som tillverkaren inte

uttryckligen godkänt och rekommenderat för detta

elverktyg. Även om tillbehör kan fästas på elverktyget

nns det ingen garanti för en säker användning.

c) Insatsverktygets tillåtna varvtal måste åtminstone

motsvara elverktygets angivna högsta varvtal.

Tillbehör med en högre rotationshastighet kan förstöras.

d) Insatsverktygets yttre diameter och tjocklek måste

motsvara elverktygets dimensioner.

Feldimensionerade insatsverktyg kan inte på

betryggande sätt kontrolleras.

e) Skivor, sliptrummor och andra tillbehör måste

passa exakt på elverktygets spindel eller

spänntång. Insatsverktyg som inte exakt passar till

elverktygets slipspindel roterar ojämnt, vibrerar kraftigt

och kan leda till att kontrollen över verktyget går förlorat.

f) Spindelmonterade skivor, sliptrummor, knivar och

andra tillbehör ska sättas in helt i spänntången eller

chucken. Om spindeln inte hålls ordentligt och/eller

skivans gap är för långt, kan den monterade skivan

lossna och slungas iväg i hög hastighet.

g) Använd aldrig ett skadat tillbehör. Före varje

användning, kontrollera insatsverktygen som t.ex.

slipskivor avseende splitterskador eller sprickor,

sliptrummor avseende splitterskador, repor eller

kraftig nedslitning, stålborstar avseende lösa eller

brustna trådar. Om elverktyget eller insatsverktyget

skulle falla ned kontrollera om skada uppstått eller

montera ett oskadat insatsverktyg. Du och andra

personer i närheten ska efter kontroll och montering

av insatsverktyg stå utanför insatsverktygets

rotationsradie; låt sedan elverktyget rotera en minut

med högsta varvtal. Skadade insatsverktyg går i de

esta fall sönder vid denna provkörning.

h) Använd personlig skyddsutrustning 4. Använd

alltefter avsett arbete ansiktsskärm, ögonskydd

eller skyddsglasögon. Om så behövs använd

dammfiltermask, hörselskydd, skyddshandskar eller

skyddsförkläde som skyddar mot utslungade

slip- och materialpartiklar. Ögonen ska skyddas mot

utslungade främmande partiklar som kan uppstå under

arbetet. Damm- och andningsskydd måste kunna ltrera

bort det damm som eventuellt uppstår under arbetet. Risk

nns för hörselskada under en längre tids kraftigt buller.

i) Se till att obehöriga personer hålls på betryggande

avstånd från arbetsområdet. Alla som rör sig inom

arbetsområdet måste använda personlig

skyddsutrustning. Brottstycken från arbetsstycket eller

insatsverktygen kan slungas ut och orsaka personskada

även utanför arbetsområdet.

j) Håll fast elverktyget endast vid de isolerade

greppytorna när arbeten utförs på ställen där

insatstillbehöret kan skada dolda elledningar eller

egen nätsladd. Kontakt med en spänningsförande

ledning kan sätta elverktygets metalldelar under

spänning och leda till elstöt.

k) Håll alltid stadigt i maskinen med händerna vid

uppstart. Motorns reaktionskraft, när den accelererar till

full hastighet, kan leda till att verktyget vrider sig.

l) Använd vid behov klämmor för att stödja

arbetsstycket. Håll aldrig ett litet arbetsstycke i en

hand och verktyget i den andra vid användning.

Genom att spänna fast ett litet arbetsstycke kan du

använda båda händer för att kontrollera verktyget. Runda

material som dubb, ledningar eller rör har en tendens att

rulla när de kapas och kan orsaka att bitsen fastnar eller

m) Håll nätsladden på avstånd från roterande

insatsverktyg. Om du förlorar kontrollen över elverktyget

kan nätsladden kapas eller dras in varvid risk nns för att

din hand eller arm dras mot det roterande

n) Lägg aldrig bort elverktyget innan insatsverktyget

stannat fullständigt. Det roterande insatsverktyget kan

komma i beröring med underlaget varvid risk nns att du

förlorar kontrollen över elverktyget.

o) Efter byte av bits eller justering, kontrollera att

spännmuttern, chucken eller andra

justeringsenheter är ordentligt åtdragna. Lösa

justeringsenheter kan plötsligt förskjutas, vilket kan få dig

att förlora kontrollen, lösa roterande komponenter

p) Elverktyget får inte rotera när det bärs. Kläder kan vid

tillfällig kontakt med det roterande insatsverktyget dras in

varvid insatsverktyget dras mot din kropp.

q) Rengör regelbundet elverktygets

ventilationsöppningar. Motoräkten drar in damm i

huset och en kraftig anhopning av metalldamm kan

orsaka farliga elströmmar.

r) Använd inte elverktyget i närheten av brännbara

material. Risk nns för att gnistor antänder materialet.

s) Använd inte insatsverktyg som kräver flytande

kylmedel. Vatten eller andra kylvätskor kan medföra

2) VARNING FÖR BAKSLAG

• Ett bakslag är en plötslig reaktion när den roterande

slipskivan, sliprondellen, stålborsten eller annat tillbehör

hakar upp sig eller blockerar. Detta leder till abrupt

uppbromsning av det roterande insatsverktyget. Härvid

accelererar ett okontrollerat elverktyg mot

insatsverktygets rotationsriktning vid inklämningsstället.

• Om t.ex. en slipskiva hakar upp sig eller blockerar i

arbetsstycket kan slipskivans kant i arbetsstycket

klämmas fast varvid slipskivan bryts sönder eller orsakar

bakslag. Slipskivan rör sig nu mot eller bort från

användaren beroende på skivans rotationsriktning vid

inklämningsstället. Härvid kan slipskivan även brytas

• Bakslag uppstår till följd av missbruk eller felaktig

hantering av elverktyget. Detta kan undvikas genom

skyddsåtgärder som beskrivs nedan.

a) Håll stadigt i elverktyget samt kroppen och armarna

i ett läge som är lämpligt för att motstå

bakslagskrafter. Användaren kan genom lämpliga

försiktighetsåtgärder bättre behärska bakslagskrafterna.

b) Var särskilt försiktig vid bearbetning av hörn,

skarpa kanter osv. Håll emot så att insatsverktyget

inte studsar ut från arbetsstycket eller kommer i

kläm. På hörn, skarpa kanter eller vid studsning tenderar

det roterande insatsverktyget att komma i kläm. Detta kan

leda till att kontrollen förloras eller att bakslag uppstår.

c) Montera inte ett tandat sågblad. Sådana blad orsakar

ofta bakslag och att man förlorar kontrollen.

d) För alltid in bitsen i materialet i samma riktning som

eggen lämnar materialet (vilket är samma riktning

som spånet kastas). Att föra verktyget i fel riktning

orsakar bitsens egg att klättra och drar verktyget i samma

e) Spänn alltid fast arbetsstycket vid användning av

kapskivor. Redan vid liten snedställning i spåret fastnar

tillsatsverktygen och kan orsaka returslag. Om en

kapskiva fastnar kan den brytas av. Om roterande lar,

höghastighetsfräsar eller hårdmetallfräsverktyg fastnar

kan tillsatsverktyget hoppa ur spåret och leda till förlust

av kontroll över elverktyget.

3) SPECIELLA SÄKERHETSANVISNINGAR FÖR SLIPNING OCH KAPSLIPNING

a) Använd endast skivtyper som rekommenderas för

ditt elverktyg och endast för rekommenderade

applikationer. T.ex.: Slipa aldrig med kapskivans

sidoyta. Kapskivor är avsedda för materialavverkning

med skivans kant. Om tryck från sidan utövas mot

slipkroppen kan den spricka.

b) För gängade slipkoner och pluggar, använd endast

oskadade skivspindlar med en koncentrisk axelfläns

av korrekt storlek och längd. Korrekta spindlar minskar

c) Se till att kapskivan inte kommer i kläm och att den

inte utsätts för högt mottryck. Försök inte skära för

djupt. Om kapskivan överbelastas ökar dess påfrestning

och risk nns för att den snedvrids eller blockerar som

sedan kan resultera i bakslag eller slipkroppsbrott.

d) Placera inte din hand i linje med och bakom den

roterande skivan. När skivan, under arbete, rör sig bort

från din hand, kan ett eventuellt bakslag driva den

roterande skivan och elverktyget rakt mot dig.

e) Om kapskivan fastnar eller är blockerad eller

arbetet avbryts, koppla från verktyget och håll det

lugnt tills skivan stannat fullständigt. Försök aldrig

dra ut en roterande kapskiva ur skärspåret då detta

kan leda till bakslag. Lokalisera och åtgärda orsaken

f) Koppla inte åter på elverktyget om det sitter i

arbetsstycket. Låt kapskivan uppnå fullt varvtal

innan den försiktigt förs in i skärspåret för fortsatt

kapning. I annat fall kan skivan haka upp sig, hoppa ur

arbetsstycket eller orsaka bakslag.

g) För att reducera risken för ett bakslag till följd av

inklämd kapskiva ska skivor och andra stora

arbetsstycken stödas. Stora arbetsstycken kan böjas

ut till följd av hög egenvikt. Arbetsstycket måste därför

stödas på båda sidorna både i närheten av skärspåret

h) Var speciellt försiktig vid “fickkapning” i dolda

områden som t.ex. i en färdig vägg. Där risk nns att

kapskivan kommer i kontakt med gas- eller

vattenledningar, elledningar eller andra föremål som kan

4) SPECIELLA SÄKERHETSANVISNINGAR FÖR ARBETEN MED TRÅDBORSTAR

a) Observera att trådborstar även under normal

användning förlorar trådbitar. Överbelasta inte

stålborsten med för högt anliggningstryck.

Utslungade trådbitar kan lätt tränga in genom kläder och/

b) Låt borstarna gå i drifthastighet i minst en minut

innan de används. Under denna tid får ingen stå

framför eller i linje med borsten. Lösa borst eller

trådar lossnar under inkörningstiden.

c) Rikta den roterande stålborsten bort från dig under

denna tid. Små partiklar och små trådfragment kan

lossna i hög hastighet vid användning av dessa borstar

och kan fastna i huden.

• Den här maskinen ska inte användas av personer under

• Använd detta verktyg endast för uppgifter där inte vatten

• Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Använd endast tillbehör som rekommenderas av SKIL

• Vid montering av tillbehör från andra tillverkare än SKIL

skall anvisningarna från vederbörande tillverkare följas

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Använd inte skadade deformerade eller vibrerande

• Hantera och förvara slip-/kapskivor med försiktighet så

att de inte isar sig eller spricker

• Skydda tillbehören från slag, stötar och fett

• Använd aldrig slipskivor med diameter större än 32 mm

• Använd aldrig borrbitar med diameter större än 3,2 mm

• Använd aldrig en kapskiva för sidslipning

• Använd aldrig reducerstycken eller adaptrar för att

montera slip-/kapskivor med stort centrumhål

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Använd helt utrullade och säkra förlängningssladdar med

• Använd skyddsglasögon och hörselskydd ,

skyddshandskar och rejäla skor; använd vid behov förskinn

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Kontrollera att chucken passar för tillbehörsaxeln

• Se till att maskinen är avstängt innan du sätter i kontakten

• Använd verktyget med medlevererade stödhandtag

(förlorad kontroll kan orsaka person skador)

• Håll fast elverktyget vid de isolerade greppytorna

när arbeten utförs på ställen där insatstillbehöret

kan skada dolda elledningar eller egen nätsladd

(kontakt med en spänningsförande ledning kan sätta

elverktygets metalldelar under spänning och leda till

• Håll alltid sladden på säkert avstånd från rörliga

maskindelar; för sladden bakåt bort från maskinen

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Använd aldrig spindellåsningen medan verktyget

roterar (skada till följd av felaktig hantering omfattas inte

• Håll händerna på avstånd från rörliga tillbehör

• Vid slipning av metall uppstår gnistor; håll därför andra

personer och brännbart material på avstånd från

• Håll ventilationsöppningarna ej övertäckta under arbetet

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• Tillbehöret fortsätter att rotera en kort stund efter att

• Innan du ställer från dig maskinen måste du stänga av

motorn och se till att alla rörliga delar har stannat helt

• Få aldrig tillbehöret att sluta rotera genom att utöva kraft

på det efter det att maskinen har stängts av

• Förvara verktyget i utrymme där temperaturen inte

överskrider 50°C FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

3 Läs bruksanvisningen före användning

4 Använd skyddsglasögon och hörselskydd

5 Dubbel isolering (ingen jordning krävs)

6 Maskinen får inte kastas i hushållssoporna

• Byte av tillbehör 7

! stäng av maskinen och dra ut sladden

! kontrollera att chucken passar för tillbehörsaxeln

- håll spindellåsknappen B intryckt medan du vrider

chuckmuttern D för hand tills spindellåset hindrar

vidare vridning, och lossar chuckmuttern D med nyckel

- sätt i ett tillbehör i chucken C så långt det går för att

minimera utstick och obalans

- håll spindellåsknappen B intryckt medan du drar åt

chuckmuttern D med nyckel E

! dra inte åt chuckmuttern D för hårt

! dra aldrig åt chuckmuttern utan tillbehör i

chucken; det kan skada chucken

! stäng av maskinen och dra ut sladden

- håll spindellåsknappen B intryckt medan du avlägsnar

- avlägsna chucken C

- sätt i den nya chucken

! dra aldrig åt chuckmuttern utan tillbehör i

chucken; det kan skada chucken

• Före användning av maskinen

- försäkra dig om att tillbehöret är korrekt monterat och

ordentligt åtskruvat

- kontrollera att tillbehöret rör sig obehindrat genom att

- testkör maskinen i minst 60 sekunder på maximalt

tillåtna obelastade varvtal i en säker position

- stanna omedelbart maskinen vid kraftig vibration eller

om andra fel uppstått och kontrollera maskinen för att

• Strömbrytare till/från 9

- slå på/stäng av verktyget genom att föra knappen A till

! innan tillbehöret sätts till arbetsstycket skall

maskinen ha upnått full hastighet

! maskinen skall tas bort från arbetsstycket innan

• Hastighetskontroll 0

För optimala resultat på olika material

- välj varvtal med ratten G (även medan maskinen går)

- använd tabell ! som referens för att avgöra rätt varvtal

- pröva dig fram på en överbliven bit material innan du

påbörjar ett arbete för att komma fram till bäst varvtal

! om du har arbetat vid lågt vartal under längre

perioder ska du få verktyget att svalna genom att

köra det på hög temperatur i ca 3 minuter utan

• Fattning och styrning av maskinen @

- penngrepp för precisionsarbete (gravyr)

- enhandsgrepp för mindre exakt arbete (slipning)

- stödhandtag för bättre kontroll och komfort

- tryck inte för hårt med verktyget; låt varvtalet göra

- kan justeras så som bilden visar

- kan monteras i fyra olika lägen

• Lampa (ingår inte som standard) $

Tänd/släck lampan J genom att vrida knappen K moturs/

• Flexibel axel (ingår inte som standard) %

- montera den exibla axeln så som bilden visar

- avänd den exibla axeln för svåråtkomliga ställen

Byte av tillbehör med exibel axel ^

- håll hylsan L (=spindellås) neddragen medan du vrider

chuckmuttern D för hand tills spindellåset hindrar

vidare vridning, och lossar chuckmuttern D med nyckel

- sätt i ett tillbehör i chucken C

- håll hylsan L (=spindellås) neddragen medan du drar

åt chuckmuttern D med nyckelnE

• Montering av ställ (ingår inte som standard) &

- montera stället på arbetsbänk eller -bord med högst

- justera ställets höjd genom att vrida rören M moturs,

dra till önskad höjd och vrida dem medurs

- justera fästet N genom att lossa vredet P, ytta fästet

till önskad höjd och dra åt vredet P

- fäst verktyget i fästet med kroken Q

• Montering av specialtillbehör *

• Det här verktyget är inte avsedd för yrkesmässig

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna H 2)

! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på www.skil.com)

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2012/19/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen 6 kommer att påminna om detta när det är

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 71 dB(A) (standard deviation: 3 dB) och

vibration 2,9 m/s² (vektorsumma i tre riktningar;

onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration

användaren utsätts för när verktyget används enligt det

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt

omdrejningstal i ubelastet tilstand

en kapacitet på 16 A

skåner miljøet mest muligt

Det nedenstående anvendte uttrykket “elektroverktøy”

slipeskiven eller forårsaker et tilbakeslag. Slipeskiven

kuttekanten kommer ut av materialet (som er den

• Hastighetsregulering 0
