INSTRUKCJA OBSŁUGI SUPERTRONIC 2SE ROTHENBERGER

PL Instrukcja obsługi

Oświadczamy z pełną odpowiedzialnością, że produkt ten odpowiada wymaganiom następujących norm i dokumentów normatywnych.

EU-PROHLÁŠENÍ O SHODI

1 Wskazówki dotyczące bezpieczeństwa....165

1.1 Zastosowanie zgodne z przeznaczeniem 165
1.2 Ogólne wskazówki bezpieczeństwa....165
1.3 Informacje dotyczące bezpieczeństwa....167

2 Dane techniczne....168

3 Funkcje maszyny gwintującej....169

3.1 Opis (A)....169
3.2 Opis funkcjonowania 169

4 Przygotowanie do pracy....169

4.1 Transport maszyny gwintującej....169
4.2 Ustawienie maszyny....170
4.3 Połączenia elektryczne....170
4.4 Olej do gwintowania 170
4.5 Kontrola oleju do gwintowania....171
4.6 Ustawienie ilości dostarczanego oleju do gwintowania 171
4.7 Wypuszczanie oleju....171

5 Transport i magazynowanie (I)....172

6 Działanie maszyny do gwintowania 172

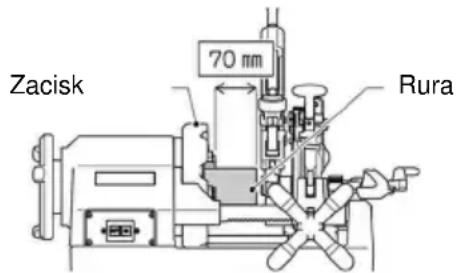

6.1 Zaciskanie obrabianych elementów (B) 172
6.2 Odcinanie obrabianego elementu obcinakiem do rur (C) 172
6.3 Rozwiercanie obrabianych elementów (D) 173
6.4 Demontaż i montaż szczęk gwintujących w głowicy Gwinciarskiej (E)....173

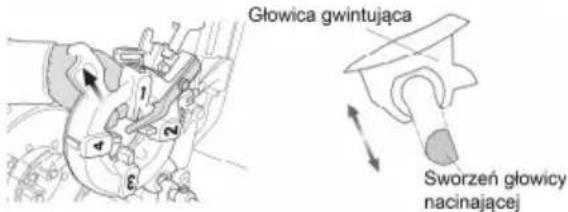

6.5 Wymontowanie i zamontowanie głowicy gwintującej z sań względ do sań......173
6.6 Zmiana rozmiaru gwintu (F)....174
6.7 Gwintowanie (G)....174

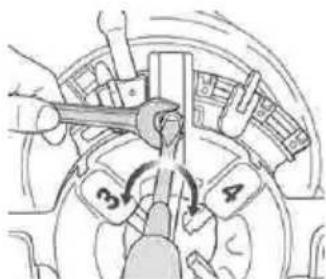

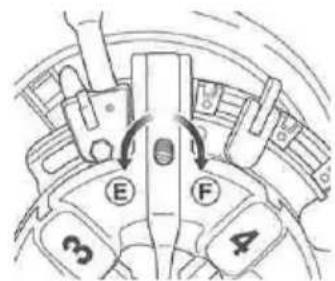

6.8 Ustawienie długości gwintu....174

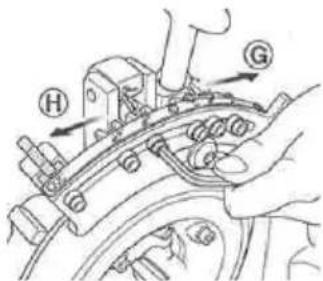

6.9 Ustawienie głębokości gwintu....175
6.10 Wyjmowanie obrabianego elementu 175
6.11 Czyszczenie maszyny po zakończeniu pracy 175

7 Konserwacja oraz kontrola maszyny 175

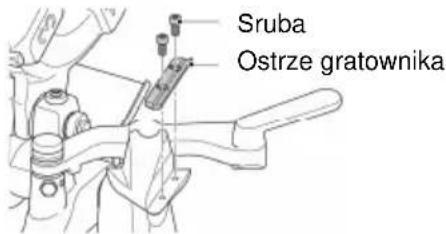

7.1 Wymiana ostrza wewnętrznego gradownika....176

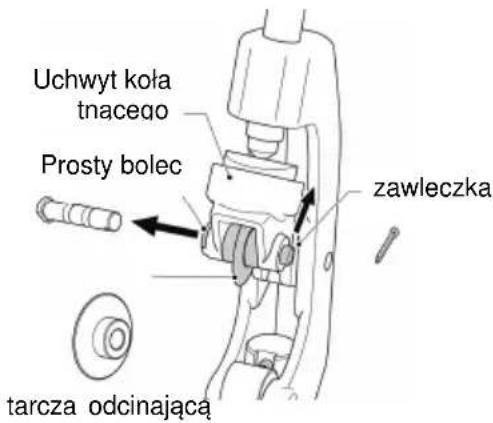

7.2 Wymiana tarczy obcinaka do rur 176
7.3 Wymiana pompy zębatej 176
7.4 Wymiana wkładów szczęki zaciskowej (H)....177
7.5 Wymiana szczotki grafitowej....177
7.6 Codzienna kontrola maszyny....177

8 Rozwiązywanie problemów....178

9 Akcesoria 178

10 Obsługa klienta....178

11 Utylizacja....179

11.1 Części metalowe, elektryczne i elektroniczne 179
11.2 Oleje i smary 179

Oznakowanie w tym dokumencie:

Niebezpieczeństwo!

Ten znak ostrzega przed zagrożeniem dla ludzi.

Uwaga!

Ten znak ostrzega przed możliwością powstania zagrożenia dla dóbr materialnych i środowiska naturalnego.

Wezwanie do działania

1 Wskazówki dotyczące bezpieczeństwa

1.1 Zastosowanie zgodne z przeznaczeniem

Maszyna gwintująca SUPERTRONIC 2SE może być wykorzystywana tylko do odcinania, wykonywania oraz usuwania zadziorów na gwintach jak opisano w Rozdziale 2 „Dane techniczne”.

Maszyna gwintująca SUPERTRONIC 2SE może być używana z odpowiednimi głowicami gwinciarskimi, które zostały skontrolowane i zarekomendowane przez firmę ROTHENBERGER Werkzeuge GmbH oraz ze szczękami gwintującymi, jak opisano w Rozdziale 2 „Dane techniczne”.

Wyłącznik nożny z zestawu posiada Certyfikat GS approval stowarzyszenia profesjonalnych ubezpieczycieli od odpowiedzialności, i jest obowiązkowy podczas użytkowania maszyny w Federalnej Republice Niemiec.

Nie wolno wprowadzać zmian technicznych oraz konstrukcyjnych w maszynie gwintującej ani jej akcesoriach.

→ Taka zmiana powoduje unieważnienie pozwolenia na użytkowanie i może prowadzić do wypadku i wystąpienia obrażeń ciała.

Podczas użytkowania narzędzi oraz maszyn elektrycznych, należy postępować zgodnie z podstawowymi zasadami bezpieczeństwa, aby zapewnić ochronę przed porażeniem prądem elektrycznym, obrażeniami ciała oraz pożarem. Przed rozpoczęciem użytkowania maszyny, należy dokładnie zapoznać się z instrukcją obsługi. Instrukcję obsługi należy zawsze przechowywać w pobliżu maszyny.

1.2 Ogólne wskazówki bezpieczeństwa

UWAGA! Podczas użytkowania elektronarzędzi należy, w celu ochrony przed porażeniem elektrycznym, odniesieniem obrażeń i niebezpieczeństwem spowodowania pożaru, należy przestrzegać następujących środków bezpieczeństwa.

Przed przystąpieniem do pracy z elektronarzędziami przeczytać wszystkie zamieszczone tu wskazówki i przetrzymywać instrukcję ze wskazówkami bezpieczeństwa w bezpiecznym miejscu.

Konserwacja i utrzymanie w dobrym stanie:

1 Regularne czyszczenie, konserwacja i smarowanie. Zawsze przed przystąpieniem do ustawiania, prac związanych z utrzymaniem w dobrym stanie lub naprawą wyjmij wtyczkę z gniazdka sieciowego.

2 Naprawę urządzenia powierzać wyłącznie wykwalifikowanemu personelowi, a także do napraw stosować wyłącznie oryginalne części zamienne. W ten sposób można zapewnić bezpieczeństwo urządzenia.

Bezpieczna praca:

1 Utrzymuj porządek w miejscu pracy. Brak porządku w miejscu pracy może doprowadzić do wypadków.

2 Zwracaj uwagę na warunki otoczenia. Nie wystawiaj elektronarzędzi na deszcz. Nie używaj elektronarzędzi w wilgotnym lub mokrym otoczeniu. Zadbaj o dobre oświetlenie w miejscu pracy. Nie używaj elektronarzędzi gdy występuje zagrożenie wybuchu pożaru lub eksplozji.

3 Chroń się przed porażeniem prądem elektrycznym. Unikaj kontaktu z uziemionymi elementami (np. rurami, wentylatorami, piecykami elektrycznymi, urządzeniami chłodniczymi).
4 Trzymaj z dala inne osoby. Nie zezwalaj na dotykanie elektronarzędzi przez inne osoby, w szczególności dzieci. Nie dopuszczaj innych osób, w tym dzieci, do obszaru pracy.
5 Nieużywane elektronarzędzia przechowuj w bezpiecznym miejscu. Nieużywane elektronarzędzia należy przechowywać w suchym, wysoko rozmieszczonym lub zamkniętym miejscu, z dala od zasięgu dzieci.
6 Nie przeciążaj elektronarzędzi. Pracują one lepiej i bezpiecznie w podanym zakresie mocy.
7 Używaj właściwych elektronarzędzi do właściwych prac. Nie używaj zbyt słabych maszyn do trudnych prac. Nie używaj elektronarzędzi do celów, do których nie zostały one przewidziane. Nie używaj np. ręcznej piły tarczowej do cięcia gałęzi drzew lub drewna kominkowego.
8 Zakładaj odpowiednią odzież. Nie zakładaj szerokiej odzieży ani biżuterii, gdyż elementy te mogłyby zostać wciągnięte przez ruchome części. Do prac na wolnym powietrzu zaleca się zakładanie antypoślizgowego obuwia. Długi włosy zakrywaj specjalną siatką.
9 Korzystaj z wyposażenia ochronnego. Zakładaj okulary ochronne. W pracach wiążących się z silnym zapyleniem używaj maski oddechowej.
10 Podłącz urządzenie do odsysania pyłu. W razie dostępnych przyłączy do odsysania pyłu i elementów wyłąpujących, sprawdź, czy elementy to zostały podłączone i są prawidłowo używane.
11 Nie używaj kabla do celów, do których nie został on przewidziany. Nie ciągnij za kabel przy wyjmowaniu wtyczki z gniazdka sieciowego. Chroń kabel przed wysokimi temperaturami, kontaktem z olejem i ostrymi krawędziami.
12 Zabezpiecz przedmiot obrabiany. Użyj urządzeń mocujących lub imadła do unieruchomienia przedmiotu obrabianego. W ten sposób przedmiot będzie pewniej przytrzymywany, niż w ręku.
13 Unikaj pracy w nienaturalnej postawie ciała. Podczas pracy stale utrzymuj stabilność i równowagę.
14 Dbaj o narzędzia. Narzędzia do cięcia powinny być zawsze naostrzone i czyste, co zagwarantuje ich skuteczniejsze działanie. Przestrzegaj wskazówek dotyczących smarowania i zmiany narzędzia. Regularnie sprawdzaj stan przewodu przyłączeniowego elektronarzędzia i w razie jego uszkodzenia zwrócić się do autoryzowanego punktu serwisowego. Regularnie sprawdzaj stan przedłużaczy i w razie uszkodzenia wymień je. Uchwyty narzędzie muszą być suche, czyste i wolne od smaru i oleju.
15 Wyjmij wtyczkę z gniazdka sieciowego. Gdy nie używasz elektronarzędzia, przed przystąpieniem do konserwacji i zmiany narzędzi, np. tarczy pilarskiej, wiertła, frezu.
16 Nie zostawiaj założonych kluczy narzędziowych. Przed włączeniem sprawdź, czy klucz i narzędzie nastawcze zostały zdjęte.
17 Unikaj przypadkowego rozruchu urządzenia. Włącznik przy wkładaniu wtyczki do gniazdka sieciowego musi być wyłączony.
18 Używaj przedłużaczy przystosowanych do pracy na zewnątrz pomieszczeń. W pracy na zewnątrz pomieszczeń używaj wyłącznie przystosowanych do tego i odpowiednio oznakowanych przedłużaczy.
19 Zachowaj ostrożność. Zwracaj uwagę na to, co robisz. Zachowaj rozsądek w pracy. Nie używaj elektronarzędzia, gdy nie możesz się skoncentrować na pracy.
20 Sprawdź, czy urządzenie nie uległo ewentualnym uszkodzeniom. Przed przystąpieniem do dalszego użytkowania elektronarzędzia należy sprawdzić, czy urządzenia ochronne lub nieznacznie uszkodzone elementy zapewniają prawidłowe działanie. Sprawdź, czy ruchome elementy prawidłowo działają, nie blokują się i nie uległy uszkodzeniu. Wszystkie części muszą być prawidłowo zamontowane i wszystkie warunki spełnione, w celu zagwarantowania prawidłowego działania elektronarzędzia.

Uszkodzone urządzenia ochronne i części należy przekazać do naprawy lub wymiany autoryzowanemu punktowi serwisowemu, o ile nie podano inaczej w instrukcji użytkowania. Uszkodzone włączniki należy wymieniać w warsztacie klienta.

Nie używaj elektronarzędzi, w których nie można włączać i wyłączać włącznika.

21 Uwaga. Używanie innych narzędzi roboczych i innych akcesoriów może stwarzać niebezpieczeństwo odniesienia obrażeń.
22 Uszkodzone elektronarzędzie przekaż do naprawy wykwalifikowanemu elektrykowi. Niniejsze elektronarzędzie odpowiada obowiązującym przepisom bezpieczeństwa. Naprawy mogą być wykonywane wyłącznie przez elektryka z zastosowaniem oryginalnych części zamiennych; w przeciwnym wypadku użytkownik może być narażony na niebezpieczeństwo wypadku.

1.3 Informacje dotyczące bezpieczeństwa

Posadzka musi być sucha i niezanieczyszczona materiałami powodującymi poślizgnięcie się, jak np. olej. Posadzki śliskie powodują wypadki.

Poprzez ograniczenie dostępu lub zagrodzenie zapewnić wolną przestrzeń przynajmniej jednego metra do obrabianego przedmiotu, gdy wystaje on ponad maszynę. Ograniczenia dostępu lub zagrodzenia obszaru pracy zmniejszają ryzyko zaplątania się.

Przyłącza elektryczne muszą być suche i oddalone od podłogi. Nie wolno dotykać wtyczki oraz maszyny wilgotną ręką. Niniejsze środki ostrożności zmniejszają ryzyko porażenia elektrycznego.

Ręce trzymać z dala od obracających się rur lub łączników rurowych/ armatury. Wyłączyć maszynę przed przystąpieniem do czyszczenia gwintów rur lub przykręceniem łączników rurowych/armatury. Odczekać, aż maszyna całkowicie zatrzyma się zanim dotknie się rurę. Takie postępowanie zmniejsza możliwość zaplątania się w obracające się części.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie ROTHENBERGER lub autoryzowanemu serwisowi elektronarzędzi ROTHENBERGER, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Nie wolno wkładać palców, twarzy, włosów i innych części ciała, ani lużnych, szerokich elementów ubrania do działającego urządzenia ani w otwory znajdujące się w pobliżu obrotowych części (obrabianego elementu, zacisku, zacisku centrującego). Nie należy nosić biżuterii (pierścionków, łańcuszków itp.). Niebezpieczeństwo wystąpienia obrażeń ciała oraz wypadków!

W przypadku usterki (dziwnego zapachu, wibracji, dziwnych dźwięków) podczas użytkowania maszyny SUPERTRONIC 2SE, należy natychmiast nacisnąć wyłącznik nożny i wykonać AWARYJNE ZATRZYMANIE maszyny!

Jeśli maszyna działa nie wolno ręcznie trzymać obrabianego elementu lub wykonywać podobnych czynności, ani montować lub usuwać części, takich jak filtry, zawory, sekcje rur itp.!

Należy nosić ubranie ochronne! Należy nosić maskę chroniącą przed rozpryskami oleju do gwintowania oraz parami chloru (pochodzącymi z oleju gwintującego na gorącej powierzchni narzędzia i obrabianego elementu)! Należy nosić odpowiednią czapkę, aby zakryć i chronić długie włosy. Do zmiany szczęk gwintujących, tarczy odcinającej rurę oraz gradownika należy zakładać rękawice ochronne. Podczas zmiany narzędzia oraz obrabianego elementu należy zakładać rękawice ochronne. Gwint oraz szczęki nacinające gwint stają się gorące podczas gwintowania! Należy nosić obuwie ochronne. Niebezpieczeństwo wystąpienia obrażeń ciała (poślizgnięcia się) na oleju do gwintowania! Niebezpieczeństwo wystąpienia obrażeń ciała spowodowanych mokrymi, śliskimi oraz skrzywionymi częściami maszyny podczas wymiany narzędzia!

Nie wolno usuwać metalowych opiłków za pomocą skompresowanego powietrza!

Niebezpieczeństwo uszkodzenia oczu i utraty wzroku!

Podczas używania urządzenia w pomieszczeniu (zamknięte pomieszczenia) należy zapewnić odpowiednią wentylację. Dopuszczalna temperatura otoczenia wynosi od 0°C do 40°C!

Przed wymianą głowic tnących, tarczy odcinającej i gradownika należy zawsze wyłączyć maszynę i wyjąć wtyczkę z gniazdka zasilania (Czynność bez zasilania!)

Po wyłączeniu maszyna pracuje jeszcze chwilę nim się zatrzyma.

Nie wolno dotykać żadnych części nim maszyna nie zatrzyma się całkowicie i zasilanie nie zostanie odłączone!

W przypadku nagwintowanych rur należy wykonać test ciśnieniowy, aby upewnić się, że woda ani gaz nie będzie uciekać po ich zamontowaniu!

Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemnionymi narzędziami.

Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

Elektronarzędzia, osprzęt, końcówki itp. należy używać zgodnie z niniejszą instrukcją, uwzględniając warunki pracy i rodzaj zadania, które należy wykonać. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.

Postępować zgodnie z instrukcją w celu poprawnej obsługi maszyny. Nie używać maszyny do celów niezgodnych z przeznaczeniem, jak wiercenie otworów lub obracanie wciągarek.

Przymocować maszynę do stoły warsztatowego lub stojaka. Podpierać długie i ciężkie rury podporami.

Podczas obsługi maszyny stać po stronie, na której umieszczony jest przełącznik REVERSE/OFF/FORWARD (WSTECZ/WYŁĄCZONA/NAPRZÓD) lub FORWARD REVERSE (NAPRZÓD/WSTECZ).

Nie zdejmować osłon. Nie obsługiwać maszyny ze zdjętymi osłonami.

Nie używać tej maszyny, jeśli przełącznik nożny jest uszkodzony lub go brakuje.

Ustawić lub zamocować elektronarzędzie w stabilnej pozycji, odpowiedniej dla elektronarzędzi, które można mocować na podporach lub mocować do podłogi.

Regularnie sprawdzaj przedłużacze i wymieniaj je, jeśli są uszkodzone.

Przed dalszym używaniem narzędzia należy je dokładnie sprawdzić, aby upewnić się, że działa ono prawidłowo i spełnia swoją zamierzoną funkcję.

Wymianę uszkodzonych przełączników należy zlecić w autoryzowanym serwisie.

Używanie akcesoriów lub przystawek niezalecanych w niniejszej instrukcji obsługi może stwarzać ryzyko obrażeń.

2 Dane techniczne

Wydajność cięcia.... BSPT R 1/4" ... 2"(60.5mm), NPT 1/4" ... 2" (60.5mm), Gwint śruby 3/8" ... 2" (60.5mm)

Material do cięcia Stal, stal nierdzewna

Prędkość bez obciążenia.... 38min ^-1 (rpm)

Jednofazowy silnik uniwersalny ..... 1150W

Częstotliwość 50/60 Hz

Wymiary (Dł.xSzer.xWys.) 570 × 435 × 360mm

Cieżar (Bez akcesoriów) 46kg

Głowica gwinciarska ...... Automatyczna głowica gwinciarska 1/2" – 2" lub 2 SE głowicami gwinciarskimi

Szczęki gwintujące .... 1/2“ – 3/4“, 1“ – 2“ (Opcjonalnie 1/4“ – 3/8“ no. 56369)

Poziom ciśnienia akustycznego (LpA) .... 85 dB (A) | KpA 3 dB (A)

Poziom mocy akustycznej (LWA) ..... 96 dB (A) | KWA 3 dB (A)

Poziom szumów podczas pracy może przekraczać 85 dB (A). Należy nosić ochraniacz słuchu! Mierzone wartości ustalono stosownie do EN 61029-1.

Całkowita wartość drgań.... 2,5 m/s² | K= 1,5m/s²

Poziom drgań podany w tych wskazówkach został pomierzony zgodnie z wymaganiami normy EN 61029 dotyczącej procedury pomiarów i można go użyć do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie

wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej

przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

3 Funkcje maszyny gwintującej

3.1 Opis (A)

1	Obcinak do rur 8 Zacisk
2	Szczęki gwintujące	10	Rączka T
3	Wewnętrzny gradownik	11	Dźwignia blokująca
4	Wózek narzędzia 12 Bolec selektora
5	Śruba spustowa oleju 13 Blok selektora
6	Ręczne koło podajnika	14	Płytka krzywkowa
7	Zacisk centrujący	15	Dźwignia blokująca

3.2 Opis funkcjonowania

Gwinty są nacinane lub nakręcane na obrabianych elementach, takich jak rury lub pręty w maszynie gwintującej SUPERTRONIC 2SE.

Maszyna składa się z:

• silnika napędzającego zacisk centrujący
• zacisku służącego do zabezpieczenia obrabianego elementu
• obcinaka do rur przycinającego obrabiany element na odpowiednią długość
• wewnętrznego gradownika
• głowicy gwinciarskiej do wykonywania gwintu na obrabianym elemencie
• pompy olejowej, która smaruje oraz chłodzi za pomocą oleju do gwintowania
• wózka narzędzia prowadzonego po obu stronach za pomocą uzębionego podajnika
• wanny na opiłki i olej
• wyłącznika bezpieczeństwa
• ogranicznika toczenia

4 Przygotowanie do pracy

4.1 Transport maszyny gwintującej

Przed podniesieniem maszyny należy ugiąć kolana, aby ochronić kręgosłup przed przesileniem.

Waga > 35 kg → 2 osoby!

Należy unieruchomić wózek narzędzia, aby nie mógł się poruszać podczas transportu masyny nie wolno trzymać za zacisk centrujący ani za wewnętrzny gradownik!

Jeśli maszyna transportowana jest gdy w środku znajduje się olej do gwintowania, może nastąpić jego rozpryskanie na ubranie z powodu wibracji!

Olej do gwintowania na powierzchni maszyny powoduje, że staje się ona śliska. Należy uważać, aby maszyna nie wyślizgnęła się z rąk podczas podnoszenia jej!

4.2 Ustawienie maszyny

! Maszynę należy umieścić w suchym miejscu! Maszynę należy umieścić na płaskiej powierzchni bez otworów lub na płaskim stole roboczym. Zacisk centrujący musi znajdować się wyżej niż pozostałe części maszyny, aby olej do gwintowania nie mógł wypłynąć przez obrabianą rurę i zanieczyścić podłogę! Należy zapewnić dostateczną ilość miejsca wokół maszyny oraz w miejscu pracy!

Wyżej Niżej

Jeśli nie widać wyraźnie całej niebezpiecznej powierzchni utworzonej przez maszynę oraz obracający się obrabiany element, to długość obracających się elementów musi zostać zmniejszona lub cała niebezpieczna powierzchnia musi zostać oznakowana znakami ostrzegawczymi! Elementy ostrzegawcze muszą być dobrze ustawione i zabezpieczone. Jeśli do tego celu zostają użyte wsporniki, to muszą posiadać regulację wysokości oraz musi być ich wystarczająca ilość!

4.3 Połączenia elektryczne

Nie wolno umieszczać maszyny ani obrabianego elementu na przewodzie łączącym, w przeciwnym wypadku może dojść do jego uszkodzenia i odsłonięcia rdzenia przewodu, co może prowadzić do zagrożenia porażeniem prądem!
Nie wolno dotykać wtyczki zasilania ani przewodu mokrymi rękoma. Zagrożenie porażenia prądem!
! Bardzo ważnym jest, aby napięcie opisane na tabliczce znamionowej urządzenia było takie samo jak źródła napięcia, w przeciwnym wypadku maszyna może stać się gorąca, może zacząć wydobywać się dym, może nastąpić pożar i spowodować uszkodzenia! Ochrona przed porażeniem elektrycznym: Maszyna posiada I klasę ochrony. Dodatko we uziemienie nie jest wymagane!
Podłączając maszynę do zasilania, należy zawsze upewnić się, że przełącznik znajduje się w pozycji „WYŁ.”, w przeciwnym wypadku istnieje ryzyko, że maszyna uruchomi się niechczący i bez nadzoru, gdy zasilanie zostanie podłączone! Niebezpieczeństwo wystąpienia obrażeń ciała oraz wypadków! Źródło zasilania musi być wyposażone w wyłącznik różnicowoprądowy, aby zapobiegać porażeniom prądem!
Zintegrowane automatyczne zabezpieczenie przeciążeniowe zatrzymuje maszynę w przypadku przeciążenia lub wahań zasilania! Ponowne włączenie maszyny możliwe jest po upłynięciu minuty!
Należy używać przedłużacza H07 RN 3 x 1,5 mm2! Przewód nie powinien być dłuższy niż 30 m!

4.4 Olej do gwintowania

Do nacinania gwintów należy stosować wysokowydajny olej do gwintowania fi rmy ROT-HENBERGER, nr art. 65010. Olej ten nie jest odpowiedni do gwintowania rur do wody pitnej!

Zamiennie można stosować wysokowydajny płyn do gwintowania firmy ROTHENBERGER, nr art. 65015. Płyn ten jest odpowiedni do gwintowania wszystkich rurociągów łącznie z rurociągami wody pitnej.

Oleje do gwintowania należy chronić przed dziećmi!

Nie wolno rozcieńczać ani mieszać oleju do gwintowania z innymi olejami! Jeśli olej zmiesza się z wodą zmienia kolor na mleczno-biały, jego klasa zostaje obniżona, a wykonany gwint jest niższej jakości. W takim wypadku zalecamy wymienić olej! Należy unikać bezpośrednich promieni słonecznych i przechowywać olej w ciemnym miejscu!

Aby brud i woda nie przedostała się do pojemnika z olejem, należy dokładnie go zamknąć po użyciu!

UWAGA OSOBY Z ALERGIAMI!

Olej do gwintowania, który zetknie się ze skórą, może spowodować podrażnienie skóry, zapalenie oraz reakcje alergiczne! Podczas użytkowania oleju należy nosić ubranie ochronne oraz zakryć miejsca, narażone na kontakt z olejem. Jeśli dojdzie do kontaktu skóry z olejem, zanieczyszczone miejsce należy natychmiast umyć wodą z mydłem. Jeśli olej do gwintowania zapali się na gorącym obrabianym elemencie lub powierzchni narzędzia, może wytwarzać toksyczne pary lub gazy (np. gdy pali się czerwony olej wytwarzany jest chlor w postaci gazowej). W wypadku przypadkowego wdychania takiej mgły lub pary olejowej, należy natychmiast wyjść na świeże powietrze i zasięgnąć porady lekarza!

4.5 Kontrola oleju do gwintowania

Podczas czyszczenia, serwisowania, kontroli lub naprawy maszyny, należy ją wyłączyć i odłączyć wtyczkę od gniazdka zasilania (czynność bez zasilania)!

→ Nowa maszyna lub maszyna, która nie była używana przez długi okres czasu, pokryta jest warstwą oleju w celu ochrony. Warstwę tą należy wytrzeć czystą ściereczką.
→ Należy obracać obrotową rączkę zgodnie z ruchem wskazówek zegara, aby przesunąć wózek narzędzia do zacisku.
→ Po prawej stronie maszyny należy nalać olej do gwintowania do poziomu oczek sita.
→ Należy upewnić się, że maszyna jest nadal wyłączona i włożyć wtyczkę do gniazdka zasilania.
Należy włączyć maszynę i upewnić się, że olej do gwintowania wypływa z głowicy gwinciarskiej na szczęki nacinające. Jeśli ilość dostarczanego oleju nie jest odpowiednia, należy wyregulować ją za pomocą śruby regulacyjnej oleju.

Zacisk Obrotową rączkę Filtr

4.6 Ustawienie ilości dostarczanego oleju do gwintowania

Podczas czyszczenia, serwisowania, kontroli lub naprawy maszyny, należy ją wyłączyć i odłączyć wtyczkę od gniazdka zasilania (czynność bez zasilania)!

→ Należy upewnić się, że zbiornik olejowy jest napełniony do poziomu oczek sita.
→ Jeśli ilość dostarczanego oleju nie jest odpowiednia, to można ją ustawić za pomocą śruby regulacyjnej oleju.

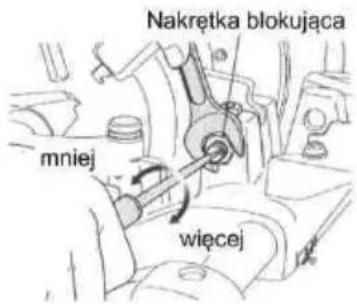

→ Należy odkręcić nakrętkę blokującą śruby regulacyjnej.
→ Obracanie śruby regulacyjnej oleju zgodnie z ruchem wskazówek zegara zwiększa ilość, a obracanie jej przeciwnie do ruchu wskazówek zegara zmniejsza ilość dostarczanego oleju.
→ Należy dokładnie dokręcić nakrętkę blokującą po wykonaniu regulacji. Nakrętka blokująca mniej więcej.

Nakrętka blokująca mniej wiecej

4.7 Wypuszczanie oleju

Należy postępować zgodnie z zasadami be- zpieczeństwa oraz prawem dotyczącym likwidacji oleju opisanym w Rozdziale 11!

Śruba spustowa oleju

5 Transport i magazynowanie (I)

Pokrętło posuwu, wewnętrzny gratownik oraz płyta wiórowa mogą zostać w łatwy sposób zdemontowane.

Urządzenie uzyskuje w ten sposób kompaktowe wymiary i umożliwia łatwe magazynowanie.

Demontaż pokrętła posuwu (I1)

→ Poluzuj śrubę mocowania pokrętła.
→ Ściągnij pokrętło.

Demontaż gratownika (I2)

→ Odkręć śrubę mocowania wewnętrznego gratownika.
→ Wyciągnij gratownik wysuwając go w góre.

Demontaż płyty wiórowej (I3)

→ Poluzuj śrubę mocowania płyty wiórowej.
→ Przesuń płytę wiórową lekko w górę i wyjmij ją.

6 Działanie maszyny do gwintowania

6.1 Zaciskanie obrabianych elementów (B)

Wózek narzędzia może zetknąć się z ramą przed zakończeniem gwintowania, w wyniku czego może dojść do uszkodzenia zacisku oraz maszyny! Dlatego musi zostać zachowany co najmniej 70-cio cm odstęp pomiędzy gwintem nacinanym na obrabianym elemencie a zaciskiem!

Zacisk 70 nm Rura

Obcinak do rur oraz głowicę gwintującą należy odsunąć w górę, aby nie przeszkadzały, a następnie z tyłu należy ustawić wewnętrzny gradownik.
→ Obrabiany element należy włożyć od strony zacisku centrującego (B1), a następnie dokręcić zacisk centrujący (B2).
→ Dokręcając zacisk, prawą ręką należy mocno trzymać obrabiany element po stronie zacisku (B3).
→ Należy upewnić się, że trzy szczęki zaciskowe stykają się z obrabianym elementem.
Jeśli trzy szczęki nie stykają się z obrabianym elementem, będzie się on chybotał i zarówno nacinanie, jak i gwintowanie, nie będzie mogło zostać wykonane poprawnie!
→ Należy dobrze zacisnąć obrabiany element i mocno go dokręcić.
W przypadku długich i ciężkich rur, należy użyć stojaka wsporczego (nr art. 56047), aby uniknąć chwiania się i skręcania obrabianego elementu podczas obracania go, oraz aby uniknąć przewrócenia się maszyny spowodowanego ciężarem obrabianego elementu! W przeciwnym wypadku obrabiany element i maszyna mogą nie być stabilne!

6.2 Odcinanie obrabianego elementu obcinakiem do rur (C)

Nie wolno dotykać powierzchni cięcia gołymi rękami, ponieważ jest ona gorąca i ma ostre krawędzie! Niebezpieczeństwo wystąpienia obrażeń ciała oraz popar-zenia!

Jeśli rącza obcinaka do rur obracana jest z dużą siłą, powierzchnia cięcia może stać się owalna, co uniemożliwia wykonanie prawidłowego gwintowania. Dlatego na cały obrót rury należy obracać rączkę obcinaka o pół obrotu!

→ Należy odsunąć obcinak do rur w górę, aby nie przeszkadzał. Należy obracać kołem podajnika zgodnie z ruchem wskazówek zegara, aby ustawić rurę w pozycji wymaganej do jej obcięcia.
→ Należy opuścić obcinak w dół na rurę, a następnie ustawić przełącznik na pozycję Wł. Lub nacisnąć wyłącznik nożny.
→ Należy mocno przekręcić rączkę obcinaka do rur zgodnie z ruchem wskazówek zegara i rozpocząć cięcie.
→ Należy nacisnąć obcinak w dół, a potem pociągnąć w góre.

Nie należy umieszczać obciętych rur w wannie! Zaraz po zakończeniu procesu przecinania należy wyjąć je z wanny!

6.3 Rozwiercanie obrabianych elementów (D)

Końcówka tnąca wewnętrznego gradownika jest bardzo ostra! Nie należy jej dotykać gołymi rękoma! Niebezpieczeństwo poranienia rąk oraz wystąpienia obrażeń ciała!

→ Należy pociągnąć wewnętrzny gradownik do siebie.
Należy obracać kołem podajnika zgodnie z ruchem wskazówek zegara i delikatnie oprzeć krawędź tnącą rozwiertaka o wewnętrzną krawędź rury, aby usunąć zadziory.
→ Należy dalej obracać obrotową rączką i delikatnie oprzeć krawędź tnącą rozwiertaka o wewnętrzną krawędź rury, aby usunąć zadziory.

6.4 Demontaż i montaż szczęk gwintujących w głowicy Gwinciarskiej (E)

Aby uniknąć poranienia rąk przez szczęki gwintujące należy założyć rękawice ochronne!

Demontaż:

→ Należy przestawić dźwignię blokującą na pozycję „A”.
→ Sworzeń selektora (kolor srebrny) umieścić w bloku selektora.
→ Podnieść głowicę gwintującą z maszyny i ściągnąć szczęki gwintujące nr od 1 do 4.

Montaż:

→ Należy przestawić dźwignię blokującą na pozycję „A”.
→ Sworzeń selektora (kolor srebrny) umieścić w bloku selektora.
→ Założyć szczęki gwintujące o takiej samej liczbie, jaka jest na danej głowicy gwintującej, I mocno zatrzasnąć.
→ Przesuń cam płyta ku C, aż dźwięk kliknięcia jest słyszany z dźwignią.
→ Liczby na głowicy gwintującej i na szczękach gwintujących muszą znajdować się po tej samej stronie.

! Precyzyjne gwintowanie możliwe jest tylko jeśli numer w szczelinie głowicy gwinciarskiej zgadza się z numerem na szczęce gwintujące!
Po wymianie szczęk gwintujących należy upewnić się, że są prawidłowo zamontowane! Po wymianie głowicy gwinciarskiej lub szczęk gwintujących należy sprawdzić czy są bezpiecznie umieszczone w wózku narzędzia!

6.5 Wymontowanie i zamontowanie głowicy gwintującej z sań wzgl. do sań

→ Podnieść głowicę gwintującą na połowę wysokości.
→ Ustawić głowicę gwintującą po przekątnej i ściągnąć.
→ Dopiero gdy głowica gwintująca znajdzie się w równoległym położeniu względem płaskiej strony sworznia głowicy nacinającej, można ją zamontować wzgl. wymontować z maszyny.

Głowica gwintująca Sworzeń głowicy nacinającej

6.6 Zmiana rozmiaru gwintu (F)

→ Należy upewnić się, że głowica gwinciarska znajduje się na wózku narzędzia, oraz że szczęki gwintujące pasują do rozmiaru gwintu.
→ Należy włożyć bolec selektora do bloku selektora o odpowiednim rozmiarze gwintu.
→ Rozmiar podany jest na poszczególnych blokach selektora.

6.7 Gwintowanie (G)

W przypadku niebezpiecznej sytuacji należy nacisnąć wyłącznik nożny. Spowoduje to zatrzymanie maszyny.
→ Aby ponownie uruchomić maszynę, należy nacisnąć przycisk zwalniający znajdujący się z boku wyłącznika nożnego.

Aby wykonać precyzyjne gwinty, należy postępować zgodnie z poniższymi instrukcjami:

Do gwintowania należy używać surowców będących w doskonałym stanie. Jeśli użyte zostaną rury zdeformowane oraz/lub obcięte pod kątem, wykonanie gwintów
spełniających wymagane standardy nie będzie możliwe!
Należy używać głowicy gwinciarskiej oraz odpowiednich szczęk gwintujących, odpowia- dających rozmiarowi gwintu!
Należy odpowiednio zabezpieczyć głowicę gwinciarską na wózku narzędzia.
Nie należy umieszczać niezabezpieczonej głowicy gwinciarskiej bezpośrednio na podłodze!
Z głowicą należy postępować ostrożnie! Należy upewnić się, że olej do gwintowania wypływa na szczęki gwintujące!

Należy opuścić głowicę gwinciarską i włożyć rączkę T naciskając ją w kierunku „B” do czasu, gdy szczęki gwintujące zazębią się w pozycji roboczej.
→ Za pomocą pedału należy uruchomić maszynę oraz obracać obrotową rączką zgodnie z ruchem wskazówek zegara, aby szczęki gwintujące oparły się na obrabianym elemencie.
→ Należy puścić obrotową rączkę, gdy dwa do trzech nacięć gwintu zostanie wykonanych.
→ Po wykonaniu całego gwintu szczęki gwintujące otwierają się automatycznie dzięki wzdłużnej dźwigni zatrzymania.
→ Należy zatrzymać maszynę zdejmując stopę z wyłącznika nożnego.

6.8 Ustawienie długości gwintu

Długość gwintu została ustawiona przez producenta, ale w razie potrzeby może zostać zmieniona.

Należy przytrzymać bolec ustalający za pomocą płaskiego śrubokręta i poluzować sześciokątną nakrętkę.

→ Obracanie bolca ustalającego w kierunku „E” powoduje skrócenie gwintu, natomiast obracanie go w kierunku „F” powoduje wydłużenie gwintu. Pół obrotu zmienia długość gwintu o około 2 mm.

Należy przytrzymać bolec ustalający płaskim śrubokrętem, aby się nie obracał, i dokręcić sześciokątną nakrętkę.

E F 3 4

6.9 Ustawienie głębokości gwintu

→ Należy ustawić płytę ustalającą na bloku ustalającym, w którym zmiany nie będą wprowadzane.

→ Należy poluzować śrubę i przesunąć blok ustalający, aby ustawić głębokość gwintu.

Przesuwanie bloku w kierunku „G” powoduje pogłębienie gwintów, natomiast przesuwanie go w kierunku „H” powoduje spłycenie gwintów. Jedna podziałka to zmiana głębokości gwintu od 1,5 do 2 mm.

Za pomocą narzędzia pomiarowego, należy skontrolować wykonany gwint itp. na rurze, a w razie potrzeby skorygować ustawienie.

6.10 Wyjmowanie obrabianego elementu

Obrabiany element jest mokry i śliski od oleju do gwintowania. Podczas wyjmowa- nia go z maszyny należy uważać i wyjmować go ostrożnie, aby nie wyślizgnął się z rąk i nie upadł na stopy!

→ Należy obracać kołem podajnika przeciwnie do ruchu wskazówek zegara i odsunąć wózek narzędzia.

→ Należy zwolnić zacisk.

→ Należy zwolnić zacisk centrujący i wyjąć obrabiany element.

6.11 Czyszczenie maszyny po zakończeniu pracy

Nie wolno usuwać metalowych i plastikowych opiłków za pomocą skompresowan- ego powietrza! Niebezpieczeństwo uszkodzenia oczu i utraty wzroku! Nie wolno usuwać ostrych metalowych opiłków gołymi rękoma! Niebezpieczeństwo wystą- pienia obrażeń ciała! Należy nosić rękawice ochronne!

→ Należy usunąć opiłki z maszyny i wokół niej.

Należy użyć drucianej szczotki, aby usunąć opilki i wyczyścić zacisk, szczęki gwintujące w głowicy gwinciarskiej oraz wewnętrzny gradownik.

Należy użyć ściereczki, aby wytrzeć rozpryski oleju do gwintowania z maszyny oraz miejsca pracy.

7 Konserwacja oraz kontrola maszyny

Wymianę wtyczki lub przewodu przyłączeniowego powierzaj zawsze producentowi elektronarzędzia lub autoryzowanemu serwisowi.

Wszystkie maszyny zużywają się naturalnie podczas użytkowania. Od czasu do czasu muszą być konserwowane, a części podlegające zużyciu muszą być wymieniane.

Prace te mogą być wykonywane wyłącznie przez autoryzowany punkt serwisowy firmy ROTHENBERGER. Dzięki temu uzyskuje się pełną gwarancję na materiały oraz jakość wykonania!

Jeśli maszyna jest czyszczona, serwisowana, kontrolowana lub naprawiana, należy ją wyłączyć i odłączyć wtyczkę od gniazdka zasilania (czynność bez zasilania)! Należy zawsze unikać niekontrolowanego uruchomienia maszyny. Niebezpieczeństwo wystąpienia obrażeń ciała oraz wypadków!

7.1 Wymiana ostrza wewnętrznego gradownika

Podczas wymiany ostrzy należy zawsze nosić rękawice ochronne! Niebezpieczeństwo poranienia rąk oraz wystąpienia obrażeń ciała!

→ Podnieś obcinak do rur i głowicę tnącą oraz pociągnij wewnętrzny gratownik w kierunku do przodu.
→ Wykręć śruby mocujące ostrze gratownika i wyjmij ostrze gratownika.
→ Zamontuj nowe ostrze gratownika.
→ Zamocuj ostrze gratownika za pomocą śrub.

Sruba Ostrze gratownika

7.2 Wymiana tarczy obcinaka do rur

Podczas wymiany ostrzy należy zawsze nosić rękawice ochronne! Niebezpieczeństwo poranienia rąk oraz wystąpienia obrażeń ciała!

Obcinak do rur należy ustawić w pozycji pionowej, a głowicę gwinciarską należy obniżyć.
→ Należy wyciągnąć zawleczkę w góre.
→ Należy przytrzymać tarczę odcinającą i powoli wypchnąć na wprost bolec tarczy z drugiej strony.
→ Usuń wióry, zanieczyszczenia i olej z trzpienia i pokryj rowek smarem.
→ Należy włożyć nową tarczę odcinającą do uchwytu ostrza i ponownie zamontować bolec.
→ Należy włożyć nową zawleczkę do prostego bolca tarczy odcinającej i zagiąć ją.

Uchwyt koła tnacego Prosty bolec zawleczka tarcza odcinającą

7.3 Wymiana pompy zębatej

Wyciekający z odłączonych węży i z pompy zębatej olej może spowodować zabrudzenie podłogi. Ułoż chłonną tkaninę wokół pompy zębatej!

W trakcie montażu pokrywy pompy zachowaj ostrożność, aby nie dopuścić do przedostania się kabla pomiędzy pokrywę pompy i obudowę maszyny. Może to spowodo-wać uszkodzenie kabla i upływ prądu!

→ Ustaw miskę na olej i wyjmij korek w celu spuszczeniu oleju skrawającego.
→ Poluzuj cztery śruby mocowania pokrywy pompy i zdejmij pokrywę pompy.
→ Poluzuj dwie śruby mocowania pompy zębatej i wyjmij pompę zębatą.
→ Poluzuj opaski węży i odłącz je od pompy zębatej. Zachowaj ostrożność, nastąpi wyciek oleju.
→ Zamontuj dwa węże do nowej pompy zębatej i dokręć opaski węży.
→ Obróć wał pompy w celu ustawienia go w pozycji rowka po stronie maszyny. Ponownie zamontuj pompę zębatą za pomocą 2 śrub i pokrywę za pomocą 4 śrub.
Wlej olej skrawający i opuść głowicę gwintującą.
→ Włącz maszynę i sprawdź, czy olej skrawający wydostaje się z głowicy gwintującej.

Pokrywa pompv 4x śruba

Pompa zębata

2x śruba

Wąż Pompa zębata Wat pompy

7.4 Wymiana wkładów szczęki zaciskowej (H)

→ Obrócić chwyt mocujących i otworzyć go dotąd, aż przejdzie śrubokręt.
→ Należy odkręcić śruby zabezpieczające wkłady szczęki zaciskowej (H1).
→ Należy umieścić cienki pręt na górnym brzegu sprężyny i wyjąć bolec zacisku (H2).
→ Należy pociągnąć wkład szczęki zaciskowej w przód (H3).
→ Należy włożyć nowy wkład szczęki zaciskowej i pchnąć go do tyłu, a następnie umieścić na miejscu sprężynę oraz bolec zacisku. Należy dokręcić śrubę.

Zacisk Obracać Snuba

7.5 Wymiana szczotki grafitowej

Chroń nową szczotkę grafitową przed kontaktem z olejem, brudem, wiórami i unikaj jej zanieczyszczenia w wyniku zetknięcia z zanieczyszczonymi rękawicami!

→ Zdemontuj osłone boczną.
→ Usuń zaślepkę za pomocą płaskiego śrubokręta i wyciągnij szczotkę grafitową.
→ Zamontuj nową szczotkę grafitową.
→ Dokreć zaślepkę i zamontuj osłonę boczną.

Osłona boczna

Zaślepka

7.6 Codzienna kontrola maszyny

Uwaga! Przed rozpoczęciem prac związanych ze smarowaniem maszyny należy wyjąć wtyczkę z gniazdka zasilania!

→ Należy sprawdzić wtyczkę, przewód zasilania oraz przedłużacz, aby upewnić się, że nie są uszkodzone.
→ Należy sprawdzić czy wanna na olej nie jest przepełniona.
→ Jeśli w zbiorniku oleju znajdują się zanieczyszczenia, należy go wyczyścić.
→ Należy skontrolować szczęki gwintujące, obcinak do rur oraz wewnętrzny gradownik pod kątem zużycia i w razie potrzeby wymienić odpowiednie elementy.
→ Jeśli szczęki zaciskowe są zabrudzone, należy je wyczyścić drucianą szczotką.
→ Należy sprawdzić czy wkręty dwustronne są dokręcone. W razie potrzeby należy je dokręcić.
→ Należy regularnie usuwać brud i opiłki z maszyny.
→ Jeśli maszyna nie będzie używana przez długi okres czasu, należy nasmarować ją smarem zapobiegającym rdzewieniu.
→ Należy regularnie smarować wspornik tylnego wałka. Prace związane ze smarowaniem mogą być wykonywane jedynie przez osoby przeszkolone w zakresie bezpieczeństwa elektrycznego!

8 Rozwiązywanie problemów

Objaw Przypuszczalna przyczyna Rozwiązanie
Nie uruchamia się mimo włączenia urządzenia	Przewód zasilania nie jest podłączony	Podłącz przewód zasilania
	Szczotki komutatorowe zużyte	Wymień szczotki komutatorowe
	Niskie napięcie Ustaw wymagałane napięcie
	Uszkodzony silnik Skontaktuj się z działem obsługi klienta
	Przewód zasilania uszkodzony lub zerwany	Skontaktuj się z działem obsługi klienta
Niskie obroty Niskie napięcie	Ustaw wymagane napięcie,	skontaktuj się z serwisem
	Uszkodzony silnik Skontaktuj się z działem obsługi klienta
Brak oleju skrawającego, za mało oleju skrawającego	Zbyt niski poziom oleju skrawającego w zbiorniku	Uzupełnij poziom oleju skrawającego
	Filtr zatkany wiórami Oczyść filtr w zbiorniku
	Pompa zębata uszkodzona	Wymień pompę zębatą
	Natężenie wylotu oleju skrawającego nie zostało ustawione	Ustaw natężenie wylotu oleju skrawającego
	Głowica gwintująca jest nieprawidłowo ustawiona	Prawidłowo ustaw głowicę gwintującą
Niska jakość gwintu	Głębokość i długość gwintu nie są ustawione	Ustaw głowicę gwintującą
	Szczęki gwintujące są zużyte oraz/lub wybite	Wymień szczęki gwintujące
	Utrata parametrów oleju skrawającego	Wymień olej skrawający
	Nieprawidłowy olej skrawający	Zastosuj prawidłowy olej skrawający
	Szczęki gwintujące są nieprawidłowo zamocowane	Prawidłowo zamocuj szczęki gwintujące
Ruch poszczególnych elementów jest utrudniony	Doszło do nagromadzenia wiórów i pyłu stalowego	Usuń wióry i pył stalowy

9 Akcesoria

Odpowiednie akcesoria można znaleźć w katalogu głównym lub na stronie www.rothenberger.com

10 Obsługa klienta

Pracownicy serwisu ROTHENBERGER chętnie udzielą Państwu pomocy (lista lokalizacji w katalogu lub w Internecie). W serwisie można także zakupić części zamienne i dokonać naprawy urządzenia. Akcesoria i części zamienne można zamawiać u specjalistycznego sprzedawcy oraz przy RO SERVICE+ online: 📞 + 49 (0) 61 95/ 800 8200 📞 + 49 (0) 61 95/ 800 7491 ✉ [e-mail] - www.rothenberger.com

11 Utylizacja

11.1 Części metalowe, elektryczne i elektroniczne

Części urządzenia są materiałami o wartości utylizacyjnej i można je odprowadzić do przedsiębiorstw zajmujących się odzyskiem surowców wtórnych i unieszkodliwianiem pozostałości, posiadających wymaganą koncesję i certyfikaty. O nieszkodliwy dla środowiska sposób utylizacji części, których nie można odprowadzić do ponownego obiegu (np. odpady elektroniczne), należy zapytać właściwy urząd zajmujący się sprawami utylizacji.

Tylko dla krajów UE:

Nie należy wyrzucać elektronarzędzi do śmieci domowych! Zgodnie z Dyrektywą Europejską 2012/19/EG o zużytych przyrządach elektrycznych i elektronicznych i jej wprowadzeniem do prawa krajowego, niesprawne już elektronarzędzia muszą być zbierane osobno i doprowadzane do utylizacji zgodnie z zasadami ochrony środowiska.

11.2 Oleje i smary

Tylko specjalistyczne firmy mają prawo do likwidacji zużytych olejów.

Zużyte oraz zanieczyszczone oleje muszą być przechowywane oraz usuwane w szczelnych, olejoodpornych pojemnikach (metalowych).

Uszkodzone urządzenia elektryczne oraz maszyny, które nie mogą zostać naprawione, muszą zostać otwarte i oczyszczone z pozostałości oleju.

Wanny olejowe muszą zostać wyczyszczone tak, aby nie pozostały na nich ślady po oleju. Żadne oleje (nawet w bardzo małych ilościach) nie mogą przedostawać się do ziemi!

Content Stránky
