1 Anvisningar om säkerhet 123

1.1 Föreskriven användning 123
1.2 Allmänna säkerhetsanvisningar 123
1.3 Säkerhetsanvisningar....124

2 Teknisk data....126

4 Förberedelser för drift 127

4.1 Transport av gängmaskinen 127
4.2 Uppställning av maskinen....127
4.3 Elektrisk anslutning av maskinen....127
4.4 Gängskärningsoljan....127
4.5 Kontroll av gängskärningsoljan....128
4.6 Inställning av avgiven mängd gångskärningsolja 128
4.7 Avtappning av olja....128

5 Transport och lagring (I)....129

6 Användning och manövrering av gångmaskinen 129

6.1 Fastsättning av arbetsstycken (B)....129
6.2 Skärning av arbetsstycken med röravskärare (C) 129
6.3 Avgradning av arbetsstycke (D)....130
6.4 Demontering och montering av gängbackarna i gänghuvudet (E) 130

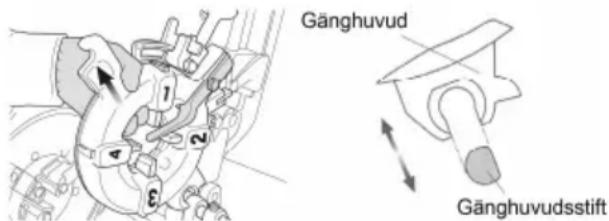

6.5 Ur- och imontering av gänghuvudet i släden 130

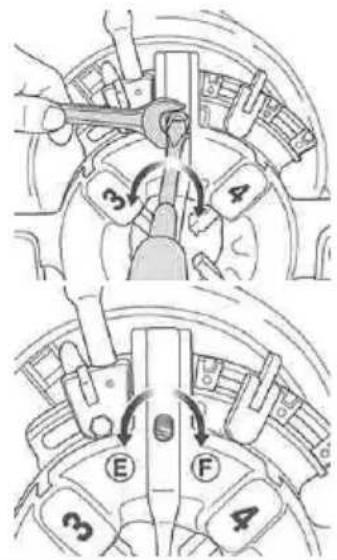

6.6 Ändring av gängstorlek (F) 130
6.7 Skärning av gängor (G) 131
6.8 Inställning av gänglängd....131
6.9 Inställning av gängdjup....131
6.10 Urtagning av arbetsstycke 131
6.11 Rengöring efter användningen....132

7 Underhåll och inspektion 132

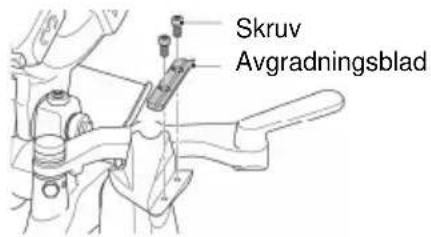

7.1 Byte av inneravgradarblad....132

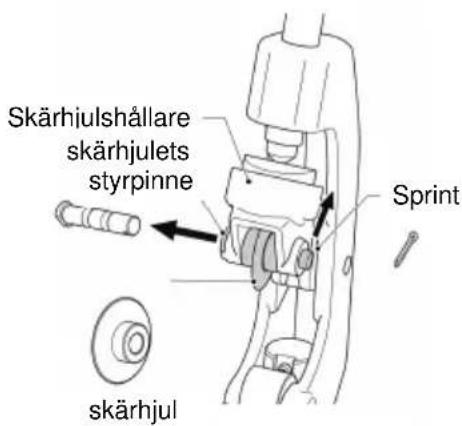

7.2 Byte av röravskärarens skärhjul....132

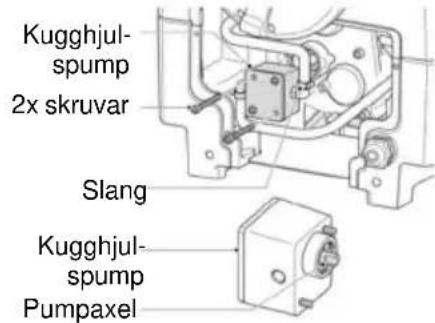

7.3 Byte av kugghjulspump....132
7.4 Byte av spännbacksinsatser (H) 133
7.5 Byte av kolborste....133
7.6 Daglig översyn....133

8 Felsökning....134

9 Tillbehör 134

10 Kundservice....134

11 Avfallshantering....135

11.1 Metallkomponenter, elektriska och elektroniska komponenter 135
11.2 Oljor och smörjmedel....135

Symboler i detta dokument:

Fara!

Denna symbol varnar för personskador.

OBS!

Denna symbol varnar för skador på material eller miljö.

Uppmaning till att agera

1 Anvisningar om säkerhet

1.1 Föreskriven användning

Gångmaskinen SUPERTRONIC 2SE får bara användas för avskärning och avgradning av rör och tillverkning av gängor enligt kapitel 2, "Tekniska data"!

SUPERTRONIC 2SE gängmaskiner får bara drivas med lämpliga och av ROTHENBERGER provade och rekommenderade skärhuvuden och gängbackar enligt kapitel 2, "Tekniska data"!

Den medföljande säkerhetsfotomkopplaren har den tyska yrkesorganisationens (Berufsgenossenschaft) godkännande av kontrollerad säkerhet och är obligatorisk vid användning av maskinen i Förbundsrepubliken Tyskland!

Gör aldrig tekniska ändringar eller ändringar i gängmaskinens och tillbehörens konstruktion!

→ Tillståndet att använda maskinen upphör!
→ Risk för olyckor och personskador!

För användning av elverktyg och maskiner ska principiella skyddsåtgärder observeras och följas för skydd mot elektriska stötar, personskador och brand! Läs dessa anvisningar noga innan maskinen används! Förvara alltid säkerhetsanvisningarna lätt åtkomliga!

1.2 Allmänna säkerhetsanvisningar

VARNING! När du använder elverktyg ska följande grundläggande säkerhetsåtgärder följas för att skydda mot elektriska stötar, personskador och brand.

Läs alla dessa anvisningar innan du använder detta verktyg och förvara dem på ett säkert ställe.

Underhåll och reparation:

1 Regelbunden rengöring, underhåll och smörjning. Dra ut kontakten innan justering, underhåll eller reparationer utförs.
2 Låt apparaten enbart repareras av kvalificerad fackpersonal som endast använder originalreservdelar. Därmed säkerställs att apparatens säkerhet bibehålls.

Arbeta säkert:

1 Håll din arbetsplats ren. Avfall och kringliggande delar kan orsaka olyckor.
2 Tänk på miljöfaktorerna. Ställ inte ut elverktyg i regn. Använd inte elektriska verktyg i fuktiga eller våta miljöer. Sörj för god belysning av arbetsytan. Använd inte elverktyg där brandeller explosionsrisk föreligger.
3 Skydda dig mot elektriska stötar. Undvik kroppskontakt med jordade ytor (t.ex. rör, radiatorer, spisar, kylskåp).
4 Håll obehöriga borta. Låt inga andra personer, särskilt inte barn, komma i kontakt med elverktyget eller sladden. Håll dem borta från arbetsområdet.
5 Förvara elektriska verktyg på ett säkert sätt. Oanvända elverktyg bör förvaras på en torr, hög eller låst plats, utom räckhåll för barn.
6 Överbelasta inte dina elverktyg. Gör jobbet bättre och säkrare i angivet driftsområde.

7 Använd rätt elverktyg. Använd inte maskiner med låga prestanda för tungt arbete. Använd inte verktyget för andra ändamål än de avsedda. Använd till exempel ingen cirkelsåg för att såga stockar och kubbar.
8 Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken, de kan fastna i rörliga delar. När du arbetar utomhus är halkfria skor att rekommendera. Använd hårnät om du har långt hår.
9 Använd skyddsutrustning. Använd skyddsglasögon. Använd dammskyddsmask vid dam-migt arbete.
10 Stäng av dammsugs-funktionen. Om det finns anslutningar för dammutsug och damminsamlingsenhet, se till att de är anslutna och används på rätt sätt.
11 Använd inte kabeln för andra ändamål än de avsedda. Använd inte kabeln för att dra ut kontakten ur vägguttaget. Håll sladden borta från värme, olja och skarpa kanter.
12 Säkra verktyget. Använd skruvtving eller skruvstäd för att hålla fast arbetsstycket. Det är säkrare än att använda handen.
13 Undvik dålig kroppshållning. Se till att du står stadigt och behåller balansen vid alla tillfällen.
14 Underhåll verktygen med omsorg. Håll skärverktyg vassa och rena för bättre och säkrare arbete. Följ instruktionerna för smörjning och verktygsbyte Kontrollera regelbundet sladden till verktyget och få den utbytt av en fackman om den är skadad. Kontrollera förlängningssladdarna med jämna mellanrum och byt ut dem om de är skadade. Håll handtagen torra, rena och fria från fett och olja.
15 Dra ut stickkontakten ur eluttaget. När du inte använder elverktyget, före service och vid byte av verktyg såsom knivar, bits, blad.
16 Sätt inte in några skiftnycklar. Kontrollera att nyckeln och monteringsverktyget är borttagna innan du slår på apparaten.
17 Undvika oavsiktlig start. Se till att strömbrytaren är avstängd när du sätter i kontakten i uttaget.
18 Använd skyddsmarkerad förlängningssladd för utomhusbruk. Användning utomhus får endast ske med för avseendet godkänd och skyddsmärkt förlängningssladd.
19 Använd skyddsutrustning. Var försiktig med vad du gör. Använd ditt sunda förnuft i arbetet. Använd inte elverktyget när du är trött.
20 Kontrollera att maskinen inte är skadad. Innan fortsatt användning av verktyget måste säkerhetsanordningar eller eventuella skadade delar noggrant undersökas för rätt handhavande och funktion. Kontrollera att de rörliga delarna fungerar och inte har fastnat eller att några delar är skadade. Alla delar måste vara korrekt installerade och uppfylla alla krav för att säkerställa korrekt drift av verktyget.
Skadad säkerhetsutrustning och skadade delar måste repareras eller bytas ut av en auktoriserad serviceverkstad, om inte annat anges i bruksanvisningen. En skadad strömbrytare får endast bytas ut av en auktoriserad serviceverkstad.
Använd inte elverktyg där strömbrytaren inte kan slås på och av.
21 Varning. Användning av andra verktyg och tillbehör kan leda till skador för dig.
22 Låt verktyget endast repareras av en behörig elektriker. Detta elverktyg uppfyller gällande säkerhetsföreskrifter. Reparationer får endast utföras av en behörig elektriker med hjälp av originalreservdelar, annars kan användaren riskera att råka ut för olyckor.

Håll golvet torrt och fritt från halkiga ämnen som t.ex. olja. Halkiga golv leder till olyckor.

Använd tillträdesbegränsningar eller avspärrningar för att kunna skapa ett utrymme på minst en meter till arbetsstycket om det sticker ut utanför maskinen. Tillträdesbegränsning eller avspärrning av arbetsområdet minskar risken för att någon fastnar.

Håll alla elektriska anslutningar torra och borta från golvet. Rör inte vid kontakter eller maskinen med fuktiga händer. Dessa försiktighetsåtgärder minskar risken för en elektrisk stöt.

Håll händerna på avständ från roterande rör eller fittings/ armaturer. Stäng av maskinen innan rörgängor rengörs eller fittings/ armaturer skruvas på Se till att maskinen stannar

helt och hålet innan du tar på röret. Detta tillvägagångssätt minskar risken för att man fastnar i roterande delar.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos ROTHENBERGER eller en auktoriserad serviceverkstad för ROTHENBERGER elverktyg.

För aldrig in fingrar, ansikte, här eller andra kroppsdelar eller lösa, vida delar av kläder i arbetsoch indragningsområdet för roterande delar (arbetsstycke, svarvchuck, centrerande chuck)! Bär inte smycken (ringar, halskedjor)! Risk för personskador och olyckor!

Vid störningar (ovanlig lukt, vibrationer, ovanliga ljud) under arbetet med SUPERTRONIC 2SE måste säkerhetsfotomkopplaren omedelbart manövreras och maskinen stängas av med NÖDSTOPP!

När maskinen är igång är det förbjudet att applicera hampa på gängan, hålla arbetsstyckena med händerna och liknande arbeten, montera och demontera delar som filter, ventiler, röravsnitt etc.!

Bär skyddskläder! Bär ansiktsskydd mot ivägflygande spån, stänkande gångskärningsolja och eventuella giftiga klorgasångor (genom förbränning av gångskärningsolja på heta ytor på verktyg eller arbetsstycken)! Bär en skyddshuva som täcker och skyddar långt här! Bär skyddshandskar vid byte av gångbackarna, röravskärarens skärhjul och röravgradaren! Risk för skärskador! Bär skyddshandskar vid byte av verktyg och arbetsstycke! Gängan och gångbackarna blir heta vid gångskärningen! Bär säkerhetsskor! Risk för personskador (halkning) på ev. utrinnande gångskärningsolja! Risk för personskador genom fuktiga, hala och ev. inglidande maskindelar vid byte av verktyg!

Avlägsna inte metallspan med hjälp av tryckluft! Risk för ögonskador och för att förlora synen!

Ordna tillräcklig ventilation vid användning inomhus (slutna lokaler)! Tillåten omgivningstemperatur ligger mellan 0 °C och 40 °C!

Maskinen måste ovillkorligen stängas av och nätkontakten dras ur före byte av skärhuvuden, skärhjul och röravgradare (strömlös drift)! När maskinen har stängts av har den fortfarande en viss eftersläpningstid innan den står helt stilla! Vidrör inga delar innan maskinen står helt stilla och nätkontakten är urdragen!

Gör tryckprov med de gängförsedda rören, för att säkerställa att inte gas eller vatten kan komma ut efter monteringen av rören!

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag.

Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Följ instruktionerna för korrekt användning av denna maskin.

Använd inte för andra ändamål, såsom att borra hål eller stänga vinschar.

Säkra maskinen till bänk eller stativ.

Stötta långa tunga rör med rörstöd.

När du använder maskinen, stå på den sida där reglaget BACK/AV/FRAMÄT eller FRAMÄT/BACK finns.

Håll skydden på plats.

Använd inte maskinen om skydden är borttagna.

Använd inte maskinen om fotpedalen är trasig eller saknas.

Installera eller fäst elverktyg i ett stabilt läge som är lämpligt för elverktyg som kan monteras på ett stöd eller fast på golvet.

Kontrollera förlängningssladdarna regelbundet och byt ut dem om de är skadade.

Innan du fortsätter att använda verktyget bör du kontrollera det noggrant för att se till att det fungerar som det ska och att det fyller sin avsedda funktion.

Låt ett auktoriserat servicecenter byta ut defekta brytare.

Användning av tillbehör eller redskap som inte rekommenderas i denna bruksanvisning kan innebära en risk för skada.

2 Teknisk data

Vikt (utan tillbehör) 46kg

Gänghuvud ...... Automatiskt-gänghuvud 1/2“ – 2“ eller 2 SE gänghuvuden

Gängbackar 1/2“-3/4“, 1“-2“ (Optional 1/4“-3/8“ no. 56369)

Ljudtrycksnivå ( L_pA ) 85 dB (A) | K_pA 3 dB (A)

Ljudeffektnivå (LWA) 96 dB (A) | KWA 3 dB (A)

Ljudtrycksnivån kan vara högre än 85 dB (A) när man arbetar med produkten. Använd hörselskydd! Mätvärdena har uppmätts enligt EN 61029-1.

Totalvärde vibration 2,5 m/s ^2 | K= 1,5m/s ^2

Den vibrationsnivå som anges i dessa instruktioner mäts enligt en mätmetod som är vanligt förekommande i EN 61029 och kan användas för att jämföra elverktyg med varandra. Det är också lämpligt för en preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar huvudverktygen för elverktyget. Om maskinen används för andra tillämpningar, med olika tillbehör eller otillräckligt underhåll, kan vibrationsnivån dock skilja sig från varandra. Detta kan leda till en tydlig

ökning av vibrationsbelastningen under hela arbetstiden.

En noggrann bedömning av vibrationsbelastningen tar också hänsyn till hur många gånger maskinen är avstängd eller går men inte riktigt används. Detta kan tydligt minska vibrationsbelastningen under hela arbetstiden.

Bestäm ytterligare säkerhetsåtgärder för att skydda användaren mot effekterna av vibrationer, såsom: Underhåll av elverktyg och infogningsverktyg, hålla händerna varma och organisera arbetsflöden.

1 Röravskärare 8 Svarvchuck

3 Inneravgradare 11 Ställskruv

4 Verktygsslid 12 Selektorstift (silver)

5 Oljeavtappningsplugg 13 Selektorblock

6 Frammatningsratt 14 Kurvskiva

7 Centrerande chuck 15 Arreteringsarm spännhuvud

I gängmaskinen SUPERTRONIC 2SE skärs eller svarvas gångor på arbetsstycken som rör eller stänger.

Maskinen består av:

- en drivmotor som sätter den centrerande chucken i rotation

- en svarvchuck för att hålla fast arbetsstycket

- en röravskärare för kapning av arbetsstycket till rätt längd

- en inneravgradare

- ett gänghuvud, för att förse arbetsstycket med gånga

- en oljepump för smörjning och kylning med gångskärningsolja

• en verktygsslid som förs på båda sidorna med frammatning med kuggning
• spånuppsamlings- och oljekar
• en säkerhetsfotomkopplare
• en eftersläpningsbegränsning.

4 Förberedelser för drift

4.1 Transport av gängmaskinen

Böj knäna när du lyfter maskinen, så att ryggen skonas mot överbelastning! Vikt > 35 kg → 2 personer!

Fixera verktygssliden så att den inte kan röra sig medan maskinen transporteras! Håll i maskinens botten när du lyfter den! Håll inte maskinen i den centrerande chucken eller inneravgradaren när du bär den!

Om maskinen transporteras med kvarvarande gångskärningsolja kan det hända att oljan skvätter ut på grund av uppträdande vibrationer och smutsar ned kläderné!

Maskinen är hal eftersom den smutsas ned med gångskärningsolja! Se till så att inte maskinen glider ur händerna på dig när du lyfter upp den!

4.2 Uppställning av maskinen

Ställ maskinen på en jämn yta utan mellanrum eller på en jämn arbetsbänk! Sidan med den centrerande chucken måste ligga högre i förhållande till andra delar av maskinen, för att inte gängskärningsolja ska kunna rinna ut över röret som bearbetats och smutsa ned golvet! Ställ upp maskinen på en plats som är fri från fukt!

Högre Lägre

Om riskområdet som uppkommer genom maskinen och det roterande arbetsstycket inte går att överblicka, ska de roterande arbetsstyckena t.ex. kortas av eller riskområdet säkras genom inhägnad eller vakter! Skyddsanordningarna ska ställas upp eller fästas säkert! Om stöttor används för detta, måste deras höjd kunna justeras så att de står säkert, och de måste finnas i tillräckligt antal!

4.3 Elektrisk anslutning av maskinen

Varken maskinen eller arbetsstyckena får ställas på anslutningskabeln! Den kan skadas genom detta! Fara genom elektriska stötar!

Rör aldrig vid nätkontakten eller nätkabeln med våta händer! Fara genom elektriska stötar!

Spänningen på maskinens typbricka måste ovillkorligen överensstämma med strömkällan! Annars kan maskinen gå varm, utveckla rök, fatta eld och skadas!

Se alltid till att omkopplaren står på "AV" när maskinen ansluts till elnätet! Annars kan maskinen gå igång utan att det uppmärksammas och utan övervakning, när strömmen ansluts! Risk för personskador och olyckor!

Det integrerade överbelastningsskyddet stoppar maskinen automatiskt vid överbe-lastning eller strömvariationer! Den kan inte kopplas på igen förrän det har gått en minu!

Använd förlängningskabel H07 RN 3 x 1,5 mm2! Kabeln bör inte vara längre än 30m!

4.4 Gängskärningsoljan

Använd ROTHENBERGER högeffekts-gängskärningsolja art.-nr 65010 för skärningen. Denna olja är inte lämpad för skärning av dricksvattenledningar!

Som alternativ kan ROTHENBERGER högeffekts-gångskärningsfl uid art.-nr 65015 användas. Denna fluid är lämpad för skärning av alla rörledningar (inkl. dricksvattenledningar).

Förvara gängskärningsoljor oåtkomligt för barn!

Gångskärningsolja får varken förtunnas eller blandas med andra oljor! Om gängskärningsoljan blandas med vatten, blir den mjölkvit, kvaliteten försämras och den skurna gångan blir av sämre kvalitet! Då rekommenderas byte av olja

Undvik direkt solljus och förvara oljan mörkt

Tillslut oljebehållaren ordentligt efter användningen, för att förhindra att smuts och vatten tränger in!

WARNING ALLERGIKER!

Gångskärningsolja som kommer i kontakt med huden kan framkalla hudirritationer, infl ammationer och allergiska reaktioner! Bär skyddskläder eller täck utsatta hudpartier när du handskas med oljan! Om oljan ändå kommer i kontakt med huden, tvätta genast av med vattenledningsvatten och tvål! När gångskärningsol-jan förbränns på heta ytor på arbetsstycken eller verktyg kan det utvecklas giftiga ångor eller gaser (t.ex. klorgas vid förbränning av röd olja)! Vid inandning av misstag av dessa oljedimmor eller oljeångor, gå genast ut i friska luften och uppsök omedelbart läkare!

4.5 Kontroll av gängskärningsoljan

När maskinen rengörs, underhålls, kontrolleras eller repareras måste den ovill-korligen stängas av och nätkontakten dras ur!

→ Vrid vridhandtaget medurs för att förl ytta verktygssliden I riktning mot svarvchucken.

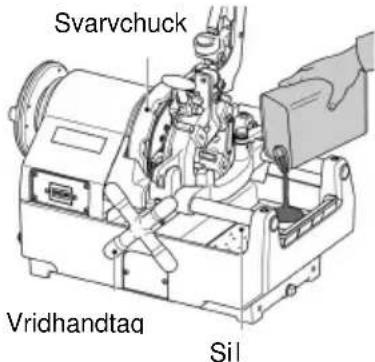

→ Fyll på den medföljande gångskärningsoljan på höger sida av maskinen tills den är i nivå med silnätet.
→ Se till att maskinen är avstängd och stick in nätkontakten i uttaget igen.
→ Koppla på maskinen och kontrollera att gängskärningsoljan rinner från gängskärningshuvudet till gängbackarna. Om inte rätt mängd olja avges, reglerar du detta med oljejusterskruven.

Svarvchuck Vridhandtaq Sil

4.6 Inställning av avgiven mängd gängskärningsolja

När maskinen rengörs, underhålls, kontrolleras eller repareras måste den ovillkorligen stängas av och nätkontakten dras url

→ Kontrollera att oljetanken är fylld med olja upp till i nivå med silnätet.

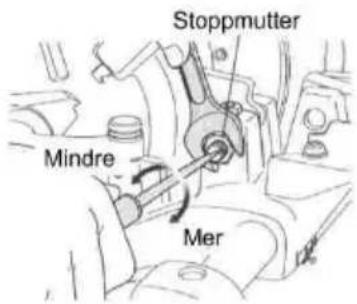

→ Om den mängd olja som rinner över gänghuvudet inte uppfyller kraven, måste den avgivna mängden korrigeras med hjälp av oljejusterskruven.
→ Lossa oljejusterskruvens stoppmutter.
→ Genom att vrida oljejusterskruven medurs ökar du den avgivna oljemängden, och genom att vrida moturs minskar du den.
→ Dra åt stoppmuttern ordentligt efter inställningen.

Stoppmutter Mindre Mer

Var noga med att följa säkerhetsföreskrifterna och reglerna för avfallshantering i kapitel 11!

5 Transport och lagring (I)

Matarhandratt, invändig avgradare och spånskiva kan enkelt tas bort.

Enheten är därför kompakt och kan enkelt stuvas undan och transporteras.

Ta bort matarratten (I1)

→ Lossa skruven som håller fast handratten.
→ Dra ut handratten.

Ta bort invändig avgradare (I2)

→ Ta bort skruven som håller fast den invändiga avgradaren.
→ Dra ut avgradaren uppåt.

Ta bort spånskiva (I3)

→ Lossa skruvarna som håller fast spånskivan.
→ Skjut upp spånskivan lätt och ta bort den.

6 Användning och manövrering av gängmaskinen

6.1 Fastsättning av arbetsstycken (B)

! Verktygssliden kan beröra ramen innan gångskärningen är avslutad, och svarv-chucken och maskinen kan skadas genom detta! Man måste därför hålla ett avständ på minst 70 mm mellan gångan som skärs på arbetsstycket och svarvchucken!

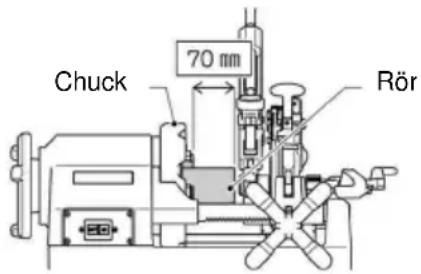

Chuck 70 mm Rör

→ Fäll röravskäraren och gänghuvudet uppåt, så att de inte är i vägen, och sätt an inneravgradaren på baksidan.
→ Lägg i arbetsstycket från sidan där den centrerande chucken befinner sig (B1) och dra åt den centrerande chucken (B2).
→ Håll fast arbetsstycket på svarvchuckssidan med höger hand och dra åt undan för undan med svarvchucken (B3).
→ Kontrollera att alla klämbackar har kontakt med arbetsstycket.

Om inte alla klämbackar har kontakt med arbetsstycket, kommer det att svaja, och varken skärning eller gångskärning kan på rätt sätt!

→ Spänn fast arbetsstycket med schvung och dra åt det ordentligt.
Om det är långa eller tunga rör måste rörstödet art-nr 56047 ovillkorligen användas för att förhindra att arbetsstycket svajar eller vrids under svarvningen och för att förhindra att maskinen tippar på grund av arbetsstyckets vikt! Annars kan arbets-stycket och maskinen bli instabila!

6.2 Skärning av arbetsstycken med röravskärare (C)

Rör inte vid snittytan med bara händerna, eftersom den är het och har vassa kanter! Risk för personskador och brännskador!

Om handtaget på röravskäraren vrids med våld, antar rörets snittyta en oval form, varigenom det blir omöjligt att utföra gångskärning på rätt sätt! Flytta därför rörskë-rarens handtag ett halvt varv per hel rörvridning!

→ Fäll röravskäraren uppåt, så att den inte är i vägen. Vrid frammatningsratten medurs, så att rörskäraren placeras i rätt läge för att skära arbetsstycket.
→ Flytta röravskäraren nedåt till arbetsstycket och tryck sedan PÅ omkopplaren eller manövrera fotomkopplaren.

→ Vrid röravskärarens handtag kraftigt medurs och påbörja skärningen av arbetsstycket.
→ Sväng röravskäraren uppåt och tillbaka igen.

Samla inte skurna rör i träget! Ta genast ut dem ur träget när skärningen är avslutac!

6.3 Avgradning av arbetsstycke (D)

Inneravgradarens skärspets är mycket vass! Rör inte vid den med bara handen! Risk för skärskador och personskador!

→ Dra inneravgradaren mot dig.
→ Vrid frammatningsratten medurs för att föra avgradarens egg nära det roterande rörets framsida.
→ Fortsätt vrida vridhandtaget och tryck avgradarens egg mot insidan av röret för att avgrada.

6.4 Demontering och montering av gängbackarna i gänghuvudet (E)

Bär skyddshandskar för att undvika att få skärskador i händerna genom gänçbackarna!

Demontering:

→ Dra arreteringsarmen i riktning"A".
→ Sätt i selektorstiftet (silverfärgat) i selektorblock.
→ Lyft ur gänghuvudet ur maskinen och dra av gängbackarna nr 1 till 4.

Montering:

→ Dra arreteringsarmen i riktning"A".
→ Sätt i selektorstiftet (silverfärgat) i selektorblock.
→ Sätt i gängbackarna med samma nummer som på respektive gänghuvud, så att det hörs att de hakar i.
→ Glid kamplatta mot C tills ett klickljud hörs från lässpaken.
→ Kontrollera att numren på gänghuvudet och på gängbackarna befinner sig på samma sida.

En noggrann avlyssning är möjligt endast om numret på kortplats av trådskärhuvud med nummer på kinden matchar tråden!

Gångmaskiner käftar efter byte till en fast plats kolla! Gångmaskiner huvudet efter föränd ring eller utbyte av att peka på fasta käken låsning i verktygsfältet sled tes!

6.5 Ur- och imontering av gänghuvudet i släden

→ Lyft gänghuvudet till halva höjden.
→ För gänghuvudet till diagonalt läge och ta ur det.
→ Inte förrän gänghuvudet befinner sig parallellt med skärhuvudstiftets plana sida kan det monteras i och ur maskinen.

Gänghuvud Gänghuvudsstift

6.6 Ändring av gängstorlek (F)

→ Kontrollera att gänghuvudet sitter på verktygssliden och att gängbackarna motsvarar gängstorleken.
→ Sätt i selektorstiftet i selektorblocket med erforderlig gängstorlek.
→ Storleken finns angiven på respektive selektorblock

6.7 Skärning av gängor (G)

→ Starta maskinen igen genom att trycka på frigivningsknappen på säkerhetsfotomkopplarens sida.
→ Tryck ned säkerhetsfotomkopplarens pedal helt vid fara. Då stannar maskinen.

Följ följande anvisningar för att garantera noggrant skurna gångor:

Använd bara felfritt rörmaterial för gängskärningen! Om deformerade och/eller snett kapade rör används, är det inte möjligt att skära gångor som uppfyller standarderna. Använd gänghuvud som passar gångstorleken och motsvarande gångbackar Sätt fast gänghuvudet på verktygssliden enligt anvisningarna Lägg inte gänghuvudet direkt och oskyddat på golvet och behandla det omsorgsfullt! Kontrollera att det kommer gångskärningsolja på gångbackarna!

→ Sänk ned gänghuvudet och sätt i T-handtaget. Tryck detta helt i riktning"B" tills gångbackarna hakar i arbetspositionen.
→ Koppla till maskinen med fotomkopplaren, vrid vridhandtaget medurs, så att gängbackarna trycker på arbetsstycket.
→ Släpp vridhandtaget när två till tre skruvgängor har skurits.
→ Gängbackarna öppnas automatiskt via en längdanslagsarm när gängan är färdigskuren.
→ Stäng av maskinen genom att ta bort foten från säkerhetsfotomkopplaren.

6.8 Inställning av gänglängd

Tråden längd har angetts av tillverkaren inom den normala längden set, men det kan ändras efter behov.

→ Håll skruven med en skruvmejsel och byt hex.

→ Vrid skruven för en lång konversation i riktning "F", för kortare trådar i riktning mot "E". Tråden längd kan ökas med cirka 2 mm per halvrevolution förändrats.
→ Håll skruven utan att vrida den med en skruvmejsel och skruva åt hex igen.

6.9 Inställning av gängdjup

→ Ställ Selektorpin inte den justerbara Selektorblock.
→ Lossa skruven och skjut Selektorblock att ställa träden djup.
→ För djupare konversation tryck i riktning "G", för plattare gän-gade i riktning "H". Tråden djup kan skala till 1,5 till 2 mm under eller över bör ändras.

Kontrollera det skurna röret med hjälp av ett mätinstrument för koniska gängor osv. och korrigera inställningen, om det behövs.

6.10 Urtagning av arbetsstycke

Arbetsstycket är fuktigt och halt av gångskärningsolja! Se noga till att det inte glider ifrån dig och t.ex. faller på fötterna när du tar ut det ur maskinen!

→ Vrid frammatningsratten moturs och kör tillbaka verktygssliden.
→ Lossa svarvchucken.
→ Lossa den centrerande chucken och dra ur arbetsstycket.

6.11 Rengöring efter användningen

Avlägsna inte metallspan med hjälp av tryckluft! Risk för ögonskador och för att förlora synen! Ta inte upp metallspan med vassa kanter med bara händerna! Risk för personskador! Bär skyddshandskar!

→ Avlägsna spån som ligger utströdda på och runt maskinen.
→ Använd stålborste för att befria svarvchucken, gänghuvudets gängbackar och inneravgradaren från spån och för att rengöra dem.
→ Torka bort gängskärningsolja som stänkt på maskinen och arbetsplatsen med en putstrasa.

7 Underhåll och inspektion

Byte av kontakt eller nätsladden måste alltid utföras av tillverkaren av verktyget eller dess servicecenter.

Alla maskiner utsätts för naturligt slitage vid användningen. De måste då och då underhållas, och slitagedelar måste bytas ut.

Dessa arbeten får bara utföras av auktoriserad ROTHENBERGER servicestation! Full garanti gäller här för material och arbete!

När maskinen rengörs, underhålls, kontrolleras eller repareras är det absolut nödvändigt att stänga av maskinen och dra ur nätkontakten! Se till att maskinen inte kan gå igång okontrollerat!

Bär alltid skyddshandskar vid bytet! Risk för skärskador och personskador!

→ Lyft upp röravskäraren och skärhuvudet och dra den invändiga avgradaren framåt.
→ Ta bort skruvarna som fäster avgradningsbladet och ta bort avgradningsbladet.
→ Sätt i ett nytt avgradningsblad.
→ Fäst avgradningsbladet med skruvar.

Skruv Avgradningsblad

7.2 Byte av röravskärarens skärhjul

Bär alltid skyddshandskar vid bytet! Risk för skärskador och personskador!

→ För röravskäraren till upprätt position och sänk ned gänghuvudet.
→ Dra ur sprinten uppåt.
→ Håll fast skärhjulet och skjut sakta ut skärhjulets styrpinne på den motsatta sidan.
→ Torka av spån, smuts, olja etc. från stiftet och smörj spåret.
→ Sätt i ett nytt skärhjul i knivfästet och sätt i pinnen igen.
→ Sätt i en ny sprint i skärhjulets styrpinne och läs den genom att böja isär.

Skärhjulshållare skärhjulets styrpinne Sprint skärhjul

7.3 Byte av kugghjulspump

Oljan i kugghjulspumpen och slangarna kommer att svämma över när du tar bort dem och kan smutsa ner golvet. Lägg ut en avfallsduk runt kugghjulspumpen!

När du installerar pumpskyddet, se till att nätsladden inte kläms mellan pumpskyddet och maskinkroppen. Nätsladden kan skadas och leda till läckström!

→ Ställ upp oljetråget och ta bort pluggen för att tömma gångskäroljan.

→ Lossa de fyra skruvarna som håller fast pumpskyddet och ta bort pumpskyddet.

→ Lossa de två skruvarna som håller fast kugghjulspumpen och ta bort kugghjulspumpen.

→ Lossa slangbanden och ta bort dem från kugghjuls-pumpen. Var försiktig eftersom olja kommer att rinna ut.

→ Fäst två slangar vid den nya kugghjulspumpen och dra åt slangbanden ordentligt.

→ Vrid pumpaxeln så att den är i linje med kilspåren på maskinsidan. Sätt tillbaka kugghjulspumpen med 2x skruvar och käpan med 4x skruvar.

→ Fyll på gängskärolja och sänk gångskärhuvudet.

→ Slå på maskinen och kontrollera om gängskärolja rinner ut från gängskärhuvudet.

Pumpskydd 4x skruvar

Kugghjul- spump 2x skruvar Slang Kugghjul- spump Pumpaxel

7.4 Byte av spännbacksinsatser (H)

→ Vrid svarvchucken och öppna den så mycket att en skruvmejsel.

→ Lossa skruvarna som spännbacksinsatserna är fastsatta med (H1).

→ Sätt en smal pinne på fjäderns överkant och dra ur fjädern och svarvchucksstiftet (H2).

→ Dra spännbacksinsatsen framåt (H3).

→ Lägg i en ny spännbacksinsats och skjut den hela vägen ända till baksidan. Byt fjädern och svarvchucksstiftet. Dra åt skruven ordentligt.

7.5 Byte av kolborste

Håll den nya kolborsten fri från olja, smuts, spån etc. Undvik att spill på handskarna fastnar på kolborsten!

→ Ta bort sidoskyddet.

→ Ta bort käpan med en platt skruvmejsel och dra ut kolborsten.

→ Dra åt locket och fäst sidoskyddet.

OBS! Nätkontakten måste dras ut ur uttaget innan arbetena påbörjas!

→ Kontrollera att nätkontakten, nätkabeln och förlängningskabeln inte är skadade.

→ Korrekt fyllt oljetråg.

→ Rengör detta vid föroreningar i oljetanken.

→ Kontrollera gängbackar, röravskärare och inneravgradare med avseende på ev. avskavt material.
→ Rengör klämbackarna med stålborste, om de är smutsiga.
→ Kontrollera att passkruvarna sitter fast ordentligt. Efterdra dem ev.
→ Befria regelbundet maskinen från smuts och spån.
→ Applicera rostskyddsfett när maskinen tas ur drift en längre tid.
→ Arbetsspindelns bakre gejd måste regelbundet kontrolleras med avseende på tillräcklig smörjning! Smörjningen får bara utföras av en person med elteknisk utbildning!

8 Felsökning

Symptom Möjlig orsak Åtgård
Startar inte, även om enheten är tillkopplad	Nätkabeln ej ansluten Anslut nätkabeln
	Kolborste sliten Byt kolborste
	Låg spänning Ställ in på den angivna spänningen
	Defekt motor Vänd dig till kundtjänst
	Nätkabeln är skadad eller har avbrott	Vänd dig till kundtjänst
Långsam rotation Låg spänning		Ställ in på den angivna spänningen, kontakta kundtjänst
	Defekt motor Vänd dig till kundtjänst
Ingen gängskärningsolja, för lite gängskärningsolja	Det är för lite gängskärningsolja i tanken	Fyll på gängskärningsolja
	Filtret är tilltäppt av spån Rengör filtret i tanken
	Kugghjulspump defekt Byt kugghjulspump
	Gängskärningsoljans utloppsmängd har inte ställts in	Ställ in gängskärningsoljans utloppsmängd
	Gänghuvudet är inte korrekt inställt	Ställ in gänghuvudet korrekt
Dålig gängkvalitet Gängdjup och -längd är inte inställda		Ställ in gänghuvudet
		Gängbackar är avnötta och/eller utslitna
		Försämring av gängskärningsoljan
		Fel gängskärningsolja Använd rätt gängskärningsolja
		Gängbackarna är inte korrekt monterade
De enskilda delarna rör sig dåligt	Spån och järnpartiklar har fastnat	Avlägsna spån och järnpartiklar

9 Tillbehör

Du hittar lämpliga tillbehör i huvudkatalogen eller på www.rothenberger.com

10 Kundservice

ROTHENBERGER serviceplatser finns tillgängliga för att hjälpa dig (se listan i katalogen eller online) och reservdelar och service finns också tillgängligt via samma serviceplatser. Beställ dina tillbehör och reservdelar från din specialiståterförsäljare eller använd RO SERVICE+ online: 📞 + 49 (0) 61 95/ 800 8200 📞 + 49 (0) 61 95/ 800 7491 ✉ [e-mail] - www.rothenberger.com

11 Avfallshantering

11.1 Metallkomponenter, elektriska och elektroniska komponenter

Vissa delar i detta verktyg innehåller ämnen som kan återvinnas. Detta kan utföras av certifierade återvinningsföretag. Vid skrotning av icke återvinningsbara ämnen (t.ex. elektronikskrot) skall du ta kontakt med ansvarig kommunal instans.

Gäller endast EU-länder:

Kasta inte elektriska verktyg bland hushållsavfall! Enligt direktiv 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och nationell lagstiftning genom vilken direktivet införlivats ska elektriska verktyg som inte längre är användbara samlas in separat och tillföras miljövänlig återvinning.

11.2 Oljor och smörjmedel

Spillolja får endast tas omhand av specialföretag!

Spillolja och förorenad olja måste förvaras och kasseras i täta, oljebeständiga behållare (metall-fat)!

Defekta elektriska apparater och maskiner som inte går att reparera måste öppnas och rengöras helt från olja!

Oljetråg måste rengöras helt – även från spår av olja! Olja (även mycket små mängder) får absolut inte komma ut i marken!

Innhold Side

1 Sikkerhetsmerknader....137

1.1 Forskriftsmessig bruk....137
1.2 Generelle sikkerhetsanvisninger....137
1.3 Spesielle sikkerhetsanvisninger....138

Svoris (be priedu) 46kg
