NÁVOD K OBSLUZE SUPERTRONIC 2SE ROTHENBERGER

CS Návod k používání

TR Kullanim kilavuzu

Se vší zodpovidností prohlašujeme, že tento výrobek odpovídá následujícím normám a normativním dokumentům.

EU UYGUNLUK BEYANI

1 Upozornění k bezpečnosti....181

1.1 Vymezení účelu použití....181
1.2 Všeobecné bezpečnostní pokyny 181
1.3 Bezpečnostní pokyny 182

2 Technické údaje....184

3 Funkce závitořezného stroje....184

3.1 Přehled (A)....184
3.2 Popis funkce....184

4 Předprovozní přípravy....185

4.1 Přeprava závitořezného stroje 185
4.2 Nastavení stroje 185
4.3 Elektrické prípojení 185
4.4 Závitořezný olej....186
4.5 Kontrola závitořezného oleje....186
4.6 Nastavení dodávaného množství oleje 186
4.7 Vypouštění oleje....187

5 Přeprava a skladování (I)....187

6 Obsluha závitořezného stroje 187

6.1 Upínání obráběných součástí (B)....187
6.2 Řezání obráběného kusu pomocířezáku trubek (C)....188
6.3 Vystružování obráběných kusů (D)....188
6.4 Demontáž a montáž závitořezných čelistí z/do závitořezné hlavy (E)....188

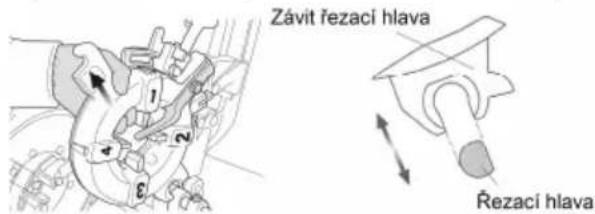

6.5 Demontáž a montáž závitové hlavy z ložních saní resp. na ložní saně ......189
6.6 Změna velikosti závitu (F)....189
6.7 Řezání závitů (G)....189

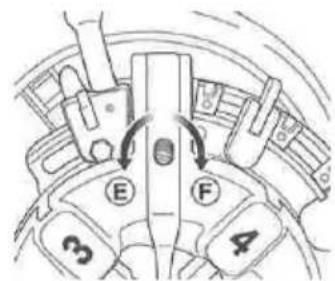

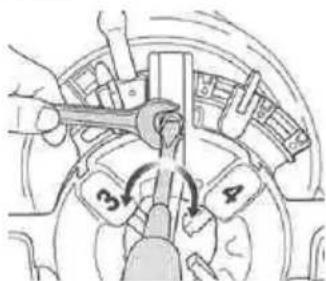

6.8 Nastavení délky závitu....189

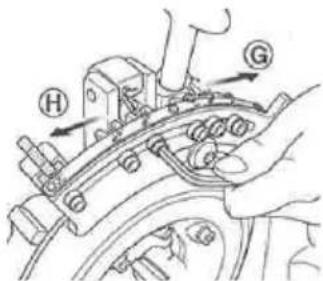

6.9 Nastavení hloubky závitu....190
6.10 Vyjmutí obráběného kusu....190
6.11 Čištění po použití....190

7 Údržba a revize....190

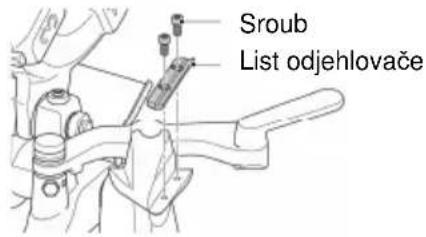

7.1 Výměna břitu vnitřního odstraňovače ostrín....191

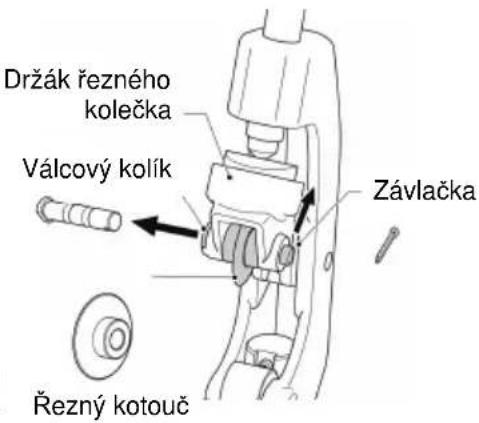

7.2 Výměna řezného kotouče řezáku trubek....191

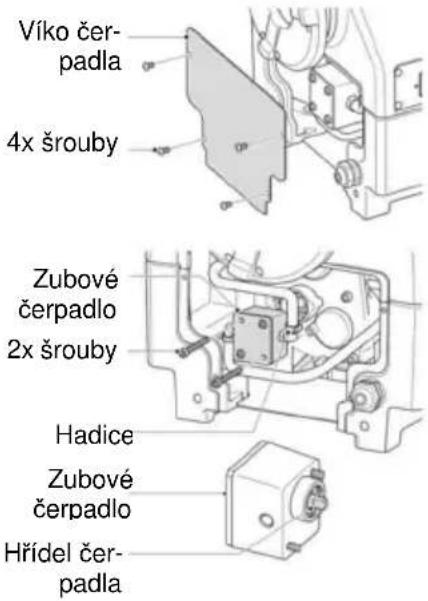

7.3 Výměna zubového čerpadla 191
7.4 Výměna vložek upínací čelisti (H)....192
7.5 Výměna uhlíkových kartáčů....192
7.6 Každodenní prohlídka....192

8 Rešení problémů....193

9 Príslušenství 193

10 Zákaznické služby....193

11 Likvidace....194

11.1 Kovové, elektrické a elektronické součástky 194
11.2 Oleje a maziva....194

Značky obsažené v textu:

Výstraha!

Tento symbol varuje před nebezpečím úrazu.

Varování!

Tento symbol varuje před nebezpečím škod na majetku a poškozením životního prostředí.

Výzva k provedení úkonu

1 Upozornění k bezpečnosti

1.1 Vymezení účelu použití

Závitořezný stroj SUPERTRONIC 2SE smí být použit pouze pro ořezávání, vytváření a odstraňování ostřin u závitů podle popisu v kapitole 2 "Technické parametry".

Závitořezný stroj SUPERTRONIC 2SE smí být provozován pouze s vhodnými hlavami na řezání závitů, které byly zkontrolovány a doporučeny společností ROTHENBERGER Werkzeuge GmbH, a dále se závitořeznými čelistmi popsanými v kapitole 2 "Technické parametry".

Dodávaný bezpečnostní pedál splňuje standard asociace, která sdružuje pojištění profesní odpovědnosti s označením GS ("geprüfte Sicherheit") a je povinnou součástí pro použití stroje ve Spolkové republice Německo.

Nikdy neprovádějte na závitořezném stroji a jeho příslušenství technické nebo konstrukční změny.

→ Mohlo by to vést ke zrušení osvědčení provozovatele, k poruše stroje či úrazu osob.

Při použití elektrických nářadí a strojů musí být dodržována základní bezpečnostní opatření, která zajistí ochranu před úrazem elektrickým proudem, zraněním a nebezpečím požáru. Důkladně si přečtěte pokyny ještě před uvedením stroje do provozu. Vždy dbejte na dodržování bezpečnostních pokynů týkajících se rukou.

1.2 Všeobecné bezpečnostní pokyny

POZOR! Při používání elektrického nářadí dodržujte následující zásadní bezpečnostní opatření na ochranu před úrazem elektrickým proudem, nebezpečím zranění a nebezpečím požáru.

Přečtěte si všechny tyto pokyny, než budete používat toto elektrické nářadí, a dobre tyto bezpečnostní pokyny uložte.

Obsluha a údržba:

1 Pravidelné čištění, údržba a mazání. Před každým seřizováním, údržbou nebo opravou vytáhněte síťovou zástrčku.
2 Opravy svěřujte výhradně specializovaným opravnám, které mají k dispozici originální náhradní díly. Zajistíte tak dlouhodobou provozní bezpečnost přístroje.

Bezpečná práce:

1 Pracovní plochu udržujte v pořádku. Nepořádek na pracovní ploše může vést ke zraněním.
2 Mějte na zřeteli vnější vlivy. Nevystavujte elektrické nářadí dešti. Nepoužívejte elektrické nářadí ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení pracovní plochy. Nepoužívejte elektrické nářadí tam, kde hrozí nebezpečí požáru nebo nebezpečí výbuchu.
3 Chraňte se před úrazem elektrickým proudem. Zabraňte kontaktu těla s uzemněnými díly (např. trubkami, radiátory, elektrickými sporáky, chladicími jednotkami).
4 Udržujte ostatní osoby v bezpečné vzdálenosti. Nenechejte další osoby, obzvlášť děti, dotýkat se elektrického nářadí nebo kabelů. Udržujte je v bezpečné vzdálenosti od pracovní plochy.
5 Bezpečně ukládejte nepoužívané elektrické nářadí. Nepoužívané elektrické nářadí musí být uloženo na suchém, vysoko položeném nebo uzavřeném místě, mimo dosah dětí.
6 Nepřetěžujte elektrická nářadí. Pracují lépe a bezpečněji ve stanoveném rozsahu výkonů.

7 Používejte správné elektrické nářadí. Na těžké práce nepoužívejte žádné stroje o malém výkonu. Nepoužívejte elektrické nářadí pro takové účely, pro které není určeno. Např. nepoužívejte ruční okružní pilu pro řezání větví nebo polen.
8 Noste vhodný oděv. Nenoste žádné oblečení nebo šperky, které by mohly být zachyceny pohyblivými díly. Při práci na volném prostranství se doporučuje používat obuv odolnou proti skluzu. Na dlouhé vlasy používejte síťku.
9 Používejte ochrannou výbavu. Používejte ochranné brýle. Při prašných pracích používejte ochrannou masku.
10 Připojte odsávací zařízení. Pokud jsou k dispozici přípojky na odsávání prachu a jímací zařízení, ujistěte se, že jsou připojené a správně používané.
11 Nepoužívejte kabel pro účely, pro které není určen. Nepoužívejte kabel na vytahování zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
12 Zajistěte opracovávaný kus. Používejte upínací zařízení nebo svěrák, aby opracovávaný kus pevně držel. Tak je držen spolehlivěji než rukou.
13 Vyvarujte se nenormálního postoje. Stůjte na stabilním povrchu a udržujte si neustále rovnováhu.
14 Pečlivě se starejte o nářadí. Řezací nářadí udržujte ostré a čisté, aby mohlo pracovat lépe a spolehlivěji. Dodržujte pokyny pro mazání a výměnu nástrojů. Pravidelně kontrolujte přípojné vedení elektrického nářadí a poškození nechejte opravit zkušeným specialistou. Pravidelně kontrolujte prodlužovací vedení, a když jsou poškozená, vyměňte je. Rukojeti udržujte v suchu a čistotě, aby nebyly znečištěné mazivem a olejem.
15 Vytáhněte zástrčku ze zásuvky. Pokud nepoužíváte elektrické nářadí, před údržbou a při výměně nástrojů jako např. pilového kotouče, vrtáku, frézy.
16 Nenechávejte nasazený žádný klíč. Před zapnutím zkontrolujte, že je odstraněn klíč a seřizovací nářadí.
17 Vyvarujte se neúmyslného spuštění. Při zasunutí zástrčky do zásuvky se ujistěte, že je vypínač vypnutý.
18 Používejte prodlužovací kabel pro venkovní použití. Venku používejte pouze k tomu vhodný a odpovídajícím způsobem označený prodlužovací kabel.
19 Bud'te opatrní. Všímejte si, co se děje. Pracujte s rozumem. Nepoužívejte elektrické nářadí, když nejste soustředění.
20 Zkontrolujte elektrické nářadí na možné poškození. Před dalším použitím elektrického nářadí musí být bezpečnostní zařízení nebo lehce poškozené díly pečlivě zkontrolovány na bezvadnou funkci a daný účel. Zkontrolujte, že pohyblivé díly fungují bezvadně a nezadírají se, nebo že díly nejsou poškozené. Veškeré díly musí být správně namontovány a všechny podmínky splněny, aby byl zajištěn bezvadný provoz elektrického nářadí.
Poškozená bezpečnostní zařízení a díly musí být podle účelu opraveny ve specializované dílně nebo vyměněny, pokud není v návodu k obsluze uvedeno jinak. Poškozený vypínač musí být vyměněn v servisní dílně.
Nepoužívejte žádné elektrické nářadí, u kterého se nedá vypínač zapnout a vypnout.
21 Pozor. Použití jiných nástrojů a jiného příslušenství pro vás může znamenat nebezpečí úrazu.
22 Elektrické nářadí nechejte opravit specializovaným elektrikářem. Toto elektrické nářadí odpovídá příslušným bezpečnostním směrnicím. Opravy smí být prováděny pouze elektrikářem, a smí být použity pouze originální náhradní díly; jinak se může uživateli stát úraz.

1.3 Bezpečnostní pokyny

Udržujte podlahu suchou a bez kluzkých látek jako např. oleje. Kluzké podlahy vedou k nehodám.

Zajistěte prostřednictvím omezení přístupu nebo zábrany volný prostor minimálně jeden metr od obrobku, pokud tento přečnívá ze stroje. Omezení přístupu nebo zábrana pracovního prostoru snižuje riziko zapletení se do stroje.

Udržujte všechny elektrické přívody suché a ve vzdálenosti od podlahy. Nedotýkejte se zástrčky nebo elektrického nářadí vlhkýma rukama. Tato bezpečnostní opatření snižují riziko úrazu elektrickým proudem.

Držte ruce v bezpečné vzdálenosti od rotujících trubek a potrubních spojek. Před čištěním trubkových závitů nebo montáži potrubních spojek stroj vypněte. Než se trubky dotknete, nechte stroj dojít do úplného zastavení. Tento postup snižuje možnost zapletení se do rotujících dílů.

Je-li nutná výměna přívodního kabelu, nechte ji provést firmou ROTHENBERGER nebo autorizovaným servisem pro elektronářadí ROTHENBERGER, abyste zabránili ohrožení bezpečnosti.

Nikdy se nepřibližujte svými prsty, obličejem, vlasy nebo jinými částmi těla eventuálně uvolněnými částmi oděvu do pracovního a sběrného prostoru rotujících částí (obráběná součást, sklíčidlo, středicí sklíčidlo). Nenoste šperky (prsteny, řetízky apod.). Nebezpečí úrazu!

V případě závady (zvláštní zápach, vibrace, neobvyklé zvuky) během práce na SUPERTRONIC 2SE, je nezbytně nutné okamžitě sešlápnout bezpečnostní pedál a provést NOUZOVÉ VYPNUTÍ stroje!

Pokud je stroj v chodu, je zakázáno přidržovat obráběnou součást či vykonávat podobnou činnost a připevňovat či odstraňovat části, jako jsou filtry, ventily, potrubní díly apod.!

Používejte ochranný oděv! Používejte ochrannou masku proti vystříknutí závitořezného oleje či proti výparům plynného chlóru (které se uvolňují ze žhavého oleje na povrchu nástroje a obráběné součásti)! Používejte ochrannou přilbu pro přikrytí a ochranu dlouhých vlasů. Používejte ochranné rukavice při výměně závitořezných čelistí, řezacího kotouče a odstraňovače ostřin.

Rukavice používejte i při výměně nástroje a obráběné součásti. Závit i závitořezné čelisti se během práce rozžhavují! Používejte ochrannou obuv. Nebezpečí úrazu (uklouznutí) při úniku závitořezného oleje! Při výměně nástroje hrozí nebezpečí úrazu od mokrých, kluzkých a eventuálně vyosených částí stroje!

Neodstraňujte kovové odřezky pomocí stlačeného vzduchu! Riskujete poranění oka a ztrátu zra- ku!

Zajistěte dostatečné větrání při práci v uzavřené místnosti. Přípustná okolní teplota je v rozmezí 0°C až 40°C!

Před výměnou řezacích hlav, řezného kotouče či odstraňovače ostřin vždy vypněte stroj a vytáhněte vidlici ze zásuvky (činnost při odpojení ze sítě!)

Po vypnutí stroj ještě chvíli setrvačností dojíždí, než se uvede do klidu.

Dokud stroj není zcela nehybný a není odpojen ze sítě, nedotýkejte se jakýchkoliv částí!

V případě závitových trubek proved'te po jejich montáži zkoušku těsnosti, zda neuniká žádný plyn či voda!

Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem.

Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

Dodržujte pokyny, které se týkají správného způsobu používání tohoto stroje. Nepoužívejte jej k jiným účelům, jako například k vrtání otvorů nebo otočnému pohánění navijáků.

Stroj bezpečně připevněte k pracovnímu stolu nebo ke stojanu. Dlouhou těžkou trubku podepřete pomocí vhodných opěr.

Při obsluze stroje stůjte stranou, v místě, kde se nachází spínač REVERSE/OFF/FORWARD (Zpět/vypnuto/vpřed) nebo FORWARD/REVERSE (Zpět/vpřed).

Ze stroje nesmí být odstraněny kryty. Stroj, jehož kryty jsou odstraněny, se nesmí uvádět do provozu.

Tento stroj nepoužívejte, jestliže je poškozen nebo chybí jeho nožní spínač.

Ustavení nebo upevnění elektrického nářadí ve stabilní poloze, která je vhodná pro elektrické nářadí určené k montáži na držák nebo k upevnění na podlaze.

Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte.

Před dalším používáním nářadí je třeba pečlivě zkontrolovat, zda správně funguje a plní svou zamýšlenou funkci.

Vadné spínače nechte vyměnit v autorizovaném servisu.

Použití příslušenství nebo přídavných zařízení, které nejsou doporučeny v tomto návodu k obsluze, může představovat riziko zranění.

2 Technické údaje

Řezný materiál ...... Ocel, nerezová ocel

Rychlost bez zatížení ...... 38min ^1 (rpm)

Jednofázový univerzální motor ..... 1150W

Frekvence 50/60 Hz

Rozměry (DxŠxV) 570 × 435 × 360mm

Hmotnost (bez příslušenství) ...... 46kg

Závitořezná hlava ......Automatická hlava na řezání závitů 1/2“ – 2“ nebo 2 SE Závitořezná hlavami

Závitořezné čelisti....1/2“ – 3/4“, 1“ – 2“ (Volitelně 1/4“ – 3/8“ no. 56369)

Hladina akustického tlaku (L pA ) ..... 85 dB (A) | K pA 3 dB (A)

Hladina akustického výkonu (LWA) ... 96 dB (A) | KWA 3 dB (A)

Hladina hluku pri práci může presáhnout 85 dB (A). Je nutno nosit ochranu sluchu!

Naměřené hodnoty zjištěny v souladu s EN 61029-1.

Celková hodnota vibrací ..... 2,5 m/s² | K= 1,5m/s²

V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 61029 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

3 Funkce závitořezného stroje

3.1 Přehled (A)

1	Řezák trubek	8	Sklíčidlo
2	Závitořezné čelisti	10	T-rukojeť
3	Vnitřní odstraňovač ostřin	11	Zajišťovací páka
4	Nožový suport	12	Výběrová závlačka
5	Šroub pro vypouštění oleje	13	Výběrový Blok
6	Ruční kolečko podavače	14	Vačkový kotouč
7	Středicí sklíčidlo	15	Zajišťovací páka

3.2 Popis funkce

Na závitořezném stroji SUPERTRONIC 2SE se vyřezávají nebo soustruží závity na obráběných dílech jako jsou trubky nebo tyče.

Stroj se skládá z:

• hnacího elektromotoru, který otáčí středicím sklíčidlem
• sklíčidla pro připevnění obráběného dílu
• řezáku trubek pro řezání obráběného dílu do délky
• vnitřního odstraňovače ostřin
• závitořezné hlavy pro vytvoření závitu na obráběném dílu
• olejového čerpadla, které pomocí závitořezného oleje promazává a chladí obráběné díly
• nožového suportu vedeného po obou stranách ozubeným mechanismem
• sběrného žlabu pro odřezky a olej
• bezpečnostního pedálu
• omezovače dobíhání motoru

4 Předprovozní přípravy

4.1 Přeprava závitořezného stroje

Při zvedání stroj upevněte za konzoly, čímž chráníte svá záda proti přetížení. Hmotnost > 35 kg → 2 lidé!

Upevněte nožový suport, aby při přepravě stroje nedošlo k jeho posunu. Při zvedání stroj pevně přidržujte za jeho spodní část. Při přepravě stroj nedržte za středicí sklíčidlo nebo vnitřní odstraňovač ostřin!

Pokud je stroj přepravován včetně olejové náplně, může kvůli otřesům dojít k vystříknutí oleje na oděv!

Olej na povrchu stroje způsobuje kluzkost. Zajistěte, aby vám stroj při zvedání z rukou nevyklouzl!

4.2 Nastavení stroje

Stroj připravte k provozu na suchém místě! Stroj umístěte na rovný povrch bez mezer nebo na rovný ponk. Středicí sklíčidlo musí být v porovnání s ostatními částmi stroje umístěno výše, aby nedošlo k úniku oleje skrz obráběnou trubku a nedošlo tak ke znečistění podlahy! Zajistěte, aby na pracoviště a kolem stroje bylo dostatek místa!

Vyšší Nizší

Pokud nemáte dobrý přehled na nebezpečnou oblast obrábění stroje a obráběný kus, musíte celkovou délku obrobku zkrátit nebo nebezpečnou oblast obrábění musíte zabezpečit výstražnými značkami! Instalace bezpečnostních prvků musí být pevně zajištěna. Pokud za tímto účelem použijete podpěry, musí být výškově nastavitelné, odolné a musí být v dostatečném počtu!

4.3 Elektrické připojení

Ani stroj ani obráběné kusy nepokládejte na připojovací kabel, jinak ho můžete poškodit a vystavil se tak prostřednictvím nechráněného kabelu bezprostřednímu zásahu elektrickým proudem!

Nikdy se vlhkýma rukama nedotýkejte síťové zástrčky a síťového kabelu. Nebezpečí zásahu elektrickým proudem!

Je nezbytné, aby napětí na typovém štítku stroje odpovídalo síťovému zdroji, jinak může dojít k přehřátí stroje, vzniku kouře, požáru a následných škod! Ochrana proti úrazu elektrickým proudem: Stroj náleží do třídy ochrany I. Nevyžaduje dodatečné uzemnění!

Před připojením stroje do sítě se ujistěte, že je vypínač nastaven v poloze "VYPNUTO", jinak se vystavujete riziku nenadálého a nečekaného spuštění stroje! Nebezpečí úrazu! Napájecí zdroj musí být vybaven automatickým spínačem v obvodu diferenciální ochrany, coby prevence úrazů elektrickým proudem!

Integrovaná ochrana proti přetížení automaticky stroj zastaví v případě přetížení nebo kolísání výkonu! Opětovné zapnutí stroje je možné až po uplynutí jedné minuty!

Použijte prodlužovací kabel H07 RN 3 x 1.5 mm2! Kabel by neměl být delší než 30 m!

4.4 Závitořezný olej

Při řezání závitů používejte vysoce účinný závitořezný olej ROTHENBERGER, položka č. 65010. Tento olej není vhodný pro řezání závitů trubek na pitnou vodu!

Jako alternativu můžete použít vysoce účinnou závitořeznou kapalinu ROTHENBERGER, Položka č. 65015. Tato kapalina je vhodná pro řezání závitů veškerých potrubí včetně těch na pitnou vodu.

Závitořezný olej uložte mimo dosah dětí!

Závitořezný olej neřed'te nebo nemíchejte s ostatními typy olejů! Pokud dojde ke smíchání závitořezného oleje s vodou, zbarví se do mléčně bílého odstínu a jeho kvalita se tím sníží. V takovém případě doporučujeme výměnu oleje!

Olej chraňte před přímým slunečním světlem a skladujte ho na tmavém místě!

Po použití nádobu na olej dobře utěsněte, aby nedošlo k vniknutí nečistot a vody!

UPOZORNÉNI PRO OSOBY TRPICI ALERGIEM!!

Závitořezný olej, který se dostane na kůži, může způsobit její podráždění, zánět a alergické reakce! Při manipulaci s olejem používejte ochranný oděv a kryjte si nech-ráněná místa na kůži. Pokud dojde ke kontaktu s olejem, ihned si kůži omyjte mýdlem a tekoucí vodou. Pokud žhavý závitořezný olej vystříkne a vypaluje se na povrchu obráběného kusu nebo nástroje, může dojít k produkci toxických výparů nebo plynů (např. při hoření červeného oleje vzniká plynný chlór). Pokud náhodně tyto olejové páry vdechnete, běžte ihned na čerstvý vzduch a neprodleně se poradťe s lékařem!

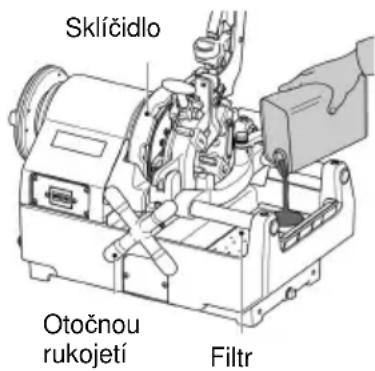

4.5 Kontrola závitořezného oleje

Při čištění, údržbě, kontrole nebo opravě stroje, je nezbytně nutné mít stroj vypnutý a odpojený ze sítě (činnost při odpojení ze sítě)!

→ Nový stroj, či ten, který nebyl delší dobu používán, je v rámci ochrany potažen olejovým filmem. Odstraňte tento film pomocí čisté látky.
→ Otočnou rukojetí točte ve směru hodinových ručiček, aby se nožový suport přesunul na sklíčidlo.
→ Na pravé straně stroje dolejte olej až po otvor sítka.
→ Postarejte se, aby byl vypínač stroje stále v pozici "vypnuto" a připojte síťovou zástrčku zpět do zásuvky.
→ Zapněte stroj a přesvědčte se, zda závitořezný olej prochází ze závitořezné hlavy na závitořezné čelisti. Pokud není dodáváno správné množství oleje, nastavte ho pomocí olejového stavěcího šroubu.

Sklíčidlo Otočnou rukojetí Filtr

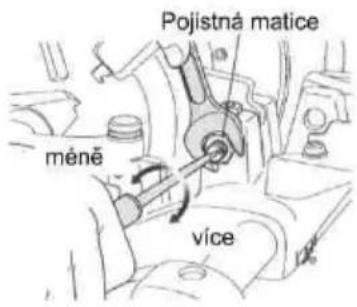

4.6 Nastavení dodávaného množství oleje

Při čištění, údržbě, kontrole nebo opravě stroje, je nezbytně nutné mít stroj vypnutý a odpojený ze sítě (činnost při odpojení ze sítě)!

→ Ujistěte se, zda je olejová nádrž naplněna na úroveň otvoru sítka.
→ Pokud je množství oleje přiváděného ze závitořezné hlavy nedostatečné, je nutno požadovaný objem nastavit pomocí olejového stavěcího šroubu.
→ Uvolněte pojistnou matici olejového stavěcího šroubu.
→ Otáčením stavěcího šroubu ve směru hodinových ručiček zvyšujete množství dodávaného oleje a proti směru hodinových ručiček množství oleje snižujete.
→ Po nastavení pojistnou matici pevně dotáhněte. Pojistná matice méně více.

Pojistná matice méně více

4.7 Vypouštění oleje

Je rovněž nezbytné si projít bezpečnostní předpisy o likvidaci odpadů v kapitole 11!

Šroub pro vypouštěni oleje

5 Přeprava a skladování (I)

Ruční kolečko posuvu, vnitřní odjehlovač a desku na třísky lze snadno odstranit. Přístroj je proto kompaktní a lze jej snadno uložit a přepravovat.

Odstranění ručního kolečka posuvu (I1)

→ Povolte upevňovací šroub ručního kolečka.
→ Vytáhněte ruční kolečko.

Odstranění vnitřního odjehlovače (I2)

→ Demontujte upevňovací šroub vnitřního odjehlovače.
→ Vytáhněte odjehlovač nahoru.

Odstranění desky na třísky (I3)

→ Povolte upevňovací šrouby desky na třísky.
→ Posuňte desku na třísky mírně nahoru a sejměte ji.

6 Obsluha závitořezného stroje

6.1 Upínání obráběných součástí (B)

! Pokud dojde ke kontaktu nožového suportu s rámem stroje ještě před ukončením procesu řezání závitů, může dojít k poškození sklíčidla i stroje! Musí být zachována bezpečná vzdálenost nejméně 70 mm mezi řezáním závitu a sklíčidlem!

Sklíčidlo 70 nm Trubka

→ Přesuňte řezák trubek a závitořeznou hlavu nahoru tak, aby tyto části při upínání nezavazely a umístěte vnitřní odstraňovač ostřin na zadní stranu.
→ Vložte obrobek ze strany středicího sklíčidla (B1) a středicí sklíčidlo utáhněte (B2).
→ Pravou rukou držte pevně obráběný kus ve sklíčidle a pozvolna ho sklíčidlem dotahujte (B3).
→ Ujistěte se, že všechny tři upínací čelisti jsou v kontaktu s obráběným kusem.

! Pokud tomu tak není, bude obráběný kus kmitat a řezání závitu neproběhne správně!

→ Obráběný kus pevně upněte a velmi silně utáhněte.

V případě opracování dlouhých nebo těžkých trubek je nezbytně nutné použít pod-pěru (položka č. 56047), která zamezí kmitání nebo kroucení obráběného kusu při soustružení a zamezí naklánění stroje kvůli nadměrné hmotnosti obráběného kusu! V opačném případě se obráběný kus i stroj stávají nestabilními!

6.2 Řezání obráběného kusu pomocí řezáku trubek

(C)

Nedotýkejte se řezné plochy holýma rukama, protože je horká a má ostré hrany! Nebezpečí úrazu a popálení!

Pokud při práci využíváte rukojeť řezáku trubek s příliš velkou silou, získá řezná plocha trubky oválný tvar, což znemožní vytvoření přesného závitu. Z toho důvodu tedy posunujte rukojetí řezáku pouze o polovinu otáčky z celkového otočení trubky!

→ Přesuňte řezák trubek nahoru, aby nezavazel. Otáčejte ručním kolečkem podavače ve směru hodinových ručiček tak, aby byl řezák trubek umístěn do požadované pozice pro řezání.
→ Sklopte řezák trubek k obráběnému dílu a stiskněte tlačítko ON (ZAPNOUT) nebo sešlápněte pedál.
→ Intenzivně otáčejte rukojetí řezáku trubek ve směru hodinových ruček a začněte díl opracovávat.
→ Obrat'te řezák dolů a pokračujte směrem zpět.

Neshromaždujte opracované trubky ve žlabu! Ihned po opracování je dejte mimo žlab!

6.3 Vystružování obráběných kusů

(D)

Břitová destička vnitřního odstraňovače ostřin je velmi ostrá! Nedotýkejte se jí holýma rukama! Nebezpečí úrazu!

→ Vnitřní odstraňovač ostřin vytáhněte směrem k sobě.
→ Otáčejte ručním kolečkem podavače ve směru hodinových ručiček a pro vystružování zlehka prítlačte břit nože výstružníku proti vnitřní straně potrubí.
→ Otáčejte dále rukojetí a pro vystružování zlehka přitlačte břit nože výstružníku proti vnitřní straně potrubí.

6.4 Demontáž a montáž závitořezných čelistí z/do závitořezné hlavy

(E)

Používejte rukavice, abyste se nepořezali o závitořezné čelisti!

Demontáž:

→ Přetáhněte zajišťovací páku do pozice “A”.
→ Nasad'te kolík selektoru (stříbrná barva) do bloku selektoru.
→ Vyjměte závitovou hlavu ze stroje a sejměte závitové čelisti č. 1 až 4.

Montáž:

→ Přetáhněte zajišťovací páku do pozice “A”.
→ Nasad'te kolík selektoru (stříbrná barva) do bloku selektoru.
→ Nasad'te závitové čelisti se stejným číslem jako na dané závitové hlavě a nechejte je slyšitelně zaklapnout.
→ Slide vačkový kotouč směrem k C, dokud se cvaknutím je slyšet z blokovací páky.
→ Ujistěte se, že jsou čísla na závitové hlavě a závitové čelisti na stejné straně.

Přesné řezání závitů je možné pouze tehdy, pokud číslo na zářezu závitořezné hlavy odpovídá číslu na závitořezné čelisti!

Po výměně závitořezných čelistí zkontrolujte jejich zajištění! Po výměně závitořezné hlavy nebo čelistí zkontrolujte jejich spolehlivé usazení v nožovém suportu!

6.5 Demontáž a montáž závitové hlavy z ložních saní resp. na ložní saně

→ Zvedněte závitovou hlavu do poloviční výšky.
→ Nastavte závitovou hlavu do diagonály a vyjměte ji.
→ Teprve když je závitová hlava v rovnoběžné poloze k rovné straně kolíku závitové hlavy, může být ze stroje vymontována resp. namontována do stroje.

Závit řezací hlava Rezací hlava

6.6 Změna velikosti závitu (F)

→ Zajistěte, aby závitořezná hlava byla na nožovém suportu a závitořezné čelisti odpovídaly velikosti závitu.
→ Vložte výběrovou závlačku do výběrového bloku s potřebnou velikostí závitu.
→ Velikost je zobrazena na příslušném bloku.

6.7 Řezání závitů (G)

→ Pokud vznikne nebezpečná situace, ihned zcela sešlápněte bezpečnostní pedál. Stroj se zastaví.
→ Pro opětovné spuštění stroje stiskněte spouštěcí tlačítko umístěné na boku bezpečnostního pedálu.

Řid'te se následujícími pokyny, jež vám zaručí precizně zhotovené závity:

Pro řezání závitů používejte pouze výchozí materiál o perfektní jakosti. Pokud použijete deformované a / nebo šikmo řezané trubky, nebude možno vytvořit závit odpovídající příslušným normám! Používejte závitořeznou hlavu a odpovídající závitořezné čelisti, které odpovídají velikosti závitu! Závitořeznou hlavu řádně zajistěte do nožového suportu. Nepokládejte nechráněnou závitořeznou hlavu přímo na podlahu a zacházejte s ní opatrně! Zajistěte, aby byl na závitořezné čelisti přiváděn závitořezný olej!

→ Sklopte závitořeznou hlavu a vložením T-rukojeti tlačte ve směru "B", dokud se závitořezné čelisti nedostanou do pracovní polohy.
→ Pomocí pedálu zapněte stroj, otáčejte rukojetí ve směru hodinových ručiček tak, aby se závitořezné čelisti přitiskly k obráběné součásti.
→ Otočnou rukojeť uvolněte po vytvoření 2 až 3 zářezů v novém závitu.
→ Po dokončení řezání závitu se závitořezné čelisti automaticky otevřou prostřednictvím podélné zarážecí páky.
→ Stroj vypnete sundáním nohy z bezpečnostního pedálu.

6.8 Nastavení délky závitu

Délka závitu je nastavena výrobcem ale v případě nutnosti ji můžete změnit.

→ Pomocí štěrbinového šroubováku přidržte stavěcí kolík a uvolněte šestihrannou matici.

→ Otáčením stavěcího kolíku ve směru „E“ délku závitů zkrátíte a otáčením ve směru „F“ délku závitů prodloužíte. Délka závitů se polovinou otáčky změní o cca 2 mm.
→ Pomocí štěrbinového šroubováku přidržte stavěcí kolík, aby se neprotáčel a dotáhněte šestihrannou matici.

E F 3 4

6.9 Nastavení hloubky závitu

→ Nastavte talíř do pozice bloku, jež odpovídá velikosti, kterou chcete nastavit.
→ Uvolněte šroub a posunem bloku nastavte hloubku závitu.
→ Posuňte ve směru „G“ pro zvýšení hloubky závitů a ve směru „H“ pro zmenšení hloubky závitů. Posunutím o jeden stupeň se hloubka závitu změní o 1,5 až 2 mm.

Na opracovávané trubce pomocí měřícího nástroje zkontrolujte zkosenost/kuželovitost závitu (kónický závit) apod. a případně upravte nastavení.

6.10 Vyjmutí obráběného kusu

Obráběný kus je díky závitořeznému oleji vlhký a kluzký. Při vyjímání obráběného kusu ze stroje důkladně zajistěte, aby nedošlo k jeho vyklouznutí z vašich rukou a pádu na nohy!

→ Otáčejte ručním kolečkem podavače proti směru hodinových ručiček a nožový suport posuňte dozadu.
→ Uvolněte sklíčidlo.
→ Uvolněte středicí sklíčidlo a obráběný kus vytáhněte.

6.11 Čištění po použití

Neodstraňujte kovové a plastové odřezky pomocí stlačeného vzduchu! Riskujete poranění oka a ztrátu zraku! Nesbírejte kovové metal odřezky s ostrými hranami holýma rukama! Nebezpečí poranění! Používejte ochranné rukavice!

→ Odstraňte odřezky jak ze stroje, tak z jeho okolí.
→ Při čištění použijte ocelový kartáč pro odstranění odřezků ze sklíčidla, čelistí u závitořezné hlavy a vnitřního odstraňovače ostřin.
→ Na stroji a v pracovním prostoru utřete tkaninou stříkance závitořezného oleje.

7 Údržba a revize

Výměnu zástrček nebo přívodního vedení nechejte provést výrobcem elektrického nářadí nebo jeho servisem.

U veškerých strojů během jejich činnosti dochází k přirozenému opotřebení. Čas od času se proto na nich musí provést údržba a opotřebované díly se musí vyměnit.

Tento úkon musí provést pouze autorizované servisní středisko ROTHENBERGER. To vám poskytuje plnou záruku na materiál a provedenou práci!

Při čištění, údržbě, revizi nebo opravě stroje, je nezbytně nutné mít stroj vypnutý a odpojený ze sítě (činnost při odpojení ze sítě)! Vždy se vyvarujte náhodné ho spuštění stroje. Nebezpečí úrazu!

7.1 Výměna břitu vnitřního odstraňovače ostřin

Při výměně břitů vždy používejte ochranné rukavice! Nebezpečí úrazu!

Zvedněte řezač trubek a řezací hlavu a zatáhněte vnitřní odjehlovač dopředu.
→ Demontujte upevňovací šrouby listu odjehlovače a sejměte list odjehlovače.
→ Nasad'te nový list odjehlovače.
→ Upevněte list odjehlovače šrouby.

Sroub List odjehlovače

7.2 Výměna řezného kotouče řezáku trubek

Při výměně břitů vždy používejte ochranné rukavice! Nebezpečí úrazu!

Zvedněte řezák trubek do svislé polohy a sklopte závitořeznou hlavu.
→ Směrem nahoru vytáhněte závlačku.
→ Přidržte řezný kotouč a na protilehlé straně pozvolna vytlačte válcový kolík řezného kotouče.
→ Odstraňte z čepu veškeré odřezky, nečistoty, olej apod. a drážku promažte. Vyjměte závlačku.
Do držáku břitu vložte nový řezný kotouč a nasadte zpět kolík. Válcový kolík řezného kotouče.
Do válcového kolíku řezného kotouče zastrčte novou závlačku a zajistěte ji tak, že její konce od sebe zahnete.

Držák řezného kolečka Válcový kolík Závlačka Řezný kotouč

7.3 Výměna zubového čerpadla

Při odstranění přeteče olej v zubovém čerpadle a hadicích a může znečistit podlahu. Okolo čerpadla rozložte odpadové hadry!

Při instalaci krytu čerpadla dbejte na to, aby se síťový kabel nenacházel mezi krytem čerpadla a skříní stroje. Sít'ový kabel by se mohl poškodit a mohl by vznikat svodový proud!

→ Postavte olejovou vanu a pro vypuštění oleje na řezání závitů demontujte zátku.
→ Povolte čtyři upevňovací šrouby víka čerpadla a sejměte víko čerpadla.
→ Povolte dva upevňovací šrouby zubového čerpadla a sejměte zubové čerpadlo.
→ Povolte hadicové spony a odstraňte je ze zubového čerpadla. Budťe opatrní, protože přeteče olej.
→ K novému zubovému čerpadlu připojte dvě hadice a utáhněte hadicové spony.
→ Otáčením hřídele čerpadla vyrovnejte drázku na straně stroje. Zubové čerpadlo opět upevněte 2 šrouby a víko upevněte 4 šrouby.
→ Naplňte olej na řezání závitů a spust'te dolů řezací hlavu na závity.
→ Zapněte stroj a zkontrolujte, zda z řezací hlavy na závity teče olej na řezání závitů.

Víko čer- padla 4x šrouby Zubové čerpadlo 2x šrouby Hadice Zubové čerpadlo Hřídel čer- padla

7.4 Výměna vložek upínací čelisti (H)

→ Otočte sklíčidlem a otevřete ho tak, aby se dovnitř vložil šroubovák.
→ Uvolněte šrouby, které zabezpečují vložky upínací čelisti (H1). Sklíčidlo. Otočit.
→ Vsuňte tenké támho do horní hrany pružiny a vytáhněte závlačku sklíčidla (H2).
→ Vytáhněte vložku upínací čelisti (H3).
→ Nasuňte novou vložku a zatlačte ji na místo, vyměňte pružinu a závlačku sklíčidla. Dotáhněte šroub.

Skličidlo Otočit Šroub

7.5 Výměna uhlíkových kartáčů

Dbejte na to, aby se na nové uhlíkové kartáče nedostal olej, třísky atd. Zabraňte tomu, aby na uhlíkových kartáčích zůstaly skvrny z rukavic!

→ Demontujte boční kryt.
→ Plochým šroubovákem odstraňte víčko a vytáhněte uhlíkový kartáč.
→ Zasuňte nový uhlíkový kartáč.
→ Utáhněte víčko a namontujte boční kryt.

Boční kryt Víčko

7.6 Každodenní prohlídka

Pozor! Před tím, než začnete s promazáváním, vytáhněte zástrčku ze sítě!

→ Zkontrolujte síťovou zástrčku, síťový kabel a prodlužovací kabel, zda jsou nepoškozené.
→ Zkontrolujte stav oleje
→ Pokud jsou v olejové nádrži nečistoty, odstraňte je.
→ Prohlédněte závitořezné čelisti, řezák trubek a vnitřní odstraňovač ostřin z hlediska opotřebení dílů a v případě potřeby je vyměňte.
→ Případné nečistoty z upínacích čelistí odstraňte pomocí ocelového kartáče.
→ Zkontrolujte zajištění závitových kolíků. V případě potřeby je utáhněte.
→ Pravidelně odstraňujte nečistotu a odřezky ze stroje.
→ Pokud nebudete stroj delší dobu používat, naneste na něj antikorozní mazivo.
→ Zadní ložisko hřídele musí být promazáváno pravidelně. Promazávat stroje je dovoleno pouze osobám, které se spolehlivě orientují v otázkách elektrické bezpečnosti!

8 Řešení problémů

Projev	Pravděpodobná příčina	Řešení
Nestartuje, i když je přístroj zapnutý	Nepřipojený síťový kabel	Připojte síťový kabel
	Opotřebený uhlíkový kartáč	Vyměňte uhlíkový kartáč
	Nízké napětí Nastavte na specifikované napětí
	Motor je vadný Obrat’te se na zákaznický servis
	Sít’ový kabel je poškozený nebo zlomený	Obrat’te se na zákaznický servis
Pomalé otáčení Nízké napětí		Nastavte na specifikované napětí, obrat’te se na zákaznický servis
	Motor je vadný Obrat’te se na zákaznický servis
Žádný olej na řezání závitů, příliš málo oleje na řezání závitů	V nádrži je příliš málo oleje na řezání závitů	Doplňte olej na řezání závitů
	Filtr je ucpaný třískami	Vyčistěte filtr v nádrži
	Vadné zubové čerpadlo	Vyměňte zubové čerpadlo
	Nebylo nastaveno výstupní množství oleje na řezání závitů	Nastavte výstupní množství oleje na řezání závitů
	Řezací hlava na závity není správně nastavená	Nastavte správně řezací hlavu na závity
Špatná kvalita závitu	Není nastavena hloubka a délka závitu	Nastavte řezací hlavu na závity
	Řezací čelisti jsou opotřebené a/nebo vytlučené	Vyměňte řezací čelisti
	Zhoršení stavu oleje na řezání závitů	Vyměňte olej na řezání závitů
	Nesprávný olej na řezání závitů	Použijte správný olej na řezání závitů
	Řezací čelisti nejsou správně nainstalované	Nainstalujte správně
Pohyb jednotlivých dílů je špatný	Jsou naneseny třísky a železný prach	Odstraňte třísky a železný prach

9 Příslušenství

Vhodné příslušenství najdete v hlavním katalogu nebo na www.rothenberger.com

10 Zákaznické služby

K dispozici je sít servisních středisek společnosti ROTHENBERGER, která vám poskytnou potřebnou pomoc a jejichž prostřednictvím jsou rovněž dodávány náhradní díly a zajišťovány servisní zásahy (viz seznam v katalogu nebo na webových stránkách). Příslušenství a náhradní díly můžete objednávat prostřednictvím svého specializovaného prodejce nebo RO SERVICE+ online služeb: 📄 + 49 (0) 61 95/ 800 8200 📋 + 49 (0) 61 95/ 800 7491

11.1 Kovové, elektrické a elektronické součástky

Části tohoto zařízení představují zhodnotitelný materiál a mohou být předány k recyklaci. K tomuto účelu jsou k dispozici schválené a certifikované recyklační závody. K tomu, aby jste mohli provést ekologicky přijatelnou likvidaci částí, které nelze zhodnotit (např. elektronický šrot), je nutné provést konzultaci s Vaším úřadem, který je kompetentní pro likvidaci odpadů.

Pouze pro země EU:

Neodhazujte elektrické nástroje do odpadu! Podle Evropské směrnice 2012/19/EG o odpadních elektrických a elektronických zařízeních (OEEZ) a podle jejího převedení do národního práva musejí být opotřebené elektronástroje sbírány odděleně a ode vzdány do ekologicky šetrného zpracování.

11.2 Oleje a maziva

K likvidaci použitých olejů jsou oprávněny pouze specializované firmy.

Použité a znečistěné oleje musí být skladovány a k likvidaci převáženy v neprodyšně uzavřených olejovzdorných nádobách (kovové barely).

Poškozené elektrické spotřebiče a stroje, které již nelze opravit, musí být zbaveny veškerého zbývajícího oleje.

Olejové nádrže musí být vyčištěny tak, že neobsahují žádné stopy oleje. Nesmí uniknout žádné (dokonce ani velmi malé) množství oleje do země!

İçindekiler Sayfa
