GEBRUIKSAANWIJZING SUPERTRONIC 2SE ROTHENBERGER

NL Gebruiksaanwijzing

Wij verklaren in eigen verantwoordelijkheid dat dit product overeenstemt met de van toepassing zijnde normen en richtlijnen.

Inhoudsopgave Pagina

1 Aanwijzingen betreffende de veiligheid 79

1.1 Doelmating gebruik....79
1.2 Algemene veiligheidsaanwijzingen 79
1.3 Veiligheidsinstructies 81

3.1 Overzicht (A) 83
3.2 Functiebeschrijving....83

4 Voorbereidingen voor het gebruik....83

4.1 Transport van de schroefdraadsnijmachine 83
4.2 Plaatsen van de machine 84
4.3 Elektrische aansluiting van de machine 84
4.4 De draadsnijolie....84
4.5 Controleren van de draadsnijolie 85
4.6 Instellen van de afgegeven hoeveelheid draadsnijolie 85
4.7 Aftappen van de olie....85

5 Transport en opslag (I) 85

6 Werking en bediening van de schroefdraadsnijmachine 86

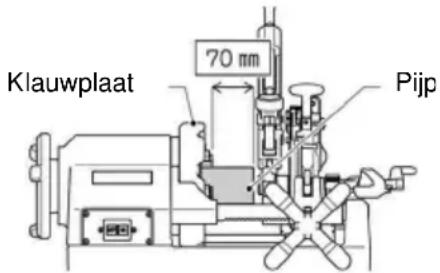

6.1 Inspannen van de werkstukken (B) 86
6.2 Snijden van de werkstukken met de pijpafsnijder (C) 86
6.3 Ontbramen van het werkstuk (D) 86
6.4 Demontage en montage van de kussens uit de draadsnijkop (E) 87

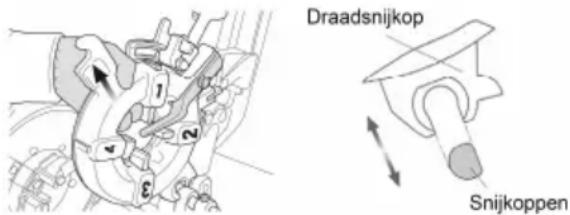

6.5 Demontage en montage van de draadsnijkop 87
6.6 Wijzigen van de draadgrootte (F)....87
6.7 Het snijden van draad (G) 87

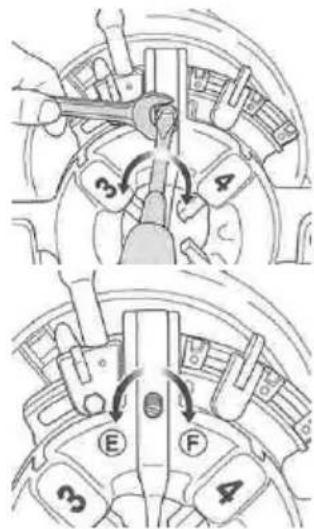

6.8 Instellen van de draadlengte....88

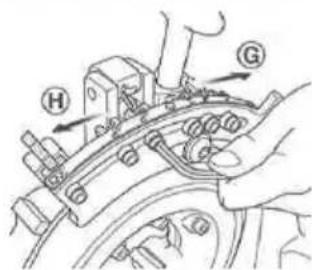

6.9 Instellen van de draaddiepte....88
6.10 Verwijderen van het werkstuk....88
6.11 Reiniging na gebruik....89

7 Onderhoud en inspectie....89

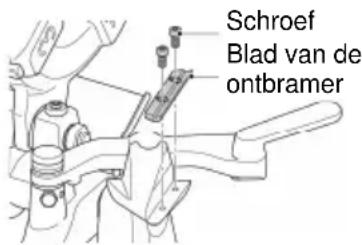

7.1 Vervangen van het blad van de binnenontbramer 89

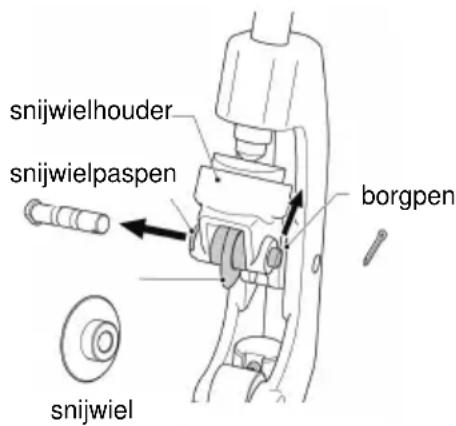

7.2 Vervangen van het snijwiel van de pijpafsnijder 89

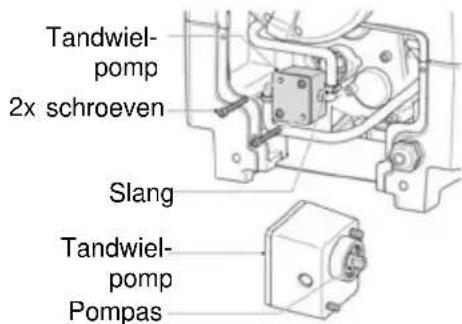

7.3 Vervangen van de tandwielpomp 89
7.4 Vervangen van de spanklauwelementen (H) 90

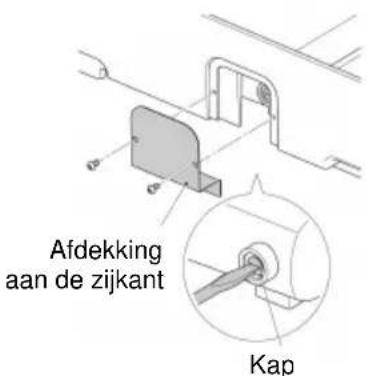

7.5 Vervangen van de koolbrstel 90
7.6 Dagelijks controle....90

8 Problemen oplossen....91

9 Toebehoren 92

10 Klantenservice....92

11 Afvalverwijdering....92

11.1 Metaal-, elektro- en elektronische onderdelen 92
11.2 Oliën en smeermiddelen....92

Gebruikte symbolen en tekens in dit document:

Gevaar!

Dit symbool waarschuwt voor lichamelijk letsel.

Let op!

Dit teken waarschuwt voor materiële schade en schade aan het milieu.

Verzoek te handelen

1 Aanwijzingen betreffende de veiligheid

De schroefdraadsnijmachine SUPERTRONIC 2SE mag alleen worden gebruikt voor het afsnijden en afbramen van pijpen en het aanbrengen van schroefdraden volgens hoofdstuk 2, "Technische gegevens.

De SUPERTRONIC 2SE schroefdraadsnijmachines mogen slechts met geschikte en door ROTHENBERGER geteste en aanbevolen snijkoppen alsook snijkussens volgens hoofdstuk 2, "Technische gegevens", worden gebruikt!

De meegeleverde veiligheidsvoetschakelaar heeft de GS-vergunning van de beroepsvereniging en is bij gebruik van de machine in de Bondsrepubliek Duitsland dwingend voorgeschreven!

Voer nooit technische of constructieve wijzigingen uit aan de schroefdraadsnijmachine en aan het toebehoren!

→ Verlies van geldigheid van de bedrijfsvergunning!
→ Gevaar voor ongevallen en letsel!

Voor het gebruik van elektrisch werktuig en machines dienen fundamentele veiligheidsmaatregelen in acht te worden genomen en te worden opgevolgd! Lees deze aanwijzingen aandachtig door, alvorens met de machine te gaan werken! Bewaar de veiligheids-instructies binnen handbereik!

1.2 Algemene veiligheidsaanwijzingen

LET OP! Voor het gebruik van elektrische gereedschappen dient u om elektrische schokken en gevaar voor verwonding of verbranding te voorkomen, de volgende fundamentele veiligheidsmaatregelen in acht te nemen.

Lees al deze aanwijzingen voor u het elektrische gereedschap in gebruik neemt, en bewaar de veiligheidsaanwijzingen goed.

Service en onderhoud:

1 Regelmatige reiniging, onderhoud en smering. Haal altijd de stekker uit het stopcontact voor u het apparaat instelt, of onderhoud of reparaties uitvoert.
2 Laat het apparaat alleen door een erkende reparateur en met originele onderdelen repareren. Dan weet u zeker dat de veiligheid van het apparaat behouden blijft.

Veilig werken:

1 Houd uw werkomgeving opgeruimd. Slordigheid op de werkplek kan tot ongelukken leiden.
2 Houd rekening met omgevingsinvloeden. Plaats elektrische gereedschappen niet in de regen. Gebruik elektrische gereedschappen niet in een vochtige of natte omgeving. Zorg voor een goede verlichting van de werkplek. Gebruik elektrische gereedschappen niet op plaatsen waar brand- of explosiegevaar bestaat.
3 Bescherm uzelf tegen elektrische schokken. Vermijd aanraking met geaarde delen (bv. buizen, radiatoren, elektrische kachels, koelapparatuur).
4 Houd andere mensen weg van het werkgebied. Laat anderen, met name kinderen, niet aan het elektrische apparaat of aan de kabel komen. Houd hen op afstand van het werkgebied.

5 Berg elektrische gereedschappen die niet in gebruik zijn veilig op. Ongebruikte elektrische gereedschappen moeten bewaard worden op een droge, hoge of afgesloten plek, buiten het bereik van kinderen.

6 Overbelast het elektrische gereedschap niet. U werkt beter en veiliger binnen het aangegeven vermogensgebied.

7 Gebruik het juiste elektrische gereedschap. Gebruik geen apparaten met weinig vermogen voor zware werkzaamheden. Gebruik het elektrische gereedschap niet voor doeleinden, waarvoor het niet bedoeld is. Gebruik bijvoorbeeld geen handcirkelzaag voor het zagen van boomtakken of houtblokken.

8 Draag de juiste kleding. Draag geen wijde kleding of sieraden, die kunnen gegrepen worden door bewegende delen. Bij werk in de buitenlucht is het dragen van schoenen met anti-slipzolen aan te bevelen. Draag een haarnet als u lang haar hebt.

9 Maak gebruik van beschermingsmiddelen. Draag een veiligheidsbril. Gebruik bij stoffige werkzaamheden een beschermingsmasker.

10 Sluit de stofzuig-apparatuur aan. Als er apparatuur aanwezig is voor het afzuigen en opvangen van stof, zorg er dan voor dat die aangesloten en op de juiste manier gebruikt wordt.

11 Gebruik de kabel niet voor doeleinden, waarvoor hij niet bedoeld is. Gebruik het netsnoer niet om de stekker uit het stopcontact te trekken. Houd de kabel verwijderd van hitte, olie en scherpe randen.

12 Zet uw werkstuk goed vast. Maak gebruik van het spangereedschap of een bankschroef, om het werkstuk op zijn plaats te houden. Zo wordt het beter op zijn plaats gehouden dan met uw hand.

13 Vermijd een abnormale lichaamshouding. Zorg dat u stevig staat en blijf altijd in even-wicht.

14 Onderhoud uw gereedschappen zorgvuldig. Houd uw gereedschap scherp en schoon, zodat u er beter en veiliger mee kunt werken. Volg de aanwijzingen voor het smeren en voor het wisselen van gereedschap. Controleer regelmatig de aansluitkabel van het elektrische apparaat en laat hem als hij beschadigd is vervangen door een erkende vakman. Controleer de verlengsnoeren regelmatig en vervang ze, als ze beschadigd zijn. Houd de handvatten droog en schoon en zorg dat er geen vet of olie op zit.

15 Trek de stekker uit het stopcontact. Als u het elektrische apparaat niet gebruikt, voor het onderhoud en bij het verwisselen van gereedschappen zoals bv. zaagbladen, boren, frezen.

16 Verwijder de sleutels. Controleer voor u het apparaat inschakelt of de sleutels en afstelgereedschappen verwijderd zijn.

17 Voorkom per ongeluk inschakelen. Controleer of de schakelaar in de uit-stand staat als u de stekker in het stopcontact steekt.

18 Gebruik verlengkabels voor buiten. Gebruik voor toepassing buiten alleen daarvoor goedgekeurde verlengsnoeren, die de betreffende markering bevatten.

19 Blijf opletten. Houd uw aandacht bij wat u aan het doen bent. Ga verstandig te werk. Gebruik het elektrische apparaat niet, als u niet geconcentreerd bent.

20 Controleer het elektrische apparaat op eventuele beschadigingen. Voor een volgend gebruik van het elektrische apparaat moet zorgvuldig gecontroleerd worden of beschermingsonderdelen of licht beschadigde onderdelen correct en volgens de voorschriften werken. Controleer of de bewegende delen correct functioneren en niet klemmen, en of er onderdelen beschadigd zijn. Alle delen moeten op de juiste manier gemonteerd zijn en aan alle voorwaarden voldoen om een correcte werking van het elektrische apparaat te garanderen.

Beschadigde beschermingsonderdelen en andere onderdelen moeten op de juiste manier gerepareerd of vervangen worden door een erkende reparateur, voor zover niet anders aangegeven in de gebruiksaanwijzing. Beschadigde schakelaars moeten in een servicecentrum vervangen worden.

Gebruik elektrische apparaten niet, als de aan/uit-schakelaar niet werkt.

21 Let op. Het gebruik van andere onderdelen en andere accessoires kan het risico op verwondingen opleveren.

22 Laat uw elektrische gereedschap repareren door een vakman. Dit elektrische apparaat voldoet aan de toepasselijke veiligheidsvoorschriften. Reparaties mogen alleen uitgevoerd worden door een deskundige en daarbij mogen alleen originele onderdelen gebruikt worden; anders loopt de gebruiker het risico op ongelukken.

1.3 Veiligheidsinstructies

Houd de vloer droog en vrij van glibberige stoffen zoals bijv. olie. Gladde vloeren leiden tot ongevallen.

Zorg door een beperking van de toegang of door een aangepaste afsluiting voor een vrije ruimte van minstens één meter rond het werkstuk, als dit uit de machine uitsteekt. Een beperking van de toegang of afsluiting van de werkplaats vermindert het risico dat iemand komt vast te zitten.

Houd alle elektrische aansluitingen droog en verwijderd van de vloer. Raak stekkers of de machine niet met vochtige handen aan. Deze voorzorgsmaatregelen verminderen het risico van een elektrische schok.

Houd uw handen verwijderd van roterende buizen of fittingen/armaturen. Schakel de machine uit, alvorens pijpdraden schoon te maken of fittingen/ armaturen op te schroeven. Laat de machine volledig tot stilstand komen, voor u de buis aanraakt. Deze werkwijze verkleint de kans dat u in roterende onderdelen blijft hangen.

Wanneer een vervanging van de aansluitkabel noodzakelijk is, dan moet dit door ROTHENBERGER of een geautoriseerde klantenservice voor elektrische gereedschappen van ROTHENBERGER worden uitgevoerd om veiligheidsrisico's te vermijden.

Breng nooit vingers, gezicht, haren of andere lichaamsdelen alsook loshangende, wijde kledingstukken in het arbeids- en intrekgebied van draaiende delen (werkstuk, snijijzerhouder, zelfcentrerende klauwplaat)! Draag geen sieraden (ringen, halskettingen)! Gevaar voor letsel en ongevallen!

In geval van storingen (ongewone geur, vibraties, abnormale geluiden) tijdens het werken met de SUPERTRONIC 2SE steeds onmiddellijk de veiligheidsvoetschakelaar bedienen en de machine in NOODSTOP schakelen!

Het is bij lopende machine verboden hennep op te brengen, de werkstukken met de hand vast te houden en soortgelijke werkzaamheden uit te voeren, het monteren en demonteren van onderdelen zoals filters, kleppen, buisstukken enz.!

Draag beschermende werkkleding! Gelaatsscherm dragen tegen wegvliegend spaan, spattende draadsnijolie alsook ev. optredende giftige chloorgasdampen (door het verbranden van draadsnijolie op hete werktuig- of werkstukoppervlakken)! Beschermkap dragen die lange haren bedekt en beschermt! Veiligheidshandschoenen dragen bij het wisselen van de draadsnijkussens, het pijpsnijdersnijwiel en de pijpontbramer! Gevaar voor snijwonden! Veiligheidshandschoenen dragen bij het wissel van werktuig en werkstuk! Schroefdraad en draadsnijkussens worden bij het draadsnijden heet! Veiligheidshandschoenen dragen! Gevaar voor letsel (uitglijden) of ev. Uitlopende draadsnijolie! Gevaar voor letsel door vochtige, glibberige en ev. Ontglippende machinedelen bij het wisselen van het werktuig!

Verwijder metaalspaan niet met behulp van perslucht! Gevaar voor oogletsel of verlies van het gezichtsvermogen!

Zorg bij gebruik binnen (gesloten vertrekken) voor voldoende ventilatie! De toegestane omgevingstemperatuur ligt tussen 0°C en 40°C!

Schakel vóór het uitwisselen van de snijkoppen, het snijwiel, de pijpontbramer steeds de machine uit en trek de stekker uit het stopcontact (stroomloos bedrijf)! De machine heeft na het uitschakelen nog een bepaalde nalooptijd tot de absolute stilstand! Geen onderdelen aanraken alvorens de machine niet absoluut stilstaat en de stekker uit het stopcontact is getrokken!

Voer bij de pijpen die van een schroefdraad zijn voorzien een beproeving op druk uit, zodat kan worden gewaarborgd dat na de montage van de pijpen geen gas of water kan ontsnappen!

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toe-passingen kan tot gevaarlijke situaties leiden.

Volg de instructies voor een juist gebruik van dit apparaat. Gebruik het apparaat niet voor andere doeleinden, zoals het boren van gaten of het draaien van een lier.

Zet de machine vast op een werkbank of onderstel. Ondersteun lange zware pijpen met pijpsteunen.

Ga tijdens het bedienen van de machine aan de kant staan waar de ACHTERUIT/UIT/VOORUIT of VOORUIT/ACHTERUIT schakelaar zich bevindt.

Laat de afdekkingen op hun plaats zitten. Gebruik de machine niet als de afdekkingen verwijderd zijn.

Gebruik deze machine niet wanneer het voetpedaal gebroken is of ontbreekt.

Zorg ervoor dat het elektrisch gereedschap stabiel geplaatst of bevestigd is, zoals dat geldt voor elektrisch gereedschap, dat op een onderstel gemonteerd of op de vloer bevestigd kan worden.

Controleer de verlengkabels regelmatig en vervang ze indien ze beschadigd zijn.

Alvorens het gereedschap verder te gebruiken, moet zorgvuldig worden nagegaan of het naar behoren werkt en de beoogde functie vervult.

Laat defecte schakelaars vervangen door een erkend servicecentrum.

Het gebruik van toebehoren of hulpstukken die niet in deze gebruikershandleiding worden aanbevolen, kan letsel veroorzaken.

Snijmateriaal .... Staal, roestvrij staal

Snelheid onder nulbelasting .... 38min ^1 (rpm)

Universele eenfasemotor 1150W

Frequentie 50/60 Hz

Afmetingen (Ixbxh) 570 × 435 × 360mm

Gewicht (zonder toebehoren) ..... 46kg

Draadsnijkop ...... Automatische snijkop 1/2“ – 2“ of 2 SE snijkoppen

Draadsnijkussens 1/2“ – 3/4“, 1“ – 2“ (Optional 1/4“ – 3/8“ no. 56369)

Geluidsdrukniveau ( L_pA ) 85 dB (A) | K_pA 3 dB (A)

Geluidsvermogensniveau (LWA) .... 96 dB (A) | KWA 3 dB (A)

De geluidsdruk tijdens het werken kan de waarde van 85 dB (A) overschrijden. Draag een gehoorbescherming! Meetwaarden bepaald volgens EN 61029-1.

Totale trillingswaarde 2,5 m/s | K=1,5m/s ^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 61029 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschap-

pen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

3 Werking van de machine

3.1 Overzicht (A)

1 Pijpafsnijder 8 Snij-ijzerhouder
2 Draadsnijkussens 10 T-handvat
3 Binnenontbramer 11 Stelschroef
4 Beitelslede 12 Selectorpen
5 Olieaftapplug 13 Selektorblock
6 Aanvoerhandwiel 14 Nokschijf
7 Zelfcentrerende klauwplaat 15 Vastzethefboom klauwkop

3.2 Functiebeschrijving

In de schroefdraadsnijmachine SUPERTRONIC 2SE wordt op werkstukken zoals pijpen en stangen draad gesneden of opgedraaid.

De machine bestaat uit:

• een aandrijfmotor die de zelfcentrerende klauwplaat in een draaiende beweging brengt
• een snij-ijzerhouder om het werkstuk vast te houden
• een pijpafsnijder om het werkstuk de juiste lengte te geven
• een binnenontbramer
• een draadsnijkop, om het werkstuk van een schroefdraad te voorzien
• een oliepomp die voor de smering en koeling zorgt door middel van draadsnijolie
• een aan beide zijden geleide beitelslede met vertande aanvoer
• spaanopvang- en oliebak
• een veiligheidsvoetschakelaar
• een naloopbeperking.

4 Voorbereidingen voor het gebruik

4.1 Transport van de schroefdraadsnijmachine

Buig door de knieën wanneer u de machine optilt, om uw rug tegen overbelasting te beschermen.

! Beitelslede dusdanig bevestigen, dat zij tijdens het transport van de machine niet kan bewegen. Om de machine op te tillen, deze aan de machinebodem vasthouden. Vat de machine bij het dragen niet aan de zelfcentrerende klauwplaat of aan de binnenontbrame!
Indien de machine met de daarin gebleven draadsnijolie wordt getransporteerd, kan het gebeuren dat de olie ten gevolge van vibraties naar buiten spat en de kleding verontreinigt!
Door de verontreiniging met draadsnijolie is de machineglibberig. Zorg ervoor, dat de machine u bij het optillen niet uit de handen glijd!

4.2 Plaatsen van de machine

Machine op een effen oppervlak zonder tussenruimte of op een effen werkbank plaatsen. De zelfcentre-rende klauwplaat moet in verhouding tot de ander machinedelen hoger liggen, zodat er geen draad-snijolie over de bewerkte pijp uitlopen en de vloer kan verontreinigen. Machine op een plaats opstellen waar geen vochtigheid heers!

hoger lager

Indien de door de machine en het draaiende werkstuk gevormde gevarenzc-neniet overzichtelijk is, dienen de draaiende werkstukken bijvoorbeeld op de juiste lengte te worden ingekort of dient de gevarenzone door afbakening of waarschuwingsposten te worden beveiligd. De veiligheidsvoorzieningen dienen veilig te worden opgesteld of bevestigd. Wanneer hiervoor stutten worden gebruikt, moeten deze stabiel zijn, in de hoogte verstelbaar en voldoende van aantal zijn!

4.3 Elektrische aansluiting van de machine

Noch de machine, noch de werkstukken op de aansluitkabel plaatsen. Hij kan daardoor worden beschadigd. Gevaar door elektrische schok!

Netstekker en netkabel geenszins met natte handen aanraken. Gevaar door elektrische schok!

De spanning op het typeplaatje van de machine moet absoluut overeenstemmen met de stroombron. Anders kan de machine heetlopen, rook ontwikkelen, in brand geraken en worden beschadigd!

Let er bij het aansluiten van de machine op het elektrische net op, dat de schakelaar op „UIT“ staat. Anders bestaat het gevaar, dat de machine bij aansluiting op het elektrische net onopgemerkt en zonder toezicht aanloopt. Gevaar voor letsel en ongevallen!

De geïntegreerde overbelastingsbeveiliging stopt de machine automatisch bij overbelasting en stroomschommelingen. Pas na het verstrijken van één minuut is herinschakelen mogelijk!

Gebruik de verlengkabel H07 RN 3 x 1,5 mm2! De kabel mag niet langer dan 30 m zijn!

4.4 De draadsnijolie

Gebruik voor het snijden ROTHENBERGER – hoogrendement-draadsnijolie artikelnr. 65010. Deze olie is niet geschikt voor het snijden van drinkwaterleidingen!

Als alternatief kunt u ROTHENBERGER – hoogrendement-draadsnijfl uïd artikelnr. 6.5015 gebruiken. Dit fluïdum is voor het snijden van alle pijpleidingen (incl. drinkwaterleidingen) geschikt.

Bewaar draadsnijoliën uit de buurt van kinderen!

Draadsnijolie niet verdunnen en ook niet met andere oliën mengen. Indien de draadsnijolie zich met water mengt, wordt het melkachtig wit, zijn kwaliteit wordt slechter en de gesne- den draad is eveneens van een minder goede kwaliteit. Het is raadzaam de olie dan te verversen.

Directe zonbestraling vermijden en de olie in het donker opslaan.

Het oliereservoir na gebruik goed sluiten, zodat er geen vuil of water kan binnendringen!

LET OP LIJDERS AAN ALLERGIEEN!

Als de huid in contact komt met draadsnijolie kan dit leiden tot irritatie van de huid, ontstekingen en allergische reacties. Draag bij de omgang met de olie beschermende kleding of bedek delen van de huid die gevaar lopen. Komt uw huid toch een keer in aanraking met de olie, was deze dan onmiddellijk met leidingwater en zeep. Bij ver-

branding van de draadsnijolie op hete werkstuk- of werktuigoppervlakken kunnen giftige dampen of gassen ontstaan (bijv. chloorgas bij het verbranden van rode olie). Heeft u toevallig deze olienevel of oliedampen ingeademd, ga dan onmiddellijk aan de verse lucht en consulteer zonder uitstel een arts!

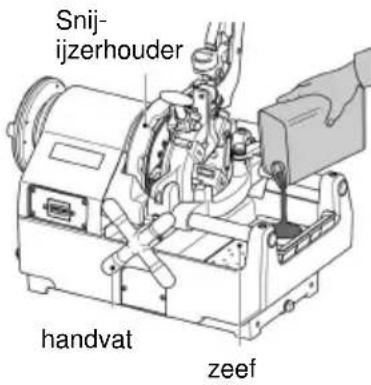

4.5 Controleren van de draadsnijolie

Als de machine wordt gereinigd, onderhouden, gecontroleerd of gerepareerd moet u de machine in ieder geval uitschakelen en de stekker uit het stopcontact trekken!

→ Draai het handvat met de wijzers van de klok in, om de beitelslede naar de snij-ijzerhouder toe te bewegen.
→ Vul aan de rechterzijde van de machine de meegeleverde draadsnijolie bij tot zij ter hoogte staat van het zeefvlechtwerk.
→ Let erop, dat de machine uitgeschakeld is en steeds de netstekker opnieuw in het stopcontact.
→ Schakel de machine in en ga na of de draadsnijolie uit de draadsnijkop naar de snijkussens vloeit. Wordt niet de juiste hoeveelheid olie afgegeven, dan moet u dit regelen met de olieregelschroef.

Snij- ijzerhouder handvat zeef

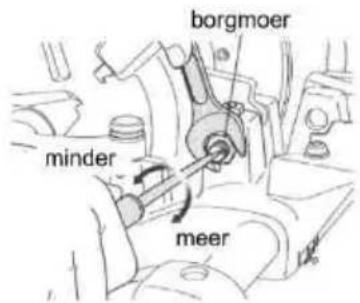

4.6 Instellen van de afgegeven hoeveelheid draadsnijolie

Als de machine wordt gereinigd, onderhouden, gecontroleerd of gerepareerd moet u de machine in ieder geval uitschakelen en de stekker uit het stopcontact trekken!

→ Draai het handvat tegen de wijzers van de klok in, om de beitelslede naar de snij-ijzerhouder toe te bewegen.
→ Vul aan de rechterzijde van de machine de meegeleverde draadsnijolie bij tot zij ter hoogte staat van het zeefvlechtwerk.
→ Let erop, dat de machine uitgeschakeld is en steeds de netstekker opnieuw in het stopcontact.
→ Schakel de machine in en ga na of de draadsnijolie uit de draadsnijkop naar de snijkussens vloeit. Wordt niet de juiste hoeveelheid olie afgegeven, dan moet u dit regelen met de olieregelschroef.

borgmoer minder meer

4.7 Aftappen van de olie

Neem hierbij ook de voorschriften met betrekking tot de veiligheid en de milieuvriendelijke afvoer in hoofdstuk 11 in acht!

Handwiel, interne ontbramer en spanplaat kunnen gemakkelijk worden verwijderd.

Daardoor is het apparaat compact, kan het gemakkelijk worden opgeborgen en getransporteerd.

Handwiel verwijderen (I1)

→ Draai de schroef voor de bevestiging van het handwiel los.
→ Trek het handwiel uit.

Interne ontbramer verwijderen (I2)

→ Verwijder de schroef voor de bevestiging van de interne ontbramer.
→ De ontbramer omhoog uittrekken.

Spanplaat verwijderen (I3)

→ Draai de schroef voor de bevestiging van de spanplaat los.

→ Schuif de spanplaat iets omhoog en verwijder de spanplaat.

6 Werking en bediening van de schroefdraadsnijmachine

6.1 Inspannen van de werkstukken (B)

De beitelslede kan het frame raken, alvorens het draadsnijden is voltooid; daardoor kunnen snijijzerhouder en machine worden beschadigd. Daarom moet tussen de aan het werkstuk gesneden draad en de snijijzerhouder een afstand worden aangehouden van minstens 70 mm!

Klauwplaat 70 mm Pijp

→ Kantel de pijpafsnijder en de draadsnijkop naar boven, zodat ze niet in de weg staan en zet de binnenontbramer aan de achterkant aan.
→ Breng het werkstuk vanaf de kant van de zelfcentrerende klauwplaat in (B1) en zet de zelfcentrerende klauwplaat stevig vast (B2).
→ Houd het werkstuk op de zijde van de snij-ijzerhouder met de rechterhand vast en trek het geleidelijk met de snijijzerhouder vast (B3).
→ Ga na of alle spanklauwen contact hebben met het werkstuk.
Hebben niet alle spanklauwen goed contact met het werkstuk, dan zal het waggelen, en noch het snijden noch het draadsnijden kan correct worden uitgevoerc!
→ Klem het werkstuk vlot in en trek het stevig vast.
Gebruik bij lange of zware pijpen in ieder geval de bril artikelnr. 56047, om een waggelen of verdraaien van het werkstuk tijdens het draaien of het kantelen van de machine ten gevolge van het gewicht van het werkstuk te voorkomen. Werkstuk en machine kunnen anders instabiel worden!

6.2 Snijden van de werkstukken met de pijpafsnijder (C)

Raak het snijvlak niet aan met blote handen, het kan heet zijn en scherpe kanten hebben. Gevaar voor letsel en brandwonden!

Wordt het handvat van de pijpafsnijder met geweld gedraaid, dan neemt het snijvlak van de pijp een ovale vorm aan, waardoor een correct draadsnijden onmogelijk wordt. Beweeg het handvat van de pijpafsnijder daarom een halve omwenteling per volledige pijpdraaiing!

Kantel de pijpafsnijder naar boven, zodat hij niet in de weg staat. Draai het aanvoerhandweil met de wijzers van de klok in, om de pijpafsnijder in de vereiste positie voor het snijden van het werkstuk te brengen.
→ Beweeg de pijpafsnijder naar beneden op het werkstuk en druk dan op de schakelaar AAN of druk op de voetschakelaar.
→ Draai het handvat van de pijpafsnijder krachtig met de wijzers van de klok mee en begin het werkstuk te snijden.
→ Zwenk de pijpafsnijder opnieuw naar boven en terug.

Verzamel de gesneden pijpen niet in de goot. Neem deze onmiddellijk na het beëir-digen van het snijproces uit de goot!

6.3 Ontbramen van het werkstuk (D)

De punt van de binnenontbramer is heel scherp. Raak de punt niet met de blote hand aan. Gevaar voor snijwonden en letsel!

→ Trek de binnenontbramer naar u toe.

→ Draai het aanvoerhandwiel met de wijzers van de klok in, om de snijkant van de ontbramer tot dichtbij het kopvlak van de zich draaiende pijp te brengen.
→ Draai de handgreep verder, druk om te ontbramen de snijkant van de ontbramer tot tegen het binnenste van de pijp.

6.4 Demontage en montage van de kussens uit de draadsnijkop (E)

Draag veiligheidshandschoenen om snijwonden aan de handen veroorzaakt door de kussens te voorkomen!

Demontage:

→ Trek de vastzethefboom in richting „A“.
→ Plaats de selectorpen (zilverkleurig) in het selectorblok.
→ Til de draadsnijkop uit de machine en trek de kussens nr. 1 tot en met 4 af.

Montage:

→ Trek de vastzethefboom in richting „A“.
→ Plaats de selectorpen (zilverkleurig) in het selectorblok.
→ Plaats de kussens met hetzelfde getal als op de betreffende draadsnijkop en laat deze hoorbaar vergrendelen.
→ Slide nokplaat richting C totdat er een klik geluid uit vergrendeling.
→ Controleer of de getallen op de draadsnijkop en op de kussens op dezelfde zijde zijn.
Een nauwkeurige tikken is alleen mogelijk als het getal op de sleuf van de draadsnij-kop met het getal op de wang match draac! Tappers kaken na het veranderen van een vaste zitplaats. Tappers kop na de wijz-ging of vervanging van de draad-snijden bakken vaste sluis in het hulpprogramma sled test!

6.5 Demontage en montage van de draadsnijkop

→ Til de draadsnijkop tot op halves hoogte
→ Breng de draadsnijkop in diagonale positie en verwijder hem.
→ Pas nadat zich de draadsnijkop parallel aan de vlakke zijde van de snijkoppen bevindt, kan hij uit de machine worden verwijderd resp. in de machine worden ingebouwd.

Draadsnijkop Snijkoppen

6.6 Wijzigen van de draadgrootte (F)

→ Vergewis u ervan, dat de draadsnijkop op de beitelslede zit en dat de kussens met de draad grootte overeenstemmen.
→ Plaats de selectorpen in het selectorblok met de vereiste draadgrootte.
→ De grootte is op het betreffende selectorblok aangegeven.

6.7 Het snijden van draad (G)

→ Trap bij gevaar het pedaal van de veiligheidsvoetschakelaar volledig in. De machine komt daardoor tot stilstand.
→ Om de machine opnieuw te starten, drukt u de vrijgaveknop zijdelings van de veiligheidsvoetschakelaar.

Om nauwkeurig gesneden draad te kunnen waarborgen, moet u de volgende aanwijzingen in acht nemen:

Gebruik voor het draadsnijden uitsluitend ruw materiaal in perfecte staat. Bij gebruik van vervormde en/of scheef op lengte gebrachte pijpen is het snijden van draad die aan de norm voldoet niet mogelijk.

Gebruik de voor de draadgrootte passende draadsnijkop en de overeenkomstige draad snijkussens.

Bevestig de draadsnijkop zoals voorgeschreven op de beitelslede.

Leg de draadsnijkop niet directen zonder bescherming op de vloer en behandel hem nauwgezet.

Zorg ervoor dat de draadsnijolie op de draadsnijkussens vloeit!

→ Laat de draadsnijkop neer en breng het T-handvat aan, waarbij dit volledig in richting "B" wordt gedrukt tot de draadsnijkussens in de werkpositie vergrendelen
→ Schakel de machine in met de voetschakelaar, draai het handvat met de wijzers van de klok in, zodat de kussens op het werkstuk drukken.
→ Laat het handvat los zodra twee tot drie gangen gesneden zijn.
→ De draadsnijkussens worden automatisch geopend via een lengteaanslaghefboom, als de draad volledig is gesneden.
→ Schakel de machine uit door de voet van de veiligheidsvoetschakelaar te nemen.

6.8 Instellen van de draadlengte

De draadlengte wordt reeds door de fabrikant binnen de standaardlengte ingesteld, kan ech-ter naar behoefte worden gewijzigd.

→ Houd de schroef met een schroevendraaier en vervang de hex.

→ Draai de schroef voor een lange draad in de richting van "F", voor kortere draden in de richting van de "E". De draad lengte kan worden verhoogd met ongeveer 2 mm per halve revolutie veranderd.

→ Bewaar de schroef, zonder te draaien met een schroevendraaier endraai de hex opnieuw.

6.9 Instellen van de draaddiepte

→ Stel de Selektorpin niet in de verstelbare Selektorblock.

→ Draai de schroef en schuif de Selektorblock om de draad diepte.

→ Voor diepere draad duw in de richting van "G", voor vlakkere schroefdraad in de richting van "H". De draad diepte kunnen schaal tot een 1,5 tot 2 mm onder of boven moet worden gewijzigd.

→ Controleer de snede met de hulp van een pijp voor het meten van conische draad, enz., en de juiste instelling als nodig is.

Controleer de gesneden pijp met behulp van een meetinstrument voor kegelvormige schroefdraden enz. en corrigeer de instelling indien dit nodig mocht zijn.

6.10 Verwijderen van het werkstuk

Het werkstuk is door de draadsnijolie vochtig en glibberig. Let er zorgvuldig op, dat u het werkstuk bij het verwijderen uit de machine niet ontglipt en daarbij bijv. op de voeten valt!

→ Draai het aanvoerhandwiel tegen de wijzers van de klok in en breng de beitelslede terug.
→ Maak het snijijzerhouder los.
→ Maak de zelfcentrerende klauwplaat los en trek er het werkstuk uit.

6.11 Reiniging na gebruik

Verwijder metaal- en kunststofspaan niet met behulp van perslucht! Gevaar voor oogletsel of verlies van het gezichtsvermogen! Metaalspaan met scherpe kanten niet met blote handen aanvatten. Gevaar voor letsel! Veiligheidshand-schoenen dragen!

→ Verwijder het op de machine en daar rond verstrooide spaan.
→ Gebruik een draadborstel om de snij-ijzerhouder, de draadsnijkussens van de draadsnijkop en de binnenontbramer van spaan te ontdoen en schoon te maken.
→ Wis met een poetsdoek de draadsnijolie die over de machine en de arbeidsplaats is gespat.

7 Onderhoud en inspectie

Het vervangen van de netstekker of het netsnoer moet altijd worden gedaan door de fabri-kant van het elektrische apparaat of door zijn klantenservice.

Alle machine zijn bij gebruik onderhevig aan natuurlijke slijtage. Zij dienen regelmatig te worden onderhouden en de aan slijtage onderhevige onderdelen moeten worden vervangen.

Deze werkzaamheden mogen slechts door een geautoriseerd ROTHENBERGER- servicestation worden verricht! Hierbij heeft u volledige garantie voor materiaal en prestatie!

Als de machine wordt gereinigd, onderhouden, gecontroleerd of gerepareerd dient zij te worden uitgeschakeld en is de netstekker uit het stopcontact te trekken. Vermijd beslist een ongecontroleerd aanlopen van de machine!

7.1 Vervangen van het blad van de binnenontbramer

Draag voor het vervangen steeds veiligheidshandschoenen. Gevaar voor snijwonden en letsel!

→ Pijpsnijder en snijkop optillen en de interne ontbramer naar voren trekken.
→ De schroeven voor de bevestiging van het blad van de ontbramer verwijderen en het blad van de ontbramer uitnemen.
→ Nieuw blad voor de ontbramer plaatsen.
→ Blad van de ontbramer met schroeven bevestigen.

Schroef Blad van de ontbramer

7.2 Vervangen van het snijwiel van de pijpafsnijder

Draag voor het vervangen steeds veiligheidshandschoenen. Gevaar voor snijwonden en letsel!

→ Breng de pijpafsnijder in rechtopstaande positie en laat de draadsnijkop neer.
→ Trek de borgpen naar boven toe af.
→ Houd het snijwiel vast en schuif de snijwielpaspen er aan de tegenoverliggende zijde langzaam uit.
→ Schaafsel, verontreinigingen, olie enz. van de stift verwijderen en de moer insmeren.
→ Plaats een nieuw snijwiel in de meshouder en steek er de pen weer in.
→ Plaats een nieuwe borgpen in de snijwielpaspen en borg deze door ze uit elkaar te buigen.

snijwielhouder snijwielpaspen borgpen snijwiel

7.3 Vervangen van de tandwielpomp

De olie in de tandwielpomp en in de slangen loopt over als u deze verwijdert, als gevolg daarvan kan de bodem verontreinigd raken. Leg een oude doek rondom de tandwielpomp!

Let er bij de montage van de pompafdekking op dat de stroomkabel niet tussen de pompafdekking en de behuizing van de machine aanwezig is. De stroomkabel kan daardoor worden beschadigd en tot lekstroom leiden!

→ Oliebak plaatsen en de stop uitnemen om de olie voor het draadsnijden af te tappen.

→ De vier schroeven ter bevestiging van de pompdeksel losdraaien en de pompdeksel afnemen.

→ Twee schroeven ter bevestiging van de tandwielpomp losdraaien en de tandwielpomp verwijderen.

→ Slangklemmen losmaken en van de tandwielpomp verwijderen. Wees voorzichtig, omdat olie overloopt.

→ Twee slangen aan de nieuwe tandwielpomp bevestigen en met slangklemmen vast aantrekken.

→ De pompas draaien en met de moer ten opzichte van de kant van de machine uitlijnen. De tandwielpomp met 2x schroeven en het deksel met 4x schroeven weer bevestigen.

→ Olie voor het draadsnijden vullen en de draadsnijkop verlagen.

→ Machine inschakelen en testen of de olie voor het draadsnijden uit de draadsnijkop vloeit.

Pompdek sel 4x schroeven

Tandwiel- pomp 2x schroeven Slang Tandwiel- pomp Pompas

7.4 Vervangen van de spanklauwelementen (H)

→ Draai de snij-ijzerhouder en open hem zo wijd, tot er een schroevendraaier.

→ Draai de schroeven los waarmee de spanklauwelementen bevestigd zijn (H1).

→ Plaat een dunne staaf op de veerbovenkant en trek er de veer en de snij-ijzerhouderpen uit (H2).

→ Trek het spanklauwelement naar voren (H3).

→ Plaats een nieuwe spanklauwelement en schuif het volledig tegen de achterkant, vervang de veer en de snij- ijzerhouderpen. Draai de schroef stevig vast.

Snij-ijzerhouder Draaien Schroef

7.5 Vervangen van de koolbrstel

Zorg ervoor dat de nieuwe koolborstel vrij is van olie, vuil enz. Voorkom dat vlekken op de handschoenen op de koolborstel achterblijven!

→ Afdekking aan de zijkant verwijderen.
→ De kap met een platte schroevendraaier verwijderen en de koolborstel uittrekken.
→ Een nieuwe koolborstel plaatsen.
→ De kap vastdraaien en de afdekking aan de zijkant weer plaatsen.

Afdekking aan de zijkant Kap

7.6 Dagelijks controle

Let op! Vóór het begin van de werkzaamheden dient de netstekker uit het stopcontact te worden getrokken!

→ Controleren of netstekker, netkabel en verlengingskabel onbeschadigd zijn
→ Correct gevulde oliebak

ROTHENBERGER

NEDERLANDS

→ Bij verontreinigingen in de olietank, deze reinigen
→ Draadsnijkussens, pijpafsnijder en binnenontbramer op ev. afwrijving controleren
→ Spanklauwen bij verontreiniging met draadborstel reinigen
→ Controleren of de passchroeven stevig vastzitten; ev. aandraaien
→ Machine regelmatig van vuil en spaan ontdoen
→ Anticorrosievet opbrengen bij lange buitenwerkingstelling.
→ De achterste geleiding van de hoofdspil dient regelmatig op voldoende smering te worden ge controleerd. Het smeren mag slechts door een elektrotechnisch geïnstrueerd persoon gebeuren!

8 Problemen oplossen

Symptoom Mogelijke reden	Oplossing
Start niet, ook niet als het apparaat is ingeschakeld	Stroomkabel is niet aangesloten	Stroomkabel aansluiten
	Koolborstel versleten Koolborstel vervangen
	Lage spanning Op de aangegeven spanning instellen
	Motor defect Neem contact op met de klantenservice
	Stroomkabel is beschadigd of gebroken	Neem contact op met de klantenservice
Langzame omdraaiing Lage spanning Op de aangegeven spanning instellen, contact opnemen met de klantenservice
Geen olie voor het draadsnijden, te weinig olie voor het draadsnijden	Te weinig olie voor het draadsnijden in de tank	Olie voor het draadsnijden bijvullen
	Filter is verstopt met schaaf-sel	Filter in de tank reinigen
	Tandwielpomp defect Tandwielpomp vervangen
	De hoeveelheid uitgevoerde olie voor het draadsnijden werd niet ingesteld	De hoeveelheid uitgevoerde olie voor het draadsnijden instellen
	De draadsnijkop is niet cor-rect ingesteld	Snijkop correct instellen
Slechte kwaliteit schroefdraad	Diepte en lengte van de schroefdraad werden niet ingesteld	Snijkop instellen
	Snijbekken zijn versleten en/of afgewezen	Snijbekken vervangen
	Verslechtering van de olie voor het draadsnijden	Olie voor het draadsnijden vervangen
	Onjuiste olie voor het draad-snijden	Juiste olie voor het draadsnij-den gebruiken
	De snijbekken zijn niet correct ingebouwd	Correct inbouwen
De beweging van de afzon-derlijke delen is slecht	Schaafsel en ferrometaalstof heeft zich vastgezet	Schaafsel en ferrometaalstof verwijderen

9 Toebehoren

Passende accessoires vindt u in de hoofdcatalogus of op www.rothenberger.com

10 Klantenservice

De ROTHENBERGER service-locaties zijn er om u te helpen (zie lijst in de catalogus of online). Via deze service-locaties zijn ook vervangende onderdelen verkrijgbaar. Bestel uw accessoires en reserveonderdelen via de vakhandel of RO SERVICE+ online: 📞 + 49 (0) 61 95/ 800 8200 📋 + 49 (0) 61 95/ 800 7491 ✉ [e-mail] - www.rothenberger.com

11 Afvalverwijdering

11.1 Metaal-, elektro- en elektronische onderdelen

Delen van het apparaat zijn recyclebare materialen en kunnen dus opnieuw worden gebruikt. Hiertoe staan geregistreerde en gecertificeerde recyclebedrijven ter beschikking. Voor de milieuvriendelijke verwerking van de niet-recyclebare delen (bijv. elektronisch schroot) dient u de plaatselijk bevoegde afvaldiensten te raadplegen.

Alleen voor de EU-landen:

Werp elektrisch gereedschap niet in het huisvuil! Volgens de Europese richtlijn 2012/19/EG betreffende uitgediende elektro- en elektronica-apparatuur en haar omzetting in nationaal recht moet niet meer bruikbaar elektrisch gereedschap afzonderlijk worden verzameld en milieuvriendelijk voor recycling beschikbaar worden gesteld.

11.2 Oliën en smeermiddelen

Het afvoeren van afgewerkte olie mag uitsluitend aan gespecialiseerde bedrijven worden toevertrouwd.

Afgewerkte en verontreinigde olie moet in gesloten, oliebestendige vaten (van metaal) wor-den bewaard en afgevoerd.

Defecte, niet-herstelbare elektrische apparatuur en machines moeten worden geopend en volkomen van olie worden gereinigd.

Oliebakken moeten volledig – ook van oliesporen – worden gereinigd. Oliën (ook kleine hoeveelheden) mogen in geen geval in de aarde dringen!

Índice Página

→ Sätt i en ny kolborste.

Svars (bez piederumiem) 46kg
