KÄYTTÖOHJE SUPERTRONIC 2SE ROTHENBERGER

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on allalueteltujen standardien ja standardomisasiakirjojen vaatimusten mukainen.

DEKLARACJA ZGODNOŚCI EU

1 Turvallisuus....151

1.1 Määräystenmukainen käyttö....151
1.2 Yleiset turvallisuusohjeet 151
1.3 Turvallisuusohjeet....152

2 Tekniset tiedot 154

3 Kierteityskoneen toiminnot....154

3.1 Yleiskatsaus (A) 154
3.2 Toiminnan kuvaus 154

4 Ennen käyttöönottoa....155

4.1 Kierteityskoneen kuljetus....155
4.2 Koneen asennus....155
4.3 Sähkökytkentä....155
4.4 Kierteitysöljy 156
4.5 Kierteitysöljyn tarkistus 156
4.6 Kierteitysöljymäärän asetus....156
4.7 Öljyn poistaminen....157

5 Kuljetus ja varastointi (I) 157

6 Kierteityskoneen käyttö....157

6.1 Työstökappaleiden kiinnitys (B) 157
6.2 Työstökappaleen leikkaaminen putken leikkauslaitteella (C) 157
6.3 Työstökappaleiden kalviminen (D) 158
6.4 Kierteitysleukien poistaminen kierteestä ja niiden asennus kierteityspäähän (E) ...... 158

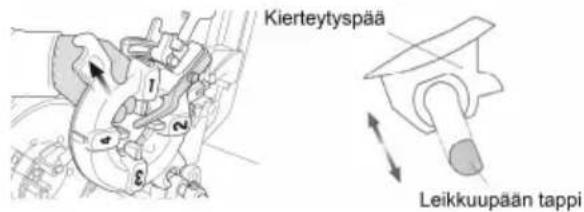

6.5 Kierteytyspään irroittaminen kelkasta ja asentaminen kelkkaan 158
6.6 Kierrekoon vaihtaminen (F)....159
6.7 Kierteitys (G) 159

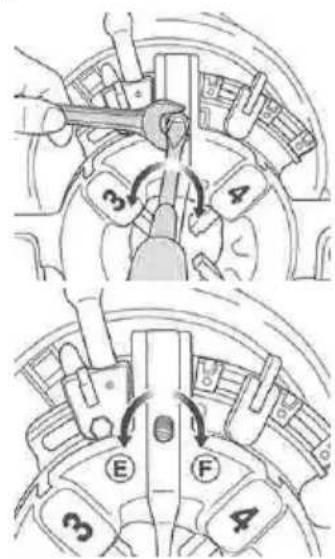

6.8 Kierrepituuden asettaminen....159

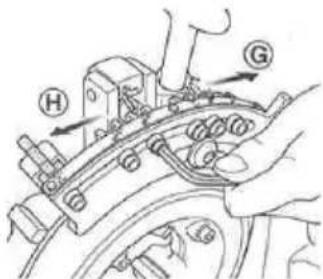

6.9 Kierresyvyyden asettaminen....160
6.10 Työstökapaleen poistaminen 160
6.11 Puhdistus käytön jälkeen 160

7 Huolto ja tarkistukset....160

7.1 Sisäisen purseenpoistolaitteen terän vaihto 160

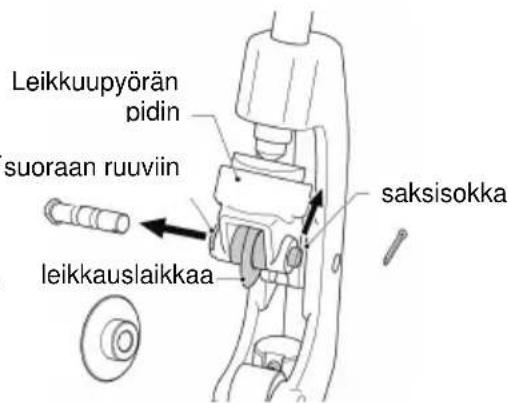

7.2 Putken leikkauslaitteen leikkauslaikan vaihto 160

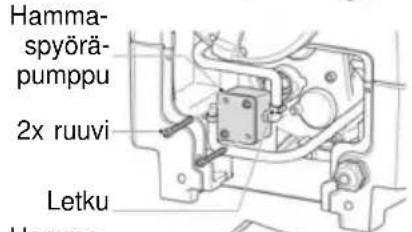

7.3 Hammaspyöräpumpun vaihtaminen 161
7.4 Puristusleukojen osien vaihto (H)....161
7.5 Hiiliharjan vaihtaminen....161
7.6 Päivittäinen tarkistus....162

8 Vianmääritys 162

9 Lisävarusteet....163

10 Asiakaspalvelu....163

11 Kierrätys....163

11.1 Metalliset, sähkö- ja elektroniset osat 163
11.2 Öljyt ja voiteluaineet 163

Dokumentissa käytetyt merkinnät:

Vaara!

Merkki varoittaa loukkaantumisista.

Huom!

Merkki varoittaa esine- ja ympäristövahingoista.

Viittaa toimenpiteisiin

1 Turvallisuus

1.1 Määräystenmukainen käyttö

Kierteityskonetta SUPERTRONIC 2SE saa käyttää ainoastaan leikkaamiseen, luomiseen ja purseen poistamiseen luvun 2 "Tekniset tiedot" mukaisesti.

Kierteityskonetta SUPERTRONIC 2SE saa käyttää ainoastaan sopivilla kierteityspäillä, jotka ROTHENBERGER Werkzeuge GmbH on tutkinut ja hyväksynyt, sekä kierteitysleuoilla luvun 2 "Tekniset tiedot" mukaisesti.

Tuotteen mukana toimitetun turvapolkimen on hyväksynyt ammatillisen vastuun vakuutusyhtiöliitto (GS-hyväksyntä) ja kyseisen polkimen käyttö on pakollista käytettäessä konetta Saksassa.

Älä koskaan tee teknisiä tai malliin liittyviä muutoksia kierteityskoneeseen tai sen lisävarusteisiin.

→ Tämä voi mitätöidä koneen käyttöluvan ja tällöin on olemassa onnettomuus- ja henkilövahinkovaara.

Sähkövälineitä ja -koneita käytettäessä on noudatettava perusturvallisuusohjeita niin, että sähköisku-, henkilövahinko- ja tulipalovaarat vältetään. Lue ohjeet huolellisesti ennen koneen käyttöä. Pidä turvallisuusohjeet aina saatavilla.

1.2 Yleiset turvallisuusohjeet

HUOMIO! Noudata seuraavia yleisiä turvallisuusohjeita oikosulun, tapaturman ja tulipalon varalta sähkötyökaluja käyttäessäsi.

Lue kaikki ohjeet ennen kuin alat käyttää laitetta. Säilytä turvallisuusohjeet hyvin.

Huolto ja kunnossapito:

1 Säännöllinen puhdistaminen, huolto ja voitelu. Irroita pistoke pistorasiasta ennen laitteen säätöjä, huoltoja ja korjauksia.
2 Anna ainoastaan pätevien ammattilaisten korjata laite. Korjauksessa on käytettävä al-kuperäisiä varaosia. Näin varmistat, että laite on aina käyttöturvallisessa kunnossa.

Turvallinen työskentely:

1 Pidä työpiste hyvässä järjestyksessä. Työpisteen epäjärjestys saattaa aiheuttaa vahinko- ja.
2 Ota huomioon ympäristön olosuhteet. Älä jätä sähkötyökaluja sateeseen. Älä käytä sähkötyökaluja märässä tai kosteassa paikassa. Huolehdi työpisteen hyvästä valaistuksesta. Älä käytä sähkötyökaluja paikassa, jossa on palo- tai räjähdysvaara.
3 Suojaa itsesi sähköiskun varalta. Vältä koskemasta maadoitettuihin laitteisiin (esim. putket, patterit, sähköliedet, jäähdyttimet).
4 Pidä ulkopuoliset pois työpisteestä. Huolehdi, että ulkopuoliset, erityisesti lapset, eivät pääse käsiksi sähkötyökaluihin ja kaapeleihin.. Pidä heidät pois työpisteestä.
5 Säilytä sähkötyökalut turvallisessa paikassa. Kun sähkötyökalu ei ole käytössä, säilytä se kuivassa paikassa, korkealla tai lukkojen takana poissa lasten ulottuvilta.
6 Älä ylikuormita sähkötyökalua. Asianmukaisella tehoalueella laite toimii parhaiten ja turvallisimmin.
7 Käytä työhön sopivaa sähkötyökalua. Älä tee raskaita töitä tehottomalla laitteella. Älä käytä sähkötyökaluja sellaisiin tarkoituksiin, joihin niitä ei ole suunniteltu. Esimerkiksi: Älä sahaa pyörösahalla oksia äläkä polttopuita.

8 Käytä sopivaa vaatetusta. Älä käytä koruja äläkä sellaisia vaatteita, jotka voivat takertua laitteen liikkuviin osiin. Suosittelemme ulkona työskenneltäessä käyttämään luistamattomia jalkineita. Suojaa pitkä tukka hiusverkolla.

9 Käytä henkilönsuojaimia. Käytä suojalaseja. Käytä hengityssuojainta pölyävässä työssä.

10 Kytke pölyn imulaite toimintaan. Varmista, että pölyn imu- ja talteenottolaite on kytketty toimintaan ja että sitä käytetään oikein, jos sähkötyökalussa sellainen on.

11 Älä käytä tarkoitukseensa sopimatonta sähkökaapelia. Älä irroita pistoketta pistorasiasta johdosta vetämällä. Suojaa verkkojohto kuumuudelta, öljyltä ja teräviltä kulmilta.

12 Kiinnitä työkappale. Kinnitä työkappale kiristimillä tai ruuvipuristimella. Työskentely on tällöin turvallisempaa.

13 Vältä hankalassa asennossa työskentelyä. Seiso aina tukevasti ja tasapaino säilyttäen.

14 Huolla työkalut hyvin. Pidät terät terävinä ja puhtaina. Työ sujuu silloin paremmin ja turvallisemmin. Noudata voitelusta ja terän vaihtamisesta annettuja ohjeita. Tarkasta sähkölaitteen verkkojohto säännöllisesti. Korjauta viallinen johto huollossa. Tarkasta jatkojohdot säännöllisesti. Vaihda vioittuneet johdot. Pidä kädensijat kuivina ja puhtaina liasta, öljystä ja rasvasta.

15 Vedä virtapistoke irti pistorasiasta. Kun et käytä sähkötyökalua, ennen huoltoa ja (sahan-, poran-, jyrsin-) terän vaihtamisen yhteydessä.

16 Älä jätä avainta laitteeseen. Varmista ennen laitteen käynnistämistä, että avain ja säätötyökalut ovat poissa työstökohdasta.

17 Älä pidä laitetta turhaan käynnissä. Varmista ennen pistokkeen työntämistä pistorasiaan, että kytkin on off-asennossa.

18 Käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkona työskennellessäsi käytä vain sallittua ja käyttötarkoitukseensa sopivaa jatkojohtoa.

19 Ole tarkkaavainen. Työskentele keskittyneesti. Käytä tervettä järkeä. Älä käytä sähkötyökalua, jos et voi keskittyä työhösi.

20 Tarkista sähkötyökalu mahdollisten vikojen varalta. Ennen kuin jatkat sähkötyökalun käyttämistä, tarkista suojalaitteet ja vioittuneet osat. Korjauta viat määräysten mukaiseen kuntoon. Tarkista, että liikkuvat osat toimivat oikein eivätkä juutu kiinni tai vioita muita osia. Sähkötyökalun oikean toiminnan varmistamiseksi tulee kaikkien osien tulee olla kiinnitetty oikein ja ohjeiden mukaisesti.

Korjauta tai vaihda vioittuneet suojalaitteet ja koneenosat huollossa määräysten mukaiseen kuntoon, mikäli käyttöohjeessa ei muuta ohjetta anneta. Anna huollon vaihtaa vikaantunut virtakytkin.

Älä käytä sähkötyökalua, jos sen virtakytkin ei toimi kunnolla.

21 Huomaa. Muiden työkalujen tai tarvikkeiden käyttö saattaa aiheuttaa tapaturmavaaran.

22 Korjauta sähkötyökalu ammattiliikkeessä. Tämä sähkötyökalu on kaikkien turvallisuusmääräysten mukainen. Vain sähköalan ammattilainen saa tehdä korjauksia laitteeseen alkuperäisvaraosia käyttäen; muuten on tapaturmavaara.

1.3 Turvallisuusohjeet

Pidä lattia kuivana ja vapaana liukkaista aineista, kuten esim. öljystä. Liukkaat lattiat aiheuttavat tapaturmia.

Pidä pääsyrajoituksella tai esteellä huoli vähintään yhden metrin vapaasta välistä työkappaleeseen, jos se ulottuu koneen yli. Työtilan pääsyrajoitus tai este pienentää takertumisvaaraa.

Pidä kaikki sähköliitännät kuivina ja loitolla lattiasta. Älä koske pistokkeeseen tai konee-seen kostein käsin. Nämä varotoimenpiteet pienentävät sähköiskun riskiä.

Pidä kädet loitolla pyörivistä putkista tai varusteista. Kytke kone pois päältä ennen putkikierteiden puhdistamista tai varusteiden kiinniruuvaamista. Anna koneen pysähtyä kokonaan, ennen kuin kosket putkeen. Näin menetellen on pyöriviin osiin kiinnitakertumisen mahdollisuus pienempi.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain ROTHENBERGER tai valtuutettu ROTHENBERGER-sähkötyökalujen huoltopiste.

Älä koskaan aseta sormia, kasvoja, hiuksia tai muite kehonosia tai löysiä, suuria vaatekappaleita kiertävien osien toiminta- tai syöttöalueille (työstökappale, istukka, keskitin). Älä käytä koruja (sormuksia, ketjuja, jne.). Henkilövahinko- ja onnettomuusvaara!

Jos SUPERTRONIC 2SE -koneen käytön aikana esiintyy vikoja (poikkeava haju, tärinä, poikkeavat äänet), paina turvapoljinta välittömästi ja aktivoi koneen HÄTÄPYSÄYTYS!

Jos kone on käynnissä, työstökappaleiden kannatus käsillä tai muut vastaavat toimet ovat kiellettyjä, koneeseen ei tällöin myöskään saa asentaa osia, kuten suodattimia, venttiilejä, putkiosia jne. tai poistaa niitä!

Käytä suojavaatetusta! Käytä suojanaamaria öljyn räiskymisen ja kloorikaasuhöyryn varalta (voivat aiheutua öljyn palamisesta työvälineen ja työstökappaleen kuumilla pinnoilla)! Käytä suojapäähinettä pitkien hiuksien peittämiseksi ja suojaamiseksi. Käytä suojakäsineitä kierteitysleukojen, putken leikkauslaikan ja purseenpoistolaitteen vaihdon aikana. Käytä suojakäsineitä työvälineen ja työstökappaleen vaihdon aikana. Kierteityspää ja kierteitysleuat kuumentuvat kierteityksen aikana! Käytä turvajalkineita. Henkilövahinkovaara (liukastumisvaara) on olemassa mahdollisen ulosvuotavan kierteitysöljyn vuoksi! Henkilövahinkovaara on olemassa työkalun vaihdon aikana, sillä koneosat voivat olla kosteita, liukkaita tai ne niiden keskitys voi olla poikkeava!

Älä poista metallisia paloja paineilmalla! Silmien vammautumisvaara ja näkövammojen vaara on olemassa!

Varmista, että tuuletus on sisäkäytössä (suljetut tilat) riittävä. Sallittu käyttölämpötila on 0°C - 40°C!

Ennen leikkuupäiden, leikkauslaikan tai purseenpoistolaitteen vaihtamista kone on aina kytkettävä pois päältä ja sen virtajohto on irrotettava verkkovirtalähteestä (virran poisto!)!

Kun kone on kytketty pois päältä, se käy vielä hetken aikaa ennen kuin se pysähtyy täysin.

Älä koske koneen osiin ennen kuin se on pysähtynyt täysin ja sen pistoke on irrotettu verkkovirtalähteestä!

Kun kyseessä ovat kierteistetyt putket, suorita painetesti varmistaaksesi, ettei kaasua tai vettä varmasti vuoda putkien asennuksen jälkeen!

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa.

Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.

Noudata tämän koneen käyttöohjeita. Ei saa käyttää muihin tarkoituksiin, kuten reikien poraamiseen tai vinssien pyörittämiseen.

Kiinnitä kone penkkiin tai telineeseen. Tue pitkiä ja raskaita putkia putkituilla.

Seiso koneen käytön aikana puolella, jossa TAAKSE/POIS/ETEEN tai SUUNNANVAIHTO - kytkin sijaitsee.

Suojia ei saa poistaa. Älä käytä konetta, jos suojat on irrotettu.

Tätä konetta ei saa käyttää, jos jalkakytkin on viallinen tai se puuttuu.

Sähkötyökalun asentaminen tai kiinnittäminen tukevaan ja asianmukaiseen asentoon, joka so-veltuu tukeen tai lattiaan kiinnitettäviin sähkötyökaluihin.

Tarkista jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet.

Ennen kuin jatkat työkalun käyttöä, tarkista se huolellisesti varmistaaksesi, että se toimii kunnol- la ja täyttää sille tarkoitetun tehtävän.

Vaihduta vialliset kytkimet valtuutetussa huoltokeskuksessa.

Muiden kuin tässä käyttöohjeessa suositeltujen lisävarusteiden tai lisälaitteiden käyttö voi aiheuttaa loukkaantumisvaaran.

2 Tekniset tiedot

Leikkausmateriaali ....Teräs, ruostumaton teräs

Nopeus kuormittamattomana ..... 38min ^1 (rpm)

Yksivaiheinen yleinen moottori ..... 1150W

Taajuus 50/60 Hz

Mitat (P x L x K) 570 × 435 × 360mm

Paino (ilman lisävarustetta) ...... 46kg

Kierteityspää ...... Automaattinen-kierteityspää 1/2“ – 2“ tai 2 SE kierteityspää

Kierteitysleuat .... 1/2“ – 3/4“, 1“ – 2“ (Valinnainen 1/4“ – 3/8“ Osanro 56369)

Äänipainetaso (L pA ) 85 dB (A) | K pA 3 dB (A)

Äänitehotaso (LWA) 96 dB (A) | KWA 3 dB (A)

Melutaso voi käytön aikana ylittää 85 dB (A). Käytä kuulonsuojaimia!

Arvot mitattu EN 61029-1 mukaan.

Tärinän kokonaisarvo.... 2,5 m/s ^2 | K= 1,5m/s ^2

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 61029 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esi- merkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työproses- sien organisointi.

3 Kierteityskoneen toiminnot

3.1 Yleiskatsaus (A)

1 Putken leikkauslaite 8 Istukka
2 Kierteitysleuat 10 T-kahva
3 Sisäinen purseenpoistolaite 11 Lukitusvipu
4 Työkalun kuljetin 12 Valitsin
5 Öljynpoistoruuvi 13 Valitsinkappale
6 Syöttölaitteen käsipyörä 14 Nokkalevy
7 Keskittävä istukka 15 Lukitusvipu

3.2 Toiminnan kuvaus

Kierteet leikataan tai kierretään työstökappaleisiin, kuten putkiin tai tankoihin, kierteityskoneella SUPERTRONIC 2SE.

Kone koostuu seuraavista osista:

• käyttömoottori, joka pyörittää keskittävää istukkaa
• istukka työstökappaleen kiinnitystä varten
• putken leikkauslaite työstökappaleen leikkaamiseksi sopivaan pituiseksi
• sisäinen purseenpoistolaite
• kierteityspää kierteen muodostamiseksi työstökappaleeseen

• öljypumppu, joka voitelee ja jäähdyttää kierteitysöljyllä

• työkalun kuljetin jota ohjaavat molemmilla puolilla olevat hammastetut hihnat

• lastujen keräystila ja öljyn poistoaukko
• turvapoljin
• liikkumisen rajoitin

4 Ennen käyttöönottoa

4.1 Kierteityskoneen kuljetus

Taita polvet konetta nostaessasi niin, ettei selkäsi rasitu liikaa. Paino > 35 kg → 2 ihmistä!

Kiinnitä työkalun kuljetin paikoilleen niin, ettei se voi liikkua koneen kuljetuksen aikana. Pitele konetta noston aikana varmasti sen alustasta kiinni pitäen. Älä pitele konetta kuljetuksen aikana sen keskittävästä istukasta tai sisäisestä purseenpoistolaitteesta!

Jos konetta kuljetetaan kierteitysöljyn kanssa, öljy voi räiskyä vaatteille tärinän vuoks!

Jos kierteitysöljyäpääsee koneen pinnalle, siitä tulee liukas. Varmista, ettei kone pääse käsistäsi sitä nostaessa!

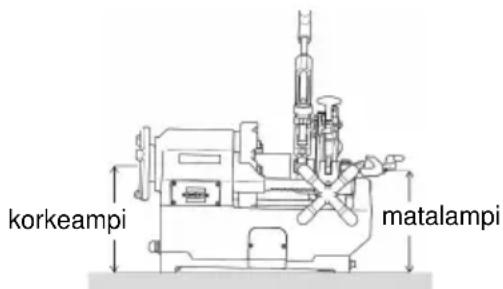

4.2 Koneen asennus

Asenna kone kuivaan paikkaan! Aseta kone tasaiselle alustalle, jossa ei ole reikiä, tai tasaiselle työpöydälle. Keskittävän istukan on ollava korkeammalla muihin koneen osiin nähden niin, ettei kierteitysöljy pääse vuotamaan työstettävästä putkesta ja saastuttamaan lattiaa! Korkeampi. Matalampi. Varmista, että koneen ympärillä ja työalueella on riittävästi tilaa!

korkeampi matalampi

Jos koneen vaara-alueelle ja kiertävän työkappaleen alueelle ei ole hyvää näky-mää, kiertävien työstökappaleiden pituutta on vähennettävä tai vaara-alue tulee rajata narulla tai varoituskylteillä! Turvavälineet tulee asentaa ja kiinnittää tiu-kasti. Jos tätä tarkoitus-ta varten käytetään tukikappaleita, niiden korkeutta on pystyttävä säätämään ja niiden on oltava vakaat ja niitä on oltava riittävä määrä!

4.3 Sähkökytkentä

Älä aseta konetta tai työstökappaleita virtajohdon päälle, muutoin johto voi vaurioitua ja sähkövirran eristys heikentyä, jolloin on olemassa sähköiskuvaarä!

Älä koskaan koske pistokkeeseen tai virtajohtoon märillä käsillä. Sähköiskuvaara!

On oleellisen tärkeää, että koneen tyyppikilpeen merkitty jännite vastaa virtalähteen jännitearvoa, muutoin kone voi kuumentua, siitä voi tulla savua, tulipalo voi syttyä ja tapahtua vahinkoja! Sähköiskusuoja: Koneessa on luokan I suoja. Lisämaadoitus ei ole tarpeen!

Kun kone kytketään verkkovirtalähteeseen, varmista, että kytkin on asennossa "OFF", muutoin kone voi käynnistyä huomaamatta ja ilman valvontaa! Henkilövε-hinko- ja onnet-tomuusvaara! Verkkovirtalähteessä on oltava jäännösvirralla toimiva piirikatkai sin niin, että sähköiskut voidaan välttää!

Koneen integroitu ylikuormitussuoja pysäyttää koneen automaattisesti, jos koneessa tapahtuu ylikuormitus tai tehovaihteluja! Takaisin päälle kytkentä ei ole mahdollista, ennen kuin yksi minuutti on kulunut!

Käytä jatkojohtoa H07 RN 3 x 1,5 mm2! Kaapeli saa olla korkeintaan 30 m pitkä!

4.4 Kierteitysöljy

Käytä kierteitykseen suuren suorituskyvyn omaavaa ROTHENBERGER-kierteitysöljyä, tuotenro 65010. Kyseinen öljy ei sovi juomavesiputkien kierteistämiseen!

Vaihtoehtoisesti voit käyttää suuren suorituskyvyn omaavaa ROTHENBERGER-kierteitysnestettä, tuotenro 65015. Kyseinen neste sopii kaikkien putkien kierteistämiseen, mukaan lukien juomavesiputket.

Pidä kierteitysöljyt lasten ulottumattomissa!

Alä laimenna kierteitysöljyä tai sekoita sitä muihin öljyihin! Jos kierteitysöljy sekoittuu veden kanssa, se muuttuu valkoiseksi, sen laatu heikkenee ja kierteen laatu on heikompi. Öljyn vaihto on tällöin suositeltavaa!

Suojaa öljy suoralta auringonvalolta ja säilytä sitä pimeässä paikassa! Sulje öljysäiliö tiiviisti käytön jälkeen niin, ettei siihen pääse likaa ja vettä!

Iholle pääsevä kierteitysöljy voi aiheuttaa ihoärsytystä, tulehduksia ja allergisia reaktioita! Oljyä käsitellessä on käytettävä suojavaatetusta ja ihoalueet on suojattava. Jos iholle pääsee öljyä, pese ihoalue välittömästi hanavedellä ja saippualla. Jos kierteitysöljyä palaa kuumalle työstökappaleelle tai työkalun pinnoille, siitä voi syntyä myrkyllisiä höyryjä tai kaasuja (esim. kloorikaasua punaisen öljyn palaessa). Jos olet vahingossa hengittänyt öljyhöyryjä, siirry välittömästi raikkaaseen ilmaan ja ota heti yhteyttä lääkäriin!

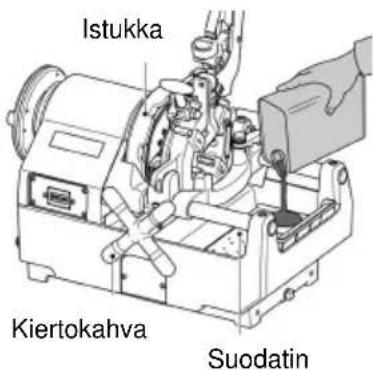

4.5 Kierteitysöljyn tarkistus

Koneen puhdistuksen, huollon, tarkistuksen tai korjauksen aikana on oleelli-sen tärkeää kytketä kone pois päältä ja irrottaa pistoke pistorasiasta (virran poisto)!

→ Uudessa koneessa tai pitkään käyttämättömässä koneessa on suojakalvo. Poista kyseinen suojakalvo puhtaalla liinalla.
→ Käännä kiertokahvaa myötäpäivään niin, että työkalun kuljetin siirtyy istukkaan.
→ Täytä koneen oikealla puolella oleva öljysäiliö kierteitysöljyllä siivilän tasolle.
→ Varmista, että kone on kytketty pois päältä ja aseta pistoke takaisin pistokkeeseen.
→ Kytke kone päälle ja varmista, että kierteitysöljy valuu kierteityspäästä leikkausleukiin. Jos öljyä ei syötetä oikeaa määrää, äädä se öljynsäätöruuvilla. Kiertokahva.

Istukka Kiertokahva Suodatin

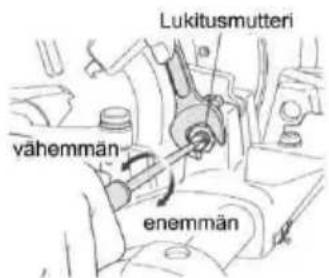

4.6 Kierteitysöljymäärän asetus

Koneen puhdistuksen, huollon, tarkistuksen tai korjauksen aikana on oleellisen tärkeää kytketä kone pois päältä ja irrottaa pistoke pistorasiasta (virran poisto)!

→ Varmista, että öljysäiliö täytetään siivilän tasolle.
→ Jos kierteityspään läpi ei valu vaadittu määrä kierteitysöljyä, syöttömäärä tulee säätää öljynsäätöruuvilla.
→ Avaa öljynsäätöruuvin lukitusmutteria.
→ Öljynsäätöruuvin kiertäminen myötäpäivään lisää öljyn syöttömäärää ja vastaavasti vastapäivään kiertäminen vä- hentää syöttömäärää.
→ Kiristä lukitusmutteri tiukasti säätämisen jälkeen. Lukitusmutteri vähemmän enemmän.

Lukitusmutteri vähemmän enemmän

4.7 Öljyn poistaminen

On tärkeää noudattaa myös turvallisuus- ja hävi- tysmääräyksiä, jotka on kuvattu luvussa 11!

5 Kuljetus ja varastointi (I)

Syöttökäsipyörä, sisäpuolen purseenpoistin ja lastulevy voidaan irrottaa helposti.

Kompakti laite on silloin helppo säilyttää ja kuljettaa.

Syöttökäsipyörän irrottaminen (I1)

→ Avaa käsipyörän kiinnitysruuvi.
→ Vedä käsipyörä ulos.

Sisäpuolen purseenpoistimen irrottaminen (I2)

→ Avaa sisäpuolen purseenpoistin.
→ Vedä purseenpoistin pois ylöspäin.

Lastulevyn poistaminen (I3)

→ Avaa lastulevyn kiinnitysruuvi.
→ Työnnä lastulevyä hieman ylöspäin ja poista levy.

6 Kierteityskoneen käyttö

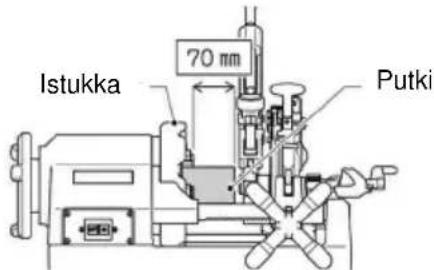

6.1 Työstökappaleiden kiinnitys (B)

Työkalun kuljetin voi koskettaa kehykseen ennen kuin kierteitysprosessi on loppunut ja istukka sekä kone voivat vaurioitua tämän vuoksi! Tämän vuoksi työstökappaleen kierteen ja istukan väliin on jätettävä vähintään 70 mm tilaa!

Istukka 70 nm Putki

→ Siirrä putkein leikkauslaitetta ja kierteityspäätä ylöspäin niin, etteivät ne ole tiellä ja aseta si- säinen purseenpoistolaite taakse.
→ Aseta työstökappale istukan puolelta (B1) ja kiristä istukka (B2).
→ Pidä työstökappaletta istukan puolella tiukasti oikealla kädellä ja kiristä sitä asteittain istukalla (B3).
→ Varmista, että kolme lukitusleukaa koskevat työstökappaleeseen.

Jos kolme lukitusleukaa eivät koske työstökappaleeseen, se huojuu eikä leikkausta tai kierteitystä voida suorittaa oikein!

→ Kiinnitä työstökappale tiukasti ja kiristä se lujasti.

Jos kyse on pitkistä tai painavista putkista, on tärkeää käyttää putken tukea (tuoter-ro 56047) niin, ettei työstökappale huoju tai käänny sen kääntämisen aikana ja ettei kone kaadu työstökappaleen painon vuoksi! Muutoin työstökappale ja kone voivat olla epävakaita!

6.2 Työstökappaleen leikkaaminen putken leikkauslaitteella (C)

Älä koske leikkauspintaan paljailla käsillä, koska se on kuuma ja sen reunat terävät! Henkilövahinko- ja palovammavaara!

Jos putken leikkauslaitteen kahvaa käännetään voimalla, putken leikkauspinnan muoto muuttuu soikeaksi, jolloin kierteitys ei onnistu. Käännä tällöin putken leik-kauslaitteen kahvaa puoli kierrosta putken koko kierron mahdollistamiseksi!

→ Siirrä putken leikkauslaitetta ylöspäin niin, ettei se ole tiellä. Käännä syöttölaitteen käsipyö-rää myötäpäivään niin, että putken leikkauslaite siirtyy vaadittuun asemaan työstökappaleen leik kausta varten.
→ Siirrä putken leikkauslaitetta alas työstökappaleeseen ja paina sen jälkeen ON-kytkintä tai paina poljinta.
→ Käännä putken leikkauslaitteen kahvaa voimakkaasti myötäpäivään ja aloita työstökappaleen leikkaus.
→ Liikuta putken leikkauslaitetta alas ja ylös uudelleen.

Alä kerää leikattuja putken osia aukosta! Poista ne välittömästi leikkauksen jälkeen!

6.3 Työstökappaleiden kalviminen (D)

Sisäisen purseenpoistolaitteen leikkauspää on erittäin terävä! Älä kosketa sitä paljain käsin! Leikkaus- ja henkilövahinkovaara!

→ Vedä sisäistä purseenpoistolaitetta itseesi päin.
→ Käännä syöttölaitteen käsipyörää myötäpäivään ja paina kalvinyksikön leikkausreunaa kevyesti putken sisäosaa vasten sen kalvimiseksi.
→ Käännä käsipyörää edelleen ja paina kalvinyksikön leikkausreunaa kevyesti putken sisäosaa vasten sen kalvimiseksi.

6.4 Kierteitysleukien poistaminen kierteestä ja niiden asennus kierteityspäähän (E)

Käytä suojakäsineitä niin, etteivät kierteitysleuat leikkaa käsiäs!

Poistaminen:

→ Vedä lukitusvipu asentoon "A".
→ Aseta valitsintappi (hopeanvärinen) valitsinlohkoon.
→ Ota kierteytyspää pois koneesta ja vedä pois kierreleuat nro 1 – 4.

Asennus:

→ Vedä lukitusvipu asentoon "A".
→ Aseta valitsintappi (hopeanvärinen) valitsinlohkoon.
→ Asenna kierteytysleuat, joissa on sama numero kuin vastaavassa kierteytyspäässä. Lukkiuta se paikalleen kuuluvasti.
→ Luistiuraosalla levy kohti C kunnes naksahdus on kuullut lukitusvipu.

→ Varmista että kierteytyspään ja kierreleukojen numerot ovat samalla puolella.

Tarkka kierteitys on mahdollista vain silloin, kun kierteityspään aukon numero vastaa kierteitysleukojen numeroa!

Kun kierteitysleuat on vaihdettu, tarkista niiden hyvä kiinnitys! Kun kierteityspää tai kierteitysleuat on vaihdettu, tarkista että ne kiinnittyvät hyvin työkalun kuljettimeen!

6.5 Kierteytyspään irroittaminen kelkasta ja asentaminen kelkkaan

→ Nosta kierteytyspäätä puoli korkeutta.
→ Siirrä kierteytyspää vinoon asentoon ja irroita se.
→ Vasta kun kierteytyspää on samansuuntaisesti leikkuupään tapin tasaisen sivuun kanssa, sen voi irroittaa koneesta tai asentaa koneeseen.

Kierteytyspää Leikkuupaän tappi

6.6 Kierrekoon vaihtaminen (F)

→ Varmista, että kierteityspää on työkalun kuljettimessa ja että kierteitysleuat vastaavat kierrekokoa.
→ Aseta valitsin valitsinkappaleeseen vaaditulla kierrekoolla.
→ Koko näkyy vastaavassa valitsinkappaleessa.

6.7 Kierteitys (G)

→ Jos vaaratilanne havaitaan, paina turvapoljin alas. Tällöin kone pysähtyy.

→ Kone voidaan käynnistää uudelleen painamalla turvapolkimen puolella olevaa vapautuspainiketta.

Jotta kierteet olisivat tarkat, noudata alla olevia ohjeita:

Käytä kierteitykseen ainoastaan raakamateriaalia, joka on täydellisessä kunnossa Jos epämuodostuneita ja/tai kulmaan leikattuja putkia käytetään, kierteet eivät vastaa vaadittuja standardeja! Käytä kierteityspäätä ja -leukoja, joiden kierrekoko on oikea! Kiinnitä kierteityspää oikein työkalun kuljettimeen. Älä aseta kierteityspäätä suoraan lattialle ilman suojaa ja käsittele sitä varoen Varmista, että kierteitysöljy valuu kierteitysleukoihin!

→ Laske kierteityspää ja aseta T-kahva painamalla se kokonaan suuntaan "B", kunnes kierteitysleuat kiinnittyvät työstöasentoon.
→ Kytke kone päälle polkimella, käännä kiertokahvaa myötäpäivään niin, että kierteitysleuat painuvat työstökappaleeseen.
→ Vapauta kiertokahva, kun 2-3 kierrekierrosta on leikattu.
→ Kierteitysleuat avautuvat automaattisesti pitkittäisen pysäytysvivun avulla silloin, kun kierre on leikattu täysin.
→ Kytke kone pois päältä poistamalla jalka turvapolkimelta.

6.8 Kierrepituuden asettaminen

Kierrepituus on asetettu tehtaalla, mutta sitä voidaan halutessa säätää.

→ Pidä asetusruuvia ruuvimeisselillä ja löysää kuusiomutteria.

→ Kun asetusruuvia käännetään asentoa „E“kohti, kierteet ovat lyhyemmät, ja vastaavasti asentoa „F“kohti käännettäessä kierteet ovat pitempiä. Kierrepituus muuttuu noin 2 mm puolta kierrosta kohti.
→ Pidä asetusruuvi paikoillaan ruuvimeisselillä ja kiristä kuusio-mutteri.

6.9 Kierresyvyyden asettaminen

→ Aseta sijoituslevy sijoituskappaleeseen, joka ei vastaa säädet- tävää kokoa.
→ Löysää ruuvi ja siirrä sijoituskappaletta kierresyvyyden säätämiseksi.
→ Kappaleen liu'uttaminen suuntaan „G“ tekee syvempiä kierteitä ja sen liu'uttaminen suuntaan „H“ vastaavasti shallower kierteitä. Kierresyvyys muuttuu 1,5 - 2 mm kierrettä yhtä arvoa kohti.

Tarkista mittausvälineellä leikatun putken kierre kartiomaisen kierteen varalta jne. ja korjaa tarvittaessa asetusta.

6.10 Työstökapaleen poistaminen

Työstökappale on kostea ja liukas kierteitysöljyn vuoksi. Varmista varoen, ettei kappale irtoa käsistäsi ja putoa jaloillesi silloin, kun poistat sen koneesta!

→ Käännä syöttölaitteen käsipyörää vastapäivään ja siirrä työkalun kuljetin taakse.
→ Vapauta istukka.
→ Vapauta keskittävä istukka ja vedä työstökappale pois.

6.11 Puhdistus käytön jälkeen

Älä poista metallisia ja muovisia paloja paineilmalla! Silmien vammautumisvaa-ra ja näkövammojen vaara on olemassa! Älä kerää teräväreunaisia metallipaloja paljailla käsillä! Vammautusmisvaara! Käytä suojakäsineitä!

→ Poista palat koneesta ja sen ympäriltä.
→ Poista palat istukasta, kierteityspään kierteitysleuista ja sisäisestä purseenpoistolaitteesta teräsharjalla.
→ Pyyhi kierteitysöljyläikät pois koneesta ja työalueelta liinaa käyttäen.

7 Huolto ja tarkistukset

Pistokkeen ja liitäntäjohdon saa vaihtaa vain sähkötyökalun valmistaja tai valtuutettu huolto. Kaikki koneen kuluvat luonnollisesti käytön aikana. Koneita on huollettava aika ajoin ja kulutusosat on vaihdettava.

Kyseiset toimenpiteet saa suorittaa vain ROTHENBERGER-yhtin huoltopalvelu. Tällöin on olemassa materiaalit ja toimenpiteet kattava takuu!

Koneen puhdistuksen, huollon, tarkistuksen tai korjauksen aikana on oleelli-sen tärkeää kytketä kone pois päältä ja irrottaa pistoke pistorasiasta (virran poisto)! Vältä aina koneen hallitsematonta käynnistystä. Henkilövahinkc- ja onnettomuusvaara!

7.1 Sisäisen purseenpoistolaitteen terän vaihto

Käytä aina suojakäsineitä terien vaihdon aikana! Henkilövahinko- ja leikkaus-vaara!

→ Nosta putkileikkuria ja leikkuupäätä, ja vedä sisäpuolen purseenpoistin eteen.
→ Avaa purseenpoistoterän kiinnitysruuvit ja poista terä.
→ Asenna uusi purseenpoistoterä.
→ Kiinnitä purseenpoistoterä ruuveilla.

7.2 Putken leikkauslaitteen leikkauslaikan vaihto

Käytä aina suojakäsineitä terien vaihdon aikana! Henkilövahinko- ja leikkaus-vaara!

→ Aseta putken leikkauslaite pystyasentoon ja laske kierteityspää.
→ Irrota saksisokka ylöspäin vetämällä.
→ Pidä leikkauslaikkaa ja paina sen suoraa ruuvi hitaasti pois toiselta puolelta.
→ Pyyhi lastut, lika, öljy jne. puikosta ja voitele ura.
→ Aseta uusi leikkauslaikka terän pidikkeeseen ja aseta ruuvi uudelleen paikoilleen. Leikkauslaikka suora.
→ Aseta uusi saksisokka leikkauslaikan suoraan ruuviin ja kiinnitä se paikoilleen taivuttamalla se erilleen.

Leikkuupyörän pidin suoraan ruuviin leikkauslaikkaa saksisokka

7.3 Hammaspyöräpumpun vaihtaminen

Hammaspyöräpumpusta ja letkuista irrotettaessa vuotava öljy voi liata lattian. Kierrä jäteriepu hammaspyöräpumpun ympärille!

Kun asennat pumpun suojuksen, tarkista, että verkkojohto ei ole pumpun suojuksen ja koneen kotelon välissä. Verkkojohto voi vaurioitua ja aiheuttaa vuotovirtoja!

→ Asenna öljyallas paikoilleen, poista tulppa ja tyhjennä leikkuuöljy.
→ Irrota pumpun kannen neljä kiinnitysruuvia ja poista pumpun kansi.
→ Irrota hammaspyöräpumpun kaksi kiinnitysruuvia ja poista pumppu.
→ Avaa letkunkiristimet ja poista hammaspyöräpumppu. Varo öljyvuotoa.
→ Asenna kaksi letkua uuteen hammaspyöräpumppuun ja kiinnitä letkunkiristimillä.
→ Kohdista pumpun akseli pyörittämällä koneen puolen uraan. Kiinnitä hammaspyöräpumppu kahdella ruuvilla ja kansi neljällä ruuvilla.
→ Täytä leikkuuöljy ja laske kierteenleikkuupää alas.
→ Käynnistä kone ja tarkasta, että leikkuupäästä virtaa liekkuuöljyä.

Pumpunkansi 4x ruuvi

Hamma- spyörä- pumppu 2x ruuvi Letku Hamma

Hamma- spyörä- pumppu Pumpun akseli

7.4 Puristusleukojen osien vaihto (H)

→ Käännä kiristysmuhvia ja avaa sitä kunnes ruuvimeisseli.
→ Avaa ruuvit, jotka kiinnittävät puristusleukojen osat (H1).
→ Aseta ohut tanko jousen yläreunaan ja vedä istukan ruuvi pois (H2).
→ Vedä puristusleukojen osaa eteenpäin (H3).
→ Aseta uusi puristusleukojen osa paikoilleen ja paina se taakse, aseta jousi ja istukan ruuvi takaisin paikoilleen.

Istukka Kaanna Ruuvi

7.5 Hiiliharjan vaihtaminen

Pidä uusi hiiliharja öljyttömänä, puhtaana, lastuttomana jne. Vältä käsineiden tahrojen tarttumista hiiliharjaan!

→ Avaa sivukansi.
→ Irrota tulppa uraruuvitaltalla ja vedä hiiliharja ulos.
→ Asenna uusi hiiliharja.
→ Kiinnitä tulppa ja asenna sivukansi.

Sivukansi Tulppa

7.6 Päivittäinen tarkistus

Huomio! Ennen voitelua on koneen pistoke irrotettava verkkovirtalähteestä!

→ Tarkista pistoke, virtajohto ja jatkojohto vaurioiden varalta.
→ Tarkista, että öljysäiliö on täytetty oikein.
→ Puhdista öljysäiliö, jos huomaat siinä olevan epäpuhtauksia.
→ Tarkista kierteitysleuat, putken leikkauslaita ja sisäinen purseenpoistolaite mahdollisen kulumisen varalta. Vaiha osat, jos ne ovat kuluneet.
→ Puhdista puristusleuat teräsharjalla, jos ne ovat likaiset.
→ Tarkista, että ohjaustapit ovat kireät. Kiristä tarvittaessa.
→ Poista palat ja lika koneesta säännöllisesti.
→ Levitä koneeseen ruostumisen estävää rasvaa, jos konetta ei aiota käyttää pitkään aikaan.
→ Takana oleva karan tuki tulee voidella säännöllisesti. Voitelun saavat suorittaa vain henkilöt, jotka tuntevat sähköturvallisuuteen liittyvät seikat!

8 Vianmääritys

Ongelma Mahdollinen syy Ratkaisu
Ei käynnistä, ei vaikka virta on kytketty	Verkkokaapeli ei liitetty Liitä verkkokaapeli
	Hiiliharja kulunut Vaihda hiiliharja
	Pieni jännite Säädä merkittyyn jän-nitteeseen
	Moottorin vika käänny asiakaspalvelun puoleen
	Verkkokaapeli vaurioitunut tai poikki	käänny asiakaspalvelun puoleen
Hidas pyöriminen Pieni jännite	Säädä merkittyyn jännittee-	seen, käänny asiakaspalve-lun puoleen
	Moottorin vika käänny asiakaspalvelun puoleen
Ei leikkuuöljyä, liian vähän leikkuuöljyä	Liian vähän leikkuuöljyä säiliössä	Lisää leikkuuöljyä
	Lastut tukkineet suodattimen	Puhdista säiliön suodatin
	Hammaspyöräpumppu vioit-tunut	Vaihda hamma-spyöräpumppu
	Leikkuuöljyn syöttöä ei säädetty	Säädä leikkuuöljyn syöttö
	Kierteenleikkuupäätä ei säädetty oikein	Säädä kierteenleikkuupää
Huonolaatuinen kierre Kierteen syvyys ja pituus ei säädetty	Säädä leikkuupää
Kierrepakat kuluneet ja/tai käyttökelvottomat	Vaihda kierrepakat
Leikkuuöljyn laatu huonon-tunut	Vaihda leikkuuöljy
Väärä leikkuuöljy Käytä oikeaa leikkuuöljyä
Kierrepakkoja ei ole asennettu oikein	Asenna oikein
Yksittäiset osat liikkuvat huonosti	Lastuja ja rautapölyä kertynyt Poista lastut ja rautapöly

9 Lisävarusteet

Sopivat lisävarusteet löydät pääluettelosta tai osoitteesta www.rothenberger.com

10 Asiakaspalvelu

ROTHENBERGER-asiakaspalvelu palvelee teitä eri toimipaikoissa (katso tiedot katalogista tai internetistä) ja samoja yhteystietoja käyttäen käytettävissänne on myös vara-osia- sekä huoltopalvelu. Voitte tilata lisävarusteita ja varaosia paikalliselta jälleenmyyjältä tai RO SERVICE+ online: 📞 + 49 (0) 61 95/ 800 8200 📄 + 49 (0) 61 95/ 800 7491

11.1 Metalliset, sähkö- ja elektroniset osat

Koneessa on osia, jotka voidaan toimittaa uusiokäyttöön. Tätä varten on hyväksynnän ja sertifikaatin saaneita kierrätysyrityksiä. Uusiokäyttöön soveltumattomien osien (esim. elektroniikkaromu) ympäristöystävällisistä jätehuoltomahdollisuuksista saat tietoa paikallisilta jätehuoltoviranomaisilta.

Koskee vain EU-maita:

Älä heitä sähkötyökaluja sekajätteisiin! Eurooppalaisen sähkö- ja elektroniikkaromusta annetun direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen uudelleenkäyttöä varten.

11.2 Öljyt ja voiteluaineet

Öljyt ja voiteluaineet saa hävittää vain erityiset yhtiöt.

Vanhat öljyt ja kontaminoituneet öljyt tulee säilyttää ja hävittää tiivissä öljyn kestävissä säili-öissä (metallitynnyrit).

Vialliset sähkölaitteet ja koneet, jotka ovat korjauskelvottomia, tulee avata ja puhdistaa jäljelle jääneen öljyn poistamiseksi.

Öljyputket tulee puhdistaa niin, ettei niihin jää öljyjäämiä. Öljyjä (pieniäkään määriä) ei saa päästää maahan!

Spis treści Strona

4 Tööriista kelk 12 Selektor-tihvt

11.2 Ölid ja määrdeained
