INSTRUKCJA OBSŁUGI 31355001 GROHE

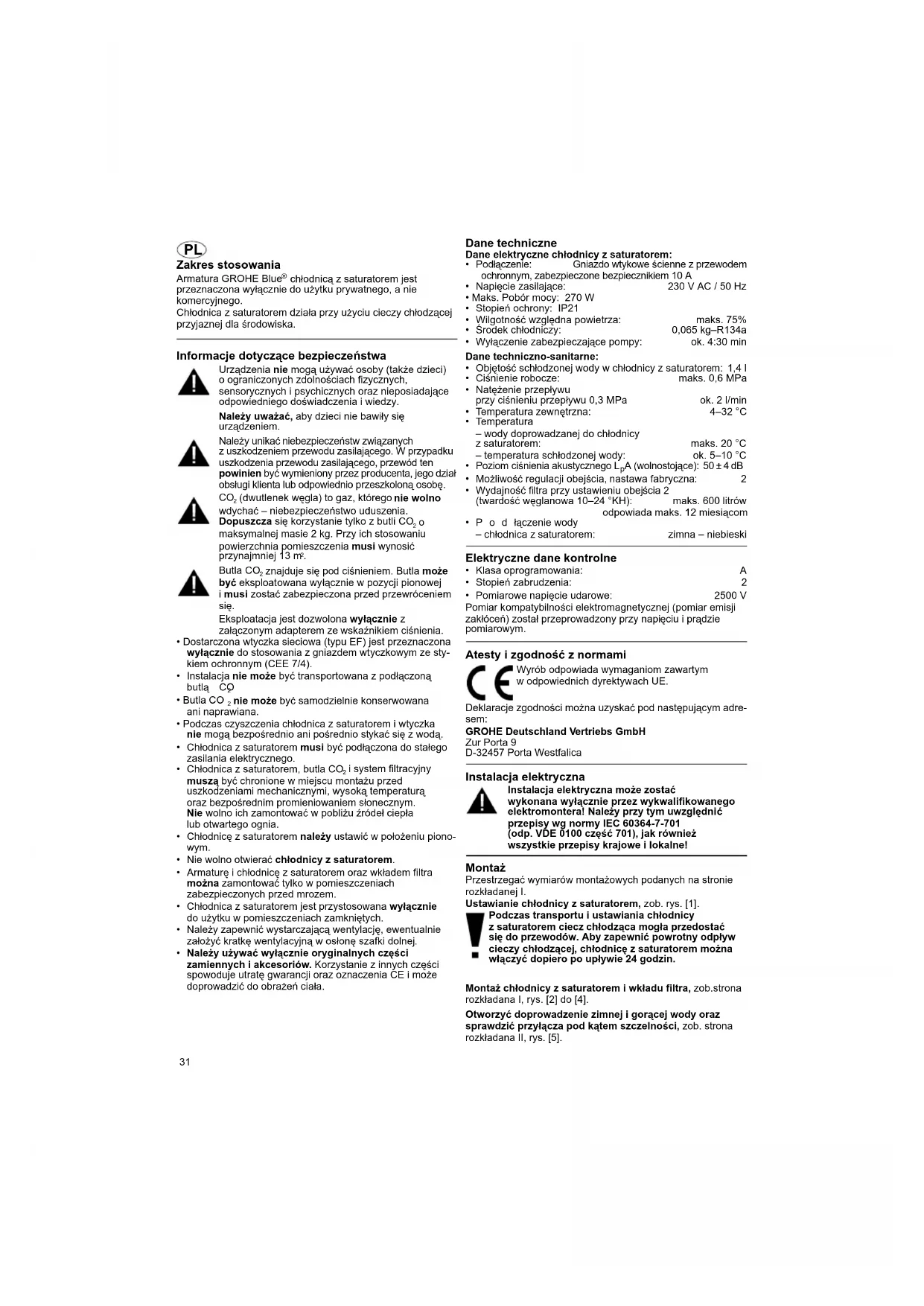

Zakres stosowania Armatura GROHE Blue

chłodnicą z saturatorem jest przeznaczona wyłącznie do użytku prywatnego, a nie komercyjnego. Chłodnica z saturatorem działa przy użyciu cieczy chłodzącej przyjaznej dla środowiska. Informacje dotyczące bezpieczeństwa Urządzenia nie mogą używać osoby (także dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych i psychicznych oraz nieposiadające odpowiedniego doświadczenia i wiedzy. Należy uważać, aby dzieci nie bawiły się urządzeniem. Należy unikać niebezpieczeństw związanych z uszkodzeniem przewodu zasilającego. W przypadku uszkodzenia przewodu zasilającego, przewód ten powinien być wymieniony przez producenta, jego dział obsługi klienta lub odpowiednio przeszkoloną osobę.

(dwutlenek węgla) to gaz, którego nie wolno wdychać – niebezpieczeństwo uduszenia. Dopuszcza się korzystanie tylko z butli CO

maksymalnej masie 2 kg. Przy ich stosowaniu powierzchnia pomieszczenia musi wynosić przynajmniej 13 m

znajduje się pod ciśnieniem. Butla może być eksploatowana wyłącznie w pozycji pionowej i musi zostać zabezpieczona przed przewróceniem się. Eksploatacja jest dozwolona wyłącznie z załączonym adapterem ze wskaźnikiem ciśnienia.

• Dostarczona wtyczka sieciowa (typu EF) jest przeznaczona wyłącznie do stosowania z gniazdem wtyczkowym ze sty- kiem ochronnym (CEE 7/4).

• Instalacja nie może być transportowana z podłączoną butlą CO

nie może być samodzielnie konserwowana ani naprawiana.

• Podczas czyszczenia chłodnica z saturatorem i wtyczka nie mogą bezpośrednio ani pośrednio stykać się z wodą.

• Chłodnica z saturatorem musi być podłączona do stałego zasilania elektrycznego.

i system filtracyjny muszą być chronione w miejscu montażu przed uszkodzeniami mechanicznymi, wysoką temperaturą oraz bezpośrednim promieniowaniem słonecznym. Nie wolno ich zamontować w pobliżu źródeł ciepła lub otwartego ognia.

• Chłodnicę z saturatorem należy ustawić w położeniu piono- wym.

• Nie wolno otwierać chłodnicy z saturatorem.

• Armaturę i chłodnicę z saturatorem oraz wkładem filtra można zamontować tylko w pomieszczeniach zabezpieczonych przed mrozem.

• Chłodnica z saturatorem jest przystosowana wyłącznie do użytku w pomieszczeniach zamkniętych.

• Należy zapewnić wystarczającą wentylację, ewentualnie założyć kratkę wentylacyjną w osłonę szafki dolnej.

• Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów. Korzystanie z innych części spowoduje utratę gwarancji oraz oznaczenia CE i może doprowadzić do obrażeń ciała. Dane techniczne Dane elektryczne chłodnicy z saturatorem:

• Podłączenie: Gniazdo wtykowe ścienne z przewodem ochronnym, zabezpieczone bezpiecznikiem 10 A

• Napięcie zasilające: 230 V AC / 50 Hz

• Maks. Pobór mocy: 270 W

• Stopień ochrony: IP21

• Wilgotność względna powietrza: maks. 75%

• Środek chłodniczy: 0,065 kg–R134a

• Wyłączenie zabezpieczające pompy: ok. 4:30 min Dane techniczno-sanitarne:

• Objętość schłodzonej wody w chłodnicy z saturatorem: 1,4 l

• Ciśnienie robocze: maks. 0,6 MPa

• Natężenie przepływu przy ciśnieniu przepływu 0,3 MPa ok. 2 l/min

• Temperatura zewnętrzna: 4–32 °C

• Temperatura – wody doprowadzanej do chłodnicy z saturatorem: maks. 20 °C – temperatura schłodzonej wody: ok. 5–10 °C

• Poziom ciśnienia akustycznego L

A (wolnostojące): 50 ± 4 dB

• Możliwość regulacji obejścia, nastawa fabryczna: 2

• Wydajność filtra przy ustawieniu obejścia 2 (twardość węglanowa 10–24 °KH): maks. 600 litrów odpowiada maks. 12 miesiącom

• Podłączenie wody – chłodnica z saturatorem: zimna – niebieski Elektryczne dane kontrolne

• Klasa oprogramowania: A

• Stopień zabrudzenia: 2

• Pomiarowe napięcie udarowe: 2500 V Pomiar kompatybilności elektromagnetycznej (pomiar emisji zakłóceń) został przeprowadzony przy napięciu i prądzie pomiarowym. Atesty i zgodność z normami Deklaracje zgodności można uzyskać pod następującym adre- sem: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Instalacja elektryczna Instalacja elektryczna może zostać wykonana wyłącznie przez wykwalifikowanego elektromontera! Należy przy tym uwzględnić przepisy wg normy IEC 60364-7-701 (odp. VDE 0100 część 701), jak również wszystkie przepisy krajowe i lokalne! Montaż Przestrzegać wymiarów montażowych podanych na stronie rozkładanej I. Ustawianie chłodnicy z saturatorem, zob. rys. [1]. Podczas transportu i ustawiania chłodnicy z saturatorem ciecz chłodząca mogła przedostać się do przewodów. Aby zapewnić powrotny odpływ cieczy chłodzącej, chłodnicę z saturatorem można włączyć dopiero po upływie 24 godzin. Montaż chłodnicy z saturatorem i wkładu filtra, zob.strona rozkładana I, rys. [2] do [4]. Otworzyć doprowadzenie zimnej i gorącej wody oraz sprawdzić przyłącza pod kątem szczelności, zob. strona rozkładana II, rys. [5]. Wyrób odpowiada wymaganiom zawartym w odpowiednich dyrektywach UE.32 Połączyć złącze wtykowe między armaturą i chłodnicą z saturatorem, zob. rys. [6]. Doprowadzić napięcie, wkładając wtyczkę do gniazda, zob. rys. [7]. Świeci się wskazanie na wyświetlaczu i wskazywana jest pozostała wydajność filtra w procentach. Podłączanie butli CO

, zob. rys. [8] do [13]. Nie uruchamiać zaworu z tyłu chłodnicy z saturatorem, ponieważ w przeciwnym razie będzie wydostawał się CO

zob. rys. [9]. Zawór jest potrzebny tylko podczas czyszczenia chłodnicy z saturatorem. Ze względu na wymagania układu z armatury – po każdym poborze wody nasyconej dwutlenkiem węgla – wypływa jeszcze przez sekundę woda; wskaźnik w uchwycie świeci na niebiesko. Jeżeli wskaźnik w uchwycie Blue

miga na czerwono, anawyświetlaczu pojawia się wskazanie E4 lub E6, należy zsynchronizować ze sobą armaturę i chłodnicę z saturatoremSYA_R7 w następujący sposób, zob. rys. [14]:

• Przyciski i wcisnąć jednocześnie i przytrzymać, aż wyświetli się wskazanie SE.

• Przycisk wcisnąć, aż przestanie migać wskazanie SE.

• Zwolnić przycisk , na wyświetlaczu miga wskazanie C-.

• Przycisk U lub wcisnąć tyle razy, aby na wyświetlaczu pojawiło się wskazanie H-

• Przycisk wcisnąć, aż przestanie migać wskazanie H-

• Synchronizacja uchwytu Blue

zostaje uruchomiona, na wyświetlaczu pojawia się wskazanie HC, a wskaźnik w uchwycie Blue

• Gdy wskaźnik w uchwycie Blue

świeci na zielono całkowicie otworzyć armaturę przez obrócenie uchwytu Blue

• Gdy wskaźnik w uchwycie Blue

zaświeci na krótko na zielono, zamknąć armaturę przez obrócenie uchwytu Blue

na wyświetlaczu miga wskazanie HC.

• Ustawienie potwierdzić przez wciśnięcie na dłużej przycisku , na wyświetlaczu pojawia się wskazanie HC.

• Zwolnić przycisk . Wyświetlana jest pozostała wydajność filtra. Uruchamianie Sterowanie, zob. strona rozkładana II, rys. [14]. Funkcje przycisków: resetowanie zmiany filtra U wybór wielkości filtra Twardość węglanowa Wskazania na wyświetlaczu, zob. rys. [14]. W stanie nieaktywnym wskazywana jest pozostała wydajność filtra w procentach. Ustawić na chłodnicy węglanowej temperaturę schłodzonej wody nasyconej dwutlenkiem węgla, zob. rys.[15]. Ustawianie wielkości filtra, zob. rys. [14] i [16] Przycisk U wyboru wielkości filtra:

• Wcisnąć i przytrzymać przycisk U, aż na wyświetlaczu będzie migała ustawiona wstępnie wartość (np. F1)

• Przycisku U dotykać, aż wyświetli się żądana wielkość filtra: - F1: 40 404 000 - F2: 40 430 000 - F3: 40 412 000 - F4: 40 404 001 - F5: 40 430 001 - F6: 40 412 001 - F7: 40 691 001 (magnez) - F8: 40 547 001 (węgiel aktywny)

• Przycisk U wcisnąć i przytrzymać, aż na wyświetlaczu przestanie migać wybrana wartość:

• Zwolnić przycisk U: Ponownie wyświetlana jest pozostała wydajność filtra. Wskazówka: Różne wkłady filtrów można zamówić na stronie internetowej www.grohe.com Ustawianie twardości węglanowej na głowicy filtracyjnej, zob. rys. [16]. Informacji dotyczących twardości węglanowej udziela odpowiedni zakład wodociągowy. Twardość węglanową ustawić na obejściu głowicy filtracyjnej odpowiednio do warunków lokalnych, zob. kolumna A na stronie rozkładanej III. Ustawianie twardości węglanowej na chłodnicy z saturatorem, zob. kolumna B tabeli na stronie rozkładanej III i rys. [14]. Przycisk Twardość węglanowa:

• Wcisnąć i przytrzymać przycisk , aż na wyświetlaczu będzie migała ustawiona wstępnie wartość (np. C3)

• Dotknąć przycisk , aby wybrać odpowiednią wartość: - C4: Twardość węglanowa ≤ 9 (obejście 3) - Nastawa fabryczna: C3: Twardość węglanowa 10–24 (obejście 2) - C2: Twardość węglanowa 25–29 (obejście 1) - C1: Twardość węglanowa ≥ 30 (obejście 0)

• Wcisnąć i przytrzymać przycisk , aż na wyświetlaczu przestanie migać wybrana wartość.

• Zwolnić przycisk . Ponownie wyświetlana jest pozostała wydajność filtra. Wydajność wkładu filtra w litrach zmienia się w zależności od ustawionej twardości wody i wielkości wkładu filtra, zob. tabela na stronie rozkładanej III. Fabrycznie chłodnica z saturatorem została wyregulowana do eksploatacji z wkładem filtra o wydajności 600 litrów (nr kat.: 40 404 001). W przypadku eksploatacji z zastosowaniem innego wkładu filtra konieczne jest odpowiednie ustawienie chłodnicy z saturatorem. Armatura z chłodnicą i saturatorem jest teraz zamontowana i przygotowana do pracy. Konserwacja Resetowanie pozostałej wydajności filtra po wymianie wkładu filtra, zob. strona rozkładana II, rys. [14]. Przycisk resetowania po wymianie filtra:

• Przycisk wcisnąć i przytrzymać, aż na wyświetlaczu będzie migało wskazanie rF.

• Zwolnić i wcisnąć ponownie przycisk , aż przestanie migać wskazanie rF.

• Zwolnić przycisk . Pozostała wydajność filtra jest resetowana i wyświetlana. Przywracanie ustawień fabrycznych, zob. rys.[14]. Przycisk U - przywracanie ustawień fabrycznych:

• Jednocześnie wcisnąć i przytrzymać przyciski U , aż na wyświetlaczu zacznie migać wskazanie PA.

• Puścić przycisk U. Wyświetlana jest pozostała wydajność filtra. Uwaga! Niebezpieczeństwo uszkodzenia! Podczas wykonywania czynności konserwacyjnych przy instalacji należy najpierw wyłączyć zasilanie napięciem i przerwać doprowadzanie CO

! Następnie można odłączyć złączkę wtykową, patrz strona rozkładana II, rys. [6] i [7]. Sprawdzić i oczyścić wszystkie części, w razie potrzeby wymienić. Montaż w odwrotnej kolejności.33 Czyszczenie chłodnicy z saturatorem Ze względów higienicznych należy raz w roku wyczyścić chłodnicę z saturatorem. Czyszczenie należy wykonać przed wymianą wkładu filtra, aby nie zanieczyścić zamiennego wkładu filtra. Wskazówka: Zestaw czyszczący (nr kat.: 40 434 001) i odpowiedni adapter (nr kat.: 40 694 000 lub 40 699 000) można zamówić na stronie www.grohe.com. Serwis Podczas usuwania usterek postępować zgodnie ze wskazówkami zamieszczonymi w tabeli Usterka / Przyczyna / Środek zaradczy. Jeżeli na wyświetlaczu miga wskazanie EE lub nie można usunąć usterki, wyłączyć zasilanie napięciem chłodnicy z saturatorem. Spisać numer serii chłodnicy z saturatorem znajdujący się na tylnej części urządzenia i skontaktować się zdziałem obsługi klienta firmy GROHE lub wysłać wiadomość e-mail do infolinii serwisowej firmy GROHE na adres: TechnicalSupport-HQ@grohe.com. Chłodnica z saturatorem GROHE Blue

Chilled & Sparkling może być naprawiana tylko przez dział obsługi klienta firmy GROHE. Ochrona środowiska i recykling Zużyte wkłady filtrów można bezpiecznie utylizować z normalnymi odpadami nienadającymi się do ponownego przetworzenia. Dostarczoną butlę na CO

można wielokrotnie napełniać wpobliżu miejsca użytkowania. Butli CO

nie można odsyłać. Po zakończeniu używania należy ją lokalnie zutylizować, zgodnie z miejscowymi przepisami. Wskazówka: Butlę CO

o masie 2kg (nr kat.: 40 423 000) można zamówić przez witrynę www.grohe.com. Chłodnica z saturatorem należy do urządzeń elektrycznych, które w wielu krajach są objęte obowiązkiem utylizacji w wyznaczonych punktach. Firma GROHE bierze udział w systemach zbiórki urządzeń elektrycznych we wszystkich odpowiednich krajach. Urządzenia z tym oznaczeniem nie należą do odpadów komunalnych, lecz muszą być osobno utylizowane zgodnie z przepisami obowiązującymi w poszczególnych krajach. Usterka Przyczyna Środki zaradcze Woda nie płynie • Przerwanie dopływu wody - Otworzyć zawory odcinające Brak przefiltrowanej wody, wskaźnik w uchwycie Blue

miga na czerwono, wskazanie E1 na wyświetlaczu

• Wyłączenie zabezpieczające pompy - Otworzyć zawory odcinające -Odłączyć zasilanie elektryczne, odczekać 30 sekund i ponownie włączyć Brak przefiltrowanej wody, wskazanie E2 na wyświetlaczu

• Przekroczenie czasu pobierania -Zamknąć uchwyt Blue

Brak przefiltrowanej wody, wskazanie E3 na wyświetlaczu

• Armatura i chłodnica z saturatorem nie są połączone

• Połączenie wtykowe uszkodzone - Przywrócić połączenie wtykowe - Skontaktować się z działem obsługi klienta firmy GROHE Brak przefiltrowanej wody, wskaźnik w uchwycie Blue

miga na czerwono, wskazanie E4 na wyświetlaczu

• Armatura i chłodnica z saturatorem nie są zsynchronizowane - Zsynchronizować ze sobą oba urządzenia, zob. rozdz. Instalacja Brak przefiltrowanej wody, wskaźnik w uchwycie Blue

miga na czerwono, wskazanie E5 na wyświetlaczu

• Nieprawidłowe działanie chłodnicy z saturatorem -Odłączyć zasilanie elektryczne, odczekać 30 sekund i ponownie włączyć Brak przefiltrowanej wody, wskaźnik w uchwycie Blue

miga na czerwono, wskazanie E6 na wyświetlaczu

• Zakres wartości nie zgadza się - Zsynchronizować ze sobą oba urządzenia, zob. rozdz. Instalacja Wskaźnik w uchwycie Blue

miga na czerwono, wskazanie E7 na wyświetlaczu

• Nieprawidłowe działanie chłodnicy z saturatorem -Odłączyć zasilanie elektryczne, odczekać 30 sekund i ponownie włączyć Wskaźnik w uchwycie Blue

miga na pomarańczowo, wskazanie E8 na wyświetlaczu

• Wydajność filtra przekroczona - Natychmiast wymienić wkład filtra Wskazanie E9 miga na przemian z HI na wyświetlaczu

• Przegrzanie chłodnicy z saturatorem -Zamknąć uchwyt Blue

, zapewnić wentylację i zmniejszyć temperaturę otoczenia do maks. 32 °C -Odłączyć zasilanie elektryczne, odczekać 30 sekund i ponownie włączyć Brak nasycenia wody dwutlenkiem węgla wpołożeniu Medium i Sparkling

• Nieotwarta lub opróżniona butla z CO

-Całkowicie otworzyć zawór butli CO

lub wymienić butlę34 UAE
