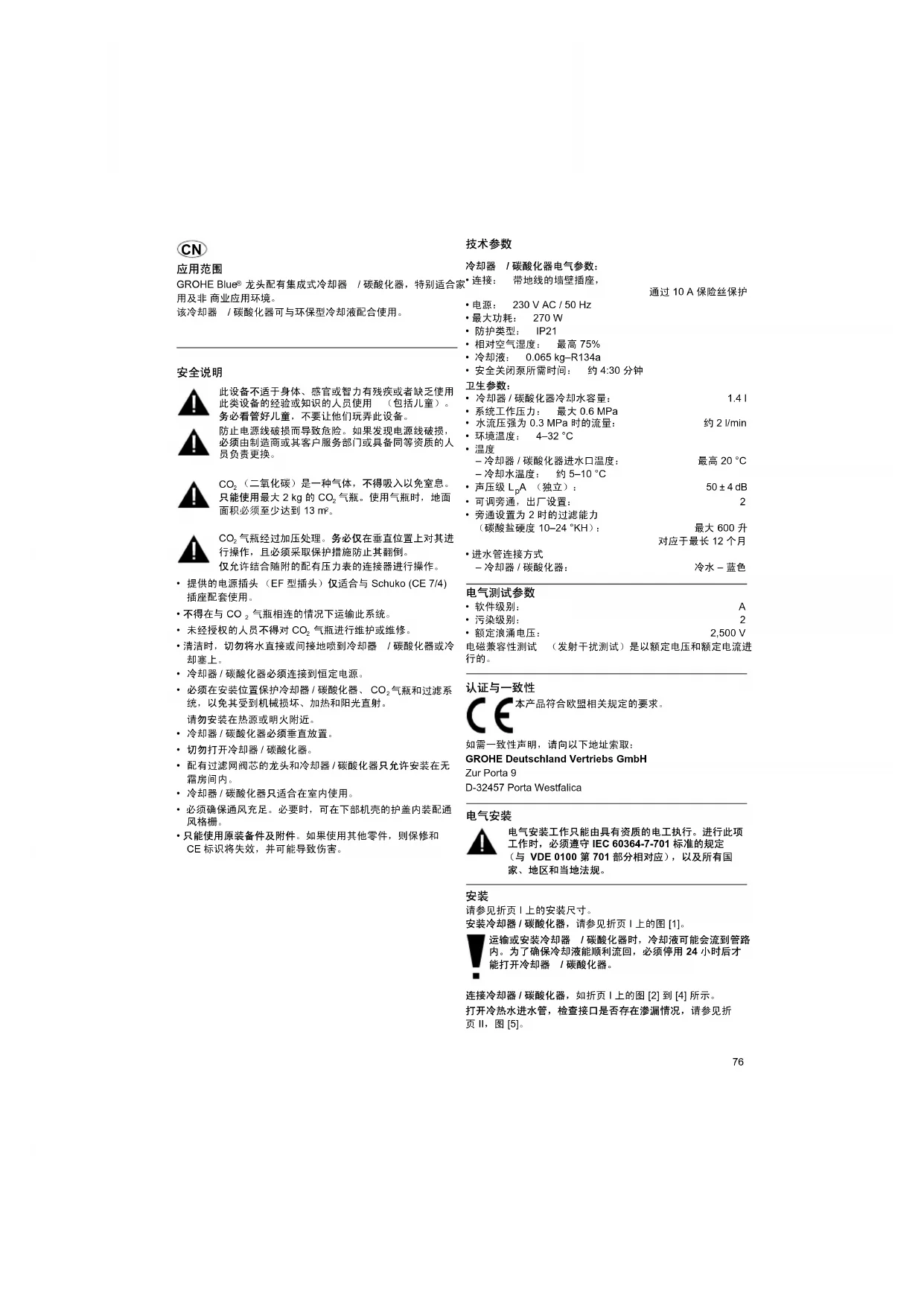

用户手册 31355001 GROHE

GROHE Blue 龙头配有集成式冷却器/碳酸化器，特别适合家用及非商业应用环境。

该冷却器/碳酸化器可与环保型冷却液配合使用。

安全说明

此设备不适于身体、感官或智力有残疾或者缺乏使用此类设备的经验或知识的人员使用（包括儿童）。务必看管好儿童，不要让他们玩弄此设备。

防止电源线破损而导致危险。如果发现电源线破损，必须由制造商或其客户服务部门或具备同等资质的人员负责更换。

CO2（二氧化碳）是一种气体，不得吸入以免窒息。只能使用最大2kg的CO2气瓶。使用气瓶时，地面面积必须至少达到13m²。

CO2气瓶经过加压处理。务必仅在垂直位置上对其进行操作，且必须采取保护措施防止其翻倒。仅允许结合随附的配有压力表的连接器进行操作。

提供的电源插头（EF型插头）仅适合与Schuko(CE7/4)插座配套使用。
- 不得在与 CO2 气瓶相连的情况下运输此系统。
- 未经授权的人员不得对 CO2 气瓶进行维护或维修。
- 清洁时，切勿将水直接或间接地喷到冷却器 / 碳酸化器或冷却塞上。
- 冷却器/碳酸化器必须连接到恒定电源。
- 必须在安装位置保护冷却器/碳酸化器、 CO_2 气瓶和过滤系统，以免其受到机械损坏、加热和阳光直射。请勿安装在热源或明火附近。
- 冷却器/碳酸化器必须垂直放置。
- 切勿打开冷却器/碳酸化器。
- 配有过滤网阀芯的龙头和冷却器/碳酸化器只允许安装在无霜房间内。
- 冷却器/碳酸化器只适合在室内使用。
- 必须确保通风充足。必要时，可在下部机壳的护盖内装配通风格栅。
- 只能使用原装备件及附件。如果使用其他零件，则保修和CE标识将失效，并可能导致伤害。

技术参数

冷却器/碳酸化器电气参数：

• 连接：带地线的墙壁插座，

·电源：230VAC/50Hz
最大功耗： 270W
·防护类型： IP21
相对空气湿度：最高 75%
- 冷却液: 0.065 ~kg - R 134 a
安全关闭泵所需时间： 约4:30分钟

卫生参数：

• 冷却器/碳酸化器冷却水容量： 1.4

• 系统工作压力：最大0.6MPa

• 水流压强为 0.3 MPa 时的流量；
  ·环境温度： 4 - 32^

• 温度
• 冷却器/碳酸化器进水口温度： 最高 20^ C
  -冷却水温度： 约5-10℃
  ·声压级LA（独立）： 50±4dB
  ·可调旁通，出厂设置： 2
• 旁通设置为2时的过滤能力（碳酸盐硬度10-24°KH）：最大600升对应于最长12个月
• 进水管连接方式
• 冷却器/碳酸化器：冷水一蓝色

电气测试参数

软件级别： A
·污染级别： 2
额定浪涌电压： 2,500V

电磁兼容性测试 （发射干扰测试）是以额定电压和额定电流进行的。

认证与一致性

本产品符合欧盟相关规定的要求。

如需一致性声明，请向以下地址索取：

电气安装工作只能由具有资质的电工执行。进行此项工作时，必须遵守IEC60364-7-701标准的规定（与VDE0100第701部分相对应），以及所有国家、地区和当地法规。

安装

请参见折页I上的安装尺寸。

安装冷却器/碳酸化器，请参见折页I上的图[1]。

运输或安装冷却器/碳酸化器时，冷却液可能会流到管路内。为了确保冷却液能顺利流回，必须停用24小时后才能打开冷却器/碳酸化器。

连接冷却器/碳酸化器，如折页I上的图[2]到[4]所示

打开冷热水进水管，检查接口是否存在渗漏情况，请参见折页Ⅱ，图[5]。

连接龙头与冷却器/碳酸化器之间的插入式连接器，请参见图[6]

通过主插头接通电源，请参见图[7]。

显示屏亮起且剩余过滤能力以百分比形式显示。

连接 CO_2 气瓶，请参见图[8]到[13]。

为避免 CO_2 泄漏，请勿操作冷却器/碳酸化器背面的阀，请参见图[9]。

-仅在清洁冷却器 /碳酸化器时需要用到该阀。

每次碳酸化的水流出后，龙头都有一个与系统相关、约1秒的续用时间。手柄中的显示屏发蓝光。

如果Blue ^® 手柄呈红色闪烁且显示屏上显示E4或E6，必须按照下述步骤使龙头和冷却器/碳酸化器同步，请参见图[14]：

• 同时按住口和O按钮，直到显示屏上闪烁SE为止。

• 按下口按钮，直到SE停止闪烁。

• 松开口按钮，C- 将会在显示屏上闪烁。
• 持续按住 或 O 按钮，直到显示屏上闪烁 H-为止。
• 按下口按钮，直到H-停止闪烁
• Blue® 手柄开始同步：显示屏上将显示 HC 且 Blue® 手柄呈红色亮起。
• 一旦Blue手柄呈绿色亮起，即可转动Blue手柄完全打开龙头。
• 一旦Blue®手柄呈绿色短时闪烁，此时可转动Blue®手柄关闭龙头，显示屏上将闪烁HC。
  确认该设置时，可长时间按住口按钮，直到显示屏上显示HC为止。
  ·松开□按钮。

屏幕上将会显示剩余过滤能力。

调节方法

控制，请参见折页Ⅱ中的图[14]

这些按钮具有以下功能：

□ 过滤网更换重置

过滤网大小选择

碳酸盐硬度调节

显示，如图[14]所示。

在未启用状态下，剩余过滤能力以百分比形式显示。

设置冷却器/碳酸化器上冷却水、碳酸化水的温度，请参见图[15]。

设置过滤网的尺寸，请参见图[14]和[16]。

按钮用于选择过滤网大小：

• 按下 按钮一次，直到显示屏上闪烁当前设定值（例如F1）

• 按下按钮并选择所需的值

-F1: 40404000
-F2: 40430000
-F3: 40412000
-F4: 40404001
-F5: 40430001
-F6: 40412001
-F7: 40691001（镁）
-F8: 40547001（活性炭）

按住 按钮，直到所需值停止闪烁
松开 按钮：

屏幕上将会显示剩余过滤能力。

注意：可通过以下网址订购各种过滤网阀芯：

www.grohe.com

在过滤头上设置碳酸盐硬度，请参见图[16]。

相关的供水公司可以提供有关碳酸盐硬度的信息。

根据当地情况在过滤头的旁通底座处设置碳酸盐硬度，请参见折页Ⅲ中表格的A列。

在冷却器/碳酸化器上显示和设置碳酸盐硬度，请参见折页Ⅲ中表格的B列以及图[14]。

按钮用于调节碳酸盐硬度：

• 按下按钮一次，直到显示屏上闪烁当前设定值（例如C3）
• 按下按钮并选择所需的值：

-C4：碳酸盐硬度 ≤9 （旁通3）

• 出厂设置

C3：碳酸盐硬度为 10-24 （旁通2）
-C2：碳酸盐硬度为 25-29 （旁通1）
-C1：碳酸盐硬度 ≥30 （旁通0）

• 按住O按钮，直到设定的值不再闪烁
  ·松开
  ·按钮

屏幕上将会显示剩余过滤能力。

过滤网阀芯的公升容积因设定的水硬度和过滤网阀芯的大小而异，请参见折页-Ⅱ中的表格。

龙头的冷却器/碳酸化器，已在出厂时设置为与600升的过滤网阀芯（产品编号：40404001）一同使用。
需要结合其他过滤网阀芯使用时，必须根据冷却器/碳酸化器进行选用。
配有冷却器 /碳酸化器的龙头现已安装完毕并且可以使用。

维护

更换过滤网阀芯后重置过滤能力，请参见折页-Ⅱ中的图[14]

□按钮用于在更换过滤网后进行重置；
- 按住口按钮，直到显示屏上闪烁rf。
- 松开口按钮然后重新按下，直到rF停止闪烁。
- 松开口按钮。

剩余过滤能力经过重置后重新显示出来。

恢复出厂设置，请参见图[14]。
将口 按钮恢复为出厂设置
- 同时按住 △按钮，直到显示屏上开始闪烁PA为止。
松开口 按钮。

屏幕上将会显示剩余过滤能力。

重要提示：

损坏危险！

在对系统进行维护之前，始终都要断开电源和 CO_2 供

给。然后才可以断开插入式连接器，请参见折页Ⅱ中的图[6]和[7]。

检查和清洁所有部件，根据需要更换部件。

安装时请按照相反的顺序进行。

清洁冷却器/碳酸化器

出于卫生和健康方面的考虑，冷却器/碳酸化器必须每年清洁一次。清洁工作必须在更换过滤网阀芯前进行，以免更换后的过滤网阀芯受到污染。

注意：清洁套件（产品编号：40434001）和附属连接器（产品编号：40694000或40699000）均可通过www.grohe.com网址订购。

服务

要了解有关如何排除故障的信息，请参阅“故障/原因/故障排除方法”表。

如果闪烁EE或仍无法排除故障，请断开冷却器/碳酸化器的电源。记下冷却器/碳酸化器背面的序列号并与专业安装人员联系，或者通过电子邮件[e-mail]联系GROHE服务热线。

仅允许GROHE维修人员维修GROHE Blue®Chilled冷却器/碳酸化器。

环境与循环利用

废旧过滤网阀芯可作为无害生活废弃物进行处理。

可在本地对随附的 CO_2 气瓶进行重新灌装。

无需将 CO_2 气瓶寄回。在其使用寿命结束时，必须按照适用的法规进行本地处理。

注意：2kg的CO2气瓶（产品号：40423000）可通过www.grohe.com订购。

冷却器/碳酸化器属于电子设备，其返修和回收规范适用于大多数国家。GROHE遵守所有相关国家的回收规定

此类设备不属于生活废弃物，必须根据相关国家/地区法规单独进行废弃处理。

故障原因排除方法
不出水·供水中断-打开截止阀
水未过滤，Blue手柄呈红色闪烁，显示屏上显示E1	·安全关闭泵所需时间-打开截止阀	-连接主电源，等待30秒后再重新连接
水未过滤，显示屏上显示E2	·超出流动时间-关闭Blue	®手柄
水未过滤，显示屏上显示E3	·龙头与冷却器/碳酸化器之间无连接 ·电缆或连接器有故障	-连接插入式连接器 -请与GROHE服务部门联系
水未过滤，Blue手柄呈红色闪烁，显示屏上显示E4	·龙头和冷却器/碳酸化器未同步	-使彼此同步，请参见安装部分
水未过滤，Blue手柄呈红色闪烁，显示屏上显示E5	·冷却器/碳酸化器功能出现故障	-连接主电源，等待30秒后再重新连接
水未过滤，Blue手柄呈红色闪烁，显示屏上显示E6	·数值范围不一致-使彼此同步，请参见安装部分
水未过滤，显示屏上显示E7	·冷却器/碳酸化器功能出现故障	-连接主电源，等待30秒后再重新连接
Blue®手柄呈黄色闪烁，显示屏上显示E8	·超出过滤能力-请立即更换过滤网阀芯
显示屏上交替闪烁E9和H1	·冷却器/碳酸化器温度过高	-关闭Blue®手柄，确保通风充足并将环境温度降至最高50°F -断开主电源，等待30秒后再重新连接
在Medium和Sparkling位置无二氧化碳	·CO2气瓶未打开或已为空	-完全打开CO2气瓶的阀或更换气瓶
