NAUDOJIMO INSTRUKCIJA 31355001 GROHE

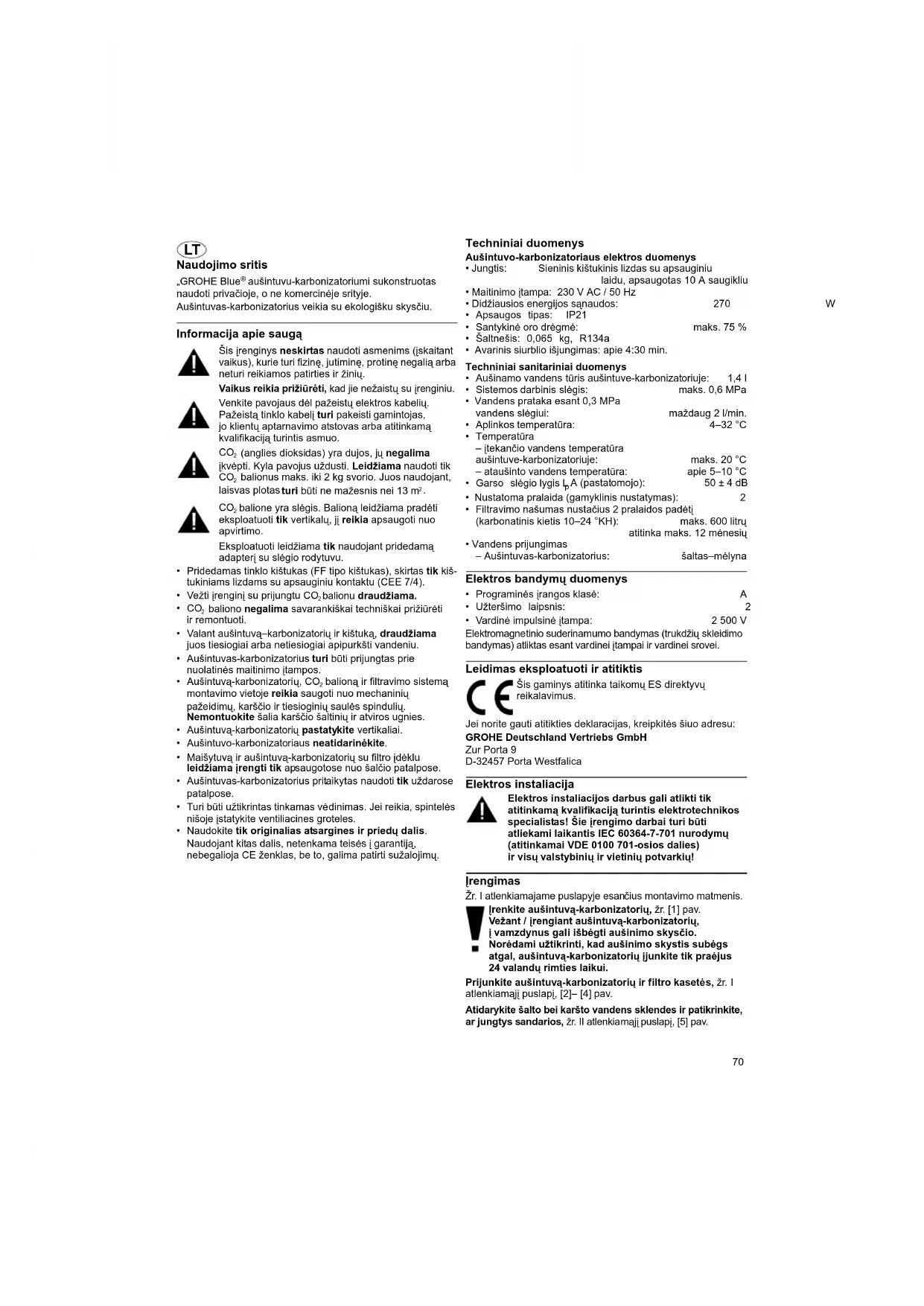

Naudojimo sritis „GROHE Blue

aušintuvu-karbonizatoriumi sukonstruotas naudoti privačioje, o ne komercinėje srityje. Aušintuvas-karbonizatorius veikia su ekologišku skysčiu. Informacija apie saugą Šis įrenginys neskirtas naudoti asmenims (įskaitant vaikus), kurie turi fizinę, jutiminę, protinę negalią arba neturi reikiamos patirties ir žinių. Vaikus reikia prižiūrėti, kad jie nežaistų su įrenginiu. Venkite pavojaus dėl pažeistų elektros kabelių. Pažeistą tinklo kabelį turi pakeisti gamintojas, jo klientų aptarnavimo atstovas arba atitinkamą kvalifikaciją turintis asmuo.

(anglies dioksidas) yra dujos, jų negalima įkvėpti. Kyla pavojus uždusti. Leidžiama naudoti tik

balionus maks. iki 2 kg svorio. Juos naudojant, laisvas plotas turi būti ne mažesnis nei 13 m

balione yra slėgis. Balioną leidžiama pradėti eksploatuoti tik vertikalų, jį reikia apsaugoti nuo apvirtimo. Eksploatuoti leidžiama tik naudojant pridedamą adapterį su slėgio rodytuvu.

• Pridedamas tinklo kištukas (FF tipo kištukas), skirtas tik kiš- tukiniams lizdams su apsauginiu kontaktu (CEE 7/4).

• Vežti įrenginį su prijungtu CO

baliono negalima savarankiškai techniškai prižiūrėti ir remontuoti.

• Valant aušintuvą–karbonizatorių ir kištuką, draudžiama juos tiesiogiai arba netiesiogiai apipurkšti vandeniu.

• Aušintuvas-karbonizatorius turi būti prijungtas prie nuolatinės maitinimo įtampos.

• Aušintuvą-karbonizatorių, CO

balioną ir filtravimo sistemą montavimo vietoje reikia saugoti nuo mechaninių pažeidimų, karščio ir tiesioginių saulės spindulių. Nemontuokite šalia karščio šaltinių ir atviros ugnies.

• Aušintuvą-karbonizatorių pastatykite vertikaliai.

• Aušintuvo-karbonizatoriaus neatidarinėkite.

• Maišytuvą ir aušintuvą-karbonizatorių su filtro įdėklu leidžiama įrengti tik apsaugotose nuo šalčio patalpose.

• Aušintuvas-karbonizatorius pritaikytas naudoti tik uždarose patalpose.

• Turi būti užtikrintas tinkamas vėdinimas. Jei reikia, spintelės nišoje įstatykite ventiliacines groteles.

• Naudokite tik originalias atsargines ir priedų dalis. Naudojant kitas dalis, netenkama teisės į garantiją, nebegalioja CE ženklas, be to, galima patirti sužalojimų. Techniniai duomenys Aušintuvo-karbonizatoriaus elektros duomenys

• Jungtis: Sieninis kištukinis lizdas su apsauginiu laidu, apsaugotas 10 A saugikliu

• Maitinimo įtampa: 230 V AC / 50 Hz

• Didžiausios energijos sąnaudos: 270 W

• Apsaugos tipas: IP21

• Santykinė oro drėgmė: maks. 75 %

• Šaltnešis: 0,065 kg, R134a

• Avarinis siurblio išjungimas: apie 4:30 min. Techniniai sanitariniai duomenys

• Aušinamo vandens tūris aušintuve-karbonizatoriuje: 1,4 l

• Sistemos darbinis slėgis: maks. 0,6 MPa

• Temperatūra – įtekančio vandens temperatūra aušintuve-karbonizatoriuje: maks. 20 °C – ataušinto vandens temperatūra: apie 5–10 °C

• Garso slėgio lygis L

• Filtravimo našumas nustačius 2 pralaidos padėtį (karbonatinis kietis 10–24 °KH): maks. 600 litrų atitinka maks. 12 mėnesių

• Vandens prijungimas – Aušintuvas-karbonizatorius: šaltas–mėlyna Elektros bandymų duomenys

• Programinės įrangos klasė:A

• Užteršimo laipsnis: 2

• Vardinė impulsinė įtampa: 2 500 V Elektromagnetinio suderinamumo bandymas (trukdžių skleidimo bandymas) atliktas esant vardinei įtampai ir vardinei srovei. Leidimas eksploatuoti ir atitiktis Jei norite gauti atitikties deklaracijas, kreipkitės šiuo adresu: GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica Elektros instaliacija Elektros instaliacijos darbus gali atlikti tik atitinkamą kvalifikaciją turintis elektrotechnikos specialistas! Šie įrengimo darbai turi būti atliekami laikantis IEC 60364-7-701 nurodymų (atitinkamai VDE 0100 701-osios dalies) ir visų valstybinių ir vietinių potvarkių! Įrengimas Žr. I atlenkiamajame puslapyje esančius montavimo matmenis. Įrenkite aušintuvą-karbonizatorių, žr. [1] pav. Vežant / įrengiant aušintuvą-karbonizatorių, į vamzdynus gali išbėgti aušinimo skysčio. Norėdami užtikrinti, kad aušinimo skystis subėgs atgal, aušintuvą-karbonizatorių įjunkite tik praėjus 24 valandų rimties laikui. Prijunkite aušintuvą-karbonizatorių ir filtro kasetės, žr. I atlenkiamąjį puslapį, [2]– [4] pav. Atidarykite šalto bei karšto vandens sklendes ir patikrinkite, ar jungtys sandarios, žr. II atlenkiamąjį puslapį, [5] pav. Šis gaminys atitinka taikomų ES direktyvų reikalavimus.71 Kištukine jungtimi sujunkite maišytuvą ir aušintuvą- karbonizatorių, žr. [6] pav. Naudodami tinklo kištuką prijunkite maitinimo įtampą, žr. [7] pav. Ekrane užsidega rodmuo, rodomas likęs filtravimo našumas procentais. Prijunkite CO

balioną, žr. [8]–[13] pav. Neaktyvinkite vožtuvo užpakalinėje aušintuvo- karbonizatoriaus pusėje, nes išeis CO

, žr. [9] pav. Vožtuvo reikia tik valant aušintuvą-karbonizatorių. Maišytuvas maždaug 1 sekundę veikia iš inercijos kaskart, kai išleidžiamas vanduo, kuriame yra anglies dioksido. Rodmuo rankenėlėje šviečia mėlynai. Kai „Blue

“ rankenėlė mirksi raudonai ir ekrane pasirodo E4 arba E6, maišytuvą ir aušintuvą-karbonizatorių vieną su kitu reikia sinchronizuoti taip (žr. [14] pav.):

• Vienu metu paspauskite ir laikykite nuspaudę mygtukus ir , kol ekrane pradės mirksėti SE.

• Paspauskite mygtuką ir laikykite nuspaudę, kol SE nustos mirksėti.

• Atleiskite mygtuką , ekrane pradės mirksėti C-.

• Spaudinėkite mygtuką U arba , kol ekrane pradės mirksėti H-.

• Mygtuką spaudinėkite, kol H- nustos mirksėti.

“ rankenėlės sinchronizacija, ekrane rodoma HC ir „Blue

rankenėlė pradeda šviesti raudonai.

rankenėlė švies žaliai, sukdami „Blue

rankenėlę iki galo atsukite maišytuvą.

rankenėlė pradės trumpai mirksėti žaliai, sukdami „Blue

rankenėlę užsukite maišytuvą; ekrane pradės mirksėti HC.

• Patvirtinkite nustatymą paspausdami ir palaikydami mygtuką ; bus rodoma HC.

• Atleiskite mygtuką . Rodomas likęs filtravimo našumas. Eksploatacijos pradžia Valdymas, žr. II atlenkiamąjį puslapį, [14] pav. Mygtukai atlieka šias funkcijas: Filtro keitimo atstata U Filtro dydžio parinkimas Karbonatinio kiečio nustatymas Rodmenys ekrane, žr. [14] ir [16] pav. Veikiant rimties režimu, rodomas likęs filtravimo našumas procentais. Aušinamo, karbonizuoto vandens temperatūros nustatymas aušintuve–karbonizatoriuje, žr. [15] pav. Filtro dydžio nustatymas, žr. [14] r [16] pav. Filtro dydžio parinkimo mygtukas U:

• Paspauskite ir laikykite nuspaudę mygtuką U, kol nustatyta vertė (pvz., F1) pradės mirksėti ekrane.

• Spaudinėkite mygtuką U, kol bus rodomas norimas filtro dydis: - F1: 40 404 000 - F2: 40 430 000 - F3: 40 412 000 - F4: 40 404 001 - F5: 40 430 001 - F6: 40 412 001 - F7: 40 691 001 (magnis) - F8: 40 547 001 (anglis)

• Paspauskite ir laikykite nuspaudę mygtuką U, kol parinkta vertė nustos mirksėti.

• Atleiskite mygtuką U. Vėl rodomas likęs filtravimo našumas. Pastaba: įvairių filtrų kasečių galite užsisakyti www.grohe.com. Filtro galvutėje nustatykite karbonatinį kietį, žr. [16] pav. Karbonatinį kietį sužinosite atitinkamoje vandentiekio įmonėje. Filtro galvutės pralaidos reguliatoriuje karbonatinį kietį nustatykite atsižvelgdami į vietos sąlygas, žr. lentelės A stulpelį III atlenkiamajame puslapyje. Aušintuve-karbonizatoriuje nustatykite karbonatinį kietį, žr. lentelės B stulpelį III atlenkiamajame puslapyje ir [14] pav. Karbonatinio kiečio nustatymo mygtukas :

• Paspauskite ir laikykite nuspaudę mygtuką , kol nustatyta vertė (pvz., C3) pradės mirksėti ekrane.

• Spaudinėkite mygtuką ir pasirinkite reikalingą vertę: - C4: Karbonatinis kietis ≤ 9 (pralaida 3) - Gamyklinis nustatymas: C3: Karbonatinis kietis 10–24 (pralaida 2) - C2: Karbonatinis kietis 25–29 (pralaida 1) - C1: Karbonatinis kietis ≥ 30 (pralaida 0)

• Paspauskite ir laikykite nuspaudę mygtuką , kol parinkta vertė nustos mirksėti.

• Atleiskite mygtuką . Vėl rodomas likęs filtravimo našumas. Filtro kasetės našumas litrais priklauso nuo nustatyto vandens kiečio ir filtro kasetės dydžio, žr. lentelę III atlenkiamajame puslapyje. Gamykloje aušintuvas-karbonizatorius nustatytas eksploatuoti su 600 litrų filtro kasete (užs. Nr. 40 404 001). Norint eksploatuoti su kitokia filtro kasete, tam reikia nustatyti aušintuvą-karbonizatorių. Dabar aušintuvas-karbonizatorius baigtas įrengti ir paruoštas naudoti. Techninė priežiūra Pakeitę filtro kasetę, atkurkite likusį filtravimo našumą, žr. II atlenkiamąjį puslapį, [14] pav. Filtro keitimo atstatos mygtukas :

• Paspauskite ir laikykite nuspaudę mygtuką , kol ekrane pradės mirksėti rF.

• Atleiskite mygtuką ir vėl jį paspauskite, kai rF nebemirksės.

• Atleiskite mygtuką . Atkuriamas ir rodomas likęs filtravimo našumas. Atkurkite gamyklinius nustatymus, žr. [14] pav. Atkurkite mygtukų , U ir gamyklinius nustatymus:

• Vienu metu paspauskite ir laikykite nuspaudę mygtukus , U ir , kol ekrane pradės mirksėti PA.

• Atleiskite mygtukus U . Rodomas likęs filtravimo našumas. Dėmesio! Pavojus pažeisti! Atlikdami įrenginio techninės priežiūros darbus, iš pradžių atjunkite maitinimo įtampą ir CO

tiekimą! Tada galima atjungti kištukinę jungtį, žr. II atlenkiamąjį puslapį, [6] ir [7] pav. Patikrinkite ir nuvalykite dalis. Jei reikia, pakeiskite jas naujomis. Sumontuokite atvirkštine eilės tvarka.72 Aušintuvo-karbonizatoriaus valymas Higienos sumetimais aušintuvą-karbonizatorių reikia valyti vieną kartą per metus. Valykite prieš pakeisdami filtro kasetę, kad neužterštumėte atsarginės filtro kasetės. Pastaba: valymo komplektą (užs. Nr. 40 434 001) ir atitinkamą adapterį (užs. Nr. 40 694 000 arba 40 699 000) galima užsisakyti www.grohe.com. Techninė priežiūra Norėdami pašalinti problemas, žiūrėkite lentelę Sutrikimas / priežastis / ką daryti? Jeigu mirksi EE arba problemos negalima pašalinti, galite atjungti aušintuvo-karbonizatoriaus maitinimo įtampą. Užsirašykite užpakalinėje aušintuvo-karbonizatoriaus pusėje nurodytą serijos numerį ir kreipkitės į kvalifikuotą montuotoją arba elektroniniu paštu susisiekite su GROHE prekybos namų techninės priežiūros skyriaus karštąja linija, kurios numerį rasite adresu TechnicalSupport-HQ@grohe.com. „GROHE BlueBlue

Chilled & Sparkling “ aušintuvą- karbonizatorių leidžiama remontuoti tik GROHE klientų aptarnavimo tarnybai. Aplinka ir pakartotinis perdirbimas Panaudotas filtro kasetes galima saugiai išmesti kartu su kitomis šiukšlėmis. Pridedamą CO

balioną galite užpildyti pakartotinai vietoje.

baliono siųsti atgal negalima. Naudojimo pabaigoje jį reikia utilizuoti pagal vietoje galiojančias nuostatas. Pastaba: 2kg CO

balioną (užs. Nr. 40 423 000) galite užsisakyti www.grohe.com. Aušintuvas-karbonizatorius yra elektrinis prietaisas, kuriam daugelyje šalių galioja grąžinimo ir priėmimo atgal prievolė. Visose atitinkamose šalyse GROHE dalyvauja veikiančiose priėmimo atgal sistemose.

iuo ženklu pažymėtų įrenginių negalima išmesti su buitinėmis atliekomis. Juos būtina šalinti atskirai, laikantis šalyje galiojančių reikalavimų. Gedimas Priežastis Ką daryti? Nebėga vanduo •Nėra vandens įtėkio. - Atidarykite uždarymo vožtuvus. Nebėga filtruotas vanduo, „Blue

rankenėlė mirksi raudonai, ekrane rodoma E1

• Avarinis siurblio išjungimas. - Atidarykite uždarymo vožtuvus. - Nutraukite maitinimo įtampos tiekimą, palaukite 30 sekundžių ir vėl jį įjunkite. Nebėga filtruotas vanduo, ekrane rodoma E2

• Viršijamas vandens bėgimo laikas. - Užsukite rankenėlę „Blue

• Maišytuvas ir aušintuvas-karbonizatorius nesujungti.

• Sugedusi kištukinė jungtis. - Prijunkite kištukinę jungtį. - Kreipkitės į GROHE klientų aptarnavimo tarnybą. Nebėga filtruotas vanduo, „Blue

rankenėlė mirksi raudonai, ekrane rodoma E4

• Maišytuvas ir aušintuvas-karbonizatorius nesinchronizuoti. - Sinchronizuokite vieną su kitu, žr. skyrių Įrengimas. Nebėga filtruotas vanduo, „Blue

rankenėlė mirksi raudonai, ekrane rodoma E5

• Aušintuvo-karbonizatoriaus triktis. - Nutraukite maitinimo įtampos tiekimą, palaukite 30 sekundžių ir vėl jį įjunkite. Nebėga filtruotas vanduo, „Blue

rankenėlė mirksi raudonai, ekrane rodoma E6

• Nesutampa verčių sritis. - Sinchronizuokite vieną su kitu, žr. skyrių Įrengimas. „Blue

“ rankenėlė mirksi raudonai, ekrane rodoma E7

• Aušintuvo-karbonizatoriaus triktis. - Nutraukite maitinimo įtampos tiekimą, palaukite 30 sekundžių ir vėl jį įjunkite. „Blue

“ rankenėlė mirksi oranžine spalva, ekrane rodoma E8

“ rankenėlę, užtikrinkite vėdinimą ir sumažinkite aplinkos temperatūrą iki maks. 32 °C - Nutraukite maitinimo įtampos tiekimą, palaukite 30 sekundžių ir vėl jį įjunkite. Nustačius padėtis Medium ir Sparkling nėra anglies dioksido

balionas neatidarytas arba tuščias. - Iki galo atidarykite CO

baliono vožtuvą arba pakeiskite balioną.73
